Демонтаж и последующая установка обивки дверей в «калине-2»

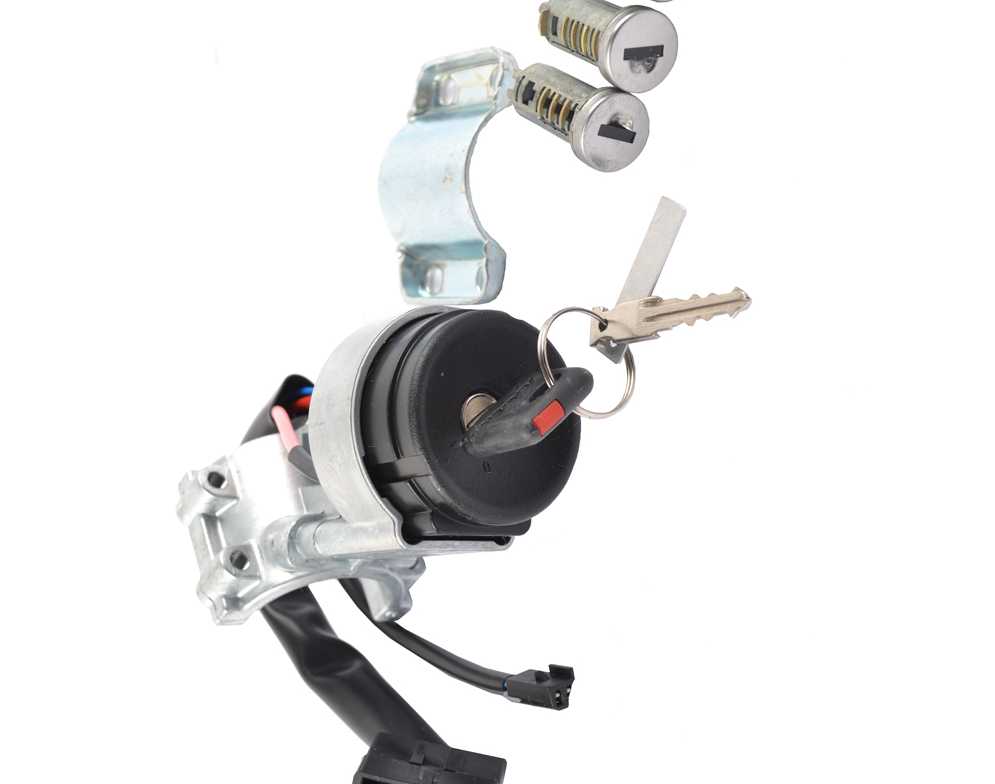

ЗАМЕНА КОНТАКТНОЙ ГРУППЫ И МЕХАНИЧЕСКОЙ ЧАСТИ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

ЗАМЕНА КОНТАКТНОЙ ГРУППЫ И МЕХАНИЧЕСКОЙ ЧАСТИ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

Вам потребуются: отвертки с плоским и крестообразным лезвиями, а также инструменты, необходимые для снятия рулевого колеса (см. «Снятие и рулевого колеса» ).

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

4. Отсоедините от контактного кольца белую…

5. …и, отжав отверткой фиксатор…

6. …желтую колодки жгутов проводов.

7. Выверните два винта крепления контактного кольца к соединителю подрулевых переключателей…

8. …отожмите отверткой пластмассовый фиксатор…

9. …и снимите контактное кольцо звукового сигнала.

10. Отсоедините от соединителя колодку жгута проводов подрулевых переключателей, отжав ее фиксатор.

11. Выверните винт крепления соединителя к рулевой колонке…

12. …отожмите отверткой два фиксатора…

13. …и снимите соединитель вместе с подрулевыми переключателями.

14. Отсоедините от контактной группы выключателя (замка) зажигания колодки жгутов проводов системы оповещения о ключе, оставленном в выключателе зажигания…

15. …и бортовой электросети.

16. Разъедините пластмассовый хомут крепления жгутов проводов.

17. Отсоедините от рулевой колонки держатель проводов, отжав отверткой фиксатор его крепления.

18. Отсоедините колодку жгута проводов от антенного блока связи иммобилизатора.

19. Выверните винт крепления антенного блока к замку зажигания…

20. …и снимите блок.

21. Выверните два винта крепления датчика положения ключа…

22. …и отсоедините датчик от корпуса выключателя зажигания.

23. Снимите защитный резиновый жгут.

24. Выверните винт крепления контактной группы…

25. …и снимите контактную группу.

26. Вставив ключ в замок, тонкой отверткой утопите фиксирующий штифт…

27. …и извлеките замок из корпуса выключателя.

28. Пальцем левой руки переместите вправо внутри корпуса выключателя ригель запорного устройства блокировки рулевого вала, придерживая пружину ригеля пальцем второй руки…

29. …и извлеките ригель из корпуса выключателя.

Ригель запорного устройства одновременно служит передающим звеном для управления контактной группой.

30. Снятие корпуса выключателя (замка) зажигания с рулевой колонки в эксплуатации обычно не требуется, так как выключатель можно полностью разобрать непосредственно на автомобиле. При необходимости его снятия (например, при замене рулевой колонки) высверлите головки двух винтов крепления выключателя к рулевой колонке.

Высверливание первого винта показано на фото, второй винт расположен на левой стороне хомута симметрично.

31. Устанавливайте все снятые детали и узлы в последовательности, обратной снятию.

Популярный калина коврики хорошего качества и по доступным ценам вы можете купить на aliexpress.

На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить калина коврики и подобные товары, мы предлагаем вам 388 позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус.

Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «калина коврики», Производитель автомобиля может варьироваться в весьма широком диапазоне, есть Opel , Acura , Aston Martin , Audi , Bentley , BMW , bugatti , CADILLAC , CHEVROLET , CHRYSLER, и каких только еще нет.

Кроме того, если вы ищите калина коврики, мы также порекомендуем вам похожие товары, например воздушный фильтр для audi a3 , автомобиль lada коврик , для lada kalina коврик , интерьер автомобильный коврик , центральный ford , коврик priora , largus коврик , ковер лада , автоматическая лента резак диспенсер , ковра , интерьер автомобильный коврик , largus коврик , для granta лада , ковер лада , для калина , грант лада , автомобильный коврик , автомобиль для коврик , для priora , двери автомобиля groove матем. Приходите к нам на AliExpress, у нас вы найдете все!

Подготовка к работе

Прежде чем отправляться в магазин автозапчастей и выбирать противотуманные фары (ПТФ), владельцам автомобилей следует знать, что порядок их установки регламентирован Правилами дорожного движения.

В частности, ПТФ на автомобиле должна осуществляться в местах, указанных автопроизводителем.

Применительно к продукции проводки АвтоВАЗа схема подключения противотуманных фар на Калине подразумевает их установку в переднем бампере:

  1. Для этого в нем есть специальные места, прикрытые пластиковыми заглушками;
  2. Комплектация покупных фар должна иметь все необходимые элементы для правильного подключения (проводку, клеммные колодки, кнопку включения, плавкий предохранитель и реле).

Посадочное место под ПТФ в переднем бампере Лада Калина

Обратите внимание!Покупные фары всегда меньше по размеру, чем штатное место для установки.Поэтому, в комплекте с ПТФ должны быть и пластиковые подфарники

Подключение противотуманных фар в салоне

  1. Демонтировать пепельницу, открутив болты крепления (4 шт).
  2. Далее надо вытянуть через образовавшийся проем панель, на которой находятся заглушки кнопок.

    Снимаем консоль для удобства прокладки проводов, можно просунуть их и так

  3. Снять регуляторы температуры.
  4. Вместо кнопки включения/выключения кондиционера (или заглушки) ставится кнопка для управления фарами. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку. Сам монтажный блок надо попытаться выдвинуть в салон настолько, насколько это возможно.

    Отдельная кнопка включения ПТФ в салоне

  5. Подключаются предохранители и реле согласно схеме.

    Подключение к МУС (модуль управления светом). Теперь ПТФ можно включить только тогда, когда включены габариты, и при выключении зажигания ПТФ будут гаснуть автоматически, всё по «закону»

  6. После этого все соединения надо заизолировать.

Далее производится сборка деталей в обратной последовательности их снятия. На этом работу можно считать завершенной.

Снятие стеклоподъемников

Начнем с передних механизмов

Прежде, чем приступить к ремонту, необходимо демонтировать дефектное устройство. Но для того, чтобы снять стеклоподъемник, придется сначала снять дверную обшивку.

Итак, для работы нам понадобится:

Теперь за дело.

  1. Первым шагом, поднимаем до упора стекло и закрепляем его в наивысшей точке скотчем.

  • Затем, при помощи ключа, снимаем два болта, на которых стекло и держится (1 на рисунке). Также, нужно отвинтить болт внутренней рукоятки замка.

Следующим этапом разъединяем мотор устройства и провода (2 на рисунке).
Откручиваем все гайки на устройстве (их всего 11 штук) и снимаем стеклоподъемник (2 на рисунке).

Передние стеклоподъемники сняты, приступаем к демонтажу задних (если проблема кроется и в них тоже).

два ключа, на 10 и на 8
малярный скотч.

  1. Также, как и в случае с передними стеклоподъемниками, до упора поднимаем стекло и крепим скотчем.
  2. Воспользовавшись ключом на 8, сворачиваем три гайки, крепящие механизм.
  3. Берем ключ на 10 и снимаем 2 болта и 3 гайки.
  4. Теперь будет несложно вытащить устройство через отверстие внизу задней двери.

Демонтаж произведен. Тщательно изучите состояние устройства, если ремонту оно не подлежит, замените на новое.

Самостоятельное устранение неисправностей

Когда при включении дворников привод работает, но дворники при этом не движутся, ремонт трапеции в такой ситуации будет сводиться к замене втулок.

Для этого нужно снять трапецию, которая находится под пластиковой декоративной накладкой под лобовым стеклом. Ремонт стеклоочистителя проводится в следующем порядке:

  • открутить и снять щетки стеклоочистителя вместе с поводками;
  • открутить и снять пластиковую накладку, для чего понадобится TORX T20, или «звездочка»;
  • открутить трапецию, которая крепится к кузову автомобиля гайкой и двумя болтами;
  • отсоединить привод стеклоочистителя от аккумулятора;
  • снять трапецию вместе с приводом.

Если не снимать трапецию, то при установке втулок можно погнуть шарниры, что приведет к неправильной работе дворников. Поэтому лучше снять всю трапецию и проводить замену не на весу, а с упором.

Разрушенную втулку видно сразу. Ее можно просто удалить с помощью кусачек. Чтобы вставить новую, ее и стопорное кольцо нужно распарить в горячей воде, иначе все это не удастся надеть на шарнир. Прежде чем надеть стопорное колечко, втулку стоит обработать смазкой (например, литолом). Вся работа по разборке — сборке занимает максимум минут 40.

Но если «полетела» центральная втулка, то, скорее всего, придется заменить весь стеклоочистительный механизм. Замена трапеции стеклоочистителя — мероприятие еще более простое, чем процесс снятия и установки новых втулок. Вся работа проводится по алгоритму, описанному выше.

Естественно, полная замена трапеции стеклоочистителя обойдется дороже, чем ремонт стеклоочистителя. Зато это будет надежнее. Новое почти гарантированно прослужит дольше, чем отремонтированное. Хотя некоторые владельцы «Лады» утверждают, что перебранная и отремонтированная трапеция дворников «Калина» вполне может прослужить года два. Что ж, всегда нужно исходить из того, готовы ли вы тратить время или деньги.

Причины

Замена ручки двери Калина на водительском месте составляет менее 1% от всех кузовных поломок комплектации первого поколения. Механизм открывания заднего элемента менее надежен, мастера отмечают, что каждая десятая Калина имеет проблему открывания задней левой или правой двери, это около 10% всего кузовного ремонта. Причины поломки ручки:

  • механическое повреждение защелки;
  • поломка личинки замка;
  • брак комплектующих.

В сильный мороз из-за попадания и замерзания влаги в приводе замка приходится прикладывать неадекватно большое усилие на наружную ручку, чтобы открыть дверь. В результате – выходит из строя ее механизм открывания.

Рекомендуется перед открыванием двери брызгать на замок незамерзайкой или антиледовым спреем, который используют для чистки лобового.

Внимания заслуживают наружные элементы открывания задних дверей Лада Калина. Как показывает практика, они ломаются гораздо чаще, чем передние. А причина этого – заводской брак одной из деталей механизма ручки.

Задняя дверь

Снять ручку задней двери Лада Калина еще проще.

Сначала нужно вывинтить гайку переднего крепления ручки.

Затем болт заднего крепления.

Остается лишь потянуть ручку вперед (в направлении езды машины) и вынуть.

происходит в обратной последовательности.

Примечание. Если при установке перетянуть болт крепления, ручка станет криво – будет большой зазор, который показан на фото ниже. В таком случае необходимо лишь отрегулировать силу затяжки.

Подробнее процесс замены ручки двери Лада Калина продемонстрирован на видео.

Ремонт ручки задней двери калина

Снимаем обивку задней двери.

Надев ручку на вал, устанавливаем стекло в верхнее положение, после чего снимаем ручку.

1. С вала ручки стеклоподъемника снимаем виброгасящий элемент.

2. Фиксируем стекло в поднятом положении, установив между стеклом и внутренней панелью двери два деревянных клина.

3. Головкой на 8 с удлинителем отворачиваем два болта крепления держателя стекла к ползуну направляющей механизма стеклоподъемника.

4. Ремонт задней двери два винта крепления ручки переднюю дверь Лада Калина;. Головкой или ключом на 8 отворачиваем три гайки крепления механизма стеклоподъемника.

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

  1. ключами на 8 и 10;
  2. отвертками плоскими и крестообразными;
  3. ключом на 6 граней, регулирующим распространение света;
  4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
  5. стяжками для крепления проводки и куском прочной проволоки из стали;
  6. собственно, фарами;
  7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами

Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Совет: В таком случае приобретайте отдельно кнопку прямоугольной формы и устанавливайте ее в соответствующее отверстие рядом с прикуривателем.

Детали для установки в передний бампер

Подготовка к демонтажу

Чтобы открутить крепления и снять облицовку дверей, нужно приготовить нехитрый набор инструментария:

  • отвёртка со шлицами в виде креста;
  • длинная плоская отвёртка;
  • заострённый инструмент, например, шило.

Инструмент для разборки дверок

Поскольку дверная карта автомобиля Лада Калина держится на пластиковых фиксаторах (иначе — клипсах, пистонах), есть предостережение к условиям ведения работ.

Категорически не рекомендуется демонтировать обивку дверей на морозе, когда пластмасса становится хрупкой и легко разрушается. Отсюда появляется риск переломать все клипсы в процессе снятия декоративной панели.

В летнее время никаких требований к помещениям нет, снимайте обшивку хоть под открытым небом. Рекомендация одна: в ветреную погоду машину лучше загнать в гараж, иначе при открытых дверях в салон нанесёт много пыли.

Подключение противотуманных фар Калины

В комплекте с помимо противотуманных фар и креплений должна быть проводка, которой часто не хватает. Мы рекомендуем вам докупить несколько метров провода сечением не менее 0,75кв.мм. Провода из моторного отсека в салон протягиваем с помощью куска проволоки по правому борту через отверстие над педалью сцепления. Для получения доступа потребуется снять переднее левое колесо и подкрылок.

Самые практичные места для установки кнопку ПТФ в тоннеле, либо на панели вместо кнопки кондиционера.

Менее популярный метод – подключение ПТФ к модулю управления светом (МУС). Реле закрепляем навесным креплением в монтажном блоке.

Отремонтировать или купить новый

На этот вопрос нет однозначного ответа. Дело в том, что очень трудно найти новую контактную группу на ЗЗ «Калины», в отличие от классики, «Самары» и десятого семейства. Поэтому приходится ее ремонтировать, что без наличия опыта, навыков и желания – не самая лучшая затея. Чаще всего владельцы устанавливают новый ЗЗ, купив его в сборе.

В этом случае необходимо учесть, что замок зажигания «Калины» с иммобилайзером, который не будет реагировать на новый ключ и машину не удастся завести. Выход конечно есть. Можно переобучить иммобилайзер под новый ключ. При этом придется поменять еще и личинки на дверных замках.

Можно поступить проще – возить с собой два ключа. Правда непонятно, стоит ли их держать на одной связке. Поэтому самое разумное будет изготовить новое “жало” и установить его на старый ключ. Кстати говоря, оно может входить в комплект поставки нового замка.

Подключение противотуманных фар на калину

Если проводка для протувотуманок отсутствует, тогда ищите комплект проводки для ПТФ от Калины или Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит длинны провода, управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Либо находим проводку сечением не менее 0,75кв.мм.

Чтобы проложить проводку фар из подкапотного пространства в салон, потребуется снять переднее левое колесо и пластиковые подкрылки (локеры). С помощью проволоки протаскиваем провода из салона, над педалью сцепления.

Установить кнопку ПТФ можно:

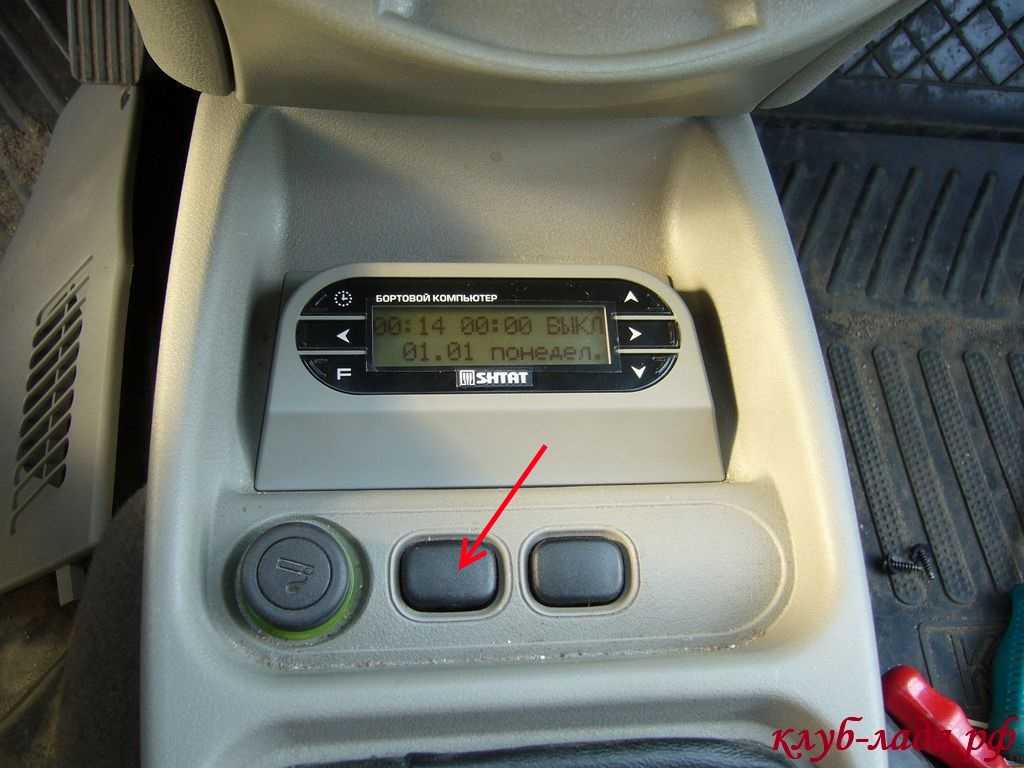

  1. В тоннель между сиденьями (как снять тоннель Калины). Тут используется кнопка ПТФ от 2115.

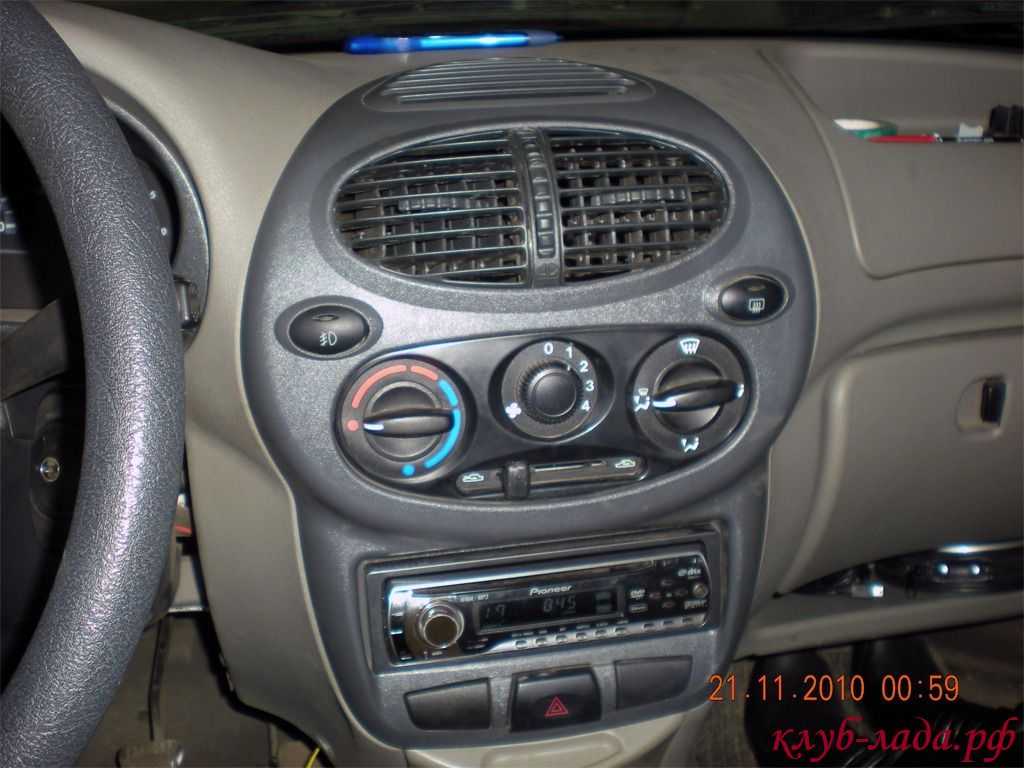

  2. На панель, если комплектация Калины без кондиционера, тогда вместо кнопки кондиционера.
  3. В блок управления наружным освещением или по-другому модуль управления светом (МУС).

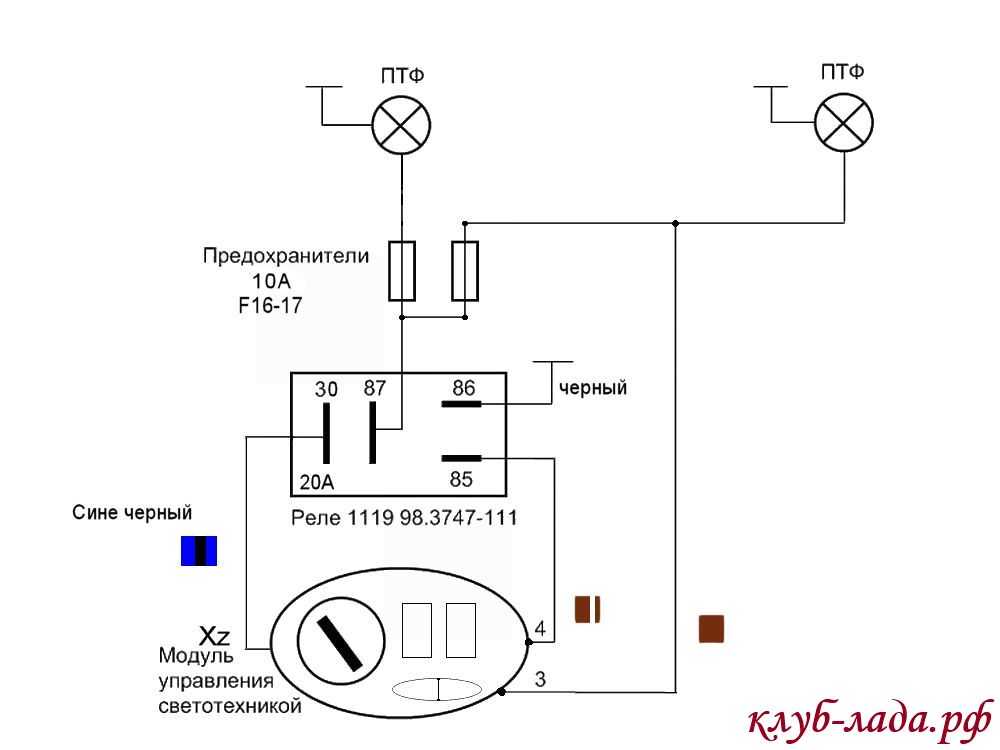

Схема противотуманных фар Калина по первому и второму варианту следующая:Еще одно реле в последней схеме не позволит гореть ПТФ после выключения зажигания.Схема противотуманок Калины по третьему способу:Чтобы при включенном головном освещении не горели ПТФ при заглушенном моторе нужно подключить контакт №30 реле К9 (« от АКБ») к проводу, который выходит из контакта МУС:»Xz».

Частичная распиновка контактов МУС:

  • Контакт 1 — к ЗПТО
  • Контакт 2 — кнопка управления ЗПТО
  • Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
  • Контакт 4 — вывод включения реле ПТФ
  • Контакт 30 — 12в (постоянный приходящий от АКБ)
  • Контакт 31 — Общий минус (масса).
  • Контакт 56 — К ближнему и дальнему свету фар.
  • Контакт 58 — К габаритным огням.
  • Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
  • Контакт XZ — ( ) от замка зажигания

Автор

Осталось не забыть отрегулировать ПТФ (схема регулировки).

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

  1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
  2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
  3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
  4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
  5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
  6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
  7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
  8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
  9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
  10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
  11. После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей.

Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Устройство и виды стеклоподъемников

Передний стеклоподъемник Калины

Стеклоподъемники – это устройство, предназначенное для подъема или опускания автомобильных стекол.

На настоящий момент существует огромное число вариантов данных устройств, но конструкция, несмотря на различие комплектующих деталей у разных моделей, схожа, она включает в себя:

  • желобки, которые удерживают стекло за боковые кромки
  • так называемые «рельсы», обеспечивающие движение стекла
  • Уплотнитель и демпфер, ограничители передвижения стекла по направлению вверх и вниз.

Стеклоподъемник любой конструкции состоит из двух основных элементов:

  • привод
  • подъемный механизм передающий колебания движения привода на стекло, и тем самым, обеспечивая его движение.

Привод подразделяется на два вида:

  1. Механический, известный нам по советским автомобилям, где, чтобы опустить или поднять стекло, нужно прокрутить ручку стеклоподъемника.
  2. Электрический, характерный для современных автомобилей, где, чтобы привести в движение стекло, нужно всего лишь нажать кнопку стеклоподъемника. Электропривод состоит из реверсивного электрического мотора с редуктором червячного типа.

Кроме того, стеклоподъемники различаются в зависимости от механизма движения стекла:

Каждый вариант имеет свои плюсы и минусы, технические особенности. Одно лишь объединяет все эти варианты устройства, это то, что однажды они выходят из строя, в особенности часто эта проблема происходит у столь популярной на сегодняшний день модели, как Лада Калина.

Причин неисправности стеклоподъемников может быть десятки, но самыми распространенными являются следующие:

  1. Зависают щетки коллектора электрического мотора, который отвечает за процесс движения стекла. Такое происходит, как правило, из-за перегрева непрочных, неустойчивых к резким колебаниям температуры, графитовых щеточек, и этот фактор запускает цепную реакцию: от перегрева щеточек начинает плавиться гнездо, выполненное у всех Калины из пластмассы, причем не самого лучшего качества. По этой причине, щеточки теряют подвижность, и привести устройство в рабочее состояние можно только методом молотка. На начальном этапе поломки бывает достаточно раза два хорошенько стукнуть по облицовке двери, но спустя пару недель, этот метод перестает срабатывать, и тогда уже придется разбирать стеклоподъемник, чтобы отремонтировать его.
  2. Еще одной причиной поломки, свойственной Ладе Калине, впрочем, как и многим другим моделям ВАЗ, является непродуманность электрической схемы. Контакты не выдерживают нагрузки, приходящейся на них, здесь нет разгрузочного реле, отчего выходят из строя сразу все стеклоподъемники, и тогда уже приходится ремонтировать не только сами стеклоподъемники, но и пульт.

Стеклоподъемники калина

Решение проблемы, когда в ВАЗ Калине

центральный замок и стеклоподъемники. При этом может не…

Когда же отремонтировать устройство невозможно или слишком проблематично, целесообразнее заменить его на новое. Для Лады Калины подойдут следующие варианты:

  • электрический стеклоподъемник Гранат ВАЗ – 530 руб
  • электрический стеклоподъемник Ningbo – 1 699 руб
  • электростеклоподъемник AUTO-GEO – 3 300 руб.

Конечно, цена напрямую связана с качеством, но, если бюджет ограничен, то и отечественный вариант неплох.

А теперь поговорим о том, как установить стеклоподъемники самостоятельно.

Преимущества и недостатки обновления

Основным плюсом замены дверной обивки является существенное изменение салона, поскольку еврообшивка придает больше привлекательности интерьеру. При этом у владельцев дорогостоящей аудиосистемы появится возможность монтировать более крупные динамики в проем для аудиоподготовки. Кроме того, перетяжка тканевого покрытия выполняется по отдельности, владельцу не придется делать полную разборку двери.

Главным недостатком установки современной обшивки на 2110 является необходимость модернизации салона машины, поскольку в новых панелях не предусматриваются проемы в дверях для вентиляции. Высококачественная еврообшивка обходится недешево, а более доступные панели сделаны слишком неаккуратно в краевых частях, где практически всегда присутствуют заметные изъяны, допущенные при производстве.

При желании заменить изношенную обивку на новую необходимо помнить, что при всей элементарности данный процесс занимает немало времени. Работа мелкая и объемная, поскольку вам придется обить каждую из дверей по отдельности. Решаться на установку еврообивки стоит только в том случае, если вас не смущают стоимость комплекта и количество времени, которое нужно затратить на его установку.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

  1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
  2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
  3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
  4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
  5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
  6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
  7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
  8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
  9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
  10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
  11. После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей.

Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле.

Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками

Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

  • перекос стекла;
  • зажим стекла;
  • трос стеклоподъемника порвался или перетерся;
  • износ щитка двигателя привода стекла;
  • западение щитка двигателя привода;
  • износ пластиковой шестерни;
  • поломка моторчика Лада Калина.

Как снять панель на калине

Снятие панели приборов в сборе с отопителем Лада Калина

Как снять панель на Калине? Этот вопрос задают практически все автолюбители, которые приобрели новенькую или подержанную машинку АвтоВАЗа. Лада Калина — практически легендарная машина, про нее существует масса анекдотов и историй. Конечно, слушать все это довольно увлекательно, но когда сам сталкиваешься с одной из шуточных проблем, то уже не до смеха.

Калина имеет много разных недоработок, и одна из них — приборная панель. На заводе ее монтаж выполняют вручную, из-за чего позже могут возникать скрипы, неприятный шум и другие надоедливые звуки во время поездки

Проверяют исключительно зазоры, а на качество соединения торпеды редко обращают внимание. Из-за этого множество владельцев пытается самостоятельно снять панель, чтобы устранить источник шума. Но и это сделать не так просто

Но и это сделать не так просто

Снятие панели приборов проводится в несколько этапов, при этом стоит все отсоединять крайне осторожно

Разборка панели

Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:

  • крестовая отвертка;
  • шлицевая отвертка;
  • ключ на 10 с круглой головкой;
  • маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

  1. Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
  2. Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
  3. Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
  4. После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
  5. Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

После снятия всех боковых и побочных элементов можно приступать к демонтажу центральной части.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

  1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
  2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
  3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
  4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
  5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
  6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
  7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
  8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
  9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
  10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
  11. После этого ее можно отсоединить.

Вот и вся инструкция, как снять панель приборов в Ладе Калине.

панели приборов — одна из основных причин, почему разбирают торпеду и прилежащие к ней детали. Лада Калина не отличается ярким оформлением и интересным дизайном. Что можно с этим поделать? Установить подсветку панелей. Такое решение поможет улучшить видимость показателей. Кроме того, изменится и восприятие салона. Можно еще сменить панель на другую или перекрасить ее детали. Такой тюнинг панели приборов -радикальная мера, но абсолютно оправданная. Пластик, из которого сделана панель, просто ужасен.

Демонтаж панели — дело кропотливое, но самое тяжелое — собрать потом все это воедино, чтобы панель не скрипела.

Нужно подгонять детали хорошо и плотно, тогда не будет возникать никаких звуков. Если предварительно пометить проводку, то с подсоединением всех приборов не должно возникнуть трудностей.

Заключение

Как и у всех автомобилей ВАЗ, замок зажигания «Калины» не нуждается в периодическом обслуживании и рассчитан на длительную работу. Правда справедливо это, только при соблюдении правил эксплуатации. Поэтому нужно предотвращать попадание в замок влаги и не превышать максимально допустимый ток через его контакты.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

  1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
  2. по команде водителя включает стартер для запуска силовой установки и выключает его;
  3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
  4. защищает автомобиль от угона путем фиксации рулевого вала.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
