Регулировка карбюратора москвич 2140

Проверка и регулировка уровня топлива в поплавковой камере карбюратора Москвич-2140

На автомобилях Москвич-2140 используются два типа карбюраторов — Ленинградского завода —К -126Н и Дмитровградского завода — 2101 -1107010-11 (ранее 412-1107010-10).

Уровень топлива в поплавковой камере любого кар-бюратора влияет на расход топлива, устойчивость рабо­ты двигателя в режиме холостого хода при малой ча­стоте вращения коленчатого вала, динамику автомобиля, легкость пуска двига­теля. Если уровень топ­лива слишком низок, то запаздывает с вступле­нием в работу главная дозирующая система, ощущаются провалы в работе двигателя, ухуд­шается динамика авто­мобиля и одновременно увеличивается расход топлива. Кроме. того, при движении с большой скоростью (на полном дросселе) обедняется смесь, карбюратор начи­нает чихать, автомо­биль может и не развить максимальной скорости.

Не лучше, если уровень топлива слишком высок. Из-за переливания, т. е. из-за самопроизвольного истечения топлива из распылителей главной дозирующей систе­мы, становится невозможной регулировка двигателя в режиме холостого хода, возрастают расход топлива и токсичность отработавших газов. Наконец, и в том, и в другом случаях при торможении автомобиля двига­тель может самопроизвольно останавливаться (глох­нуть). Поэтому необходимо следить* за тем, чтобы уро­вень топлива в поплавковой камере карбюратора был в заданных пределах. Уровень топлива у карбюратора 2101-1107010-11 (412-1107010-10) проверьте по положе­нию поплавка на крышке поплавковой камеры карбю­ратора в следующем порядке.

1. Снимите с карбюратора воздушный фильтр.

2. Отсоедините от карбюратора трос привода воз­душной заслонки, ослабив винты 1 (рис. 12),

3. Ослабив стяжной хомут 5 (рис. 13), снимите со штуцера топливоподводящий шланг 6. 4. Разъедините телескопическую тягу 2 (см. рис. 1.2) и рычаг 4 воздушной заслонки, для чего стержень 3 меньшего диаметра телескопической тяги приподни­мите немного вверх и выведите из паза рычага 4 воз­душной заслонки.

4
34,3,8,62.53

Для проверки уровня топлива в поплавковой камере карбюратора К-126Н замеряют расстояние от верхней плоскости поплавковой камеры до поверхности топлива, наблюдаемого через смотровое окно 1 (рис. 15). Это расстояние должно быть равно 20 ±1,5 мм. На рабо­тающем двигателе уровень топлива в поплавковой камере колеблется и мо­жет быть несколько вы­ше или ниже установ­ленной величины. Поэто­му уровень топлива в поплавковой камере не­обходимо замерять при неработающем двигателе на автомобиле, установ­ленном на горизонталь­ной площадке, в течение первых 2—3 мин после кратковременной работы двигателя на холостом ходу. Если в результате двух- или трехкратной проверки выясняется не­обходимость в корректи­ровке уровня топлива, то регулируйте его в сле­дующей последователь­ности.

1. Снимите с карбюра­тора воздушный фильтр.

2. Отсоедините от кар­бюратора трос привода воздушной заслонки, ос­лабив винты 4 (рис. 16).

3. Ослабив стяжной хомут 7, снимите со шту­цера топливоподводящий шланг 8.

Источник

регулировка

Любой карбюратор на Москвич 2140, 211 и 412 требует от владельца надлежащей регулировки. В противном случае проблем не избежать.

Регулировка устройства основывается на основах. необходимо поворачивать рычаг амортизатора против часовой стрелки. Обязательно закрыть элемент. Если этого не происходит, есть проблемы, которые необходимо устранить.

Корректировка выполняется следующим образом:

  • На складе карбюратора дана 1107010 прижимается к упору;
  • Откидная створка открывается на 3 мм;
  • Мы нашли винт, предназначенный для регулировки зазора;
  • Мы смотрим на заслонку: если она открыта, мы устанавливаем зазор на 1,1 мм.

Чтобы отрегулировать скорость холостого хода 1107010 автомобилей Moskvich 2141 и 412, мы должны снова взять винты. В этом случае отвечают за два винта. Первый винт связан с количеством смеси, а второй с композицией. Регулировка должна выполняться на прогретом до 90 градусов двигателе.

Таким образом, регулировка карбюраторного автомобиля «Москвич 2140, 211 и 412» может быть выполнена самостоятельно. Достаточно следовать инструкциям и не делать ничего лишнего.

Как правило, карбюраторы легковых автомобилей не отличаются от грузовых. Также в них можно выделить три части, где расположены бывают все дозирующие и дополнительные устройства. В этой статье мы рассмотрим конструкцию устройств, которые устанавливается на Москвич 2140,2141 и 412. Это может быть карбюратор к 125 или дааз 1107010.

На мотор автомобиля Москвич 2140,2141 и 412 устанавливается двухкамерный балансированный карбюратор дааз 1107010 основной особенностью которого является последовательная работа смесительных камер. Их последовательное открытие зависит напрямую от степени нажатия на акселератор. Интересно, что на автомобиле Москвич 2140,2141 и 412 не применяется ограничитель максимальной частоты вращения коленвала.

Это устройство разработано Ленинградским заводом и устанавливалось в одно время на Москвич 2140,2141, хотя большей частью нашел применение на Запорожце.

С другой стороны, еще на стадии проектирования учитывалась возможность использования этого карбюратора на различных двигателях, в том числе и на Москвич 2140,2141 и 412.

Если быть точным, то этот вид прибора предназначался для установки на все V-образные двигатели, которые в одно время выпускались в СССР.

Интересно, что в этом карбюраторе корректировка состава горючей смеси осуществляется способом изменения разрежения.

Карбюратор этот состоит из трех частей, так сказать составных:

  • Верхней и средней части, которые отлиты из сплава цинка;
  • Нижней части, которая отлита уже из чугуна.

Верхнюю и центральную часть карбюратора отделяет картонная прокладка. Между тем нижняя часть отгораживается от центральной паранитовой прокладкой.

Верхняя часть карбюратора К-125 выполняет несколько функций. Она включает в себя приемный патрубок, но одновременно с этим является еще и крышкой поплавкой камеры. Примечательно, что воздушный канал в приемном патрубке плавно поворачивается под углом в 90 градусов. Сначала воздух (из фильтра) попадает в горизонтальный канал, а затем уже идет в вертикальную часть воздушного тракта устройства.

Особая роль этого и всех карбюраторов возлагается на поплавковую камеру, которая состоит в данном случае из поплавка латунного типа, запорного механизма и оси. Принцип работы следующий: в поплавковой камере подгибается язычок, который находится на рычаге и тем самым, осуществляется регулировка уровня топливной смеси.

В горизонтальном канале расположен топливный фильтр, представляющий собой латунную сетку армированную на капроне. Поджимается топливный фильтр конической пробкой.

Центральная часть

Вот следующие элементы:

  • Смешивающие камеры: первичные и вторичные;
  • Поплавковая камера;
  • Различные дозирующие устройства.

В свою очередь, первичная камера смешивания снабжена:

Малые и большие диффузоры; Самое важное измерительное устройство; Ускорительный насос; Без нагрузки. Основная и воздушная струя, эмульсия хорошо с трубкой, распылителем

все это находится в основном дозирующем устройстве

Основная и воздушная струя, эмульсия хорошо с трубкой, распылителем. все это находится в основном дозирующем устройстве.

Существует основное дозирующее устройство, а также экономайзер с механическим приводом и вторичной камерой.

Принцип работы в этом случае заключается в следующем: топливная смесь заполняет поплавковую камеру карбюратора da’az 1107010 автомобиля Москвич 2140, 211 и 412. Он проходит через дроссель, фильтр и игольчатый клапан. Что касается уровня топливной смеси в камере, то она поддерживается плавающей точкой. Для визуального контроля уровня в боковой стенке камеры предусмотрено специальное окно.

Как известно, чрезмерное обогащение смеси может происходить в устройстве, особенно во время холодного запуска двигателя. В карбюраторной дозе 1107010 чрезмерное обогащение предотвращается предохранительными клапанами в воздушной заслонке.

Регулировка карбюратора Москвич 2141

В чем принцип работы и как провести регулировку карбюратора Москвича 2141

Как правило, карбюраторы легковых автомобилей не отличаются от грузовых. Также в них можно выделить три части, где расположены бывают все дозирующие и дополнительные устройства. В этой статье мы рассмотрим конструкцию устройств, которые устанавливается на Москвич 2140,2141 и 412. Это может быть карбюратор к 125 или дааз 1107010.

На мотор автомобиля Москвич 2140,2141 и 412 устанавливается двухкамерный балансированный карбюратор дааз 1107010 основной особенностью которого является последовательная работа смесительных камер. Их последовательное открытие зависит напрямую от степени нажатия на акселератор. Интересно, что на автомобиле Москвич 2140,2141 и 412 не применяется ограничитель максимальной частоты вращения коленвала.

Это устройство разработано Ленинградским заводом и устанавливалось в одно время на Москвич 2140,2141, хотя большей частью нашел применение на Запорожце.

С другой стороны, еще на стадии проектирования учитывалась возможность использования этого карбюратора на различных двигателях, в том числе и на Москвич 2140,2141 и 412.

Если быть точным, то этот вид прибора предназначался для установки на все V-образные двигатели, которые в одно время выпускались в СССР.

Интересно, что в этом карбюраторе корректировка состава горючей смеси осуществляется способом изменения разрежения.

Карбюратор этот состоит из трех частей, так сказать составных:

Верхней и средней части, которые отлиты из сплава цинка;
Нижней части, которая отлита уже из чугуна.

Верхнюю и центральную часть карбюратора отделяет картонная прокладка. Между тем нижняя часть отгораживается от центральной паранитовой прокладкой.

Верхняя часть карбюратора К-125 выполняет несколько функций. Она включает в себя приемный патрубок, но одновременно с этим является еще и крышкой поплавкой камеры. Примечательно, что воздушный канал в приемном патрубке плавно поворачивается под углом в 90 градусов. Сначала воздух (из фильтра) попадает в горизонтальный канал, а затем уже идет в вертикальную часть воздушного тракта устройства.

Особая роль этого и всех карбюраторов возлагается на поплавковую камеру, которая состоит в данном случае из поплавка латунного типа, запорного механизма и оси. Принцип работы следующий: в поплавковой камере подгибается язычок, который находится на рычаге и тем самым, осуществляется регулировка уровня топливной смеси.

В горизонтальном канале расположен топливный фильтр, представляющий собой латунную сетку армированную на капроне. Поджимается топливный фильтр конической пробкой.

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

В наше время все еще можно встретить на дорогах старенький Москвич 2140. Однако, несмотря на свой почтенный возраст, эти автомобили упорно продолжают выполнять свое предназначение и используются в основном как тяговая лошадка для хозяйства. И все же, бывает когда верный, надежный автомобиль, начинает работать с перебоями и упорно отказывается ехать. Начинаются проблемы с запуском холодного или прогретого мотора, перебои в режимах нагрузок или холостого хода. Все эти проблемы обычно напрямую или косвенно связанны с некорректной работой системы подачи топлива или зажигания.

Источник

Сборка и настройка карбюратора на автомобиле москвич 2140

Теперь, когда все части механизма готовы, нужно собрать карбюратор в обратном порядке. Процесс сборки так же должен проводиться в полной чистоте и по возможности нужно не допустить попадание пыли и других инородных тел в систему.

Основная задача — это установить все жиклеры в то положение, которое рекомендуется в техническом руководстве агрегата. В противном случае, мотор может работать некорректно или расходовать большое количество топлива. Что чревато появлением нагара в камерах сгорания двигателя и его последующим выходом из строя.

После того как механизм собран производится его монтаж настройка (все процедуры по монтажу выполняются строго в обратной последовательности).

Изначально регулируется уровень бензина в поплавковой камере. Для этого путем подгибания упорной пластины, уровень поплавка выставляется на 6,5 мм. При этом его свободный ход должен составлять 14 ± 1 мм.

Так же есть один секрет – если возникают затруднения с правильной настройкой поплавка, за ориентир берется наклонная площадка одной из стенок топливной камеры. Для этого нужно визуально разделить ее пополам в горизонтальной плоскости. Затем, строго по центру нужно провести горизонтальную линию (можно сделать царапину, шилом или отверткой) которая и будет необходимым показателем уровня топлива. И далее, методом «научного тыка» подбирать необходимую настройку.

Когда уровень топлива выставлен нужно двигаться дальше:

  1. Винты регулировки смеси необходимо вкрутить до упора. Затем нужно выкрутить регулировку качества смеси примерно на 2.5 оборота. А винт количества – примерно на 2 – 2.5 оборота. Манипуляция с качеством смеси производится на запущенном моторе до момента его устойчивой работы.
  2. Когда мотор стабильно заработал – нужно дать ему время на прогрев. Оптимальная рабочая температура двигателя примерно 75 – 85 ºС.
  3. После прогрева, винтом количества смеси выставляются минимальные обороты коленвала, при которых мотор работает стабильно и без перебоев (примерно 670 об/мин).
  4. Далее, поворотом винта качества нужно добиться начала нестабильной работы двигателя. Сделать пометку, и повторить процедуру, вращая винт в обратном направлении до наступления подобного эффекта. Затем нужно выставить винт строго по центру получившегося зазора.
  5. Окончательная настройка холостого хода выполняется винтом количества и фиксируется на положении 650 – 700 об/мин.

После завершения всех настроек, мотор должен работать ровно во всех режимах. Если стабильной работы нет, то настройка повторяется.

Регулировка карбюраторов К126

Основные регулировочные работы, которые производятся с КУ 126-й модели, это:

  • настройка холостого хода;
  • установка топливного уровня в поплавковой камере;
  • отладка пускового механизма (при «холодном» запуске);
  • корректировка хода поршенька ускорительного насоса

Сразу хочется отметить, что разные модификации «сто двадцать шестых» конструктивно несколько отличаются между собой, поэтому регулировка карбюратора К126 для определенной марки авто может иметь свою специфику.

Рассмотрим для примера отладку холостого хода (ХХ) на грузовиках ГАЗ-53 с 8-цилиндровым мотором. Так как у этого авто каждая из двух камер КУ отвечает за работу четырех цилиндров, для своей цилиндровой группы регулировка производится раздельно. Выполняем регулировочные работы ХХ следующим образом:

  • прогреваем мотор до рабочего состояния;
  • устанавливаем винтом количества нужные обороты холостого хода на слух;
  • выкручиваем винты качества для левой и правой группы цилиндров примерно на 3 оборота каждый;
  • закручиваем попеременно винтики до тех пор, пока двигатель не начнет «подтраивать» и давать сбои, затем понемногу выворачиваем их до того момента, пока работа ДВС не стабилизируется.

После такой настройки проверяем работу двигателя на ходу: если машина глохнет в момент сброса газа, следует немного прибавить обороты с помощью закручивания винта количества.

Особенности карбюратора автомобиля Москвич 2140

Основным агрегатом в системе подачи топлива автомобиля является карбюратор ДААЗ 2140, который был построен на основе карбюратора модели 2105 и, по сути, является его модернизированной версией. Что значительно облегчает работу с узлом, при знании устройства его прообраза. Примечательно, что данная модель карбюратора оснащена системой ЭПХХ. Это значит, что при приеме «торможение двигателем», устройство автоматически перекрывает подачу топлива в цилиндры.

Частые причины поломки

Конструкция данной модели очень надежна, и чаще всего, проблемы с работой мотора возникают на почве кормежки некачественным топливом или длительной эксплуатацией без прохождения планового обслуживания. С километрами пробега, в каналах системы образуются грязевые налеты, всевозможные осадки, и как следствие в каком-то месте может образоваться засор, мешающий нормальному движению топливной смеси.При возникновении подобной проблемы и неимению опыта в данных делах, рекомендуется довериться специалистам и не вмешиваться в устройство карбюратора самостоятельно. Но бывает так, что по тем или иным причинам, возможность обратиться в сервис недоступна и приходится выполнять эту процедуру самостоятельно. И прежде чем приступать к мисси, настоятельно рекомендуется изучить схемы и техническую документацию автомобиля. Так же, для облегчения этой задачи, ниже приведены некоторые подробности процесса.

Карбюратор ДААЗ-2140 (2141)

Внешний вид карбюратора ДААЗ-2140

Карбюратор разработан на базе модели ВАЗ-2105. Внешне он отличается только смесительной камерой, приводом дроссельных заслонок и размещением микропереключателя. Карбюратор – двухкамерный, двухдиффузорный, с падающим потоком горючей смеси, сбалансированной поплавковой камерой, последовательным открытием дроссельных заслонок, пневмоприводом дроссельной заслонки вторичной камеры, закрытой регулируемой системой вентиляции картера, диафрагменным ускорительным насосом, эконостатом, полуавтоматическим пусковым устройством, патрубком отбора разрежения для вакуум-корректора прерывателя-паспределителя, латунным поплавком и поплавковым механизмом с верхним подводом топлива, а также экономайзером принудительного холостого хода.

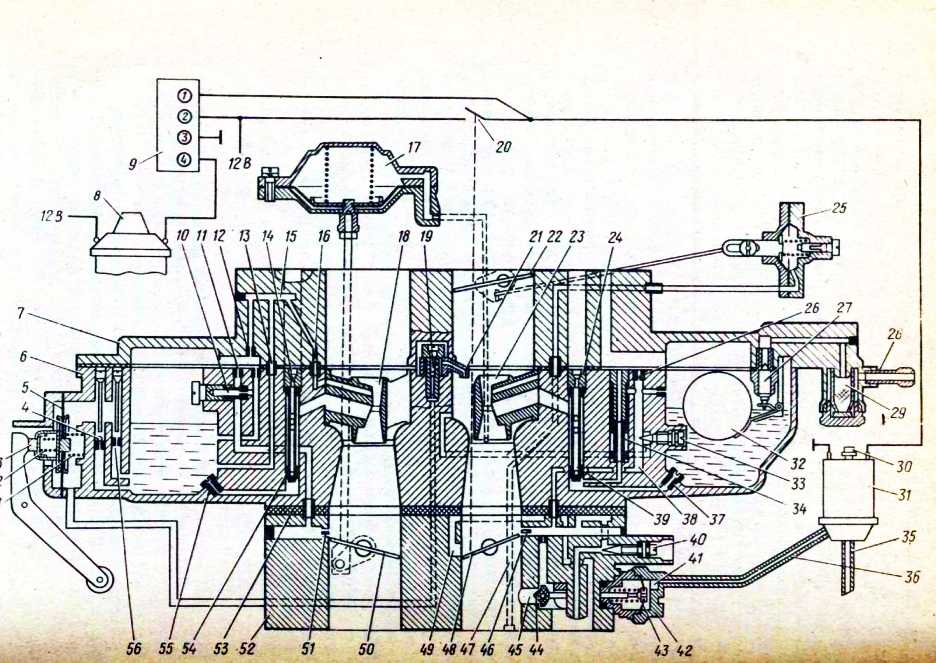

Схема карбюратора ДААЗ-2140

Карбюратор имеет входной штуцер 28 с фильтром 29, два раздельных главных воздушных канала, прокладку 53 и общую поплавковую камеру 6. Топливный запорный клапан 27 размещен в крышке 7 поплавковой камеры и кинематически связан с язычком поплавка 32. Поплавок выполнен в виде цилиндра со сферическими донышками и расположен в поплавковой камере горизонтально.

Малые диффузоры 18 и 23 соответственно вторичной и первичной камер съемные и смонтированы в вертикальных пазах корпуса поплавковой камеры.

Ускорительный насос – мембранного типа, смонтирован сбоку поплавковой камеры на вертикальном фланце. Привод насоса осуществляется от рычага дроссельной заслонки через профильный кулачок, рычаг и толкатель 3. Мембрана 5 насоса со стороны толкателя 3 нагружена демпфирующей пружиной 2, а со стороны корпуса поплавковой камеры – возвратной пружиной 1. В насосе имеется впускной канал с жиклером и обратным клапаном 4 и винт регулировки перепускного клапана 56. Распылитель 21 снабжен калиброванным жиклером и нагнетательным клапаном 19. Распылитель обеспечивает затяжной направленный впрыск топлива в первичную камеру между стенкой поплавковой камеры и малым диффузором.

Пусковое устройство содержит воздушную заслонку 22, размещенную в главном воздушном канале первичной камеры, систему тяг, канал 47 и мембранный механизм 25 привода. На корпусе смонтирован кронштейн для крепления оболочки троса привода воздушной заслонки.

Эконостат имеет топливный 13, воздушный 12 и эмульсионный жиклеры и эмульсионный канал. Он имеет независимое питание из поплавковой камеры карбюратора. Выход эмульсии из системы эконостата осуществляется в узкую часть малого диффузора 18 через отдельный канал, что позволяет подавать горючую смесь в соответствии с режимом работы двигателя.

Главная топливная система содержит топливный жиклер 37 и 55 соответственно в первичной и вторичной камерах, эмульсионную трубку 39 и 54 с главным воздушным жиклером 24 и 14 соответственно в первичной и вторичной камерах.

Пневмопривод 17 вторичной камеры снабжен мембранным механизмом, жиклерами и каналом, сообщающим наддиафрагменную полость с главным воздушным каналом первичной камеры.

Система холостого хода содержит воздушный жиклер 26, канал 38, топливный жиклер 34, эмульсионный канал с жиклером 46, расположенным над дроссельной заслонкой 48, винт 33 заводской подстройки карбюратора и регулировочный эмульсионный винт 40.

ЭПХХ 42 снабжен запорным элементом 44, жестко связанным через шток с мембраной 43. Пневмоклапан 41 сообщен при помощи патрубка 36 с электромагнитным клапаном 31, снабженным патрубками 30 и 35.

Электронный блок 9 снабжен четырьмя выводами. Первый связан электрической цепью с электромагнитным клапаном, второй – через микропереключатель 20 также с электромагнитным клапаном, третий – с массой автомобиля, а четвертый – с катушкой зажигания 8.

Переходная система содержит воздушный 11 и топливный 10 жиклеры, выходные отверстия 51, размещенные в корпусе смесительной камеры 52 над кромкой дроссельной заслонки 50.

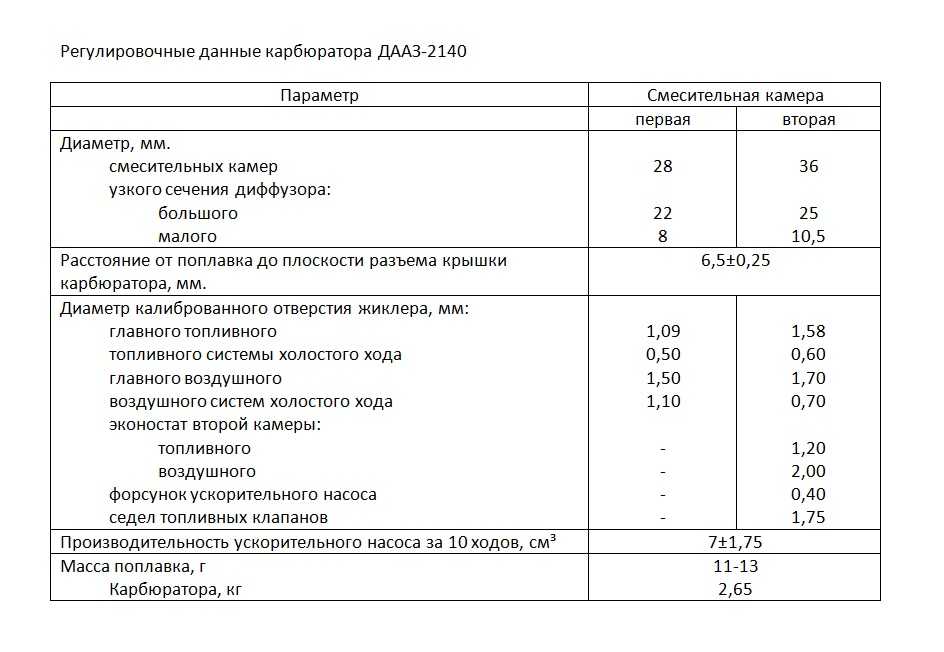

Регулировочные данные ДААЗ-2140

Карбюратор ДААЗ-2141. Легковые автомобили АЗЛК типа „Люкс” оснащаются карбюраторами ДААЗ-2141, разработанными на базе модели 2105. Их отличие от мод. 2140 связано с изменением некоторых регулировочных параметров, а также наличием системы подогрева смесительной камеры и сдвоенной поплавковой камерой со сдвоенным поплавком. Датчик положения дроссельной заслонки выполнен в виде упорного винта-контакта.

Тарировочные данные карбюраторов ДААЗ-2140 и -2141 разных модификаций:

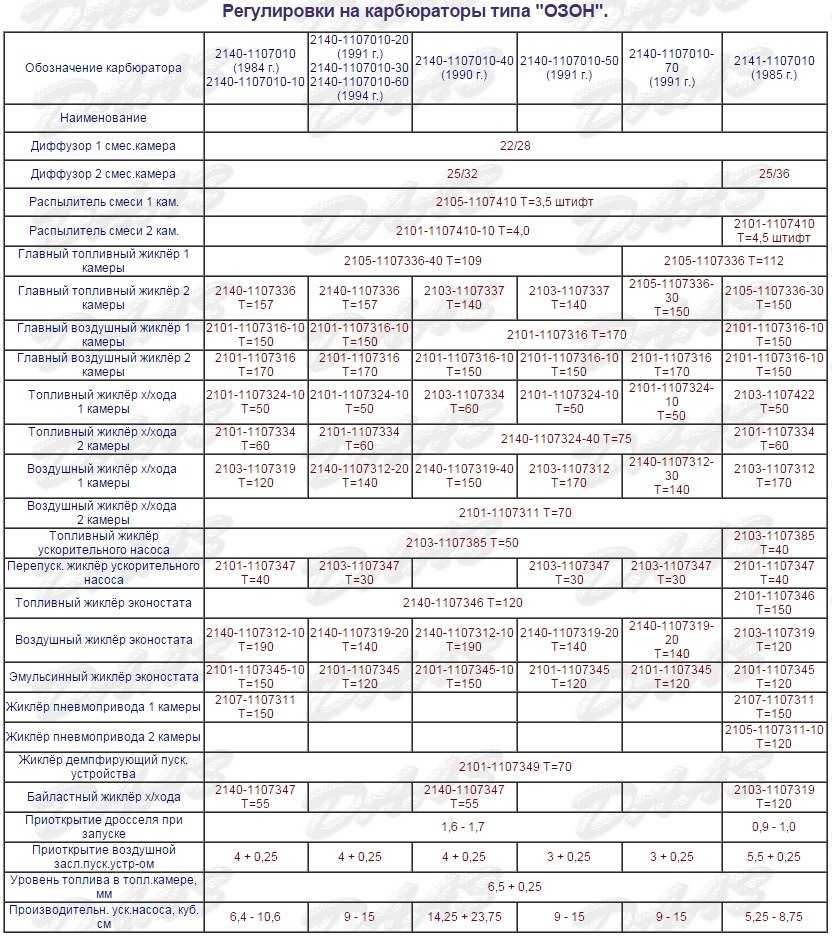

Регулировочные данные карбюраторов «Озон» модификации 2140-…

Полезное видео о Карбюраторе ДААЗ-2140

Карбюраторы легковых автомобилей, В.И. Ерохов.

Источник

Карбюратор 2140 разборка

Изначально стоит знать, что все работы по переборке и чистке агрегата, нужно выполнять в условиях полной чистоты. Так как любая соринка, попавшая в канал или жиклер, может значительно ухудшить работу двигателя или сделать его запуск вообще невозможным.

Для снятия карбюратора потребуется отсоединить воздуховод, все тяги, шланг подачи топлива и при помощи ключа и отвертки демонтировать узел.

После того как карбюратор изъят из-под капота, можно смело приступать к его разборке и очистке. Для облегчения обратной сборки, желательно поэтапно записывать или фотографировать весь процесс (после сборки, лишних деталей быть не должно).

Пошаговое руководство с фото по разборке карбюратора

Первым делом полностью очищается внешняя часть корпуса. Делается это очень тщательно при помощи специального очистителя и щетки (если очистителя карбюратор нет – его можно заменить обычным растворителем или бензином, а щетка — подойдет зубная). Сам корпус состоит из трех частей и для полной чистки придется разобрать карбюратор полностью. Далее при помощи крестовой отвертки и нескольких заклинаний, снимается верхняя часть корпуса вместе с поплавком. Все внутренние поверхности так же нужно тщательно прочистить и продуть. Проверить поплавок на герметичность, достаточную подвижность крепежного шарнира и исправность регулировочной пластины

Нужно аккуратно выкрутить все жиклеры, предварительно записав – как они расположены и на сколько витков закручены (это очень важно в процессе обратной сборки). И тщательно их промыть и выдуть из них всю грязь

Важно! Так как жиклеры выполнены из мягких сплавов, использование металлических игл, проволоки и др. категорически запрещено! Для прочистки отверстий жиклеров рекомендуется использовать или жесткую леску, или иглы из мягкого дерева, как альтернативный вариант — можно все выдуть компрессором. После демонтажа жиклеров, нужно снять и вычистить клапан вакуумного ускорителя и все его ходы. Затем отсоединяется нижняя часть карбюратора, и процедура повторяется по аналогии с верхней.

После того как все части узла тщательно промыты и продуты, нужно провести визуальный осмотр на предмет повреждений. Если какая-либо деталь повреждена, ее следует заменить, используя стандартный рем комплект.
