Как сделать развал-схождение своими руками. основные правила

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Можно с большой уверенностью утверждать, что среди водителей со стажем и только получившими «водительские права», есть такие, которые слышат об этом первый раз. Для большей части владельцев автомобилей, которые сами не проводят обслуживание и ремонт своих «железных коней», знать об этом не нужно. Для тех, кто любит мастерить и смотрит за своим автомобилем самостоятельно, эта статья может оказаться полезной.

Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

УСТАНОВКА ПРОСТАВОК

Проставки на ВАЗ 2114 устанавливаются между задней балкой и задними ступицами автомобиля. Развальные пластины необходимо устанавливать правильно, то есть, более толстая часть пластины должна находиться в нижней части балки.

Для того, чтобы установить пластины развала задних колес, понадобится инструмент:

  • Ключ балонный;
  • Молоток;
  • Комбинированный ключ на 12;
  • Торцевой ключ или вороток с головкой на 14;
  • Деревянный брус или выколотка из мягкого металла (на случай, если тормозной барабан будет туго сниматься);
  • Плоскогубцы.

Пригодится и флакончик WD-40, который поможет открутить закисшие болты без обламывания шляпок.

Для проведения работ неплохо воспользоваться подъемником. Но если его нет, можно обойтись и домкратом. Только тогда придется проводить работы поэтапно – сначала сделать одну сторону, а потом уже приниматься за другую.
Для установки проставок производим следующие операции:

  1. Устанавливаем домкрат и снимаем заднее колесо;
  2. Отворачиваем два болта на тормозном барабане;
  3. Снимаем тормозной барабан;
  4. Демонтируем задние тормозные колодки;
  5. Откручиваем четыре болта крепления задней цапфы со ступицей в сборе. Часто этот крепеж прикипает, поэтому перед демонтажом лучше обработать его WD-40 и подождать некоторое время, пока болты «отойдут»;
  6. Отвернув болты, отводим аккуратно ступицу в сторону, стараясь не повредить тормозную трубку;
  7. Устанавливаем пластину и собираем все в обратном порядке.

Болты, которыми комплектуются пластины для отрицательного развала, имеют обычно слишком большую длину и неудобную для закручивания ключом шляпку, поэтому есть смысл докупить крепежные детали отдельно, по длине немного короче этих. Следует учесть, что для ВАЗ 2114 предусмотрены комплекты пластин только для задних колес.

УГЛЫ УСТАНОВКИ КОЛЕС

Схождение – это разница в расстояниях между передними и задними кромками колес. Расстояние измеряется в градусах или миллиметрах. Резина в паре не должна быть расположена строго параллельно друг к другу, так как на поворотах в таком случае теряется устойчивость машины и происходит быстрый износ протектора.

Колесо, установленное на автомобиле, стоит приблизительно перпендикулярно относительно дорожного покрытия. Но угол между ним и дорогой не должен составлять ровно 90°, потому что при таком положении шин будет передаваться сильная вибрация на руль, и также управляемость автомобиля тоже теряется. Поэтому и существует такое понятие, как развал – наклон оси колеса относительно вертикального положения.

Для чего нужны пластины?

Развал/схождение представляет собой регулирование положения колес относительно рамы автомобиля. Преждевременная регулировка позволяет значительно сэкономить средства на ремонте авто из-за поломок. Например, несвоевременный износ ступичных подшипников, съедание резины, сопутствующих механизмов. Притом стоимость замены, да и самой детали довольно высока, а, как правило, выходом из строя одной детали не ограничивается. Существует достаточно много параметров регулирования развала/схождения, с помощью которых можно придать автомобилю требуемые характеристики в управлении. Это разъясняется возможностью изменения положения оси колеса относительно рамы.

Во всех современных автомобилях имеется возможность регулирования положения колес, как на передней оси, так и на задней. При помощи данных мер можно идеально выровнять положение корпуса автомобиля, что соответственно положительно скажется на управляемости.

Угол развала колес

Что же такое отрицательный развал задних колес? Это отклонение колес на задней оси на 1 градус относительно его первоначального положения. Спортивные же автомобили имеют диапазон от 0,5 до 5,5 градусов. Это объясняется многими причинами, связанными с проходимостью и устойчивостью машины на спортивных треках. Но такие большие величины приводят к износу резины за один сезон, но это не критично для спортивного бизнеса, а вот для каждодневной езды это весьма накладно. Поэтому самым оптимальным вариантом для обширного использования является именно 1 градус.

Для чего же это делается? Отрицательный развал задних колес применяется на легковых автомобилях для придания ему устойчивости на поворотах. Это объясняется тем, что при осуществлении крутого маневра происходит наклон кузова автомобиля на некоторый угол, зависящий от радиуса поворота. При этом сцепление с поверхностью дороги становится лучше за счет увеличения площади резины, контактируемой с плоскостью. Но это происходит только с одной стороны, в которую осуществляется маневр

При езде же по прямой происходит повышенный износ протектора, но это не так важно, как управляемость. Потому что безопасность превыше всего

Да и, судя по многочисленным отзывам множества автолюбителей, при отклонении задних колес на 1 градус стало золотой срединой между управлением и выработкой.

Для того, чтобы осуществить отрицательный развал на ВАЗ 2114 применяются разные варианты, один из которых — пластины отрицательного развала задних колес. Их можно приобрести на любом автомобильном рынке или в магазине. Завод-изготовитель, начал устанавливать их на все выпускаемые машины изначально.

6.1.4 Проверка и регулировка углов установки колес

Проверка и регулировка углов установки передних колес выполняется на специальных стендах в соответствии с инструкцией на стенд. Предупреждение

Проверка углов установки колес обязательна, если производится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.

У нового автомобиля (до первого технического обслуживания) углы установки колес имеют следующие значения:

Развал
0° 30’ +40’
–30

Продольный угол наклона оси поворота

+1°
–1°30’

Схождение

1 – 7 мм

После проведения первого технического обслуживания (через 1500–2000 км пробега) и при дальнейшей эксплуатации автомобиля значение углов установки колес должно быть:

Развал 0° 30’ ± 20’ (0° 5’ ± 20’)
Продольный угол наклона оси поворота 4° ± 30’ (3° 30’ ± 30’)
Схождение 2 – 4 мм (3 – 5 мм)*

* В скобках даны значения углов без нагрузки, без скобок – с нагрузкой. Разница в продольных углах наклона осей поворота правого и левого колес не должна превышать 0° 30’.

Перед регулировкой углов установки колес проверьте:

– давление воздуха в шинах; – осевой зазор в подшипниках ступиц передних колес; – исправность амортизатора (отсутствие заклинивания штока); – радиальное и осевое биение шин; – зазор в верхних шаровых шарнирах подвески; – свободный ход рулевого колеса.

Обнаруженные неисправности устраните и произведите необходимые регулировки.

Контроль и регулировку углов установки колес можно проводить как на груженом автомобиле, так и на ненагруженном, однако контроль углов на груженом автомобиле дает более точные результаты. Поэтому в ответственных случаях рекомендуется проводить контроль и установку углов на автомобиле под статической нагрузкой 3136 Н (320 кгс), что соответствует приблизительно весу четырех человек и грузу в 40 кг в багажнике.

Автомобиль нагружается или специальными грузами, подвешиваемыми к днищу кузова, или балластом (280 кг), размещенным на подушках сидений и в багажнике (40 кг). Передние сиденья должны находиться в среднем положении их продольного хода. Груз в багажнике размещается равномерно. Недостача горючего компенсируется грузом, располагаемым на правой стороне площади багажника. После установки автомобиля на стенд непосредственно перед контролем углов “прожмите” подвеску автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз, сначала на задний, а потом на передний бампер. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.

Очередность проверки и регулировки углов установки колес следующая:

– угол продольного наклона оси поворота; – угол развала; – схождение.

Изменение угла развала и продольного наклона оси поворота колеса при изменении количества шайб в пакетах

Количество шайб, добавленных в пакет или изъятых из него Развал колеса Продольный угол наклона оси поворота колеса
передний болт задний болт толщина шайб, мм
0,5 0,8 0,5 0,8
+1 +1 –(7’–9′) –(11’–14′)
–1 –1 +(7’–9′) +(11’–14′)
+1 –(18’–20′) –(29’–32′)
–1 +(18’–20′) +(29’–32′)
+1 –(7’–9′) –(11’–14′) +(18’–20′) +(29’–32′)
–1 +(7’–9′) +(11’–14′) –(18’–20′) –(29’–32′)
–1 +1 –(7’–9′) +(11’–14′) +(36’–40′) +(52’–64′)
+1 –1 +(7’–9′) –(11’–14′) –(36’–40′) –(52’–64′)

Угол продольного наклона оси поворота

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение При регулировке углов установки передних колес допускается применение П-образных регулировочных прокладок, которые должны быть установлены прорезью вниз.Угол развала передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
Схождение передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ

Как установить пластины отрицательного развала?

Для работы нам понадобится:

  • Wd-40;
  • плоскогубцы;
  • комплект ключей.

Итак:

  1. Ставим авто на ровной поверхности, устанавливаем башмаки, ослабляем крепления колес.
  2. Поднимаем колесо на домкрате и полностью снимаем его.
  3. Ослабляем ручник.
  4. Откручиваем два крепления барабана, проворачиваем барабан на градусов 30. (если барабан не прокручивается, то бьем по нему молотком через деревянный черенок) и снова закручиваем крепления барабана (барабан сам вылезет наружу).
  5. Далее откручиваем ступицу (помечено красным цветом), предварительно обработав wd-40.
  6. Устанавливаем проставки, собираем все в обратном порядке.

Схождение

Для определения этого показателя необходимо сравнить расстояние между ободами передних и задних колёс. С внутренней стороны на каждом колесе ставим метку, для этого хорошо подойдёт обычный мел. Затем берём линейку и создаём в ней натяг. Ещё нужно организовать натяжной механизм с цепочкой, которая будет касаться земли. В таком положении необходимо разместить линейку таким образом, чтобы оба её конца упирались в метки на колёсах. Легонько встряхиваем линейку и совмещаем нулевой показатель с указателем. Помните, что шкала должна быть зафиксирована.

После этих манипуляций нужно привести автомобиль в движение и немного проехать вперёд. Линейка должна переместиться вслед за колёсами таким образом, чтобы подвеска и кузов не были затронуты. Время снимать показатели и делать выводы по поводу необходимого проведения развала-схождения. Стрелка укажет на значение, по которому можно судить о состоянии схождения.

Влиять на показатели схождения можно путём вращения муфт соединительного характера, которые располагаются на боковых рулевых тягах. В конце работы необходимо обязательно затянуть контргайки.

НЕОБХОДИМОСТЬ РЕГУЛИРОВКИ УГЛОВ КОЛЕС ВАЗ 2114

Выяснив, что такое сход развал колес, следует понять, в каких случаях эти работы необходимо проводить.

Регулировка требуется, когда:

  • При отпущенном руле на прямой ровной дороге автомобиль уводит в сторону;
  • Проводились работы по замене элементов рулевого управления (рулевых тяг или наконечников, рулевой рейки и т. п.);
  • Быстро изнашивается протектор шин, при этом наблюдается повышенный расход топлива;
  • На большой скорости машину бросает из стороны в сторону;
  • Появился повышенный шум резины во время движения.

Статья в тему: Регулировка сцепления на ВАЗ 2110 своими руками

Стоит отметить, что развал схождение на ВАЗ 2114 следует проводить только при исправном состоянии подвески и рулевого управления. Невозможно эту работу выполнять, если, допустим, присутствует люфт в рулевой тяге или шаровой опоре.

Как часто делать сход развал на автомобиле? Обычно рекомендуется выполнять подобную процедуру:

  • Через каждые 15-20 тыс. км пробега;
  • После смены летней резины на зимнюю (и наоборот).

Еще необходимо сход развал проводить в следующих случаях:

  1. При покупке подержанного авто с рук;
  2. После удара подвески или наезда на какое-либо препятствие;
  3. При прохождении первого технического обслуживания после покупки нового автомобиля;
  4. После обкатки машины;
  5. Через 5-6 тыс. км после замены пружин подвески.

При существующем в наше время современном компьютерном оборудовании развал схождение на ВАЗ 2114 специалисты делают в течение получаса, а порой и за 20 минут.

Для каждой марки автомобиля существуют свои определенные углы установки колес.

Установка пластин

Установка пластин отрицательного развала производится следующим образом:

  1. Требуется обеспечить жесткую устойчивость автомобилю и поднять заднюю ось. Все данные манипуляции лучше всего выполнять на винтовом электроподъемнике, это не только обеспечит свободу действия, но и удобство.
  2. Далее необходимо снять задние колеса вместе со всей тормозной системой. Это необходимо, чтобы облегчить конструкцию и к тому же вам станут доступны нижние болты.
  3. Выкручиваем 4 болта крепления ступицы и вынимаем их. Для того, чтобы благополучно открутить их возможно потребуется обработать WD-40 и выждать некоторое время. Штатные болты имеют шляпку под шестигранники, такая конструкция позволяет надежней их зажать. В комплекте же имеются болты для крепления, они имеют большую длину, так как штатных болтов не хватает для затяжки соединения. Но, к сожалению, на них шляпки выполнены стандартными под рожковый ключ. Это не позволяет их качественно затянуть. Поэтому можно приобрести болты отдельно по шестигранник.
  4. Перед установкой пластины отрицательного развала и поверхность балки следует обработать антикоррозийными составами, предварительно очистив от ржавчины. Это позволит затем беспрепятственно разобрать конструкцию при необходимости.
  5. Затем все собирайте в обратном порядке. Как правило, после установки пластин не требуется производить никаких регулировок. Но, впрочем, которых и так не имеется.

В итоге Вы получите результат, как на видео:

Но сам наклон зависит от того, какие пластины Вы приобрели перед установкой.

Как сделать развал схождение своими руками

Правильно выставленные углы развала и схождения колес – одно из ключевых условий нормальной работы подвески автомобиля. Если эти параметры отклоняются от нормы, возникает ряд проблем: происходит неравномерный износ покрышек, ухудшается управляемость машины и ее курсовая устойчивость, руль смещается с нулевого положения при езде по прямой траектории. Также возрастает нагрузка на штоки амортизаторов, сайлентблоки, шрусы, элементы системы рулевого управления.

Измерение углов схода и развала должно выполняться с определенной периодичностью, в среднем 1-2 раза в год. Проверка положения колес в специализированных автосервисах — недешевая услуга, особенно при использовании компьютерных методов. Частые визиты в мастерские бьют по карману, поэтому многие автовладельцы ищут способы проведения таких работ в гаражных условиях. Предлагаем ознакомиться с простым, но точным и эффективным методом самостоятельного определения параметров схода и развала.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.


Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Измерение углов развала

Для определения этих параметров базовый коридор не понадобится, его можно убрать. Углы развала можно определить несколькими способами: с помощью отвеса, пузырькового уровня, цифрового инклинометра или другого угломера.

Перед началом замера углов развала нужно удостовериться, что машина стоит на ровной поверхности. Если же развал будет измеряться с помощью цифрового инклинометра, то достаточно откалибровать прибор по наклону поверхности, на которой расположена машина. Для этого следует приложить к поверхности угольник и сверить расположение угломера с положением его вертикальной грани.

На ободе колеса ставим маркером или мелом две вертикальные метки. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна быть в пределах +-2мм. Прокатываем машину на четверть оборота колеса (90 градусов) и делаем еще две вертикальные метки. Снова замеряем расстояние от отвеса до обода колеса, тем самым нивелируем погрешность измерения, связанную с биением диска колеса.

Для переднеприводных автомобилей усреднённые значения углов развала считаются в норме 0 ± 1 мм, для заднего привода нормой считается диапазон +1 ±3 мм. Для дисков размеров 13 и 14 дюймов 1 миллиметр развала равен примерно 10 угловым минутам. Точную величину допуска развала колес для конкретного автомобиля лучше всего узнать из рекомендаций завода изготовителя автомобиля.

Угол развала также можно измерить с помощью пузырькового уровня или телефона с установленной программой для измерения углов.

РАЗВАЛ ЗАДНИХ КОЛЕС ВАЗ 2114

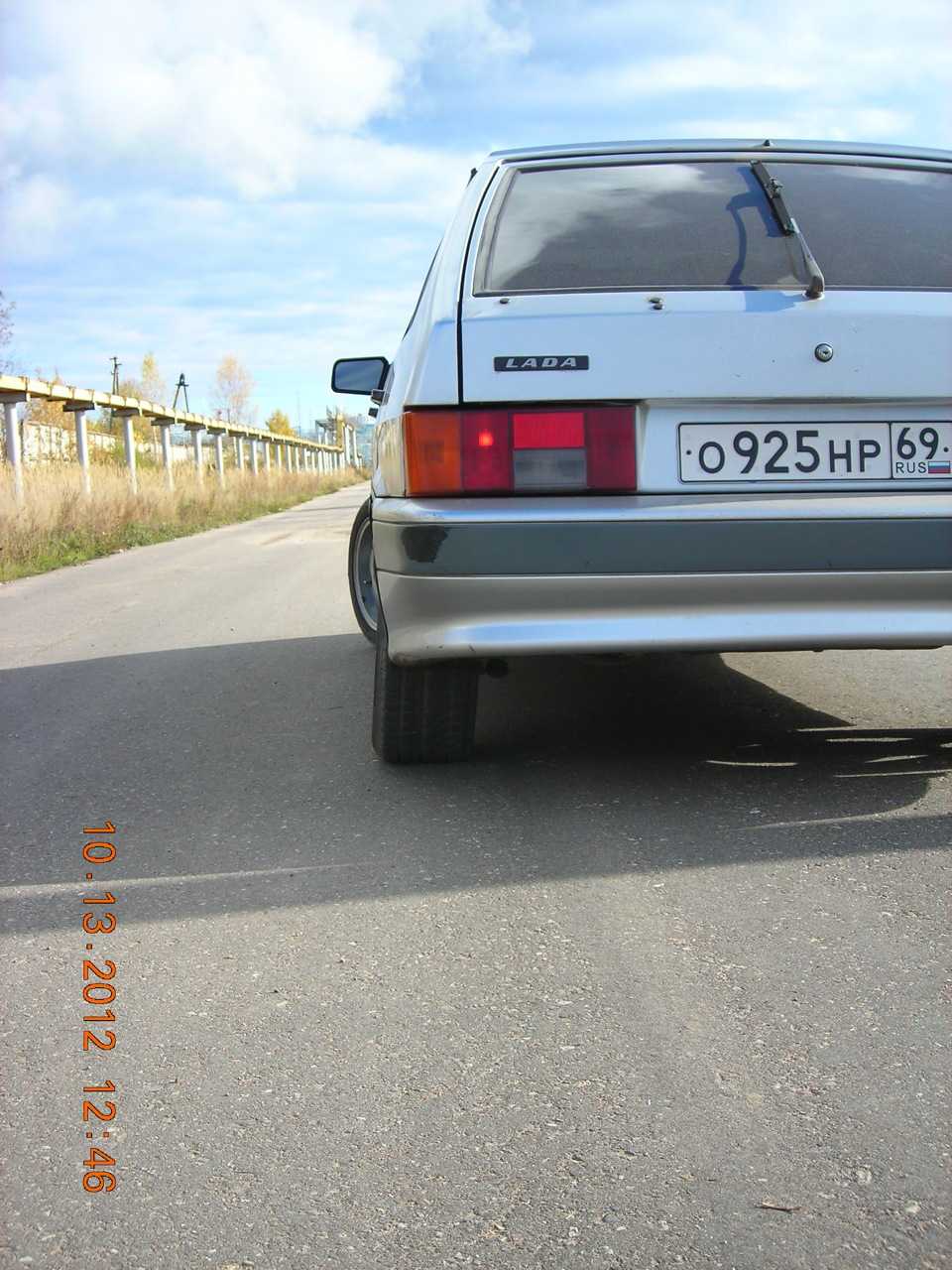

Последнее время на ВАЗ 2114 все чаще применяется отрицательный развал задних колес. У данной регулировки есть свои преимущества:

  1. Автомобиль становится более устойчивым на поворотах;
  2. Уменьшается износ протектора шин;
  3. Несколько снижается расход топлива.

Для изменения угла наклона промышленностью предусмотрены специальные пластины отрицательного развала задних колес ВАЗ. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит , а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

Развал (отрицательный)

Как и что мерить

Угол кастера измерить нельзя. Его уменьшение приводит к невозможности пройти поворот на скорости, а увеличение – к «утяжелению» руля. Обычно 2-3 градуса считают «спортивным» вариантом. От этого и нужно отталкиваться.

Для измерения углов схождения и развала достаточно располагать нитью и грузиком. Нулевой развал соответствует тому, что величины А и Б равны (рис. 52).

Измерение с помощью нити

«Нулевое схождение» тоже проверяется легко: измеряют расстояние В (рис. 51), зная о том, что колея передних и задних колёс отличается на 30 мм. Заднее колесо по сравнению с передним «утоплено» внутрь.

Для точного измерения угла схождения понадобится оборудование: сдвижная линейка или цепь с динамометром. Используется что-то одно.

Измерение угла схождения

Само «измерительное устройство» подносят спереди и сзади, затем полученные значения сравнивают. Для нуля градусов две цифры не должны отличаться.

Выбор пластин отрицательного развала

Приобретая проставки на колеса ваз 2114, помните о том, что при их изготовлении должен быть соблюден угол наклона стойки. Но многие производители не учитываю этого показателя, что приведет к чрезмерному отрицательному развалу колес, что станет пагубно влиять как на управляемость, так и на износ резины. При неправильном развале машина приобретает чрезмерную управляемость, что может повлечь за собой нежелательные и непредвиденные последствия.

Установка правильных пластин обеспечивает не только более продолжительный срок службы элементов ходовой части, но и увеличивает колею. А это повышает проходимость в трудных местах.

Недостатки

Выше мы рассмотрели плюсы минусового развала колес. Теперь рассмотрим недостатки. Внутренняя часть покрышки будет подвергаться при такой настройке повышенному износу. Резкие разгоны и торможения будут не слишком эффективными, так как уменьшается площадь контакта колеса автомобиля с асфальтом. Если машина движется по плохой дороге, то ее может увести в сторону.

Самое неприятное – это быстрая скорость износа покрышек. Интенсивный износ будет даже тогда, когда шина установлена даже под отрицательным углом в -1 градус. Чем больше этот угол, тем быстрее износ покрышек. Гонщики могут себе позволить менять покрышки после каждого заезда. Для рядового автовладельца такая установка углов может быть убыточной. Особых преимуществ в городе водитель гражданского авто не получит.

Кастер

Кастер, проще говоря, представляет собой угол, получаемый между условно проведенной вертикальной линией и осью, служащей для поворота колеса в плоскости, проходящей вдоль автомобиля. Функцией кастера является «автоматическое» выравнивание рулевых колес под действием скорости при движении автомобиля.

То есть после поворота автомобиль выходит из него сам, а именно: отпущенное рулевое колесо имеет свободный ход, благодаря чему сам способен вернуться к прямолинейному движению (при условии, конечно, что вся механика отрегулирована верно). Что является результатом положительного кастера. В некоторых случаях изменение значения кастера, выставленного на заводе, делает движение прямо более стабильным.

Излишнее значение кастера придает рулю так называемую «тяжесть». Для любителей экспериментов может показаться интересным выставление кастера на +1 или +2 градуса относительно «заводских настроек». Подобные изменения делают ход автомобиля более устойчивым, он еще более стремится к движению прямо.

Установка пластин

Установка пластин отрицательного развала производится следующим образом:

  1. Требуется обеспечить жесткую устойчивость автомобилю и поднять заднюю ось. Все данные манипуляции лучше всего выполнять на винтовом электроподъемнике, это не только обеспечит свободу действия, но и удобство.
  2. Далее необходимо снять задние колеса вместе со всей тормозной системой. Это необходимо, чтобы облегчить конструкцию и к тому же вам станут доступны нижние болты.
  3. Выкручиваем 4 болта крепления ступицы и вынимаем их. Для того, чтобы благополучно открутить их возможно потребуется обработать WD-40 и выждать некоторое время. Штатные болты имеют шляпку под шестигранники, такая конструкция позволяет надежней их зажать. В комплекте же имеются болты для крепления, они имеют большую длину, так как штатных болтов не хватает для затяжки соединения. Но, к сожалению, на них шляпки выполнены стандартными под рожковый ключ. Это не позволяет их качественно затянуть. Поэтому можно приобрести болты отдельно по шестигранник.
  4. Перед установкой пластины отрицательного развала и поверхность балки следует обработать антикоррозийными составами, предварительно очистив от ржавчины. Это позволит затем беспрепятственно разобрать конструкцию при необходимости.
  5. Затем все собирайте в обратном порядке. Как правило, после установки пластин не требуется производить никаких регулировок. Но, впрочем, которых и так не имеется.

РАЗВАЛ ЗАДНИХ КОЛЕС ВАЗ 2114

Последнее время на ВАЗ 2114 все чаще применяется отрицательный развал задних колес. У данной регулировки есть свои преимущества:

  1. Автомобиль становится более устойчивым на поворотах;
  2. Уменьшается износ протектора шин;
  3. Несколько снижается расход топлива.

Для изменения угла наклона промышленностью предусмотрены специальные пластины отрицательного развала задних колес ВАЗ. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит фирма «Автопродукт, GTpro, Техномастер», а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

Развал (отрицательный)

РАЗВАЛ ЗАДНИХ КОЛЕС ВАЗ 2114

Последнее время на ВАЗ 2114 все чаще применяется отрицательный развал задних колес. У данной регулировки есть свои преимущества:

  1. Автомобиль становится более устойчивым на поворотах;
  2. Уменьшается износ протектора шин;
  3. Несколько снижается расход топлива.

Для изменения угла наклона промышленностью предусмотрены специальные пластины отрицательного развала задних колес ВАЗ. Они подходят на многие модели авто Волжского завода с передним приводом колес. Комплект состоит из двух пластин и восьми болтов. Стоит набор недорого, где-то от 250 до 500 рублей. Угол можно изменить на 1,2 или 3 градуса в зависимости от того, какие проставки на колеса ВАЗ были приобретены. Но установка пластин, меняющих угол наклона более 1 мм нецелесообразна, так как протектор будет изнашиваться значительно быстрее. Проставки производит , а также есть продукция фирмы SS20, которая специализируется на выпуске деталей для тюнинга автомобилей.

Развал (отрицательный)

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
