Как сделать обогрев руля машины своими руками

Другие альтернативы установки подогреваемого руля

Приобрести такой комплект, цена которого будет ощутимо ниже, чем на готовый из автомагазинов, можно за сравнительно малые вложения. Тем не менее, нагрев колеса происходит за считанные минуты, а в холодную погоду руки просто сами тянутся ощутить исходящее от руля тепло. После этого Вы не сможете себе уже представлять иной эксплуатации автомобиля.

Для тех, кто не желает возиться с подобными работами, существуют специализированные автомобильные сервисы или СТО, где подобная услуга может стоить от 8000 рублей и выше. Самое сложное заключается в этапе монтажа скрытой проводки и организации грамотно выполненного подключения функции обогрева. Для этого можно воспользоваться различными вариантами: это может быть организация кнопочного вывода, либо запитывание от автомобильного прикуривателя, либо подключить руль к уже существующей системе подогрева кресел в салоне.

После того, как система обогрева смонтирована, производится обратная рулевого колеса. Оно крепится обратно на рулевую колонку, и еще необходимо проверить работоспособность электрической цепи в собранном виде. В такую систему включается несколько комплектующих:

  • пара нагревательных рулевых элементов;
  • предохранитель;
  • переключатель;
  • электропроводка.

Нужен ли такой подогрев в автомобиле, пускай каждый решает для себя самостоятельно. Кому-то не хочется возиться, и он предпочитает одеть на руки перчатки, дожидаясь, пока прогреется салон. Но для других водителей идея может показаться интересной, к тому же реализовать ее в жизнь не настолько сложно, как может показаться на первый взгляд. Будем рады, если информация принесла для Вас теоретическую и практическую пользу. Для тех кто любит самостоятельно дорабатывать свой автомобиль, будут интересны статьи о том как приготовить полироль для кузова своими руками, и  о том, как самостоятельно изготовить освежитель воздуха для своего автомобиля. На этом пока!

Просмотры:2575

1Нравится

Рекомендации по выбору чехлов

Систему проводов лучше всего закрыть с помощью кожаного чехла. Его можно приобрести в готовом виде, но в этом случае нужно тщательно подбирать размер. При этом обязательно следует учитывать то, что под влиянием толщины изоляции и элемента подогрева рулевое колесо будет увеличено. Изделие из кожи рекомендуется заранее распарить либо же смягчить материал посредством обработки в спирте. Благодаря таким мероприятиям кожа растянется и отлично сядет на колесо. Подобный чехол можно также сшить своими руками, но для этого надо обладать хотя бы минимальными швейными навыками.

Рекомендуем: Удаляем сколы кузова автомобиля самостоятельно: что и как нужно делать?

Обогрев для руля — вещь, полезная не только для автомобиля, но и для мотоцикла. Особенно, если человеку нужно ездить в холодное время года. На голову можно надеть шапку и шлем, а тело утеплить курткой, но согреть руки сложнее — крутить руль или управлять мотоциклом в рукавицах неудобно, а без них руки замёрзнут.

Подогрев руля — это хорошее приспособление, повышающее комфорт управления транспортным средством. Однако у него есть несколько недостатков, которые можно и исправить. Если ручки с обогревом просто обмотать изолентой, они будут выглядеть не очень привлекательно. Это можно легко замаскировать с помощью красивого чехла. Другой минус — более существенный: подогрев весьма затратен в отношении потребления энергии. Можно установить лампу ночного света с меньшей мощностью.

Установки проволоки на руль, краткая инструкция

Первым делом обматывается рулевой обод. Карандашом или ручкой обводятся места налегания проволоки. После этого с помощью ножовки или канцелярского ножа делаются канавки. В них потом будет укладываться нихромовая проволока. Такой способ установки позволяет решить вопрос гладкой поверхности и изоляции витков.

Обмотка наносится с шагом от 1 до 5 см. К тому же нанести витки проволокой можно в местах, где руки чаще всего находятся, а не по всему ободу руля. Когда обмотка закончена, концы нихрома подводят в центральную часть рулевого колеса. Можно дополнительно установить реле времени и врезать его в спицу руля. После этого концы проволоки обжимаются в сцепке с обычными проводами и подключаются к источнику питания.

Особенности и преимущества подогрева рулевого колеса

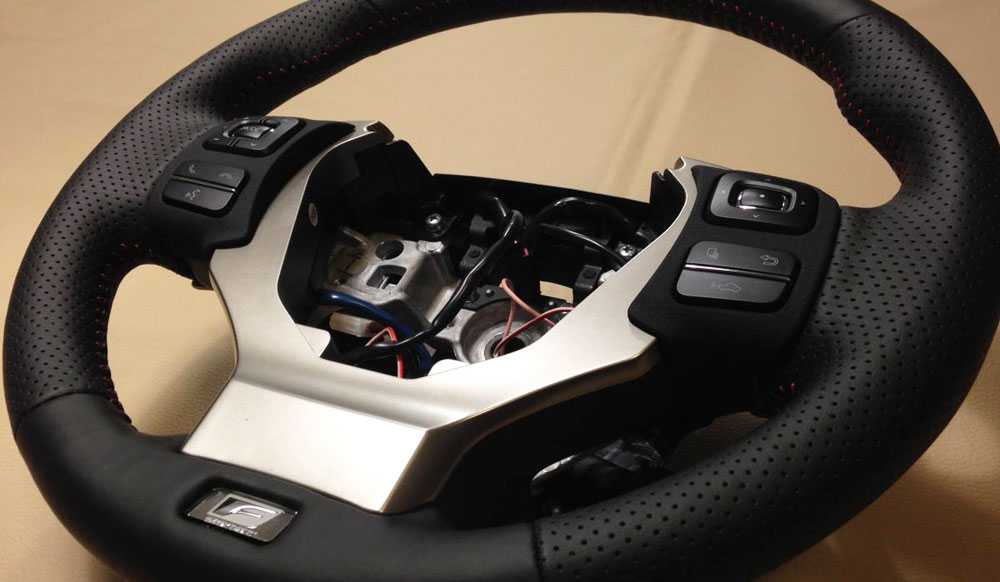

Подготовка руля

В сильные морозы, которые в нашей стране бывают достаточно часто, холодный руль способен создать существенный дискомфорт автомобилисту, который вынужден постоянно держаться за рулевое колесо рулями. Рулить в перчатках не очень удобно – каждый кто пробовал, знает об этом. В связи с этим многие задаются вопросом – где можно специальную оплетку на руль с подогревом купить и как ее установить? В

Специальный комплект для подогрева представляет собой теплопроводящий провод, закрепляющийся на штатном рулевом колесе. Оба конца подключаются к бортовой сети транспортного средства и обеспечивают работу устройства. Существуют более сложные и совершенные комплекты, которые содержат также регулятор для регулировки силы излучаемого тепла.

Подогрев руля: комплект для установки

В настоящее время существуют специальные наборы, которые позволяют на порядок быстрее и эффективнее организовать подогрев руля. В комплект входит теплопроводящий кабель, реле, отключающее устройство, а также провод для подсоединения. Вам требуется, так же как и в предыдущем случае, демонтировать руль. Только вот резать его не нужно. Обусловлено это тем, что провод плоский и им нужно просто обмотать руль и закрепить с помощью скотча.

Таким образом, подогрев руля, установка которого не займет много времени, будет выполнен более эстетично. Не нужно будет орудовать ножом и герметиком. Правда, есть тут и свои недостатки, такой комплект обойдется на порядок дороже обычной автомобильной грелки, которая в предыдущем случае выступала в качестве основного «донора». Но зато экономится время монтажа и нервы.

Что такое подогрев руля и из чего он состоит?

Основой подогрева руля является лента с встроенным подогревающим элементом, который монтируется под оплётку рулевого колеса. При подаче питания на ленту, она прогревает оплётку, поддерживая комфортную температуру для рук водителя. Включается подогрев руля отдельной кнопкой. Комфортной считается температура от 40 до 50 градусов. В зависимости от технических особенностей автомобиля и от желания заказчика, мы готовы предложить своим клиентам два вида комплектов подогрева руля : стандарт и стандарт+. Стандартный комплект подогрева руля состоит из двух нагревательных лент и кнопки включения. В зависимости от конструкции руля, предлагается два типа размеров: 4/4 и 2/4.

  • Стандарт 4/4 – это комплект, применяемый на автомобилях с рулевым колесом перетянутым кожей по всему радиусу. Длинна нагревательных элементов в таком комплекте 50 см., мощность 46 Вт, сила тока 3,4 А.
  • Стандарт 2/4 – это комплект, применяемый на автомобилях с рулевым колесом, имеющим деревянные вставки. Нагревательные элементы такого комплекта по 25 см длинной, потребляемая мощность 23 Вт, сила тока 1,7А.
  • Комплект подогрева руля Стандарт+ состоит из двух нагревательных лент, кнопки включения и блока управления. С первого взгляда может показаться, что только наличие блока является отличительной особенностью от комплекта стандарт. Это не так. Блок является преобразователем напряжения. При помощи регулировочного винта расположенного на его корпусе, регулируется напряжение с 12V до 30V, при этом повышается мощность, а сила тока понижается. Комплект Стандарт+, ещё называют интеллектуальным или безопасным. Интеллектуальным, за счёт умной регулировки, а безопасным за понижение нагрузки на дорожки улитки, за счёт уменьшения силы тока. Разумеется, он более предпочтителен для установки.

Монтаж ленты на руль

Для монтажа ленты на руль лучше использовать полоски, ширина которых равна 15 мм. Это позволит приклеить ленту без складок на рулевом колесе. В продаже есть лента размером поменьше или побольше указанного. Приклеивание полотна карбона проводят с помощью обычного клея для резины.

Лента приклеивается на обод двумя контурами на боковые или верхнюю и нижнюю стороны. Подключение контуров происходит параллельно. Такой способ позволяет уменьшить сопротивление, тем самым ускоряя время нагревания ленты. В некоторых случаях используют температурный датчик или реле времени. Они позволяют отключать нагревательный элемент автоматически.

После размещения ленты на руле сверху можно нанести слой термостойкого скотча. Он защитит ее от повреждений и послужит источником дополнительной фиксации. Далее надевается кожух оплетки рулевого колеса.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то , стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Автомобили Лада Калина, Гранта и Приора могут комплектоваться электроусилителями руля (ЭУР) различных производителей (например, Калуга или Махачкала). При возникновении неисправностей в его работе (отказал, не работает, отключается и т.д.) следует выполнить диагностику при помощи специального сканера. Также есть возможность определить причины сбоев и без специального оборудования «методом скрепки».

Необходимо снять пластиковый кожух рулевой колонки(вывернуть винты крепления снизу) и добраться до 8-ми контактного черного разъема.

Он имеет следующую распиновку:

  1. Голубой (замок зажигания +12в);
  2. Коричнево-красный (тахометр);
  3. Серый (скорость автомобиля);
  4. Розово-белый (контрольная лампа ЭМУР);
  5. Желто-черный (K-Line);
  6. Пустой (L-line, провод не подведен)
  7. Коричневый (масса)
  8. Пустой.

Чтобы выполнить диагностику ЭУР без сканера необходимо:

  1. Выключить зажигание;
  2. Замкнуть контакты №6 и №7 этого разъема, используя кусок провода или скрепку (разъем не снимаем);
  3. Включить зажигание;
  4. Определить код неисправности по миганию контрольной лампы неисправно­сти электроусилителя рулевого управ­ления на комбинации приборов.

Определение кода неисправности ЭУР по мигающей лампе:

  • длительность начальной паузы – 2 сек;
  • длительность длинного сигнала – 2 сек;
  • длительность короткого сигнала – 0,5 сек;
  • длительность паузы между сигналами – 0,5 сек;
  • длительность паузы между кодами – 2 сек

Коды ошибок электроусилителя руля:

11 — Система исправна12 — Отсутствие сигнала оборотов двигателя13 — Неисправность датчика момента14 — Неисправность двигателя ЭМУР15 — Неисправность датчика положения рулевого вала16 — Неисправность датчика положения ротора двигателя ЭМУР17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)18 — Неисправность блока управления ЭМУР19 — Неисправность датчика скорости автомобиля

Коды неисправностей ЭУР при диагностике специальным сканером:

Напомним, ранее мы рассказывали, как устранить стук в электроусилителе руля автомобилей Лада.

Медная проволока

Медь име­ет в десят­ки раз мень­шее сопро­тив­ле­ние, чем нихром.

Удель­ное сопро­тив­ле­ние мед­ной про­во­ло­ки (диа­мет­ром 0.25–0.3 мм) поз­во­ля­ет обмо­тать весь обод руля одним отрез­ком, без раз­ры­вов и под­клю­чить, не исполь­зуя повы­ша­ю­щий транс­фор­ма­тор. Одна­ко, при такой же мощ­но­сти, как и у нихро­мо­вой про­во­ло­ки, мед­ная про­во­ло­ка име­ет мень­шую теп­ло­от­да­чу.

В Интер­не­те, на AliExpress мож­но най­ти про­во­ло­ку, кото­рая пред­на­зна­че­на для подо­гре­ва сиде­ний или руля (heating wire for car seat or steering wheel). Она покры­та тер­мо­стой­ким поли­ме­ром (FEP coated or Nylon coated). Вме­сте с покры­ти­ем име­ет тол­щи­ну око­ло 1 мм. Мож­но выбрать мате­ри­ал, из кото­ро­го она изго­тов­ле­на (медь, сплав меди и нике­ля, кон­ста­тант, олово+медь+нержавеющая сталь). Из-за боль­шо­го сече­ния такую про­во­ло­ку нуж­но будет обя­за­тель­но утап­ли­вать в пред­ва­ри­тель­но про­ре­зан­ные канав­ки руля, что­бы она не выпи­ра­ла и не отпе­ча­ты­ва­лась на оплёт­ке.

Список интернет магазинов, адреса фирм, предоставляющих услуги

Название Контакты, адрес
1. СТО «А1-Моторс» Москва, ул. 1-я Дубровская, д. 13а, стр.4, телефон: 8 (495) 120-15-38

2.
Мотель Варшавский — Магазин запчастей: Hyundai, LADA
Москва (м. Аннино), м. Аннино, 32 км. МКАД (на территории Каширского двора 3). Телефон: (495) 388-13-72, (495) 388-64-09

3.
«Эксперт-Авто» — Магазин запчастей: Renault, LADA
Москва (м.Тульская), Загородное шоссе, д. 7А, телефон: (916) 838-00-62, (915) 154-35-64

4.
«Запчасти на колесах» — Магазин запчастей: Renault, LADA
Мытищи, Волковское шоссе, д. 13, телефон: (985) 666-71-45, (968) 409-30-19

5.
СТО «Автосервис на Седова»
м. Елизаровская, улица Седова, 11АБ, бокс С

Отзывы о фирмах

  • Василий:полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
  • Иван:после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
  • Иннокентий:товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
  • Владлен:два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
  • Вячеслав:оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.

Можно ли сделать подогрев самому

Подогрев собственными силами является вполне реальной задачей, если подойти к ней грамотно. Воплотить её можно одним из таких способов:

  • приобрести готовый комплект, состоящий из термовыключателя, нагревательного элемента, кнопки, проводов с держателем для предохранителя и реле, который будет включать подогрев автоматически, когда будет достигнута необходимая температура. Некоторые системы включают также преобразователь напряжения с 12 ≥ 30 В;
  • самостоятельно собрать комплект из легкодоступных деталей;
  • осуществить установку штатного руля, где уже имеется подогрев. Для этого нужно купить руль, кнопку, в некоторых случаях придётся также выполнить замену подрулевого шлейфа. Такой вариант возможен только в том случае, когда производителем предусмотрен выпуск такого руля для вашей модели автомобиля;
  • изготовить опцию с помощью провода МГТФ.

Выбор способа должен основываться на подсчете себестоимости каждого из них, а также временных затрат на осуществления установки и подключения.

Перед ознакомлением, как сделать подогрев руля с помощью приобретённого комплекта для сидений, следует заблаговременно подготовить:

  • сам комплект. Он будет использоваться как донор, из него нужно взять нагревательные элементы, термореле, который позволит осуществить автовыключие при достижении определенной температуры;
  • клей «Момент»;
  • паяльник;
  • герметик;
  • небольшой нож;
  • изоленту, двухсторонний скотч;
  • маркер.

Когда инструменты собраны, можно заняться самим процессом установки. Чтобы сделать подогрев руля своими руками, придерживайтесь инструкции:

  1. Приступим к снятию руля. Для этого нужно обесточить бортовую сеть, отключая минусовую клемму АКБ, затем вывернуть руль на 180 градусов и максимально выдвинуть на себя, после опустить вниз. Проделав такие движения, становятся доступными отверстия на рулевой задней стороне, сюда следует установить до упора и под углом предмет, который подходит по диаметру. Это может быть спица. Внутри отверстий имеются элементы, их нужно потянуть используемым предметом, при этом также рукой поддеть корпус, где установлена подушка безопасности, которая в результате действий отщелкнет. Подушка тянется на себя и отсоединяется разъем. Далее выравниваются колёса, руль устанавливается в центральное положение. Торцовым ключом нужно открутить крепежный болт.
  2. Делается разметка бороздок – около 2-3 см. шаг. Из комплекта (при использовании готового комплекта для сидений) вытаскивается синий провод.
  3. Вырезаются борозды, можно применить нож, бормашину.
  4. Нагревательный элемент посадить на клей. Изгибы, места поворотов можно зафиксировать, применяя изоленту, после высыхания клея убрать её.
  5. Прокладывается провод и всё покрывается герметиком, это следует делать чтобы под чехлом не чувствовались канавки. Лишний герметик легко убирается ножом.

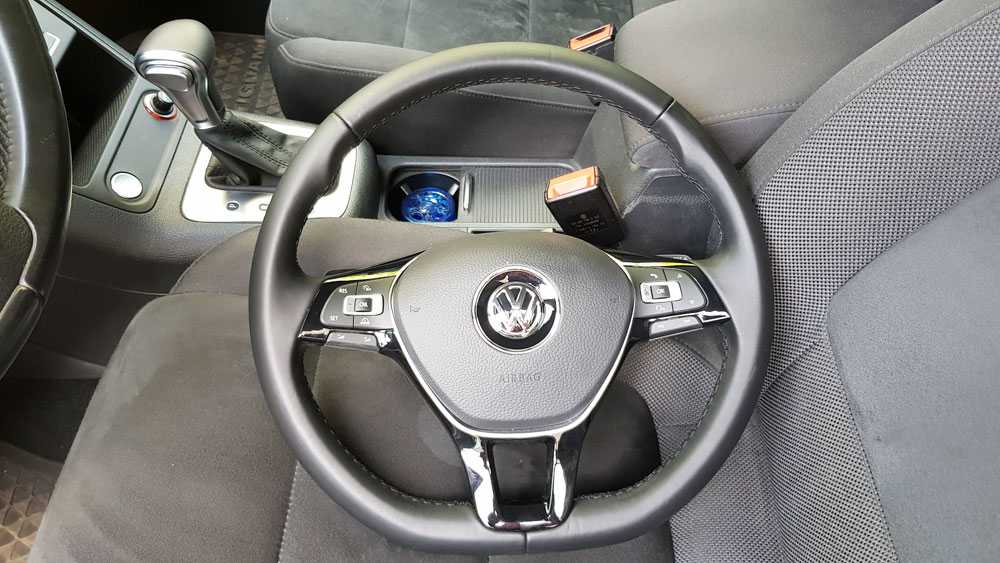

  6. Надевается чехол на руль с подогревом. Эксперты советуют использовать кожаный чехол, который заранее должен быть распарен или смягчен в спирте. Это позволит материалу хорошо растянуться и идеально, без проблем сесть на руль.

Правила подключения механизма

После того, как на руль были установлены нагревательные элементы, можно подключать устройство к питанию. Вариантов подключения существует несколько:

  • посредством прикуриватель;
  • через специально выделенную для этой цели проводку;
  • с помощью неиспользованных проводов.

Наиболее практичный и безопасный вариант обустройства питания — подключение через проводку по выделенной линии от аккумулятора. Алгоритм действий такой:

  • нужно взять два медных кольца, которые имеют толщину порядка 1,5 мм, и подготовить кнопку включения;
  • кольца необходимо присоединить к плюсу и минусу электрической проводки машины;
  • кнопку выключения устройства следует поставить в кожух рулевой колонки, размещённой внизу — так будет эстетичнее и удобнее;
  • на левой накладке нужно сделать вырез для установки кнопки посредством специального трафарета;
  • затем провода необходимо припаять к кольцам, после чего сквозь предохранитель и реле соединить с аккумулятором;
  • медные кольца следует прикрепить на провод двухсторонним скотчем, а затем залить их эпоксидным клеем;
  • один провод должен быть плюсовым, минус же может быть использован от рулевого вала;
  • контакт для выключения должен располагаться напротив колец в руле, для этого нужно проделать специальное отверстие;
  • необходимо всё тщательно изолировать, чтобы избежать нежелательных контактов;
  • внизу следует установить тонкую пластинку в качестве пружины, чтобы кнопка выключения постоянно прижималась к кольцам: одним концом пружина упрётся в руль, вторым — будет давить на контакт.

Это интересно:  Как устроен датчик уровня топлива автомобиля? 11 возможных причин неисправности и его ремонт

Процесс нагревания при таком подключении произойдёт довольно быстро и равномерно. Руль будет заметно тёплым уже через несколько минут.

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только после этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели.

Как подключить подогрев руля

Есть несколько вариантов подключения, например используя clockspring, если имеются резервные провода, либо используя контактную площадку, с так называемыми скользящими контактами. Лишних проводов лично у меня не оказалось, да и к тому же разбирать улитку только для того, чтобы туда установить два провода — желания не было. Решил эту проблему другим путем.

1. Выпросил у токаря два медных кольца толщиной 1.5 мм, на них решил прицепить “+” и “-” соответственно.

2. К ним припаял провода, затем подключил через реле к АКБ. Чтобы нечаянно не разрядить его “в талую”, забыв выключить подогрев на ночь, сделал так чтобы реле включалось только с включенным зажиганием.

3. После, взял двухсторонний скотч и закрепил с его помощью кольца на clockspring.

4. Налил эпоксидный клей между колец, это позволит предотвратить замыкание.

5. Оставил один контакт на “плюс”, а “минус” взял с рулевого вала, один остался не задействован.

6. Сделал контакт в руле напротив колец, для этого просверлил отверстия.

7. Все заизолировал, чтобы не было соприкасания с рулем.

8. Пружину установил для того чтобы контакт был постоянно прижат к кольцам. Сделал это при помощи тоненькой пластинки, которая с одной стороны прижимается к рулю, а другая сторона давит на контакт.

Вот и все. Осталось установить руль на место.

Результаты операции “Подогрев руля своими руками”:

Нагревание происходит быстро и равномерно за 2-3 минуты руль уже порядком теплый.

Управлять автомобилем стало намного приятнее, руки так и тянутся к теплой баранке… Как и всегда после нескольких дней эксплуатации возникает один и то же вопрос: “Как я ездил без этого столько лет?” Пробуйте и у вас обязательно все получится

Спасибо за внимание

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.
