Развал-схождение своими руками

Регулировка развала-схождения на СТО

Если есть подозрения, что у вашей «шестёрки» нарушен сход-развал, то следует посетить автосервис для диагностики подвески и углов колёс. Если будет выявлено, что какие-то элементы подвески вышли из строя, их придётся заменить и только после этого выполнить регулировку. Процедура может осуществляться на разном оборудовании, например, оптическом либо компьютерном стенде

Важное значение имеет не столько используемое оснащение, сколько опыт и подход мастера. Поэтому даже на самом современном оборудовании настройка может не дать должного результата

В разных сервисах технология проверки УУК может отличаться. Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело».

Признаки плохого развала-схождения

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

  • авто клонит влево-вправо при движении вперед;
  • смещение в сторону перекладины руля, когда колеса направлены вперед;
  • авто плохо откликается на вращение руля;
  • тяжело крутить руль;
  • машину увозит в сторону при нажатии педали тормоза;
  • колеса касаются подкрылок при максимальном угле поворота;
  • если выйти из поворота руль не принимает прежнее положение;
  • громкие звуки со стороны покрышек при езде;
  • резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

  1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
  2. Давление в шинах;
  3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента :)

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля  2109):

  1. Перед началом регулировки развала машина должна стоять на ровной площадке.
  2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
  3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
  4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
  5. Проделайте тоже самое на втором колесе и запишите результат.
  6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
  7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
  8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
  9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
  10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

  1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
  2. Ключом на 24 вращайте муфту для изменения длины тяги.
  3. Не забывайте следить за горизонтальным положением спицы руля.
  4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
  5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Сход-развал колёс. Что это и для чего?

Если мысленно провести одну линию вдоль вертикальной плоскости колеса и вторую вдоль плоскости его вращения, то мы сможем увидеть угол развала, который отвечает за положение колёс при движении автомобиля в повороте, за чёткость его прохождения.

Угол развала

Положительный Воображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения расположена снаружи
Отрицательный Воображаемая вертикальная плоскость верхней части колёса относительно плоскости вращения располагается с внутренней части

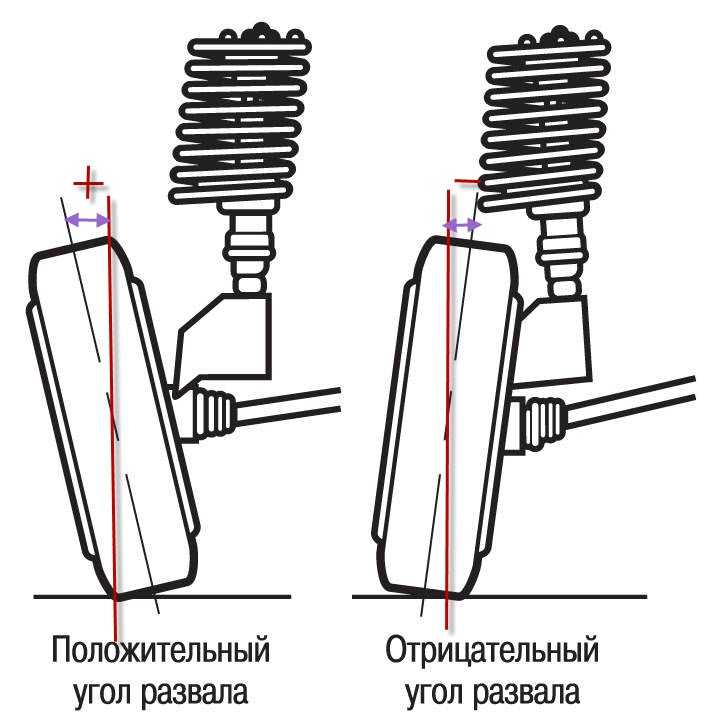

Положительное и отрицательное значение угла развала

Теперь поиграем воображением, смотря на автомобиль сверху. Проводим линии плоскости вращения колёс и линии направления его движения. Здесь мы можем наблюдать угол схождения колёс, который придаёт нашему автомобилю стабильность движения и его дальнейшую предсказуемость.

Угол схождения

Положительный Плоскость вращения колёс находится внутри рамки линий направления
Отрицательный Плоскость вращения колёс находится снаружи рамки линий направления

Положительное и отрицательное значение угла схождения

Чтобы осознавать всю значимость процесса регулировки развала-схождения, необходимо понимать, что от правильности установки колёс автомобиля зависит его устойчивость во время движения (склонность к опрокидыванию и заносам), курсовая устойчивость (управляемость и манёвренность), экономическая составляющая (увеличенный ресурс шин и экономия топлива).

Самостоятельное выполнение корректировки

Также нужно приготовить следующий инструмент и вспомогательное оборудование:

  • набор водительских инструментов;
  • отвесный шнур либо строительный уровень, кусок мела;
  • складная измерительная линейка или рулетка;
  • моток прочной верёвки или гибкой проволоки;
  • два бруса с ровной поверхностью, по 60 см длиной;
  • две скользящие опоры под автомобильные колёса (можно изготовить из 4 металлических пластинок, смазав каждую пару пластин между собой солидолом, чтобы обеспечить наилучшее скольжение).

Перед началом работ надо проверить износ покрышек и шинное давление. Если протекторы изношены неравномерно, их следует заменить, шины при необходимости подкачать.

Диагностику подвески также лучше выполнить до корректировки углов развала-схождения.

Развал

При помощи отвеса, приложенного к колёсной арке, замеряется два расстояния от колеса до шнура. Разница составляет показатель развала. При ширине шин от 15 до 17 дюймов разница в 1 см составляет примерно 1 градус.

Схождение: работа с передним мостом

По периметру порогов автомобиля необходимо натянуть бечёвку, которая станет ориентиром, относительно которого будут выравниваться колёса. Угол измеряется транспортиром.

Второй способ – измерение дистанций от натянутой бечёвки до колеса.

Корректировка показателей схождения и развала с использованием специального оборудования

К сожалению, статистические наблюдения демонстрируют, что используемые в нашей стране компьютерные стенды зачастую дают не слишком хорошие результаты, поскольку большая их часть используется неоткалиброванными.

Важную роль в процессе наладки играет опыт и квалификация специалиста, проводящего настройку. про сход-развал:

Разновидности оборудования

Для проведения настройки развала-схождения следует обращаться в автосервис. В распоряжении мастеров есть специальные стенды, которые позволяют им обнаружить незаметные глазу зазоры и выполнить необходимые манипуляции по корректировке.

По принципу работы аппараты делят на несколько видов:

  1. Оптические. Самые первые агрегаты для регулировки РС. Процесс исследования на них занимает много времени, при этом возможны погрешности.
  2. Лазерные. Разновидность оптического оборудования. Производят измерения углов с помощью лазерного луча.
  3. Компьютерные. Современное высокоточное оборудование, сбором и обработкой информации в котором занимаются электронно-вычислительные устройства. Стенды 3D составляют трехмерную проекцию транспортного средства. Они помогают выполнять работы по диагностике и регулировке максимально точно и быстро.

Оптический стенд

В оптическом стенде для измерений используются световые лучи. Они исходят из специальных трубок, размещенных на ободьях колес. Во время измерений световой пучок проецируется на экран с линейной и угловой шкалами. Снятые показания специалисты сравнивают с нормативами.

Подобное оборудование считается устаревшим. Среди его преимуществ – долговечность и неприхотливость в обслуживании. Однако на современных СТО оно не встречается.

Лазерное оборудование

По принципу работы такие стенды схожи с оптическими агрегатами. Однако в качестве источника измерения выступает направленный лазерный луч.

Работа системы организована просто:

  • на автомобиль на одинаковом расстоянии друг от друга и по отношению к шкалам измерения устанавливаются лазерные излучатели;
  • на шины монтируются зеркала (параллельно плоскости вращения), напротив которых устанавливаются измерительные шкалы;
  • лазерные лучи калибруются так, чтобы линия их прохождения шла параллельно колесной плоскости;
  • луч, отраженный от зеркал, должен вернуться в исходную точку (это и есть нулевое деление шкалы);
  • при отклонениях он упадет выше или ниже, что покажет величину погрешности.

Стенды отличаются точностью измерений и позволяют калибровать одновременно все колеса машины. Однако на одно исследование уходит около часа, поскольку настройка зеркал и лазерных генераторов проводится вручную. Это требует сноровки и опыта специалистов. При выполнении работ некомпетентным механиком возможны погрешности.

Компьютерные комплексы

Стенды на базе электронно-вычислительных машин работают за счет датчиков, которые фиксируются на измерительных головках оборудования. Располагаясь на колесах, датчики с высокой точностью фиксируют свое положение в пространстве и передают эту информацию на компьютер. После ее обработки система выдает графики, отчеты и оценочные диаграммы.

Стенды современных станций технического обслуживания в 90% являются компьютерными. Они могут различаться по дизайну, способу передачи информации и электронике, которая производит измерения.

Для снятия показаний применяются такие типы датчиков:

  • проводные, используемые в кордовых стендах;
  • инфракрасные, связь которых с компьютерным блоком поддерживается с помощью проводов;
  • бесконтактные, использующие дистанционный принцип исследования.

После каких работ необязательно делать сход-развал

Схождение-развал – процедура не из дешевых, и часто недобросовестные сервисы уверяют водителей, что после проведения той или иной работы ее обязательно нужно провести. Ниже приведены наиболее распространенные ситуации, когда водителю может показаться, что необходимо выполнить сход-развал колес, но на самом деле этого не требуется.

Замена шин

Самое распространенное заблуждение, что при замене зимней резины на летнюю и наоборот требуется выполнять сход-развал. Это не так, поскольку на параметры схождения и расхождения колес замена резины, выполненная стандартным образом, никак не влияет. Если после замены шин автомобиль начало тянуть самопроизвольно в сторону при движении по прямой, следует первым делом проверить резину на равномерность износа.

Замена амортизаторов

Рекомендуем прочитать:
Как прокачать амортизаторы перед установкой

После замены амортизаторов не требуется выполнять сход-развал колес, поскольку от них практически никак не зависят рулевые тяги и шаровые опоры. Во время замены амортизаторов данные элементы рулевого управления не затрагиваются, их даже не требуется раскручивать.

Замена стабилизаторов

Ситуация со стабилизаторами идентична амортизаторам. После их замены не требуется выполнять сход-развал колес, поскольку при проведении работ не затрагиваются ключевые элементы подвески и рулевого управления.

Определяемся с формулировками

Важность правильного положения колёс автомобиля

От того, насколько правильно отрегулировано положение колёс автомобиля, будет зависеть целый ряд характеристик авто:

  • устойчивость машины к заносам и переворачиванию в ходе движения;
  • маневренность и управляемость автомобиля;
  • экономичность в плане расхода топлива;
  • ресурс автомобильных шин.

Положение колёс автомобиля изменяется, если:

  • были выполнены ремонтные операции, затронувшие подвеску или систему рулевого управления автомобилем;
  • машина на дороге «поймал» яму, вследствие чего деформировался диск;
  • автомобиль получил сильный удар;
  • машина долгое время передвигалась по неровной дороге;
  • пришли в негодность тяги и рулевые наконечники;
  • увеличился люфт продольных и поперечных тяг и сайлент блоков рычагов;
  • погнулся мост (в случае моделей с неразрезным мостом);
  • износился ступичный подшипник;
  • неисправна шаровая опора поворотного кулака;
  • неисправна опора амортизатора в кузовной чашке.

Как выбрать СТО

Многие станции технического обслуживания могут заверять, что ими предоставляется качественная настройка развал-схождения. Однако если мастер только что пригнанное авто сразу ставит на стенд и начинает настройку – можно свободно прерывать процедуру, и искать другое СТО.

Дело в том, что правильный угол наклона колес невозможно установить при неисправной подвеске машины. По этой причине профессионал вначале убедится, что данная система в авто исправна. В результате диагностики часто выявляются скрытые проблемы, которые впоследствии повлияют на положение колес.

Только после того, как мастер проведет диагностику подвески и ходовой части, он приступает к настройке развал-схождения. Исправные детали имеют минимальный люфт (а в некоторых он вообще должен отсутствовать). В противном случае угол положения колес будет выставлен некорректно (если вообще на неисправной ходовой у мастера получится это сделать).

По этим причинам перед тем, как дать специалистам приступить к настройке машины, следует уточнить, делают ли они диагностику ходовой части или нет.

И еще один нюанс. Если водитель долгое время ездил на машине со сбитым развалом, то покрышки на ней уже успели износиться. Бывает так, что после качественной настройки машина все равно ведет себя нестабильно

В этом случае следует обратить внимание на качество резины, а в идеальном варианте – заменить ее на новую

О том, как можно сделать развал-схождение в домашних условиях, смотрите в следующем видео:

Развал — Схождение. Дедовским способом своими руками. Сход Развал без СТО

Watch this video on YouTube

Измерение продольного и поперечного угла наклона оси поворота

Наибольший интерес представляет измерение параметров наклона поворотных осей. Их положение определяется двумя ключевыми характеристиками: поперечным наклоном и продольным (кастером).

Короткое видео (2 мин) о том, что такое кастер

Если бы колеса авто могли выворачиваться на 90 градусов и становиться поперек кузова, эти параметры можно было бы легко вычислить с помощью инклинометра. Но в реальных условиях этого сделать невозможно, поэтому нужно ограничиваться поворотом на 20 градусов в обе стороны относительно нулевого положения. Разницу полученных углов нужно умножить на дополнительный коэффициент 1,5 – это необходимо для компенсации погрешностей, которые допускаются в процессе замеров.

Для измерения кастера колба пузырькового уровня должна быть закреплена перпендикулярно плоскости колеса.

Чтобы определить кастер, сначала нужно развернуть каждое колесо на 20 градусов перед осью поворота: правое влево, а левое вправо. При этом нужно выставить угломер на ноль или записать полученные результаты. Далее колеса разворачивают за ось поворота: правое вправо, левое влево.  Если угол, измеренный позади оси поворота больше угла измеренного перед осью поворота, то кастер положительный. Если наоборот, то кастер отрицательный. Угломер при этом должен показывать небольшую разницу в несколько градусов. Эту разность следует умножить на тот же коэффициент 1,5. К примеру, если угломер показал значение +2 градуса, то величину кастера нужно принять за +3 градуса.

Аналогичным способом вычисляют поперечный наклон, но при этом угломер устанавливают в несколько ином положении. Для дополнительного удобства можно использовать смартфон, на который следует заранее установить приложение, моделирующее два взаимно перпендикулярных пузырьковых уровня. Также для этих целей сгодится и обычный строительный уровень, желательно с вращающимся пузырьком.

Для измерения поперечного наклона оси поворота колба пузырькового уровня должна быть закреплена параллельно плоскости колеса.
Измерение уровнем поперечного наклона оси поворота.

Если задача заключается не в измерении конкретных числовых значений наклонов, а лишь в их сравнении (они всё равно не регулируются на большинстве автомобилей), то результаты не обязательно умножать на поправочный коэффициент 1,5. Главное – убедиться в том, что углы равны на обеих полуосях (справа и слева).

В процессе самостоятельных замеров не обязательно строго соблюдать поворот колес ровно на 20 градусов, особенно когда нет соответствующих инструментов для определения этих углов (например, проградуированных поворотных кругов). Можно выворачивать руль примерно на 3/4 оборота. Необходимо следить, чтобы при повороте влево и вправо руль фиксировался в симметричных положениях. Для этого можно нанести какие-либо пометки в нижней части рулевого колеса. При нулевом положении руля линия, соединяющая метки, должна проходить строго горизонтально.

Еще один способ добиться точных результатов – начертить углы на асфальте возле колес при помощи транспортира. При отсутствии этого инструмента можно использовать квадратный лист бумаги с равными сторонами. Сложив его по диагонали, получим угол 45 градусов. Затем один угол снова складывается пополам, получается угол около 22,5 градуса, что близко к стандартным 20. Далее лист нужно приложить к колесу и очертить его грань мелом, тем самым создав нужные пометки на асфальте.

Разметка углов для поворота колеса

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

  • если диск смялся при въезде в яму на высокой скорости;
  • если проводился ремонт ходовой;
  • если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
  • если при езде ясно чувствуется «увод» авто в сторону;
  • если покрышки начали изнашиваться гораздо быстрее;
  • если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

  1. Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
  2. Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
  3. Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Какими должны быть углы установки колёс

Нормальный угол развала зависит от подвески, стоящей в авто. Машины, не использующие McPherson, имеют небольшой положительный развал — в пределах 2 градусов. На авто с подвеской McPherson угол либо отрицательный, либо нулевой (ось перпендикулярна дороге).

Что касается схождения, то для автомобилей с McPherson корректным является нулевое значение, для машин с подвесками других видов — положительное. Если угол отрицательный, нужно срочное регулирование.

Нормальное значение кастера (независимо от вида подвески) — 6 градусов. Положительный угол позволяет автомобилю быть более устойчивым на высоких скоростях, однако в то же время увеличивает усилие, необходимое для рулевого управления.

Когда нужно проводить регулировку схождения и развала?

Регулировка РС может быть плановой и внеплановой. В плановом варианте ее регулярность зависит от рекомендаций производителя транспортного средства. Отечественные автомобили нуждаются в процедуре каждые 10-15 тыс.км пробега. Зарубежные транспортные средства следует показывать мастерам СТО через 30 тыс.км пробега. Отвечая на вопрос, как часто делать развал-схождение, специалисты советуют обращаться в сервис не реже, чем раз в год. Лучшее время – весна, при замене зимней резины.

Внеплановые процедуры по регулировке могут понадобиться в таких случаях:

  • ускоренный износ покрышек или замена резины;
  • самопроизвольное отклонение автомобиля в сторону во время движения по трассе;
  • боковой удар колеса о препятствие, из-за чего наблюдается вмятина на диске;
  • замена деталей ходовой части (амортизаторов, рычагов подвески, сайлентблоков и иных элементов);
  • изменение параметров дорожного просвета (укорачивание или удлинение пружин);
  • после длительной езды по дорогам без качественного покрытия;
  • агрессивный стиль вождения.

Результат регулировки развала-схождения:

  • повышение устойчивости автомобиля;
  • улучшение управляемости;
  • минимальный риск заносов;
  • экономия топлива;
  • снижение износа покрышек.

Полезные советы

Как показывает практика, углы установки колес являются важным параметром и требуют постоянного контроля и регулировки. На деле, ремонт подвески, рулевого управления (например, замена амортизаторов и т.д.) приведет к тому, что установочные углы колес меняются. Также в процессе эксплуатации автомобиля указанные параметры постепенно изменяются (износ подвески, езда по неровностям и т.д.)

Чтобы упростить и ускорить регулировку развала и схождения после ремонта ходовой части, перед снятием деталей подвески рекомендуется все соединения метить, чтобы затем точно совместить их расположение по отношению друг к другу при обратной сборке.

Для этого можно использовать краску или наносить метки зубилом. Кстати, если работы затрагивают рулевые тяги, нужно считать число оборотов во время выкручивания наконечников из рулевых тяг.

Что касается развала – схождения, даже если с подвеской все в порядке, оптимально делать проверку и регулировку углов установи колес каждый раз после смены зимней и летней резины по сезону.

Получается, на развал нужно заезжать каждые 6 месяцев или 25-30 тыс. км. Как правило, этого достаточно, чтобы углы сбились сами по себе, особенно при езде по плохим дорогам. При этом регулировка развала-схождения не стоит слишком дорого, чтобы на ней экономить. Тем более, выставленные углы позволяют улучшить управляемость и стабилизировать авто на дороге, а также увеличить срок службы  покрышек.

В свою очередь, отклонение некоторых параметров всего лишь на минуты (даже не градусы) от нормы может стать причиной того, что управляемости автомобиля заметно меняется в худшую сторону. По этой причине делать развал-схождение нужно только у проверенных специалистов.

При этом наличие современного оборудование не означает, что все регулировки будут выполнены правильно и максимально точно. Результат зависит, прежде всего, от опыта и квалификации самого специалиста.

В результате даже после регулировки на современном стенде нужно выполнить заезд на автомобиле. Если поведение машины на дороге вызывает нарекания, тогда нужно искать причину или выполнять регулировки повторно.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

  • У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
  • У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

Схождение — разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение — это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

Регулирование развал-схождения на стенде в автосервисе

Цена проверки в автосервисе

ПОСМОТРЕТЬ

Многие автолюбители регулируют параметры колес, в том числе и задних, самостоятельно в гараже с ямой или на эстакаде. Все расстояния замеряют с помощью линейки или рулетки и отвеса. Поскольку от этих параметров и их регулировки зависит безопасность вождения, то лучше, чтобы эти работы проводились специалистами в специализированной мастерской.

К тому же, развал схождение стоит не очень дорого – от 800 руб. Однако мастер осмотрит авто и проведет полную его диагностику. На руки водителю выдается распечатка с указанием значением каждого угла.

Самое короткое время оформления и соблюдение сроков.

Статьи

Когда я учился, нам на лекциях рассказывали о развале-схождении, сегодня все чаще говорят: сход-развал. Но как бы ЭТО ни назвалось, а правильные углы установки колес автомобиля, выверенные автомобильными конструкторами и испытателями на полигонах, надо неукоснительно выдерживать.

И для начала определимся с терминами, а это:

  • развал колес (положительный или отрицательный);
  • схождение колес (положительное или отрицательное);
  • кастер;
  • избыточная и недостаточная поворачиваемость;
  • факторы, влияющие на углы установки колес.

И начнем с факторов

Неправильно выставленные колеса по отношению к дорожному полотну формируют целый пакет этих самых негативных факторов, влияющих на управляемость автомобиля.

Во-первых, это – безопасность. Автомобиль, неадекватно реагирующий на ваше руление – это прямая (или, сказать точнее, кривая) дорога в кювет либо на встречную полосу движения.

Во-вторых, это, как минимум, повышенный износ элементов подвески, тех же подшипников в ступицах, так называемых «шаэсов» – шарнирных соединений, большинству автовладельцев известных как сайлент-блоки.

Но если первое, адекватность поведения автомобиля на дороге, проявляется только на высоких скоростях или при активном рулении (в автоспорте, например), то второе, износ элементов подвески, менее заметно и не столь затратно в силу «копеечных» цен за «все эти резиночки» в подвеске. А вот замена верхних и нижних опор (или их подшипников) – это операция с применением активных разборо-сборочных работ, то есть, уже куда более ощутимая финансово.

А самая наглядная и гораздо большая водительская печаль – это повышенный износ протектора шины, и нет большего разочарования в глазах водителя, когда встает необходимость банально выкинуть на свалку «блин, еще почти новое» колесо.

Итоги

Настройка геометрии колес — важная работа, которая должна своевременно выполняться с привлечением специалистов своего дела. Главное, чтобы проверка производилась на современном оборудовании с помощью квалифицированного и обученного мастера.

В завершение выделим следующие советы.

Проверяйте даже новый автомобиль. Покупая машину из салона, вы получаете транспорт со всеми необходимыми настройками. Но через определенный километраж происходит просадка всех деталей, из-за чего параметры развал-схождения меняются.

Чтобы избежать проблем, рекомендуется загонять машину на стенд после двух тысяч километров.

В случае ремонта или замены элементов подвески желательно проверить и отрегулировать геометрию колес. Единственное, что не влияет на этот параметр, так это установка новых втулок стабилизатора.

Изменение геометрии чаще всего происходит при ударе колеса о препятствие или при попадании в яму.

В случае повреждения колес или элементов подвески (передней или задней) должна быть произведена компьютерная диагностика.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
