Датчик положения коленвала и распредвала дпкв / дмрв: диагностика и характеристики

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле , достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

ВАЗ P0335 Неверный сигнал датчика положения коленчатого вала

Код Р0335 заносится, если:

коленчатый вал проворачивается; за один поворот коленчатого вала двигателя контроллер считывает меньше 58 или больше 60 зубьев на задающем диске шкива коленчатого вала. При возникновении постоянной неисправности лампа «CHECK ENGINE» загорается через 2 драйв-цикла.

ЧТО ПРОВЕРЯТЬ:

1. Проверяются провода и сопротивление датчика положения коленчатого вала. Сопротивление может незначительно изменяться при повышении температуры.

2. Выходной сигнал датчика должен иметь амплитуду напряжения переменного тока около 0,3 В при оборотах прокручивания коленчатого вала стартёром.


КАК ПРОВЕРЯТЬ:

1. С помощью меню «Ошибки» очистите коды ошибок. Проворачивайте коленчатый вал в течение 10 секунд или до пуска двигателя.

Код P0335 — непостоянный Если он не заносится и отсутствуют другие коды, проанализируйте условия возникновения кода. Проверьте задающий диск на шкиве коленчатого вала на отсутствие зубьев, биение и другие повреждения. Нарушение контактов в колодке датчика или контроллера может вызвать занесение непостоянного кода Р0335. Также занесение непостоянного кода Р0335 может вызвать повреждённый экран жгута датчика.

2. Выключите зажигание. Отсоедините колодку жгута от контроллера. Измерьте мультиметром сопротивление между контактами «48» и «49» колодки жгута.

При сопротивлении 550 Ом и менее — провода датчика замкнуты между собой или неисправен датчик.

При сопротивлении 750 Ом и более — неисправны соединения или неисправен датчик.

3. Если сопротивление в пределах 550-750 Ом, подготовьте мультиметр для измерения напряжения переменного тока. Поворачивая коленчатый вал, контролируйте напряжение между контактами «48» и «49» колодки жгута.

Если напряжение ниже 0,3 В, неисправны соединения или неисправен датчик.

Если напряжение выше 0,3 В, присоедините колодку жгута к контроллеру. При работающем двигателе очистите коды ошибок с помощью меню «Ошибки». Проворачивайте коленчатый вал в течение 10 секунд или до пуска двигателя. Если код Р0335 заносится повторно — проверьте состояние задающего диска на шкиве коленчатого вала на отсутствие зубьев, биение и другие повреждения. Если диск неисправен, замените его.

При работающем двигателе вновь очистить коды ошибок. Проворачивайте коленчатый вал в течение 10 секунд или до пуска двигателя. Если код Р0335 заносится повторно — замените контроллер.

После ремонта запустите , сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

autoscaner.by

Характеристика ДПКВ

Что такое ДПКВ, каковы симптомы неисправности датчика коленвала, как в случае обнаружения неполадок снимать и менять контроллер? Для начала разберем основные вопросы, касающиеся места расположения и принципа функционирования.

Местонахождение, функции и принцип действия

Перед тем, как проверить датчик положения и поменять устройство, нужно узнать, где оно расположено. Место установки на большинстве транспортных средств неудобное, поскольку при необходимости замены автовладельцу будет тяжело до него добраться. Девайс расположен на специальном кронштейне, рядом со шкивом привода генераторного устройства.

Конструктивно эта деталь состоит из следующих элементов:

  • чувствительный компонент, представляющий собой намагниченный металлический сердечник;
  • разъем датчика, использующийся для подключения к бортовой сети машины;
  • корпус, как правило, цилиндрической формы, выполненный из пластика либо алюминия;
  • основание с фланцем, а также технологическим отверстием для фиксации;
  • проводе с эмалированной изоляцией.

Для того, чтобы устройство было более надежным и быстро не вышло из строя, обмотка девайса герметизирована с помощью специальной термоактивной полимерной смолы. Как известно, на диске коленвала имеется 58 зубьев, которые расположены по окружности, расстояние между ними составляет 6 градусов. На диске остается специальное место для двух зубчиков, оно используется для определения начального положения коленвала, что позволяет генерировать сигналы синхронизации.

Как работает датчик положения коленчатого вала? При повороте диска зубчики воздействуют на ДПКВ, изменяя его магнитное поле, в результате чего образуются импульсы. От ДПКВ сигнал передается на электронный блок управления, таким образом, предупреждая его о частоте и положении вала. Именно это считается основанием для вычисления момента времени, в соответствии с чем ЭБУ корректирует зажигание, а также работу топливных форсунок.

В том случае, если ДПКВ будет передавать неверные сигналы, в системе будет нарушена цикличность срабатывания форсунок и зажигания. Соответственно, в конечном итоге это может привести к некорректной работе силового агрегата, а также его полной остановке и невозможности эксплуатации авто.

Случаи нестабильной работы ДВС и попытки устранения

В процессе эксплуатации мотор может подергиваться. Иногда просто невозможно нормально ехать на машине. Специалисты по обслуживанию автомобилей называют разные причины. Так, одни говорят, что в нестабильной работе виновна прокладка под головкой блока цилиндров. Но последующая замена ее ничего не дает. Второй специалист-диагност утверждает, что виной всему клапаны. Однако после регулировки результата снова нет. Специалист по впуску твердит, что карбюратор/инжектор никуда не годится и нужно покупать новый либо чистить. Но, естественно, результат снова неудовлетворительный.

Что бы ни делали, а двигатель работает с перебоями. А оказывается, что в данном случае проблема заключалась в разъеме трамблера – в фишке, которую подсоединяют к распределителю зажигания. Из-за этого нарушен контакт. Как видно, не всегда нестабильная работа связана с карбюраторами, свечами и прочими узлами. Чаще виновата электропроводка. Мы подробно остановимся на этом.

[Решено] Прошу о помощи (машина не заводится Р0335 ошибка датчика синхронизации КВ) — бортжурнал Лада 2109 2003 года на DRIVE2

Машина бывало и раньше не заводилась на горячую, переборка стартера думал решила этот вопрос, но вчера вновь постигла эта напасть, после того как подостыла, завелась с горем пополам.Проехал пару км, машина начала дергаться и заглохла. Через 15 минут я ее завел попытки с 15-й, на холостом ходу работает ровно, на газ реагирует. Ставлю передачу, начинаю трогаться — дергается и глохнет. Уже не заводится. Жду дядю, который бросив все дела, кинулся на подмогу. Пока его ждал, смог таки завести машину и погреться. Когда подцепили трос, начали движение — машина заглохла! не жал газ, передача не была включена, почему она заглохла, так и не понял, после этого я ее так и не завел.Сегодня зарядил аккум, пошел заводить — ни в какую. Чих пых, тыр тыр тыр, пытается но не заводится.

Продиагностировал через ноутбук вылазит одна и та же ошибка

Проверил метки ГРМЗамерил сопротивление на ДПКВ — 630 Ом

Покрутил колесо в воздухе на передаче — напряжение на датчике до 0.3 В

Может кто сталкивался с подобным, или есть какие-то соображения по этому поводу? Жду любой помощи и советов

РЕШЕНИЕ (конкретно в моем случае)Осмотреть провода подходящие к датчику визуально, может быть обрыв

НО! он может и не выдавать себя, потяните за провод, если он отгнил внутри, то изоляция без труда порвется.

Один провод у меня вообще отделился, а второй без труда оторвалсяВзял новый разъем за 100РНа весь ремонт с походом в магазин ушло 40 минут

Как прочитать ошибки

Для того чтобы считать ошибки необходимо подключиться к портативному или планшетному ПК, а другим концом кабеля к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

и ремонт блока управления.

  • Кабель K-line.
  • Ноутбук или планшет.
  • Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем. Оптимальным для использования считаются программы: Open Diag Free, Tyranus Daewoo Scanner, Диагностика ЭСУД (KWP_D) и Chevrolet Explorer v1.7.

Коды, связанные с P0016

  • P0010 — цепь датчика положения распредвала «A», банк 1.
  • P0011 — ошибка синхронизации положения впускного распределительного вала «A», банк 1.
  • P0012 — положение распределительного вала «A», превышение времени задержки , банк 1.
  • P0013 — цепь датчика положения распредвала «B», банк 1.
  • P0014 — ошибка синхронизации положения распределительного вала «B», банк 1. Cм. код неисправности P0011.
  • P0015 — положение распределительного вала «B», превышение времени задержки , банк 1. См. код неисправности P0012.
  • P0017 — рассинхронизация положения коленвала и распредвала, банк 1, датчик B.
  • P0018 — рассинхронизация положения коленвала и распредвала, банк 2, датчик A.
  • P0019 — рассинхронизация положения коленвала и распредвала, банк 2, датчик B.
  • P0020 — цепь датчика положения распредвала «A», банк 2.
  • P0021 — ошибка синхронизации положения впускного распределительного вала «A», банк 2.
  • P0022 — положение распределительного вала «A», превышение времени задержки , банк 2.
  • P0023 — цепь датчика положения распредвала «B», банк 2.
  • P0024 — ошибка синхронизации положения распределительного вала «B», банк 2.
  • P0025 — положение распределительного вала «B», превышение времени задержки , банк 2.

Предназначение

ДПКВ нужен для определения расположения коленчатого вала и передачи данных на ЭБУ силового агрегата, что позволяет обеспечить оптимальную работу впрыска. Говоря другими словами, точно определить момент подачи топлива в цилиндры при нахождении поршней в верхней мертвой точке (ВМТ), синхронизировать взаимодействие зажигания и топливных форсунок.

Этот узел дает возможность установить:

  • текущее угловое расположение коленчатого вала;
  • частоту вращения;
  • направление верчения.

Полученная информация обрабатывается и на ее основании подается соответствующая команда исполнительным элементам системы впрыска, отвечающим за подачу топлива в определенные цилиндры и поджиг рабочей смеси.

Как исправить ошибку P0335?

Осмотрите зубья маховика и ремень ГРМ. При необходимости замените его.

Отсоедините жгут и осмотрите все провода, подключаемые к ДПКВ на повреждения, убедитесь, что все соединения в целости. Прозвоните мультиметром провода. Для этого сначала включите зажигание, но не запускайте двигатель. Черным проводом мультиметра коснитесь корпуса машины, а красным поочередно исследуйте выводы разъема. На одном из разъемов должно быть напряжение 5 В. Если такого разъема не обнаружите, значит жгут поврежден.

ДПКВ сам по себе выходит из строя нечасто. Обычно код 0335 указывает на неисправности не в самом датчике, а в цепи, связанной с ним. Но если он выходит из строя, он не подлежит ремонту. Открутите единственный болт и вытащите устройство. Осмотрите его на наличие металлической стружки и другие повреждения. Возможно, датчик вышел из строя и его необходимо поменять.

Если прибор внешне целый, проверьте его мультиметром, предварительно установив режим омметра. Бесконечность укажет на обрыв в сети, а 0 говорит о коротком замыкании. Показания омметра должны соответствовать указанному в тех паспорте. Если имеются отклонения, значит, датчик имеет неполадки.

Не устраненная вовремя ошибка 0335 способна повлечь за собой более серьезные проблемы в двигателе.  И чтобы не оказаться с заглохшим мотором где-нибудь, где нет аварийных служб, необходимо при появлении информации об ошибке ДПКВ провести диагностику машины самостоятельно, или отправиться в автосервис, где неисправности устранят быстро и профессионально.

Помогите с ошибкой двигателя — бортжурнал Лада 2110 Ба́мблби 2002 года на DRIVE2

Мужики проблема вот в чем… Помыл седня машину Жены 2112 и помыл двигатель! после все продул тщательно — завел ее без проблем! поехал менять пружины на ней. менял сам возле гаража часа 2 — собрал и начал собираться за ней на работу. Завожу — ЗАВЕЛАСЬ без проблем. поехал в другой конец города — никаких проблем. Забрал ее и по дороге обратно много раз останавливались, глушил ее уходили по магазинам и опять заводил без проблем. Приехал домой поставил — все отлично! и вот спустя 4 часа завожу ее ехать а она тупо крутит но не заводится… бортовик выдает ошибку 0335 ОШИБКА ДАТЧИКА СИНХРОНИЗАЦИИ КВ — это что такое вообще ? куда лезть смотреть ? все фишки с датчиков снимал — все сухо … все одето на место — ни где ничего не оторвано. но не заводится…

Методы диагностики ДПКВ

При определении исправности датчика положения коленвала руководствуются принципом – от простого к сложному. Иными словами сначала осмотр, далее проверка характеристик приборами (омметр, осциллограф или компьютер). Отсутствие подвижных частей и простота конструкции элемента делает его достаточно надежной деталью. Поэтому датчик коленвала в редких случаях приходит в негодность сам. Чаще всего он получает механические повреждения при проведении ремонтных работ под капотом автомобиля или в результате попадания посторонних предметов между датчиком и зубчатым колесом.

Прежде чем приступить к выполнению работ по диагностике электронного компонента, нужно отметить его исходное положение на моторе. После демонтажа устройство проверяют на предмет дефектов внешних поверхностей. Если ДПКВ загрязнен, имеет коррозию на контактной группе, то его нужно очистить спиртом. В случае, когда осмотр показал отсутствие дефектов, можно проводить его диагностику с применением специальных приборов. Проверку желательно проводить при помощи мультиметра, который можно переключать в разные режимы.

1. Метод проверки омметром

Данный способ простой и доступный, но не гарантирует выявление поломки. С его помощью замеряют сопротивление катушки. Для этого достаточно одновременно прикоснуться щупами к выводам катушки. Полярность прикосновения в данном случае не принципиальна.

Показатель сопротивления зависит от характеристик катушки и обычно находится в диапазоне 500-700 Ом. Для определения значения сопротивления вашей модели датчика необходимо посмотреть в описании ДПКВ или поискать в интернете.

Мультиметр используется следующим образом:

  1. Выставляем измеряемый параметр (сопротивление) в диапазоне близком к измеряемому показателю, но не ниже.
  2. Прикасаемся щупами к концам датчика и смотрим показания.

Если показатели близки к нормативным, то катушка исправна. Недостатком данного метода является то, что он не всегда указывает на неисправность датчика коленвала. Поэтому желательно провести проверку с помощью других методов.

2. Проверка показателей индуктивности

При возбуждении у всех катушек появляется показатель индуктивности, в том числе и у катушки, находящейся в корпусе датчика коленвала. Метод диагностики сводится к измерению данного показателя.

При проверке индуктивности необходимо наличие мегаомметра, сетевого трансформатора, измерителя индуктивности и вольтметра. Для определения показателя проводят следующие действия:

  1. Мультиметром замерить индуктивность катушки (стандартные значения находятся в районе 200-400 мГн).
  2. Используя мегаомметр, замерить сопротивление изоляционного слоя между концами ДПКВ (данные должны быть выше 0,5 Мом).
  3. Сетевой трансформатор используется для размагничивания катушки датчика (отклонения говорят о необходимости замены детали).

: Проверка ДПКВ , проще не придумаешь. Диагностика инжектора.

3. Диагностика с помощью осциллографа

Наиболее продвинутый и точный метод определения исправности детали — проверка осциллографом. Диагностическую работу проводят при работающей силовой установке.

Использовать осциллограф для проверки исправности можно и на демонтированном датчике коленвала. Для этого необходим электронный осциллограф и специальное программное обеспечение. При этом проверка проводится по алгоритму:

  1. К выводам датчика положения коленвала нужно подсоединить щупы;
  2. Запустить программное обеспечение;
  3. Поводить возле детали любым металлическим предметом.

При исправном датчике на экране прибора строится график на основании показаний ДПКВ.

Если деталь реагирует на движение металлического предмета, то он исправен. Но более точным будет результат его проверки на работающем ДВС.

Самым простым, надежным и быстрым способом определения работоспособности ДПКВ является установка взамен проверяемого заведомо исправного датчика синхронизации. И если проблемы с автомобилем исчезают, то вывод однозначен – деталь неисправна и ее нужно заменить.

При установке следует учитывать правильность установки: соблюдение необходимого зазора между ДПКВ и маховиком. Узнать этот показатель можно из инструкции к датчику либо из интернета, но в среднем он составляет 0,5-1,5 мм.

Источник

Что делать, если возникла ошибка P0134

Для устранения ошибки P0134, сообщающей о потере сигнала с датчика кислорода, потребуется провести диагностику цепи питания датчика и проверить его непосредственно. Для этого автомобиль необходимо поставить на «яму» или эстакаду. Начать проверку рекомендуется с диагностики проводки. Если с ней проблем нет, а контакты не окислены, можно переходить непосредственно к проверке исправности датчика.

Перед тем как приступать к диагностике датчика вольтметром, нужно его визуально осмотреть. Если имеются неисправности с нагревателем датчика или смесь излишне обогащена, на датчике будут следы сажи, которая часто засоряет элемент, вследствие чего он выходит из строя. Еще одной распространенной причиной поломки лямбда-зонда является повреждение его свинцом, излишне содержащимся в используемом бензине. Если же на датчике кислорода присутствуют белые отложения, это говорит о плохих присадках в используемом топливе.

Если внешний осмотр датчика кислорода не помог выявить проблему, можно переходить к его проверке вольтметром. Диагностика датчика кислорода происходит следующим образом:

  1. Двигатель автомобиля необходимо прогреть до рабочей температуры;
  2. Далее щупы мультиметра, переведенного в режим вольтметра, подключаются между сигнальным проводом и проводом массы;
  3. Обороты двигателя автомобиля повышаются до 2500-3000 за минуту.


В момент проведения теста необходимо следить за показателями сигнала с датчика кислорода. Полученные данные сравниваются с эталонными значениями, приведенными в книге по технической эксплуатации автомобиля. Обычно, сигнал должен варьироваться от 0,2 до 0,9 Вольт.

Обратите внимание: В редких ситуациях выход из строя датчика может быть связан не с отсутствием изменения сигнала или его варьированием в неправильных значениях, а с медленным откликом лямбда-зонда. Считается, что каждую секунду должно происходить изменение показаний измерения на прогретом двигателе

Согласно общему правилу, датчик кислорода необходимо менять каждые 100 тысяч километров пробега. Поэтому, если возникла ошибка P0134, и пробег машины приближается к 100 тысячам или преодолел данное значение, можно смело менять датчик кислорода без проверки, поскольку вскоре он все равно выйдет из строя.

(410 голос., средний: 4,56 из 5)

Устранение ошибок и сброс

Устранить ошибки ЭБУ достаточно просто. В программе для считок необходимо найти нужную неисправность и расшифровать ее. Затем, рекомендуется устранить проблему, по которой возникла ошибка. Последним этапом становится сброс. Его можно найти в инструментах программы или действиях.

Многие автолюбители делают ошибку при работе с программным обеспечением, поскольку они «обнуляют» не сами ошибки, а все программное обеспечение, таким образом, остается только оболочка ПО автомобиля. После таких действий, обычно, автомобиль может не запуститься и требуется программная настройка оборудования или замена всего программного обеспечения в целом. Поэтому, рекомендуется в данном случае обращаться на автосервис, где сделают все правильно.

Как проверить ДПКВ самостоятельно – 3 разных способа

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

Как проверить датчик положения коленвала Омметром

Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:

  1. Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
  2. Если с зазором все в порядке, до демонтируем устройство с авто.
  3. Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
  4. Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
  5. После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
  6. При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Проверка показателей индуктивности датчика коленвала

Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:

  • вольтметр, желательно цифровой;
  • мегаомметр;
  • измеритель индуктивности;
  • сетевой трансформатор.

Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.

Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.

При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.

Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности

При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)

Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).

Как проверить датчик положения коленвала при помощи осциллографа

Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

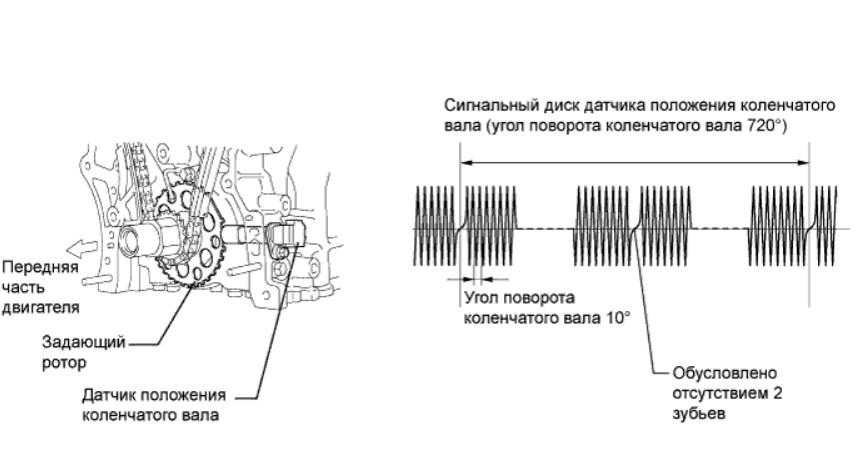

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке.
Осциллограмма индуктивного ДПКВ имеет следующий вид:

Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена

Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов.
На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.

А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.

Как отремонтировать ДПКВ?

К сожалению, ДПКВ не поддаётся ремонту, НО! Чаще всего неисправность возникает не в самом датчике, а в цепи датчика. Иными словами, если ДПКВ сломался, то его нужно заменить на новый, но перед заменой нужно проверить проводку, подходящую к датчику.

При неисправном датчике, бортовой компьютер или диагностика выдаёт следующие ошибки:

  • Ошибка 0335 – неверный сигнал ДПКВ.
  • Ошибка 0336 — Ошибка сигнала датчика положения коленчатого вала.
  1. Чаще всего провода ломаются в районе разъёма. При чём, изоляция остаётся невредимой, поэтому определить на глаз обрыв провода не получится. В данном случае делаем следующее: снимаем колодку проводов с датчика, и поочерёдно попробуем вытянуть провода, приложив небольшое усилие. Если произошёл обрыв, то вы порвёте изоляцию и вытяните кусок оборванного провода.
  2. Неисправность ДМРВ. Да, Да, Именно он! При неисправном ДМРВ, ошибка (0335) датчика положения коленвала выскакивает при включении зажигания. Дело в том, что, когда мы проворачиваем ключ зажигания, запускается процесс диагностики ДПКВ с использованием сигнала о расходе воздуха.
  3. Так же ошибка 0335 может возникать в следствии импульсных помех, создаваемых проводкой генератора.
  4. Износилась демпферная резина на шкиве, или сам шкив. В данном случае, шкив будет вращаться «восьмёркой».
  5. Поломались зубья на шкиве, поэтому датчик получает импульс, не совместимый с работой двигателя.
  6. Неисправность самого датчика — проверьте ДПКВ (Как проверить и заменить ДПКВ?).
