Все про датчик положения дроссельной заслонки(дпдз) нивы шевроле

После чистки дроссельной заслонки загорелся «чек»

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается. Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие. На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Если зазор большой, тогда в работе управляющих систем регулировки холостого хода происходит сбой. В норме чрез заслонку, которая находится в закрытом положении, идет небольшое количество воздуха. Воздух также в минимальном количестве проходит чрез небольшой зазор, который имеется между торцами «пятачка» и стенками дроссельного узла. Такой воздух учитывается ЭБУ во время регулировки ХХ, регулятор ХХ выставляет нужный шаг и обороты все равно поддерживаются в заданных пределах.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха. Вполне очевидно, что обороты холостого хода будут увеличены. ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора.  Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек». Фактически, блок управления выявит ошибку системы регулировки холостого хода. В этом случае неисправным может оказаться не только регулятор, но и сама заслонка, что приводит к необходимости замены заслонки или сразу всего дроссельного узла.

Признаки неисправности и способы их устранения

Механизм дроссельной заслонки имеет высокий запас прочности и почти не подвержены износу. Проблемы возникают из-за загрязнения узла. Атмосферный воздух, который в больших объемах проходит через дроссель, очищается воздушным фильтром.

Однако в нем остаются мельчайшие частицы пыли, которые оседают на деталях механизма. Процесс усугубляется за счет мелких брызг масла, которые проникают вместе с картерными газами.

На стенках и заслонке образуется налет, который не дает заслонке полностью закрыться или мешает ее плавной работе. Забитые каналы узла создают сопротивления воздуху, в результате чего падает мощность двигателя.

Признаки загрязнения ДЗ:

  • Нестабильная работа двигателя на низких оборотах.
  • Рывки при движении на малом газу.
  • Проблемы с запуском мотора.
  • Падение мощности.

Для устранения неисправности необходимо почистить дроссельную заслонку. Сделать это можно специальным аэрозолем, который растворяет налет на внутренней поверхности дроссельного узла.

Конструкция

Заслонка – дисковый поворотный клапан на горизонтальной оси, открывающийся натяжением троса от педали управления(газа). В закрытое положение возвращается под действием спиральной пружины. Трос привода крепится к секторному рычагу, установленному на оси поворотного клапана. В корпусе из алюминиевого сплава выполнен воздушный диффузор, в котором размещается механизм заслонки. Кроме того, в корпусе отлиты каналы для охлаждающей жидкости, для прохода воздуха на холостых оборотах, вентиляции картера, продувки адсорбера и подачи разрежения в вакуумный усилитель тормозов.

На корпусе установлены регулятор холостого хода и датчик положения дроссельной заслонки, электрически связанные с ЭБУ двигателя. Корпус дроссельного узла крепится к впускному коллектору на двух резьбовых шпильках, через прокладку.

Для присоединения шлангов, все каналы корпуса имеют штуцера (патрубки).

Принцип работы

Воздух, потребляемый двигателем при работе, проходит через воздушный фильтр и по воздуховоду движется к впускному коллектору. В диффузоре корпуса дроссельной заслонки, поперечное сечение которого меньше, чем у воздуховода, скорость потока значительно увеличивается. Даже при полностью открытом клапане, дроссельный узел имеет большое аэродинамическое сопротивление (АС) потоку воздуха. Величина АС пропорциональна квадрату скорости потока.

В итоге, объем воздуха, поступающего во впускной коллектор в единицу времени, равен площади поперечного сечения диффузора, умноженной на скорость потока во второй степени и на коэффициент АС.

Дополнительно на расход воздуха влияют атмосферное давление, температура и влажность.

Датчик положения дроссельной заслонки определяет угол её поворота, степень открытия, и передает эти данные блоку ЭУД. Программа ЭУД, учитывая информацию от других источников, включая датчик массового расхода воздуха и температурный, управляет форсунками, подающими ровно столько топлива, сколько требуется в данный конкретный момент.

На новом автомобиле, с чистым воздушным фильтром и неизношенной поршневой, всё работает идеально. Воздух и бензин смешаны в правильных пропорциях, количество сжигаемой смеси зависит только от частоты вращения коленвала. Мощность, производное от числа оборотов и крутящего момента, радует душу владельца.

Особенности эксплуатации

Завод-изготовитель комплектует двигатель Шевроле-Нивы дроссельной заслонкой с диффузором 46 мм.

Программа управления и все датчики, контролирующие параметры работающего двигателя, корректно работают только с «родным» узлом.

Некоторые автопользователи, в надежде увеличить мощность мотора за счет добавления количества воздуха, устанавливают узел с диффузором увеличенного диаметра – 52, 54 и даже 58 мм. Разумеется, аэродинамическое сопротивление воздушного тракта в целом снижается, но потребляемое количество воздуха остается неизменным и практически равно объему проходящему через стоковый диффузор.

Дроссельная заслонка – не турбонагнетатель, подача воздуха в цилиндры под высоким давлением – не ее функция.

Увеличение поперечного размера диффузора заслонки снижает аэродинамическое сопротивление воздушного тракта в целом, но вызванный этим прирост мощности и изменение других параметров движка можно будет определить только в лабораторных условиях, с помощью приборов. Единственное, что ощутит пользователь авто – двигатель (без нагрузки!) более резво стал откликаться на нажатие педали газа.

Совершенно другая ситуация возникает, если двигатель подвергся тюнингу, с увеличением диаметра цилиндров, хода поршней и изменением фаз газораспределения (расточка блока, другие коленчатый вал и распредвал). В этом случае специалисты, сделавшие из стандартного мотора «спортивный», должны заранее знать – или рассчитать – требуемое сечение диффузора дроссельного узла(В программу блока ЭУД также необходимо внести изменения).

Признаки неисправности и способы их устранения

Механизм дроссельной заслонки имеет высокий запас прочности и почти не подвержены износу. Проблемы возникают из-за загрязнения узла. Атмосферный воздух, который в больших объемах проходит через дроссель, очищается воздушным фильтром.

Это интересно: Повесить или положить? Как правильно хранить автомобильные шины на дисках: практические советы

Однако в нем остаются мельчайшие частицы пыли, которые оседают на деталях механизма. Процесс усугубляется за счет мелких брызг масла, которые проникают вместе с картерными газами.

На стенках и заслонке образуется налет, который не дает заслонке полностью закрыться или мешает ее плавной работе. Забитые каналы узла создают сопротивления воздуху, в результате чего падает мощность двигателя.

Признаки загрязнения ДЗ:

  • Нестабильная работа двигателя на низких оборотах.
  • Рывки при движении на малом газу.
  • Проблемы с запуском мотора.
  • Падение мощности.

Для устранения неисправности необходимо почистить дроссельную заслонку. Сделать это можно специальным аэрозолем, который растворяет налет на внутренней поверхности дроссельного узла.

Процедура чистки

Чтобы очистить элемент первым делом следует его снять. Разбор запчасти начинается со снятия гофры воздуховода и отключения проводов от регулятора холостого хода и датчика положения детали. Процедура демонтажа особых усилий не требуется.

После следует снять шланги, которые подведены к запчасти, а затем, и трос с привода. Таким образом, путь к заслонке открыт. Достаточно открутить пару гаек и болтов и извлечь датчик положения и регулятор холостого хода.

Чистка заключается в промывке элемента. Для этого рекомендуется использовать специальное средство, которое предназначается для чистки карбюраторов. Вещество следует распылить на все поверхности и каналы. По завершении процесса деталь следует протереть ветошью.

Отдельное внимание следует уделить регулятору холостого хода. Из-за большого загрязнения игла может заклинивать и работать не правильно

А перед установкой элементов следует проверить общее состояние этого элемента. Если у иглы имеется большой свободный ход, то деталь подлежит замене.

Также перед монтажом требуется оценить состояние прокладки. Если присутствуют повреждения, то элемент следует заменить.

Когда нужно чистить дроссельную заслонку Лачетти?

Если при проведении компьютерной диагностики выявлено, что дроссельная заслонка на прогретом двигателе в режиме хх не закрывается более чем на 5%, тогда этот узел нуждается в обязательной чистке.

Также заслонку необходимо чистить при наличии сильных визуальных загрязнений. Это отразится не только на ровной работе двигателя, но и на расходе топлива.

Как почистить дроссельную заслонку Лачетти?

Многие чистят дроссельный узел не снимая его с двигателя. Это не совсем правильно, так как загрязнения изнутри и, особенно на оси заслонки, остаются! Поэтому лучше заслонку снять. Тем более, я это делаю за 10 минут.

  1. Снимаем декоративную накладку двигателя

3. Плоскогубцами ослабляем хомут и снимаем шланг вентиляции картерных газов с клапана

4. Демонтируем гофру вместе со шлангом вентиляции картерных газов и получается вот что

5. Нажимая снизу на фиксатор, отключаем колодку проводов от дроссельного узла Шевроле Лачетти

6. Повернув по часовой стрелке шкив привода дроссельной заслонкой, вынимаем через паз трос педали акселератора

7.Теперь многие отсоединяют шланги подвода охлаждающей жидкости к дроссельному узлу, но я так не делаю. Во-первых, так быстрее. Во-вторых, не нужно мудрить с заглушкой шлангов, чтобы не текла охлаждающая жидкость. В-третьих, не попадёт воздух в систему охлаждения.

Я просто вынимаю шланги из держателей и их длинны хватает, чтобы снять дроссельный узел.

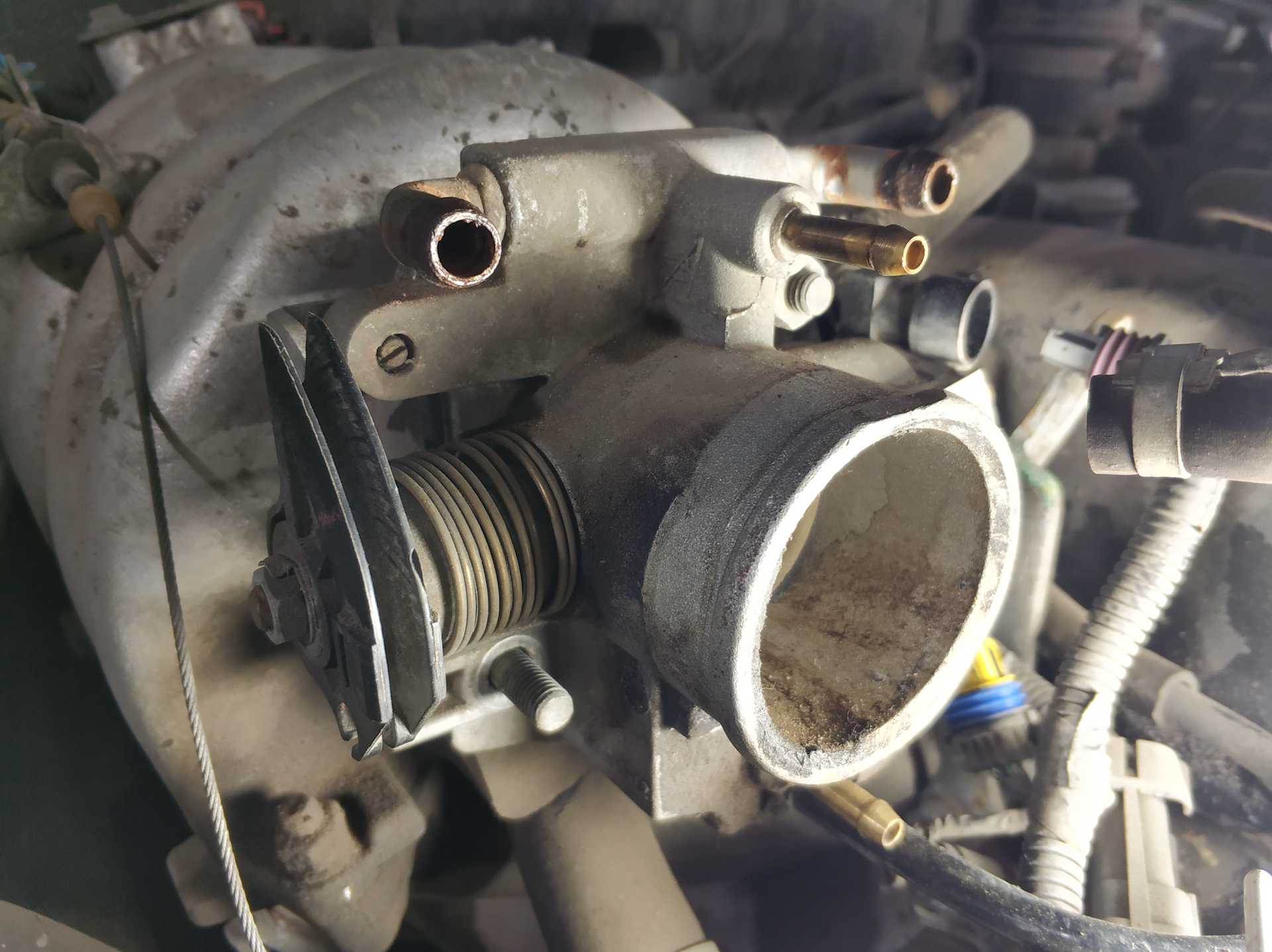

Как видим, загрязнений не много, но всё же есть

9. Подлаживаем тряпку под дроссельный узел, чтобы не вымазать двигатель и смываем грязь из баллона

10. Желательно заменить прокладку, очистить торец впускного коллектора и штуцера ДАДа, адсорбера и вентиляции картера

11. Сразу желательно промыть клапан вентиляции картерных газов Лачетти. Для этого его выкручиваем…

…и промываем его, чтобы пружина работала без заеданий

Также промываем гофру с трубкой

12. Собираем всё в обратном порядке.

Вот видео о том, как почистить дроссельную заслонку

Чем почистить дроссельную заслонку?

В наше время выбор средств для данной процедуры просто огромен. Каждый найдёт, что-то более подходящее для своих потребностей и финансовых возможностей.

Например, я использую вот это средство

Стоит оно у нас 3-4 у.е. Отмывает всё быстро и качественно, меня устраивает.

В инструкции написано, что можно даже промыть топливную систему, залив его в бак с бензином. Также прочищает впускной тракт.

После чистки дроссельной заслонки плавают обороты Лачетти

После чистки дроссельного узла необходимо сбросить адаптации положения дроссельной заслонки.

Сделать это можно через специальный адаптер и программу Chevrolet Explorer. Либо на СТО.

Можете посмотреть в этом коротком видео, что и как происходит при сбросе адаптаций с дроссельной заслонкой

Мир Вашему дому и удачи в пути!

Как прочистить и промыть дроссельную заслонку?

04.04.2013

Промывка и чиста как дроссельной заслонки, так и всего узла не представляет собой трудновыполнимую задачу. Но тем не менее, многие автовладельцы не знают как правильно чистить, зачем чистить и когда чистить, да и имея всего лишь небольшой опыт в обслуживании машины, боятся лезть под капот и делать что либо своими руками.

В данной статье мы разберём всю процедуру промывки дроссельного узла, и надеюсь, что у типичного автовладельца отпадут все вопросы по выполнению данной операции.

Что такое дроссельная заслонка, дроссельный узел?

Говоря простым языком, дроссельная заслонка – грубо говоря «педаль газа». Нажимая на газ, мы открываем дроссельную заслонку, откуда поступает воздух в двигатель, а вместе с ним в цилиндр попадает бензин, тем самым повышая обороты двигателя. Чем сильнее нажимаем на газ – тем больше открыта дроссельная заслонка – тем больше повышаются обороты двигателя.

Где находится дроссельная заслонка?

Весь дроссельный узел находится в подкапотном пространстве. Он расположен между связкой «впускной коллектор» и «воздушный фильтр». Иными словами: воздух заходит в воздушный фильтр, проходит через ДМРВ, поступает в дроссельный узел, а оттудова идет в двигатель через впускной коллектор (ресивер)

Чтобы узнать, где расположена дроссельная заслонка – обратите внимание на рисунок (под номером 3)

Зачем и когда чистить/мыть дроссельную заслонку?

Существую такие понятия, как масляная пыль, картерные газы, масляные отложения. И вся эта грязь оседает на стенках дроссельного узла как снаружи так и внутри. Из-за этой грязи дроссельная заслонка перестает закрываться или полностью открываться.

Признаки грязной дроссельной заслонки

Самые основные признаки, возникающие в связи с грязной заслонкой:

  1. плохой или нестабильный запуск двигателя «через раз»;
  2. нестабильный холостой ход, плавают обороты;
  3. при движении на малых скоростях, автомобиль подергивается;
  4. провалы на холостом ходу, двигатель глохнет на холостых.

Промывка дроссельной заслонки

В данной статье мы опишем два вида чистки дроссельной заслонки:

Эти два вида отличаются степенью сложности очистки, соответственно — качеством.

Поверхностная чистка

Суть данной очистки заключается в том, что мы не будем разбирать полностью весь дроссельный узел, а пройдемся тряпочкой по заслонке и уберём поверхностную грязь.

Для работы нам понадобится:

  • Любое чистящее средство: очиститель карбюратора, спирт, растворитель, бензин, wd-40. Отличаются они всего лишь степенью «выводимости» грязи и все.
  • Тряпка.
  • Щетка.

Первым делом снимаем гофру воздушного фильтра с дроссельной заслонки, берём наше чистящее средство и брызгаем внутрь дроссельной заслонки. Начинаем чистить поверхность тряпкой и щеткой. Так же не забываем открывать саму заслонку чистить её с обратной стороны. На этом наш процесс закончен, обратно устанавливаем патрубок воздушного фильтра и все. Но при данном способе очистки, мы не сможешь полностью прочистить все внутренности дроссельной заслонки, не сможем продуть все отверстия и каналы, поэтому лучше воспользоваться полной чисткой.

Полная чистка дроссельной заслонки

Для выполнения полной чистки заслонки, помимо тряпки и чистящего средства нам понадобится:

  • Плоская, крестовая отвертка.
  • Прокладка дроссельной заслонки (для 1,5л) и уплотнительное кольцо ресивера (для 1,6л) (примерная стоимость 20-50 руб).
  • Ватные палочки.
  • Торцовый ключ на «13».
  • 2 болта М13.

В этом случае нам нужно полностью снимать дроссельный узел и чистить его со всех сторон.

  1. Для того, чтобы снять узел, отсоединяем гофру воздушного фильтра, снимаем патрубки ох. жидкости (в мурзилке рекомендуется перед началом работ слить ох жидкость, но не тратьте на это время, сняв патрубки с дросселя – просто заткните их болтами, чтобы жидкость не выливалась), снимаем патрубок адсорбера.
  2. Отсоединяем крепление дроссельного узла, снимаем тросик газа, вынимаем дроссельный узел. Если вам требуется более подробное описания снятия дроссельного узла, то прочтите статью: Как снять дроссельный узел, заслонку?
  3. Сняв дроссельную заслонку, отсоединяем и прочищаем датчики РХХ (как почистить РХХ), ДПДЗ и полностью моем со всех сторон заслонку очистителем, обязательно продуваем все отверстия сжатым воздухом.
  4. Затем все устанавливаем обратно, не забыв поставить новую прокладку.

vaz-2114-lada.ru

Регулировка привода дроссельной заслонки Нива Шевроле

При этом нет необходимости отсоединять патрубки системы охлаждения и вентиляции картера.

Отключаем клеммы от проводов При помощи крестовой отвертки выкручиваются венты на дроссельной заслонке Когда крепления устройства выкручено, то можно достать его с посадочного места. Обычно, вместе с ним можно достать и уплотнительное кольцо. Но, в некоторых случаях оно может застрять в колодце заслонки.

Нива Шевроле Датчик Дроссельной Заслонки Признаки Неисправности

В этом случае необходимо аккуратно демонтировать. Но иногда устройство может быть исправно, а проблемы в работе связаны с его засорением. В этом случае можно попробовать очистить его при помощи очистителя карбюратора.

Обычно такой способ помогает оживить устройство, на котором нет видимых механических повреждений. Расположение винта 1 Fixed SAS заводской регулировки частоты вращения холостого хода 3.

Регулировка привода дроссельной заслонки Нива Шевроле

Вращайте винт Fixed SAS против часовой стрелки до тех пор, пока винт не выдвинется на достаточную величину, также полностью закройте дроссельную заслонку рис. Вытяните трос в сторону моторного отсека из отверстия в щите передка. Извлеките из отверстия щита передка уплотнительную втулку троса и После этого отрегулируйте привод. А так, можно и на дороге починить. Датчик положения дроссельной заслонки 2.

Если у вас плавают обороты в движении, а при сбросе газа стрелка не спешит вернуться к нормальным оборотам, либо начинает гулять вверх — вниз, и вам от этого стыдно стоять на светофоре, так как все думают, что вы безмозглый шнивогонщик, газуете со светофора рвануть Тогда ваша проблема скорее всего в датчике положения дроссельной заслонки.

Оба датчика доступны для замены. Только нужно подождать пока остынет движок, как регулируется дроссельная заслонка на ниве шевроле руки не обжечь.

Сама замена проста, открутили старый, прикрутили новый. Электроразъем там такой, что криво не подключишь.

Регулировка дроссельной заслонки на Ниве Шевроле

При первом запуске двигателя обороты обычно улетают наверх. Заказывай и делай диагностику своими руками! Если ДПДЗ работает неправильно, то оно будет либо меньше, либо больше нужного, что может привести и часто вправду приводит к разным нарушениям в работе агрегата, а иногда даже к его выходу из строя.

Датчик положения дроссельной заслонки tps. Следует также сказать, что неисправность датчика положения дроссельной заслонки достаточно нередко является предпосылкой появления заморочек с коробкой переключения передач. Ремонт и мотора, и КПП — это очень не дешевое мероприятие, так что если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то ее необходимо непременно проверить.

Если же ДПДЗ неисправен, то это можно найти по последующим признакам: Что остается сделать нашему клиенту современные авто обустроены электрической системой управления движком, которая регулирует работу агрегата при наличии инфы, снимаемой со особых датчиков. Одним их таких устройств выступает датчик давления воздуха по другому МАР-сенсор, установленный во впускном коллекторе.

Он реагирует на нашему клиенту остается

Замена прокладки ГБЦ на автомобиле Нива Шевроле

  1. Снимаем проводок аккумулятора и сливаем антифриз.
  2. Карбюратор освобождаем от тросиков, шлангов.
  3. Демонтрируем контроллер с проводами напряжения.
  4. От коллектора аккуратно снимаем экран стартера и трубки печки.
  5. Снимаем датчик температуры антифриза.
  6. Убираем шланг тормозного усилителя.
  7. Снимаем шланги от системы охлаждения и печки.
  8. Отсоединяем распредвал и клапанные рычажки.
  9. Демонтируем цепь и закрепляем ее.
  10. Откручиваем крепеж и снимаем головку блока цилиндров с трубой, карбюратором и коллектором.

По отзывам владельцев Шевроле Нива, нужно обратить внимание на такие тонкости:

  • следует покупать именно металлический уплотнитель, как более прочный и качественный;
  • если не откручивается крепеж головки, его нужно обстучать молотком – так вы минимально повредите поверхности и ключ не будет прокручиваться .

Как видите, замена прокладки дело нелегкое, его можно делать самостоятельно, только если вы хорошо владеете общими техническими знаниями, обладаете умениями и навыками. Помните, это все-таки двигатель, главная часть машины. Прежде чем вы этим займетесь, хорошо изучите схему двигателя, особенности вашей машины, делайте все не спеша, желательно с утра на свежую голову, потому что замена прокладки – вещь посильная, но требующая внимательности, скрупулезности и аккуратности.

О снятии других элементов

Замена устройства осуществляется поэтапно:

  1. Извлекают перчаточный ящик и отсоединяют воздуховод.
  2. Чтобы упростить процесс снятия резиновой трубки для слива оставшейся жидкости ослабляют болты.
  3. Конструкцию прикрепляют с помощью двух шурупов.
  4. Применяя бокорез, удалите кусок пластика, который мешает при производстве демонтажа конструкции.
  5. Затем подготавливают новый радиатор. Чтобы воздух не проходил через щели по периметру наносят клей.

А еще интересно: Лифт Нивы 2121 своими руками: чертежи, размеры || Лифт комплект на ниву шевроле рейтинг

В основе данной процедуры лежит опыт большого количество водителей, которые уже производили замену детали без сложного демонтажа панели приборов. Работу можно разбить на несколько этапов:

  1. Снимаем перчаточный ящик и отсоединяем воздуховод, ведущий к ногам переднего пассажира.
  2. Ослабляем хомуты, чтобы появилась возможность снять резиновую трубку для слива оставшейся жидкости. Для этого нужно подготовить небольшую тару.
  3. Чтобы провести данную процедуру более аккуратно можно закрыть салон тканью или пленкой, чтобы случайно не вылить антифриз.
  4. Радиатор дополнительно крепиться при помощи 2 шурупов. После их удаления нужно потянуть его немного на себя, пока его ход не ограничиться воздуховодом.
  5. Снимаем крепление крышки реле, чтобы извлечь его. Это нужно сделать чтобы не мешался угол пластиковой рамки на теплообменнике.
  6. При помощи бокореза можно откусить кусок пластика, который мешает произвести демонтаж
  7. Затем нужно подготовить новый радиатор к установке. Для этого при помощи клея наносим по периметру детали тонкие полоски поролона. Это нужно сделать, чтобы воздух не проходил через щели а максимально эффективно прогревался.
  8. Затем деталь устанавливается в штатной место
