Проверяем датчик распределительного вала на ваз-2114 при помощи тестера или мультиметра

Как проверить датчик положения распредвала

Проверка индуктивного ДПРВ и датчика, основанного на эффекте Холла, схожи между собой. В процессе происходит замер значения напряжения между их выводами. Для этого вам понадобится мультиметр, способный измерять постоянное напряжение. Проверку работы датчика нужно начать со следующих процедур:

ДПРВ с тремя выводами

  • Проверить подключение датчика к жгуту сигнальных проводов. К нему должны подходить +12 В и “масса” (см. рисунок).
  • Если питание и “масса” на датчике есть, то необходимо завести и проверить наличие импульсов на сигнальном проводе.
  • Проверить наличие влаги в соединителе. Для этого необходимо отсоединить от датчика штекер с сигнальными проводами и проверить сухость самой вилки и розетки. Если там имеется окисление или загрязнение, очистите и просушите.
  • Проверьте изоляцию сигнальных проводов. Ее повреждение по статистике является самой распространенной причиной неисправности. Дело в том, что датчик находится в непосредственной близости к двигателю. Поэтому изоляция нагревается и со временем ломается и осыпается, приводя к замыканию цепи.
  • Проверьте значение сопротивления изоляции индуктивного датчика. Как правило, оно составляет около 0,5…1 кОм. У некоторых датчиков оно будет несколько кОм (подробную информацию уточняйте в мануале к вашей машине). Главное, чтобы изоляция не была нарушена.

Схема для проверки ДПРВ

Проверить работу датчика, основанном на эффекте Холла, можно следующим способом. Для этого собирают схему, изображенную на рисунке. На схеме: 1 — корпус датчика, 2 — штекерная колодка, 3 — резистор со значением сопротивления 0,5…0,6 кОм, 4 — светодиод марки АЛ307, 5 — металлический предмет (например, отвертка). В качестве источника питания берут автомобильный аккумулятор. Для проверки необходимо перемещать металлический предмет вблизи датчика. Если он исправен, то светодиод должен кратковременно светиться. Если этого не происходит — значит, датчик неисправен.

Существует еще один способ для проверки датчика, основанного на эффекте Холла. Отсоединяем датчик от разъема, а к его выводам подсоединяем мультиметр в режиме измерения постоянного напряжения. Включаем зажигание. Значение напряжения между “массой” датчика и общей “массой” должно быть 0 В. А напряжение между общей “массой” и контактом питания датчика должно находиться в пределах 10…12 В. Возле корпуса необходимо перемещать металлический предмет. Если при этом значения на мультиметре будут меняться — датчик исправен. В противном случае — нет.

Проверка двухпроводного (индуктивного) датчика

Если на вашей машине установлен двухпроводный ДПРВ (индуктивного типа), то его проверку необходимо проводить в такой последовательности:

  • Установите мультиметр на функцию измерения переменного напряжения.
  • Поверните ключ зажигания без запуска двигателя.
  • Проверить наличие напряжения в цепи. Для этого один контакт мультиметра подсоедините к “массе”, а другим проверить каждый провод в разъеме ДПРВ. Если ни на одном из них нет напряжения — датчик полностью неисправен.

Другой способ заключается в следующем:

  • Запустите автомобиля.
  • Один контакт мультиметра подсоедините к одному проводу датчика, второй контакт — к другому. Если датчик исправен, то вы увидите на тестере колеблющееся напряжение в пределах 0…5 В (точное значение уточняйте в мануале вашего автомобиля). Если напряжения нет — датчик неисправен.

Проверка трехпроводного ДПРВ

Проверка датчика, основанного на эффекте Холла, проводится по следующему алгоритму:

  • Установите мультиметр в режим измерения постоянного напряжения.
  • Поверните ключ в зажигании, но без запуска двигателя.
  • Один контакт прибора подсоедините к “массе”. Другой контакт — к проводу питания датчика. Сравните полученное напряжение с указанным в мануале к вашему автомобилю.

Другой способ:

  • Запустите двигатель.
  • Подсоедините один контакт мультиметра к черному проводу датчика, второй контакт — к красному (провода питания). Полученное значение напряжения должно совпадать с указанным в мануале машины. Если на контактах электричества нет — датчик вышел из строя.

Как правило, датчик положения распредвала не поддается ремонту. Поэтому в случае его выхода из строя необходимо купить новый. Его цена составляет около 4…10$ в зависимости от марки датчика и автомобиля.

Расположение датчика распредвала в автомобиле.

Как вы наверное уже догадываетесь, конкретное расположение датчика положения распределительного вала варьируется в зависимости от марки и модели автотранспортного средства. В большинстве из автомобилей этот датчик можно найти где-то вокруг головки самого блока цилиндров. Искать датчик надо вокруг верхней части расположения зубчатого ремня или в защищенных частях электропроводки передней части двигателя.

Так же датчик может быть расположен и в задней части головки блока цилиндров.

Некоторые модели автомобилей могут иметь для этого специальный отсек под капотом, в котором и установлен датчик распредвала (например, в определенных моделях автомобилей, которые производит компания “General Motors”).

Кроме всего, в некоторых автомобилях (в автомоделях) датчик распредвала может находится прямо внутри головки блока цилиндров.

При необходимости можно заглянуть в руководство по эксплуатации вашего автомобиля, чтобы точнее узнать, где расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то вы сможете найти его в интернете или приобрести в автомагазине, где представлен большой выбор подобной авто-литературы.

Мы уважаемые друзья настоятельно рекомендуем всем владельцам автомобилей приобрести себе подобную книгу (руководство по ремонту и обслуживанию) конкретно на вашу модификацию и модель автомобиля. Данное руководство по эксплуатации и ремонту автомобиля непременно поможет каждому из вас в случае какой-либо поломоки или неисправности. Оно станет для вас ценным справочником по выполнению планового технического обслуживания вашего автотранспортного средства и для его мелкого ремонта.

Считывание сигнала

Сигнал – это импульс тока, который понятен блоку управления. Впрочем, ЭБУ фиксирует два состояния: есть он или нет. Именно для выработки импульса на ВАЗ-2114 датчик распредвала и установлен. Микроконтроллер обрабатывает импульс и сопоставляет его со всеми данными, которые были получены с иных подобных устройств. Далее происходит построение своеобразного трехмерного графика, который накладывается на топливную карту. В случае несовпадения происходит корректировка тех или иных параметров зажигания или впрыска.

Конечно, график строится лишь внутри контроллера, и визуализировать его можно лишь в том случае, если подключить блок управления к диагностическому оборудованию. Корректировка происходит постоянно, в процессе работы двигателя

Стоит обратить внимание на то, что карбюраторные моторы такими устройствами не оснащались. На первые автомобили ВАЗ-2114 датчик распредвала не устанавливался, как и на их предшественников — ВАЗ-2109

Демонтаж датчика фаз

Замена датчика контроля за положением распределительного вала под силу каждого, для ее проведения нужно минимум времени, сил и инструментов. Нам понадобится пять минут и ключик на десять.

  1. Отвинчиваем болт.
  2. Извлекаем прибор.

Так как для функционирования даже исправного датчика фаз, необходим прямой контакт с бортовым компьютером, нужно обращать внимание на штекер питания. Проблема замены заключается в том, что в некоторых автомобилях все провода одного цвета

Распиновка датчика поможет правильно распределить их. Выглядит она примерно так, как на фото.

Вот, в общем-то и все, что ожидает вас в случае поломки датчика положения распределительного вала. Главное не забудьте отсоединить клеммы и перезагрузить бортовой компьютер, после чего сообщение об ошибке должно исчезнуть. На этом и закончим. До свидания!

Датчик фаз (ДФ) один из многочисленных датчиков, обеспечивающих работу двигателя. Датчик фаз так же называют ещ датчик положения распределительного вала (ДПРВ). Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа.

Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределнным впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7. 9. 7 и Январь 7. 2 началась массовое внедрение Датчиков фаз.

Зачем нужен датчик фаз? Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз интегральным датчиком, т. Е. Включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад.

Выходной каскад выполнен по типу открытого коллектора. Работа датчика фаз представляет собойP выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения. В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подат искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала ( ). Данный тип работы двигателя носит название система зажигания. На инжэкторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и переходитP с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

В чм преимущество фазированного впрыска? Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на P, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом. Где находится датчик фаз? Датчик фаз стоит на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Обратите внимание на рисунок: Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф). Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж

В этом случае, во время запуска, эбу ждт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ). Повышенный расход бензина. (Так же читайте: Сбои режима самодиагностики. Снижение динамики двигателя.

(так же причина может быть в и в При неисправности датчика загорается чек и выскакивает ошибка P0340 Ошибка датчика фазы или неисправен датчик положения распредвала. Но как уже говорилось с самого начала, что описание проблемы разное, а суть то одна: (ещ раз повторюсь) датчик фаз и датчик положения распредвала это один и тот же датчик. Более подробно о возникновении ошибки и способах устранения читайте в статье:P PЧаще всего ремонт обходится просто: нужно заменить датчик на новый ( Примерная стоимость датчика фаз(ДФ) составляет 250-300р.

Свежие комментарии

  • Mechanik on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.
  • Борис on Пусковое устройство карбюратора 2108, 21081, 21083 Солекс двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое
  • Андрей on Замена порогов на автомобиле ВАЗ 2108 Спасибо полезная статья. тоже предстоит на восьмаке менять порог.

Датчик распредвала ВАЗ 2115: где находится, замена

Основное предназначение датчика положения распредвала заключается в сборе информации и передаче данных на блок управления двигателем – на основе полученных показателей система подчитывает время подачи зажигания, а также формирует оптимальное соотношение топливовоздушной смеси для впрыска.

Датчик распредвала на ВАЗ 2115 является главным контрольно-измерительным прибором, без которого исправное функционирование силового агрегата невозможно.

Если датчик распредвала перестает корректно работать, то может двигатель либо полностью не заводиться, либо система впуска топлива начнет передавать смесь одновременно на 2 цилиндра.

В любом случае это негативно сказывается на ресурсе силового агрегата, поэтому после появления первичных признаков неисправности данного элемента, датчик требуется отдать на диагностику или полностью заменить.

Типовые неисправности индикатора положения распредвала следующие:

  • Наблюдается значительное увеличение расхода топлива;
  • Холостой ход двигателя не само регулируется, заметно плавание оборотов;
  • Падает динамика силового агрегата, увеличивается время набора скорости;
  • Не работает режим самодиагностики двигателя;
  • После заведения силового агрегата на приборной панели загорается контрольный чек и спустя несколько секунд пропадает.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

  • Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
  • При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
  • Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
  • Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
  • Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

  • Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
  • При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
  • Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
  • Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
  • Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

  • P0340 — отсутствует сигнал определителя положения распредвала;
  • P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
  • P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
  • P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Признаки неисправности датчика фаз

При полном или частичном выходе датчика фаз из строя электронный блок управления в принудительном порядке переводит двигатель в режим парафазного впрыска топлива. Это означает, что момент впрыска топлива выполняется по показаниям датчика коленчатого вала. В результате этого каждая топливная форсунка выполняет впрыск топлива в два раза чаще. Таким образом обеспечивается гарантия того, что в каждом цилиндре будет образовываться топливовоздушная смесь. Однако она образовывается не в самый оптимальный момент, что приводит к падению мощности двигателя, а также перерасходу топлива (пускай и небольшому, хотя это зависит от конкретной модели двигателя).

Симптомами неисправности датчика фаз является:

  • увеличивается расход топлива;
  • повышается токсичность выхлопных газов, будет ощущаться в запахе выхлопных газов, особенно если выбит катализатор;
  • двигатель начинает работать неустойчиво, заметнее всего на малых (холостых) оборотах;
  • снижается динамика разгона автомобиля, а также мощность его двигателя;
  • на приборной панели активируется сигнальная лампа Check Engine, а при сканировании ошибок их номера будут связаны с датчиком фаз, например, ошибка p0340;
  • в момент запуска двигателя в 3…4 секунд стартер крутит двигатель «в холостую», после чего мотор запускается (обусловлено это тем, что на первых секундах электронный блок управления не получает никакой информации от датчика, после чего автоматически переходит в аварийный режим, основываясь на данных, поступающих от датчика положения коленчатого вала).

Кроме вышеперечисленных признаков, часто при выходе датчика фаз из строя возникают проблемы с системой самодиагностики автомобиля. В частности, в момент запуска водитель вынужден крутить стартером несколько больше времени, нежели обычно (как правило, 6. 10 секунд, в зависимости от модели машины и установленного на ней двигателя). А в это время происходит самодиагностика электронного блока управления, что приводит к формированию соответствующих ошибок и переводу двигателя в аварийный режим работы.

Неисправности датчика фаз на авто с ГБО

Отмечается, что при работе двигателя на бензине или дизельном топливе описанные выше неприятные симптомы проявляются не так остро, поэтому зачастую многие автолюбители длительное время используют автомобили с неисправным датчиком фаз. Однако, если ваш автомобиль оборудован газобаллонным оборудованием от четвертого поколения и выше (где используется собственная «умная» электроника), то двигатель будет работать с перебоями, и комфорт от вождения машины резко снизится.

В частности, значительно возрастет расход топлива, топливовоздушная смесь может быть обедненной или, наоборот, обогащенной, значительно снизится мощность и динамика двигателя. Все это происходит из-за рассогласованности работы программного обеспечения электронного блока управления двигателем и блоком управления ГБО. Соответственно, при использовании газобаллонного оборудования датчик фаз нужно менять сразу же после выявления его поломки. Использование машины с выведенным из строя датчиком положения распределительного вала вредно в данном случае не только для двигателя, но и непосредственно для газобаллонного оборудования и его управляющей системы.

Замена прибора

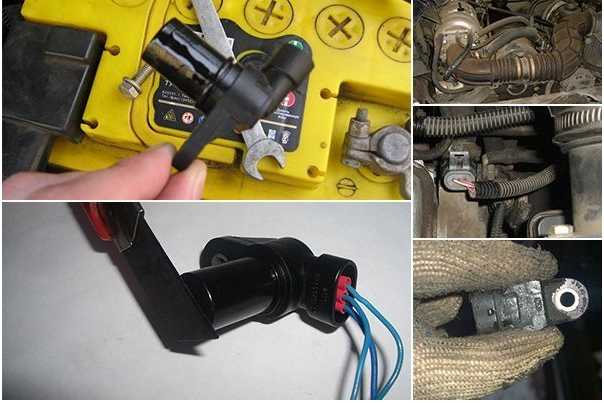

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Нельзя прикладывать большое усилие при снятии ДФ.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Датчик фаз. Симптомы неисправности и диагностика

Привет. Сегодня хотел поговорить о датчике распредвала(фаз). А точнее о симптомах его поломок. На примере автомобилей семейства ВАЗ.

Датчик фаз. Картинка из свободного доступа интернета.

Датчик фаз – один из элементов системы управления двигателем, отслеживает положение газораспределительного механизма. С помощью этого датчика определяется начало работы двигателя по первому цилиндру и реализуется фазированный впрыск.

Расположение датчика фаз на 16 клап.двигателе автомобилей семейства ВАЗ. Картинка из свободного доступа интернета.

В случае выхода из строя датчика фаз обычно наблюдаются следующие симптомы:

  • Для запуска двигателя требуется более длительная прокрутка стартером( к примеру, система с блоком Бош 7.9.7).
  • Могут наблюдаться несильные подергивания при ускорениях.
  • Загорается лампа неисправности двигателя “Ошибка датчика фаз”.
  • Наблюдается увеличение расхода топлива.

При выходе из строя датчика фаз, система управления двигателем переходит на попарно-параллельный впрыск. В этом случае каждая форсунка выполняет впрыск половины дозы топлива дважды за один цикл. Работа в аварийном режиме. Во время просмотра диагностическим оборудованием можно увидеть как время впрыска при этом уменьшается наполовину.

Во время проверки осциллографом индивидуальных катушек зажигания, можно увидеть увеличение частоты пробоя искры.

К датчику фаз подходит 3-и провода.

Питание 12В, минус и выходной сигнал прямоугольной формы непосредственно с датчика.

Сигнал прямоугольной формы датчика фаз.

В случае отсутствия питания проверяем проводку на обрыв.

Схема подключения датчика фаз системы управления двигателя с блоками Январь 7.2, Бош 7.9.7, М73.

Питание датчика идет непосредственно с электронного блока( Январь 7.2, Бош 7.9.7, М73).Нередки случаи перегорания плюсовой контактной перемычки внутри блока.

Это происходит, когда при включенном зажигании снятый разъём с датчика фаз касается корпуса двигателя. В таком случае запаиваем перемычку в разъёме эбу или меняем разъем целиком.

Чаще из строя выходит сам датчик.

Сейчас встречается много некачественной продукции. Из большого разнообразия хочу выделить датчик фаз вот этого производителя( не реклама). Просто чтобы не мучались с покупкой и затем с обменом на другой.

Надеюсь статья будет полезна автолюбителям.

Принцип работы

Основной принцип действия РХХ сводится к смене площади сечения откалиброванного отверстия байпасного канала исходя из текущего положения дроссельной заслонки. Начинается это изменение при поступательном движении иглы, связанной с якорем шагового электродвигателя посредством червячной передачи. Полное перекрытие байпасного канала при полностью открытой дроссельной заслонке на работу силового агрегата не влияет. При возвратном движении иглы количество воздуха увеличивается пропорционально углу закрытия дроссельной заслонки. За счет этого и возможно плавное регулирование оборотов коленчатого вала при переходе из рабочего состояния мотора автомобиля в режим ХХ.

Как проверить датчик фаз?

Если внешняя часть ДПРВ не имеет видимых механических повреждений, необходимо демонтировать его с автомобиля и проверить его с помощью мультиметра.

Диагностические мероприятия выполняют в следующем порядке:

  • Демонтаж устройства. Для того чтобы снять деталь следует отсоединить штекер электрического разъема, открутить гайку крепления и снять деталь с места установки. Для демонтажа используют торцевой ключ или головку на 10.
  • На тестере устанавливают режим измерения постоянного напряжения. Для проведения измерений следует выбрать диапазон до 20 вольт.
  • Проводят замер напряжения на минусовом и плюсовом контактах электрического разъема. Для этого следует включить зажигание. При проверке на контактах должно быть напряжение.
  • Подключают плюсовой и минусовой контакт детали к бортовой сети. Напряжение, поступающее от аккумуляторной батареи, необходимо измерить. Нормой считается показатель 12-14 вольт.
  • Щупы тестера подсоединяют к плюсовому и сигнальному контакту. Для удобства можно использовать специализированные зажимы. После подключения детали напряжение на мультиметре должно быть не ниже 90% от поступающего с аккумуляторной батареи.
  • Подносят к рабочей части устройства металлическое изделие. При удержании металлической пластины показатель на дисплее тестера должен упасть до 0,4 в.

Если в ходе проведения диагностики удалось определить, что деталь рабочая, то следует проверить электрическую проводку на предмет целостности. При необходимости очистить окисления с контактных площадок разъемов. При отклонении показателей в процессе измерения потребуется замена изделия новой деталью.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

  • Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
  • При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
  • Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
  • Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
  • Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

  • Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
  • При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
  • Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
  • Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
  • Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

  • P0340 — отсутствует сигнал определителя положения распредвала;
  • P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
  • P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
  • P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Причины неисправности

Основной причиной неисправности датчика фаз является его естественный износ, который происходит со временем для любой детали. В частности, из-за воздействия высокой температуры от двигателя и постоянной вибрации в корпусе датчика повреждаются его контакты, может размагнититься постоянный магнит, повредиться сам корпус.

Другой главной причиной — проблемы с проводкой датчика. В частности, питающие/сигнальные провода могут быть оборванными, из-за чего на датчик фаз не подается напряжение питания, либо с него не приходит сигнал по сигнальному проводу. Также возможен вариант поломки механического крепления на «фишке» (так называемое «ухо»). Реже возможен выход из строя предохранителя, отвечающего, в том числе за питание датчика фаз (у каждой конкретной машины он будет зависеть от полной электросхемы автомобиля).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
