Как заменить лампочки
Если работы по выяснению причины неисправности были проведены правильно и причина была найдена в лампах – их нужно заменить. В задних фонарях находится несколько ламп: стоп-сигналы, поворотники, габариты, лампы заднего хода. Если не горят задние стоп-сигналы ВАЗ, можно поменять лампы.
Процесс замены лампочек стоп-сигнала
Для того чтобы добраться до ламп, необходимо открыть багажник и убрать пластиковую накладку, которая препятствует свободному доступу до последних. На каждом фонаре находится пластиковая ручка, которая откручивается. Когда эта ручка открутится полностью, стекло может упасть.
Поэтому нужно держать его. После этого доступ ко всем лампам открыт. Для замены нужной лампы необходимо взять ее и покрутить против часовой стрелки часов. Действия нужно повторить в обратном порядке и спокойно ездить. Эта инструкция подойдет для ВАЗа. На других марках процесс может быть либо более легким, либо более трудоемким.
Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
| R1 | Реле противотуманных фар |
| R2 | Реле насоса воздуха (AIR) |
| R3 | Реле управления двигателем |
| R4 | Реле звукового сигнала |
| F1 | (70A) Многофункциональный модуль управления |
| F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
| F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
| F4 | — |
| F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
| F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
| F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
| F8 | (70A) Блок предохранителей |
| F9 | (50A) Многофункциональный модуль управления |
| F10 | (40A) Переключатель света |
| F11 | (60A) Блок предохранителей |
| F12 | (50A) переключатель зажигания |
| F13 | (40A) переключатель зажигания |
| F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
| F15 | — |
| F16 | (30A) Антиблокировочная система (ABS) |
| F17 | (30A) Антиблокировочная система (ABS) |
| F18 | (20A) Омыватели фар — некоторые модели |
| F19 | — |
| F20 | (15A) Топливный подогреватель-HDi некоторые модели |
| F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
| F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
| F23 | (5A) Антиблокировочная система (ABS) |
| F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
| F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
| F26 | (10A / 30A) Управление двигателем, топливный насос |
| F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
| F28 | (5A) Нагреватель корпуса дроссельной заслонки |
| F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
| F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
| F31 | (10A) Передняя противотуманная фара слева |
| F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
| F33 | (10A) Автоматическая коробка передач (AT) |
| F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
| 1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
| 2 | 15А Электромагнитный клапан абсорбера, топливный насос |
| 3 | 10А Компьютер АБС |
| 4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
| 5 | Не используется |
| 7 | 20А Насос омывателя фар |
| 8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
| 9 | 15АЛевая фара ближнего света |
| 10 | 15А Правая фара ближнего света |
| 11 | 10А Левая фара дальнего света |
| 12 | 15А Правая фара дальнего света |
| 13 | 15А Звуковые сигналы |
| 14 | 10А Насосы омывателей ветрового и заднего стекол |
| 15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
| 16 | 30А Реле компрессора |
| 17 | 30А Максимальная и малая скорости работы стеклоочистителя |
| 18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Управление светом при помощи импульсных реле
Напоминаю, импульсное (бистабильное) реле – это такое реле, которое меняет своё состояние каждый раз, когда на него приходит воздействие с выключателя.
Читайте мою давнишнюю статью По устройству и подключению импульсного реле (бистабильного выключателя) от белорусской фирмы Евроавтоматика ФиФ.
Большой плюс импульсного реле – к его входу можно подключать сколько угодно выключателей (точнее, кнопок без фиксации), в разумных пределах.
Минусы –
- Мы зависим от контроллера и его программы, которые могут подвести в результате помехи и других воздействий, включая время службы.
- Не всем нравится то, что какая-то автоматика решает, когда свет должен быть выключен. Некоторые хотят полностью контролировать ситуацию, а не ждать, пока свет выключится по таймеру. Или не выключится? А счетчик мотает?
- Не все любят, когда вместо привычных выключателей, в которых всё ясно/понятно, используются кнопки без фиксации.
Справедливости ради скажу, что такие реле сейчас довольно часто ставятся в домах, где есть комнаты с несколькими входами/выходами.
Однако, что делать, если импульсное реле по каким-то причинам поставить нельзя? Например, хозяин не хочет ставить кнопки, потому что уже купил выключатели? А перекрестные и проходные переключатели не поставить, т.к. в стене заложено по 2 жилы на выключатель? Или в продаже нет перекрестных выключателей (кстати, в Таганроге с этим проблемы)?
Предлагаю выход:
ВАЗ 2110 | Проверка и замена выключателя стоп-сигнала
Проверка и замена выключателя стоп-сигнала
Выключатель стоп-сигнала находится в районе ног у опоры педали тормоза.
1. Если стоп-сигнал не загорается, проверьте в первую очередь предохранитель. Затем проверьте лампы накаливания. Если лампы исправны, проверьте выключатель стоп-сигнала. 2. Снимите крышку в районе ног (поверх педали). 3. Расстыкуйте штекерное соединение выключателя стоп-сигнала, сжав стопорные лапки. 4. Включите зажигание. 5. Соедините оба контакта в штекере выключателя стоп-сигнала коротким вспомогательным проводом. Если при этом стоп-сигнал не загорается, замените выключатель стоп-сигнала.
1. Снимите нижнюю крышку в левой части района расположения ног.
2. Расстыкуйте штекерное соединение выключателя, сжав стопорные лапки. Обратитесь к сопроводительной иллюстрации. 3. Нажмите на педаль тормоза. Потяните вперед (3) толкатель (1) и втулку (2). Обратитесь к сопроводительной иллюстрации. 4. В этом положении сожмите зажим (4) и вытяните выключатель назад из держателя.
1. Вставьте выключатель с полностью вытянутой втулкой в опору педали и зафиксируйте. 2. Вставьте красную предохранительную втулку в выключатель так, чтобы буртик втулки прилегал к опоре педали. 3. Состыкуйте штекерное соединение и зафиксируйте его. 4. Проверьте, загорается ли стоп-сигнал при включенном зажигании. 5. Установите нижнюю крышку.
Источник
Тест проводки на неработающих стоп-сигналах
Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.
Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.
- Отключаем от концевика разъём с двумя проводами;
- Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
- Концевик снимается в сборе и проверяется омметром.
Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!
Классификация
По принципу действия предохранители бывают плавкие и автоматические. Первые – это обычные пробки. Они широко применяются в бытовых сетях, поскольку являются последним и самым надежным рубежом защиты. Их вкручивают около счетчика, а цоколь такой же, как у лампы накаливания. После каждого срабатывания перегоревшие пробки следует поменять.
Предохранители устанавливают после счетчика. Вводной автомат, установленный впереди счетчика, должен быть опломбирован, чтобы исключить кражу электроэнергии. Для этого его помещают в бокс с возможностью доступа только к переключателю.
Автоматы подразделяются на следующие типы:
- электромеханические (автоматические выключатели);
- электронные;
- самовосстанавливающиеся.
Наиболее распространены автоматические выключатели (фото выше).
После счетчика электрический ток расходится по линиям в квартире. Главный ввод и каждый контур в отдельности нужно защитить от перегрузок и короткого замыкания (КЗ). В домах старой постройки применяются пробки с тонкими токопроводящими вставками (рис. а). При номинальных параметрах плавкая вставка выдерживает токовую нагрузку. Когда ее значение превышает норму, вставка пробки перегорает и разрывает цепь. Для восстановления схемы перегоревший элемент следует поменять на исправный. Это может сделать своими руками даже не специалист.
Плавкие и автоматические предохранители (пробки)
С аналогичной формой были сделаны автоматические устройства, способные заменить пробки. На рис. б изображен предохранитель автоматический резьбовой ПАР-10, где число обозначает номинальный ток. Для него не требуется при каждом срабатывании заменить плавкие вставки, а восстановление работоспособности обеспечивается нажатием кнопки.
ВАЗ 2110 | Проверка и замена выключателя стоп-сигнала
Проверка и замена выключателя стоп-сигнала
Выключатель стоп-сигнала находится в районе ног у опоры педали тормоза.
|
|
|
С чего начать проверку
Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор. Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.
Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой. Если питание поступает, проверьте работу выключателя. Для этого отсоедините провода от него и замкните их между собой отрезком провода, после чего можно посмотреть горят лампы или нет. Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.
Блок в салоне
Находится в нижней части панели приборов.
Пример схемы. Вариант 1.
Пример схемы. Вариант 2.
Описание
| P/WDW -LH | Основной выключатель электрических стекло подъемников, блок автоматической блокировки электропривода стекло подъемника двери водителя, переключатель управления стекло подъемником правой задней двери, переключатель управления стекло подъемником двери переднего пассажира (для автомобилей с правосторонним управлением) |
| S/HTD | Выключатель подогрева сиденья переднего пассажира, выключатель подогрева сиденья водителя |
| RR WIPER | Электродвигатель стекло очистителей заднего стекла, много функциональный переключатель (переключатель управления стеклоочистителями) |
| H/LP RH | Фара правая, приборная панель (включение фар) |
| IGN 2 | Выключатель устройства регулировки угла наклона фар, датчик температуры воздуха в салоне, блок управления электронными системами кузова (BCM), блок управления кондиционером, блок правления люком, левая/ правая фары, блок плавких предохранителей и реле отсека двигателя (реле системы обогрева топливного фильтра (FFHS), реле дневных ходовых огней (DRL), реле вентилятора), блок плавких предохранителей и реле дизельного двигателя (реле нагревателя PTC 2, реле нагревателя PTC 3) |
| PCU | Предупредительный датчик топливного фильтра, датчик расхода воздуха, блок управления двигателем (ECM) (при наличии механической коробки передач), блок управления трансмиссией (PCM) (при наличии автоматической коробки передач) |
| STOP LP | Выключатель стоп-сигнала, разъем канала передачи данных (DLC), реле электропривода стеклоподъемников |
| A/BAG | Модуль датчика не пристегнутого ремня безопасности, электронный блок управления системой SRS |
| HAZARD | Выключатель аварийной сигнализации, реле аварийной сигнализации |
| SAFETY P/W | Блок автоматической блокировки электропривода стекло подъемника двери водителя |
| CLUSTER | Бортовой компьютер, приборная панель (подсветка), блок управления электронными системами кузова (BCM) |
| TCU | Выключатель повышенной передачи, генератор импульсов “A”, генератор импульсов “B”, датчик скорости автомобиля |
| IGN1 | Генератор (КАППА), блок управления электрической системой рулевого управления с усилителем (EPS), блок контроля давления в шинах |
| ABS | Переключатель электронной системы стабилизации курсовой устойчивости (ESP), датчик угла поворота рулевого колеса, блок управления анти блокировочной тормозной системой (ABS), блок управления системой ESP, датчик скорости рыскания, блок плавких предохранителей и реле отсека двигателя (многоцелевой контрольный разъем) |
| IGN COIL | Катушка зажигания (КАППА), катушки зажигания №№ 1 – 4 (ГАММА), конденсатор (ГАММА) |
| B/UP LP | Переключатель режимов работы трансмиссии (ГАММА), выключатель лампы заднего хода |
| A/BAG IND | Приборная панель (освещение подушек безопасности) |
| T/SIG LP | Выключатель аварийной сигнализации |
| TAIL LP LH | Реле дневных ходовых огней (DRL), лампа освещения номерного знака, левый задний комбинированный фонарь, левая фара |
| TAIL LP RH | Фара правая, правый задний комбинированный фонарь, освещение |
| ACC | Электропривод наружных зеркал заднего вида, аудиосистема, бортовой компьютер |
| C/LIGHT | Прикуриватель |
| RR FOG LP | Реле задних противотуманных фар |
| B/A HORN | Реле противоугонной сигнализации |
| DR LOCK | Реле отпирания двери багажного отделения, реле запирания/ отпирания дверей, реле полной блокировки дверей |
| FRT FOG LP | Реле передних противотуманных фар |
| FOLDING | Переключатель управления наружными зеркалами заднего вида с электроприводом |
| S/ ROOF | Блок управления люком |
| START | Блок управления двигателем (ECM) (для автомобилей с дизельным двигателем), блок плавких предохранителей и реле отсека двигателя (реле стартера, реле противоугонной сигнализации) |
Электронные предохранители и ограничители тока
Электронные защитные устройства разделяются на три вида:
- самовосстанавливающие электрическую цепь после устранения аварии;
- устройства сигнализации об аварии;
- восстанавливающие питание за счет внешнего вмешательства.
В электронике применяются датчики тока, подключенные к нагрузке. При увеличении падения напряжения на датчике выше заданного, с него подается сигнал на защитное устройство, которое отключает цепь или ограничивает ток.
Простейшей защитой радиоэлектронных устройств от токовых перегрузок является стабилизатор напряжения 220в, изображенный на рис. а. Ток нагрузки здесь не может быть выше максимального тока транзистора КП302В. Для изменения величины выходного тока можно выбрать другой транзистор или включить их параллельно.
Электронные схемы ограничения предельного тока
На рис. б электрический ток также ограничивается транзисторами. VT1 работает в режиме насыщения, и напряжение входа практически полностью передается на выход. В рабочем режиме VT2 закрыт и светодиод HL1 не горит. Датчиком тока служит резистор R3. При превышении на нем порогового значения падения напряжения начинает открываться транзистор VT2, а VT1 – закрываться, ограничивая нагрузочный ток. При этом загорается светодиод HL1, сигнализируя о достижении током порогового значения.
Для больших рабочих токов применяется схема защиты на тиристоре (рис. в). В нормальном режиме тиристор заперт, а составной транзистор работает в режиме насыщения. Когда в нагрузке Rн появляется короткое замыкание, через управляющий переход тиристора протекает ток, открывающий его. При этом управляющая цепь транзисторов шунтируется открытым тиристором и ток в нагрузке снижается до минимума.
Что делать, если не горят стоп-сигналы на ВАЗ 2110 и ремонт
Достоинства стоп-огней ВАЗ-2110
В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.
Распространенные неполадки со стоп-огнями
Причин может быть несколько:
- перегоревший предохранитель;
- неисправный датчик;
- перетертый или перебитый провод питания.
Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.

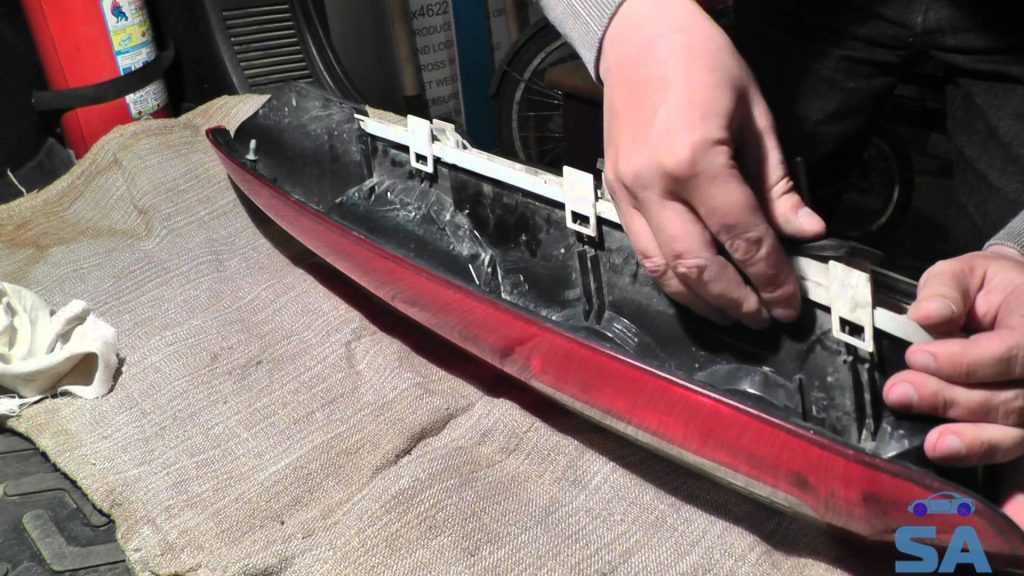

Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.
Годится ли гудок от Волги?
Можно ли использовать в «десятке» сигнал от Волги, как установить и как подключить его самостоятельно? В ВАЗ 2110 допускается установка волжского гудка, причем последние могут быть как старого, так и нового образца. Особой разницы между этими деталями нет, разве что тональность будет немного отличаться. Ну и, разумеется, стоимость. Но учтите, что произвести монтаж путем простой замены девайса не выйдет.
Суть заключается в том, что к штатному девайсу подключены два кабеля — один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой — с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель — положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока — на штатные варианты требуется не более 5 ампер, в то время как на волжские — по 8 ампер на каждый. В итоге получается 16 ампер (автор видео — Мастер Брюс).
Соответственно, для правильного подключения в ВАЗ 2110 изделия от Волги потребуется четырехконтактное реле, вариантов его установки у вас несколько:
- в салоне транспортного средства, в монтажном блоке с предохранителями;
- в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.
Как восстановить нормальную работоспособность фонарей заднего хода
В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:
- открываем и освобождаем багажник автомобиля;
- аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
- отвинчиваем защитный кожух, выполненный из пластика;
- извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.
В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.
Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:
- загнать машину на эстакаду и поставить ее на ручник;
- снять защитный кожух;
- подставить какую-либо емкость для трансмиссионного масла;
- извлечь датчик и отключить его от электрической цепи;
- установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
- последний этап – сборка узла, выполняемая в обратном порядке.
От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.
Видео про предохранители AES 50A, 70A
Об особенностях использования водозащищенных автоматических предохранителей серии AES 50A, 70A видео ниже.
Современный автоматический предохранитель, получивший развитие из обычной пробки до многофункционального аппарата, соответствует требованиям безопасности при работе электрической цепи
Важно правильно его подбирать под тип подключаемой нагрузки и характеристики проводки. Быстродействие и мощность автоматов достаточно высокие
Если необходимо защищать схемы на полупроводниках, применяются электронные устройства. Наиболее эффективной является защита с несколькими устройствами, включая плавкие предохранители.
Не горят и не работают стоп-сигналы на ВАЗ-2112, почему?
На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.
Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.
Штатный вариант схемы работы стоп-сигналов
Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7
Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4
Базовая схема бортсети
Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.
Главный монтажный блок
Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!
Пара слов о «реле исправности»
Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.
Самое большое реле в блоке
Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:
- 6 – потенциал «массы»;
- 2 – напряжение «+12», но только после включения зажигания;
- 5 – «+12» по нажатию на педаль;
- 4 – клемма звонится, как отвод «массы».
Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.
Включаем стоп-сигналы принудительно
Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.
Как нужно и как нельзя проверять потенциал «0 Вольт»
Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.
Как подключать вольтметр
Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.
Тест проводки на неработающих стоп-сигналах (проверка масса)
Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.
Разъём подключения «внутренних» фонарей
На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.
Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:
- Отключаем от концевика разъём с двумя проводами;
- Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю; Демонтаж лягушки тормоза
- Концевик снимается в сборе и проверяется омметром.
Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!
carfrance.ru
Проходные и перекрестные переключатели
По этому вопросу у меня есть статья. Там рассказано, что в случае, если управление светом нужно с 2-х мест, используются проходные переключатели (или выключатели, как говорят в народе). К каждому из них нужно проложить три провода.
Схема будет такой:
Классическая схема включения освещения из двух точек с проходными выключателями
Если точек управления светом 3 и больше, нужно уже (кроме двух проходных по краям схемы) ставить перекрестные переключатели, к каждому из которых прокладывается по 4 провода:
Схема с перекрестным переключателем для включения освещения с трёх мест
Если нужно управление с 4-х мест, но нужно соответственно 2 проходных и 2 перекрестных переключателя:
Схема на двух проходных и двух перекрестных переключателях для включения света с четырех мест
И так далее, количество перекрестных переключателей увеличивается.
Минусы схем с проходными и перекрестными переключателями
Некоторые недостатки классических схем с переключателями могут показаться неочевидными или малозначительными, но всё же перечислю их.
- Проходные и перекрестные переключатели имеют более высокую цену, чем обычные.
- Часто их не бывает в наличии в магазинах.
- Требуется прокладка большего количества проводов.
Что особенно важно контролировать у задних габаритов
Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.
Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.
На что ещё обратить внимание
Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп. Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе. Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.
Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.
как напрямую от лягушки провести стоп сигналы в автомобиле???
тестером цепочку проверять надо…
на самой лягушке два проводка, один из них плюс постоянный а на второй поступает плюс когда лягушка смыкает цепь, то есть когда нажимаем на педаль тормоза, что бы проверить плюс есть или его нету можно обычной лампочкой или тестером )))))если нету на обоих проводах плюса тогда можно кинуть с блока предохранителей другой плюс вот и вся дилемма)))) только надо убедится что второй провод идет на стоп сигналы
у меня был такой случай, лягушка в порядке, лампочки, питание, все в порядке, а стопари не горят (был перебит провод по косе после аварии) ,протянули провод от лягушки напрямую, все заработало, только проводить нужно правильно
с лягушки скидываются оба провода и через лампочку проверяются на массу. (лампочка загорелось питание на лягушку приходит) потом провода лягушки смыкаются между собой. если стоп-сигналы не загорелись то любой плюс кидается по очереди на эти два провода (замыкания не будет в любом случае) если загорелись значит не поступает питание на лягушку (можно кинуть любой прямой плюс например с прикуривателя) если не загорелись то проверяем сами стопы (вариантов много и самый простой тестером) если нет в наличии то простой способ подать плюс на блок фары на контакты стопа, ну дальше система понятна. на моем опыте в основном перебивает провод от лягушки на стопы. (но бывает что просто окислились контакты на блок-фарах). в любом случае на устранение уходит полчаса максимум при любой причине
Штатный вариант схемы работы стоп-сигналов
Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7
Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4
Базовая схема бортсети
Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.
Главный монтажный блок
Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!
Пара слов о «реле исправности»
Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.
Самое большое реле в блоке
Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:
- 6 – потенциал «массы»;
- 2 – напряжение «+12», но только после включения зажигания;
- 5 – «+12» по нажатию на педаль;
- 4 – клемма звонится, как отвод «массы».
Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.
