Как снять форсунки с двигателя 1nz

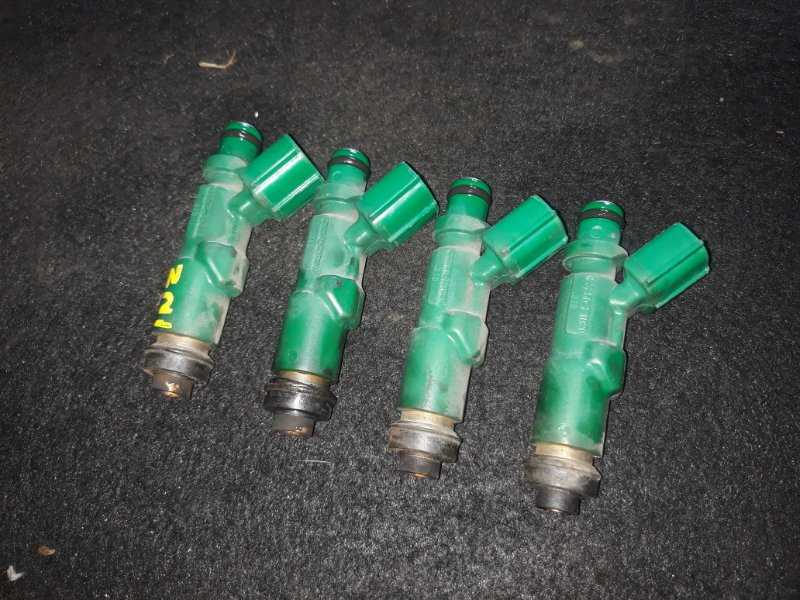

Как снять форсунки с 1NZ-FE?

Подскажите можно ли на этом движке снять топливную рампу без снятия клапанной крышки? От этой крышки идет крючок, он часть корпуса крышки и под него идет рампа, вот я не могу определить просто на взгляд, если разбирать удастся из под него рампу как то протащить или надо клапанную крышку снимать?

В этой теме 9 ответов

В чем проблема снять крышку?Но и снимать её впринципе не нужно там же и так всё видно что нужно снимать, рампа на двух болтах спереди, и с боку вроде один и защёлку снять всё!

Проблема в том, что если снимать крышку надо еще покупать прокладку и по уму назад собирать динамометрическим ключом который стоит дороговато. Что откручивать то надо я сам понимаю, мне форсунки надо снять, а рампа проходит под крючком, про который я говорил.

Крышку скинул, если прокладка не ссыт, ставь обратно старую, если где то сомневаешься промажь герметиком без фанатизма. Болты затягивай не до дури и все будет норм

Я в свое время крышку не снимал именно по причине нежелания менять прокладку.Я так понимаю снять рампу необходимо для снятия форсунок? Если да, то проблем нет ни каких, единственное при установке форсунок с рампой на место нужно быть внимательным(я неаккуратно «воткнул»уплотнительное кольцо второй форсунки, в результате чего через стало подсасывать воздух и как следствие загорелся «джеки чан»).Удачи.

Крышку можно не снимать только ставить потом неудобно, форсы грязь цепляют, но если чисто то нормально. Колечки поменять обязательно.

Текст сообщения был изменен пользователем 07 авг 2016 в 03:31:31

Присоединюсь к «Степе», аналогично крышку клапанов снимать не нужно. Снимаешь пластиковую крышку, отцепляешь контакты с форсунок,катушек и датчика, отводишь косу немного в сторону.Перед тем как снять рампу с форсунок, продуваю места их установки компрессором от грязи.Затем откручиваешь два болта, тянешь рампу на себя- слегка в сторону, и вынимаешь форсунки.P/S Буквально неделю назад промывал, таким же образом.

А еще когда обратно все соберешь, пластиковую крышку на место не спеши ставить.Сначала нужно пробный запуск сделать, убедиться, что форсунки встали ровно, и бензин не сочится мимо уплотнительных колечек.

элементарно болгаркой крючок отпиливаете и не каких проблем я так сделал и больше не мучаюсь

)) А я АИ 95 обезжирил и размягчил старую прокладку два года уже прошло.

Нет участников автоклуба

по данным активности за последние 5 минут.

Поздравляем с днем рождения!

Исполнилось: 45 Возраст: 45

Исполнилось: 34 Возраст: 34

Исполнилось: 29 Возраст: 29

Всего 12 именниников. В списке наиболее активные.

Источник

Как проверять работоспособность?

Проверка довольно легко выполняется своими руками. На заведенном моторе необходимо по очереди исключать из работы каждую из форсунок. Если при отключении какой-либо форсунки продолжит работать без заметных изменений, то это будет свидетельствовать о том, что проблема скрывается именно в ней. Необходимо будет выяснить причину ее выхода из строя. Устройство форсунки позволяет сделать это без дополнительного оборудования, своими руками. Для этого на ее клеммы подают напряжение от аккумуляторной батареи. При срабатывании форсунки должны отчетливо слышаться характерные щелчки. Если их слышно, то устройство исправно, а проблема, скорее всего, заключается в загрязнении форсунки. В этом случае необходима просто ее очистка. Если же, наоборот, устройство никак не реагирует на подключение его к аккумуляторной батарее, то такую форсунку придется заменять на новую.

Чистка форсунок

Как проверить форсунки инжектора

Поиск неисправностей и проверка форсунок при диагностике инжектора не сильно отличаются от аналогичных операций с карбюраторным двигателем.

  • Чтобы проверить инжектор на работоспособность, необходимо, как и при поиске “скончавшейся” свечи зажигания (неисправности системы зажигания), поочередно обесточить каждую форсунку. На каком этапе отключение не будет вызывать изменений в работе мотора – значит проблема именно в этом элементе.
  • Далее, следует проверить наличие напряжения на нерабочей форсунке вольтметром с диапазоном измерений в пределах от 0 до 2,5-3 В.
  • После этого следует проверить электро-магнитный клапан на срабатывание: на мгновение подайте ток от аккумулятора на клемму форсунки – если при этом будут слышны характерные щелчки, значит клапан исправен.

Если проверка форсунок показала их работоспособность, то все проблемы, связанные с их нестабильной работой двигателя, должны исчезнуть сразу после промывки инжектора.

Как проверить, что форсунка льет

Инжектор может лить в цилиндр как в бензиновых, так и в дизельных двигателях. Чтобы обеспечить мотору стабильную и бесперебойную работу, инжектор должен четко отмерять и своевременно впрыскивать порцию топлива в камеру сгорания. Льющий в цилиндр инжектор снижает КПД распыла горючего (нарушается форма факела). Также появляется черный или серый дым, повышается расход топлива и снижается мощность двигателя. Сам мотор заводится с трудом. Проверить детали впрыска можно несколькими способами.

1. Проверка инжектора без снятия.

Это самый простой способ, позволяющий быстро проверить форсунки, не снимая их. Основным критерием здесь является звук, издаваемый работающим двигателем. При наличии высокочастотного приглушенного шума, доносящегося из-под капота, скорее всего, одна из форсунок неисправна или льет в цилиндр и нуждается в чистке.

2. Проверка питания.

В случае проблем с запуском двигателя и при безотказной работе инжектора желательно также провести диагностику подачи питания. Порядок действий здесь следующий:

  • отключение колодки от инжектора;
  • подключение к аккумулятору двух проводов, одновременно соединяемых с элементами впрыска;
  • запуск двигателя и наблюдение за пропуском топлива или его отсутствием.

По результатам наблюдения можно сделать вывод:

  • вытекающее топливо говорит о неисправности электрической цепи автомобиля;
  • отсутствие подтекания означает, что проблем нет.

3. с помощью омметра.

В данном случае для проверки используется омметр.

Этим способом определяются неисправности инжектора (в частности, когда он льет в цилиндр) по измерению его сопротивления. Происходит это в несколько этапов:

  • Для конкретного автомобиля узнается стандартное значение сопротивления на форсунке. К примеру, у это значение составляет 11–15 Ом, у иномарок же оно может отличаться как в большую, так и в меньшую сторону.
  • Система обесточивается, для чего с АКБ снимается клемма.
  • С помощью тонкой отвертки с элемента впрыска снимается электроразъем. Для этого достаточно отстегнуть специальный зажим, расположенный на колодке.
  • К элементам впрыска подсоединяются провода измерительного прибора, производятся замеры.

Путем таких измерений определяются текущие значения сопротивления и сравниваются с паспортными. При обнаружении отклонения неисправный элемент необходимо снять и заменить на новый. Затем операция по проверке сопротивления повторяется. При этом нужно оценить работу самого двигателя. Его характеристики должны поменяться в случае правильно выполненных действий.

4. Проверка инжектора на рампе.

В этом случае снимается вся топливная рейка, а форсунки, льющие в цилиндр, отсоединяют единым блоком вместе с рампой. Контакты электрической цепи, снятые во время демонтажа, затем снова подключаются к рампе. Также на аккумулятор обратно накидывается снятая ранее клемма «-».

Дальнейший порядок действий:

  • Рампу размещают на двигателе таким образом, чтобы была возможность поставить под форсунки емкость со шкалой.
  • К рампе подсоединяют шланги для подачи топлива, надежно зафиксировав их концы.
  • Двигатель заводится стартером. Рекомендуется для этого привлечь помощника.
  • Пока помощник запускает стартер, проверяется КПД работы инжектора. Топливо при этом должно равномерно поступать на все форсунки.
  • Двигатель глушится, после чего анализируется уровень топлива в емкостях под инжектором. В норме этот уровень должен быть одинаковым.

Какие бывают неисправности форсунок

На инжекторных мотора применяют два вида форсунок – электромагнитная и механическая.

Электромагнитная форсунка работает по принципу клапана, который в зависимости от сигнала блока управления автомобиля, открывается осуществляя впрыск в цилиндр необходимого количество топлива.

Механическая форсунка открывается от давления. В основе нее лежит пружина и игла. Она работает следующим образом: при подаче топлива создается определенное давление, игла поднимается и топливо распыляется в цилиндр.

Сейчас механические форсунки практически не используют на современных автомобиля, поэтому речь пойдет об неисправностях, электромагнитных форсунок.

Так как форсунка это достаточно несложная деталь по своему строение, неисправностей у нее может быть несколько:

  1. Отсутствие сигнала от блока управления
  2. Внутренний разрыв обмотки или другая ее неисправность
  3. Загрязнение каналов подачи топлива

Как правило, чаще всего форсунки перестают работать как нужно именно из за загрязнения.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Топливная рампа и форсунки – снятие и

Внимание! Бензин чрезвычайно горюч, поэтому при работе с топливной системой соблюдайте предельную осторожность (см. параграф 2)

1) Снимите давление в топливной системе (см. параграф 2).

2) Отсоедините провод массы от отрицательной клеммы аккумулятора.

Модели до 2000 года выпуска

3) Снимите клапанную крышку (см. главу 2А).

4) Снимите корпус дросселя (см. параграф 14).

5) Снимите два крепления и отсоедините жгут проводки от корпуса впускного коллектора (см. рис. 16.5).

Рис. 16.5. Покомпонентное изображение топливной рампы и окружающие компоненты – модели до 2000 года выпуска

Отсоедините разъемы проводки от всех четырех форсунок.

6) Снимите защитные крышки проводки двигателя с правой стороны впускного коллектора.

7) Снимите клапан рециркуляции отработавших газов и его трубку (см. главу 6А).

8) Отсоедините верхний фитинг на топливном фильтре (см. главу 1 А) и отделите топливопровод от фильтра.

9) Отсоедините вакуумный шланг усилителя тормозов от впускного коллектора.

10) Отсоедините топливопроводы от топливной рампы (см. рис. 16.10).

Рис. 16.10. Отсоедините топливопроводы от топливной рампы

11) Отверните болты крепления топливной рампы (см. рис. 16.11).

Рис. 16.11. Отверните болты крепления топливной рампы (показаны стрелками)

12) Снимите форсунки с топливной рампы (см. рис. 16.12) и сложите их в промаркированные коробки или пакеты.

Рис. 16.12. Снимите форсунку, покручивая ее, с топливной рампы

13) Если вы собираетесь устанавливать эти же форсунки, замените на них уплотнительные кольца и резиновые втулки.

Рис. 16.13. Если вы планируете устанавливать снятые форсунки повторно, замените уплотнительные кольца и резиновые втулки

Модели выпуска с 2001 года

14) Снимите корпус воздушного фильтра (см. параграф 10).

15) Отсоедините шланг клапана принудительной вентиляции картера (см. главу 6А).

16) Отсоедините топливопроводы от топливной рампы (см. рис. 16.16,а,б).

Рис. 16.16,а. Освободите жгут проводки из фиксаторов на корпусе впускного коллектора

Рис. 16.16,б. Покомпонентное изображение топливной рампы и окружающие компоненты – модели выпуска с 2001 года

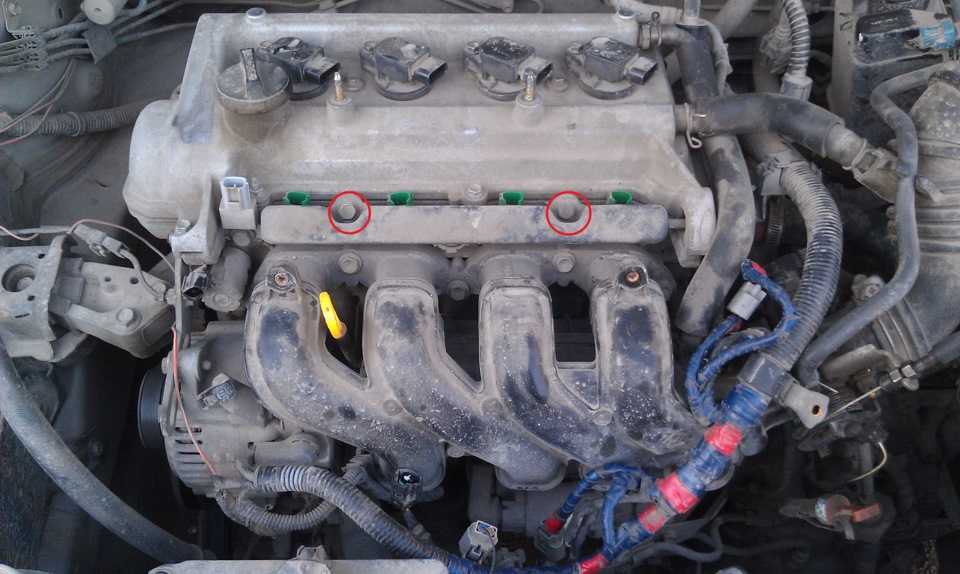

17 Отверните болты крепления топливной рампы (см. рис. 16.17).

Рис. 16.17. Отверните болты крепления топливной рампы (показаны стрелками)

18) Снимите топливную рампу, не отсоединяя форсунок.

19) Снимите форсунку (форсунки) с топливной рампы (см. рис. 16.19) и сложите их в промаркированные коробки или пакеты.

Рис. 16.19. Обязательно установите новые уплотнительные кольца и резиновые втулки на форсунки и регулятор давления топлива

20) Если вы собираетесь устанавливать эти же форсунки, замените на них уплотнительные кольца и резиновые втулки.

22) Установка форсунок производится в порядке, обратном их снятию.

23) Затяните болты крепления форсунок моментом, предписанным Спецификациями.

Смотрите видео: Демонтаж форсунок с рампы и сборка

Источник

Стоимость диагностики инжектора

Диагностика ke-jetroniс,ke-motronic,моновпрысков (настройка) От 1200 р.

Инжекторные автомобили получили широкое распространение с 80-х годов прошлого века. У инжекторного двигателя масса преимуществ перед карбюраторными собратьями, но есть и серьезные недостатки. Они прежде всего связаны со сложным оборудованием и компонентами, которые содержит инжекторный двигатель. К тому же их обслуживание стоит гораздо дороже карбюраторных двигателей. Тем не менее, многие водители ценят инжекторные авто за их мощность, динамику и другие качества, которые доставляют массу удовольствия при вождении.

Один из методов, позволяющих хоть немного снизить издержки на обслуживание инжекторного двигателя, заключается в постоянном контроле за его работой и регулярных проверках. “Авто-диагностический центр” оказывает услуги по диагностике инжекторов всех марок автомобилей. У нас большой опыт работы в этой области и подготовленный персонал, который хорошо знает свое дело. Наши специалисты тщательно подходят к вопросам диагностики, так как от этого зависят сроки, объем и стоимость ремонта. Высокое качество наших услуг знают многие клиенты – автолюбители в Санкт-Петербурге и области. Мы очень дорожим своей репутацией.

Диагностика инжектора в нашем центре

Мы хотим сразу предупредить всех, кто впервые эксплуатирует автомобиль с инжектором, что после 20-30 тыс. км пробега Вам нужно провести чистку инжектора. Делать это нужно регулярно. В российских условиях это иногда приходиться делать даже чаще, поскольку на проблемы с инжектором больше всего влияет не очень качественное топливо. Оно вызывает появление твердых отложений под воздействием высокой температуры. Естественно, такой процесс приводит к проблемам в работе двигателя. На отечественных авто инжектор вообще может перестать работать.

Проблемы с инжектором можно часто выявить самостоятельно. Признаками проблем могут быть затруднения при пуске двигателя, неустойчивая работа двигателя на холостом ходу, снижение мощности двигателя и загорание лампочки Check Engine на приборной доске во время работы двигателя. Наконец, Вы обязательно отметите увеличение расхода топлива.

Неустойчивая работа двигателя или даже его остановка может также сопровождаться задымлением под капотом. Если открыть крышку воздушного фильтра, то появится плотный дым и следы вытекающего моторного масла.

Если Вы заметили эти явления, то вашему инжектору требуется диагностика. Она может быть проведена визуально или с помощью специальной аппаратуры, которая нужна для диагностики инжектора.

Диагностика инжектора в нашем центре

Диагностику инжектора наши специалисты проводят не только визуальную. И это было бы странно – ограничиться визуальным осмотром. Для проведения глубокой диагностики используется аппаратура – ноутбук со специальным программным обеспечением. ПО должно быть адаптировано под конкретный автомобиль. Ноутбук подключается к бортовому компьютеру Вашего автомобиля специальным кабелем. Некоторые могут сказать, что они и сами в состоянии провести диагностику, умея работать на компьютере, однако все не так просто.

Тем более, что компьютер – не единственный прибор, полезный для этого процесса. Для диагностики также применяется  адаптер «BT-ECU» или «USB-ECU» c программой «Check-Engine». Адаптер, подключенный к бортовому компьютеру автомобиля, передает сигнал на программу «Check-Engine», которая установлена на компьютер. Программа расшифровывает коды неисправности и выдает рекомендации.

Как чистить форсунки

Чаще всего проблемой в работе форсунок является их банальная загрязненность. Поэтому, чтобы восстановить их работоспособность и вернуть номинальную производительность форсунки, достаточно произвести чистку. Это можно сделать двумя путями — не вынимая с двигателя (добавив в топливо специальный очиститель) и в снятом состоянии (пропуская чистящее средство по отдельно взятой форсунке или ультразвуком). Для очистки используются следующие методы:

  • механический;
  • ультразвуковой;
  • с помощью химических составов.

В данной статье мы поговорим лишь о некоторых, поскольку зачастую для чистки форсунок необходимо дополнительное профессиональное оборудование. Подробную информацию о самостоятельной чистке вы найдете в другом материале. Здесь же коснемся этих способов вкратце.

Отдельно взятую форсунку можно чистить с помощью специальных химических составов. Например, тех же присадок, которые добавляются в топливо для очищения системы или так называемый “Очиститель карбюратора”. Действовать в данном случае необходимо по следующему алгоритму:

  • заранее подготовить “Очиститель карбюратора” (или его аналог в виде баллончика с разбрызгивателем), контактную кнопку без фиксации замкнутого положения, шприц объемом 5 мл или больше, трубочку для продолжения горлышка шприца с уплотнением, пустую тару, желательно большого объема (5-10 литров), зарядное устройство от мобильного телефона с обрезанным штекером, контактные провода с клеммами;
  • далее необходимо вставить испытуемую форсунку в заднюю часть шприца (как можно более плотнее, с резинкой или без нее);
  • после этого подключить клеммы через кнопку к зарядному устройству и включить его в розетку;
  • вставить трубочку в распылитель средства для очистки, а обратную часть форсунки развернуть в подготовленную пустую тару;
  • после этого нажать на распылитель с тем, чтобы некоторое количество вещества попало в форсунку;
  • нажать на кнопку контакта, чтобы привести в действие форсунку.

Если форсунка исправна, с ее обратной стороны должно под напором выйти моющее средство. Процедуру продувки необходимо повторить несколько раз для достижения необходимой степени чистоты.

Если в вашем автомобиле установлены низкоомные форсунки, то нажимать кнопку открытия форсунки необходимо на долю секунды. Если же у вас высокоомные форсунки, то держать кнопку можно 2-3 секунды.

Кроме выше перечисленных методов проверки также можно упомянуть о проверке токсичности газов и дымности, — низкий уровень CO при прогазовке, является признаком плохой работы форсунок. Данный метод практикуется на некоторых СТО, в качестве контроля работы двигателя.

Также нельзя обойти стороной и не уделить внимание проверке форсунок по коррекции топливоподачи и лямбде, но тут такая же ситуация как и токсичностью, потребуется не только диагностическое оборудование, но и уметь разбираться во всех цифрах что будет показывать вам диагностика
