Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семёрки», необходимо знать принцип работы генератора и разобраться в схеме соединений этих устройств.

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети машины, а также для подзарядки АКБ при запущенном силовом агрегате. Конструктивно она состоит из следующих основных элементов:

корпуса с обмотками (статора);
якоря (ротора);
модуля преобразования тока (выпрямителя);
стабилизатора (регулятора величины напряжения).

Установка приводится в действие ремнём от шкива коленчатого вала.

На протяжении всей своей истории «семёрки» оснащались двумя типами генераторных агрегатов: 372.3701 и 9412.3701. Они имеют конструкцию и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

	372.3701	9412.3701
Номинальное напряжение, В	14	14
Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А	55	80
Максимальная мощность, Вт	770	1120
Вес, кг	4,5	4,9

Рабочие показатели этих устройств сильно отличаются в плане величины вырабатываемого тока и выдаваемой мощности. Генератор 9412.3701 более производительный. Он применяется в инжекторных «семёрках», где бортовая сеть дополнена электронной системой управления двигателем.

Как работает генераторная установка ВАЗ 2107 и цепь генератора

Если не углубляться в теорию электротехники, генератор функционирует следующим образом. При повороте ключа в замке зажигания ток с аккумулятора через реле и сигнальную лампу заряда подаётся на возбуждающую обмотку статора. Одновременно с этим коленвал начинает крутить ротор. Во время вращения якоря в фазовых обмотках образуется электромагнитное поле, которое индуцирует переменный ток. Поскольку все электроприборы бортовой сети рассчитаны на постоянный ток, в конструкции установки предусмотрен полупроводниковый выпрямительный модуль. Величина выдаваемого генератором напряжения меняется в зависимости от оборотов коленчатого вала. Для его стабилизации используется специальный регулятор, сглаживающий скачки и падения и подающий в бортовую сеть машины напряжение, максимально близкое к номинальному.

Электрический ток, вырабатываемый генератором, подаётся на клеммы АКБ для её зарядки

Таким образом, при работающем двигателе генератор преобразует вращательный момент коленчатого вала в постоянный ток величиной в 55 или 80 А (в зависимости от типа устройства) и напряжением 13,9–14,5 В, необходимый для работы электрических приборов и зарядки аккумулятора. Ток поступает на плюсовую клемму аккумулятора через вывод «30» и отдельный провод, а «масса» установки соединена с минусовой клеммой АКБ.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Читать также: Land cruiser prado дизель

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

Охраняемая стоянка или надежный гараж.
Установка сигнализации.
Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.

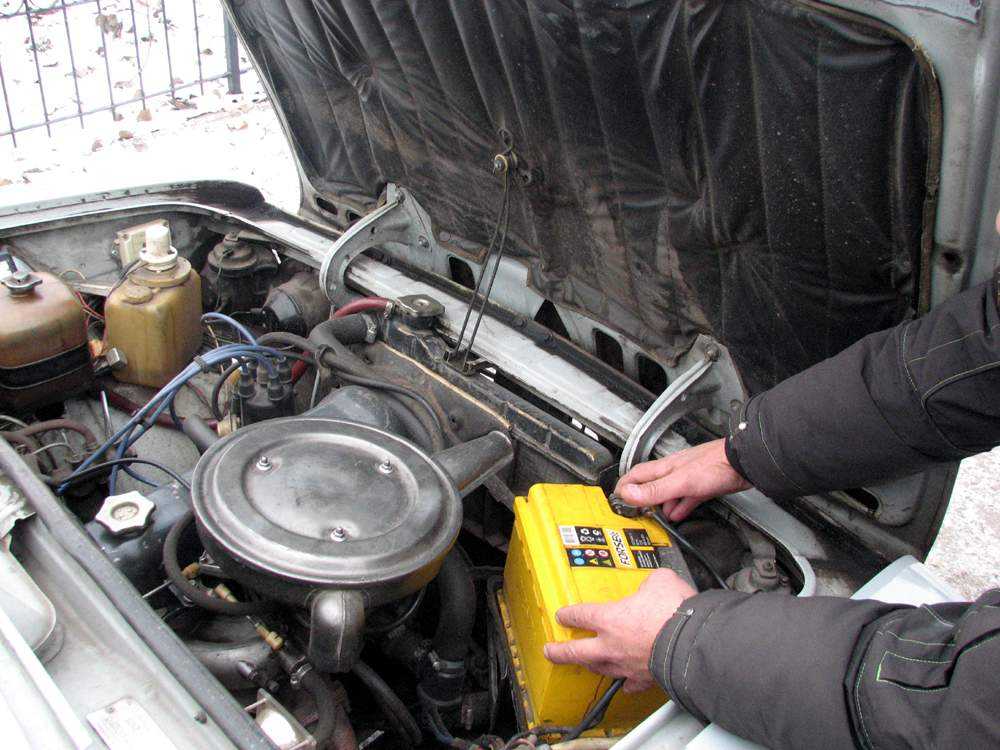

Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.

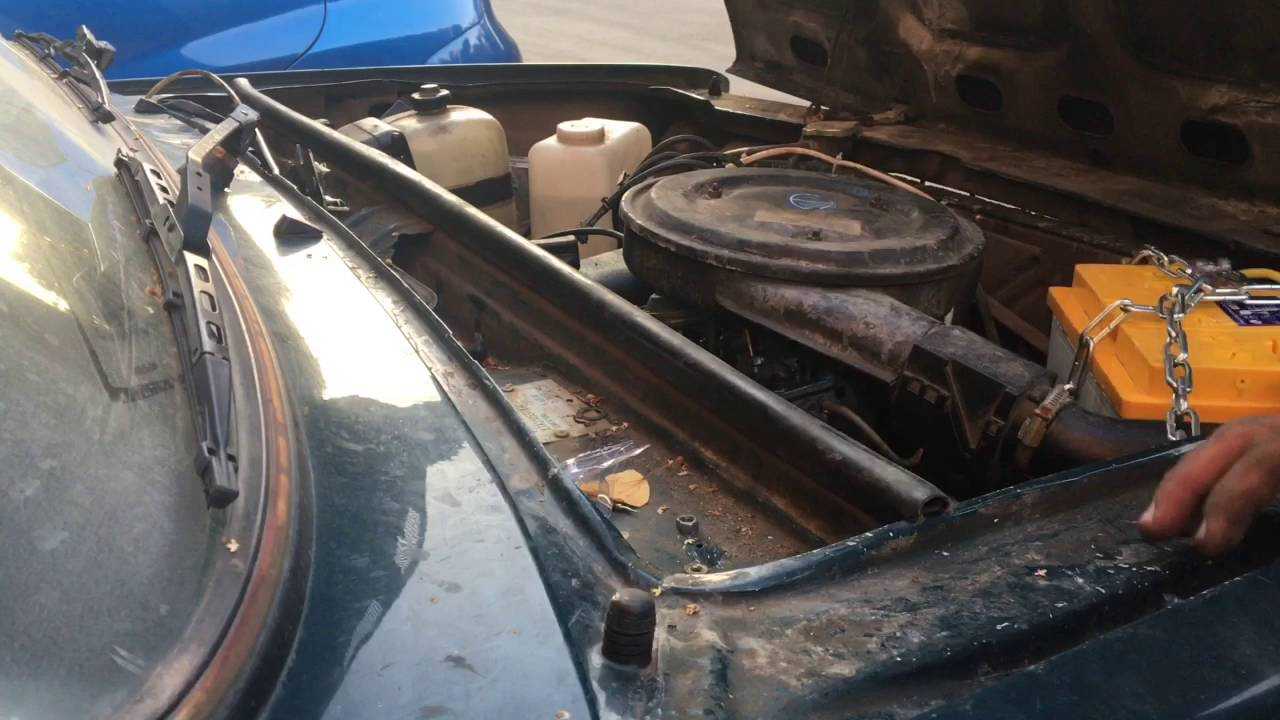

Надежная фиксация АКБ. Чуть ли не самый популярный способ. Крепеж ставится с секретом, препятствующим демонтажу и затрудняющим кражу. В сочетании с сигнализацией является очень эффективной методикой.

Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

неисправность реле-регулятора;
обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Причины почему пропала зарядка на ВАЗ 2107 карбюратор

Что делать если аккумулятор разряжается (нет зарядки)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования. Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

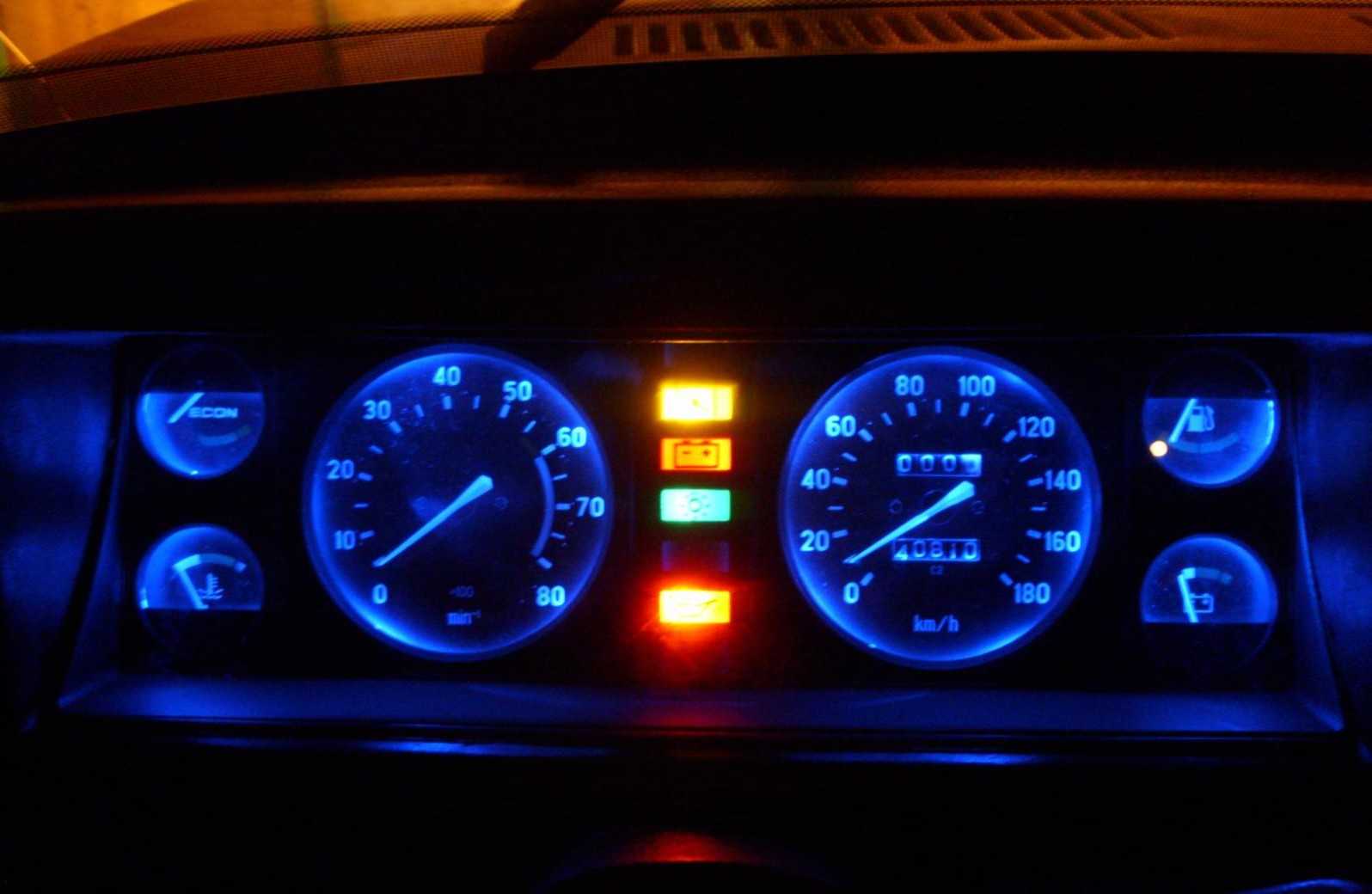

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2).

Горит контрольная лампа

Показания вольтметра до запуска двигателя

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле— проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму— проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите здесь

Клемма «61» генератора Ваз-2107

2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Показания вольтметра-нормальная зарядка

Лампа продолжает гореть или слегка тускнеет. Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Это слишком мало для нормальной зарядки

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку

Скачек напряжения в момент отключения может «сжечь» электронные элементы систем зажигания

Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем

Что делать если аккумулятор «кипит»?

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Слишком высокое напряжение- перезаряд

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

Выход из проблем с генератором

Правильная диагностика – верный способ понять, из-за чего при включении фар падают обороты в «Форд EFI» или другой иномарке, устранить проблематику механизма. Самый простой шаг к исправлению положения – проверка предохранителя. При его исправном состоянии придется осмотреть сам агрегат на предмет бесперебойного вращения ротора, целостности ремня, электропроводов или корпуса. Нет дефектов? Пора присмотреться к щеткам, кольцам контактов. Велика вероятность их износа или деформации.

Токосъемные кольца забиваются графитовой пылью. Слышен свист при функционировании приспособления? Пришло время поменять подшипники с предварительным осмотром посадочного места. На моделях прежних лет производства может помочь проточка контактных колец. Роторные обмотки при изнашивании заменяются. Что еще ведет к оборотной просадке?

Падает напряжение при включении ближнего света

Попробуй поменять ремень генератора, очень желательно на импортный, бывает ремень натянут, но он уже лежит на дне ручья и не держит нагрузку, а бывает и тянется.

Ремень стоит новый. Он натянут,- это я в первую очередь проверил. Есть подозрение, что когда я капиталил движек, покрасил все внешние стальные детали двигателя, в том числе и шкив. Подозреваю, что возможно проскальзывание ремня по покрашенному шкиву. Но звуков проскальзывания нет и когда капот открыт, глазом проскальзывания не видно. Попробую снять краску. И еще, импортный ремень от чего подходит?

Есть подозрение, что когда я капиталил движек, покрасил все внешние стальные детали двигателя, в том числе и шкив.

Так может просто плохой контакт корпуса генератора с движком из-за краски?

А реле-регуляторы внешние или шоколадка на генераторе?

Пишу в 101-й раз -) : летом 13,7 зимой 14,7

Допускается на холостых ниже, а на оборотах между тем и другим.

У меня так: На оборотах около 2000 Когда ничего не включено — 14,5 Включены габапиты -14,2/14,5 ближний свет или вентилятор радиатора 12,2/12,5 и при этом напряжение постоянно потихоньку падает. В итоге по ночам езжу только на акуммуляторе.

Есть генератор, но с 1-ой клеммой на щетки, а у меня стоит с 2-мя клеммами. Как переделать не знаю. На машине РР внешний. Есть-ли РР на генераторе с 1-м выводом — не знаю.

Всем спасибо за ответы.

Приношу извинения сообществу, но у меня не хватило терпения и я купил на разборке генератор Б/У. Поставил, все работает. Видимо, действительно это был диодный мост или межвитковое. Старый генератор я обязательно починю. Но это будет не скоро. Как найду причину — напишу. Еще раз всем спасибо!

Устранение неисправностей

Для начала нужно зачистить клеммы АКБ и внутренние поверхности клемм проводов на аккумуляторе. Если это не дало результата, замеряется напряжение на выходе генератора (клемма «30») относительно «массы» при работающем двигателе (частота вращения коленвала 1000-1200 об/мин). Если напряжение заметно отличается, зачищается контакт клеммы «30» с проводом, прозванивается сам провод от генератора до АКБ. В крайнем случае меняется этот провод.

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Такие симптомы могут быть при слабом натяжении ремня генератора. Нужно измерить натяжение (при усилии на ремень в 10 кгс прогиб не должен быть более 12-17 мм), и если натяжение слабое, ремень натягивается или заменяется.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Если обнаружили, что на вашем ВАЗ 2107 нет зарядки аккумулятора, меры нужно принимать немедленно. Дальнейшая эксплуатация автомобиля может привести к разряду батареи. Вам придется либо искать попутчика, согласного взять машину на буксир, либо звонить в эвакуационную службу.

Контрольная лампочка

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

Дергается стрелка заряда аккумулятора ВАЗ 2107.
Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
При работающем моторе напряжение на батарее должно держаться в районе 13,9.
Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

Падение напряжения до 12 В говорит: с генератора заряд не идет! Тускло горит лампа зарядки аккумулятора ВАЗ 2107 — недозарядка АКБ.

Как происходит зарядка АКБ в ВАЗ 2107

Устройство, привод и характеристики генератора ВАЗ 2107

корпуса с обмотками (статора);
якоря (ротора);
модуля преобразования тока (выпрямителя);
стабилизатора (регулятора величины напряжения).

Установка приводится в действие ремнём от шкива коленчатого вала.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

372.3701	9412.3701
Номинальное напряжение, В	14	14
Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А	55	80
Максимальная мощность, Вт	770	1120
Вес, кг	4,5	4,9

Как работает генераторная установка ВАЗ 2107 и цепь генератора

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Особенности автомобильной электропроводки

И действительно, все эти жгуты проводки, опоясывающие автомобиль сверху-донизу, выполняют единственную задачу – обеспечить бесперебойную передачу электрических импульсов между компонентами той или иной системы. И если один из проводов имеет плохой контакт, или еще хуже – сгорела или окислилась клемма, то работа цепи нарушится или же и вовсе откажет.

Заменить – просто, сложнее найти место обрыва или короткого замыкания своими руками, особенно если не знать, как это сделать.

В данной статье мы постараемся ответить на многие вопросы, включая и:

как прозвонить проводку в машине для поиска неисправности;
как правильно починить исполнительный механизм;
как восстановить плохой контакт;
как решить другие проблемы, связанные с электрооборудованием.

Поиск неисправности проводки требует знания основ работы и точного инструмента

Что под капотом

В подкапотном пространстве встречается множество проводов, выполняющих самые разнообразные функции:

передающие импульсы высокого напряжения от источника тока (генератора или АКБ) в цилиндры двигателя;
передающие данные от всевозможных датчиков;
обеспечивающие непрерывную работу системы подачи топлива, осветительных приборов и т.п.

Наибольшего контроля заслуживает проводка системы зажигания

Что в салоне

Внутри автомобиля, предназначенного для водителя и его пассажиров, проводов даже больше, поскольку здесь расположены:

Органы управления автомобильными системами:
- управление внешними осветительными приборами (освещением дорожного полотна, сигналами маневрирования и задними стоп-сигналами);
управление звуковыми устройствами;
управление АКПП;
управление электронными помощниками (круиз-контроль, автоматические стеклоочистители, навигационная система);
Контрольные приборы и датчики;
Системы активной безопасности:
- электроприводы ремней безопасности;
механизмы подушек безопасности водителя и переднего пассажира;
Функции комфорта:
- кондиционер;
стеклоподъемники;
музыкальная аппаратура;
системы подогрева стекол, зеркал, кресел и т.п.

Замена проводки в машине обязательно потребует и разборки панели приборов

С чего начать проверку

Неисправности часов на ВАЗ 2107

Штатные часы на ВАЗ 2107 — это не самый важный элемент в автомобиле, но когда на приборной панели что-либо не работает, то это доставляет много неудобств. Если не работают часы, которые расположены на центральной консоли салона семерки, то водитель и пассажиры не могут ориентироваться во времени. Когда не работают часы, то решить такую проблему поможет не что иное, как выявление причины поломки и ее устранение. Основными причинами, по которым может возникать неработоспособность часов в салоне ВАЗ 2107:

Перегорел предохранитель — именно с этой детали следует начинать поиск неисправности. Располагается предохранитель на блоке предохранителей под названием F6 Проверить его неисправность поможет мультиметр, установленный в режим прозвонки.
Отсоединилась клемма питания массы (или окислилась), которая подключается непосредственно к самому прибору. Для проверки этой неисправности понадобится снять панель, на которой установлены часы и прикуриватель, и проверить качество соединителей.
Нарушилась изоляция или повредилась жила провода питания — случается это редко, но если это не предохранитель и не контакт, то нужно проверить целостность провода питания и массы. Помочь в этом сможет такой прибор, как мультиметр, установленный в режим измерения постоянного напряжения.
Поврежден механизм. Если все составляющие детали целые, то высока вероятность, что проблема в самих устройствах. Их можно отремонтировать, а можно вместо штатных устройств поставить электронные.

Проверку исправности устройств рекомендуется проводить в таком порядке, как представлено в материале. Если выясняется, что поврежден предохранитель, то его можно заменить, а при плохом контакте следует поджать клемму. Если же поврежден провод, тогда его нужно заизолировать или заменить, а вот если поломка возникла с самим механизмом часов, тогда придется их заменить или отремонтировать. Практика показывает, что проще их заменить, тем более что электронные устройства не только стильно смотрятся, но еще и имеют более широкий функционал.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

«плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.
