Что такое бензонасос для автомобиля и как работает

Система датчиков

Не менее интересен двигатель ВАЗ-2110 (8 клапанов). Инжектор, устройство системы управления, если быть точнее, включает в себя множество датчиков. Весь контроль происходит при помощи датчиков. Так, между фильтром и дросселем находится датчик массового расхода воздуха. На самой заслонке смонтирован датчик положения. В рампе — давления. Кроме того, между вторым и третьим цилиндрами на поверхности блока ДВС расположен датчик детонации. А на шкиве привода генератора – оборотов двигателя. От коробки передач производится замер скорости автомобиля. Все данные, которые поступают от считывающих устройств, подаются на электронный блок управления.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

  • Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
  • Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
  • Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Признаки неисправности бензонасоса

Признаки неисправности агрегата:

  • на слух определяется металлический вой или усиленный шум при его работе;
  • изделие не закачивает топливо или не срабатывают контакты;
  • резко снижается мощность силового агрегата.

Первым делом проверяем давление бензонасоса «десятки» в общей топливной системе, подключив манометр к штуцеру. При давлении в изделии больше 3,3 кгс/см2, то становится ясным, что неисправность состоит в дефекте регулятора давлении, который требует замены. При показателях манометра меньше 2,8 кгс/см2 необходимо заменить топливный фильтр бензонасоса, из-за которого случился дефект. Если машина продолжает барахлить, целесообразно демонтировать топливный блок и почистить сетку фильтрации горючего.

В иных случаях проводиться замена бензонасоса ВАЗ 2110 инжектор, т.к. ремонт изделия позитивных результатов не дал. Также при проверке этого электрического устройства требуется протестировать реле бензонасоса, которое подвержено элементарному «залипанию». Нелишним будет проверить предохранитель агрегата, который тоже может перегореть и потребовать замены.

Конструкция и принцип работы

Когда заходит речь о топливном насосе (помпе) десятки, надо понимать, что топливный модуль и помпа — отдельные узлы. Поэтому замена всего модуля при выходе из строя помпы или её электродвигателя нецелесообразна. Модуль состоит из пластикового корпуса, в нём находятся и сам насос, и датчик уровня топлива в баке.

Выполнен он в виде стакана, а доступ к модулю открывается из-под заднего сиденья, если демонтировать пластиковый кожух. На модуле расположены клеммные контакты, через которые подается питание 12 В .

Это прибор погружного типа с элементарной конструкцией. Он состоит из электродвигателя и насоса, ротор которого находится на одном валу с ротором электромотора. Может работать только в условиях постоянного погружения в бензин. Других источников смазки у него нет, а при работе в сухом режиме моментально выходит из строя. Кроме функции смазки, он имеет также охлаждающее действие, поэтому работа механизма насухую категорически запрещена.

Обратная связь с датчиками

Одним из основных датчиков, на показаниях которого ЭБУ регулирует время открытия форсунок, является лямбда-зонд, установленный в выпускной системе. Этот датчик определяет остаточное (не сгоревшее) количество воздуха в газах.

Благодаря этому датчику обеспечивается так называемая «обратная связь». Суть ее заключается вот в чем: ЭБУ провел все расчеты и подал импульс на форсунки. Топливо поступило, смешалось с воздухом и сгорело. Образовавшиеся выхлопные газы с не сгоревшими частицами смеси выводится из цилиндров по системе отвода выхлопных газов, в которую установлен лямбда-зонд. На основе его показаний ЭБУ определяет, правильно ли были проведены все расчеты и при надобности вносит корректировки для получения оптимального состава. То есть, на основе уже проведенного этапа подачи и сгорания топлива микроконтроллер делает расчеты для следующего.

Стоит отметить, что в процессе работы силовой установки существуют определенные режимы, при которых показания кислородного датчика будут некорректными, что может нарушить работу мотора или требуется смесь с определенным составом. При таких режимах ЭБУ игнорирует информацию с лямбда-зонда, а сигналы на подачу бензина он отправляет, исходя из заложенной в карты информации.

На разных режимах обратная связь работает так:

  • Запуск мотора. Чтобы двигатель смог завестись, нужна обогащенная горючая смесь с увеличенным процентным содержанием топлива. И электронный блок это обеспечивает, причем для этого он использует заданные данные, и информацию от кислородного датчика он не использует;
  • Прогрев. Чтобы инжекторный двигатель быстрее набрал рабочую температуру ЭБУ устанавливает повышенные обороты мотора. При этом он постоянно контролирует его температуру, и по мере прогрева корректирует состав горючей смеси, постепенно ее обедняя до тех пор, пока состав ее не станет оптимальным. В этом режиме электронный блок продолжает использовать заданные в картах данные, все еще не используя показания лямбда-зонда;
  • Холостой ход. При этом режиме двигатель уже полностью прогрет, а температура выхлопных газов – высокая, поэтому условия для корректной работы лямбда-зонда соблюдаются. ЭБУ уже начинает использовать показания кислородного датчика, что позволяет установить стехиометрический состав смеси. При таком составе обеспечивается наибольший выход мощности силовой установки;
  • Движение с плавным изменением оборотов мотора. Для достижения экономичного расхода топлива при максимальном выходе мощности, нужна смесь со стехиометрическим составом, поэтому при таком режиме ЭБУ регулирует подачу бензина на основе показания лямбда-зонда;
  • Резкое увеличение оборотов. Чтобы инжекторный двигатель нормально отреагировал на такое действие, нужна несколько обогащенная смесь. Чтобы ее обеспечить, ЭБУ использует данные карт, а не показания лямбда-зонда;
  • Торможение мотором. Поскольку этот режим не требует выхода мощности от мотора, то достаточно, чтобы смесь просто не давала остановиться силовой установке, а для этого подойдет и обедненная смесь. Для ее проявления показаний лямбда-зонда не нужно, поэтому ЭБУ их не использует.

Как видно, лямбда-зонд хоть и очень важен для работы системы, но информация с него используется далеко не всегда.

Описание проведения работ

Местонахождение бензонасоса ВАЗ 2110 инжектор — в бензобаке, расположенном под днищем автомобиля, в районе заднего кресла. Доступ к нему имеется из салона, поэтому никаких смотровых ям и прочих дополнительных приспособлений не требуется. Нужны только инструменты:

  • рожковый ключ на 13 и 17 мм;
  • крестообразная отвертка;
  • трубчатый накидной ключ на 7 мм.

Вместо длинного трубчатого ключа на 7 мм можно использовать маленький рожковый, но это будет неудобно и займет больше времени. Прежде чем начать ремонт, следует полностью снять и вытащить заднее кресло, чтобы освободить доступ к бензобаку. Еще две предварительных операции, которые делаются в подкапотном пространстве.

  1. Ослабить гайку крепления к минусовой клемме аккумуляторной батареи, снять хомут вместе с проводом.
  2. Стравить давление из топливной магистрали. С торцевой стороны рампы, возле крайних форсунок, есть стравливающий клапан, на который надет резиновый колпачок. Сняв его и подставив пластиковый стаканчик, надо нажать на шток клапана. Оттуда вытечет горючее, и давление в системе упадет.

Под нижней частью заднего кресла расположен квадратный люк, открывающий доступ к бензобаку, его и нужно будет снимать. Последующая схема разборки выглядит следующим образом.

  1. Крестообразной отверткой выкрутить 2 самореза крепления крышки люка, снять ее и отложить в сторону.
  2. Отсоединить разъем электропривода топливного насоса и отодвинуть его, чтобы не мешал.
  3. Рожковым ключом ослабить и открутить 2 гайки, которыми трубки топливной магистрали крепятся к штуцерам бензонасоса.
  4. Вытащить трубки из гнезд. Круглые резиновые кольца, надетые на их концах, нужно снять и заменить на новые, поскольку они рассчитаны на одноразовое использование.
  5. Длинным трубчатым ключом открутить 8 гаек, которые держат плоский фланец, прижимающий бензонасос ВАЗ 2110 к поверхности днища. Фланец снять со шпилек.
  6. На шпильках крепления под прижимной частью корпуса стоит резиновая прокладка. Последнюю нужно снять со шпилек, иначе она не даст возможности вытащить устройство для подачи топлива. Затем аккуратно извлечь бензонасос из полости бака вместе с поплавком. Если резиновая прокладка находится в изношенном состоянии, то ее лучше тоже заменить.

При извлечении узла из него потечет бензин, поэтому следует подложить снизу ветошь и быстро переместить бензонасос наружу, расположив над широким поддоном. Сеточка находится на конце всасывающей трубки и крепится с помощью пластмассового кольца. Снять ее можно вручную.

Если же кольцо сильно прикипело к трубке, то рекомендуется поддеть его, например, плоской отверткой. Далее ставится новая сетка и фиксируется нажатием руки до упора. Теперь можно производить сборку, которая выполняется в обратном порядке. На верхней части агрегата выбита стрелочка, она должна указывать на заднюю часть авто.

Затяжку всех соединений советуем выполнять с небольшим усилием. Чтобы избежать перекоса при закручивании 8 гаек прижимного фланца, применяется схема их затяжки «звездой».

Если требуется замена бензонасоса на ВАЗ десятой модели или его ремонт, то система разбирается описанным образом. При замене нужно снять с агрегата поплавок, датчик уровня и переставить их на новый насос. Вся процедура, если ее выполнять в комплексе с заменой других расходных материалов, займет у вас не более получаса времени.

Электронный блок управления

Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема инжектора сводится именно к этому устройству. Небольшой корпус с множеством выводом, а внутри расположено самое интересное – микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти заложена так называемая топливная карта. По ней контроллер определяет, какое количество воздуха и бензина необходимо подать в рампу, чтобы мотор работал в нормальном режиме, не возникало детонации. Но самое главное – на какой промежуток времени необходимо подать импульс на топливные форсунки, чтобы они открылись и впрыснули смесь в камеру сгорания.

Диагностика неисправностей

Основные симптомы неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе, потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы. Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее из монтажного блока предохранителей, например реле дальнего света фар

При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе. Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса. При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива. Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Сборка производится в обратной последовательности. К слову, к бензонасосу BOSCH в оригинале в комплекте идет сетка. У нового бензонасоса производительность высокая, поэтому после замены при включении зажигания насколько раз, будут посторонние звуки при закачке системы.

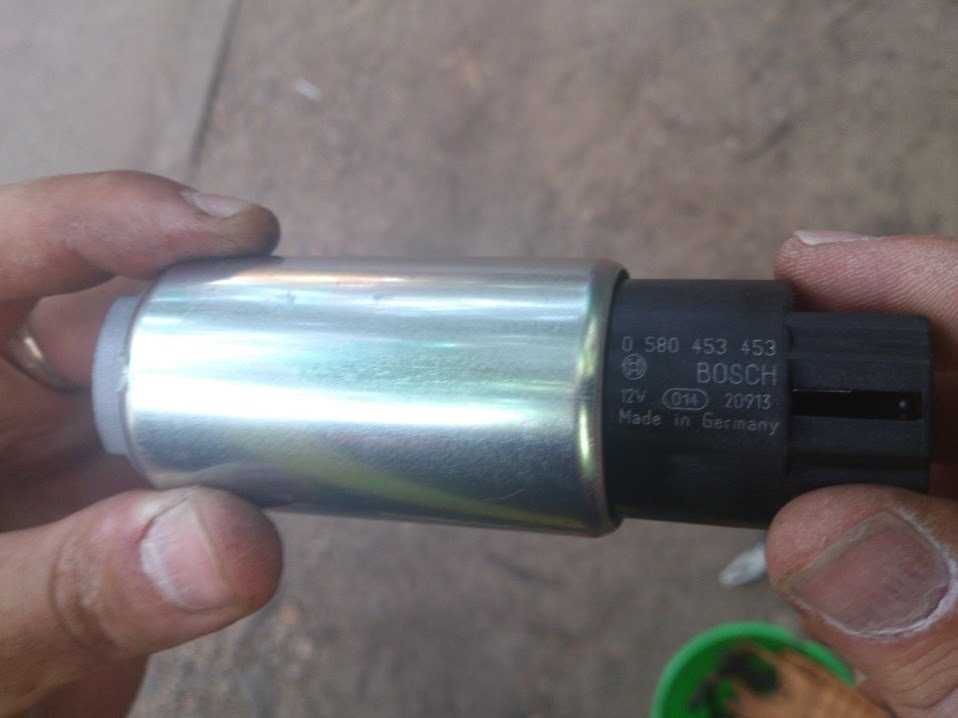

Параметры модели Bosch 0580453453

Если вас интересует бензонасос ВАЗ 2110 Bosch, характеристики моделей будут различаться длиной, а иногда и диаметром корпуса. Диаметр корпуса регулируется с помощью прокладки из бензостойкой резины. Также устройства могут отличаться давлением, размещением фишек на клеммах. Сеточка устройства не отличается числом посадочных мест, но может различаться формой.Можно переделать фишку под клемму или установить с автомобиля ВАЗ. От длины бензонасоса зависит его работоспособность при низком объеме топлива в баке. Если он расположен в модуле, то требуется соответствие для его установки.Длина модели Bosch марки 0580453453 равна 105 мм, 0580453449 – 65 мм и для Bosh 0580453465 этот показатель равен 90 мм.Насос находится в баке автомобиля, он погружен в топливо. В нем находится электродвигатель, приводящий в действие насосный элемент. Связка данных узлов подает топливо под высоким давлением. В результате этого бензонасос работает шумно и нуждается в охлаждении. Поэтому оборудование погружено в бак с топливом, так как оно служит ему охладителем и шумоизолирующим составом.

Принцип работы инжекторного двигателя

Итак, после того, как мы разобрались в основных узлах инжекторного двигателя, посмотрим, как же он работает. После того как стартер провернул коленчатый вал, ДПКВ сообщил блоку управления, какой цилиндр в каком положении находится. В свою очередь, датчик фаз сообщил о тактах. Блок управления принял эту информацию к сведению и открыл форсунку в том цилиндре, в котором начинается такт впуска. Но открыл ее не просто так, а на строго определенный промежуток времени, который по таблицам соответствует показаниям ДМРВ или ДАД. Так сформировалась рабочая смесь.

Видео: как работает бензиновый инжекторный двигатель внутреннего сгорания

//www.youtube.com/embed/a4amlYFodZs?rel=1&wmode=transparent

После того как здесь такт впуска закончился, начинается сжатие, в это время впуск происходит в другом цилиндре. Здесь же поршень доходит до верхней мертвой точки, о чем говорит ДПКВ и ДФ, соответственно, пора подавать напряжение на модуль зажигания, в нужный цилиндр. Для этого в блоке управления стоит два транзистора, которые берут на себя по два цилиндра.

Дальше, когда взрыв произошел, ЭБУ смотрит на показания датчик детонации и корректирует момент зажигания уже для следующего по ходу цилиндра. Но это еще не все. После этого, когда газы дошли до датчика кислорода, блок управления корректирует состав смеси, а именно, время открывания форсунки, что позволяет максимально эффективно использовать топливо и его сгорание. Если ЭБУ распознает недостаток кислорода, но при этом дроссельная заслонка остается открытой, то приоткрывается регулятор холостого хода.

Прогрев двигателя и датчик температуры двигателя

Этот момент стоит рассмотреть отдельно, скажем так, это небольшое уточнение. Итак, прогревочный режим двигателя никак не связан с показаниями некоторых датчиков, то есть, от них ничего не зависит. В частности, это ДМРВ и ДАД, а так же датчик детонации. В блоке, как уже говорилось, заложены определенные таблицы, их очень много, миллионы. Так вот, во время прогревочного режима ЭБУ работает строго по этим таблицам и никак иначе. Это значит, что если в него прописано соотношение воздуха к топливу 14,1:1, то так оно и будет. Эта цифра является общепринятой нормой для рабочей температуры. Так вот, пока температура двигателя не достигнет той, которая прописана в прошивке блока управления, то прогревочный режим не отключится. После ЭБУ начинает работать по датчикам.

Какой должна быть мощность насоса

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Конечно же, это не так

Допустим, имеется два разных автомобиля. На одном установлен мотор на 3.5 литров, на другом – 1.6 литров. Помимо разности объёмов, двигатели отличаются ещё и количеством цилиндров. На одной установке шесть цилиндров, на другой – четыре. Вопрос: одинаковая ли производительность требуется насосам для обеспечения обоих агрегатов топливной жидкостью?

Конечно же, это не так. Допустим, имеется два разных автомобиля. На одном установлен мотор на 3.5 литров, на другом – 1.6 литров. Помимо разности объёмов, двигатели отличаются ещё и количеством цилиндров. На одной установке шесть цилиндров, на другой – четыре. Вопрос: одинаковая ли производительность требуется насосам для обеспечения обоих агрегатов топливной жидкостью?

Понятное дело, давление и производительность нагнетателей, установленных на этих машинах, будут разными. Даже если внешне насосы похожи, мощность у них будет неодинаковая. На них так и написано: на одном устройстве – 3,8 бар при 90 литров в час, на другом – 2,8 бар при 60 литров в час.

Известны типы топливных насосов с ещё большей производительностью. Например, в каталоге Бош встречаются устройства, способные качать 160 литров в час и даже больше.

Вообще, принято считать так:

  • на подкачивающих устройствах, у которых давление не нормируется (используются для моновпрыска) – порядка 1 бар;
  • на насосах для электронного впрыска – 3-4 бар;
  • на механических инжекторах – 6 бар.

Существует также мнение, что для систем обратного слива топлива должна быть продуктивность не меньше 2 литров в минуту.

Производительность насоса зависит исключительно от модели автомобиля. Просто агрегат должен быть в состоянии обеспечить требуемые показатели напора и продуктивности. Так, если машина наберёт свою максимальную скорость (допустим, 320 км/ч), то потреблять будет около 40 литров жидкости на сто километров пути. Путём несложных математических расчётов получаем 120 литров/час. И агрегат с меньшей продуктивностью здесь будет уже нецелесообразен.

Большей частью на машины насос ставится с учётом того, что он обеспечит запас, и превысит оптимальное расчётное потребление на 60-70%. Это обязательное условие, иначе проблема не заставит себя долго ждать. И если применять схожий по характеристикам агрегат на разномастных двигателях, то не будет обеспечиваться этот самый резерв, начнётся детонация силовой установки и т. п.

Речь о насосах, которые обеспечивают нормальное давление. ТНВД здесь совершенно ни при чём.

Основные неисправности бензонасоса

Видео: Когда «болеет» бензонасос

Все бензонасосы имеют достаточно большой ресурс работы благодаря сравнительно простой конструкции.

В механических узлах проблемы встречаются и вовсе редко. Возникают они чаще всего из-за порыва мембраны или износа приводных элементов. В первом случае насос вообще перестает качать топливо, а во втором – подает его в недостаточном количестве.

Проверить такой бензонасос не составит труда, достаточно снять верхнюю крышку и оценить состояние мембраны. Также можно от карбюратора отсоединить топливопровод, идущий от узла, опустить его в емкость и запустить мотор. У исправного элемента подача топлива осуществляется равномерными порциями достаточно мощной струей.

В инжекторных двигателях неисправность электрического топливного насоса имеет определенные признаки – автомобиль плохо запускается, заметно падение мощности, возможны перебои в работе мотора.

Конечно, такие признаки могут давать неисправности в разных системах, поэтому потребуется дополнительная диагностика в которой проверяется производительность насоса за счет замеров давления.

А вот перечень неисправностей, из-за которых данный узел работает некорректно, не так уж и много. Так, насос может перестать работать из-за сильного и систематического перегрева. Происходит это из-за привычки заливать в бак небольшие порции бензина, ведь топливо выступает в качестве охлаждающей жидкости для данного узла.

Заправка некачественным топливо запросто может привести в неисправностям. Имеющиеся в таком бензине примеси и сторонние частицы, попадая внутрь узла, приводят к усиленному износу его составных частей.

Проблемы могут возникнуть и через электрическую часть. Окисление проводки и ее повреждение может привести к тому, что на насос будет подаваться недостаточно энергии.

Отметим, что большинство неисправностей, которые происходят из-за повреждения или износа составных частей бензонасоса, устранить сложно, поэтому зачастую при нарушении его работоспособности он просто заменяется.

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос. Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками. Следующий этап подразумевает замену генератора на более мощный, установку электронного блока управления и соединение всех проводов и датчиков.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Задачи

Устройство необходимо для выполнения таких основных функций:

  • Обеспечивает двигатель необходимым количеством топлива, поступающего через топливный насос;
  • Электросхема способствует поддержанию оптимального давления в топливной магистрали.

Топливная аппаратура в инжекторных бензиновых двигателях работает в более сложных условиях, чем система питания в карбюраторном моторе. В первую очередь это объясняется тем, что для работы системы впрыска необходимо определенное давление. В разных двигателях оно может быть разным, но среднее значение колеблется в пределах 650 мПа. Это основная функция, которую должен выполнять насос, но наряду с этим, ему предстоит поднимать топливо из бака, транслировать его по топливной магистрали, и при этом поддерживать давление в системе.

На фото инжекторный двигатель, который работает в более сложных условиях, чем карбюраторный

Требования к электробензонасосу довольно высокие. В карбюраторном двигателе мембранный насос не заботился о том, чтобы создавать давление в системе. Ему достаточно было просто преодолеть сопротивление игольчатого клапана в поплавковой камере карбюратора, и поднять бензин из бака. Поэтому его конструкция ограничивалась эксцентриком, который приводил в действие мембрану из прорезиненной ткани. Такую конструкцию имеет водяной бытовой насос низкого давления. Для инжекторных моторов эта система не годилась, поэтому конструкторы были вынуждены искать новые решения.

Виды инжекторных систем

Первые инжекторы, которые массово начали использовать на бензиновых моторах все еще были механическими, но у них уже начал появляться некоторые электрические элементы, способствовавшие лучшей работе мотора.

Современная же инжекторная система включает в себя большое количество электронных элементов, а вся работа системы контролируется контроллером, он же электронный блок управления.

Всего существует 3 типа инжекторных систем, различающихся по типу подачи топлива:

  1. Центральная;
  2. Распределенная;
  3. Непосредственная.

Центральная (моновпрыск) инжекторная система

Центральная инжекторная система сейчас уже является устаревшей. Суть ее в том, что топливо впрыскивается в одном месте – на входе во впускной коллектор, где оно смешивается с воздухом и распределяется по цилиндрам. В данном случае, ее работа очень схожа с карбюратором, с единственной лишь разницей, что топливо подается под давлением. Это обеспечивает его распыление и более лучшее смешивание с воздухом. Но ряд факторов мог повлиять на равномерную наполняемость цилиндров.

Распределенная (мультивпрыск) инжекторная система

Распределенная система – на данный момент самая оптимальная и используется на множестве автомобилей. У этого инжектора топливо подается отдельно для каждого цилиндра, хоть и впрыскивается оно тоже во впускной коллектор. Чтобы обеспечить раздельную подачу, элементы, которыми подается топливо, установлены рядом с головкой блока, и бензин подается в зону работы клапанов.

Благодаря такой конструкции, удается добиться соблюдения пропорций топливовоздушной смеси для обеспечения нужного горения. Автомобили с такой системой являются более экономичными, но при этом выход мощности – больше, да и окружающую среду они загрязняют меньше.

Система непосредственного впрыска

Система непосредственного впрыска – разновидность распределенной и на данный момент самая совершенная. Она отличается тем, что топливо впрыскивается непосредственно в цилиндры, где уже и происходит смешивание его с воздухом. Эта система по принципу работы очень схожа с дизельной. Она позволяет еще больше снизить потребление бензина и обеспечивает больший выход мощности, но она очень сложная по конструкции и очень требовательна к качеству бензина.

Виды инжекторных бензонасосов

Каждый автомобильный двигатель предъявляет свои требования к количеству топлива, поэтому насосы на разных моторах могут применяться совершенно разных конструкций. В тех двигателях, где потребность в количестве топлива невелика, но первостепенную роль играет давление, применяют насосы ротационного типа. Они могут быть роликовые, вихревые и пластинчатые. Устройство роторов несколько разнится, но принцип работы у этих трех конструкций один. По мере вращения ротора, объем всасывающей камеры уменьшается, тем самым в камере создается давление, которое выталкивает топливо в магистраль. Конструктивно проще устроить привод насоса в одном с ним корпусе, поэтому большинство производителей (SBR, Pierburg) так и поступают, независимо от расположения насоса — в баке, или снаружи.

Насосы ротационного типа используются в тех двигателях, где потребность в количестве топлива невелика, но важно давление

Второй тип насосов, используемых в инжекторных системах питания — центробежный лопастной. Конструкции такого типа тоже применяются для воды в быту. Устроен насос так: рабочее колесо по периметру оборудовано лопатками, все это соосно помещено в камеру с двумя каналами — приемным и выпускным. По мере вращения рабочего колеса, топливо перекачивается из приемного в выпускной контур, создавая давление до 450 мПа, чего вполне хватает даже для самых требовательных инжекторных систем. Именно такими насосами оборудуют системы с непосредственным впрыском топлива в камеру сгорания. Независимо от того, как работает бензонасос, главная его задача — поддержание давления в системе питания.

Преимущества и недостатки

  1. Режим работы меняется автоматически, без использования человеческого фактора;
  2. Полностью отсутствует необходимость в ручной настройке;
  3. Двигатель очень экономичный;
  4. Полностью соответствует всем экологическим нормам;
  5. Очень легко запускать в любую погоду, нет потери мощности.

Кончено, без недостатков никуда. О них тоже стоит рассказать:

  1. Довольно высокая стоимость и обслуживание;
  2. Многие детали непригодны к ремонту. То есть их придется полностью выкидывать и менять на новые;
  3. Производить ремонт и обслуживание в домашних условиях практически невозможно. Для этого требуется специальное оборудование и опыт;
  4. Двигатель очень зависим от напряжения сети.

Типы инжекторной системы

Сейчас можно встретить три типа:

  1. Одноточечный впрыск;
  2. Многоточечный впрыск;
  3. Непосредственный впрыск.

Первый является самым простым и очень распространённым. Он не очень сильно начинен электроникой, что приводит к меньшему эффекту. Большим недостатком такой системы является то, что некая часть топлива теряется во время впрыска. То есть топливная смесь подается через форсунку во впускной коллектор, где происходит распределение по цилиндрам.

Следом идет многоточечный впрыск, который позволяет подавать топливо индивидуально в каждый цилиндр. Благодаря этому у вас не будет возникать вопрос: нужно ли прогревать инжекторный двигатель. Что касается самого распределения, то он мощнее и экономичнее. По многочисленным тестам можно увидеть, что мощность увеличивается на 7 процентов. К основным преимуществам можно отнести автоматическую настройку подачи топлива и впрыскивание вблизи клапана.

Непосредственный впрыск используется во многих современных автомобилях. Его особенность состоит в том, что подача топлива происходит непосредственно в каждый цилиндр. Ни одной капли смеси не будет расходоваться впустую. Если у вас возникает вопрос надо ли прогревать двигатель, то ответ очень простой. Это зависит от самого производителя и его рекомендаций. Некоторые рекомендуют прогревать силовой агрегат не очень долго, чтобы не навредить всем деталям. Каждый должен сам ответить на вопрос, надо ли ему прогревать двигатель, изучив рекомендации к своему авто.
