Полная разборка двигателя

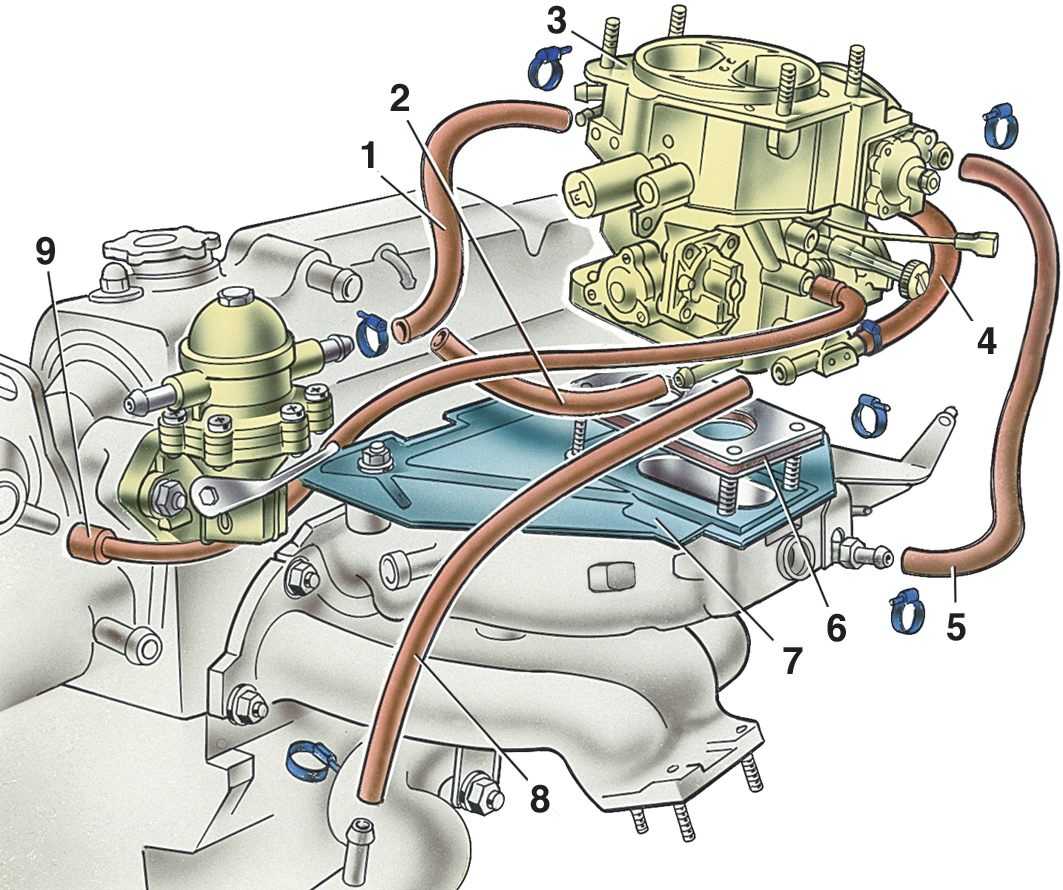

Рис. 9.4. Снятие карбюратора: 1 – шланг подвода топлива; 2 – шланг системы вентиляции картера двигателя; 3 – карбюратор; 4 – шланг отвода жидкости из пускового устройства; 5 – шланг подвода охлаждающей жидкости; 6 – проставка; 7 – теплоизолирующий экран; 8 – шланг отвода охлаждающей жидкости; 9 – шланг вакуумного регулятора датчика-распределителя зажигания

Рис. 9.5. Снятие топливного насоса и датчика-распределителя зажигания: 1 – датчик-распределитель зажигания; 2 – кронштейн крепления высоковольтных проводов; 3, 5 – уплотнительные кольца; 4 – корпус вспомогательных агрегатов; 6 – теплоизоляционная проставка; 7 – толкатель; 8 – топливный насос

Рис. 9.6. Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора

Рис. 2.12. Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик

Рис. 2.8. Установочные штифты сцепления (черные стрелки) и центрирующие втулки коробки передач (красные стрелки)

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

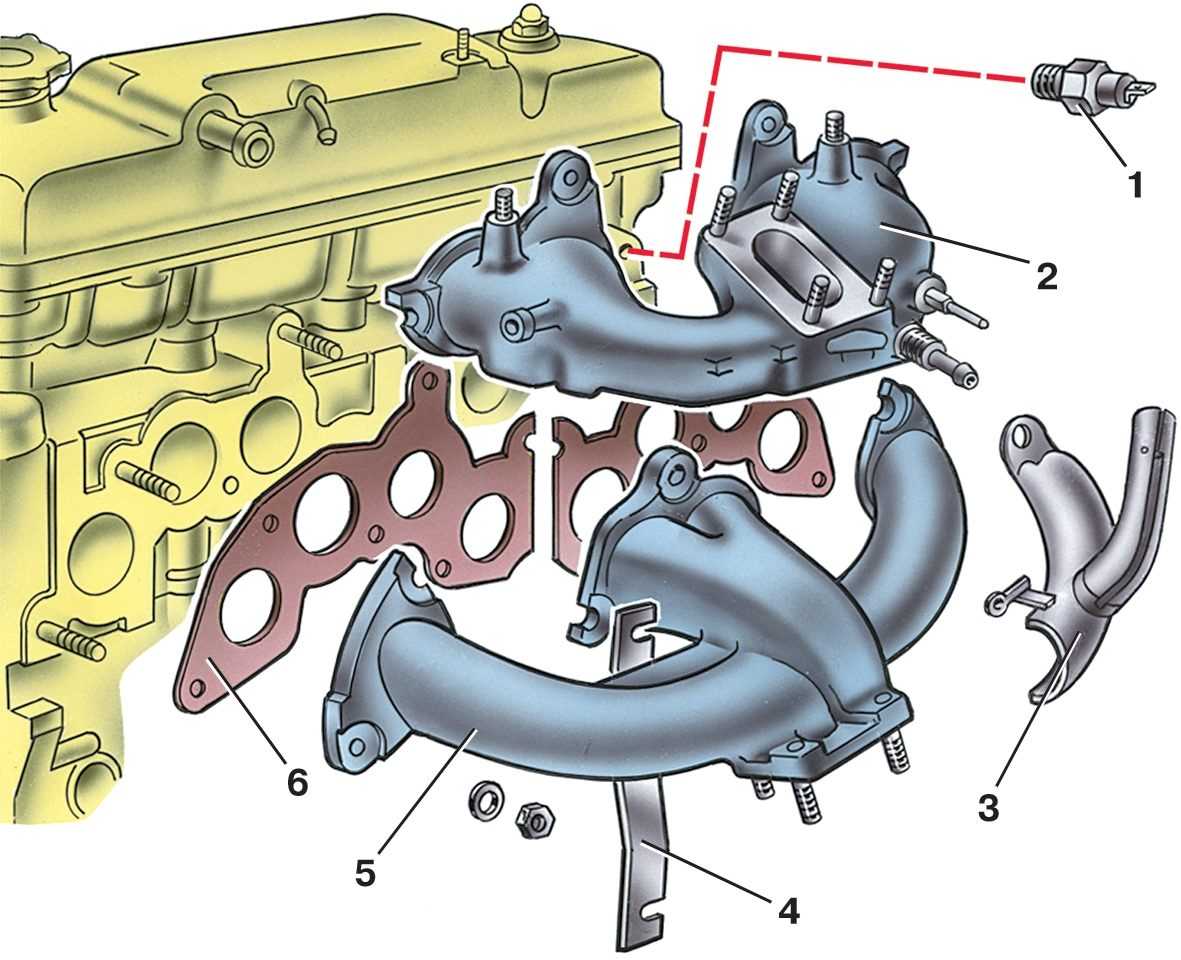

Рис. 9.7. Снятие впускной трубы и выпускного коллектора: 1 – датчик контрольной лампы давления масла; 2 – впускная труба; 3 – заборник теплого воздуха; 4 – кронштейн подводящей трубы насоса охлаждающей жидкости; 5 – выпускной коллектор; 6 – прокладка

Рис. 9.8. Снятие узлов системы охлаждения: 1 – датчик указателя температуры охлаждающей жидкости; 2 – отводящий патрубок охлаждающей рубашки; 3 – шланг подвода жидкости из отопителя; 4 – шланг отвода жидкости к отопителю; 5 – подводящая труба насоса охлаждающей жидкости; 6 – термостат
