Как поменять помпу на газ 31105 406 двигатель

Замена агрегата

Несмотря на то что система является достаточно надежной, иногда все же приходится заниматься заменой насоса охлаждающей жидкости. Намного выгоднее проводить именно замену, а не ремонт. Ремонтировать эту систему довольно часто не представляется возможным, а если и можно, то обычно это стоит либо столько же, либо дороже, чем провести замену и поставить полностью новое устройство. Наиболее распространенной проблемой насоса ОЖ является протечка жидкости. В таком случае возможна только замена аппарата. Обычно причиной такой неполадки становятся следующие факторы:

низкое качество устройства;
износ.

Если во время работы возникает достаточно сильный шум, то это также признак технических неполадок. В худшем случае это означает поломку или выход из строя рабочего колеса, то есть крыльчатки.

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Для чего нужна помпа в автомобиле

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

рубашка охлаждения (водяная рубашка);
радиатор;
вентилятор;
термостат;
жидкостный насос (помпа);
расширительный бачок;
соединительные патрубки и сливные краны;
отопитель салона.

Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

Плохо греет печка в салоне, причины, что делать и профилактика
Почему двигатель автомобиля не заводится: как найти причину
Радиатор охлаждения двигателя: устройство и принцип работы

Детали и узлы системы

Схема устройства охлаждения двигателя достаточно простая и присущая всем версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и вентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 (в некоторых случаях до 110) градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции.

Радиатор системы охлаждения.

Медные радиаторы широко распространены на отечественных Волгах, УАЗах и грузовиках, выпущенных в эпоху СССР. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Вентилятор бывает двух типов — электрический (устанавливается на все современные автомобили) и принудительного действия (на старых Волгах, ВАЗах и других машинах). Механический вентилятор приводится в действие при помощи коленчатого вала, на котором установлены лопасти. Именно они обеспечивают постоянное охлаждение радиатора.

Вентилятор принудительного действия.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Электровентилятор охлаждения.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции, и недостаточном охлаждении системы. При этом мотор может перегреваться. Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг, и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

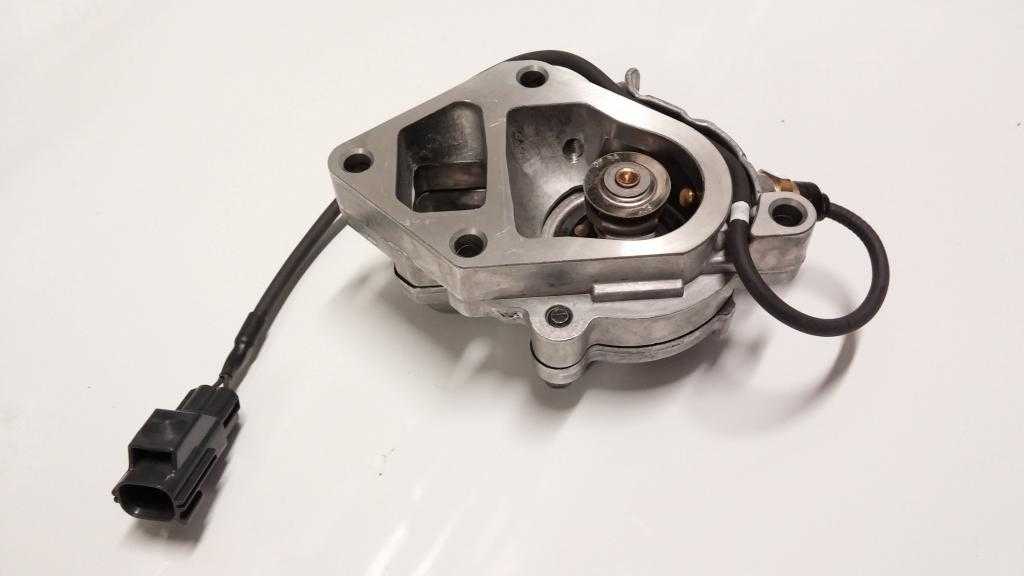

Устройство термостата.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора. Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие. При замене стоит менять и уплотнительную резинку.

Водяной насос или помпа

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Водяной насос.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Датчик температуры ОЖ.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Замена помпы: инструкции для разных модификаций моторов «Газели»

После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:

Первым делом понадобится снять радиатор охлаждения.
Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.
Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.
Снять ремень привода насоса.
После чего снять открученный шкив и отражатель.
От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.
Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.
После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.
Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.
Снять водяной насос.
С места посадки устранить уплотнитель.

Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.

Видео: замена водяного насоса своими руками

Для всех модификаций двигателей УМЗ и ЗМЗ на «Газелях» принцип замены помпы будет одним и тем же. Возможны отличия по месту расположения помпы, однако она всегда будет входить в состав ГРМ.

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.

Автомобиль нового поколения, на котором пересмотрено место монтажа помпы

Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.

Замена помпы на других моделях двигателей

Практически для всех моторов модификаций УМЗ, ЗМЗ, которые устанавливаются на машинах «Газель», основные действия по замене водяной помпы будут аналогичными. Возможны лишь незначительные отличия, касающиеся конструктивного расположения узла.

При выполнении работ на силовых агрегатах автомобиля «Газель-бизнес» модели УМЗ-4216 имеются некоторые отличия по действиям и их последовательности:

Доступ к водяному насосу осуществляется с нижней правой части авто.
Радиатор охлаждения демонтировать при этом необязательно.
Необходимо снять переднее правое колесо автомобиля, предварительно приподняв кузов с помощью домкрата.
Дальнейший процесс аналогичен вышеописанным работам с двигателями ЗМЗ 405.

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины

Во всех модификациях машин марки «Газель» замена водяного насоса подразумевает практически одинаковые действия. В любом случае из ЖОС мотора удаляется ОЖ, а также демонтируется ремень привода. Процедура не является сложной: она вполне по силам водителям с базовыми навыками по техническому обслуживанию автомобиля.

В результате эксплуатации автомобиля может возникнуть необходимость в замене водяного насоса. Актуальность замены обусловлена естественным износом. Основным признаком неисправности является сильный шум, доносящийся из-под капота. Расссмотрим поэтапное выполнение работы на силовом агрегате ЗМЗ 405.

Конкретика

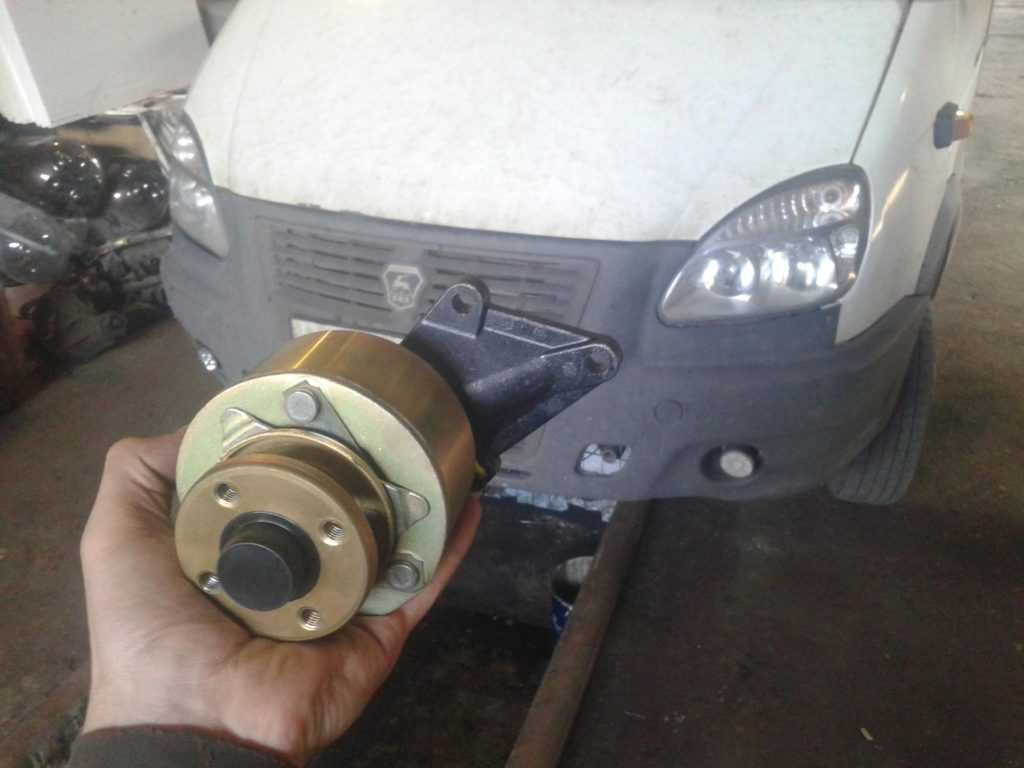

Уменьшенные шкивы помпы для змз На фото представлен, уменьшенный шкив помпы змз для двух ременных схем. Диаметр шкива – около 90 мм . Материал изготовления — алюминий. Как нетрудно догадаться, один для одно ременной схемы, другой для двух ременной. Здесь надо сказать еще об одном смешном моменте. «Волговоды и уазофилы» путаются в шкивах и схемах. Народ считает, что, если на шкиве место для одного ремня, это запчасть для одно ременной схемы. Хрен!! . Это шкив для двух ременной схемы. (змз 409, уаз патриот или хантер без кондиционера). Шкив с местом для двух ремней, это запчасть для одно ременной схемы (змз 409, уаз патриот с кондиционером). В прайс-листе обе запчасти называются – шкив помпы уменьшенный.

Рабочая схема насоса

Как работает насос ОЖ, было описано выше. Чтобы было проще разбираться в данной системе, можно привести схему, которую проходит охлаждающая жидкость, после того как насос включается в работу.

Изначально жидкость для охлаждения двигателя находится в нижнем баке радиатора. После того как включается насос, по определенному каналу жидкость попадает в помпу.
Во время включения устройства начинает вращаться рабочее колесо, которое создает центробежное давление, отбрасывая ОЖ к стенкам насоса. Из-за этого и возникает давление, а жидкость будет нагнетаться в трубку, в которой будет происходить распределение.
В трубке распределительного типа имеется несколько отверстий, число которых равно числу цилиндров. Каждая трубка ведет к своему цилиндру.

Использование такой системы циркуляции жидкости в системе позволяет добиться равномерного охлаждения всех необходимых участков.

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

охлаждающая жидкость (тосол или антифриз);
радиатор;
вентилятор;
термостат;
водяной насос (помпа);
соединительные патрубки;
расширительный бачок;
отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения. При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы

Ремонт помпы своими руками

Центробежный насос охлаждающей жидкости двигателя представляет собой разборной узел. Если Вы по какой-либо причине решите отказаться от установки новой помпы и начнете ремонт имеющегося насоса, тогда существует возможность замены отдельных его элементов. Можно попытаться заменить подшипники центробежной помпы, вал, крыльчатку и т.д. Такой подход иногда позволяет снизить стоимость ремонта, но найти нужные запчасти не всегда удается в свободной продаже.

Необходимо отметить, что доступ к насосу для его частичной или полной разборки зачастую затруднен. Некоторые модели автомобилей устроены так, что Вам будет необходимо сначала немного открутить подушки силового агрегата. Делать это нужно будет снизу, так что очень желательно наличие смотровой ямы, определенных навыков и подручного инструмента.

Замена маслонасоса ЗМЗ-406

1. Слить масло из картера двигателя.

2. Снять масляный картер.

3. На двигателе мод. 402 отвернуть две гайки 1 и снять насос 2 с приемником в сборе.

4. На двигателе мод. 406 отвернуть три болта и снять насос с приемником в сборе.

Разборка

Масляные насосы двигателей мод. 402 и 406 аналогичны по конструкции.

1. Вынуть шестигранный валик привода масляного насоса.

2. Снять сетку с приемника, отогнув края сетки.

3. Отвернуть четыре болта 3 и снять приемник 2 и перегородку 1

4. Вынуть ведущую шестерню 1 с валиком и ведомую шестерню 2. Если нужно снять ведущую шестерню с валика — выбить штифт.

5. Вынуть шплинт 1, шайбу 2, пружину и плунжер редукционного клапана, установленные под шайбой 2.

6. Промыть детали насоса бензином и продуть сжатым воздухом.

Осмотр и ремонт

1. Если на перегородке (крышке для мод. 402) есть выработка от шестерен, ее нужно прошлифовать, чтобы не осталось следов выработки.

2. Осмотреть корпус. Если он сильно изношен, нужно заменить насос.

3. Шестерни в корпусе насоса должны вращаться совершенно свободно.

4. Плунжер редукционного клапана должен перемещаться в корпусе совершенно свободно.

5. Осмотреть пружину редукционного клапана. Если на ней заметны трещины или поломаны витки — пружину заменить.

Длина и жесткость пружины подобраны на заводе таким образом, чтобы работа редукционного клапана была оптимальной, поэтому нельзя изменять каким-либо образом длину и жесткость пружины.

Длина пружины в свободном состоянии должна быть 50 мм, усилие для сжатия пружины на 10 мм должно составлять 46 Н (4,6 кгс) для двигателя мод. 406.

Для двигателя мод. 402, чтобы сжать пружину до длины 40 мм, необходимо приложить усилие 43,5– 48,5 Н (4,35–4,85 кгс). Если пружина не удовлетворяет хотя бы одному из этих требований, ее нужно заменить.

Сборка

Сборку насоса проводят в обратном порядке. При сборке насоса двигателя мод. 402 под крышку насоса нужно поставить картонную прокладку толщиной 0,3 мм.

Запрещается ставить прокладку другой толщины или применять при установке прокладки герметик, краску и т.п., так как это приведет к снижению производительности насоса.

Устанавливают насос в порядке, обратном снятию.

Источник

Замена помпы на других моделях двигателей

Доступ к водяному насосу осуществляется с нижней правой части авто.
Радиатор охлаждения демонтировать при этом необязательно.
Необходимо снять переднее правое колесо автомобиля, предварительно приподняв кузов с помощью домкрата.
Дальнейший процесс аналогичен вышеописанным работам с двигателями ЗМЗ 405.

Двигатель любого транспортного средства нуждается в охлаждении

Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии

При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора
