Контроль объема масла в коробке передач на автомобилях газель и его замена

Сколько тосола в газели 406

сегодня купил Радиатор медь на 31105 на 406 мотор купил 8 литров тосола залил мало, вот интересно сколько литров надо

Комментарии 14

У меня в полностью пустую систему на ГАЗ 3102 залезла 15 легко)))). Но у меня огромный радиатор там))))

02 радиатор самый большой из Волговских

Охлаждайки в систему влазит 10 литров +/- 0,5л, если заливать то сразу может все не влезть из-за пробок воздушных. Залить завести дать поработать до открытия термостата и посмотреть уходит уровень или нет также открыть призаливке кран печки.

В сервисе сказали, что на 406 лучше антифриз. так ли это? Сейчас залит тосол. Есть смысл перейти на антифриз?Как лучше?

Неисправности заднего моста 2101 и их признаки

Сложность конструкции заднего моста никак не влияет ни на его работоспособность, ни на срок службы. Если все детали подобраны точно, узел систематически проходит соответственное техническое обслуживание, а автомобиль не попадал в дорожно-транспортные происшествия, он может не заявлять о себе вовсе. Но бывает и всё наоборот. Если не уделять мосту должного внимания и игнорировать возможные признаки его неисправности, проблемы появятся обязательно.

Признаки выхода из строя заднего моста «копейки»

Наиболее вероятными симптомами того, что мост автомобиля неисправен, являются:

  • течь масла из редуктора или полуосей;
  • отсутствие передачи вращающего момента с «кардана» к колёсам;
  • увеличенный уровень шума в задней нижней части авто;
  • ощутимая вибрация в движении;
  • нехарактерный шум (гул, треск) во время ускорения машины, а также при торможении двигателем;
  • стук, треск со стороны моста при вхождении в поворот;
  • хруст в начале движения.

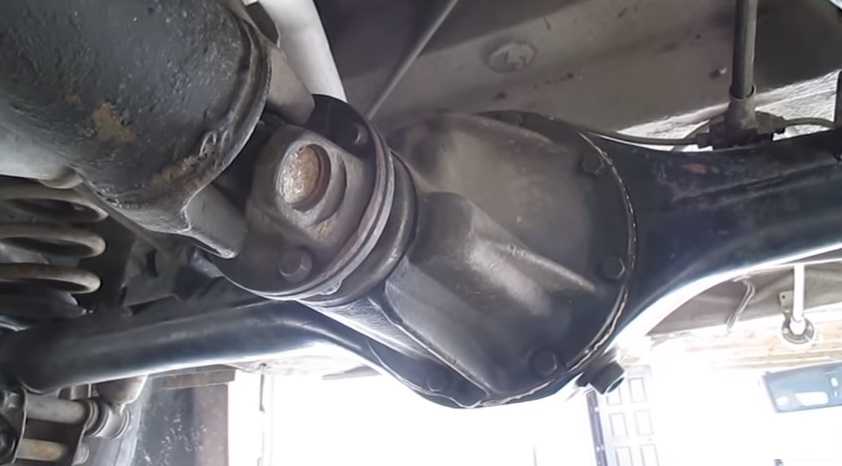

Течь масла

Начнём с самого простого — утечки смазки. Это, наверное, самая распространённая проблема, с которой сталкиваются владельцы «копеек». Своевременно выявленная течь никакой угрозы для узла не представляет, однако, если уровень масла достигнет критического минимума, быстрый износ шестерён главной передачи, полуосей и стеллитов неизбежен.

При вытекании масла ускоряется процесс износа шестерен

Смазка из заднего моста «копейки» может подтекать из-под:

  • сапуна, служащего своего рода клапаном давления;
  • пробки отверстия для заливания масла;
  • сливной пробки;
  • сальника хвостовика;
  • прокладки фланца редуктора;
  • сальников полуосей.

Отсутствие передачи момента вращения с карданного вала к колёсам

К сожалению, подобная неисправность также не является редкостью. Чаще всего она возникает по причине низкого качества деталей или их заводского брака. Поломка характеризуется отсутствием реакции одного или обоих задних колёс при нормально крутящем «кардане». Если вам придётся столкнуться с такой ситуацией, можете смело готовиться к замене полуоси. Скорее всего, она попросту лопнула.

Повышенный уровень шума в районе моста

Сильный шум от моста во время движения может говорить о таких неисправностях, как:

  • ослабление крепления колёсных дисков к полуосям;
  • износ шлицев полуосей;
  • выход из строя полуосевых подшипников.

Вибрация

Вибрация в задней части автомобиля во время его движения может быть вызвана деформацией вала одной или обеих полуосей. Аналогичные симптомы также возникают вследствие деформации балки.

Шум при ускорении или торможении

Гул или треск, возникающие при ускорении машины, а также во время торможения двигателем, обычно являются признаками:

  • недостаточного количества смазки в редукторе;
  • изнашивания подшипников механизма или неправильной их затяжки;
  • выхода из строя полуосевых подшипников;
  • выработки или неверной регулировки расстояния между шестернями главной передачи.

Стук или треск при поворачивании

Посторонние звуки в районе заднего моста во время вхождения в поворот могут возникать вследствие:

  • возникновения на поверхности оси сателлитов сколов и задиров;
  • износа или повреждения сателлитов;
  • увеличения расстояния между шестернями по причине их износа.

Хруст в начале движения

Хруст при трогании машины может указывать на:

  • износ посадочных гнёзд оси сателлитов;
  • люфт хвостовика;
  • изменение зазора в соединении ведущей шестерни и фланца.

Замена масла

Приготовив предварительно весь нужный инструмент, можно приступать к замене масла. Для начала разберемся с двигателем.

Замена масла в двигателе 2106

Как известно, масло необходимо менять с определенной периодичностью. Для двигателя она такова: после капитального ремонта – после 1000 км необходимо заменить масло и далее каждые 10 000 километров пробега автомобиля. Как менять масло в двигателе(см. 2106: замена масла в двигателе и масляного фильтра)? Очень просто – слить и залить. Это кратко.

Подробная инструкция далее:

Для слива масла необходимо открутить сливную пробку в поддоне двигателя. Она откручивается при помощи шестигранника на 12 и воротка (для удобства).

Откручиваем пробку и одновременно подставляем емкость под сливное отверстие. После того, как масло стечет, можно закрутить пробку обратно.

Далее следует заменить масляный фильтр. Старый можно скрутить руками, если возможно. Если затянут хорошо, тогда следует воспользоваться специальным съемником. После снятия старого фильтра новый просто закручивается в отверстие.

Снятие масляного фильтра съемником

  • После этого откручиваем руками пробку заливной горловины, которая находится на клапанной крышке двигателя. Затем вставляем в горловину лейку подходящего диаметра.
  • Постепенно заливаем масло. Периодически следует поглядывать на уровень масла, которое осталось в канистре. В двигатель необходимо заливать приблизительно 3,7 литра масла.

21063 замена масла в двигателе

Количество залитого масла определяем посредством масляного щупа. Его необходимо достать, протереть начисто тряпкой, вставить обратно и затем снова вытянуть и посмотреть на отметки. Уровень масла должен находится примерно по середине между двух отметок.

  • После достижения нужной отметки, закручиваем пробку.
  • Затем следует завести двигатель автомобиля. На панели измерительных приборов сразу должна светиться лампочка «давление масла». После нескольких секунд работы двигателя лампочка погаснет. Двигатель должен поработать несколько минут.
  • После нескольких минут работы двигателя его следует заглушить и еще раз замерить уровень масла. При необходимости следует его долить.

Некоторые могут возразить, что требуется менять масло сначала с промывочным, а потом заливать новое. Но, как показывает практика, этого делать нет необходимости. После замены масла следует проконтролировать – хорошо ли затянута сливная пробка в поддоне двигателя во избежание течи.

Замена масла в КПП 2106

Замена масла в коробке передач 2106 принципиально не слишком отличается от замены в двигателе(см.Самостоятельная замена масла в КПП ВАЗ 2106).

Периодичность замены масла в КПП: обычно в 30-40 тыс. км. пробега.Мнения расходятся по этому вопросу, но в среднем данные такие.

Замена масла ВАЗ 21063 в КПП

  • Сливаем масло из картера КПП. Шестигранником на 12 откручиваем сливную пробку и сливаем масло в заранее подготовленную емкость.
  • Закручиваем сливную пробку тем же шестигранником.
  • Далее при помощи ключа на 17 откручиваем пробку заливной горловины картера коробки передач.
  • При помощи специального или самодельного шприца заливаем необходимое количество масла. Масло заливается до уровня – то есть, пока не потечет из заливного отверстия.
  • Затем пробка закручивается.
  • Картер КПП протирается и осматривается на предмет подтеков масла.

В четырехступенчатую КПП масла требуется 1,4 литра, а 5-ступку – 1,6-1,7 литра. Таким образом замена масла на ВАЗ 2106 в коробке передач завершена.

Замена масла в редукторе заднего моста на ВАЗ 2106

Откручиваем шестигранником на 12 сливную пробку.

Замена масла на ВАЗ 21063 в редукторе заднего моста

  • Сливаем масло в емкость.
  • Закручиваем сливную пробку.
  • Откручиваем ключом на 17 заливную пробку.
  • При помощи шприца заливаем 1,3 литра масла – пока не польется из заливного отверстия.
  • Закручиваем плотно заливную пробку.

Масло в редукторе заднего моста заменено!

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается. При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»). Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Правила выбора смазочного материала

Отправными точками при выборе смазки для мотор-редуктора являются климатические условия в месте установки подключаемой техники, режим ее работы, конструктивные особенности механизмов. Серьезный поставщик всегда предоставляет исчерпывающую информацию для грамотного подбора расходников. ПТЦ «Привод» – крупный производитель мотор-редукторов и один из заслуженных участников рынка приводной техники – в любой момент готов дать разъяснения по данным вопросам своим клиентам.

Условия, определяющие эффективность замены масла редуктора:

  • соответствие характеристик смазки особенностям самого мотор-редуктора;
  • характеристики конкретной марки смазки мотор-редуктора;
  • порядочность, исполнительность, квалификация поставщика расходных материалов.

Базовые моменты, которые надо учитывать: уровень вязкости определяет смазывающую способность состава, потому при прочих равных показателях предпочтение стоит отдавать составам более высокой вязкости. Подшипниковые механизмы мотор-редуктора в основном работают на жидких маслах для редукторов, подобранных по специальному графику.

График или таблица смазочных материалов – это структурированная информация, с помощью которой можно сформулировать требования к материалу (определить, какое масло в редуктор заливать) за несколько минут, задав всего 2 показателя:

  • окружную скорость передачи;
  • температуры работы оборудования.

Возможности модернизации

Система охлаждения для змз 406 инжектор предусматривает возможности некоторой доработки и модернизации. Можно провести ряд следующих мероприятий:

  1. Принудительно включить вентилятор с одновременной индикацией, подающей напряжение от вентилятора.
  2. Заменить разъем для подключения клеммной колодки для вентилятора.
  3. Установить газелевскую электропомпу для прокачки сквозь печку.
  4. Настроить включение электропомпы автоматом вместе с вентилятором.

Так можно добиться того, что общая температура при работе двигателя змз 406 не будет подниматься выше 95 градусов. Ручное же включение вентилятора (особенно перед предполагаемой пробкой) обеспечит очень огромный запас теплоемкости. Так система охлаждения не будет перегреваться. Очень исключить и замыкание проводки с оплавлением изоляции – это гарантирует подключение самого вентилятора посредством колодки клемм.

Какое масло заливать и сколько

Для заливки подойдет трансмиссионное масло, рекомендованное производителем в руководстве по пользованию. Если мануала не имеется, а автовладелец твердо не уверен, какое именно трансмиссионное масло подойдет, то нужно ориентироваться на классификацию по API и показатели вязкости.

Все производители рекомендуют использовать на современных автомобилях трансмиссионные масла с нумерацией GL-4 или GL-5 — именно эти жидкости содержат необходимые противозадирные присадки. Что касается вязкости, то здесь выбор зависит от климатических условий эксплуатации. Для трансмиссионного масла целесообразно выбирать всесезонные варианты — вряд ли кто-то будет менять масло в редукторе на один сезон. Такая продукция индексируется двойной нумерацией, например, 75W-90, где первая цифра обозначает вязкость при отрицательных температурах, вторая — вязкость при летней эксплуатации. Чем меньше первая цифра, тем ниже температуры, при которых трансмиссионное масло сохраняет свою вязкость. Например, масло 70W может использоваться при предельных температурах в -55 °C, 75W — в -40 °C, 80W — в -26 °C и т. д.

Что касается необходимого объема, то для легковых автомобилей с приводом на одну ось обычно хватает 1-2 литров трансмиссионки. Для автомобилей с полным приводом и двумя картерами может потребоваться 3 литра или более. У грузопассажирских автомобилей необходимый объем трансмиссионного масла может достигать 10-15 литров. Перед заливкой желательно запастись дополнительным объемом (до 1 литра), так как дополнительно может понадобиться промывка редуктора.

Проверка и замена масла в КПП и заднем мосту ГАЗель Некст

В коробке передач и в заднем мосту проверять уровень масла нужно через каждые 20 км пробега автомобиля.

Замену масла рекомендуется производить через шестьдесят километров пробега автомобиля.

Марки масел заливаемые в редуктор и КПП

При температуре от -25 до +40˚ С Масло «Лукойл ТМ-5» SAE 85W-90, API GL-5.

Дублирующие масла: «Супер Т-3 (ТМ-5)» или «Девон Супер Т» SAE 85W-90, API GL-5 или ТМ-3-18 SAE 90, API GL-3.

При температуре от -40 до +25˚ С масло «Лукойл ТМ5» SAE 75W-90.

Объем масла, заливаемого в картер редуктора заднего моста, составляет 1,65 л.

Объем масла, заливаемого в коробку передач, составляет 1,2 л.

Проверка уровня масла в заднем мосту

Устанавливаем автомобиль на смотровую канаву.

Выкручиваем пробку наливного отверстия. Проверяем уровень масла, который должен быть у нижней кромки наливного отверстия.

Требование, чтобы уровень масла был не ниже кромки наливного отверстия, объясняется тем, что подшипники задних ступиц смазываются трансмиссионным маслом из картера заднего моста.

При пониженном уровне масла в картере оно не будет перетекать по чулкам картера в ступицы и подшипники, работая без смазки, выйдут из строя.

При необходимости доливаем масло шприцем до момента появления его из отверстия.

Заворачиваем пробку наливного отверстия.

Замена масла в заднем мосту

Заменять масло желательно после поездки, пока масло прогрето.

Очищаем от грязи заливную и сливную пробки.

Подставляем емкость для слива масла из картера заднего моста

Очищаем сапун, провернув его колпачок

Выкручиваем наливную пробку

Выкручиваем пробку сливного отверстия и сливаем масло

Если масло темного цвета или в нем заметны металлические частицы – промываем редуктор.

Для этого устанавливаем сливную пробку на место, очистив магнит от стружки.

Масляным шприцем заливаем в картер заднего моста примерно 2 л смеси трансмиссионного или моторного масла с 20–30 % керосина или дизельного топлива и устанавливаем на место заливную пробку.

Подставив под передние колеса упоры, вывешиваем задний мост. Пустив двигатель, включаем первую передачу.

Через 2–3 мин полностью сливаем промывочное масло (продолжительность слива не менее 5 мин).

Очистив еще раз сливную пробку, заворачиваем ее на место.

Вывернув заливную пробку, масляным шприцем заполняем картер свежим трансмиссионным маслом до уровня заливного отверстия.

Подшипники задних колес смазываются маслом из редуктора.

Для наполнения ступиц маслом поднимаем домкратом поочередно правые и левые колеса на 30 см и выдерживаем в таком положении по 6–10 мин.

После этого проверяем уровень и доливаем масло в редуктор.

Замена масла в коробке передач

Для этой работы потребуется шестигранный ключ на 12, емкость для слива масла, шприц – нагнетатель.

Масло из коробки передач сливаем сразу после поездки, пока оно не остыло.

Устанавливаем автомобиль на подъемник или смотровую канаву.

Очищаем сапун от загрязнений

Шестигранным ключом «на 12» отворачиваем сливную пробку

Сливаем масло в широкую емкость объемом не менее двух литров

Если отработавшее масло темного цвета или в нем заметны частицы металла, промываем коробку передач, для чего устанавливаем сливную пробку на место, очистив ее магнит от стальной стружки.

Шестигранным ключом «на 12» отворачиваем заливную пробку сбоку картера.

Масляным шприцем заливаем в коробку примерно один литр смеси трансмиссионного или моторного масла с 20–30% керосина или дизельного топлива и устанавливаем на место заливную пробку

Подставив под передние колеса упоры, вывешиваем заднее колесо или мост целиком.

Включив первую передачу, запускаем двигатель на 2–3 мин.

Установив автомобиль на колеса, полностью сливаем промывочное масло (продолжительность слива не менее 5 мин).

Очистив еще раз сливную пробку, заворачиваем ее ключом на место.

Вывернув заливную пробку, масляным шприцем заполняем коробку передач свежим трансмиссионным масло (1,2 л).

Заворачиваем заливную пробку на место.

Что нужно знать?

Назначение трансмиссионного масла примерно такое же, как и моторного, с небольшими отличиями. Такое масло должно равномерно и эффективно смазывать трущиеся узлы коробки переключения передач. Нужно это для дополнительного охлаждения и снижения коэффициента трения. Многие автомобилисты вообще никогда не меняют масло в коробке, что впоследствии приводит к необходимости её переборки.

В данной статье мы рассмотрим линейку отечественных автомобилей с механической коробкой передач. Автомат – это уже другая тема для разговора, так как там все устроено по-другому, но масло тоже нужно менять. Первым делом разберемся с тем, стоит ли следовать рекомендациям-завода изготовителя. Помимо этого, рассмотрим отзывы автомобилистов по поводу той или иной марки трансмиссионного масла. В целом, постараемся осветить этот вопрос как можно лучше.

Модификации двигателя УМЗ ;”!:

Агрегат «421600», это базовая силовая установка серии. Есть отрицательные стороны, но мотор популярен и пользуется спросом среди владельцев машин «Газель». Сама база имеет ряд отличительных особенностей, которые сказываются на комплекте вспомогательного оборудования. Так, двигатели «4216.100402» и «42161.1000» поставляются со старым креплением, второй мотор используется на машинах класса «Эконом». Для моторов с кронштейнами под усилитель рулевого колеса на основе гидравлики, маркировка выглядит, как «…1000402.10». Модификация с новым крепежом маркируется «…1000402.20».

Периодичность замены трансмиссионного масла

Замена трансмиссионного масла производится, когда пакет присадок теряет свои эксплуатационные характеристики и работоспособность. В результате компоненты не обеспечивают необходимую защиту функционирующим поверхностям. На субстанции начинает образовываться пена, в некоторых случаях случается задир главной передачи. Все это может привести к появлению неприятного гула шестеренок в дифференциале КПП. Гудение со временем усиливается и, в конце концов, после пробега около 500 км начинается разрушение зубьев шестерен. Результат – заклинивает КПП. Как правило, это касается полноприводных и переднеприводных автомобилей.

Модели с задним приводом и КПП механического типа позволяют эксплуатировать трансмиссионное масло без проблем на 10–20 тыс. км дольше. При этом оно сохраняет свои свойства, так как на коробку передач не оказывается значительных температурных нагрузок. Меняют масло одновременно с заменой его в редукторе. Эта процедура нужна, чтобы устранить загрязнения, которые образуются в процессе функционирования шестеренок. Вместе со смазочным веществом во время слива из картера КПП удаляются стружки и другой мусор.

Интервал замены трансмиссионного масла составляет один раз за 60 тыс. км. Если стиль вождения интенсивный (то есть стремительный разгон и резкое торможение), то смазку необходимо менять через каждые 40 тысяч километров. Причем данных рекомендаций следует придерживаться вне зависимости от общего километража пробега.

Есть такие модели автомобилей, картер КПП которых не оборудован сливной пробкой. Поэтому смазка в них заливается на весь эксплуатационный срок.

В современной автомобильной промышленности большой популярностью стали пользоваться вариаторные коробки передач. Несмотря на их принадлежность к автоматическому типу, внутреннее устройство отличается. Функционируют вариаторные КПП в условиях жестких температурных режимов, поэтому вместо обычного смазочного вещества, используемого для трансмиссий-автоматов, в них заливают специальный.

Замена трансмиссионной жидкости в вариаторах производится через 50 тыс. км. Если предполагается агрессивная езда, срок уменьшается до 30 тыс. км. Следует строго придерживаться рекомендаций по замене вариаторной жидкости, потому что присадки теряют свои свойства очень быстро. Это происходит из-за того, что ремень вариатора постоянно испытывает сильные нагрузки и работает в жестких температурных режимах.

Почему греется двигатель 405 газель

помпа, термостат, датчик включения вентелятора, воздух в системе. выбирай по вкусу

вы откуда из какого региона а во первых помойте радиатор вовторых проверьте датчик реле и каррсон в третих проверть помпу в четвёртых посмотрите при поставки морды на уклон в 45грдусов скидывает ли крышка давление но на газ такого нет это как правило болезнь ваз но бывает и пятое если машина на пропане или метане проверте прокладку гбц и колпачки на клапанах маслосьёмные и само сабой больше 120 идти на газу нельзя иначе прогарит нетолько прокладка а и сам гбц вместе с клапанами вообшем вроде всё а там у вас евро прокладка металлизированная должна стоять вообше для газ это нормально от газа всё время горят клапана и прокладки и перегрев а главное это же 405 размер поршни ведь больше на 3 мм чем на 402 тока там есть на помпе принудительное охлаждение а здесь тока охлаждение масла при большом давлении в двигателе и на болльшой скорости готовтись к замене прокладки и проверте помпу

Источник

Задний мост ваз 2106. Устройство. Передаточное число

Стандартная структура заднего моста, которым укомплектован ваз 2106, состоит из траверса и редуктора. Именно к первому и крепится последний. Он содержит основную передачу, которая имеет ведущую пару шестерен, а также дифференциал.

Задний мост ВАЗ 2106. Схема

Расшифровка схемы заднего моста ВАЗ 2106:

  1. Болт крепления тормозного барабана колеса;
  2. Направляющий штифт;
  3. Маслоотражатель подшипника полуоси;
  4. Тормозной барабан;
  5. Чугунное кольцо тормозного барабана;
  6. Колесный цилиндр заднего моста;
  7. Штуцер для прокачки привода тормозного механизма;
  8. Подшипник полуоси;
  9. Запорное кольцо подшипника;
  10. Фланец балки заднего моста;
  11. Сальник полуоси;
  12. Опорная чашка пружины подвески;
  13. Балка заднего моста;
  14. Кронштейн крепления верхней штанги подвески;
  15. направляющая полуоси;
  16. Гайка подшипника дифференциала;
  17. Подшипник коробки дифференциала;
  18. Крышка подшипника коробки дифференциала;
  19. Сапун;
  20. Сателлит дифференциала;
  21. Ведомая шестерня главной передачи;
  22. Левая полуось;
  23. Шестерня полуоси;
  24. Картер редуктора заднего моста;
  25. Регулировочное кольцо ведущей шестерни;
  26. Распорная втулка подшипников;
  27. Подшипник ведущей шестерни;
  28. Сальник ведущей шестерни;
  29. Грязеотражатель сальника;
  30. Фланец-вилка карданного шарнира;
  31. Гайка;
  32. Маслоотражатель;
  33. Ведущая шестерня главной передачи;
  34. Ось сателлитов;
  35. Опорная шайба шестерни полуоси;
  36. Коробка дифференциала;
  37. Правая полуось;
  38. Кронштейны крепления деталей подвески;
  39. Упорная пластина подшипника полуоси;
  40. Щит заднего тормоза;
  41. Колодка заднего тормоза;
  42. Фрикционная накладка;
  43. Фланец полуоси.

Неисправности редуктора заднего моста:

  • в процессе его функционирования раздаются гулкие шумы;
  • возрастает наружный температурный режим корпуса;
  • данную деталь постоянно клинит.

В этих случаях рекомендуется полная замена комплектующих и без проверки уровня масляной жидкости не обойтись. То есть потребуется купить и сальник, и подшипники, и полуось. Впрочем, можно сразу приобрести «бу» задний мост.

Вместе с тем, невзирая на прочностные характеристики крепления, оно, в силу своих конструкционных особенностей, не отличается сложной структурой. Следовательно, с ним может справиться даже тот водитель, который имеет минимальные познания в слесарной области.

Видео обзор о том как определить что гудит:

В ряде случаев выполняются ремонтные работы. Здесь опытные механики должны учесть один нюанс – передаточное число. Большое значение отводится и размерам. Ключевым же фактором является цена ремонта.

Передаточное число — это соотношение количества зубьев ведомой шестерни и ведущей, один из основных параметров любой передачи.

Передаточные числа ВАЗ классики разнятся и равны:

  • 3,9 — передаточное число в «шестерке» ВАЗ 2106;
  • 4,1 — в «тройке» ВАЗ 2103;
  • 4,3 — в «копейке» ВАЗ 2101.

Замена масла в редукторе и большой сюрприз — бортжурнал Opel Omega Ω Белый теплохоД 1996 года на DRIVE2

На этот раз я добрался до трансмиссии. АКПП у меня пиналась, тормозила при переключении, думала долго, так я и полез смотреть в чем причина. Решил начать с малого. Открутив пробку на коробке, как положено делал все по инструкции, проверил уровень масла и был в ах…е!, там сухо. Масла почти не было, как она вообще еще работала?! Вот тебе подарочек — СЮРПРИЗ от бывшего хозяина. Залил туда 2 л. (сколько было ATF, надо покупать еще, а денежек пока нет) Машину сразу как подменили, коробка работает отлично.Далее полез в редуктор. Как слить масло с редуктора на Омежке нашел на просторах сайта и конечно же воспользовался простым методом. Проверил уровень — в норме. Но руки чесались заменить в нем масло. Цвет у масла был нормальный(очень удивило, за столько лет!) В общем берем головку на 15, откручиваем нижний болт крышки редуктора, далее берем шуруповерт и сверло на 5,5 (можно думаю и на 6, у меня не было), сверлим аккуратно отверстие не повредив резьбу. Не боимся, внутри ничего не повредим. Далее потечет масло, можно взять кусок шланга примерно на 12, прислонить к контрольному отверстию и подуть в редуктор для скорейшего слива масла. Далее все вытираем от масла, закручиваем болт на место с медным кольцом(я еще нанес на болт резьбовой герметик для надежности), и заливаем новое масло, пока не потечет из контрольного отверстия (вошло ровно 1 л.) Ранее до замены масла был шум, скорее всего вой поднимал редуктор, конечно подшипник у меня еще левый задний гудит, но шума стало заметно меньше. Еще заменил кольцо резиновое на крышке маслозаливной горловины. Все подробности проделанной работы на фото. Всем удачи!)

Пробег: 376000 км

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
