Пробуксовывает («буксует») сцепление на автомобилях ваз 2108, 2109, 2109

Можно ли ездить при таких неисправностях?

Если наблюдаются подобные неисправности сцепления, ездить на таком автомобиле каждый день запрещено. В крайнем случае вы можете добраться до гаража или СТО. Чтобы максимально сберечь узел, следует аккуратно ехать, без рывков и подгазовок, аккуратно переключая скорости. Специалисты рекомендуют в данной ситуации использовать двойной выжим. Те, кто учился ездить на ЗИЛах, хорошо знают данную технологию.

Суть ее в следующем. Чтобы переключиться на повышенную передачу, нужно выжать педаль и перевести рычаг КПП в нейтральное положение. Далее педаль отпустить, затем снова нажать и уже включить нужную скорость. На пониженную передачу переключаться таким же способом. Единственное, чтобы сберечь синхронизаторы, рекомендуется немного добавить обороты перед включением путем нажатия педали газа. Кстати, такой способ можно использовать «на повседнев». Опытные автомобилисты говорят, что двойной выжим значительно сохраняет узлы коробки и сцепления. Особенно увеличивается ресурс синхронизаторов, которые при такой эксплуатации работают практически без нагрузок.

Как устроено и работает сцепление

Основными элементами данного узла являются ведомый диск, ведущий (прижимной) диск, диафрагменная пружина, муфта с выжимным подшипником, вилка выключения и привод. Также в работе сцепления непосредственное участие принимает массивный маховик, смонтированный на хвостовике коленчатого вала, который, как известно, приводится во вращение непосредственно двигателем с помощью кривошипно-шатунного механизма.

Ведомый диск имеет термостойкие и износоустойчивые фрикционные накладки. Для их изготовления используют специальные смеси смол и каучука с добавлением кусочков медной или латунной проволоки, стекловолокно, керамику и другие материалы. Накладки крепятся к диску заклепками или клеем. Именно эта деталь подвергается наибольшим нагрузкам в процессе работы и, как правило, первой выходит из строя. Ведомый диск чаще всего один, но их может быть два и больше.

Диафрагменная пружина конструктивно обычно составляет единое целое с ведущим диском, и эту деталь часто называют корзиной. Пружина имеет лепестки, плотно прижимающие ведомый диск к маховику. В некоторых конструкциях вместо одной диафрагменной пружины может быть несколько спиральных, расположенных по окружности.

За счет силы трения ведомый диск вращается вместе с маховиком. А поскольку диск посредством шлицевого соединения закреплен на первичном валу коробки передач, то таким образом крутящий момент передается от коленвала на КПП. При включенной передаче первичный вал передает вращение вторичному валу, а через него — трансмиссии, которая в конечном итоге заставляет крутиться колеса.

Привод выключения может быть механическим, гидравлическим или пневматическим и управляется с помощью педали сцепления. Гидравлика позволяет более плавно управлять включением и отключением сцепления на легковых автомобилях. А пневматика применяется только на грузовиках. Когда педаль не нажата, сцепление включено, ведомый диск плотно прижат к маховику прижимным диском.

Нажатая педаль воздействует на привод, основным элементом которого в механическом варианте является металлический трос. Когда трос натягивается, вилка выключения сцепления поворачивается на своей оси и давит на выжимной подшипник (муфту выключения).

Подшипник насажен на первичный вал КПП и может перемещаться вдоль его оси. Под воздействием вилки выключения выжимной подшипник выгибает диафрагму пружины в центре, заставляя ее лепестки ослабить прижим по краям. В итоге ведомый диск отходит от маховика и между ними появляется свободное пространство. Передача крутящего момента на КПП прекращается. Теперь можно переключать передачи без риска повредить шестерни механизма.

Если в приводе используется гидравлика, к педали с помощью шарнирного сочленения подсоединен толкатель, который давит на поршень главного цилиндра сцепления. Главный цилиндр прокачивает рабочую жидкость по трубопроводу к рабочему цилиндру, а тот уже непосредственно воздействует на вилку выключения.

Причины пробуксовки сцепления:

Чтобы своевременно устранить неисправность, необходимо четко знать причины ее появления.

Визуальная оценка состояния диска сцепления.

В случае пробуксовки сцепления их можно выделить несколько – износились,засалились или замаслились фрикционные прокладки,пришла в негодность пружина диафрагмы,отсоединилась или сгорела накладка,в педали нет свободного хода и так далее.

Отсутствие нужного хода допуска педали механизма сцепления.

В случае, если причина пробуксовки – нехватка свободного хода,устройство сцепления необходимо снять с автомобиля, хорошенько промыть и заменить все накладки.Пружины утратили упругость? – Тогда произведите их замену, не забыв обновить и шайбы термоизоляции. Чтобы снять сцепление обязательно отсоедините от него коробку. При этом делать это желательно максимально аккуратно,чтобы вес коробки не оказался на ведомом диске.

Как работает

Работа любого мотора обеспечивает крутящий момент на маховике. Управляя педалью газа, водитель лишь увеличивает количество оборотов на маховике или же уменьшает их. Чтобы тяжелая машина смогла плавно начать движение, нужно передать этот крутящий момент с маховика на КПП и ведущие колеса. Передавать этот вращательный момент нужно максимально плавно. Иначе остановится и заглохнет. Также плавно отключать трансмиссию от двигателя требуется при остановках. Система сцепления отвечает за мягкую передачу крутящего момента.

Принцип работы сцепления прост и понятен. Достаточно представить себе два диска – оба они вращаются. Один из них – ведущий диск (маховик), второй – диск системы сцепления. Если в процессе вращения маховика прижать к нему ведомый элемент сцепления, то крутящий момент начнет передаваться на трансмиссию. А оттуда энергия пойдет на ведущие колеса. Так машина плавно начнет свое движение.

Как видно, все очень просто. Принцип работы сцепления – это прижим и отключение фрикционного ведомого диска сцепления к маховику посредством механического или гидравлического механизма. В первом случае задействуется тросиковый механизм. Во втором – рабочий цилиндр сцепления. Внутри него находится тормозная жидкость.

Принцип работы механизма сцепления:

Двигатель автомобиля передает свою энергию грузному маховику. При управлении акселератором можно уменьшить или увеличить число оборотов. А для того, чтобы машина двинулась с места,подобное движение должно быть передано на «механический» редуктор – в нашем случае на коробку передач автомобиля. Чтобы машина не заглохла, вращение должно передаваться с максимальной плавностью. Аналогичные требования предъявляются и к остановке транспортного средства. Сцепление – именно тот вспомогательный элемент, без которого это было бы невозможно реализовать.

Работу сцепления объяснить не сложно!

Функционирование механизма сцепления автомобиля.

Составные элементы механизма сцепления.

Причины пробуксовки сцепления:

Чтобы своевременно устранить неисправность, необходимо четко знать причины ее появления.

Визуальная оценка состояния диска сцепления.

В случае пробуксовки сцепления их можно выделить несколько – износились,засалились или замаслились фрикционные прокладки,пришла в негодность пружина диафрагмы,отсоединилась или сгорела накладка,в педали нет свободного хода и так далее.

Отсутствие нужного хода допуска педали механизма сцепления.

В случае, если причина пробуксовки – нехватка свободного хода,устройство сцепления необходимо снять с автомобиля, хорошенько промыть и заменить все накладки.Пружины утратили упругость? – Тогда произведите их замену, не забыв обновить и шайбы термоизоляции. Чтобы снять сцепление обязательно отсоедините от него коробку. При этом делать это желательно максимально аккуратно,чтобы вес коробки не оказался на ведомом диске.

Признаки неисправности сцепления

Пробуксовка сцепления заметна сразу. Она сопровождается такими внешними признаками как:

  • появление ощутимого запаха горелой резины;
  • снижение динамических характеристик автомобиля;
  • потеря мощности при подъеме в гору.

Так как эти симптомы могут свидетельствовать и о других неисправностях, то следует дополнительно удостовериться, что виновато именно сцепление. Сделать это не так сложно:

  • запустить двигатель автомобиля;
  • выжать педаль сцепления;
  • затянуть стояночный рычаг;
  • включить передачу и добавить немного газа;
  • начать отпускать педаль.

Если после этого мотор глохнет, то механизм сцепления полностью исправен. Если нет, то нужно как можно скорее заниматься выявлением проблемы.

Полностью не выключается

Это происходит когда водитель нажимает на педаль сцепления, а диски при этом расходятся не до конца. Они хоть немного, но продолжают соприкасаться друг с другом, поэтому полного выключения и не происходит. Это и есть тот случай, когда о сцеплении говорят, что оно ведет. Бывалые автомобилисты умеют проверять агрегат на неполное выключение, используя признаки неисправности сцепления. Делается это довольно просто. Двигатель должен работать на малых оборотах, а педаль сцепления должна быть полностью утоплена в пол.

Обеспечив эти условия, водителю необходимо включить первую передачу. Если при включении не возникнет никаких проблем, а также посторонних звуков, то признаки износа сцепления отсутствуют и можно говорить о том, что сцепление выключается полностью. Значит, признаки износа сцепления, характерные для неполного его выключения отсутствуют. Если же включить передачу удается лишь с некоторым затруднением, а также посторонним шумом, то неисправности сцепления действительно имеют место быть. Их устранение потребует либо замены фрикционных накладок, либо ведомого диска, либо придется регулировать привод, а также очищать и смазывать шлицы. Все это требует определенных навыков и умений. Работа ответственная, поэтому лучше довериться хорошим специалистам.

Немного об устройстве

Сложно понять причину неисправности, если не иметь минимального представления об устройстве и принципе работы сцепления. Достаточно понимать, что нажатие педали провоцирует перемещения вилки и выжимного подшипника. Прижатый вилкой выжимной нажимает на лепестки диафрагменной пружины, отодвигая нажимной диск от ведомого диска. Последний, в свою очередь, отодвигается от маховика, прекращая тем самым передачу крутящего момента от коленчатого вала к первичному валу КПП.

Привод выключения может быть механическим либо гидравлическим. В первом случае педаль и вилка выключения соединены тросовым приводом. Второй тип включения предполагает наличие главного цилиндра сцепления. Нажимая на педаль, вы инициируете перемещения штока, который давит на поршенек внутри цилиндра сцепления. Вытесняемая тормозная жидкость, перемещаясь в магистрали, давит на поршенек внутри рабочего цилиндра. Поршень, перемещаясь, нажимает на шток выключения.

Что значит «ведет»

Говорят, что сцепу ведет, если не происходит полное выключение сцепления. Иными словами, после нажатия педали ведомый диск и маховик двигателя не расцепляются полностью, что приводит к частичной передаче крутящего момента на первичный вал коробки передач.

Симптомы

Предположить, что сцепление ведет можно по одному симптому – затрудненное включение и выключение передач. Чаще всего проблемы начинаются с включением реверсной и первой передач. Под понятием «затрудненное» понимается как необходимость приложения большего усилия на ручку КПП, так и включение с хрустом.

Причины

  • Неправильная регулировка привода включения. В таком случае полезного диапазона перемещения педали сцепления недостаточно для полного разъединения маховика и фрикционной накладки ведомого диска. Часто такая неисправность является следствием неквалифицированного ремонта. Для устранения проблемы необходимо правильно отрегулировать свободный ход педали.
  • Деформация ведомого диска. Выгибание приводит к тому, что после отсоединения нажимного диска фрикционная накладка в месте искривления продолжает касаться маховика. При чрезмерном торцевом биении поможет только замена ведомого диска. В случаях такой неисправности сцепления при начале движения должна наблюдаться вибрация.
  • Ослабление или поломка лепестков диафрагменной пружины. В таком случае усилия при нажатии подшипника выключения сцепления на лепестки недостаточно для полного отсоединения нажимного диска от ведомого. В итоге даже после нажатия педали сцепление находится в частично включенном состоянии. Привести к поломке лепестков может как заводской брак, так и неправильная регулировка привода выключения (когда сцепа постоянно в наполовину выжатом состоянии). К ослаблению со временем приводит естественная усталость металла.
  • Неисправность гидравлической системы выключения сцепления. Причина, по которой не происходит полное отсоединение коленвала от первичного вала КПП, может скрываться в рабочем цилиндре либо гидропроводе. Следует следить за герметичностью системы, так как из-за утечки тормозной жидкости может происходить неполное выключение сцепления.
  • Заедание тросового привода. Со временем тросик может растрепаться, что в сумме с загрязнением, приводит к ограниченному движению. Поэтому водителю может казаться, что педаль сцепления выжата, но на самом деле полного отсоединения ведомого диска от маховика не произошло.
  • Затрудненный ход ведомого диска на шлицах. Отсутствие смазки, попадание на рабочую поверхность различного рода загрязнений и неравномерный износ шлицов может привести к тому, что после отсоединения нажимного диска между маховиком и нажимным диском не создастся необходимый для разъединения зазор.
  • Неисправность маховика. Сильные задиры, радиальное искривление будут препятствовать полному отсоединению фрикционных накладок и маховика. Дисбаланс становится причиной не только плохого включения передач, но и вибраций при начале движения.
  • Загибание вилки, перемещающей выжимной подшипник, из-за чего хода штока становится недостаточно для подвода выжимного подшипника к лепесткам диафрагменной пружины.

Если после регулировки проблемы с включением передач не исчезли, необходимо отсоединять КПП и полноценно диагностировать механизм сцепления. Замену сцепления нельзя назвать легкой работой, но при должной теоретической подготовке и наличии необходимого инструмента выполнить ее можно своими руками.

Сцепление ведет или буксует | Пособие автомобилиста

Несколько слов о принципе работы сцепления. Работа любого двигателя на автомобиле заканчивается вращательным движением тяжелого маховика. Управляя акселератором, можно лишь увеличивать или уменьшать скорость вращения маховика. Для того чтобы автомобиль тронулся с места, необходимо передать это движение к механическому редуктору – коробке скоростей. Передавать это вращательное движение необходимо очень плавно, иначе мотор просто заглохнет. Та же операция – плавное отключение трансмиссии – необходима и при остановке автомобиля. Сцепление и является таким «мягким» выключателем.

Принцип действия этого устройства легко понять. Представьте себе два вращающихся диска величиной с небольшое рулевое колесо. Один их них – маховик мотора, а второй – диск сцепления. Если во время вращения маховика к нему плотно прижать диск от редуктора, то вращательное движение будет передано и автомобиль начнет движение. Кажется, все очень просто. Все так и работает, только диски сжимаются с помощью специальных механизмов, а между ними устанавливаются специальные прокладки.

Основными неисправностями могут стать плохое сжатие дисков или несвоевременное их разделение. Говорят, что сцепление «ведет» или «пробуксовывает».

Как буксует сцепление

Если при движении автомобиля возникает запах гари, стал хуже разгон машины, заметно понижение скорости при преодолении подъема, то это явный симптом неисправности – пробуксовывания. Для уточнения этого диагноза можно при работающем двигателе и затянутом ручном тормозе включить передачу. Затем, плавно нажимая на педаль управления дроссельной заслонки, плавно отпустить педаль сцепления. Если двигатель остановится, то пробуксовывания нет, а если он продолжит работу, то сцепление пробуксовывает.

Причинами этого неприятного явления могут быть: нарушение свободного хода педали, износ или замасливание фрикционных накладок, износ нажимных пружин или неисправность гидропривода выключения сцепления.

Как ведет сцепление

Движение автомобиля нарушается рывками, возникает затруднение в переключении передач. Удары в трансмиссии при трогании автомобиля с места, резкое включение сцепления при плавном отпускании педали, неприятный шум – все это признаки неисправности, о которой говорят, что «сцепление ведет», то есть при нажатии на педаль диски полностью не расходятся, а ведущий вал коробки передач продолжает вращаться.

Степень выключения сцепления можно проверить следующим образом. При малых оборотах коленчатого вала двигателя следует выжать педаль сцепления до отказа, и если первая передача включается бесшумно, то сцепление выключается полностью. Если же при включении первой передачи слышен сильный шум шестерен и передача не включается или включается с трудом, то сцепление «ведет».

Причинами могут быть: большой свободный ход педали, попадание воздуха в гидропривод системы, утечка тормозной жидкости

Возможно, что просто ослабли винты крепления двигателя с коробкой передач или полностью выработалась смазка в подшипниках. Причин для возникновения неисправности довольно много, а вывод один – их необходимо устранять, и чем раньше, тем лучше и значительно дешевле.

Способы уточнения диагноза, методы регулировки и ремонта довольно затруднительно изложить на газетной полосе. Дальнейшая работа по устранению неприятных явлений должна быть поручена специалистам.

2 Как проявляются неисправности системы?

Любые проблемы в работе сцепления оказывают прямое воздействие на движение автомобиля, потому водитель их легко замечает. Пожалуй, самым распространенным признаком проблем с системой является ее неполное выключение, когда сцепление буксует или ведет. Иногда водители сталкиваются с рабочими рывками, а также с появлением вибраций при нажатии на педаль и посторонними шумами при выключении. При неполном выключении системы возникают сложности с переключением передач на работающем двигателе. Такая проблема может сопровождаться также посторонними звуками, треском, скрежетом и другими шумами, возникающими при попытке переключить передачу. Иногда увеличивается свободный ход педали.

Пробуксовке сцепления может сопутствовать неприятный запах горелых накладок ведомого диска, слишком сильный нагрев двигателя, повышенный расход топлива при движении и общее падение динамики автомобиля. При появлении описанных признаков обязательно нужно провести полноценную диагностику. Чаще всего к поломкам сцепления приводит неправильная эксплуатация автомобиля. К примеру, когда транспортное средство застревает в сугробе, водитель начинает усиленно газовать, или просто автомобилисту нравится начинать движение с пробуксовкой. Возможно, такой старт с места выглядит эффектно, но подобные действия водителя приводят к сильному износу сцепления и его скорому выходу из строя.

Поломаться в сцеплении может как сам диск, так и выжимной подшипник, необходимый для плавного включения и выключения системы. Окончательный выход из строя подшипника обычно сопровождается характерным визгом при нажатии педали. Этот звук свидетельствует о срочной необходимости замены детали. Иногда рабочий отказ сцепления может быть вызван проблемами в механизме привода:

  • обрыв или заедание троса;
  • поломка рычага;
  • утечка из гидропривода и т.д.

Признаки неисправности сцепления

Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.

Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.

  • Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
  • Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
  • Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.

Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.

Как проверить сцепление

Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.

«Ведет» или «не ведет»

Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.

Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.

Буксует ли сцепление

Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.

Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

  1. Запустить двигатель и включить первую передачу.
  2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.
  • если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
  • если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
  • если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

3 Распространенные поломки и их основные симптомы

По поведению авто с неисправным сцеплением можно понять характер неполадки и точное место расположения проблемы. Если сцепление ведет, передачи переднего хода тяжело включаются или не включаются вовсе, а при включении задней передачи появляется треск, это может свидетельствовать о следующих неполадках:

  1. Повреждение или деформация ведомого диска.
  2. Неправильный зазор.
  3. Износ диафрагменной пружины.
  4. Повреждение троса или рычажной передачи.
  5. Утечка жидкости в гидравлической системе.
  6. Повреждение манжеты поршня, расположенной в рабочем цилиндре.
  7. Недостаточная смазка втулки подшипника.
  8. Поломка, «заскакивание» ступицы ведомого диска.
  9. Плохая регулировка рычагов диска.

Если же сцепление машины буксует, заметен запах горелых прокладок, ощущается замедленный набор скорости автомобиля и плохое преодоление участков дороги под наклоном, возможными причинами могут быть:

  1. Повреждение или ослабление пружины диафрагмы.
  2. Заедание троса сцепления.
  3. Ослабленная нажимная пружина.
  4. Износ поверхности маховика.
  5. Чрезмерный износ всех элементов сцепления.
  6. Замасленность фрикционных накладок.
  7. Засорение компенсационного отверстия цилиндра вследствие набухания манжеты.

Вибрация при нажатии на педаль может быть вызвана неплотным закреплением коробки передач или двигателя, повреждением накладок сцепления, изношенностью нажимного диска или диафрагменной пружины, изношенностью шлицев на первичном валу, разболтанностью заклепок накладок, потерей пластинчатыми пружинами ведомого диска своей упругости, заедающей ступицей ведомого диска.

Вибрации в педали могут возникать из-за неодинаковой настройки рычагов нажимного диска. Если же вибрации идут из трансмиссии и сопровождаются шумами, это может быть вызвано неправильной установкой свободного хода педали или повреждением ведомого диска. Сильный шум при нажатии педали может быть вызван выходом из строя или снижением упругости демпферных пружин, снижением упругости пружины вилки или поломкой соединительных пластин, расположенных между кожухом и диском сцепления.

Если педаль сцепления скрипит при отключенном моторе, это может свидетельствовать о сильном износе втулки оси педали или об отсутствии смазки. С такими проблемами часто встречаются владельцы отечественных автомобилей, к примеру, 2107. Когда педаль после выключения зажигания остается прижатой к полу, у вас заедает выжимной подшипник или привод.

  1. Заведите мотор и затяните ручник.
  2. Включите передачу и начинайте плавно подгазовывать, одновременно отпуская сцепление. Если после этого двигатель вашего авто заглохнет, можно будет сделать вывод о том, что со сцеплением у вас ок. Если же мотор не заглох, а машина начала движение, делаем вывод о том, что у вас буксует сцепление.

Что делать в такой ситуации? Рекомендую проверить легкость хода педали сцепления, обнаружив какие-либо проблемы попытайтесь выполнить регулировку сцепления. Возможен вариант когда буксует сцепление из-за серьезного износа фрикционов, в таком случае вам следует выяснить насколько большой износ. Если износ небольшой, убрать пробуксовку сцепления можно путем регулировки свободного хода педали, в противном случае потребуется замена ведомого диска вместе с накладками. Как правило, это делают в случае когда между рабочими элементами и заклепками расстояние превышает 0,2 мм. Иногда накладки могут замасливаться из-за слишком высокого уровня масла в коробке, а также по вине забитых дренажных отверстий маховика. Решение данной ситуации будет довольно простым, все что необходимо — выполнить промывку накладок при помощи керосина. После такой мойки все поверхности тщательно вытираются и обрабатываются «шкуркой».

Встречаются случаи когда сцепление буксует из-за разбухших резиновых деталей гидропривода сцепления. Чтобы подтвердить или опровергнуть это предположение необходимо выполнить следующее:

  1. Демонтируйте рабочие цилиндры вместе с главным;
  2. Используя спирт, промойте всю систему;
  3. Детали, которые разбухли замените новыми;
  4. Выполните чистку компенсаторных отверстий;
  5. По завершению процедуры залейте тормозную жидкость и выполните прокачку тормозов.

У машин, возраст которых 10 и более лет, пробуксовка сцепления возможна из-за потери эластичности нажимных пружин, в итоге давление на ведомый диск становится не достаточно большим, как результат — проблемы с пробуксовкой. Чтобы оценить состояние пружин потребуется снятие диска сцепления целиком, при необходимости пружины меняются или выполняется полная замена сцепления.

У меня все. Жду ваших комментов. Спасибо, что читаете ВАЗ Ремонт своими руками, до новых встреч!

Другие статьи про сцепление:

Замасливание фрикционных накладок

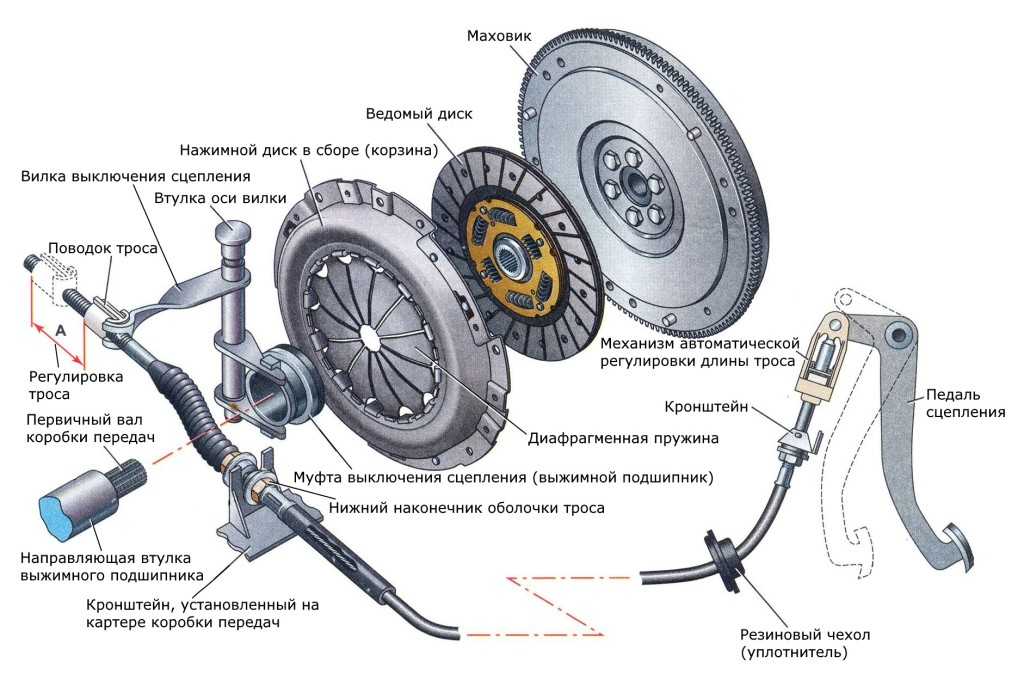

Схема устройства сцепления

  • плохое уплотнение КПП или двигателя;
  • большое количество смазки на первичном валу КПП или на подшипнике коленвала;
  • нарушение целостности гидравлики.

Результат: снижение трения фрикционных накладок

Если при свободном ходе педали сцепление пробуксовывает, то, скорее всего, на фрикционные прокладки попало масло. Необходимо демонтировать сцепление и это проверить. Чтобы удалить масло с накладок необходимо их тщательно очистить бензином или керосином, насухо протереть и зачистить нулевой наждачной бумагой. Сильно засаленный ведомый диск стоит поменять на новый вместе в комплектом фрикционных накладок. Закончив это, проверьте в КПП уровень масла и прочистите отверстие маховика.

Устройство и регулировка сцепления ВАЗ 2109

ВАЗ 2109 — это легендарная «девятка». Серийно переднеприводный пятидверный хэтчбек выпускался на Волжском автомобильном заводе в период с 1987 года по 2004. С 2004 до конца 2011 модификация ВАЗ 21093 собиралась на в Запорожье.

Многие автовладельцы стараются самостоятельно обслуживать личное авто и знают, как правильно это сделать, поскольку внимательно изучают работу основных узлов и ведущих модулей. В список регламентных работ входит периодическая регулировка сцепления ВАЗ 2109. Задача это достаточно простая, если заранее ознакомиться с алгоритмом работы.

Вернуться

Устройство сцепления «девятки»

Комплект сцепления — один из ключевых агрегатов трансмиссии «девятки». Это однодисковый механизм фрикционного типа, расположенный между двигателем и коробкой перемены передач (КПП). Алгоритм его работы следующий:

  1. Первоначально автомобиль стоит неподвижно, двигатель заведен, педаль отпущена. Рычаг КПП находится в нейтральном положении, то есть вращение первичного вала не передается на вторичный.
  2. Водитель готовится начать движение вперед. Левой ногой он нажимает педаль, и механизм отсоединяет первичный вал КПП от двигателя. Водитель переводит рычаг в положение первой передачи, механизм обеспечивает зацепление первичного и вторичного валов КПП. Автомобиль стоит, так как двигатель отсоединен от первичного вала КПП.
  3. Водитель плавно, но решительно отпускает педаль. Двигатель соединяется с первичным валом, задача которого через вторичный вал передать мощность на ведущие колеса, тогда автомобиль придет в движение.
  4. Аналогично происходит переключение с первой передачи на вторую, со второй на третью и так далее.

Устройство сцепления ВАЗ 2109 таково, что при отпускании педали, ведомый диск зажимается пружинами между маховиком и нажимным диском. При этом происходит передача мощности на оба вала КПП и ведущие колеса.

При нажатии педали через специальную тягу поворачивается вилка сцепления ВАЗ 2109 и давит на рычаги, оттягивающие нажимной диск. Ведомый диск сцепления ВАЗ 2109 отсоединяется, и передача мощности прекращается. Кожух механизма соединяется с нажимным диском тремя парами упругих пластин.

Привод агрегата тросовый, нижний его наконечник зафиксирован гайками в кронштейне на картере двигателя.

Тросик сцепления приведен на рычаг вилки выключения сцепления.

Вернуться

Типичные неисправности сцепления ВАЗ 2109

Сцепление относится к числу относительно надежных агрегатов ВАЗ 2109. При штатной эксплуатации и периодической регулировке оно служит годами. Расчетный ресурс агрегата превышает 100 тысяч км. И если провалилась педаль сцепления — это редчайший случай. В список типовых неисправностей входят:

Вид неполадки. Чем выражено. Какова причина.
Сцепление ведет. Нажатая до упора педаль не обеспечивает полного отсоединения вала от коробки передач, и двигатель не отключается от КПП. Нажатие на педаль при неисправном агрегате, приводит к тому, что нажимной подшипник недостаточно сильно действует на демпферную пружину, а маховик двигателя продолжает частично передавать крутящее усилие на вал КПП. Причиной этого часто является плохая регулировка троса сцепления ВАЗ 2109 или выход из строя ведущего диска.
Сцепление буксует. При полностью отпущенной педали первичный вал КПП остается прижатым к маховику двигателя неплотно и проскальзывает, то есть имеет место пробуксовка. Крутящий момент передается к ведущим колесам только частично и имеет место скольжение контактных поверхностей. Этот эффект ярко проявляется при движении нагруженного автомобиля на подъем: водитель газует, обороты растут, а машина почти не ускоряется, буксует сцепление ВАЗ 2109. В этом случая чаще всего плохо отрегулирован привод, трос сцепления заедает, ведомый диск изношен или замаслился, вот почему буксует сцепление.
Шум при выключении передачи. При нажатии на педаль раздается отчетливый шорох или шелест. Этот негромкий звук может свидетельствовать о возможном выходе из строя выжимного подшипника. Продолжение эксплуатации автомобиля в таком состоянии грозит неприятностями: при его заклинивании неизбежно быстро выйдет из строя корзина сцепления ВАЗ 2109. Меняйте подшипник при первых признаках неисправности, иначе неизбежен серьезный ремонт сцепления, включая замену корзины.

Регулировка сцепления не только входит в список регламентных работ ВАЗ 2109, но часто является способом устранения возникающих неисправностей этого механизма.
