Устройство и назначение

Итак, какое устройство и какие функции выполняет распределитель зажигания, какое его расположение и какой порядок проводов на трамблере 2109? Трамблер ВАЗ 2109 представляет собой одну из составных частей систем зажигания. Его предназначение заключается в регулировке и подаче электрического импульса на коммутатор самой катушки. Также он распределяет искру на свечи зажигания, учитывая при этом определенную последовательность.

В отечественных «девятках» могут использоваться два типа систем зажигания ВАЗ — контактная и бесконтактная. Соответственно, могут использоваться и два типа распределителей. Друг от друга эти устройства могут отличаться только конструкцией, но не функциями. В частности, речь идет о наличии контактов и датчиков. В контактной системе используется непосредственно прерыватель, а в бесконтактном варианте — специальный датчик. Что касается основных технических характеристик, то в целом они идентичны.

Устройство распределителя для «девятки»

Если говорить об устройстве, то на ВАЗ 2109 используется специальный распределительный элемент, оборудованный датчиком Холла. Сам по себе этот узел рассчитан на четыре искры, он также имеет встроенные центробежный и вакуумный контроллеры опережения.

В соответствии со схемой, приведенной ниже, основные составляющие конструкции таковы:

  1. Уплотнительное кольцо. Благодаря ему обеспечивается герметичность конструкции в целом.
  2. Муфта устройства.
  3. Шайбы, предназначенные для регулировки.
  4. Валик с установленным на нем центробежным устройством.
  5. Опорная пластина.
  6. Диск, так называемый экран, предназначенный для защиты конструкции от пыли.
  7. Бегунок. На практике бегунок трамблера является достаточно надежным элементом, но он также может выходить из строя.
  8. Непосредственно датчик Холла.
  9. Стопорная шайба.
  10. Упорная шайба.
  11. Сам корпус, внутри которого располагается конструкция.
  12. Вакуумный корректор.

Схема подключения устройства

Настройка ВАЗ-2109, имеющего карбюраторный двигатель

Для начала подготовьте автомобиль к выполнению этой работы:

  1. Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
  2. Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
  3. В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.

Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:

  • при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
  • проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
  • если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.

Подтвердите результат настройки при помощи стробоскопа. Для этого:

  • катушка зажигания соединяется с красным щупом стробоскопа;
  • на корпус устанавливается черный щуп;
  • провод крепления закрепляется на 4 цилиндре.

Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

При возникновении некоторых неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 (таких как неустойчивый холостой ход, провалы, потеря мощности и приемистости и т. д.) следует проводить проверку не только карбюратора, но и элементов системы зажигания (проверка зажигания 2108). В частности свечей зажигания, крышки трамблера, бегунка, высоковольтных проводов и т. д. В этой статье более подробно разберём как проверить исправность высоковольтных проводов.Проверка без специальных приборов (на глаз) Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте (например, «Проверка системы зажигания автомобилей ВАЗ»). Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (ночь или темный гараж). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока. Выбракованные таким образом высоковольтные провода подлежат замене.

Помимо этого следует осмотреть центральную жилу провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.


осмотр центральной жилы высоковольтного провода

Проверка при помощи мультиметра, омметра или аналогичного прибора меряющего сопротивление

Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.

Выставляем прибор в режим омметра. Подсоединяем наконечники его проводов к металлическим концам высоковольтного провода. Наблюдаем показания. Норма 3,5 – 10,0 кОм. На изображении показано реальное измерение сопротивления высоковольтного провода мультиметром. Из показаний прибора видно, что провод исправен.


измерение сопротивления высоковольтного провода мультиметром

Примечания и дополнения

— Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно.

— Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т. п.), но не бензином или растворителем. Во избежание их повреждения.

— Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания, по схеме.

Еще пять статей по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания для автомобилей ВАЗ.

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099.

— Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099.

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099.

момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.

о двигателе ВАЗ-2114

Самостоятельная проверка коммутатора

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

  1. Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
  2. Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
  3. Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
  4. Далее следует подсоединить этот провод к аккумуляторной батарее.
  5. После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

Действия по проверке элементов на износ

Изношенность способствует снижению эффективности и потере работоспособности. Как проверить свечи зажигания самому на износ, рассмотрим далее.

Для определения степени износа в первую очередь необходимо обратить внимание на состояние изолятора и электродов. Если внешний вид и цвет остались без изменения, значит, свеча находится в идеальном состоянии

Если вы заметили такое видоизменение, как нарушение краев электродов в виде округленных краев на центральной и боковой части, это является первым признаком эрозионного износа. Результатом данного недостатка является увеличение зазора свечей зажигания между электродами, что категорически запрещено.

Данный дефект затормаживает работу двигателя, начинаются проблемы с его запуском. Если проблема обнаружилась на изоляторе, тогда вы заметите чрезмерный перегрев свечей.

Чем грозит неправильная настройка зажигания

Если неправильно выставлен угол зажигания, то двигатель может вести себя следующим образом:

  1. Слишком ранее зажигание, которое приводит к детонации. Это не только снизит комфорт от использования вашего автомобиля, но и повредит цилиндр, деформирует поршни и кольца.
  2. Ранняя детонация и большое количество топлива в двигателе приводят к образованию большого количества газов в силовом агрегате, имеющих белый цвет. Поэтому определить его можно по идущему после пуска автомобиля белому дыму из выхлопной трубы.
  3. Перед ускорением происходит несколько секунд, то есть вы нажимаете на педаль газа, а автомобиль реагирует на это не сразу. В такой ситуации особенно опасно идти на обгон на оживленных трассах.
  4. Топливо расходуется быстрее, так как двигателю нужно его больше.
  5. Сбои в работе мотора часто случаются на холостых оборотах.

Чаще всего проблемам с зажиганием подвержены ВАЗ-2109, оснащенные карбюратором.

Порядок электропроводов подключения

Наиболее частой проблемой для машин владельцев становится вопрос, какой на ваз порядок 2109 подключения свечей? А происходит это что оттого, зачастую снимая и проверяя электропровода помнит, не никто порядка их подключения, этим признаюсь, Итак и я. грешил:

Порядок цилиндров рядного мотора у ВАЗ переднеприводных определяется просто – первым считается по тот, умолчанию, что ближе всех к ремню есть
То ГРМ если посмотреть на мотор спереди – то цилиндр первый у вас будет самый левый А все далее они идут по порядку — 1, 2, 3, 4

считая направо слева И кроме этого важно знать подключения порядок на крышке трамблера и электронного блока этом, об зажигания чуть ниже

Диагностика с применением мультиметра

Как проверить свечи зажигания мультиметром? Мультиметр – крайне удобный прибор для проведения подобных диагностик. Его также называют тестером. Не нужно его путать со стендовой проверкой. Стенды встречаются на СТО. Для дома он совершенно не годится. Проверка свечей зажигания мультиметром: применяя щупы, можно осуществить их изучение на присутствие внутреннего короткого замыкания.

С мультиметром работать довольно просто. К тому же по своей конструкции он не является сложным прибором. А как проверить сопротивление свечи зажигания мультиметром? Для выявления потенциальных коротких замыканий производятся такие действия: щуп данного прибора накидывается на элемент, последний щуп – на её цокольную часть. Если при контакте образуется искра, значит, проблем нет. Она года к дальнейшему использованию. Вот как проверить свечи зажигания тестером.

Причины выхода свечей из строя

  • Естественный износ и старение (в среднем их ресурс 30-50 тыс. км). Если свеча вышла из строя очень быстро, то причина может крыться в некачественном топливе или масле с присадками. Значительный износ свечи может наблюдаться при детонации и/или перегреве двигателя.
  • Наличие большого количества сажи на электродах. Как правило, это является результатом либо несбалансированной топливо-воздушной смеси, либо некачественного топлива.
  • Наличие масла на электродах. В свою очередь причиной этого может быть: избыточное количество масла в двигателе, износ поршневых колец, износ поршней, блока цилиндров, направляющих клапанов. Если двигатель снабжен турбиной, то возможно, она частично вышла из строя.
  • Лаковые отложения. Они появляются из-за наличия присадок в топливе или масле.
  • Шлаковые отложения. Они являются результатом наличия присадок в моторном масле.
  • Выход из строя центрального электрода. Это может произойти по причине неправильно выставленного зажигания. Кроме того, могут иметь место отложения в камере сгорания, неисправность клапанов, низкое качество топлива, неверный момент затяжки свечи в ГБЦ.
  • Расплавление свечи. Обычно электроды расправляются по причине того, что в камере сгорания имеют место отложения, которые постоянно самовоспламеняются. Также подобная ситуация может возникнуть при неисправных клапанах или использовании некачественного топлива.
  • Износ разъема свечи. Это может произойти из-за старения контактов или ее перегрева.

Причины если нет искры на ВАЗ 2109 карбюратор и как решить проблему

Автомобиль может не заводиться по самым разным причинам. Одной из причин может быть отсутствие искры в системе зажигания. Причём в карбюраторных автомобилях эта проблема возникает чаще, чем в инжекторных. ВАЗ 2109 не является исключением из этого правила. О том, почему пропадает искра на карбюраторе и как с этим бороться, мы и поговорим в этой статье.

Причины исчезновения искры на ВАЗ 2109 (карбюратор)

Причин может быть множество, осуществляется пошаговым исключением проблем из списка, представленного ниже.

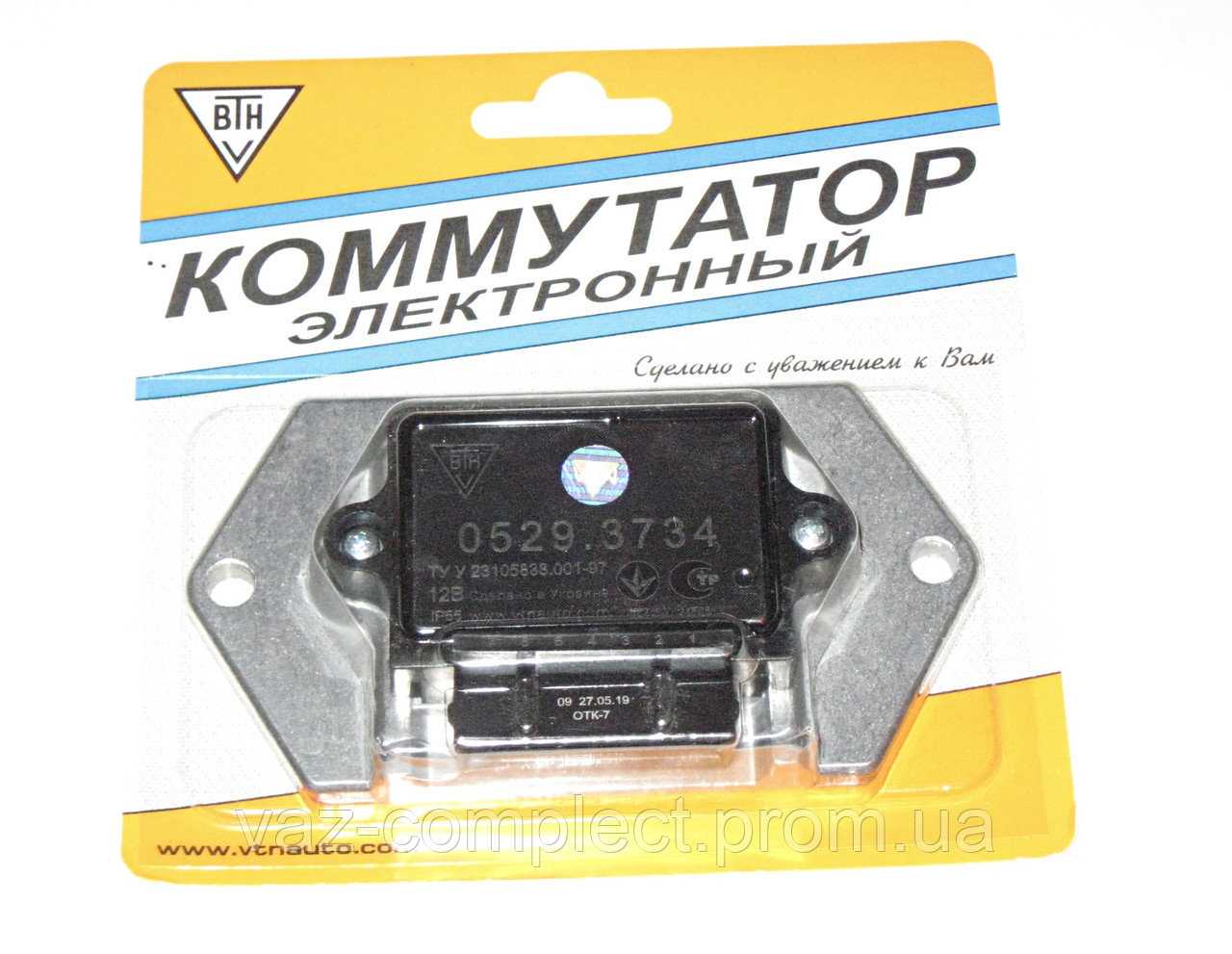

Поломка коммутатора

Самая распространённая причина: неисправный коммутатор. Решение: снять предположительно неисправное устройство, заменить его новым и вновь попробовать завести машину. Если искра появилась — причина найдена (коммутаторы на ВАЗ 2109 вообще не отличаются надёжностью, поэтому опытные автовладельцы советуют всегда возить с собой запасное устройство).

В данном случае это устройство производства фирмы BOSCH

Неисправность датчика Холла

Вышел из строя датчик Холла. Вариантов решения два. Первый: просто заменить датчик, и попробовать завести автомобиль.

Второй: воспользоваться мультиметром, проверить параметры датчика прямо на автомобиле, а затем сверить полученные данные с данными в инструкции.

Если в полученных и паспортных данных датчика наблюдаются большие расхождения, значит, датчик Холла неисправен и должен быть заменён.

Датчик находится под белым корпусом

Повреждён ремень ГРМ. Решение: крышка на распределителе зажигания снимается, после чего коленвал несколько раз проворачивается стартером. Если бегунок на распределителе зажигания не двигается, значит, ремень ГРМ повреждён и нуждается в замене.

На бегунке хорошо видна оранжевая полоска

На сайте освещены инструкции по замене ремня на:

  • Киа Спектра;
  • Шевроле Ланос 1.5;
  • Шевроле Лачетти 1.4.

Барахлит катушка зажигания

Катушка зажигания неисправна. Решение: продиагностировать и в случае необходимости заменить катушку и вновь попробовать завести автомобиль. В диагностике поможет эта статья. Если машина завелась — причина найдена.

Повреждена проводка

Повреждена проводка системы зажигания. Как правило, это видно невооружённым глазом: изоляция на проводах может быть оплавлена. Решение: заменить повреждённые провода новыми (возможен и второй вариант: осмотр проводки не дал результатов, но известно, что причина именно в ней. В этом случае придётся «прозванивать» провода с помощью мультиметра).

Окисление контактов датчика Холла и коммутатора. Решение: снять эти устройства, зачистить их контакты мелкой наждачной бумагой (возможен и другой вариант: датчик или коммутатор не окислились, а просто неплотно вставлены в разъёмы. Тогда их нужно снять и вставить в разъёмы заново, с усилием).

Поломка контактной группы

Неисправна контактная группа системы зажигания. Решение: замена контактной группы. На нашем сайте есть примеры проведения работ на автомобилях Дэу Нексия и ВАЗ 2110.

Итак, выше изложены самые распространённые причины отсутствия искры. Устранить эти причины не составляет особого труда, так как все они решаются заменой повреждённых устройств.

А для выявления «виновника» неполадки автовладельцу придётся действовать методом исключения, проверяя элементы системы зажигания по одному. Другого способа, к сожалению, нет.

  • Алексей Степанов
  • Распечатать

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

  • Первичная обмотка имеет меньше витков, но провода с большим сечением;
  • Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Классификация по материалу изоляции

Как уже упоминалось выше, провода к свечам зажигания классифицируются в зависимости материала, из которого выполнена изоляция. В бюджетных кабелях изоляция чаще всего изготавливается из поливинилхлоридного материала. Такая изоляция способна выдерживать температуру в пределах -20 — +120 градусов.

Более качественной считается изоляция из так называемого эластомера. Основной отличительной особенностью кабелей с такой изоляцией является высокая стойкость к негативному воздействию химически агрессивных веществ. Диапазон температур, при которых эластомер не утрачивает своих качеств, лежит в пределах -30 — +180 градусов.

Наиболее высокими характеристиками обладает кабель с силиконовой изоляцией. Силиконовая изоляция способна выдерживать температуру в пределах -50 — +250 градусов и обладает наибольшей долговечностью по сравнению с другими видами изоляции. Именно провода с такой изоляцией рекомендуются многими автопроизводителями, в том числе и отечественными.

Обслуживание мотора

Когда, рассмотрено устройство и основные технические характеристики, присущие двигателю ВАЗ 2114, необходимо рассмотреть обслуживание и дать ответы на вопросы, которые задают все чаще автомобилисты.

Техническое обслуживание

Если верить заводу, изготовителю, то двигатель ВАЗ 2114 необходимо обслуживать каждые 12-15 тыс. км пробега. Это зависит от того, какой маркировки мотор установлен на транспортном средстве. Схема проведения технического обслуживания для всех двигателей, которые установлены на «четырнадцатой» модели:

  1. На первом ТО проводится замена масла, масляного фильтра и воздушного фильтрующего элемента, а также проверка работоспособности всех систем.
  2. Второе ТО делается спустя 12 000 км пробега. В данном случае, необходимо сменить масло и фильтрующий элемент масла.
  3. Третье ТО – 25 000 км, замена не только масла, но и воздушного фильтра, а также проводится поточный ремонт неисправностей.
  4. Спустя 45 000 км необходимо заменить ремень и ролик газораспределительного механизма, чтобы не пришлось проводить капитальный ремонт двигателя ВАЗ 2114.

Последующее техническое обслуживание идёт согласно 2 и 3 ТО.

Частые вопросы и ответы на них

Процесс ремонта двигателя ВАЗ 2114.

Многие автолюбители на форумах задают одни и те же вопросы. Попробуем классифицировать все их, а также дать ответы согласно заводским нормам и рекомендациям.

Какое масло заливать в двигатель ВАЗ 2114?

Если опираться на данные завода изготовителя, то в двигатель ВАЗ 2114, в зависимости от типа льётся разное масло. Так, какое масло залить в ВАЗ 2114? Если брать для 8 клапанного двигателя, то в идеале подойдёт с маркировкой 10W-40. Если это 16 клапанный движок – 5W-30. В любом случае, масло для ВАЗ 2114 должно быть полусинтетическим.

Какой должен быть зазор

Рисунок-схема замера зазора

Поскольку, двигатель «Самара-2» является инжекторным, то речь о зазоре и настройке пойдет именно под электронную систему впрыска топлива.

Нормативы по зазору свечи зажигания для ВАЗ-2114 (8 клапанов)

Выставляем зазор между электродами свечи зажигания, метчик на 1 мм, всё по фен-шую!

Нормальным показателем свечного зазора для двигателя, установленного на ВАЗ-2114 является расстояние между электродами в приделах – 1.0-1.13 мм.

Последствия не верного значения

Поэтому, если свеча зажигания вышла за данные показатели – это может стать причиной проблем в работе мотора, а именно:

  • Изменится расход горючего в большую сторону.
  • Машина начнет троить и глохнуть.
  • Обороты могут плавать.
  • Появится масляный след в свечном колодце.
  • И прочие.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

  1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
  2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
  3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Типичные неисправности электропроводов

Неисправности, как правило, сводятся к тому, что электрический ток либо совсем не поступает к свече зажигания, а если поступает, то в ограниченном количестве.А происходит это по следующим причинам:

  • Когда происходит разрыв токопроводящей жилы, через которую идет импульс
  • Если есть утечка тока, это значит, что изоляция повреждена, появился пробой тока на сторону
  • Значение сопротивления превышает допустимое
  • Возникли проблемы в контактах (либо со свечой, либо с трамблером и катушкой зажигания).

Если произошел разрыв токопроводящей жилы, тогда возникает внутренняя искра, иначе говоря — образуется искровой разряд между кончиками порванного провода, который сильно снижает напряжение, а так же становится причиной возникновения паразитического электромагнитного импульса.Итак:

  • Возникающий импульс, разумеется, негативно сказывается на правильности работы электрических датчиков автомобиля
  • Всего один такой дефектный высоковольтный электропровод зачастую становится причиной возникновения вибрации и появления перебоев в работе мотора
  • Кроме того, поврежденный высоковольтный электропровод приводит к воспламенению в цилиндре с некоторым опозданием либо вообще через раз, тогда нарушается синхронность работы цилиндров и мотора в целом

Проверка электропроводов

Проверить провода сможет любой, причем своими руками, для этого не требуется знаний электрики, либо специальных труднодоступных инструментов, помощников, только знание — что делать и в каком порядке:

  • Сначала необходимо проверить на ваз 21093 провода свечей визуально, на предмет видимых повреждений (например трещин, изломов и других).
  • Затем стоит убедиться в отсутствии пробоя, проделать это можно даже в отсутствии каких – либо измерительных приборов, вполне достаточно будет заглянуть под капот, при работающем моторе, когда стемнеет, если есть пробой, то будет видна искра в процессе работы мотора на пробитом электропроводе
  • Еще проверить высоковольтные электропровода можно с помощью провода, нужно лишь ночью взять кусочек провода и зачистить концы его с обеих сторон. Затем одним концом необходимо замкнуть проводок на «массу» (это корпус машины), а второй конец берем руками и водим по всей длине каждого электропровода, не пропуская стыки и колпачки и прочее. В точках пробоя будет возникать искра

Также можно измерить сопротивление высоковольтных электропроводов, для этого нам потребуется тестер (мультиметр):

  • Включаем режим омметра
  • Снимаем провод со свечки первого цилиндра, отключаем его от трамблера(см.Устройство трамблера ваз 2109: отличие контактной и бесконтактной систем зажигания и регулировка опережения зажигания)
  • Подключаем электроды мультиметра к обоим концам провода и проверяем показания

У исправных электропроводов сопротивление варьируется в границах от 3,5 до 10 килоОм, все зависит от типа самих электропроводов. Значение сопротивления указано, как правило, на  изоляции бронированных электропроводов.
При проверке каждого провода, разброс между значениями не может превышать 2-4килоОм. При обнаружении большего разброса провода следует заменить.
Кстати, замена производится комплектом, то есть сразу все вместе, цена здесь не повод для экономиисе вместе.В завершении предоставляем вашему вниманию показания сопротивления для наиболее популярных бронированных электропроводов:

  • Марки Tesla (Тесла) имеют сопротивление 6 кОм
  • Марки Slon (Слон) с разбросом от 4килоОм до 7килоОм (где 4килоОм идет на 1-вый цилиндр и так далее до 7килоОм на последнем цилиндре)
  • Марки ProSport (ПроСпорт) имеют сопротивление почти нулевое
  • Марки Cargen (Карген) с сопротивлением 0,9килоОм
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
