Как подключить противотуманные фары на тойота королла 150 кузов

Toyota Corolla › Бортжурнал › противотуманных фар

Мне всегда нравились авто с противотуманками. Но вот на моей комплектации их нет. Решил установить… Хорошо что японцы во все комплектации закладывают проводку под них. За это им отдельный респект )))

Почитал несколько статей об установке, все как бы совсем не сложно. Люблю в свободное время поковыряться с машиной, поэтому об установке в сервисе даже не думал.

Все запчасть покупал отдельно, комплектом заказывать не стал. Сами противотуманки заказывал с AliExpress, вышли в 1600 р. Пластиковые накладки брал на Ebay, там они 380 р за 2 шт, без хрома.Противотуманки нужны мне больше для красоты, чем для дополнительного освещения. Поэтому галогеновые лампочки в них я решил не ставить. А заказал тоже на Ebay диодные, цвет — холодный белый 6500К. Ценник около 400 р за 2 шт. Будут служить в виде дневных ходовых огней!

Как только это все ко мне приехало, начал установку!Заглушки из бампера вытаскиваются наружу, но нужно поджать крепления изнутри. Для этого можно снять бампер или открутить подкрыток. Я бампер полностью не снимал, только освободил боковины.

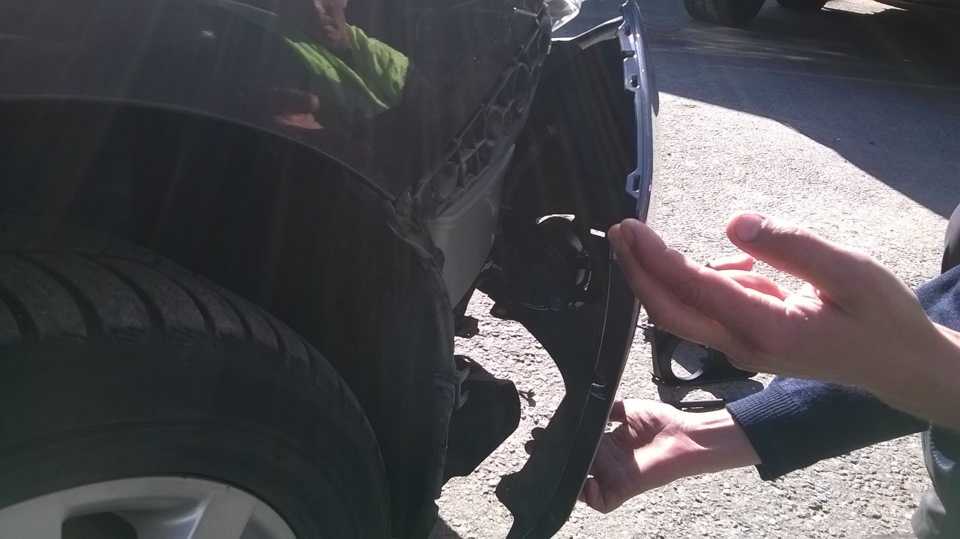

2 болта-самореза снизу в подкрылок, 2 пластиковой клипсы с торца бампера и выдергиваем его с крепления под крылом.На лонжероне сразу видим пустую колодку, смотанную изолентой. Это и есть проводка под туманки.

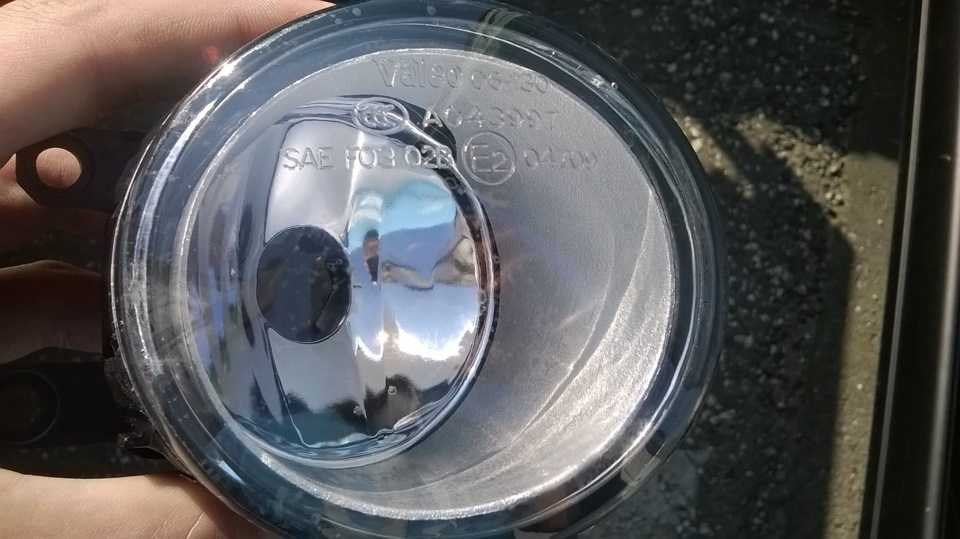

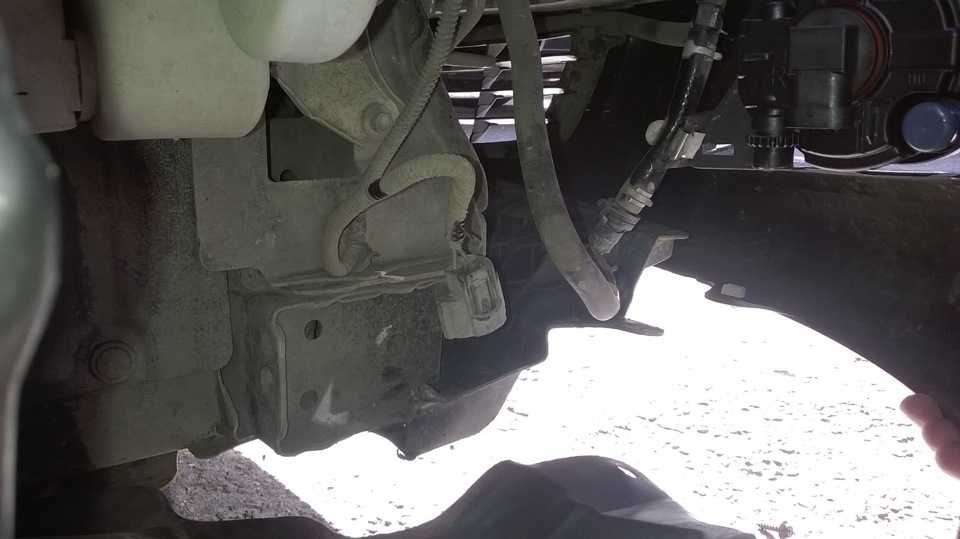

Далее вытаскиваем заглушку и можно устанавливать фару. Я ее предварительно затянул пленкой, чтоб спасти стекло от пескоструя.

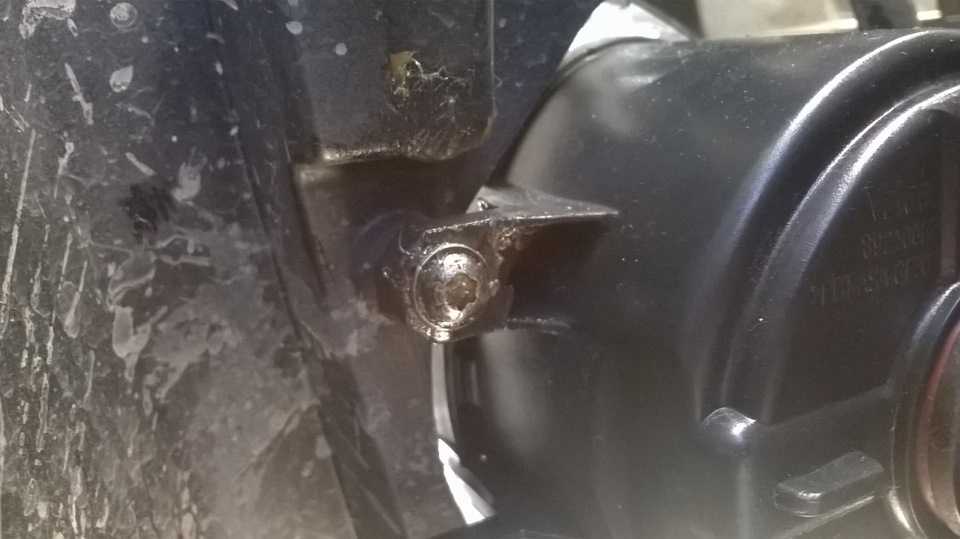

Фара ставится изнутри. Для крепления нужны 2 самореза длиной около 16мм и толстенькие.

Я использовал саморезы под звездочку. Смазал шляпки, чтоб не гнили.

Не забываем подключить разъем к лампочке! Затем снаружи ставим накладку и фара готова!

Повторяем процедуру со второй стороны. Закрепляем бампер. Снаружи всесделано!

Переходим в салон.Необходимо РЕЛЕ для включения противотуманных фар. Подходит реле от КАЛИНЫ (это ). Его номер 98.3747-111 (4-х контактное), прямоугольной формы. Его стоимость 75 р.

Место его установки внутри передней панели, за блоком климата. Нужно разобрать центральную консоль чтобы добраться туда! Это не сложно, там все снимается руками и 2 болта по бокам.Подробный фотоотчет по разборке центральной консоли у меня в блоге www.drive2.ru/b/1318318/. Там указано место, где находится реле.

Для включения туманок в дорогих комплектациях используется левый подрулевой рычаг с дополнительным положением. Стоимость его около 2500 р.В китайских комплектах идет кнопка включения. Правда она по цвету не подходит )))) и плохо нажимается.Ну так как я хочу использовать туманки ввиде ходовых огней, решил посадить их на габариты. Без вмешательства в проводку! Идею подсмотрел у соклубника )))Для этого снимаем пластиковый кожух руля

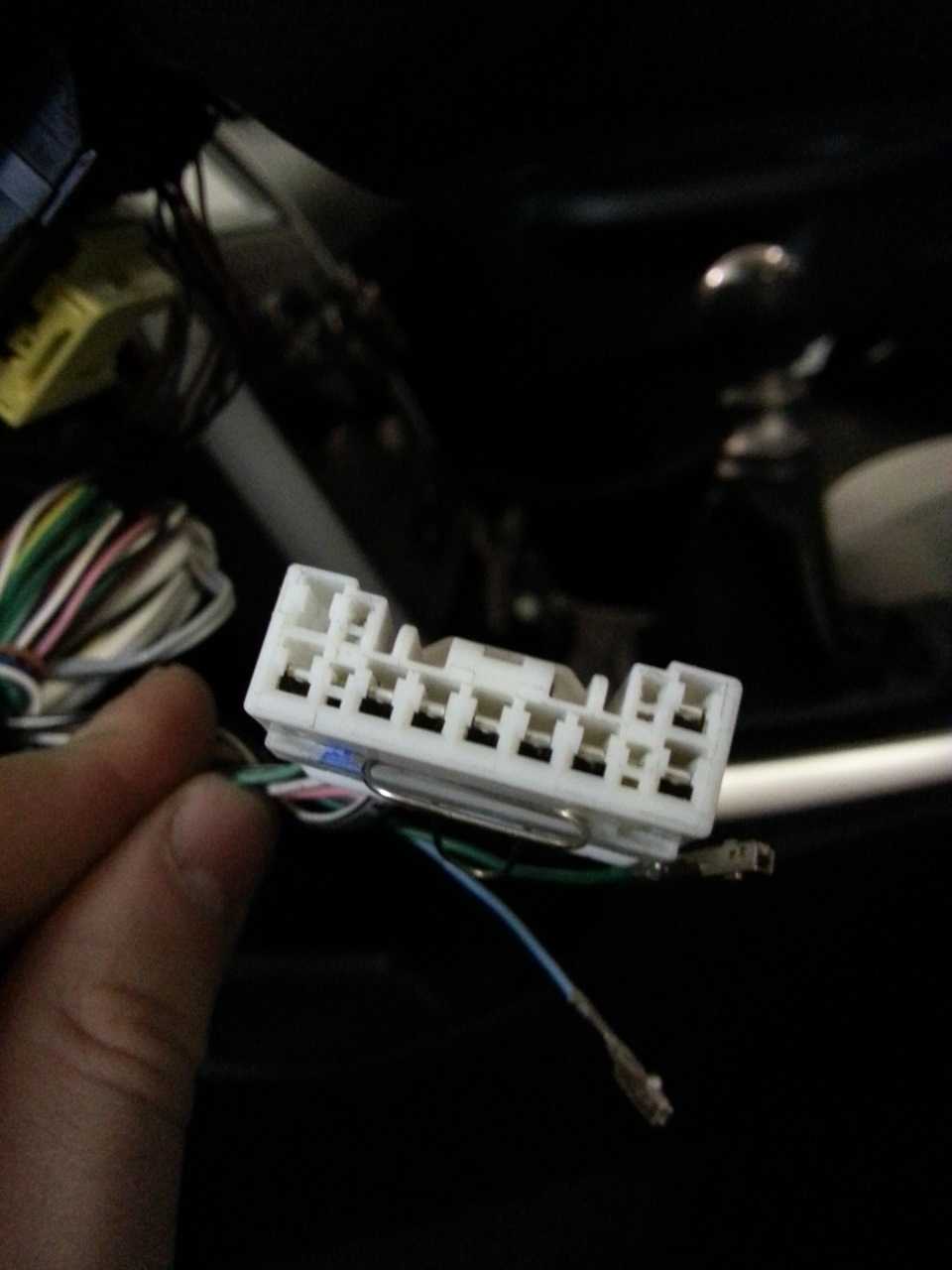

Видим фишку, которая подключена к рычажку

Соединяем контакты зеленый и белый с черной полосой.

Теперь туманки будут загораться вместе с габаритами. То есть днем можно ездить без фар ближнего света!

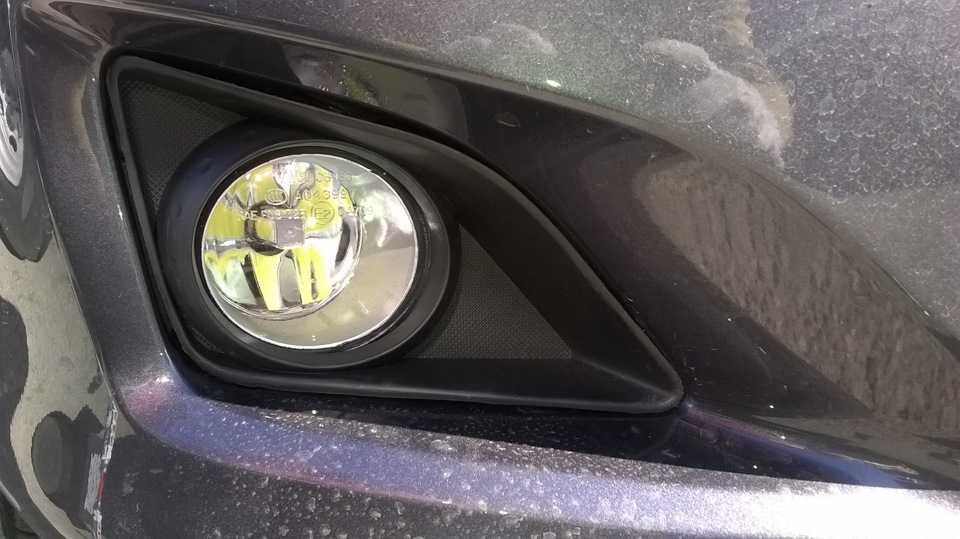

Ну вот и законченный вид. Стало намного богаче смотреться

Источник

Самостоятельная установка

Типичная ситуация, когда в стандартной комплектации автомобиля не были установлены противотуманные фары. И так как ставятся они довольно легко, многие предпочитают делать это самостоятельно.

Проще всего установить фары с уже имеющейся проводкой, изначально поддерживающую подсоединение противотуманных фар. В этом случае электрическая схема уже предполагает их установку и имеет все нужные элементы (дополнительные провода, разъем для автомобильного реле, выключатель и предохранитель). Нужно лишь правильно подключить фары и присоединить их к соответствующим разъемам.

Предварительная подготовка

В первую очередь нужно проверить, есть ли у автомобиля штатная проводка, поддерживающая подсоединение противотуманных фар. Если есть, то при установке не возникнет никаких проблем. В противном случае придется обращаться к электрику.

Чтобы проверить, есть ли у автомобиля проводка, выдерните заглушку одной из фар на кузове. Если провода есть, значит все в порядке, если нет — придется обратиться в автосервис.

Чтобы фары включались кнопкой, нужно, чтобы было установлено четырехконтактное реле за бардачком справа от водителя. Такое же реле должно быть в блоке предохранителей в двигательном отсеке (включает охлаждение для радиатора).

Покупки

Для установки противотуманок понадобится купить:

  • Реле противотуманных фар, так как обычный переключатель ПТФ в салоне не может выдержать силу тока, которая требуется для противотуманок. Поэтому чтобы не обезображивать приборную панель 10-амперным тумблером, лучше поставить под капот реле и включать фары уже через него с помощью обычной кнопки. Кроме того, реле позволяет разгрузить генератор и автоматически выключать ПТФ, когда включились другие фары, а не светить встречным машинам всем светом сразу.
  • Переключатель или кнопка на приборную панель.
  • Фары, подходящие для авто, на которое будут устанавливаться вместе с заглушками.

Установка противотуманных фар

  1. Снимаем свет, освобождая место под новые противотуманки.
  2. Обязательно промыть бампер вокруг фар и полностью высушить, чтобы новые заглушки легли более плотно и не понадобилась дополнительная регулировка после установки.
  3. Достаем провода из пустых мест под фары и подключаем их к новым по инструкции.
  4. Закрепляем фары на бампере, просто вставив их в соответствующие отверстия. С изнаночной стороны свет закрепляется обычными саморезами. Затем нужно убедиться, что ни одна из ПТФ не открутится и не выскочит во время эксплуатации.
  5. Вставляем заглушки.

На этом работа с внешней частью закончена, далее нужно установить реле по инструкции. Эта часть самая сложная и запутанная.

Найти короб с колодкой, где устанавливается реле. Оно расположено перед салонным фильтром, чуть выше бардачка.


Место для установки реле

  • Так как реле вставляется на ощупь, для удобства можно снять крышку короба, открутив пару болтиков.
  • Собрать обратно.
  • Установить выключатель. Куда именно — дело вкуса.
  • Подключить выключатель. Для этого снимаем обшивку рулевой колонки, чтобы получить доступ к разъему левого переключателя. Затем вытаскиваем разъем с зелеными и синими стрелками. Если присоединить к зеленым — фары будут выключаться при включении габаритов и ближнего света. При подключении к синим стрелкам ПТФ будут независимы от другого света. Нужно выбирать только один из вариантов.


Разъем левого рулевого переключателя

Вставляем разъем на свое место и проверяем фары на работоспособность. Если все хорошо, можно прикручивать обшивку. Если нет — надо снова проверить комбинации проводов.

Как уже стало ясно, для установки противотуманных фар нет необходимости в специальном оборудовании, знаниях и навыках. Любой человек может самостоятельно и за короткий промежуток времени провести монтаж своего авто.

Toyota Corolla Rock-n-Rolla › Бортжурнал › Установка ПТФ (2 часть)

Начало СМ. Установка ПТФ (1 часть)

… С бампером закончили, теперь занимаемся подрулевым переключателем!)))

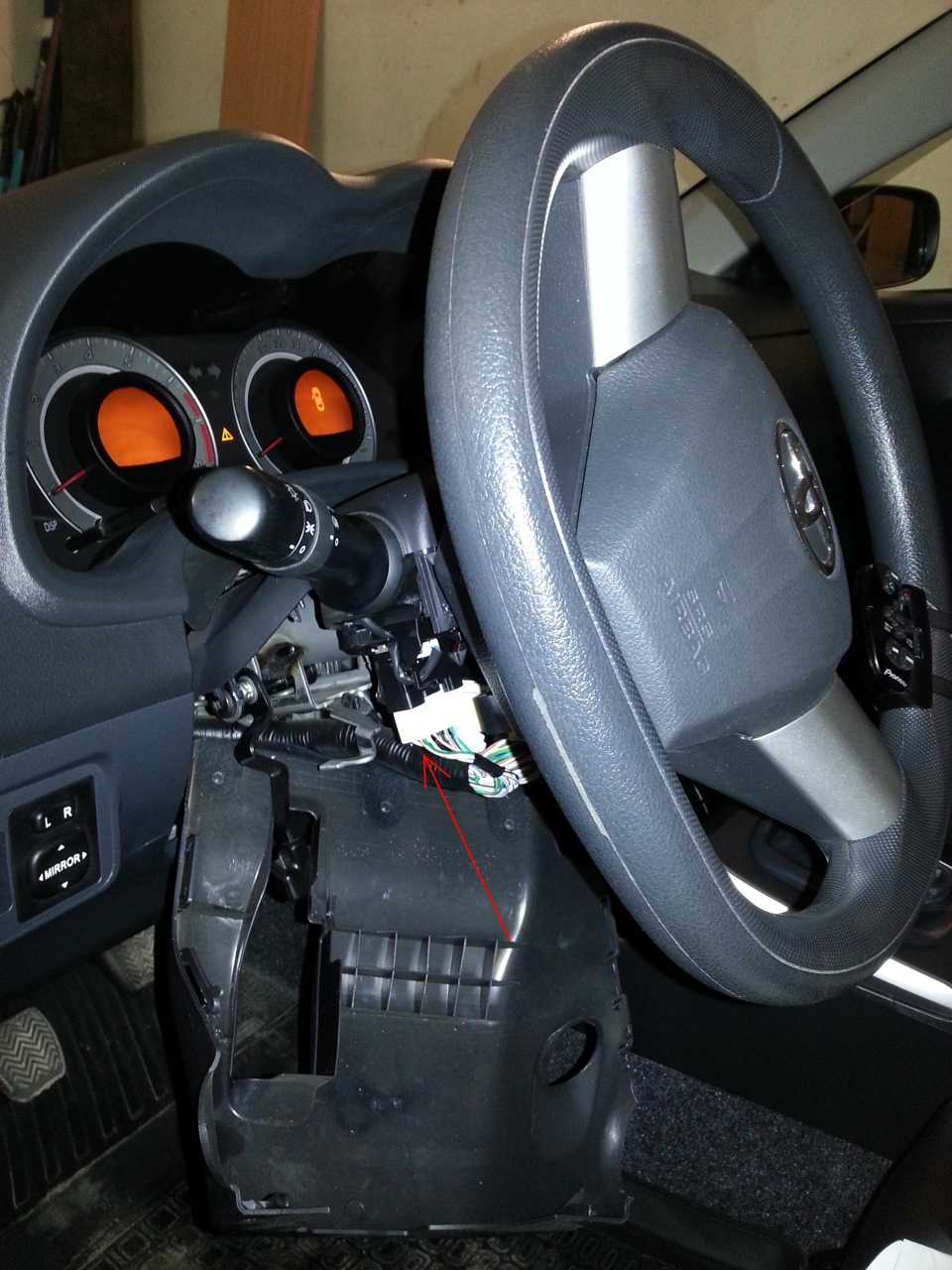

Снимаем защитный кожух за рулевым колесом. Для этого давим в маленькие отверстия на нижней его части и просто отжимаем её к низу. Части кожуха просто вставлены друг в друга. Получаем доступ к нужному нам разъему.

Отсоединяем разъем от подрулевого переключателя.

Вот теперь наступает САМОЕ СЛОЖНОЕ!)))) Для того чтобы колесиком для включения задних ПТФ включались передние ПТФ необходимо в разъеме поменять местами два провода.

Напомню, я решил не приобретать новый подрулевой переключатель с функцией управления передними И задними ПТФ, потому что задний ПТФ со временем будет заменен на второй фонарь заднего зода. После замены проводов местами в разъеме подрулевого переключателя, задний ПТФ гореть НЕ БУДЕТ! Можно конечно доработать и сделать так чтобы задние ПТФ тоже горели, но сейчас не об этом!)))

Теперь вам понадобится ЗАПАСТИСЬ ТЕРПЕНИЕМ!))) для того чтобы извлечь пины (провода) из разъема. Первое что нужно сделать — это ОБЯЗАТЕЛЬНО отжать нижнюю фиксирующую планку на разъеме и закрепить её так, чтобы она не закрывалась в процессе. Я сделал это вот таким образом, с помощью подручных средств.

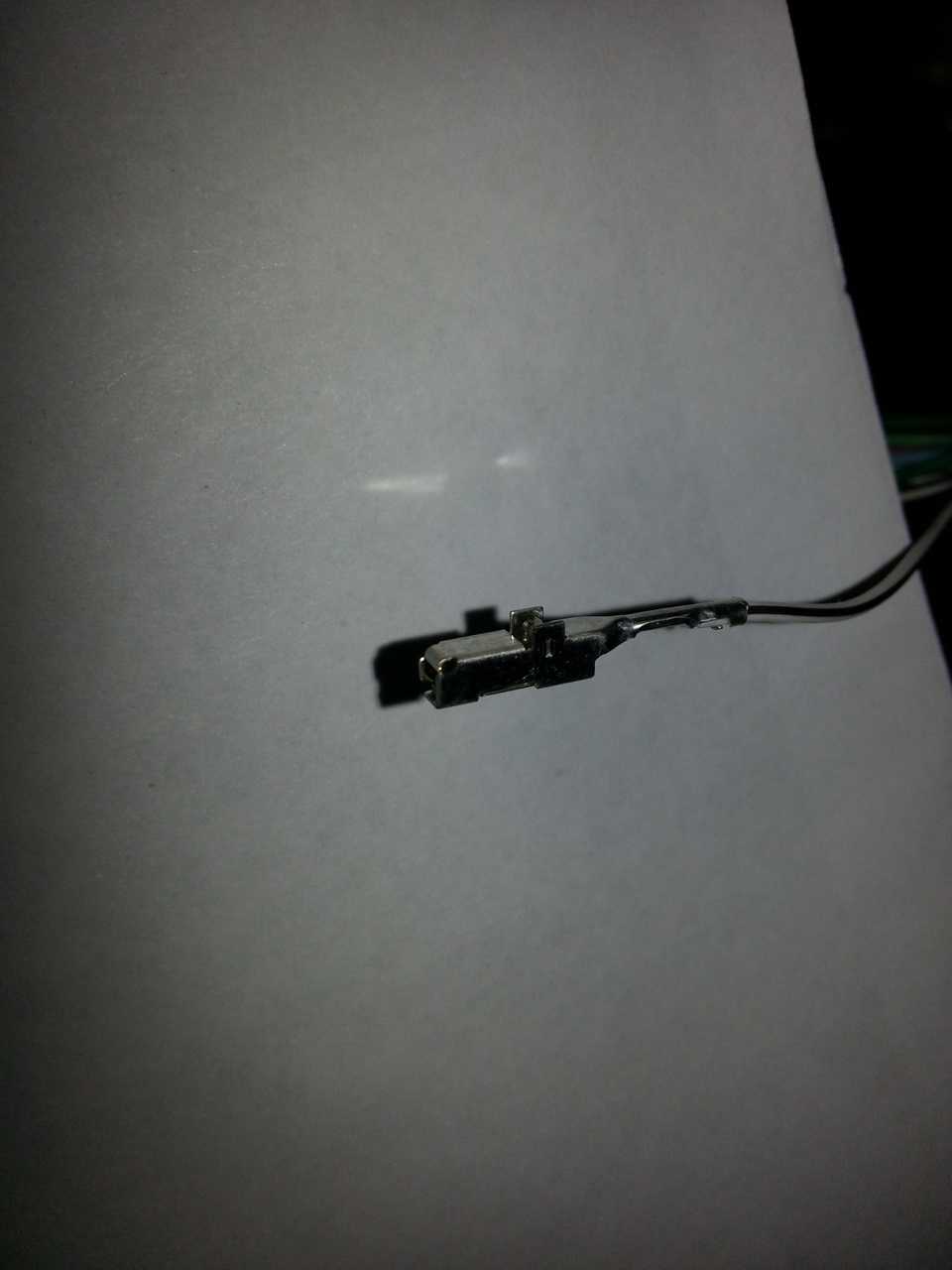

Далее необходимо освободить пины в разъеме, для этого требуется отжать фиксирующие элементы внутри разъема. Вот они родимые!)))

Я провозился с извлечением несколько дней недобрым словом поминая всех кто этот разъем придумал и часто боролся с желанием обрезать провода и просто спаять их после этого между собой. Но раз можно сделать «красиво» — значит будем делать! В итоге я вам скажу одно — ЭТО ВОЗМОЖНО! Вообще для этих целей есть специальный Toyota- инструмент – представьте себе стамеску с сечением 1*1 мм., вот именно такой он и есть!))) Вставляется в канал разъема и отжимает фиксатор. Я сделал что-то подобное, обточил на станке «минусовую» отвертку до нужных размеров, ей и работал. Провода меняем местами и собираем разъем и рулевой защитный кожух в обраной последовательности! С подрулевым закончили!)))

Заключительным этапом будет установка реле.

Реле необходимо установить в колодку, которая расположена за блоком управления кондиционера. Чтобы добраться до неё, необходимо разобрать «бороду». Снимаем четыре декоративные накладки по бокам, отщелкиваем панель центрального воздуховода с дефлекторами, откручиваем магнитолу/извлекаем, снимаем блок управления климатом, блок системы безопасности с подогревом сидений, пепельницу. ВСЕ элементы держатся на клипсах, необходимо аккуратно но с усилием вытянуть все блоки из своих посадочных мест. Болтами закреплен только блок безопасности, просто выкручиваем и также извлекаем.

Устанавливаем реле на нужное место!

Собираем панель в обратной последовательности.

ВсЁ! Теперь на вашем авто есть ПТФ которыми вы можете пользоваться. Работает все очень просто – включаем ближний свет (работа ПТФ зависит от ближнего света), затем колесиком включаем ПТФ. Должны загореться ПТФ и индикатор на приборной панели. Если после этого выключить ближний свет и оставить гореть только габариты, то ПТФ также продолжают гореть! Так что кому как нравится!)))

Источник

Выбор противотуманных фар и их подготовка к установке

Подбор подходящих противотуманных фар осуществляется по нескольким основным критериям, которые перечислены ниже.

Цвет противотуманных фар

При выборе противотуманных фар, первое, на что стоит обратить внимание – так это цвет противотуманных фар и материал, из которого изготовлена светопроводящая часть. Оптимальными противотуманными фарами считаются изделия с пропускающим элементом жёлтого цвета, изготовленным из стекла

Световые элементы красного или синего цвета малоэффективно справляются с туманом, к тому же, помимо этого, существует вполне реальный риск получить штраф, ведь согласно правилам дорожного движения располагать фары такого цвета в передней части автомобиля запрещено. Существует ещё одни небольшой нюанс, значительно повышающий эффективность свечения, так в противотуманные фары с жёлтым стеклом следует устанавливать лампочку белого цвета, и наоборот в фары с белым стеклом устанавливается жёлтая лампочка.

Маркировка. На современном рынке можно легко запутаться в выборе оптики. Для того, чтобы этого не случилось, стоит обращать отдельное внимание на заводскую маркировку изделия. Например, буква «Е» обозначает изделие, прошедшие сертификацию и все необходимые тесты. А обозначение именно противотуманной фары кроется в букве «В». Примечательно, что мощность лампочки в противотуманной фаре не должна превышать шестьдесят ватт, чаще всего в них используются лампы с цоколем Н-1 и Н-3

В том случае, если автомобиль оснащён штатными местами для установки противотуманных фар, то следует найти оригинальные заводские «противотуманки», тогда их монтаж не займёт много времени, да и внешний вид будет на высоте.

Установка противотуманных фар своими руками

В процессе установки противотуманных фар придется осуществить несколько этапов:

  • установка фар в бампер,
  • протяжка проводов,
  • подключение реле и предохранителя,
  • монтаж кнопки или замена ручки переключения поворотов и света фар.

Каждая модель автомобиля имеет свои особенности, поэтому заранее необходимо выяснить нюансы подключения ПТФ на автомобильных форумах или у коллег с аналогичными машинами. Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Установка противотуманных фар в передний бампер

Многие автомобилисты на данном этапе сталкиваются с проблемой снятия бампера. Облегчить задачу поможет смотровая яма или подъемник. Вот несколько простых советов, которые облегчат установку ПТФ в передний бампер:

  1. Предварительно нужно подготовить место, куда снятый бампер можно будет положить.
  2. Не нужно спешить и сильно дергать бампер, иначе пластик может треснуть.
  3. Когда бампер будет снят, необходимо аккуратно вырезать отверстия в соответствующих местах под установку противотуманных фар. Лучше делать эту операцию, начиная с малого отверстия, постепенно подгоняя его под размер каждой фары (так удастся избежать образования щелей, через которые в ПТФ будет в дальнейшем проникать влага и пыль).
  4. К некоторым противотуманкам продаются специальные декоративные заглушки, которые подбираются по модели автомобиля и даже по цвету бампера. При наличии таких заглушек, процесс подгонки отверстий в бампере под противотуманные фары намного упрощается.
  5. Далее останется прикрутить к бамперу крепления, а затем с их помощью закрепить и сами фары.

Когда обе противотуманки будут установлены на места, после монтажа бампера на автомобиль, к ним подключаются разъемы проводов питания.

Протяжка проводки для подключения ПТФ

От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Для этого понадобится несколько проводов длиной от 20 см до 1,5 м (в зависимости от схемы подключения и особенностей конкретного автомобиля).

Смысл подключения достаточно простой: выключатель должен включить реле, которое в свою очередь замкнет цепь питания и подаст напряжение на противотуманки. Эту работу проще всего выполнить по универсальной схеме, подходящей практически для любой марки авто ().

На машинах, имеющих заводскую подготовку для подключения ПТФ все намного проще. В ином случае, проводку придется проложить самостоятельно.

  • Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
  • Минусовой контакт каждой противотуманной фары соединяется с кузовом или шасси автомобиля. Место соединения должно быть хорошо зачищено от краски, ржавчины и грязи.
  • Все дополнительные провода лучше зафиксировать к элементам кузова или другой проводке пластиковыми хомутами или изолентой.

Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит.

Монтаж выключателя противотуманных фар

В зависимости от модели автомобиля противотуманные фары могут включаться отдельной кнопкой в блоке управления включением-выключением света автомобиля или же ручкой включения указателей поворотов и фар.

В последнем случае необходимо будет демонтировать данный узел и установить на его место новый блок, оснащенный выключателем противотуманных фар

При выполнении этой работы важно подобрать все крепежные элементы кожухов и панелей, тогда демонтаж не принесет дополнительных проблем со сломанными пластиковыми деталями

После выполнения всех этапов установки ПТФ остается проверить последовательность подключения, надежность крепежа соединений, присоединить минусовую клемму к аккумулятору и выполнить пробное включение противотумнок. Если включение и выключение противотуманных фар происходит в штатном режиме, необходимо провести точную регулировку светового потока по высоте (). В дальнейшем не забывайте регулярно очищать противотуманки от грязи и своевременно менять перегоревшие лампочки.

Установка противотуманных фар на Toyota Corolla 120

Для установки ПТФ нам понадобятся:

  1. Подфарники.
  2. Фара противотуманная (2).
  3. Реле.
  4. 4 самореза.
  5. Кнопка.
  6. Комплект проводов.

Важно! При покупке фонарей обратите внимание, из какого материала сделана их линза. Следует приобрести вариант стеклянный, но ни в коем случае не пластиковый, потому что стекло ПТФ не будет плавиться

Для того чтобы установить реле, необходимо снять бардачок. После этой операции будет видна белая коробка, в заднюю часть которой в средний слот необходимо вставить реле.

За бампером имеются заводские разъемы для подключения ПТФ, к которым мы и подключим наши огни. Эти разъемы рассчитаны на лампочки с цоколем HB4, в то время как для противотуманок нужны H11. Поэтому необходимо осуществить замену разъема.

Установка фары производится с обратной стороны в нижнее отверстие бампера, после чего ее нужно закрутить двумя саморезами внизу и сверху.

Важно! Перед тем как осуществить установку ПТФ, не забудьте снять с ее задней части белую бумажную наклейку и вставить в получившееся отверстие лампочку. На самой фаре имеется регулировочный болт, с помощью которого можно осуществлять настройку направления света (регулировка выше или ниже)

На самой фаре имеется регулировочный болт, с помощью которого можно осуществлять настройку направления света (регулировка выше или ниже).

Перед монтажом кнопки необходимо снять клемму «-» с аккумулятора вашего авто. Также для безопасности электрической цепи стоит проверить наличие предохранителя, отвечающего за ПТФ. В случае коротких замыканий весь урон на себя примет установленный предохранитель, а не проводка, фара или переключатель.

Кнопку включения/выключения противотуманки можно поставить в любое удобное для вас место. Чаще всего в качестве этого места используют монетницу. Теперь необходимо снять пластик для того, чтобы осуществить доступ к левому подрулевому переключателю, после чего достать из него белый разъем. В разъеме находим два провода: красный с голубой полосой и зеленый. К ним и будет осуществляться подключение.

Следует снять часть изоляции (5 ММ) с проводов, чтобы можно было к ним подключиться. Надо подсоединить к ним провода, отходящие от выключателя, после чего изолировать соединения.

Переделка бампера для вставки ПТФ – несложный процесс. В автомобилях Toyota Corolla E120, 130, 150, 160 Спасио и Филдер в кузовах седан, универсал и хэтчбек практически все предусмотрено для того, чтобы самостоятельно можно было произвести установку противотуманных фар: разъем для фары, штекер для подключения к штатной проводке и разъем для кнопки. В связи с этим установку нельзя назвать сложной. Лучше всего приобретайте качественные противотуманные огни, которые имеют больший ресурс и более яркий световой поток. На них должен быть заводской код и артикул, например, 180 2003 2011 2012 ABN . Не стоит забывать, осуществляя рестайлинг, что запрещено устанавливать огни цветов, отличающихся от белого или желтого.

Схема подключения противотуманок через реле

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

  • дополнительные провода и клеммы;
  • предохранитель противотуманных фар;
  • реле противотуманных фар;
  • изолента;
  • колюще-режущие инструменты;
  • кнопка включения, если вы не хотите задействовать одну из неиспользуемых на приборной панели.

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

Далее протягиваем провод от контакта 87 к АКБ, предварительно расположив в удобном месте предохранитель. Контакт 86 реле соединяем с массой в любом удобном месте. Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Требования по установке

Установка или замена старых ПТФ на новые часто выполняется своими руками. Если вы грамотно сумели выбрать устройство, найти подходящий вашему авто артикул ПТФ, тогда правая и левая фара головного света могут пополниться соседом в виде противотуманок.

Обычно их ставят в бампер, хотя для некоторых решетка радиатора выступает более привлекательным вариантом. Тут многое зависит от особенностей вашего автомобиля. Ориентироваться строго на собственный вкус или то, как ПТФ будет смотреться красивее, нельзя.

Законом не запрещено устанавливать дополнительное осветительное оборудование своими руками. Другой вопрос, сможете ли вы сделать крепление, грамотно отрегулировать передние и задние противотуманки. Существуют определенные нормы и правила. Если вы сделаете все строго по ним, тогда никаких претензий к вам не будет.

Но предупреждаю сразу. Несоответствие стандартам может повлечь за собой проблемы во время техосмотра. Вам просто его не одобрят. Также бывали ситуации, когда из-за нарушений правил установки ПТФ водителей лишали прав и не позволяли дальше эксплуатировать автомобиль до исправления ошибок. Это более чем серьезно, потому отнеситесь к вопросу соответствующим образом.

Что же касается правил установки, то здесь ориентируйтесь на такие принципы:

  • высота расположения ПТФ относительно поверхности дорожного полотна составляет минимум 250 миллиметров;
  • крепление должно быть четко симметричным, то есть даже малейшее отклонение считается нарушением;
  • до габаритов расстояние не должно быть более 400 мм;
  • устанавливаемые лампы используются в соответствии с маркировкой на корпусе (нельзя ставить светодиодную лампу, если на самой фаре указана маркировка галогенок, к примеру);
  • противотуманки используются строго в сочетании с габаритами.

Если вы используете универсальные ПТФ, которые маркируются буквой Н, тогда здесь применяют только светодиоды или галогенки. Установив ксенон, вы грубо нарушаете закон. Прямо в рифму.

Установка

На каждый автомобиль ПТФ устанавливаются по-своему согласно руководству по эксплуатации, или же исходя из общих принципов монтажа, если заводом не предусмотрено их наличие. Кстати, покупать бу оптику не стоит. Лучше потратиться на новый комплект.

Многие машины с завода выпускаются из расчета на то, что на них могут быть установлены противотуманки или другая дополнительная оптика. Большинство иномарок имеют на бампере ниши, которые так и называются — для дополнительной оптики.

При этом накладки и рамка под ПТФ могут быть разными, то есть не под каждую штатную нишу подойдет первая попавшаяся противотуманная фара. Можно легко узнать номер, производителя и характеристики ПТФ, которая отлично соответствует конкретно вашего авто.

В современных иномарках все просто. ПТФ уже стоят с завода, в машине есть кнопка их включения, регулировка произведена на специальных стендах инженерами и так далее.

А вот если ПТФ нет на машине, но вы хотите их установить, что я считаю совершенно правильным поступком, тогда монтаж будет осуществляться по следующим этапам:

  • выбор места для размещения ПТФ (только согласно букве закона);
  • установка корпуса на выбранный участок;
  • протяжка проводов;
  • подключение дополнительных предохранителей и реле в монтажном блоке;
  • установка кнопки и переключателя в салон.

При всем желании не могу дать универсальную инструкцию по установке, поскольку на каждой машине есть свои особенности. Даже просто для того, чтобы снять бампер, на одном авто может потребоваться 5 минут, а на другой 5 часов.

Думаю, не стоит лишний раз напоминать, что дешевые противотуманные фары — это плохо и неправильно, а средний ценовой диапазон и выше — это хорошо.

Отзывы многих автовладельцев, а так мое субъективное мнение говорят о том, что наличие противотуманной оптики на автомобиле является полезным и эффективным дополнением. Это существенно сказывается на безопасности движения во время сложных погодных условий.

Ведь с противотуманками вы:

  • вовремя увидите пешеходов, перебегающих дорогу;
  • своевременно отреагируете на препятствие на пути;
  • будете видеть впереди идущие автомобили;
  • будете информировать о своем присутствии машинам впереди и сзади.

Плюс современная оптика обеспечивает не только включение безопасного режима езды в тумане, но и придает автомобилю дополнительный изыск. Есть много отличных моделей ПТФ, которые отлично влияют на внешность машины. Так что вопрос эстетики здесь тоже актуален.

Watch this video on YouTube

Задавайте интересующие вас вопросы, оставляйте комментарии, делитесь собственным опытом покупки и установки противотуманной оптики. И, конечно же, не забывайте подписываться в группу ВК и приглашать своих друзей. Для вас это легко, а нам очень приятно.

Поэтапная установка противотуманок на Короллу

Перед началом всего действа, нам необходимо убедиться в том, что мы в силах произвести самостоятельную установку ПТФ фар в автомобиль. Здесь все зависит от того есть ли у вашего автомобиля штатная проводка для них или нет. Если такая проводка имеется – самостоятельная установка возможна и вам пригодится данная инструкция, если же такой проводки нет – то понадобится рука специалиста, так как самому проводку в автомобиле провести будет очень сложно. Проверить наличие штатной проводки, можно выдернув одну из заглушек для противотуманных фар на бампере. Если там имеются провода, значит проводка на месте, если же нет, то вам не повезло – придется потратиться на проводку и работу электрика.

Итак, выяснив, что штатная проводка присутствует, мы можем ехать в магазин за покупками. Для самостоятельной вставки фар нам понадобятся:

Специальное реле для противотуманок на Тойоту Короллу;</li>Переключатель, который подойдет к приборной панели вашего авто;</li>Противотуманные фары – подходящие под вашу модель;</li>И наконец, заглушки под фары, которые также подойдут вашей Королле.</li>

В итоге должен получиться примерно такой же набор как на фотографии снизу.

Закупив все запчасти, начинаем непосредственный процесс установки. На первом этапе нам необходимо вытащить обе заглушки. Сначала вытаскиваем с одной стороны, затем с другой. Освободив место под купленные фары, необходимо тщательно отмыть бампер вокруг этих отверстий, а затем протереть сухой тряпкой. Это позволит провести работу чисто и в тоже время более плотно установить новые заглушки.

Очистив рабочее место от грязи и пыли переходим ко второму этапу. Нам необходимо достать провода из отверстий под фары и подключить их к вашим ПТФ. После этого необходимо надежно закрепить подключенные фары в самих отверстиях бампера. Сделать это очень просто – одной стороной фара вставляется в бампер, а с другой стороны мы просто прикручиваем ее на саморез. С другой фарой делаем то же самое.

Надежно закрепив противотуманку и убедившись в том, что она не выскочит, не открутится и тому подобное, можно вставить заглушки на места и придать автомобилю внешне законченный вид. После того как были вставлены заглушки вы сами убедитесь в том, что они там как будто и стояли всегда. На каждую фару вам понадобится примерно 5-10 минут.

Закончив с внешней работой, давайте переберемся в салон автомобиля и займемся установкой реле. В процессе установки ПТФ данная стадия самая сложная. Она займет у вас примерно полчаса, если не запутаетесь в инструкции. Реле устанавливается в специальную колодку, расположенную над бардачком со стороны переднего пассажирского сидения, легче будет тем, кто уже менял салонные фильтра на своем авто, так как контейнер с фильтром находится рядом с колодкой, в которую нужно вставить реле. Короб с колодкой выглядит примерно как на фото.

  Toyota Corolla E120 с пробегом: мотор сказал “прощай”, автомат долго смотрел ему вслед

Реле вставляется на ощупь, поэтому для того чтобы иметь хотя бы примерное понимание того, куда его вставлять необходимо снять крышку данного короба – сделать это не сложно, придется открутить один или два болтика. На фотографии ниже указано примерное место установки реле, которое вставляется через верх.

Закончив с установкой реле, собираем все обратно. И переходим к заключительной стадии – установка и подключение выключателя. Здесь каждый сам для себя должен решить, куда ему удобней установить выключатель – мы использовали разъем под монетницу.

Для того чтобы подключить сам выключатель и он исправно работал, нам необходимо снять обшивку рулевой колонки – это позволит нам получить доступ к разъему левого рулевого переключателя.

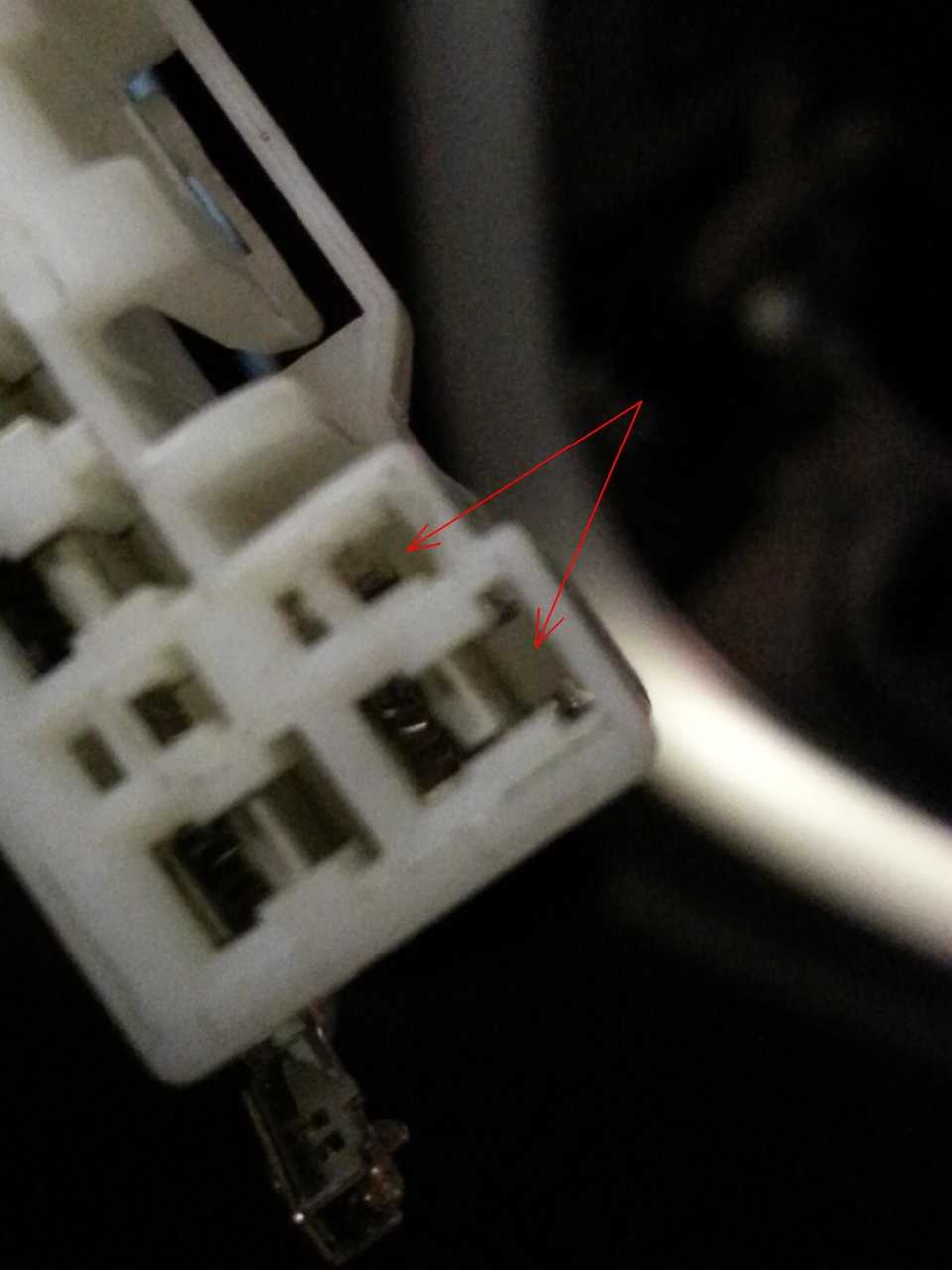

Получив доступ, вытаскиваем разъем. На фотографии имеются два вида стрелочек – зеленые и синие. Данными стрелками показаны возможные варианты подключения противотуманных фар на Тойоту Короллу. Если подключить по зеленым стрелкам – ПТФ будут включаться при включенных габаритах или ближнем свете головной оптики. Зеленые стрелки указывают на соединение проводов выключателя с красно голубым проводом и зеленым.

Синими стрелками показан вариант независимого включения и выключения противотуманных фар. Для такого варианта нам необходимо подсоединить провода выключателя к красно-голубому проводу и красному. Подключать необходимо к одному из вариантов указанных на фото.

Подсоединив провода, вставив разъем обратно проверяем работоспособность ПТФ, если все работает замечательно, то прикручиваем обшивку и приятного вам пользования, если не получилось необходимо еще раз проверить комбинации проводов.

Процесс установки ПТФ

  1. Чтобы поставить противотуманные фары на Toyota Corolla, необходимо снять заглушку на бампере спереди.

Обязательно закрепить одну сторону ПТФ саморезами и подключить их к заводской проводке. Это собственно вся работа, которая производится непосредственно с самой фарой. На нее потребуется не больше десяти минут времени.</li>

После того, как ПТФ будут вставлены по обе стороны, стоит приступать к инсталлированию реле. В Тойота Королла колодка расположена под бардачком, перед фильтром от кондиционера. Красной стрелкой показано куда нужно вставить реле.</li>

Вот само реле, которое нужно установить.

Многие ставят выключатель на месте, где находится монетница Toyota Corolla. Чтобы это сделать, достаточно просто ее перевернуть. Чтобы подключить включатель, придется убрать кожух на рулевой колонке. Нижняя часть закреплена к ней при помощи саморезов, поэтому сделать это будет несложно. Красной стрелкой показан разъем, который нам понадобится.</li>

Далее в этом разъеме находим зеленый провод и припаиваемся к нему. Зеленый провод идёт прямо на установленное реле.</li>

Припаянный провод прикручиваем к массе автомобиля, то есть на землю автомобиля. Сейчас фары будут загораться со включением габаритов. Нам же ещё нужно установить кнопку для включения и выключения ПТФ. Вот сама разобранная кнопка и провода от неё.</li>

У многих возникают проблемы с индикацией кнопки. Она устроена так, что у неё управляющий плюс. А в нашем случае нужен управляющий минус, так как без него диоды не будут гореть. Для этого выпаиваем данные светодиоды, выпрямляем ножки, переворачиваем в другую сторону и припаиваем обратно.</li>

Далее приматываем два красных провода к зеленому, который мы оголили, а желтый прикручиваем также к массе.</li>

Остался только синий провод, который мы приматываем к зеленому проводу подсветки прикуривателя. Делается это для того, чтобы подсветка кнопки включалась как надо вместе со всей подсветкой бороды.</li>

Далее подключаем саму кнопку.</li>

После подключения нужно просмотреть все места соединения, чтобы они были хорошо изолированы. Все провода, которые свисают на автомобиле, закрепляем изолентой и возвращаем назад в разъем, только после этого закрываем обшивку.</li></ol>

Вот также видео для примера установки противотуманных фар на Toyota Corolla Axio и Filder:

Возможно заменить обычные лампы Toyota Corolla внутри на ксеноновые, правилами этого не запрещено. Стоит помнить, что эти фары располагаются в плохо защищенном месте, поэтому они постоянно подвергаются воздействию вылетающих из под колес камней. Лучше, если противотуманки будут защищены металлической решеткой, тогда их срок службы будет гораздо дольше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
