Виды фаркопов и их преимущества

Условно фаркопы делят на несколько видов:

  • модель, которую можно установить в отверстия, предусмотренные производителем;
  • модель, которая крепится в технологические отверстия;
  • модель, для установки которой необходимо просверлить отверстия самостоятельно.

Виды фаркопов Несложно догадаться, что проще всего на 2110/2112 устанавливается первая модель. Вам необходимо будет лишь очистить отверстия от грязи, установить фаркоп и затянуть болты. Не стоит экономить, решив изготовить устройство своими руками. Купите фирменное прицепное устройство, которое предусмотрено для вашего авто. За свой срок службы он успеет окупиться не один раз.

Если, согласно второй технологии, будете крепить устройство в технологические отверстия, которые уже предусмотрены в авто, их нужно будет лишь слегка рассверлить. Этот метод монтажа фаркопа похож на следующий, но он менее кропотливый.

Ведь в третьем случае вам придется все разметки и отверстия делать своими руками. Фаркоп будет служить вам шаблоном, ориентируясь на который, вы сможете просверлить щели, сделать их зачистку и установить конструкцию.

2 Модели фаркопов с необходимой маркировкой

Одна из самых популярных моделей с необходимой документацией и маркировкой – 2170C от отечественной компании Трейлер. Устройство оснащено шаром, который легко демонтируется при любой необходимости. В комплект фаркопа входит паспорт с информацией о комплектации, реквизитами производителя. На упаковке можно найти заметки с указанным максимально разрешенным для перевозки весом. Единственный минус модели 2170C состоит в квадратном сечении балки и ее большом объеме. Первый фактор не позволяет установить устройство на универсал, а второй исключает возможность монтажа на авто с небольшим по размерам кузовом. В связи с большим весом деталь будет отяжелять кузов хэтчбека, делая автомобиль неповоротливым.

Следующий фаркоп, особенно пользующийся популярностью среди владельцев Приора универсал – модель VAZ-05 от компании Лидер-плюс. Это изделие относится к устройствам сварного типа. Оно имеет съемный шар и два продольных крепежа. Это дает возможность надежно закрепить деталь на кузове машины. Еще одно преимущество модели – оригинальный внешний вид, который визуально увеличивает кузов универсала Приора. Одним из существенных минусов этого фаркопа стоит назвать отсутствие распорных втулок в комплекте. Из-за этого при сильном затягивании болтов могут погнуться лонжероны авто. Монтаж этой модели тягово-сцепного устройства предполагает довольно близкое расположение левого уголка изделия к выхлопной трубе. Поэтому часто, чтобы избежать стыковки штатного и съемного элементов машины, водители вынуждены производить выхлопа. Стоит также отметить, что из-за своего способа крепления фаркоп непригоден для монтажа на Приору хэтчбек или седан. На этих моделях отечественного авто нет отверстий для его установки, а чтобы проделывать их самостоятельно, водители порой не имеют необходимых инструментов.

Классификация

Фаркоп – это тягово-прицепное устройство для присоединения, фиксации и дальнейшего перемещения прицепа автомобиля. Современная классификация предполагает следующие виды ТСУ:

  • малые
  • средние
  • большие

Всё зависит от массы груза, который тащит за собой автомобиль. Вряд ли фаркопу будет «уютно», если масса прицепа превысит массу машины. На небольшие автобусы и внедорожники с полной рамой (лонжероном) устанавливаются большие фаркопы. Они позволяют прицеплять не только прицепы с бортами, но и транспортировочные площадки, предназначенные для перевозки лодок, снегоходов, моторной техники. Такие фаркопы можно встретить на агротехнике: самосвалы, трактора. Бульдозеры с большими тягово – прицепными устройствами, выдерживающими максимальную нагрузку. Не стоит перегружать прицеп, если установлен большой фаркоп, выше 3,5 тонн.

Легковые автомобили, типа кроссоверов, оснащаются средними фаркопами. Загородный отдых более плодотворен, если за спиной есть мини-трейлер. Поездка на озеро при наличии водного мотоцикла предполагает его транспортировку. Большой прицеп функциональней. В этом случае также необходимо задуматься о какой-либо разновидности среднего фаркопа до 2,5 тонн полезной нагрузки.

Фаркоп  до 1,5 тонн устанавливается на легковые автомобили. Существует много типов для легковых автомобилей. Особенности в большинстве своём определяются уже не потолком массы, так как не разумная нагрузка может вывести из строя прицепное, что хуже – движок или коробку, а видами крепления к кузову, лонжерону (раме), экономичностью материала.

Конструктивные особенности

Самое простое прицепное устройство для прицепа легкового автомобиля незатейливо в конструкции:

Конструкция фаркопа

Видимая часть – металлический шар на конце крюка. Диаметр – 50 мм. Это стандарт. Подрозетник для подключения электрики прицепа. Если на лицо отсутствие бампера (повреждение или иная причина), будет видна основная горизонтальная балка фаркопа.
Невидимая часть – крепёж к кузову автомобиля. От грамотного крепления кронштейнов будет зависеть виброустойчивость фаркопа.
Фаркоп на болтах можно снимать для каких-либо технических работ на смотровой яме. Его можно заменить при серьёзном повреждении или выходе из строя. Съём фаркопа удобен при монтаже электрических поводов, подходящих к прицепу, когда надо определить самое практичное расстояние к штепселям. Минусом станет раскручивание болтов конструкции во время движения. Увеличивается риск аварии на дороге. Использование качественных гровер-шайб и крепкой затяжки гаек исключит такую проблему.

Сварная конструкция предполагает выпуск с завода. Она удобна тем, что имеет очень симметричное расположение и заводское выполнение электрических трактов, идущих параллельно. Остаётся надеяться на добросовестность производителя. Проверять швы сварки на наличие микротрещин и ржавчины.

Виды крепления крюка к платформе

Типы исполнения самодельных фаркопов пестрят на стареньких авто. Механики и водители сами искали точки крепления, создавая уникальные тягово-сцепные устройства. У заводских имеется крепёжная платформа или балка. Если говорить точнее, крюк прикрепляется к платформе несколькими способами.

Самое простое соединение, неразъёмное – фаркоп, соединённый с рамой сваркой. Как говорилось выше, необходимым условием надёжности будет качество этой сварки. Автовладелец, привыкший экономить, не должен попасть в положение, когда драгоценное гаражное пространство будет занято бесполезным для тех условий торчащим шаром, постоянно подпирающим что-нибудь у задней стены, например, канистры с топливом.
Многие водители предпочтёт условно-разъёмное крепление к кузову. Но вряд ли будут заниматься каждый раз прикручиванием-откручиванием фаркопа. На это нужны веские причины. Зато он может перепроверить гровер-шайбы и затяжку гаек перед далёкой поездкой, обеспечив себе спокойствие.
Полностью разъёмное соединение фаркопа выбирают те, кто редко пользуется прицепом. Такой фаркоп оснащён запорным механизмом. При желании его можно легко демонтировать. Сниматься может сам шар или отдельно крюк, который опускается под бампер или переводиться в вертикальное положение

Обращать внимание следует износу запорного устройства, в самодельных моделях имеющее единичный тираж

На рисунке 2-20 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA PRIORA

Рисунок 2-20 – Конструкция и комплект поставки ТСУ LADA PRIORA: 1 – планка закладная; 2 – штанга в сборе с кронштейнами; 3 – подрозетник; 4 – крюк

В правом 2, рисунок 2-21, и левом 1 заднем лонжероне рассверлить технологическое отверстие 4 до диаметра 23-25 мм (дрель, сверло).

Через доработанное отверстие внутрь лонжерона завести закладную планку из комплекта поставки.

Совместить резьбовое отверстие планки с задним отверстием 3 в лонжероне, завернуть в планку на 2-3 оборота болт из комплекта поставки.

На вкрученные болты установить штангу ТСУ задними открытыми пазами.

Рисунок 2-21 – Подготовка к установке ТСУ: 1 – лонжерон задний левый; 2 – лонжерон задний правый; 3 – отверстие крепления штанги ТСУ; 4 – технологическое отверстие

Совместить резьбовое отверстие планки с отверстием в лонжероне и кронштейне штанги, завернуть в планку болт из комплекта поставки (головка сменная 17, вороток).

Затянуть болты крепления штанги (головка сменная 17, вороток).

Установить на штангу крюк 4, см. рисунок 2-20, и подрозетник 3 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Обработать антикоррозионным составом доработанные отверстия.

Подключение фаркопа на авто «Лада Приора»

Установка фаркопа на Приору не ограничивается одним лишь монтажом механической части устройства. Его необходимо подключить к электросети машины, закрепив на подрозетник разъём для подключения световых приборов прицепа или трейлера. Для этого в комплекте ТСУ серийного производства имеются провода различного цвета и розетка соответствующей конструкции, с закрывающейся крышкой.

Чтобы подключить фаркоп на любой модели «Лада Приора», необходимо:

  • Демонтировать планку в углу багажника и часть его декоративной обшивки. Именно там проходят провода на задние сигнальные огни и фонари автомобиля.
  • В жгуте проводов, идущих к задней фаре, нужно отыскать проводки сигналов поворота, габаритных огней, стоп-сигнала и провода заземления.
  • Присоединить к нужным проводам отводы на розетку фаркопа. Для этого следует зачистить соответствующие кабели и припаять к ним отводы. После этого нужно обязательно заизолировать места подключения.
  • Провести подключённый жгут проводников под бампером, выведя концы к розетке ТСУ.

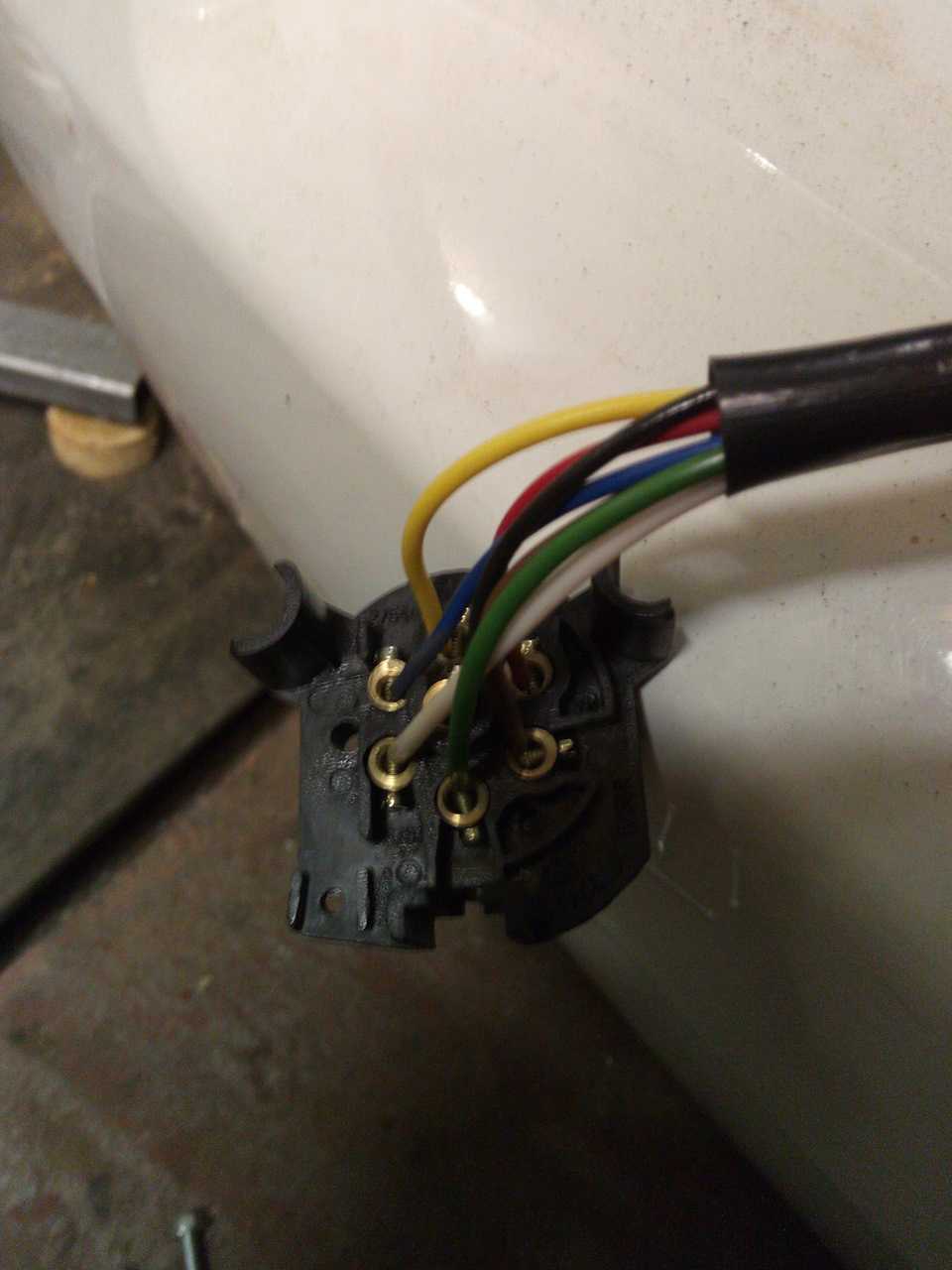

  • Подключить розетку, припаяв проводки, согласно прилагаемой схеме. Закрепить разъём на подрозетнике.
  • Установить на место обшивку и планку в багажнике, а также бампер автомобиля.

Все розетки для фаркопа имеют одинаково пронумерованные контакты и соответствующего цвета провода для их подключения, а именно:

  • розовому цвету проводников соответствуют контакты 5 и 7 на разъёме, идущие на габаритные огни прицепной техники;
  • зелёный и синий проводки – это, соответственно, левый и правый сигналы поворота на автомобилях «Лада Приора», и они подключаются к 1 и 4 контактам розетки фаркопа;
  • стоп-сигналу соответствует шестой контакт разъёма и красный или оранжевый цвет провода;
  • чёрный проводок – это масса, или минусовая клемма АКБ, а припаивать его нужно к 3 контакту;
  • последний контакт розетки № 2, подключается к проводу от +12 Вольт.

Присоединив прицеп, и подключив его вилку к разъёму на ТСУ, нужно проверить работу сигнальных огней. Произведя подключение фаркопа, можно считать работу по его установке законченной.

Фаркоп Avtos VAZ 2110,2111,2112,2170,2172 усиленный (без электрики)

Но подвох в том, что он был солянкой со всего. Основание от ТСУ 2110 (№1), а крюк отпилен и приварен постамент от классики со съемным шаром (№2). Только шар кто то скрутил (недостаток съемности).

Нашел съемный крюк. А шар стоит в половину стоимости нового фаркопа и то на заказ. Отпилил пластинки крюка. Переделал постамент классики и конкретно так вварили крюк без пластинки.

Приварили основание розетки (отсутствовал — наверно и не нужна была предыдущему хозяину электропроводка)

Покрасил хорошенко, оранжевый грунт и на него черная краска. Жаркий летний день и через час начал не спешную установку. Отверстия под крепление ТСУ имелись. Как писал ранее — у машины до меня были хозяева. Кто то поставил, кто то снял, а мне опять ставить.

Установку механической части закончили. Так проездил где то пол месяца. Но по городу без освещения не поездишь. Надо ставить электропроводку.

Нашел приемлимую схему:

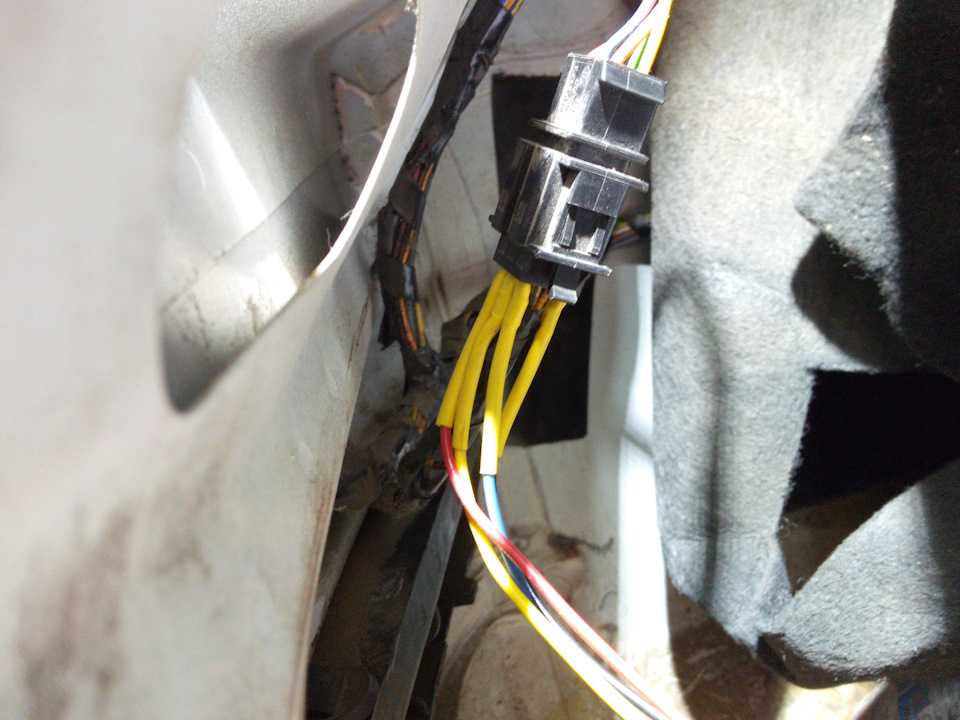

Нашел 6-ти контактный разъем папка-мамка для отключения проводки ТСУ от электропроводки авто. Подстраховался так сказать. Если ТСУ долго не использую — отключаю его. Разместил в багажнике, в боковой нише.

Собрал провода нужных сечений, отмерил по длине необходимой для подключения.

Заизолировал черной изолентой. Надел силиконовый шланг

И еще раз замотал в изоленту. Теперь точно не перетрется. Выглядит как прут и толком не гнется. Обжал провода клеммами и подключил к проводке автомобиля в задние световые приборы.

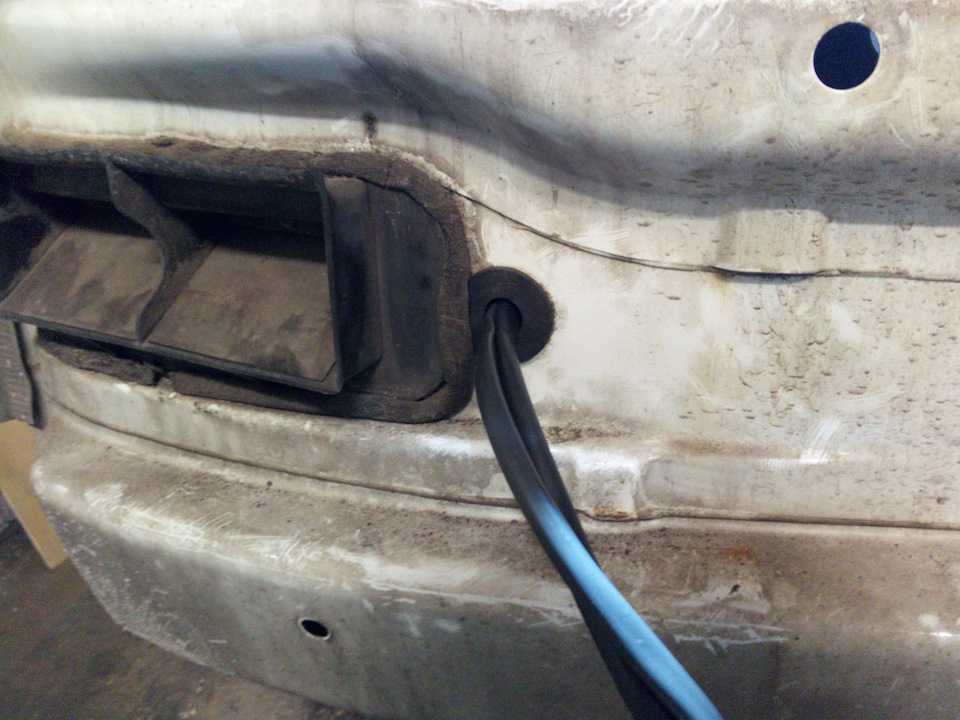

Установил розетку на место. Провел проводку из багажника на улицу. Подключил провода по схеме. И готовый результат дополню фотографией машины.

Иногда, владельцам ВАЗов десятого семейства необходимо прицепить к своему автомобилю прицеп или лафет для перевозки другого транспортного средства. Поэтому наличие фаркопа для этих целей крайне необходимо. В представленном материале пойдет речь о самостоятельной установке фаркопа на автомобили ВАЗ 2110 2111 2112

И так все по порядку. Приобретаем само тягово-сцепное устройство (ТСУ или в народе «фаркоп»). Его стоимость на ВАЗ 2110/2111 составляет примерно 1500 рублей.

В комплекте как правило имеется все необходимое для установки фаркопа (сам фаркоп, металлические пластины, втулки, проводка, розетки и инструкция). В инструкции сказано, что можно поставить фаркоп без снятия бампера. В этом случае придется дополнительно сверлить в полу еще одно отверстие (для проводов). Чтобы этого не делать, рекомендуется снять задний бампер, тем более, когда он будет демонтирован, нам будет удобнее размечать и сверлить отверстия.

Делаем фаркоп на Приору

Фаркоп на Приору можно установить своими руками. Зачастую это решение принимается автовладельцами Лады седан. Устанавливают такое тягово-сцепное устройство с учетом принципа крепления. Необходимо отметить, что для всех видов кузовов Лады Приора подобный принцип одинаков. На этот автомобиль допускается установка нескольких типов тягово-сцепных устройств. Отличаются они по следующим признакам:

  • производитель,
  • комплектация,
  • цена,
  • качество,
  • характеристики.

Виды устройств и их особенности

Владельцы автомобиля Лада Приора зачастую приобретают для своего транспортного средства следующие фаркопы.

Как крепить устройство

  • Неизвестного производителя. Подобные конструкции не имеют маркировки, отсутствуют реквизиты производителя в паспорте и на упаковке. Большим минусом такого изделия является уголок, который выступает на 5 см под полом запаски.
  • От фирмы «Трейлер». Модель «2170-С», оснащенная съемным шаром. Плюсом такого изделия является наличие упаковки и паспорта с реквизитами, печатью и прочими особенностями оформления покупки. Необходимо учесть, что поперечная балка имеет квадратное сечение и большой объем.
  • Фирмы «Лидер-плюс». Сварная конструкция ВАЗ 2110-2112-03. Оптимальным решением на Ладу Приора седан является покупка фаркопа модели VAZ-05. Это изделие оснащено съемным шаром и 2 болтами крепления продольного типа. Оригинальный внешний вид — еще одно преимущество такой конструкции. Необходимо учесть, что съемный шар этой модели предусматривает периодические снятие и установку. При этом резьба болтов под определенной нагрузкой растягивается, постепенно деформируясь. Такой фаркоп продается без распорных втулок. Без них при затяжке болтов лонжероны гнутся. Установка такого агрегата предусматривает близкое расположение усилительного уголка левой лапы к трубе глушителя.
  • От производителя «AytoS». Сварная модель «В-10». По конструкции и комплектации она пользуется наибольшим спросом среди автовладельцев Лады Приора типа седан.

Этапы установки детали

Модели «В-10» и «VAZ-05» не оказывают отрицательного влияния на функциональность штатного парктроника. При этом их возможно устанавливать на любую модификацию автомобилей типа ВАЗ-2110, включая Ладу Приора. Автомеханики рекомендуют покупать сварные конструкции, так как они более надежны, чем съемные аналоги.

Установка фаркопа на Приору осуществляется после проверки надежности крепления. Для этого используются специальные пластины усиливающего типа. Их монтаж подробно описан на схеме. Чтобы зафиксировать тягово-сцепное устройство, потребуется сделать отверстие в кузове автомобиля. Его диаметр должен колебаться в пределах 12,5-13 мм.

Затем отверстие обрабатывается антикором. Такое решение предотвратит появление ржавчины в этом месте. Закрепляется фаркоп за счет усиливающей пластины при помощи болта и гайки. При этом подкладывается шайба. Следующий этап заключается в подключении тягово-сцепного устройства.

В некоторых случаях прокладка проводов предусматривает демонтаж заднего бампера. Для предотвращения попадания влаги провода изолируются. Необходимо отметить, что некоторые автовладельцы изготавливают фаркоп своими руками.

Toyota Crown 1G-GZE золото › Бортжурнал › Седан, хэтчбек, купе и другие…Учим матчасть

Седан, хэтчбек, купе и другие…Учим матчасть

Кузов- это своего рода металлическая остекленная оболочка, в которой размещены три главные составные части легкового (пассажирского) автомобиля: силовой агрегат (двигатель), пассажиры и багаж. Расположить их можно по-разному, да и формы кузовов отличаются друг от друга.

Самые распростараненные: седан, универсал, хэтчбек, купе и, набирающий популярность в России, минивэн. Пожалуй, каждый знает, как выглядят лимузин и кабриолет, фургон и пикап. А вот представить себе, что такое ландо, брогам, родстер или фастбек, под силу только самым ярым автолюбителям.

Трехобъемный кузов с двумя или тремя рядами сидений, с двумя или четырьмя дверьми и багажником, структурно отделенным от пассажирского салона. Данная модель кузова типична для большинства легковых автомобилей. Различается объемом багажника и салона. Удобен для перевозки пассажиров, однако практически не предназначен для перевозки грузов.

Заднее стекло на седане всегда жестко закреплено в рамке и не поднимается, хотя спинка заднего сиденья может быть либо оснащена лючком, либо откидываться для перевозки длинномерных предметов. В Северной Америке такой кузов часто называют нотчбеком . Седан без центральных стоек, а иногда и со стеклами дверей без наружных рамок, именуется седаном-хардтопом . Седан с двумя дверьми называется тудором . Данный тип кузова является наиболее распространенным среди кузовов легковых автомобилей.

Двухобъемный кузов с тремя или пятью дверьми с одним или двумя рядами сидений, имеющий постоянное грузовое помещение, не отделенное от пассажирского салона стационарной перегородкой (задний ряд сидений складывающийся). Пассажиры третьего ряда сидений могут также располагаться или спиной к направлению движения, или на отдельных креслах вдоль бортов кузова.

Двухобъемный грузопассажирский кузов с двумя или четырьмя боковыми дверями и одной грузовой в задней части кузова (общее число дверей три или пять). Два ряда сидений. Второй ряд и расположенную за ним полку можно складывать или вообще снять, резко увеличив полезный объем грузового помещения. Багажник, как правило, имеет меньший объем, чем у седанов, но складывающиеся задние сиденья и задняя дверь размером от крыши до бампера позволяют грузить и перевозить в хэтчбеке достаточно громоздкие предметы. Крыша плавно спускается назад, в задней стенке большой багажный люк. От универсала отличается меньшим объемом багажника, а от минивэна — меньшей высотой.

Закрытый трехобъемный или двухобъемный пассажирский кузов с двумя или (реже) тремя дверьми (третья располагается сзади и объединена с багажником) и двумя рядами сидений. Второй ряд сидений может быть со стесненными посадочными размерами. Несмотря на то, что изначально «купе» — это тип кузова, предназначенный для двух пассажиров, часто встречаются авто с посадочной формулой 2+2 (в данном случае задние места предназначены исключительно для детей) и даже полноценные четырёхместные конструкции. Такие модели кузова зачастую используются в спортивных автомобилях. Их отличает высокая комфортность для водителя и пассажира, сидящего спереди. Однако наличие только двух посадочных дверей затрудняет посадку на заднее сиденье, если таковое вообще имеется. Багажник у этих моделей, как правило, несколько больше по сравнению с седаном, но не существенно.

Иногда этот тип кузова разделяют на подтипы:

• Спортивное купе • Представительское купе

Минивэн или УПВ (универсалы повышенной вместимости) минивэн

Эдакая помесь автобуса с универсалом. Однообъемный грузопассажирский кузов с двумя, тремя или четырьмя боковыми дверями, двумя или тремя рядами сидений. Задняя часть салона, как правило, выполняется аналогично кузову типа «универсал», но имеет большее число трансформаций кресел и оборудования. Минивэн произошел от фургона, переделанного для перевозки пассажиров. Вместимость минивэна — до 7 человек, что не требует дополнительной водительской лицензии D класса. Багажное отделение небольшое, но вместительное.

Виды устройств и их особенности

Владельцы автомобиля Лада Приора зачастую приобретают для своего транспортного средства следующие фаркопы.

Как крепить устройство

  • Неизвестного производителя. Подобные конструкции не имеют маркировки, отсутствуют реквизиты производителя в паспорте и на упаковке. Большим минусом такого изделия является уголок, который выступает на 5 см под полом запаски.
  • От фирмы «Трейлер». Модель «2170-С», оснащенная съемным шаром. Плюсом такого изделия является наличие упаковки и паспорта с реквизитами, печатью и прочими особенностями оформления покупки. Необходимо учесть, что поперечная балка имеет квадратное сечение и большой объем.
  • Фирмы «Лидер-плюс». Сварная конструкция ВАЗ 2110-2112-03. Оптимальным решением на Ладу Приора седан является покупка фаркопа модели VAZ-05. Это изделие оснащено съемным шаром и 2 болтами крепления продольного типа. Оригинальный внешний вид — еще одно преимущество такой конструкции. Необходимо учесть, что съемный шар этой модели предусматривает периодические снятие и установку. При этом резьба болтов под определенной нагрузкой растягивается, постепенно деформируясь. Такой фаркоп продается без распорных втулок. Без них при затяжке болтов лонжероны гнутся. Установка такого агрегата предусматривает близкое расположение усилительного уголка левой лапы к трубе глушителя.
  • От производителя «AytoS». Сварная модель «В-10». По конструкции и комплектации она пользуется наибольшим спросом среди автовладельцев Лады Приора типа седан.

Лада Приора Хэтчбек › Бортжурнал › Установка фаркопа

Поскольку я решил, что машина мне необходима и для хозяйственных нужд в том числе, то очень неплохо было бы разжиться фаркопом. Да и прицеп в будущем я планирую всё-таки приобрести. Как обычно, всё просто: приезжаем в магазин, просим фаркоп. Оставляем за него около 3-3,5 тысяч, забираем, уезжаем.

В комплект входят штанга с пятью точками крепления, крюк с двумя точками крепления, монтажная пластина для розетки, корпус розетки, клеммник розетки, крепёж, и проводка. К проводке были заботливо положены коннекторы, болтики и гаечки крепления розетки и даже пара нейлоновых хомутиков (стяжек). Милота какая. Самое главное — это сертификат. Мы же, вроде как, изменения в конструкцию авто вносим. Или нет?

В принципе, схема установки понятна и интуитивно, но я сверялся с бумажной схемой, так как занимался один и проконсультироваться было не с кем. Значит, суть такова. Разбираем нишу запаски, всё из неё выкидываем, вытаскиваем сверху три заглушки из заводских отверстий. Через эти отверстия пройдут три коротких болта. Естественно, через широкие шайбы, снизу закручиваются самоконтрящиеся гайки.

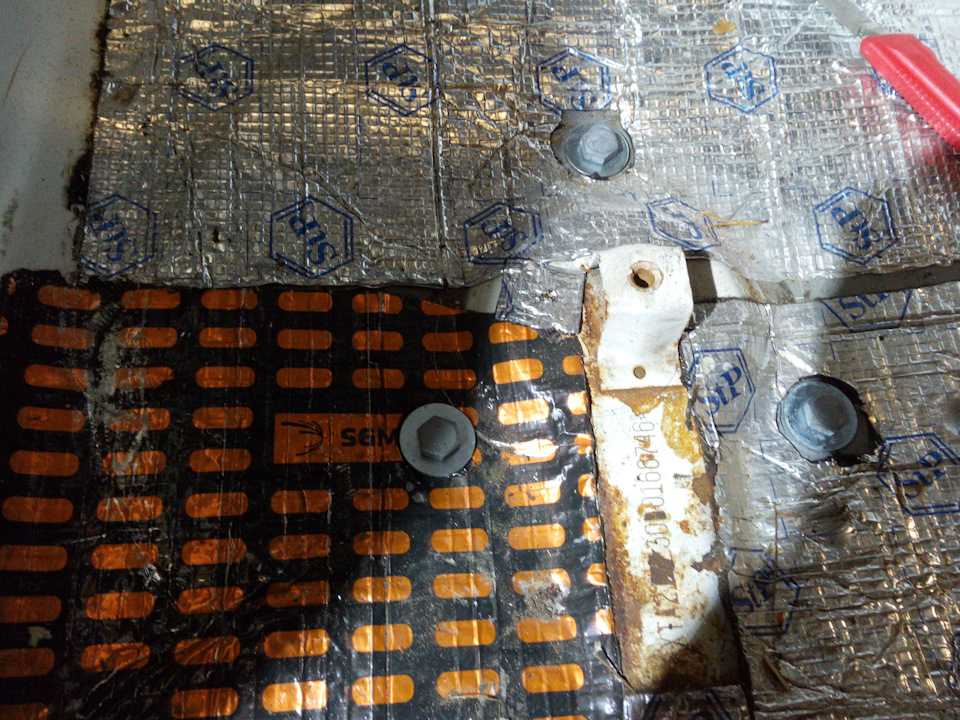

Помимо болтов в нише запаски есть ещё две точки крепления — по бокам сквозь лонжероны. А вот тут уже с отверстиями есть нюансы. Если снизу понятно, куда вставлять болты, то сверху уже отверстие не соосно нижнему. А всё потому, что это не то отверстие, что нужно. Поэтому берём дрель…

И хреначим снизу прям сквозь нужное отверстие. Необходимо отверстие на 12, но у меня сверла на 12 не было, поэтому отверстие на 10 я дорабатывал бор-машинкой. Это недолго. Но по инструкции, болт должен проходить через втулку. Так что вообще-то надо сразу сверлить отверстие на 18. Втулки я не поставил. И, скорее всего, зря. Так как при затягивании болта снизу я не заметил, как лонжерон сверху начал деформироваться. Сверху никто не контролировал, подсказать было некому. Я порасстраивался, но потом подумал, что это не бугатти вейрон всё-таки, поэтому

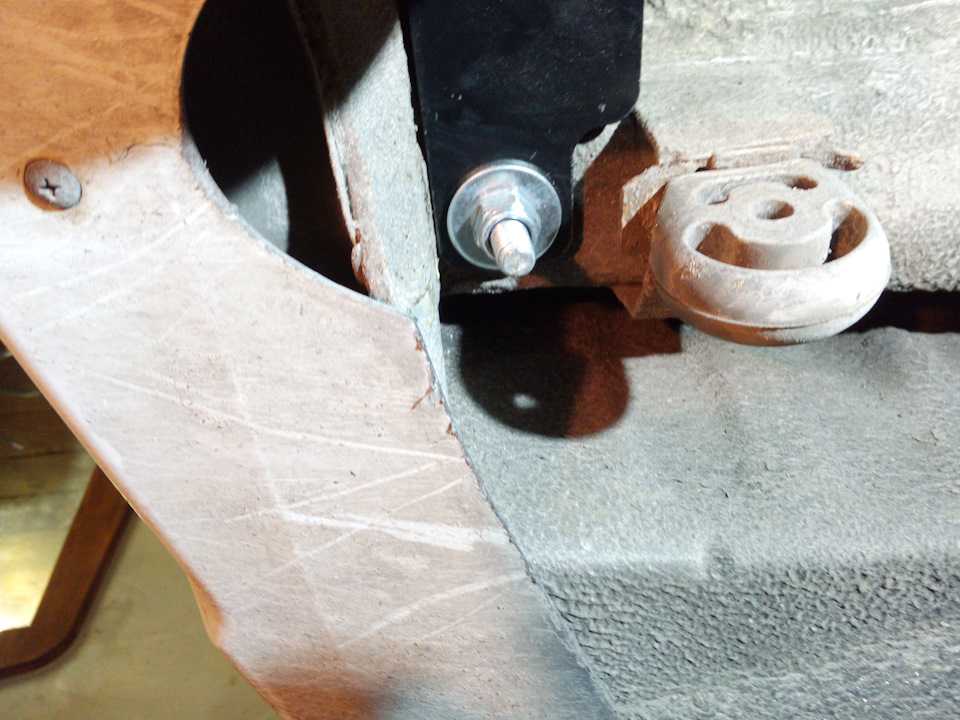

В общем, крутим сквозь лонжероны длинные болты, естественно, через широкие шайбы и самоконтрящимися гайками.

Далее прикручиваем крюк на два длинных болта, один из которых также крепит ещё и монтажную пластину для розетки. На этом всё, переходим к электрике. Электрикой я занялся на следующий день, так как, честно говоря, побаивался за неё браться. Снял бампер на всякий случай, декоративную накладку багажника. Под ней обнаружил заводской жгут проводов. Вот вдоль него я и проложил проводку фаркопа, прикрепив к нему стяжками. А выход оформил через резиновую заглушку, что находилась около задней противотуманной фары. В заглушке предварительно я сделал отверстие.

Ну а далее ведём провод к розетке. Тут главное — не зажать провод между бампером и фаркопом, когда ставишь бампер на место, как это получилось у меня сначала.После этого осталось врезаться в проводку фонарей. Видимо, для этого в комплекте шли коннекторы. Но я вспомнил другой способ, который мне давно показывал мой друг, электрик-любитель. Используя маленькие клеммы типа «папа» подсоединяем провода прямо к разъему.

Сидят они там довольно надёжно, замыкание маловероятно, и при этом мы вообще никак не трогаем заводскую проводку.

Далее всё собираем, убираем инструмент, надеваем на шар крюка голову от резиновой куклы и едем цеплять сучек прицеп, чтобы проверить, как всё работает. Но вот у меня возможности проверить пока что, к сожалению, нет.

Да, и забыл сказать, что короткие болты, которые крепят фаркоп через нишу запаски, я подрезал с гайкой заподлецо, чтобы нигде не зацепились, мало ли чего.

Источник

Установка

Теперь переходим к нюансам монтажа фаркопа на автомобили Приору. Здесь есть несколько основных этапов.

Потому выглядит все примерно так:

  • вы выбираете подходящий фаркоп;
  • покупаете ТСУ, соответствующее конструкции Приоры;
  • устанавливаете металлическую часть;
  • монтируете электрическую проводку;
  • собираете машину в обратной последовательности;
  • проводите дорожное испытание;
  • цепляете прицеп;
  • проверяете его в деле при пустом и полном прицепе;
  • тестируете работу светового оборудования;
  • радуетесь полученному результату.

Но сама установка включает в себя монтаж металлоконструкции и работу с электрической частью.

Каждый этап достаточно ответственный, потому о них более подробно расскажу вам отдельно. Прилагаемые фото не для инструкции, а скорее для ознакомления.

Механический монтаж

Если вы купили хороший фаркоп, он будет комплектоваться пластинами жесткости, подкладкой для площадки ТСУ, а также резиновыми вставками для амортизации.

Хотя специалисты советуют проводить установку на профессиональных СТО, не все придерживаются этой рекомендации. Потому если вы хотите все сделать сами, подготовьте определенный набор, состоящий из:

  • дрели;
  • сверла на 12,5 мм;
  • наждачки разной фракции;
  • гаечных ключей под размер болтов на вашем авто;
  • антикоррозийного состава для металла;
  • ветоши;
  • обезжиривателя;
  • воды с тряпками для удаления грязи;
  • хорошего освещения;
  • смотровой ямы или в крайне случае надежного домкрата.

Сначала требуется отметить, в каких местах придется сверлить отверстия для последующей установки ТСУ. Убедитесь, что там не проходит проводка, иначе проблем будет еще больше.

Высверливаются отверстия, обрабатываются наждачкой и открытый металл покрывается антикоррозийными составами.

Остается аккуратно прикрутить крепежами, идущими в комплекте, фаркоп, не забыв о пластинах жесткости, вставках и амортизирующих прокладках. Затяните все крепления и убедитесь, что фаркоп держится на Приоре как следует. Если все готово, можно переходить на следующий этап.

Некоторые умельцы берут готовые чертежи, сваривают фаркопы своими руками. Это глупая затея, поскольку результат может серьезно разочаровать. В итоге все равно придется купить заводской ТСУ и устанавливать его.

Электрика

Этот этап более сложный в реализации, потому не каждый автовладелец без надлежащего опыта готовы выполнять такую работу своими руками.

Это вполне разумный страх, которого стесняться и стыдиться не стоит.

Лучше не рисковать, а доверить подключение профессионалам. Ведь вы рискуете целостностью всей электропроводки, а при неправильном подключении и вовсе возникает риск пожара.

Подключение выполняется примерно так:

  • открывается доступ к жгутам проводки от задних фонарей Приоры;
  • предварительно освобождается багажник, снимаются коврики;
  • включаются габариты, чтобы на левом фонаре тестером отыскать требуемый проводок;
  • к нему цепляется отрезок провода около 60 см длиной и маркируется;
  • выключаются габариты;
  • включается правый поворот;
  • делается аналогичная маркировка;
  • далее по списку идет левый поворотник;
  • теперь определяется и маркируется стоп-сигнал;
  • вся проводка соединяется в единый жгут;
  • он выводится через технологическое отверстие;
  • проводка протягивается к розетке ТСУ;
  • далее по схеме промаркированные провода соединяются с электрикой фаркопа;
  • подключается вилка прицепа;
  • проверяется работоспособность.

Не забывайте об обязательной необходимости изоляции всех проводов. Тут нужно быть предельно внимательными, чтобы не оставить оголенный провод. Иначе сразу же повышается риск сгорания всей электрики, короткого замыкания и возгорания транспортного средства.

Пусть эти слова кажутся пугающими, но я вовсе не отговариваю вас делать все своими руками

Просто важно понимать, с какими потенциальными рисками вы можете столкнуться. Потому нужно думать дважды

Я бы отдал предпочтение автомастеру при отсутствии надлежащего опыта в работе с электрикой.

На этом у меня все. Надеюсь, мне удалось вам немного помочь.

Спасибо за внимание! Подписывайтесь, комментируйте и задавайте свои актуальные вопросы!

(5 оценок, среднее: 3,20 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Какого бы класса ни покупал автомобиль российский гражданин в 80 случаях из 100, ему рано или поздно приходит мысль оснастить своё транспортное средство прицепом. Ну и «Приора», конечно, не избежала этой участи. Очень часто можно лицезреть это элегантное авто, бодро тянущее за собой прицеп, закреплённый за фаркоп (прицепное устройство). Однако, эта функция не установлена заводом. Её добавляют самостоятельно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
