Как сделать воздушный сигнал для автомобиля 12 вольт на легковой транспорт своими руками?

Пошаговая инструкция по изготовлению

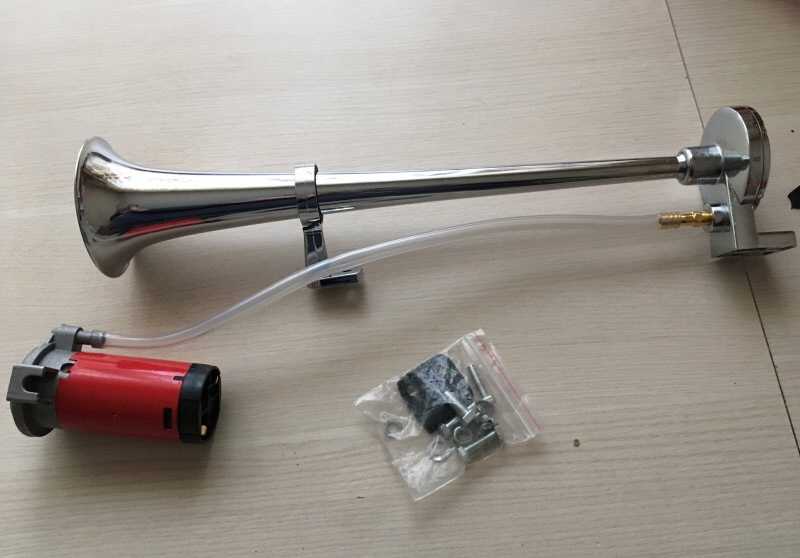

Многих водителей не устраивает штатный сигнал, так как его порой плохо слышно при интенсивном дорожном движении. Поэтому автолюбители устанавливают дополнительные клаксоны на свою машину. Можно купить готовое устройство, но это будет стоить недешево. Можно установить простейшую «крякалку» своими руками.

Инструменты и материалы

Для изготовления воздушного сигнала на легковой автомобиль своими руками необходимо подготовить следующие инструменты и материалы:

корпус, в котором будет помещаться устройство,
динамик для воспроизведения сигнала,
набор инструментов,
транзисторы Кт 805 или Кт 819, вторые предпочтительнее, так как у них больше мощность,
конденсаторы,
выключатель,
микросхема TDA 2005,
резисторы,
светодиоды, чтобы увеличить нагрузку,
электронную сигнальную установку для велосипеда или несимметричный мультивибратор.

В качестве источника питания используется аккумуляторная батарея, которая обеспечивает напряжение в 12 В, достаточное для питания сигнального устройства.

Этапы

Если для изготовления крякалки использовать несимметричный мультивибратор, то он собирается по следующей схеме:

Питание поступает на мультивибратор от АКБ автомобиля. Для увеличения мощности звука, нужно изготовить усилитель. Для этого нужно собрать мостовую схему, основу которой составляет микросхема TDA 2005.

После того, как собран усилитель, его вместе с мультивибратором помещают в металлический корпус, который размещают на радиаторе с помощью крепежа. Для воспроизведения звука можно использовать обычную динамическую головку 25 гд или ее аналог. Она помещается в подкапотное пространство и подключается к выходу усилителя. Для включения клаксона нужно разместить в удобном месте кнопку выключателя.

Для подачи сигнала, имитирующего кряканье, нужно нажать на кнопку. При нажатии кнопки в мультивибратор начинает вырабатывать переменные импульсы, которые и генерируют звуки, напоминающие кряканье утки. Усилитель делает звук отрывистым и более мощным. Для усиления громкости можно воспользоваться металлической трубой длиной около 20-30 см, поместив в нее динамик

Воздушный сигнал, собранный своими руками, размещенный под капотом, будет издавать достаточно мощные звуки, которые привлекут внимание участников дорожного движения

Доработка сифона

Прежде чем собирать конструкцию, необходимо доработать сифон, к этой доработке надо отнестись со всей серьезностью. Строго придерживайтесь предложенной схеме доработки. Центральную трубу сифона требуется укоротить своими руками так, чтобы она выступала над плоскостью внешней трубы на 1,5-2 мм. По линейке отмечаем место реза и пилой по металлу срезаем лишнюю часть. Место среза тщательно шлифуем наждачными шкурками с понижением размера зерна. Должна получиться гладкая ровная поверхность — это обязательно.

Внутренняя труба

Край заглажен

Трудности в изготовлении вызвал способ крепления звуковой мембраны из резины. Здесь есть два пути реализации. Первый путь — простой, крепить мембрану на поверхность сифона без дальнейшей доработки последнего. Второй путь — сложный, доработать сифон и установить защитный колпачок над мембраной.

Первый путь

использовался при конструировании устройства. Если натянуть резину и плотно придерживать по внешнему корпусу, то можно ртом дунуть в боковое отверстие и получить звук. Так были проверены все доступные резиновые материалы, лучший эффект дал кусок резины от порванной шапочки для плавания. Более плотного материала под рукой не оказалось. Мембрану при стационарном использовании можно закрепить шпагатом и изолентой. Недостаток первого пути — часть звука будет излучаться наружу минуя выходную трубу и мембрана может быть повреждена.

Второй путь

. Использовались различные сифоны и способы крепления, но победил совсем не оригинальный способ. Чтобы избежать преждевременного разрыва мембраны, наружная резьба на сифоне срезана полностью Резьба на колпачке покрыта скотчем. В самом колпачке прорезаны отверстия, размер и количество отверстий влияет на частоту и громкость звука, причем для более плотной резины количество отверстий может быть небольшим. Колпачок без мембраны должен свободно сниматься с сифона. Смотрите фото.

Тюнинг ВАЗ 2109

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

сигналы от Волги с «массой» на корпусе
реле типа 90.3747 с фланцем крепления
колодка для реле
клеммы «мама» широкая
термоусаживаемая трубка (ТУТ)
провод многожильный сечением 2.5 мм. кв.
колодка под ножевой предохранитель
предохранитель на 20 А
металлический уголок

Запчасти для доработки

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

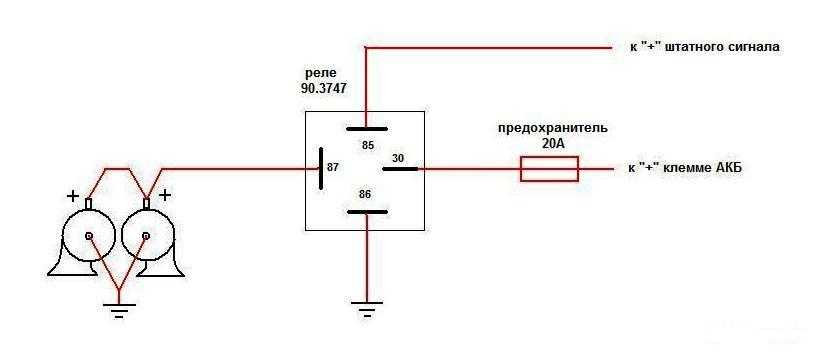

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Электрическая схема подключения волговских сигналов на Lada Samara

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Дополнительное реле включения сигналов

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Питание сигналов напрямую от аккумулятора

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Источник

Какие неисправности могут быть?

Наиболее распространенной причиной поломки гудка автомобиля считается окисление контактов или полное окисление всего механизма. Вторая по популярности проблема неисправности в ненадежном соединении контактов. Со временем соединения отходят, либо изначально были слабо закреплены. Схема проверки звукового сигнала в автомобиле всегда стандартна. В первую очередь необходимо снять аккумуляторные клеммы, отсоединить и разрядить конденсатор подушки безопасности. Затем снимается кожух рулевого колеса, данную операцию необходимо выполнять с напарником.

Привет всем кулибиным и просто автолюбителям. Все вы знаете как громко «крякают» полицейские машины. Вот и в этой статье речь пойдет о том, как в домашних условиях сделать такую крякалку. Это довольно таки сложная конструкция и стоит она порядка 500 долларов. Но мы всё сделаем сами и наши финансы пострадают лишь долларов на 5)))

Данную конструкцию можно сделать аж двумя способами, первый — это как электронное сигнальное устройство для велосипеда, а второе на несимметричном мультивибраторе. Итак рассмотрим сперва второй вариант на несимметричном вибраторе. Вот схема.

Точки где обозначены буквы «к» — это вход усилителя низкой частоты, его схему мы также рассмотрим в этой статье. Транзисторы V1 и V2 на схеме они Кт 805, но лучше поставить помощьнее например кт 819. Нагрузкой служат светодиоды их можно поставить вообще любые. Питание подаётся от автомобиля +12 вольт. Резисторы и конденсаторы, самые обыкновенные, я думаю тут вопросов не должно возникнуть. Теперь что касается усилителя…Усилитель собран на интегральной микросхеме ТDA 2005 по мостовой схеме. Вот и сама схема…

Собранный (Усилитель низкой частоты) прикрепляем на радиатор. Всю конструкцию усилителя и мультивибратора помещаем в металлический корпус. Так же не забудьте поставить выключатель ну и где нибудь кнопку «кряканья». Издавать звук у нас будет динамическая головка на 25 гд. (от колокольчика мы откажимся) . Сам динамик или динамическую головку помещаем под капотом автомобиля, не забудьте соединить её с выходом усилителя:)

Итак, как только мы нажмем нашу кнопку, то несимметричный мультивибратор начнет вырабатывать переменные импульсы, они и будут похожи на кряканье утки, этот сигнал через усилитель звуковой частоты, соответственно усилится и подастся на динамическую головку, которая и будет крякать…

Если вдруг кому-то покажется что сигнал слабоват, его можно усилить несколькими способами. 1. Это конечно же собрать усилитель по-мощнее, но думаю что лучше сделать второй вариант. 2. Берем кусок металлической трубы (20-30 сантиметров) и вставляем туда нашу динамическую головку, звук значительно усиливается. Но если и это кому-то покажется не достаточным, то существует и третий вариант) 3. Просто сделать две таких установки и разместить это все под капотом… Но как вы сами наверное знаете, что сигналить таким сигналом считается незаконно. Какой штраф за это я правда не знаю. Так что если кого-то оштрафуют на какую сумму напишите пожалуйста в комментарии))) Спасибо.
