Электропривод замка багажника

Все необходимое для закрывания и открывания богажника

Что бы приступите к работе, вам следует определиться с перечнем того, что вам потребуется для сборки электропривода. Вы должны иметь в наличии прежде всего механизм электропривода, а купить вы его сможете, чуть ли не в каждом автомагазине любой страны. Конечно, механизмы электропривода по своим функциям одинаковы, но зачастую отличаются между собой. Есть такие владельцы авто, которые собственноручно пробуют изготовить такого рода механизм. Для надежности и уверенности в его работоспособности необходимо устанавливать заводской механизм. Полная комплектация механизма состоит из:

1. Электрической проводки.

2. Клеммы.

3. Мотора.

4. Документы с наличием инструкции.

5. Кнопки с предохранителем.

В немедленном порядке попросите, чтоб вам предоставили гарантийное обслуживание или же ремонт. На рынках довольно часто таких услуг не предусматриваются, однако в автомагазинах как раз наоборот. Типовой набор материалов и инструментов понадобиться для монтажа. Бывают моменты, когда нужно иметь дополнительно провода, потому что не достаточно заводской сборки. Дабы зафиксировать провода приобретите элементы, для одноразового использования, такие как:

· Изоляционная лента;

· Трубки;

· Клипсы.

Все вышеперечисленное служит главным материалом, для крепления и установления электропривода багажника. Электропривод багажника представляет собой механизм, состоящий следующих связных устройств:

1. Мотор.

2. Предохранитель.

3. Кнопка со штоком.

Для того, чтобы работал шток известно несколько видов привода. Зачастую встречаются механизмы с магнитными пластинками и электрическим мотором. Долго служащим и качественным является электрический, вот почему он наиболее потребляемый. Когда вы захотите купить электропривод, подумайте хорошенько, в каких целях он будет эксплуатироваться. В случае открытия, благодаря кнопке находящейся внутри автотранспорта, то вы можете использовать стандартную модель, а если вдруг с помощью пульта с сигнализацией (дистанционный), то следует обзавестись средствами побольше. В Российской Федерации можно найти несколько видов электропривода:

1. С усилительным креплением.

2. Креплением сбоку.

3. Стандартные.

Не забывайте, вы должны серьезно подойти к покупке механизма. Купив плохого качества подделку, вы не получите гарантированную надежность и долгосрочное функционирование. Не игнорируйте товары, которые производятся в РФ, как делают это многие покупатели. Отечественные электроприводы в современное время производятся не хуже иностранных.

Как снять старый замок

Процесс снятия и замены на автомобилях хэтчбек (2113, 2114) и седан (2115) отличается, хотя принцип действий одинаковый.

Порядок снятия механизма на -2114:

  1. Убрать пластиковую накладку. Обивка крепится на 10 пистонах, которые достаточно поддеть отверткой. Откроется доступ к механизму.

Снятие крышки замка багажника

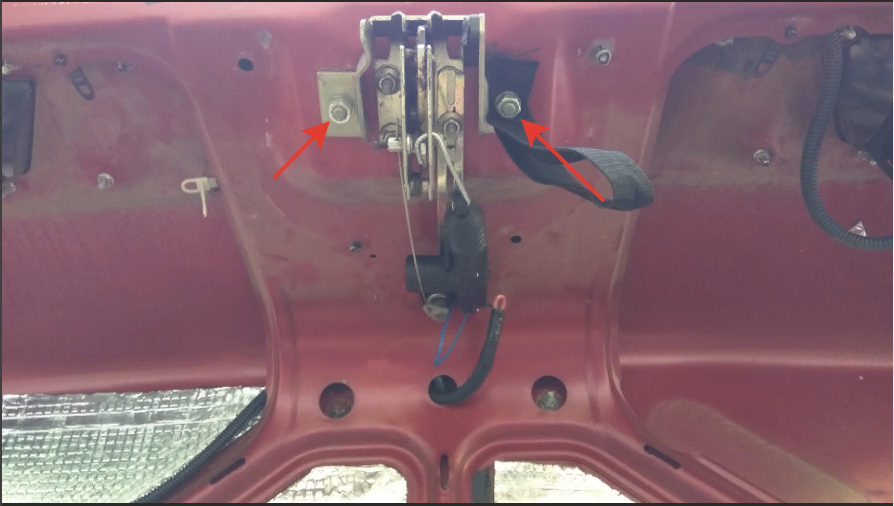

  1. Открутить 2 болта ключом на «8». Производить действие нужно аккуратно, с одной стороны расположены клеммы, отвечающие за стеклоочиститель и стоп-сигнал на спойлере.

Откручивание 2 болтов

  1. Достать неисправный элемент.

Если крышка не закрывается, требуется регулировка.

Снятие и замена замка багажника седана ВАЗ-2115:

  1. Демонтировать пластмассовую накладку, открепив пистоны.
  2. Доступ к неисправной детали открыт, нужно выпрямить тягу привода. Вывернуть соответствующий винт (не до конца). Достать тягу из втулки.

Привод замка крышки багажника

  1. Перейти на рычаг цилиндра. Вывести тягу механизма, достать.
  2. Открутить 3 гайки изделия и демонтировать. Открутить болт крепления цилиндра и снять.

Скручивание гаек крепления

Электропривод багажника, какой надежней заводской или самозборка

Перед реализацией любой идеи, следует хорошо подумать и подготовить все необходимое. В ситуации с электроприводом багажника, в первую очередь, необходимо приобрести сам механизм. На сегодняшний день, это не является проблемой, ведь его легко найти фактически в любом магазине автомобильных запчастей. Очень часто, все подобные электромеханизмы, зависимо от производителя либо других незначительных особенностей конструкции, друг от друга отличаются, однако принцип работы остается одинаковым.

Поэтому, некоторые автолюбители собирают требуемый механизм в домашних условиях, однако для наибольшей уверенности, что конечный результат будет положительным, желательно приобрести готовое устройство.

Подготовка к монтажу

Приобретаем комплект замка. Производителей автозапчастей на рынке сейчас очень много, а различий между комплектами особенных нет

Важно чтобы на устройство имелся гарантийный талон и инструкция по эксплуатации и подключению. Также в коробке вы обнаружите:

Дополнительно вам нужно запастись набором стандартных инструментов: плоскогубцы, шуруповерт, отвертки, мультиметр, дрель с твердосплавным сверлом. Помимо стандартных приспособлений сразу же докупите дополнительных проводов, вполне возможно, что длины тех, которые вы обнаружите в коробке, вам не хватит. Также пригодится черная термостойкая изолирующая лента, гофрированные трубки, клипсы для крепления обшивки, так как очень часто обшивка элементов автомобиля крепится на одноразовые.

Особенности устройства

Чтобы багажник открывался дистанционно, автопроизводители применяют два основных метода. Первый заключается в установке электропривода в крышку, а второй предусматривает применение пневмоприводов. Последний вариант считается более надежным, но при этом более дорогостоящим.

Управление крышкой с помощью электропривода также реализуется различными способами. Тут могут задействовать кнопки на приборной панели, кнопки на дверях, ручки на самом багажнике и пульты дистанционного управления. Каждый вариант в принципе выглядит привлекательно и потенциально удобно. Потому автомобилисту требуется самостоятельно решить, какой именно результат он хочет получить

Важно понимать, что пульт дистанционного управления удобен, но его можно легко потерять. Плюс предусматривает очень сложный комплекс работ

Из-за этого самым оптимальным считается вывод кнопки внутри салона автомобиля.

Устройство электропривода включает в себя несколько основных компонентов. Привод с электромоторчиком довольно практичный, надежный, долговечный и выносливый в условиях активной эксплуатации. Реже можно встретить приводы, где задействованы магнитные пластины. Конструкция сложнее, может создать ряд дополнительных проблем. Лучше их не использовать.

Неоспоримый плюс устройства в том, что его вполне реально установить самостоятельно, причем практически на любую машину. Если почитать разные форумы, изучить работу различных мастеров, которых одна только Москва включает несколько сотен, как и вся Украина, то можно увидеть наглядные примеры реализации электропривода на широком списке моделей и марок авто.

Для наглядности приведу несколько примеров, где такая система есть с завода или может быть установлена своими силами:

  • Audi Q5;
  • Kia Optima;
  • Mercedes W211;
  • Фольксваген Туарег;
  • Шевроле Нива;
  • ВАЗ 2170 (Приора седан);
  • Лада Веста СВ;
  • Форд Куга 2 поколения;
  • ВАЗ 2114;
  • ВАЗ 2115;
  • ВАЗ 2104;
  • Лада Гранта;
  • Шкода Суперб и пр.

Вариантов действительно много. Перечислить все практически невозможно. То есть вы понимаете, что установить электропривод крышки багажного отсека можно на любой автомобиль.

Преимущества данной опции

Многие не находят в данной опции ничего особенного, но стоит только попробовать электропривод багажника, как сразу начинаешь оценивать все достоинства. К положительным моментам опции по автоматическому открытию багажника на ВАЗ-2107 можно отнести:

  1. Удобство. Пока водитель выйдет из салона, багажник уже будет открыт.
  2. Практичность. Отсутствует необходимость извлекать ключи из замка зажигания, чтобы осуществить открытие багажного отсека ключем, особенно если вы только запустили двигатель и прогреваете его.
  3. Мода. Практически все современные автомобили оснащены такой интересной опцией, поэтому «семерка» с данной функцией станет выглядеть интереснее на их фоне, особенно при наличии тюнинга.

Далее рассмотрим, что представляет собой процедура по монтажу электропривода для открытия багажника на ВАЗ 2107 своими руками.

Что потребуется для проведения работ

Прежде чем приступать к рабочему процессу, следует закупить необходимое оборудование. Для проведения работ потребуется:

  • Кнопка, при нажатии на которую будет осуществляться срабатывание электропривода. Оптимальный вариант – это кнопка с авто ВАЗ-2110, стоимость которой составляет около 50-80 рублей.
  • Реле четырехконтактное и специальная клемма для него.
  • Активатор.
  • Провода.
  • Разъемы «мама» и «папа», а также изолента и термоусадки.

Любой из компонентов вы легко сможете найти в любом автомагазине, а затем самостоятельно установить и подключить на своем авто.

Установка активатора

Первоначально необходимо установить активатор, который представляет собой электропривод, работающий на втягивание или отталкивание в зависимости от подключения. Первым делом нужно снять замок и установить тягу активатора. Для снятия замка потребуется вывинтить две гайки.

После этого необходимо просверлить отверстие в боковой части замка, чтобы завести тягу и соединить ее с язычком замка. Тягу потребуется согнуть(закрепить), должно получиться примерно так, как показано на фото ниже.

После фиксирования тяги к замку, последний можно установить на место. Желательно запомнить уровень наклона замка и установить его также, чтобы не пришлось при установке его регулировать. Теперь можно закрепить активатор к багажнику. Для этого потребуется 2 самореза и специальная пластина, которая идет в комплекте с изделием. После этого вручную можно попробовать, будет ли срабатывать замок на открытие.Когда активатор на свой автомобиль ВАЗ 2107 будет установлен, можно перейти к следующей стадии -подключение.

Подключение изделия

Перед проведением работ с подключением обязательно следует откинуть клемму «минус» с АКБ. Для начала представляем схему, по которой будет функционировать изделие.

На электрозамок питание 12В будет подаваться напрямую от АКБ, хотя можно и воспользоваться проводом от прикуривателя. Для начала подключается провод к клемме «+» АКБ.

От АКБ подается питание на реле, которое можно расположить как в салоне, так и в подкапотном пространстве, что будет гораздо рациональнее. С клеммы «86» провод подается на кнопку открытия багажника, расположить которую можно в любом удобном месте торпеды. Для установки кнопки, посредством которой будет осуществляться открывание крышки багажника, потребуется просверлить отверстие соответствующего диаметра в торпеде.

Проводка приборной панели

Схема электрооборудования панели приборов является наиболее сложной, поскольку содержит 34 устройства. Но и в ней можно разобраться. Вот список имеющихся устройств.

Панель приборов — сложное устройство

  1. Штепсель, к которому подключен штекер 9 передней проводки.
  2. Штепсель для подключения штекеров 10 и 11 передней проводки.
  3. Разъем, к которому подключено гнездо 1 проводки задка.
  4. Разъем для подключения гнезда 2 проводки задка.
  5. Блок управления габаритами, ближним светом, аварийкой.
  6. Механический замок зажигания.
  7. Переключатель режимов маршрутного БК.
  8. Переключатель дворников.
  9. Щиток приборов.
  10. Переключатель световой сигнализации.
  11. Включатель электропривода замка багажника.
  12. Диагностическая колодка.
  13. Разъем, к которому подключен штекер жгута воздухозаборной коробки.
  14. Включатель обогревателя заднего стекла.
  15. Включатель аварийки.
  16. Включатель тормозного сигнала.
  17. Разъем для подключения динамиков аудиосистемы.
  18. Разъем, к которому подключается автомагнитола.
  19. Устройство на рулевом колесе.
  20. Модуль водительской подушки.
  21. Отсутствует.
  22. Блок плавких предохранителей.
  23. Усилитель руля (ЭУР).
  24. Розетка прикуривателя.
  25. Лампочка подсветки консоли управления климат-контролем.
  26. Лампочка освещения приборки.
  27. Гнездо, к которому подключен штепсель проводки системы зажигания.
  28. Контрольное устройство.
  29. Включатель индикатора положения педали сцепления (только на авто с механической коробкой переключения передач).
  30. Е-газ.
  31. Резистор системы климат-контроля.
  32. Электромотор обогревателя салона.
  33. Переключатель обогревателя салона.
  34. Модуль управления блокировкой дверей.

Многие из автолюбителей, самостоятельно занимающихся «прокачкой» своего авто, задаются вопросом: как же правильно подключить электрику? Этот вопрос возникает при практически любых установках. Ведь просто прикрутить блоки, замки и планки не составляет никакого труда, а вот сделать так, чтобы система заработала, может только правильно подсоединенная электрика

Если брать во внимание одну из самых насущных проблем – установку замков дистанционного управления пятой двери, то тут нам поможет правильная схема подключения электрозамка багажника. Найти ее можно либо в инструкции, которая должна входить в комплект устройства, либо вы можете взять ее из надежного источника, а лучше пользоваться проверенными вариантами и поинтересоваться у друзей и знакомых, по какой схеме они работали

Инструкция по установке электропривода замка багажника

Если вам повезло со штатным замком, он хорошо запирает и держит дверь багажного отделения, то нет никакой необходимости его менять. .jpg» alt=»Ролик стеклоподъемника» width=»700″ height=»525″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/06/foto-3-1..jpg 300w, https://vazremont.com/wp-content/uploads/2017/06/foto-3-1-660×495.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

В таком случае необходимо иметь при себе:

  • ролик стеклоподъёмника;
  • активатор двери;
  • стальной тросик;
  • провода с клеммами;
  • реле с четырьмя контактами;
  • предохранитель на 10 А.

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/06/foto-4.jpg» alt=»Велосипедный тросик» width=»700″ height=»525″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/06/foto-4..jpg 300w, https://vazremont.com/wp-content/uploads/2017/06/foto-4-660×495.jpg 660w» sizes=»(max-width: 700px) 100vw, 700px»>

Чтобы автоматизировать открытие багажника необходимо обеспечить потягивание защелки замка. С этой целью устанавливается специальный ролик на корпусе редуктора стеклоочистителя. Стальной трос протягивается через ролик и крепится обычными зажимами. Опытные водители зачастую используют велосипедный трос, так как он прочный и гибкий. С помощью его довольно легко можно соединить активатор двери с язычком замка. .jpg» alt=»Схема подключения» width=»960″ height=»423″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/06/foto-5..jpg 300w, https://vazremont.com/wp-content/uploads/2017/06/foto-5-768×338..jpg 660w» sizes=»(max-width: 960px) 100vw, 960px»>

Подключить всю конструкцию можно к прикуривателю, если нет должных знаний в электрической схеме автомобиля. Необходимо всего лишь подключить плюс от прикуривателя на кнопку и далее к замку. Минус идет от задней фары. Либо осуществить работу замка багажника 2114 с помощью специального реле.

Дополнительная модернизация замков

Если вы мечтаете о том, чтобы двери вашего автомобиля открывались и закрывались так же плавно, как и в иномарках, попробуйте установить бесшумные замки. Такое устройство можно поставить на любую модель Жигулей. Для представителей ретроэпохи такая модернизация тоже возможна, однако сами замки придется немного подпилить. Кстати, его же можно поставить и на багажник. В общем, нет предела совершенству.

А установка, по правде, очень проста и прозрачна. Достаточно демонтировать старые замки, постараться не уронить необходимые элементы внутрь двери, ну или заранее снять обшивку. А потом посадить на два болта новые аналоги. Бывают такие ситуации, когда после установки дверь закрывается неплотно или немного перекашивается, образуются щелки. Решить проблему также очень просто путем регулирования местоположения устройства. Вообще, изначально старайтесь закрепить его именно там, где находилось старое.

Регулировка фиксатора и замена замка багажника на ВАЗ 21099:

Снятие: 1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.

2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.

3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.

Примечание! Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!

4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.

Примечание! Не рабочую, а так же затормаживающую при нажатии кнопку замка замените на новую!

Примечание! Замок крышки багажника автомобиля «ВАЗ 21099» не разборный, поэтому не пытайтесь его отремонтировать и что то с ним сделать. Если замок находится в дефектном состоянии и неисправен, то в таком случае его нужно заменить на новый!

1) Во-первых соберите всю систему обратно. То есть если вы ранее снимали кнопку с личинкой и небольшую пружинку то установите их на свои места, в обратном порядке снятию.

2) Далее возьмите в руки новый замок и установите его на свое место, закрутив его всё же теми гайками крепления.

3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки замок багажника вдруг не попадет в отверстие фиксатора, обычно в таком случае слышен отчетливый стук в районе замка, и крышка очень плохо закрывается, в таком случае:

• Сперва возьмите в руки удлинитель с накидной головкой и с его помощью выверните два болта которые крепят фиксатор.

• Далее отрегулируйте фиксатор и после чего обратно заверните эти болты. Благодаря этой операции, добейтесь четкого закрывания и открывания крышки багажника.

Установка своими руками

Регулируем натяг троса для правильного отпирания и запирания багажника.

После этого подключаем саму, кнопку, для этого в панели автомобиля предусмотрено специальное место под панелью приборов с водительской стороны.

Неправильно будет ставить кнопку возле прикуривателя или ящика для мелочовки, когда в машине имеется для этого штатное место.

Рис. Простейшая схема подключения электропривода замка багажника.

Если дополнительного сигнала торможения у вас нет, или по каким то причинам Вы хотите его использовать, то как уже говорилось выше, тянем новый провод к низу панели приборов с водительской стороны и подключаем его к доводчику и к аккумулятору через предохранитель.

Производим окончательную проверку и регулировку

Также можно сделать одновременно открытие замка багажника задней двери с помощью кнопки и с помощью брелока вашей сигнализации (если на вашей сигнализации имеется какой либо дополнительный канал) для этого нам потребуется реле. И схема самой сигнализации.

Важно, для нормального функционирования электропривода багажника при подключении к доп каналу сигнализации нужно выбрать длину импульса 0,8 секунд

Рис. Схема подключения электропривода багажника через кнопку и реле к доп каналу сигнализации

А вот и само реле подключенное к кнопке и доп каналу сигнализации.

Сделать багажник с кнопки в ВАЗ 2114 намного проще, чем это кажется многим владельцам автомобиля. Вся работа осуществляется с минимальным количеством временных и физических затрат. Не прибегая к дорогостоящей услуге профессионала можно самостоятельно достаточно быстро улучшить защиту багажного отделения своего авто. Выполнив один раз работу по простым алгоритмам и схемам владелец ВАЗ 2114 сможет спокойно и непринужденно открывать багажное отделение авто путем нажатия всего лишь одной кнопки, размещенной в салоне или на пульте сигнализации.

Центральный Замок Ваз 2115

Центральный замок, или, как его кратко называют, «CH», является подходящей и необходимой вещью для любого автомобиля, позволяя владельцу открывать и закрывать любую дверь в автомобиле одним движением руки. Но бывает, что эта система перестает работать на сто процентов или некоторые ее части не работают должным образом.

Есть предпосылки, от которых та или иная часть центрального замка может отказаться, и мы подробно расскажем о каждой из них ниже.

Центральный замок не работает: признаки отказа и причины

Случается, что никакие действия не предпринимаются для другой двери, когда центральный замок, расположенный на двери водителя, закрыт. Но достаточно, чтобы переместить его, так как дверь здесь была закрыта. Сразу видно, что здесь есть дефекты в центральном замке, чему способствуют определенные предпосылки.

Среди всех вероятных обстоятельств дефекты являются наиболее важными.

Нет контакта с диском

При этой неисправности контакты внутри привода не замыкают нужные контакты. На это есть несколько причин:

  • Регулирование тяги , который соединяет кнопку блокировки и привод сделан неправильно. Эта причина способствует неправильному сцеплению и отсутствию контакта с приводом.
  • Кнопка касается части кожи и не позволяет опускать его на необходимую глубину для обеспечения тягового контакта с приводом. Хотя водительская дверь заперта, на другую дверь нет никаких сигналов.

Замена замка багажника на ВАЗ-2113 2114 2115

Старый механизм снят, нужно установить новый. Процесс обратный демонтажу.

Замена личинки производится на снятом замке. Нужно проверить состояние пружины. Если элемент слабый, требуется поменять.

При установке нового элемента не нужно сразу затягивать болты — багажник не будет закрываться. Рекомендуется отрегулировать положение крышки фиксаторами. Болты затягиваются медленно. Так получится произвести регулировку, чтобы крышка плотно закрывалась. Нужно проверить уплотнители. При износе элементов крышка бьется о кузов, создаются вибрации.

Замок багажника семейства «Лада-Самара» часто выходит из строя. Одна простая переделка поможет избавиться от проблемы. Достаточно установить изделие от «Лады-Гранты».

Процесс следующий:

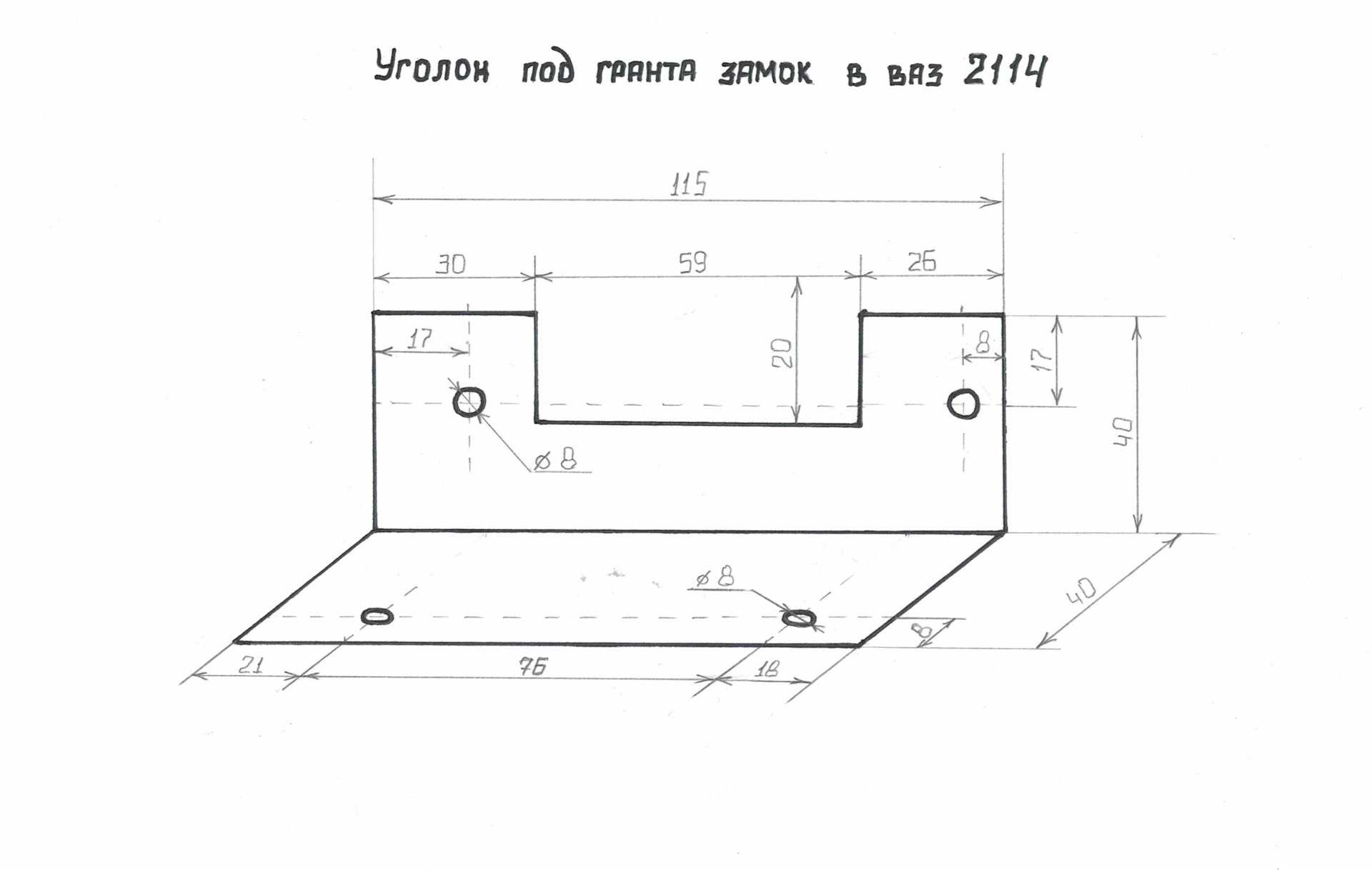

  1. Изготовить крепление из уголка 40 х 40 мм.

  1. Установить заглушку личинки на крышке.
  2. Подключить провода. «Запитаться» от элементов, идущих к дворнику. Один провод (белый с синей полосой) подключается к приводу замка, другой (желтый с голубой полосой) — к концевику.
  3. Установить новое изделие, отрегулировать, убедиться в работоспособности.

После произведенных действий получаем надежный и долговечный механизм, который не откроется самостоятельно и не будет дребезжать.

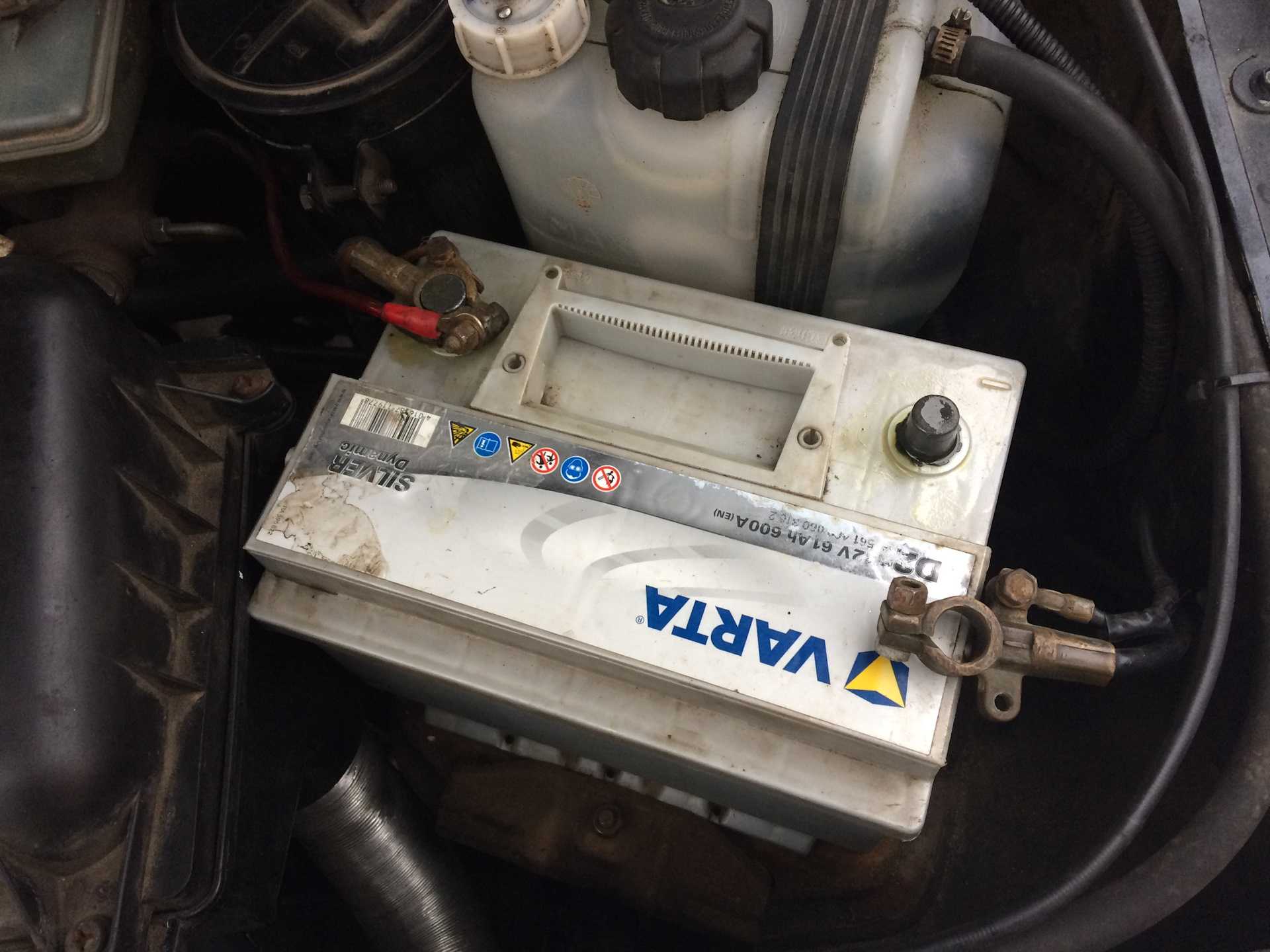

Перед началом работ нужно отсоединять клемму (-) с аккумулятора для безопасности.

Отключение клеммы от аккумулятора

Обзор цен производителей

Наименование / артикул Цена (Руб.)
замок с электроприводом 2191-5606010-10 от 1500
2191-5606452
2191-5605789-00 —/—
2191-5603652 —/—
2191-5604521 —/—
Vartex 56526454 от 1700
Apollo 54654 —/—
FX-F 82665/22 —/—
Monado fd515545 —/—

*цены актуальны состоянием на 09.10.18 года.

Мнения мастеров СТО сошлись воедино в выборе производителя— особой разницы нет. При покупке оригинальной продукции срок эксплуатации оборудования превышает 5 лет. Установка в «кустарных» условиях, некачественное изготовление лишь сокращают период использования оборудования. Зачастую в поломке виноват владелец, нарушая регламент обслуживания автомобиля.

Оборудование багажника электроприводом замка

Электропривод замка багажника можно установить еще одним способом. Для этого понадобится лист стали, из которого изготавливается крепежная пластина. Обивку отсека необходимо аккуратно удалить и прикрутить электропривод к стальной пластине, используя два самореза по металлу. Сама пластина крепится двумя винтами М5. В соответствующее гнездо электропривода вставляем выгнутый конец тяги, а второй ее край зажимаем с помощью плоскогубцев.

В процессе затяжки штока электрического привода нужно добиться открывания замка, для чего регулируется длина тяги с изгибанием ее посередине. Затем следует процесс подключения электрических проводов. В заводском жгуте проводов багажного отсека есть двухполюсная колодка с белым и черным проводами. Белый провод необходимо соединить с синим выводом электропривода, а черный – с зеленым. На этом монтаж механизма завершен.

Интересное по теме:

загрузка…

Кнопка багажника Chevrolet Cruze: замена, ремонт. Вывод кнопки в салон

Во время эксплуатации автомобиля нередки поломки или непредвиденные происшествия с оборудованием машины. Одним из таких неприятных случаев является поломка кнопки багажника автомобиля Chevrolet Cruze.

Ниже в статье указаны возможные поломки узла и способы ее устранения.

Причины почему не работает кнопка

Кнопка открывания багажника на модели Chevrolet Cruze ломается ввиду крайне неудачного расположения. Инженерный просчет, в виде установки элемента с наружной стороны автомобиля, подвергает деталь постоянным воздействиям агрессивной среды.

Во время эксплуатации на копку часто попадает вода, грязь или снег. Это приводит к быстрому разрушению уплотнителей. Иногда случается так, что поездка на мойку может также привести к поломке.

Основными причинами выхода из строя узла становятся такие факторы:

  1. Окисление контактной группы расположенной внутри клавиши. В связи с чем происходит ухудшение реакции элемента на манипуляции водителя.
  2. Короткое замыкание контактных пар. При попадании жидкости или грязи может произойти непроизвольное замыкание рабочих контактов. В дальнейшем по этой причине возможно произвольное срабатывание узла и открытие багажника.

Фундаментом для подобных проблем является два вопроса:

  • неудачное расположение;
  • посредственная герметизация узла.

Замена кнопки открывания багажника

Процедура замены применяется в случае выхода из строя или ревизии. Иногда ремонт неработающей клавиши ограничивается только ее заменой.

Сам процесс технически прост. Для этого потребуется выполнить такие действия:

  1. При помощи ключа открыть крышку багажника.
  2. Далее нужно демонтировать фиксаторы из обшивки. Всего имеется 12 пластиковых элементов, которые очень капризны к приложению силы. Могут сломаться. Следовательно, изымать застежки нужно очень аккуратно.

На торцевой части крышки багажника снимается защитный колпачок замка. Процедура выполняется крайне аккуратно – пластик нежный, боится резких движений.

Следующим этапом производится демонтаж обшивки.

Далее при помощи ключа на «10» необходимо отвинтить крепления монтажной планки подсветки номерных знаков. Эта же деталь располагает на себе кнопку.

Аккуратно разъединяется клеммная колодка клавиши.
Удалить из крышки резиновый уплотнитель электропроводки.
Демонтировать декоративную планку. Крепление элемента выполнено на двух пластиковых защелках. Процедуру легко выполнить при помощи очень тонкой отвертки или аналогичного инструмента. Рекомендуется проявить большую аккуратность во время работ, так как есть вероятность повреждения лакокрасочного покрытия в месте контакта.

Выполнить замену старых элементов новыми. Некоторые специалисты рекомендуют провести модернизацию влагозащиты при помощи нанесения слоя герметика.

Сборку необходимо провести в обратной последовательности.

Артикулы и стоимость оригинальной кнопки и аналогов

Существует несколько разновидностей и аналогов кнопки открытия багажника для автомобиля Chevrolet Cruze в кузове седан. Такое положение дел обусловлено высокой стоимостью оригинальной запчасти, которая начинается от 2000 рублей. Поэтому многие любители пытаются найти аналоги.

Ниже представлены артикулы оригинала и аналога:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
