Как отрегулировать ручной тормоз на калине

Снятие элементов стояночной тормозной системы

Работу по замене троса показываем на примере левого троса. Отворачиваем контргайку и регули­ровочную гайку с тяги рычага стоя­ночного тормоза (см. «Регулировка стояночного тормоза»).

Снимаем уравнитель тросов с тя­ги рычага стояночного тормоза.

Вынимаем передние наконечни­ки тросов из уравнителя и снима­ем его.

Вынимаем наконечник оболочки левого троса из кронштейна. Отсоединяем задний наконечник ле­вого троса от рычага ручного приво­да колодок (см. «Замена колодок тормозных механизмов задних ко­лес»).

Выводим наконечник троса из отверстия щита тормозного меха­низма.

Ключом «на 10» отворачиваем гайку. . и снимаем скобу крепления обо­лочки троса к балке задней подве­ски.

Выводим оболочку троса из дер­жателя на кронштейне крепле­ния балки задней подвески.

Отверткой отгибаем скобу.

. и вынимаем трос из держателя на кузове.

Вынимаем левый трос стояночно­го тормоза из-за защитного экра­на топливопроводов. Аналогично снимаем правый трос стояночного троса. Устанавливаем тросы в следующем по­рядке. Монтируем один из тросов в об­ратной последовательности и встав­ляем его передний наконечник в ура­внитель тросов. Вводим тягу рычага стояночного тормоза в отверстие ура­внителя и заворачиваем на несколько витков регулировочную гайку. Для установки другого троса реко­мендуем изготовить приспособле­ние из металлической трубки дли­ной около 300 мм и отверстием диа­метром 15-16 мм. На одном конце трубки сверлим отверстие и нарезаем в нем резьбу под винт (М4-М6).

Приспособление для установки троса Закрепляем трос в держателях на ку­зове и кронштейне крепления балки задней подвески.

Надеваем трубку на задний нако­нечник троса и фиксируем винтом оболочку троса на наконечнике.

Стержнем (можно использовать вороток из набора торцовых го­ловок) давим на наконечник тро­са, сжимая его пружину. При этом передний наконечник тро­са будет выходить из оболочки и его можно вставить в уравнитель. Дальнейшую установку троса прово­дим в обратной последовательности После замены тросов регулируем стояночный тормоз. Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку с тяги ры­чага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги ры­чага стояночного тормоза (см. выше). Снимаем облицовку рычага стояноч­ного тормоза (см. «Снятие облицов­ки туннеля пола»).

Головкой «на 13» отворачиваем два болта крепления кронштейна рычага стояночного тормоза к тун­нелю пола.

Снимаем кронштейн с выключа­телем сигнализатора стояночного тормоза.

Снимаем рычаг стояночного тор­моза с кронштейном и тягой в сбо­ре, протягивая тягу через резино­вый уплотнительный чехол.

Отверткой поддеваем фиксирую­щую скобу оси тяги. . и снимаем ее

Снимаем ось и тягу с рычага стоя­ночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последователь­ности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»).

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

  • головка на 7 мм и 10 мм
  • трещотка или вороток
  • удлинитель
  • глубокая головка на 13 мм
  • плоскогубцы или длинногубцы
  • отвертка с плоским лезвием
  • проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. проводится в обратной последовательности.

Ручник – это один из компонентов тормозной системы автомобиля. Стояночный тормоз предотвращает самопроизвольное движение при парковке транспортного средства. Регулярное обслуживание и регулировка ручника помогают избежать неприятностей при стоянке на подъёме или спуске. Отрегулированный стояночный тормоз должен обеспечить удержание автомобиля на уклоне в 25 градусов.

В Ладе Калина установлен тормозной привод ручника в виде двух тросов. Усилие от рычага стояночного тормоза через тягу передаётся по двум тросам на задние барабанные колодки. При затяжке ручника в верхнее положение колодки разжимаются и фиксируют тормозной барабан. В этом положение колесо не прокручивается.

Возможные причины неполадок ручника

Существует несколько причин неправильной работы ручника на Ладе Калина. Ниже приведены основные:

  1. Езда с затянутым рычагом стояночного тормоза. Достаточно совершить одну поездку. Тормозные колодки в таком режиме изнашиваются быстрее. После «поездки на ручнике» придётся подтягивать и регулировать стояночный тормоз.
  2. Закусывание тросиков. В автомобиле они проходят по днищу кузова. Тросы ручника эксплуатируются в экстремальных условиях. На них действуют грязь, влага, перепад температуры.
  3. Неисправность храпового механизма или закусывание рычага стояночного тормоза.

Как заменить трос ручного тормоза

В случае когда проблема с неработающим ручником не решается обычной его подтяжкой, скорее всего, придётся заменить трос, который может попросту слишком сильно растянуться — это особенно актуально для изделий не самого высокого качества. А также проведите внешний осмотр левого и правого тросов на предмет износа и повреждений, так как, возможно, имеет место разрыв. Если причина для замены есть, значит, нужно подготовить соответствующий инструмент и приступать к работе.

Для снятия старых тросов ручника и установки новых аналогов вам понадобятся такие приспособления:

  • ключ-головка на «7» и на «10» (желательно с трещоткой);
  • два рожковых ключа на «13»;
  • отвёртка с плоским лезвием;
  • плоскогубцы;
  • любая проникающая смазка (например, WD-40).

Перед началом ремонтных работ необходимо установить заднюю часть автомобиля в подвешенное состояние, чтобы задние колёса могли беспрепятственно крутиться. Потом снимите оба тормозных барабана — без этой операции замена невозможна.

Итак, Калины выглядит следующим образом:

  1. Сначала отсоедините тепловой экран глушителя и отведите в сторону трубу глушителя так, как это указано выше в инструкции по регулировке ручника.
  2. Получив доступ к регулировочному механизму, воспользуйтесь двумя ключами на «13», чтобы открутить обе гайки центрального штока.
  3. Теперь извлеките тросы из планки уравнителя и кронштейнов, расположенных слева и справа на днище. Если они закисли в посадочном месте, предварительно обработайте проникающей смазкой.
  4. Далее, отведите отвёрткой рычаг привода тормозной колодки и при помощи плоскогубцев отсоедините от него наконечник троса.
  5. Вытащить трос из отверстия в кожухе тормозного барабана не так просто — сначала это место нужно обработать проникающей смазкой. Подождите некоторое время и вытащите трос, предварительно немного его расшатав.

Именно так проводится демонтаж обоих тросов. По его завершении подготовьте новый комплект и установите его в порядке, обратном снятию. В конце не забудьте отрегулировать натяжение троса.

4 года назад

Добро пожаловать!

Со временем трос ручного тормоза вытягивается и наступает момент, когда он уже просто не может держать тормозные колодки сзади.

Этот трос идёт от стояночного тормоза, проходящего под днищем, до задних тормозных колодок, к которым он прикреплён. Поднимая вверх ручник, вы приводите в движение задние колодки, соприкасаясь со стенками тормозного барабана, следовательно происходит трение. Колодки намертво прижимаются к барабану, не давая ему сдвинутся с места, ограничивая движение задник колёс. При ослаблении троса тормозные колодки не притягиваются к барабану, трение осуществляется с меньшей силой, а значит ручной тормоз с каждым разом всё хуже держит машину.

Примечание!

Для регулировки троса ручника вам понадобятся следующие инструменты: вороток с накидной головкой, удлинитель накидной головки, основной набор гаечных ключей, смазка наподобие WD-40.

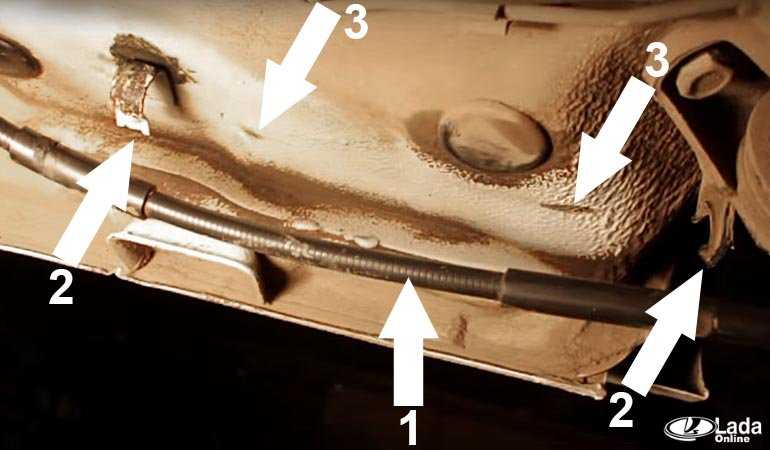

Местонахождение троса

На классических автомобилях 2106, 2107 и т.д. ставилось два троса, однако задний был единым целом и шёл сразу на оба задних колеса. В Калине немного по-другому, здесь каждый трос ведёт на отдельное заднее колесо (на схеме указан красной стрелкой), совмещаются за счёт уравнительной планки (синяя стрелка). С помощью регулировки этой планки вы настроите ручник.

Когда регулировать?

В случае сильного вытягивания, износа задних колодок. Качественный трос гораздо дольше служит и вытягивается на меньшую длину.

Вы когда ни будь обращали своё внимание, сколько щелчков делает ручной тормоз во время поднятия? Натянутый ручной тормоз обязательно должен выполнить в районе 2-4 щелчков, а в повседневной езде, когда трос уже немного вытянулся 2-8 щелчков, не более. В случае превышения указанного количества срочно регулируйте трос, иначе ручник уже не будет держать автомобиль в неподвижном состоянии

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. “Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Признаки неисправности

Ручник — только одна из составляющих тормозной системы автомобиля. Немало водителей им практически не пользуются. Тем не менее его ненадлежащая работа серьезно снижает безопасность и не позволяет пройти техосмотр.

Чтобы реагировать своевременно, необходимо понимать, когда требуется подтянуть трос, а в каких ситуациях его лучше ослабить.

В первом случае поступите так:

  • остановитесь на уклоне;
  • задействуйте рычаг;
  • если авто неподвижно, то работа ручника безукоризненна.

Когда же машина начала съезжать, подтяните тормоз максимально. Если данное действие не приносит эффекта, то придется заняться ремонтом.

Второй способ проверки таков:

  • натяните стояночный тормоз Калины до отказа;
  • перейдите на первую передачу;
  • отпустите сцепление.

Заглохший двигатель подтверждает, что ручник исправен. В противном случае автомобиль продолжит медленно ехать.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Порядок действий прост:

  1. Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
  2. Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
  3. Опустите рычаг ручника.
  4. Снимите глушитель с резиновых подушек.

Признаки неполадок стояночного тормоза

При поломке «ручника» неполадки проявляются следующим образом:

  • автомобиль не сохраняет фиксированное положение на ровной или наклонной горизонтальной плоскости, катится вперед или назад;
  • рычаг управления «ручником» невозможно установить в исходное или рабочее положение.

Проверить наличие поломок в системе стояночного тормоза можно без попыток зафиксировать машину «ручником» на склоне. Требуется завести мотор, включить первую передачу и перевести рукоятку стояночного тормоза в крайнее рабочее положение. Теперь нужно постепенно отпускать педаль сцепления; если «движок» глохнет — ручник исправен; если авто начинает медленно двигаться — налицо неполадки описываемого узла.

Неисправности вынуждают натягивать тормозной тросик или менять его. Тросы, обычно, продаются комплектами по 2 штуки. Цена комплекта для «Калины» не превышает 500 рублей. Считается, что если автомобиль скатывается на уклоне в 25%, то тросик нужно менять на новый.

Инструмент для работы

Любая работа, связанная с ремонтом и обслуживанием автомобиля, требует, как правило, использования определённого набора инструментов, и натяжка ручника на Калине не является исключением из общих правил. Инструменты:

  • ключи № 10 и № 13;
  • головка с удлинителем № 13;
  • трещотка.


Конечно, можно обойтись и минимумом, например, двумя рожковыми ключами, но таким инструментом будет работать не очень-то удобно, да и дело не ускорится.

Конечно, можно просто подняв домкратом авто, и поставить его на козелках или колодках. Это, правда, не совсем безопасно, да и работать так не очень удобно. Лучшими решениями являются:

  1. Осмотровая канава.
  2. Подъёмник.
  3. Эстакада.

Для того, чтобы произвести натяжку ручника на Калине, нужно загнать машину на эстакаду или осмотровую канаву (автовладелец едва ли имеет подъёмник). Дальнейшая последовательность действий:

  1. Включить первую передачу и полностью отпустить стояночный тормоз.
  2. Находясь под машиной, надо первым делом посредством ключа на 10 открутить все четыре болта, которые крепят защитный кожух устройства.
  3. Для того, чтобы было удобнее работать, нужно снять с крюка крепления глушителя резиновую подвеску — «пряник» на сленге водителей.
  4. Защитный кожух необходимо сдвинуть вперёд, обеспечив доступ к регулировочному узлу, который служит для того, чтобы подтянуть ручник на Калине. На СТО слесари используют специальный длинный ключ с шарнирным соединением, чтобы не снимать с подвеса глушитель и ускорить весь процесс.
  5. Потом надо зафиксировать рожковым ключом № 13 регулировочную гайку. Далее головкой на 13 открутить контргайку, которая и обеспечивает надёжную фиксацию регулировки. Проворачивая регулировочную гайку в направлении закручивания, подтягивают трос. Время от времени надо проверять количество щелчков храповика натяжного устройства. Доведя количество таковых до четырёх-пяти, стоит проверить ручной тормоз в действии.
  6. Приподняв домкратом задние колёса, нужно провернуть каждое поочерёдно. При этом тормозные барабаны должны вращаться свободно, чуть задевая тормозной барабан — это будет слышно — а при подтяжке троса полностью вращение колёс руками не представляется возможным. Или можно попытаться, опустив задние колёса и убрав домкрат, сдвинуть машину с места при натянутом тросе — все эти способы уже описывались выше.

Возможно, что всё же придётся ещё подтянуть ручник на Ладе Калине или, наоборот, ослабить, чтобы добиться правильной регулировки.

Если всё в порядке, то нужно затянуть контргайку головкой, придерживая при этом регулировочную гайку, для того, чтобы не сбилась регулировка.

После этого ставится на место кожух.

При затяжке гаек, крепящих кожух, делать это следует без излишнего фанатизма, дабы не оторвать шпильки, которые крепятся к днищу кузова. Они приварены точечной сваркой и могут не выдержать слишком большого усилия.

Перед закручиванием гаек следует не забывать о том, что под каждую из них надо поставить по одной гроверной шайбе — это предотвратит самоотвинчивание.

Для того, чтобы работа шла быстрее, проще и не приходилось вылезать без конца из осмотровой канавы, пересаживаясь в салон машины для проверки натяжки троса путём подсчёта щелчков, желательно иметь напарника, который поможет в этом несложном деле.

Бывает, что, несмотря на правильность действий, отрегулировать стояночный тормоз не получается. Возможные причины в таком случае следующие:

  • износ тормозных колодок задних колёс;
  • износ тормозных барабанов задних колёс;
  • предельный износ троса или его заклинивание.

Для того, чтобы понять причину, нужно снова поднять домкратом задние колёса, поставив автомобиль на первую скорость.

Сняв барабаны, убедиться в исправном или нет состоянии тормозные колодки и барабаны. Толщина накладок должна быть не менее четырёх миллиметров, а износ барабанов — не запредельным.

Если и здесь всё нормально, то потребуется замена троса ручного тормоза.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Привод стояночного тормоза осуществляется обычно через трос его натяжением рукой от рукоятки рычага, однако некоторые автомобили могут иметь ножное педальное управление стояночным тормозом. Примером может служить автомобиль Фаэтон фирмы Фольксваген.

Привод троса педального управления состоит из педали, барабана, тросов торможения и растормаживания, петлевой пружины.

Прилагаемая к педали сила передается тросом на уравнитель, расположенный под днищем автомобиля. Уравнитель распределяет приводное усилие между двумя тросами, приводящими в действие задние тормозные механизмы.

Рис. Привод тросового стояночного тормоза барабанного типа: 1 – педаль стояночного тормоза; 2 – барабан; 3 – петлевая пружина; 4 – крепление наконечника троса; 5 – пластмассовая пружина; 6 – трос торможения; 7 – трос растормаживания; а – затормаживание; б — растормаживание

При нажатии на педаль тормоза петлевая пружина прижимается к барабану, увеличивая силы трения о него и противодействуя перемещению педали в обратном затяжке тормоза направлении. В результате производится практически бесступенчатое и бесшумное фиксирование педали. Нажатие на тормозную педаль вызывает поворот барабана и натяжение троса торможения.

Чтобы разблокировать стояночный тормоз, необходимо рукой нажать на специальный рычаг. При нажатии на рычаг устройства растормаживания наконечник его троса подтягивается вверх. В результате петлевая пружина разжимается, освобождая при этом барабан, и педаль возвращается в исходное положение. Этот принцип позволяет производить растормаживание с минимальными усилиями.

Рис. Схема работы петлевой пружины: а – затяжка тормоза; б — растормаживание

Педальное управление может быть и сегментного типа. Педаль 1 стояночного тормоза соединена с тросом через зубчатую рейку 9. Одна сторона зубчатой рейки жестко связана с тросом 13. Зубчатая рейка ходит в направляющем рычаге 8, который шарнирно соединен с зубчатым сегментом 3. Направляющий рычаг прижимается к зубчатой рейке под действием нажимной пружины 7 и стопорит рейку на педали стояночного тормоза. Этим обеспечивается жесткая связь между педалью и тросом.

При нажатии педаль приводит трос стояночного тормоза 13. В нажатом состоянии педаль фиксируется храповиком 4, который входит в зацепление с зубчатым сегментом 3, неподвижно соединенным с педалью. Храповик подвижно закреплен на кронштейне педали и прижимается к зубчатому сегменту пружиной. При зафиксированной педали приводной трос остается натянутым. Через разжимной механизм натянутый трос прижимает обе колодки стояночного тормоза к тормозному барабану и автомобиль удерживается стояночным тормозом.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Если таковых больше, то это верный сигнал того, что настала пора его регулировки.

Другие способы проверки:

  1. Поставив машину на ровную площадку, нужно натянуть ручник на Ладе Калине. Рычаг переключения передач следует установить в нейтральное положение. Далее нужно попытаться сдвинуть автомобиль с места. Если эта попытка удалась, то регулировку ручника на Калине нужно произвести, не откладывая это мероприятие в долгий ящик.
  2. Старый, как мир способ: попытаться тронуться с места при затянутом стояночном тормозе. Если машина будет «вставать на дыбы» — попытку следует прекратить, поскольку в таком случае натяжка ручника на Калине в полном порядке. Этот метод, правда, не все одобряю. Но с таким сталкивались все, кто хоть раз да забыл о ручнике, когда трогался с места.

Можно ещё, завесив колёса, попытаться провернуть их поочерёдно самостоятельно при затянутом ручнике. Если колесо крайне тяжело прокрутить, то тормоз не нуждается в подтяжке, а когда чересчур легко — то пора это исправить.

Устройство стояночного тормоза

Ручной тормоз большинства автомобилей имеет простую конструкцию и понятный принцип действия. Основными элементами этого механизма являются:

  1. Механический привод.
  2. Основной функциональный узел.
  3. Система управления.

В качестве механического привода стояночного тормоза выступает металлический трос, воздействующий на тормозные колодки или трансмиссионный механизм (в зависимости от конструкции авто).

Механизм ручного тормоза включает коромысло, обеспечивающее равномерность натяжения троса на задние тормозные колодки. В состав функционального узла входят тормозные колодки задних колес автомобиля, которые приводятся в движение, как с помощью рычага стояночного тормоза, так и тормозной педалью. Такая конструкция упрощает управление автомобилем и обслуживание тормозной системы.

Работа ручника обеспечивается системой управления, включающей рычаг стояночного тормоза с храповиком, который управляет степенью натяжения троса. Как правило, рычаг ручника находится в салоне авто между сидениями водителя и переднего пассажира. В моделях автомобилей, которые оснащены автоматической трансмиссией ручника, функции рычага выполняет ножная педаль.

При включении стояночного тормоза на щитке приборов загорается соответствующая лампочка. Такой датчик служит напоминанием водителю о том, что до начала движения следует снять автомобиль с ручника. Некоторые модели авто оборудованы звуковым сигналом, который включается при начале движения машины, если затянут стояночный тормоз.

Как отрегулировать трос стояночного тормоза на ВАЗ 1117-ВАЗ 1119?

1) Многие люди боятся лезть в свой автомобиль, хотя ничего в этом плохо нет главное не применять при работе слишком грубую силу, но сейчас не об этом, вернёмся по ближе к теме. Во-первых вам нужно будет загнать автомобиль на смотровую яму и уже от туда открутить четыре гайки (Пронумерованы они на фото ниже) которые крепят металлический кожух и после чего вам нужно будет подвинуть этот кожух в переднюю часть автомобиля.

Примечание! Данный кожух предохраняет механизм ручника от попадания на него соли и частичек воды которые его могут быстро деформировать и привести в негодность, а находится он как вы уже заметили в передней части автомобиля чуть выше глушителя практически рядом с двигателем!

Кстати так как это днище автомобиля, то и вся грязь и вода попадает на эти гайки так скажем бес проблем и со временем они закисают и ржавеют, в связи с этим отвернуть их становиться очень сложно, как уже было сказано ранее грубую силу применять не нужно потому что просто напросто можно обломить шпильки или сорвать грани на гайках в связи с чем появятся у вас проблемы при обратной установке этого металлического кожуха, поэтому запаситесь какой ни будь смазкой наподобие WD-40 и нанесите её на все гайки и особенно на резьбовую часть шпилек, после этого дайте смазке немного в питаться и аккуратно не спеша выверните все четыре гайки которые крепят этот кожух!

2) Когда гайки будут откручены, как было уже сказано ранее вам нужно будет взять руками этот кожух и подвинуть его в переднюю часть автомобиля (Двигать нужно до того, пока вы не увидите механизм стояночного тормоза, который для наглядности изображён на маленьком фото ниже), но чтобы увидеть полностью этот механизм ручного тормоза, рекомендуем вам снять глушитель с боковой подушки как показано на большом фото ниже, просто если вы этого не сделаете то отодвигать металлический кожух будет намного тяжелее.

Примечание! Будьте аккуратный с глушителем не обожгитесь об него, особенно если ваш двигатель прогрет до высокой или просто находится в рабочей своей температуре!

3) И в завершение когда все будут сделано и вы будете иметь полный доступ ко всему механизму, тогда возьмите в руки гаечный ключ или что вам будет более удобней и с его помощью сперва расконтрите две гайки (Расконтривание гаек, это когда одну крутишь к примеру по часовой стрелки а другу против, в общём в две разные стороны в связи с этим они выходят из зацепления и могут дальше крутиться, просто если гайки будут законтрены то одну из них вы уже вряд ли отвернёте без их расконтривания), а после этого вам нужно будет вращать регулировочную гайку (Указана красной стрелкой) в какую вам нужно сторону, то есть если вам надо подтянуть ручник тогда закручивайте гайку чтобы она двигала ту самую уравнительную планку о которой говорилось выше (Указана синей стрелкой), а если вам вдруг понадобится ослабить ручник (К примеру перетянули), тогда вам нужно будет уже открутить регулировочную гайку.

Примечание! Когда всё будет сделано и вы добьётесь тех самых 2-4 щелчков, тогда завершите свою работу и обязательно законтрите обе гайки вместе, но для законтривания регулировочную гайку уже трогать не нужно, то есть просто с помощью гаечного ключа докрутите до регулировочной гайки контр гайку которая указана зелёной стрелкой на фото выше и после чего законтрите их так, чтобы во время езды регулировочная гайка не отвернулась!

Дополнительный -ролик: Более подробней о том как можно будет отрегулировать механизм стояночного тормоза, смотрите в видео-ролике который размещён чуть ниже:

Сейчас будет рассмотрено, как совершить регулировку ручника на «Лада Калина»: подтянуть либо ослабить трос.

  • 5.1 Список инструментов
  • 5.2 Порядок действий
  • 5.3 Видео: Как подтянуть либо ослабить ручной тормоз на авто семейства ВАЗ
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
