Замена салонного фильтра ваз 2114

В замене салонного фильтра -2114 нет ничего сложного

Итак, с назначением данной детали мы разобрались, равно как и с примерным сроком ее эксплуатации. Теперь самое время рассмотреть саму процедуру замены. Как уже говорилось выше, ничего сложного здесь нет. Работа нетрудоемкая, и много времени на нее не потребуется. Соответственно, все можно сделать своими руками.

Для того чтобы заменить фильтр, нужно знать, где он находится. В «четырнадцатой» модели конструкторы расположили данную деталь под капотом. Фильтр находится под решетками воздухозаборников – если смотреть на лобовое стекло, то примерно посередине, возле моторчика стеклоочистителя. Найти его несложно. Фильтр скрывается под пластиковым кожухом черного цвета – его еще называют «жабо».

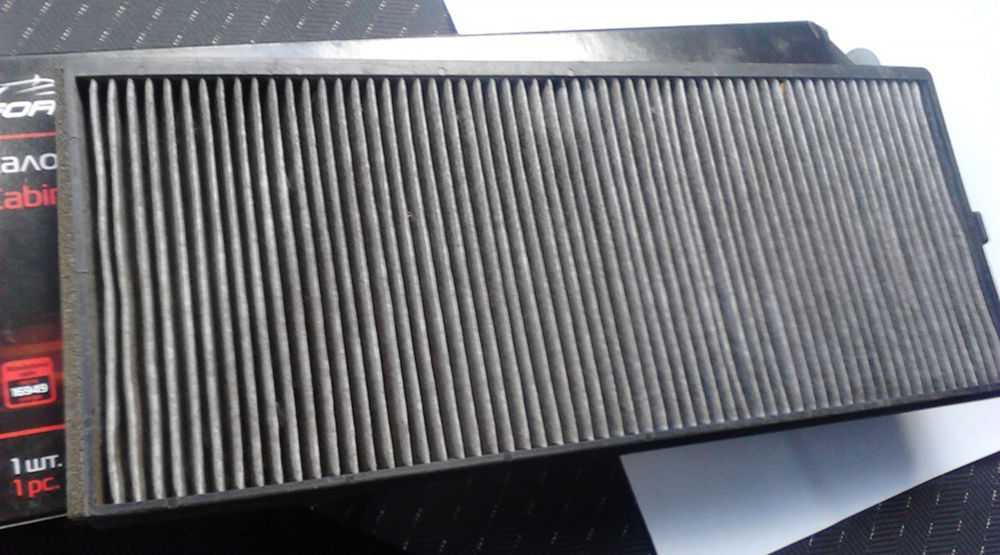

Устройство фильтра очень простое. Состоит он всего лишь из 3-х частей:

  • защитный кожух;
  • пластиковый каркас, имеющий структуру сетки;
  • специальная бумага и гофра, изготовленная из этого материла.

Производитель рекомендует устанавливать на ВАЗ-2114 модель под названием ВФ-014. Впрочем, это можно назвать просто советом.

В настоящее время выбор фильтров салона в торговых точках очень большой. Соответственно, подобрать нужный вариант вы сможете без особого труда.

Итак, новый фильтр приобретен, и месторасположение старого известно. Все – можно приступать непосредственно к процедуре замены. Для этого нам понадобится еще ветошь, крестообразная отвертка и нож. Открываем капот и снимаем уплотнитель, а также фиксирующие устройства. Далее следует открутить саморезы. После этого вам нужно будет извлечь имеющиеся здесь пластиковые заглушки. Удобнее всего данную операцию делать с помощью ножа. При этом не забывайте об аккуратности. Во-первых, заглушку легко сломать. Во-вторых, из-за резкого движения она способна упасть в моторный отсек, или улететь куда-то в сторону. После того как все заглушки сняты, можно откручивать оставшиеся саморезы.

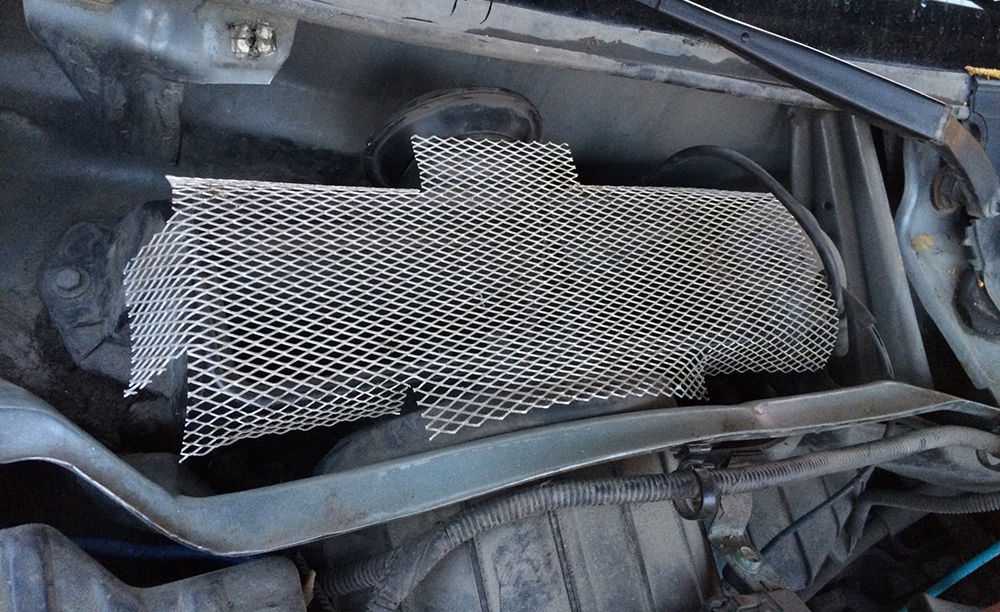

Далее отсоединяем жабо и убираем пластиковую сетку. Все – мы уже добрались до фильтра. Извлекаем старый, и устанавливаем на его место новый. После этого собираем все назад. Несложно догадаться, что делается это все в обратном порядке. Перед тем как ставить новый фильтр, тщательно протрите там все заранее приготовленной ветошью. Останавливая деталь, не забудьте прижать его к корпусу. Некоторые автолюбители советуют фиксировать фильтр с помощью мастики. Нужно это делать, или нет – выбор за вами. Никаких весомых аргументов ни «за», ни «против» здесь не приводится.

Некоторые особо экономные автолюбители вместо того, чтобы ставить новый фильтр, просто очищают старый с помощью пылесоса. Это уже явный перебор. Во-первых, сам фильтр стоит недорого, и слишком много сэкономить здесь не получится. Во-вторых, из-за усталости материала повредить его очень легко. В итоге ваша защита салона окажется дырявой. Так что лучше не быть настолько экономным, а просто приобрести новый фильтр.

Возможно, стоит рассмотреть и такой вариант, как адаптер. Его используют, как правило, в том случае, если часто приходится ездить по пыльным дорогам, и фильтр попросту не справляется со своей обязанностью. Производители утверждают, что применение адаптера дает сразу несколько преимуществ. Например, он продлевает срок службы фильтра. Помимо этого, адаптер исключает возможность отложения внутри салона грязи. Он позволяет поставить фильтр более современной конструкции, соответственно, воздух в салоне будет еще немного чище. Стоит адаптер недорого, и купить его можно во многих магазинах. Поэтому он получил достаточно широкое распространение. Впрочем, ставить такой адаптер на свой автомобиль или нет, решает сам владелец.

Замена салонного фильтра lada 2109 (ваз 2109)

Задача салонного фильтра заключается в очистке поступающего снаружи воздуха от всевозможных загрязнений, пыли, запахов. Каждый современный автомобиль оснащается подобным компонентом. А вот ВАЗ 2109 заводом фильтра лишен.

В автомобилях ВАЗ 2109 воздуха поступает через коробку воздухопритока в вентилятор печки. Из-за этого отопитель регулярно загрязнен листьями, всевозможным мусором, которого на дороге хоть отбавляй. Мелкие частицы попадают непосредственно в салон. И этим приходится дышать водителю, пассажирам.

Как решить проблему

Очевидно, что загрязненный воздух внутри салона ВАЗ 2109 — это серьезная проблема для автовладельцев. В такой ситуации оставлять все как есть нельзя. Нужно предпринять меры для устранения такого недостатка.

Специально для девяток разработали адаптер — это аналог салонного фильтра, представленный в виде решетки из пластика с закрепленными на ней фильтрующими элементами. осуществляется на кожух вентилятора отопителя на участке, где происходит забор воздуха.

Зачем нужен салонный фильтр в машине

Главное предназначение компонента – очистка воздуха, поступающего извне в автомобиль. Для полноценного забора воздушного потока машина оснащена каналами (рукавами), захватывающими потоки в процессе движения.

В таблице приведены вещества, которые могут повлиять на состояние здоровья водителя и пассажиров, с соответствующими им классами опасности:

Очистительный элемент помогает фильтровать воздух, поступающий из системы кондиционирования. Модели бюджетного сегмента имеют объединённые воздушные каналы подачи и циркуляции потоков.

Но зачем нужен фильтр, если двери систематически открываются, а на стыках всё равно зазоры? Объяснение есть: наибольшее количество токсических веществ поступает в салон в процессе движения, при плотном потоке транспорта. Допустимая норма превышается в 10 – 12 раз, в «спокойном» состоянии автомобиля концентрация 3.0%. При такой концентрации нет угрозы организму человека, его дыхательной системе.

Давайте рассмотрим пошаговую инструкцию по изготовлению адаптера для ВАЗ 2114 своими руками

Перед тем, как начать работу, нужно изготовить трафарет. Для этого, распечатайте уже готовые чертежи, которые имеют соотношение 1:1. Обязательно используйте для распечатки листы формата А4. После того, как все чертежи будут у Вас на руках, нужно будет вырезать каждую деталь, и далее использовать ее размеры как образец.

Далее, вырезанные из бумаги трафареты, следует приложить к нержавейке, и обвести карандашом. Потом, аккуратно вырезать по контуру, используя для этого ножницы по металлу. На местах изгибов, маркером проведите штрихованную линию. Когда всё будет готово, зажмите деталь в тисках, и аккуратненько загните ее по линии. Выровнять угол изгиба поможет деревянная или резиновая киянка. Не в коем случае не используйте металлический молоток, так как нержавейка довольно тонкий материал, и запросто может деформироваться от удара.

После того, как детали будут полностью подготовлены, в них нужно будет просверлить дырки под крепление. Места, где они будут располагаться, обозначены на трафаретках. Аккуратно перенесите их на заготовку из нержавейки.

Изготовление устройства из нержавейки

Теперь, все части готовы. Осталось только скрепить их между собой с помощью болтиков. На местах стыков, используйте силикон или жидкую резину в качестве уплотнителя. Полученную конструкцию можно устанавливать в подкапотное пространство автомобиля. Для более легкой установки, рекомендуется снять пластиковую защиту, которая устанавливается на автомобилях ВАЗ 2114, для избежание попадания листьев под капот.

После установки, также следует проработать все щели герметикой, чтоб избежать пропускания воздуха. Иначе, толку от такого адаптера не будет.

Адптер и его преимущества

Чтобы решить проблему отсутствия эффективной очистки воздуха в салоне на автомобилях ВАЗ-21099, самым правильным решением будет установка адаптера. Причём отыскать этот адаптер или переходник под полноценный фильтрующий элемент не сложно. Проще всего приобрести его через проверенных поставщиков. Такие детали не пользуются популярностью среди мошенников, пытающихся подделывать адаптеры. Потому подавляющее большинство предложений имеют достойное качество. Подобный адаптер широко представлен в продаже, стоит около 2 тысяч рублей. Да, можно попытаться сэкономить, и попробовать сделать конструкцию своими руками. Но тут есть ряд подводных камней, которые могут не оправдать ваши вложения в разработку собственного переходника. То есть объективно более правильно и рационально купить готовый адаптер от производителя. Это позволит эксплуатировать ваш ВАЗ-21099 с салонным фильтром хорошего качества и высокой эффективности.

Монтироваться переходник будет на место штатного кожуха, закрывающего электромоторчик печки на ВАЗ-21099. Причём для монтажа подойдут штатные отверстия. Ничего дополнительно сверлить и демонтировать половину салона вам точно не придётся. Конструкция адаптера под салонный фильтр представлена в виде 2 частей. Это сделано для более удобного монтажа, поскольку работать предстоит в достаточно ограниченном пространстве коробки воздухопритока. Сам короб переходника выполнен в виде достаточно объёмного изделия, основой которого выступает покрытый порошковой краской металл. Хотя в продаже также можно встретить аналоги, которые изготовлены из оцинкованной стали. Принципиальной разницы между ними нет.

Части адаптера делятся на заднюю и фронтальную. Именно в последнюю вставляется салонный фильтр. На плоскостях стыков двух частей переходника предусмотрено наличие резиновых уплотнителей. Они позволяют обеспечить нужную степень герметизации корпуса при его сборке. Тем самым кожух не даёт проникать внутрь воде, влаге, дополнительно защищая сам электровентилятор печки. Аналогичные уплотнители имеются на нижней плоскости конструкции переходника. Борта по фронтальной части не дают воде попадать на фильтр, когда автомобиль находится на мойке или едет под проливным дождём. Ориентирована конструкция таким образом, чтобы фильтр располагался вперёд по ходу движения автотранспортного средства. Это позволяет использовать гофрированные или гармошковые салонные фильтры, как раз применяемые на автомобилях ВАЗ-2110. Помимо самой металлической конструкции, вы также получаете в комплекте все необходимые крепления и инструкцию от производителя.

Адаптер можно считать модернизированным кожухом электровентилятора печки. За счёт установки переходника появляется возможность применения салонных фильтров, предназначенных для десятого семейства АвтоВАЗ, то есть для ВАЗ-2110. Сами фильтры недорогие, потому суммарные затраты на покупку все компонентов будут незначительными. Устанавливая адаптер или переходник под полноценный салонный фильтр на свой автомобиль ВАЗ-21099, вы получаете ряд преимуществ. А именно:

  • В салоне будет всегда чистый и безопасный воздух. Это обусловлено хорошей работой самого фильтра, который сможет задерживать мелкий мусор, пыль и дым, идущий из выхлопных труб и из-под колёс впереди идущих автотранспортных средств.
  • Повышается эффективность прохождения воздуха через фильтр с одновременной высокоэффективной очисткой. То есть потоки воздуха станут интенсивнее, зимой салон сможет прогреваться быстрее, коэффициент полезного действия вашего электровентилятора печки возрастёт. Обусловлен такой эффект тем, что новый салонный фильтр имеет минимальное сопротивление воздуха. Это объясняется материалом изготовления и продуманной конструкцией расходника.
  • Имея в подкапотном пространстве адаптер, на замену самого фильтра, находящегося внутри, будет уходить буквально несколько минут. Это сделает обслуживание системы фильтрации салонного воздуха максимально простым и доступным даже новичкам.
  • Элементарная установка. Чтобы поставить на своё новое место адаптер под салонный фильтр, потребуется выполнить минимальный объём демонтажных работ с последующей не менее простой обратной сборкой.

Как стать обладателем адаптера

Адаптер позволяет серьёзно усовершенствовать систему вентиляции, поэтому для многих владельцев этого хетчбека вопрос, как стать его обладателем, является достаточно актуальным. Рассмотрим все доступные варианты:

  • покупка готового девайса в интернете хороша тем, что вы получаете высококачественное изделие. Такой адаптер производится из достаточного толстого металла и окрашивается порошковым способом. Недостатком такого способа можно назвать высокую стоимость (расходы на доставку тоже могут оказаться немалыми);
  • заказ у местных мастеров обойдётся вам намного дешевле, но с гарантией здесь будет не так хорошо, да и качество будет явно пониже;
  • можно изготовить адаптер самостоятельно – в этом случае вам придётся потратиться только на расходные материалы, но само изготовление отнимет немало времени и сил. Качество изделия будет зависеть только от вас, от ваших умений и наличия соответствующего инструмента.

Как поменять своими руками?

Если устройство для очистки не может эффективно фильтровать воздушный поток, поступающий в салон автомобиля с двигателем инжектор, необходимо сменить устройство. Заменить фильтр можно самостоятельно или с помощью специалистов. Поскольку эта процедура несложная, ниже мы расскажем, как ее осуществить своими руками.

Пользователь Алексей Романов предоставил ролик, в котором показан процесс демонтажа фильтрующего устройства на «четырке».

Инструменты и материалы

Что надо приготовить:

  • новое очистительное устройство;
  • отвертку с крестовым наконечником;
  • чистые тряпки;
  • герметичный клей.

Алгоритм действий

Как снять и поставить новый фильтр:

  1. Остановите двигатель и откройте капот машины. Найдите место монтажа фильтрующего устройства. Выполните снятие уплотнительной резинки вместе с креплениями.
  2. Отверткой с крестовым наконечником выкрутите саморезы, фиксирующие кожух, расположенный в районе центра ветрового стекла. Саморезы фиксируются гайками.
  3. Извлеките пластмассовые заглушки из посадочных мест.
  4. Выполните снятие пластмассового кожуха системы отопления. Демонтируйте сетку, расположенную внутри. Так вы сможете получить доступ к очистительному элементу. Демонтируйте его и установите новый фильтр. Чтобы установить устройство, сначала монтируется само изделие, после этого устанавливается жабо и фильтрующие элемент прижимается к нему. Перед выполнением монтажа промажьте места состыковки кожуха с кузовом транспортного средства, для этого используйте герметик. Это позволит жабо наиболее плотно прилегать к фильтру.
  5. Закрутите обратно саморезы. Процедура замены и установки нового фильтра завершена.

Адаптер своими руками для салонного фильтра

Приветствую! Наверное, никого не удивлю этой записью, но некоторые моменты и нюансы постараюсь раскрыть… Начитавшись про то, какая полезная штука адаптер салонного фильтра, решил сделать его сам, тем более, что все составляющие для этого имеются.

В процессе изготовления внёс некоторые изменения, которые сам и придумал. Адаптер сделан из б/у оцинковки толщиной 0,5 мм, она была немного со следами ржавчины, которую счистил лепестковым кругом на болгарке, обработал хорошенько преобразователем, затем грунтовка и краска 2 слоя. Уплотнитель использован Е-образный на самоклейке.

Все детали между собой крепились болтиками 3 мм, части соединялись болтиками на 4 мм. Крепление к корпусу — те же саморезы, которые крепили стоковый козырёк. Нервов, конечно, пришлось потратить прилично, особенно при установке ))). В конечном итоге остался очень доволен ))). Должен заметить, что все изменения и подгонки были сделаны применительно к машине украинского производства ))).

Затраты: фильтр — 60 грн., уплотнитель (нужно 2 метра) — 10 грн.

Для начала распечатал чертежи, предоставленные TsarOff-Kh, в масштабе 1:1. Затем перенёс на картон (для изготовления модели) немного нестандартным способом — с помощью иголки методом *наколки* ))). Этим добился минимальных искажений.

В дело шло всё — картон для колготок. Отверстия от иголки удобно соединять ручкой, получается довольно точно.

Все детали вырезаны.

Задняя часть в сборе.

Средняя часть вместе с рамкой. В красном кружке показан узел, который собран неправильно, ниже на фото всё исправлено ).

Передняя часть, или рамка.

Макет в сборе.

С другого ракурса.

Затем детали были перенесены на металл и вырезаны. Для изгиба использовал 2 уголка с ровными гранями, зажимал в тиски. Гнул через ровную рейку из берёзы, ударяя по ней молотком. Качество изгибов — отличное. Перед грунтовкой детали были предварительно собраны, чтобы убедиться, что всё становится как надо. Потом разобрал и загрунтовал.

Маленькие доработки — углы на рамке закруглил, чтобы не царапать ничего, *хвосты* на деталях немного загнул, чтобы получилось что-то типа *замка*. Для этого надо при вырезании из металла заблаговременно добавить по 5 мм. запаса.

Покрасил. Тут нужно заметить, что благодаря тому, что детали были аккуратно вырезаны и точно состыкованы, щелей между ними не было, что позволило обойтись без герметиков и силиконов ))). Достаточно было только прокрасить стыки соединения, чтобы не стало даже намёков на зазоры.

В качестве уплотнителя использовал автопластилин, который был на старом пластиковом козырьке.

В сборе. При примерке выяснилось, что адаптер ни в какую не хотел лезть на своё место, если задняя часть хоть как-то влезла, то остальное вкорячить было нереально. Красными линиями показано, где стачивал по 3 мм. Внизу пришлось сточить только слева. В кружке — где подогнуть, ибо упирается в выпуклости щитка моторного отсека.

В сборе, Е-образный уплотнитель на месте.

Фильтр с уплотнителем.

Перед установкой сразу снял пластиковую решётку, промовилил кромку металла под ней, а так же поверхность посадочного места адаптера и около него, так как в процессе примерки немного поцарапал защитный слой.

Эта сторона адаптера по отношению к рамке лобового стекла немного выше (так уж устроена машина), поэтому именно в этом месте нужно приподнимать рамку приблизительно на 10 мм, чтобы завести наружную часть адаптера под неё.

Вот он наконец-то на своём месте. Осталось надеть кусочек уплотнителя сверху, но его нет пока…

Ну и на десерт небольшая доработка чертежа (уж позволю себе поумничать)) ). 1. Непонятно, почему размер отгибаемой полки всего 6 мм, мне показалось мало, сделал 10 мм, о чём нисколько не пожалел, больше площадь соприкосновения — лучше герметизация. 2. Непонятен смысл выреза 7,5 мм. шириной, к тому же прямоугольной формы.

Я сделал его трапецевидным, чтобы уйти от прямых острых углов. После примерки выяснилось, что его вообще можно было не делать, опять таки по причине лучшей *прилегаемости* поверхности адаптера к поверхности установки. Но уже было поздно, переделывать не захотел. Все рекомендуемые изменения — зелёного цвета ))).

Источники

Как заменить салонный фильтр на ВАЗ 2113-ВАЗ 2115?

Примечание! Прежде чем мы начнём, пару слов про замену фильтра. В последнее время встречается очень много людей которые просто берут и промывают старый фильтр и вместо покупки нового, ставят старый на своё место. Нам даже как то задали такой вопрос: «А можно ли старый фильтр постоянно промывать и ездить на нём не покупая новый». Ну в принципе можно но всё же новый стоит не таких и больших денег, хотя в стране на данный момент кризис, то конечно же для кого то это будет лишней растратой на так называемую замену, поэтому если у вас есть деньги то лучше всего покупайте а если нет то промывайте старый фильтр от грязи и ставьте его на своё место, но только помните всегда одну важную деталь любая вещь со временем устаёт, это касается всего усталость металла и т.д. Поэтому старый фильтр со временем уже становится хрупкий и при его промывки его можно будет очень легко повредить, да и не обеспечит он опять же такой чистоты в салоне, так как не все частички грязи можно вычистить от него, всё таки некоторые въевшиеся частички в нём всё таки останутся и даже возможно будут вам напоминать после установки промытого старого фильтра в машину, посредством попадания пыли в салон!

Снятие: 1) В самом начале операции откройте капот и после чего возьмите в руки отвёртку крестообразного типа и при помощи неё отверните все винты (На фото к сожалению видно только лишь 1 винт) которые крепят крышку фильтра.

2) Далее когда все винты крепления крышки будут вывернуты, аккуратно возьмитесь рукой за крышку и выведите её из моторного отсека наружу, тем самым сняв её с автомобиля.

3) Далее возьмите в руки щёточку или же тряпку и при помощи них, очистите всю часть куда вставляется фильтр (Данная часть указана стрелкой), от пыли грязи и от других вредных веществ для здоровья человека.

Примечание! Когда всё будет очищено, возьмите в руки фильтр и посмотрите влажный он или же нет, в том случае если он окажется влажный, тогда ищите то место где влага попадает на него, потому что от влаги как известно фильтр портится гораздо быстрее, так как влага просачивается в него и из-за неё размножаются разные бактерии, плесень, а так же постоянная влага в салоне мало кому понравится, а ещё она скорее всего будет сопровождаться неприятным запахом!

Установка: Когда все неисправности убраны, а место куда устанавливается фильтр зачищено от грязи, тогда после всего этого возьмите в руки новый фильтр и установите его на место старого и заверните при этом все винты которые крепят защитный щиток фильтра. (Более подробную замену фильтра, смотрите в видео-ролике чуть ниже)

Примечание! А так то по сути можно и вовсе не снимать защитный щиток, можно прямо напрямую при установленном щитке извлечь фильтр и сразу же поменять его на новый, но если вы так будете делать то вся листва скопившиеся под щитком у вас будет от части попадать в салон, поэтому смотрите сами это ваш выбор!

Дополнительный видео-ролик: Более подробную инструкцию по замене салонного фильтра, смотрите в видео-ролике который размещён чуть-чуть ниже:

Разновидности салонных фильтров

Данные изделия принято подразделять на две большие подкатегории:

  • обычные противопыльные фильтры, предназначенные для фильтрации наружного воздушного потока от мелкого мусора и пыли. Они состоят из двух слоёв специальной фильтровальной бумаги или синтетического волокна: первый – для грубой очистки, второй – для финишной. Со своей задачей такие фильтровальные элементы справляются на отлично, препятствуя проникновению пыли в салон;
  • угольные фильтры содержат третий защитный слой, содержащий активированный уголь. Благодаря этому такой фильтр способен задерживать (адсорбировать) многие летучие вещества и микроорганизмы, защищая салон от проникновения неприятных запахов извне, а также не пропуская внутрь автомобиля многие болезнетворные бактерии.

Эффективность защиты салона современных фильтровальных элементов составляет порядка 95%!,(MISSING) и это очень хороший показатель. Достигнуть абсолютного очищения способом фильтрации практически невозможно, поскольку при повышении плотности фильтровальной бумаги ухудшается её способность пропускать воздух.

Кстати, при включенной системе вентиляции всего за один час через салонный фильтр ВАЗ-2114 проходит порядка 200 тысяч литров воздушных масс – можете представить, какая нагрузка ложится на него и почему так важно поддерживать хорошую пропускную способность фильтрующего элемента. К сожалению, со временем фильтруемый мусор неизбежно забивает поры бумаги, что и становится причиной необходимости периодичной замены салонного фильтра

Отметим, что оригинальный фильтрующий элемент многие владельцы 2114 считают недостаточно эффективным, модернизируя его посредством установки дополнительного тканевого слоя. Это, безусловно, улучшает качество фильтрации, но при этом ухудшает проходимость воздушного потока, причем вреда от этого наносится больше, чем приносится пользы.

Так что от подобных экспериментов следует отказаться. Тем более, что, если вас не устраивает родной фильтр, вполне можно приобрести неоригинальное изделие

Более того, вполне может подойти фильтрующий элемент и от другой марки или модели – главное, чтобы он соответствовал по размерам (критически важно – по ширине и высоте, толщина может быть немного меньшей или большей). Ввиду небольшой стоимости (в районе 200 рублей) большинство владельцев ВАЗ-2114 отдают предпочтение изделию ВФ-014, не относящемуся к угольным фильтрам
