Где находится предохранитель стеклоподъемников на приоре

В автомобиле Приора реле в данном блоке имеют следующие задачи:

К1 – включение электровентилятора радиатора системы охлаждения двигателя К2 – включение обогрева заднего стекла К3 – запуск стартера

К4 – доп. реле К5 – резерв К6 – включение омывателя и очистителя ветрового стекла;

К7 – включение дальнего света фар; К8 – включение звукового сигнала; К9 – включение тревожного сигнала; К10-12 – резерв;

В вопросе, как снять блок предохранителей, Приора не требует обращения в сервис. Процесс замены его не составляет труда. Для начала, сняв клемму, обесточиваем блок. Иначе, во время демонтажа может произойти короткое замыкание.

Данное правило также относится к остальным блокам. Далее откручиваем болт, фиксирующий блок на месте. Затем нужно освободить блок от удерживания защелок-фиксаторов. Следом снимаем предохранители и реле. Потом настает очередь клемм проводов, входящих в блок.

Для удобства, лучше пометить все провода и места их расположения. Любая ошибка — и печальных последствий не избежать. Используя эти нехитрые советы, для вас вопросы, связанные с тем, как снять блок предохранителей на Приоре, не вызовет трудностей.

Самые различные, на первый взгляд сложные поломки в электрооборудовании вашего автомобиля могут скрываться элементарно под крышкой монтажного блока предохранителей. Это и залипшие или несрабатывающие реле, перегоревшие предохранители или дорожки. Любые работы по устранению поломок в электрике Приоры рекомендуем начинать именно отсюда.

Монтажный блок Приоры расположен в панели приборов с левой водительской стороны внизу и закрыт крышкой – на фото его расположение выделено синей рамкой:

Что бы получить доступ непосредственно к самим предохранителям и реле, нужно отвернуть три защелки, которые держат крышку, на фото выделены красным:

Сняв крышку, мы видим сам блок:

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

За что отвечают предохранители в монтажном блоке ВАЗ 2170, 2171, 2172 (Лада Приора).

№ предохранителя в монтажном блоке (Приора) Сила тока, Ампер Защищаемая цепь
F1 25 Электровентилятор системы охлаждения двигателя (Приора)
F2 25 Обогрев заднего стекла (Приора)
F3 10 Дальний свет (правая сторона) (Приора)
F4 10 Дальний свет (левая сторона) (Приора)
F5 10 Звуковой сигнал (Приора)
F6 7.5 Ближний свет (левая сторона) (Приора)
F7 7.5 Ближний свет (правая сторона) (Приора)
F8 10 Тревожный сигнал (Приора)
F9 25 Вентилятор отопителя (Приора)
F10 7.5 Комбинация приборов, освещения салона, стоп сигнал Приоры
F11 20 Стеклоочиститель, обогрев заднего стекла Приоры
F12 10 Вывод № 15 от приборов (Приора)
F13 15 Прикуриватель Приоры
F14 5 Габаритный свет (левая сторона), Приора
F15 5 Габаритный свет (правая сторона), Приора
F16 10 Вывод № 15 системы ABS Приоры
F17 10 Приоры левая
F18 10 Приоры правая
F19 15 Обогрев сидений Приоры
F20 5 Блок управления иммобилизатором Приоры
F21 7.5 Задний противотуманный свет Приоры
F22-30 Резервное место для предохранителей в Приоре
F31 30 Блок управления электропакетом автомобиля Приора
F32 Резервное место для предохранителя в Приоре

Расположение реле и предохранителей в монтажном блоке:

1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.

Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты

Лада Калина Седан › Бортжурнал › электропривода зеркал. Часть 2.

После подготовки гофры. К 3 проводам протянутых из правой двери добавляем еще 2 провода и протаскиваем все разом в водительскую дверь.(либо еще 4 если массу обогрева, и массу блока ЭСП захотите закрепить не на двери, а скажем дотащить ее до АКБ=) ну или еще где подключить)Фоткать этот процесс не стал, т.к. он аналогичен левой двери.2 добавленных провода это:1. провод +12 от зажигания он будет подключен к разъему блока ЭСП.2. провод это опять таки +12 но уже идущий напрямую к серому проводу зеркала.Теперь потребуется отрезанный от компьютера разъем…Вот распиновка блока соответствующая распиновке нашего разъема.

Определившись с местом прокладки проводов и необходимой длиной, подключаем к разъему три провода протянутых с правой двери:Контакты разъма необходимые для этого: 3 7 83 контакт разъема — подключаем провод соответствующий синему проводу правого зеркала7 контакт разъема — подключаем провод соответствующий красному проводу правого зеркала(стоит учитывать, что на 7 контакт подключаются сразу 2 провода)8 контакт разъема — подключаем провод соответствующий зеленому проводу правого зеркала

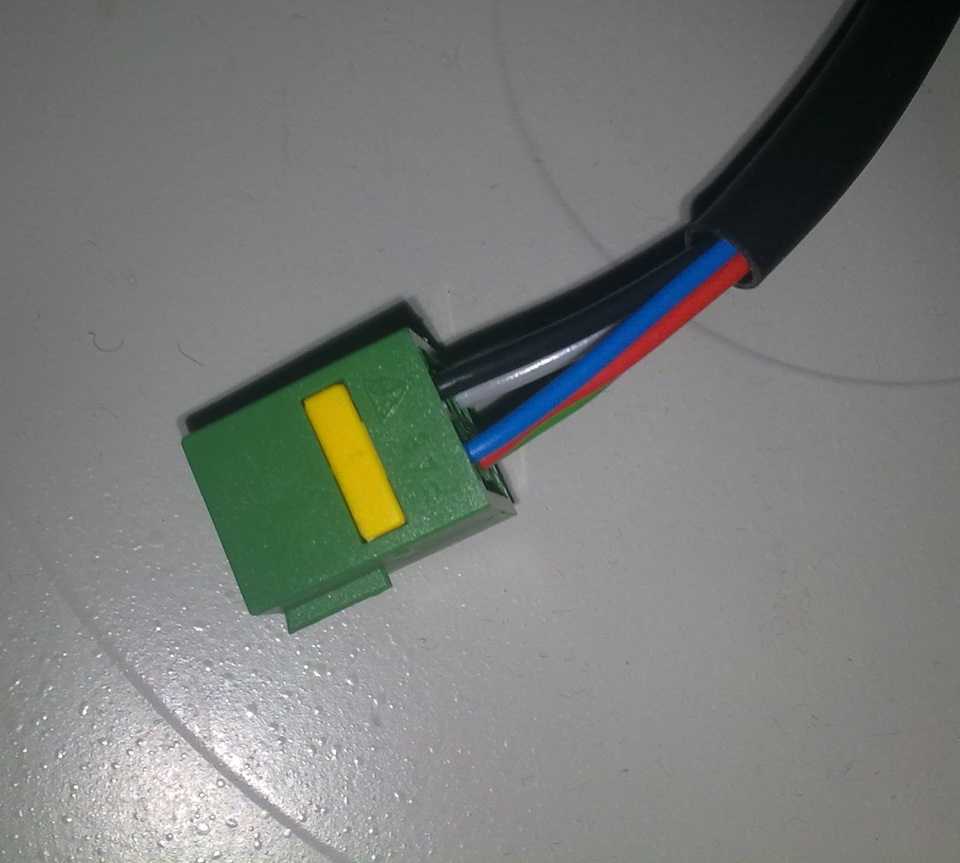

Теперь необходимо к разъему подключить провода левого зеркала:Контакты разъма необходимые для этого: 1 7 61 контакт разъема — подключаем провод соответствующий синему проводу левого зеркала7 контакт разъема — подключаем провод соответствующий красному проводу левого зеркала(объединяем с проводом правого зеркала)6 контакт разъема — подключаем провод соответствующий зеленому проводу левого зеркала

Остаются 3 провода разъема — подсветка и масса и плюс.2 контакт разъема — Подсветка — можно взять с блока ЭСП5 контакт разъема — Масса — ее я подключил на двери.4 контакт разъема — 12в от зажигания, один из проводов дополнительно проведенных в дверь.(в салоне еще не подключены).

Все контакты разъема подключены, остаются 2 провода идущие в обход блока ЭСП:Это масса и плюс обогрева. Черный провод от зеркала — Масса — кинул на дверь. Серый провод — плюс — это один из двух дополнительно проведенных проводов(в салоне еще не подключены).На данном этапе проверил всю систему подключив напрямую плюс и минус от акб.

ВАЗ 2170 | Стеклоподъемники с электроприводом

Стеклоподъемники с электроприводом

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

Неисправности

Таблица измерительных величин стеклоподъемниковВ таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).
На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).
Клемма
Цвет провода
Измерение относительно
Условие
Номинальная величина
Измеряется
1
Красный/серый
«массы»
«Зажигание вкл.» или дверь не закрыта после последнего раза, когда «Зажигание вкл.»
Ок. 12 В
Напряжение от блока уп- равления
2
Белый/желтый
массы
нет
Ок. 12 В
Напряжение сигнала «Центральное закрытие»
2
Белый/желтый
массы
Удерживание ключа в замке двери в положении «Закрыто»
Ок. 12 В
Напряжение сигнала «Центральное закрытие»
3
Желтый/синий 1)
массы
«Зажигание вкл.» или дверь не закрыта после последнего раза, когда «Зажигание вкл.»
Ок. 12 В
Сигнал переключения «Окно открыто»
4
Черный/желтый 2)
массы
«Зажигание вкл.» или дверь не закрыта после последнего раза, когда «Зажигание вкл.»
Ок. 12 В
Сигнал о переключении «Окно закрыто»
5
Черный
массы
«Зажигание вкл.»
Ок. 12 В
Напряжение от замка зажигания
6
Коричневый
«+»
нет
Ок. 12 В
Подключение к массе
7
Красный/зеленый
массы
нет
Ок. 12 В
Постоянно ±
1) или зеленый/желтый, или белый/черный 2) или черный/красный, или белый/черный, или белый/лиловый
Временная помощь в дороге
Для стеклоподъемников с электроприводом не предусмотрено какое-либо механическое аварийное управление. Но если стеклоподъемники не работают, то вам не нужно ехать с открытым окном:
Замена двигателя стекло-подъемникаДвигатели стеклоподъемников демонтируются так же, как механические подъемники (глава Детали кузова)

В монтаже двигателя стеклоподъемника важно программирование упоров:

Двигатель (1) стеклоподъемника с электроприводом с отсоединенным разъемом (2) и тремя крепежными винтами (3–5). Здесь снят разъем (2) двигателя (1) стеклоподъемника для того, чтобы провести проверку с помощью вольтметра и контрольного провода (3), правильные ли сигналы поступают на стеклоподъемник.automn.ru

Как выглядит функциональная схема стеклоподъемников

Стеклоподъемники в Ладе Приора могут быть неисправными, если есть дефекты в работе реле или перегорел предохранитель. Тогда стеклопоъемники заедают на задних дверях или со стороны сиденья, расположенного справа. Также считается некорректной работа устройств, когда стекла двигаются рывками. Такой вариант присутствует в Ладе Приора первых годов выпуска. Чуть позже недочеты были исправлены, а тем, кто приобрел авто в первых рядах, приходится возиться с ним самостоятельно.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

  1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.
  2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

Лада Калина Седан КоМеТа FEAT «АВТОВАЗ» › Бортжурнал › зеркал Калина-SE (подогрев, эл. регулировка, повороты)

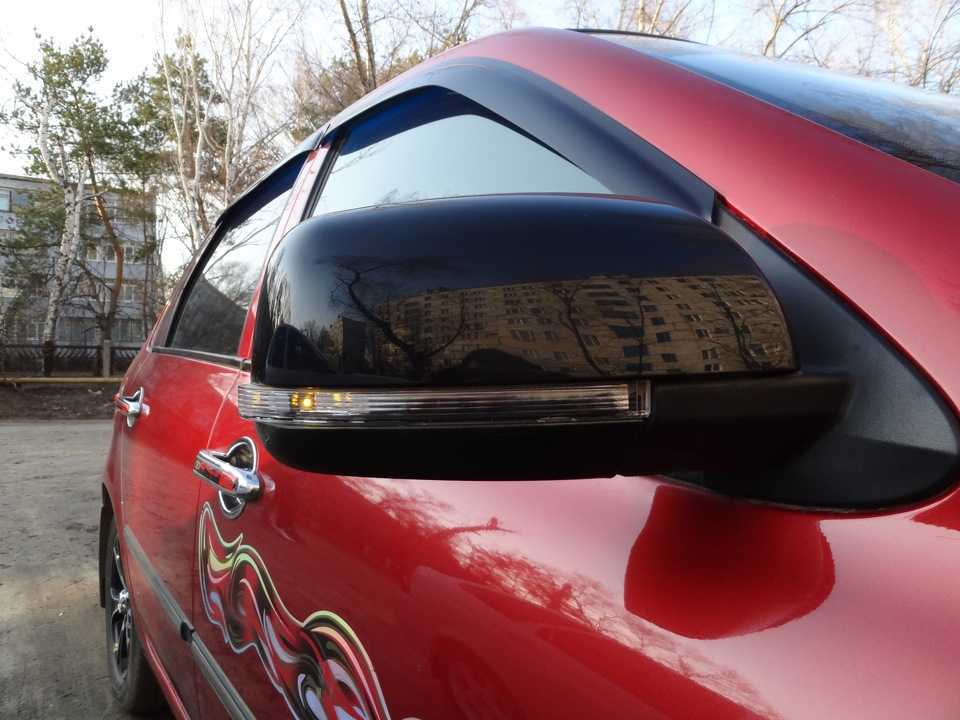

Фух, устанавливал два выходных, теперь они работают Ну все по порядку.Для были куплены

Шесть шурупов, так как на стандартные болты стоковых зеркал они не встают…

Термоускадка, кнопка подогрева заднего стекла от калины (для переделки кнопки подогрева лобового стекла, поскольку она без фиксации), блок электро-стекло подъемника с джостиком (700 рублей), двойной провод сечением 0, 75 кв.мм. (можно и 0,5) в общей сложности 15 метров (лучше брать 20), блок предохранителя навесной, предохранитель на 10А, разъемы для «фишки» зеркал и на 4-х контактное реле и само реле.

Поскольку разъем для джостика зеркал нигде просто не продают (как так то?), в качестве разъемов подключения были использованы разъемы со старого системного блока (те, что идут на reset, power и т.д.) — встают идеально.

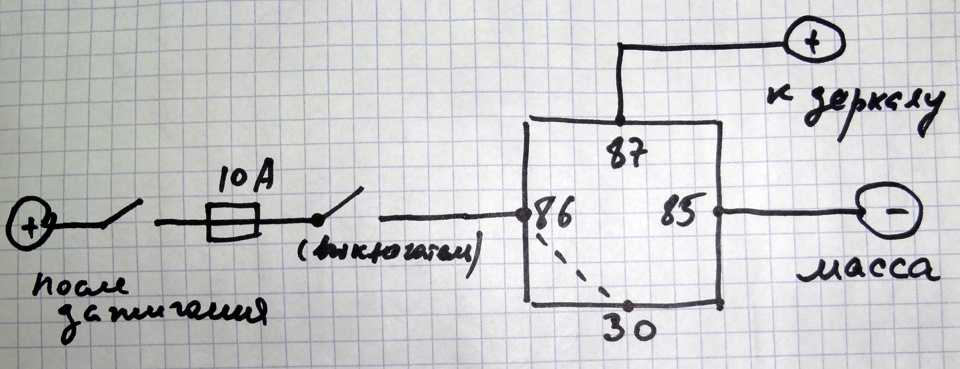

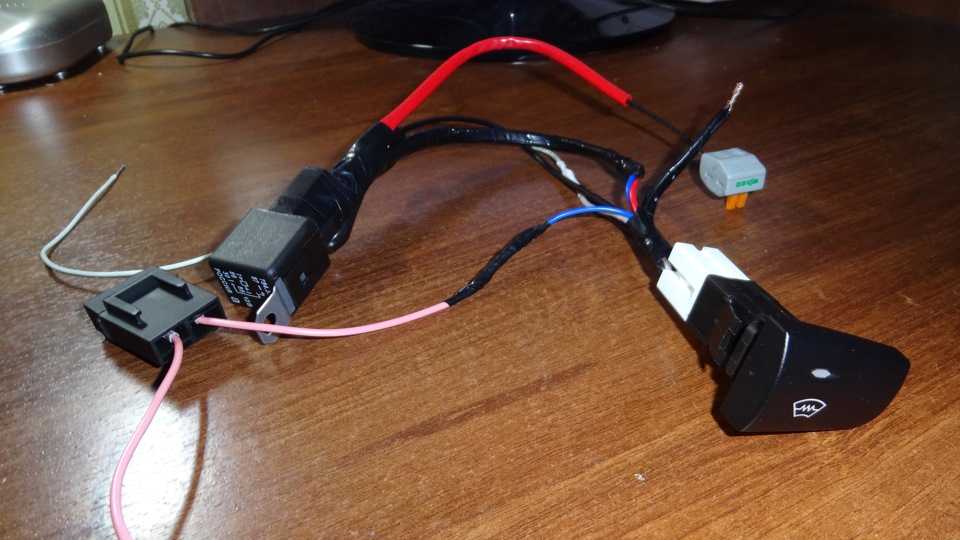

1. Подключение обогрева зеркал.По следующей схеме.

Нужно четырех контактное реле, на 86 контакт, через выключатель и предохранитель подается плюс, который я взял с первого контакта кнопки обогрева заднего стекла, 86 контакт реле соединяется с 30, на 85 подается масса (корпус). Принцип действия — при включении зажигания плюс подается на первый контакт кнопки обогрева заднего стекла (я использовал эту кнопку, а крышечку поставил от обогрева лобового стекла, так как она была не фиксированная). При нажатии кнопки замыкается реле и плюс подается на 87 контакт реле, и далее поступает на зеркало. Кнопка подогрева зеркал стоит рядом с кнопкой автосвет снизу центральной консоли.

2. Подключение поворотников.Для этого нужно снять приборную панель и найти два провода — голубой и голубой с черным.

3. МассаНам нужно три провода массы — первое это на обогрев зеркала, второе — это на повороты и третье это на сам джостик. Все три провода подключил к двери, вот так. Там хороший болт и хорошая шайба, а это — хорошая масса :))

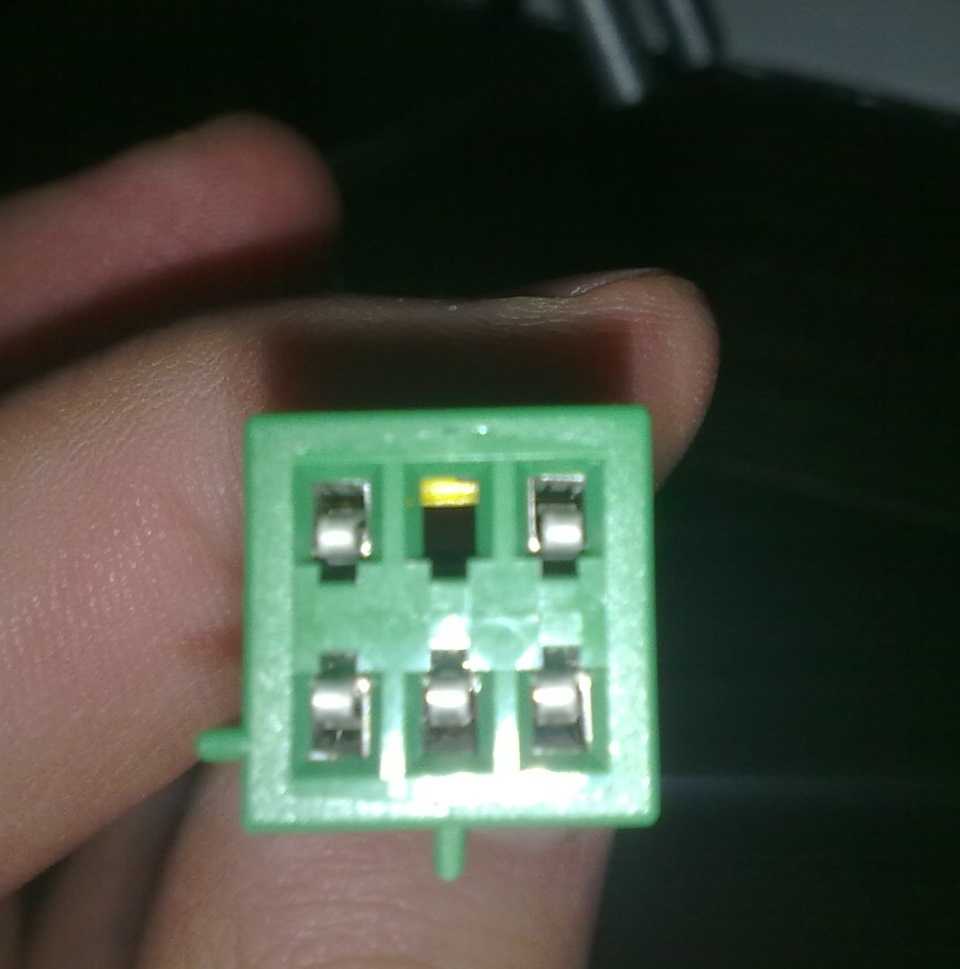

4. Распиновка «фишки» самого зеркала.

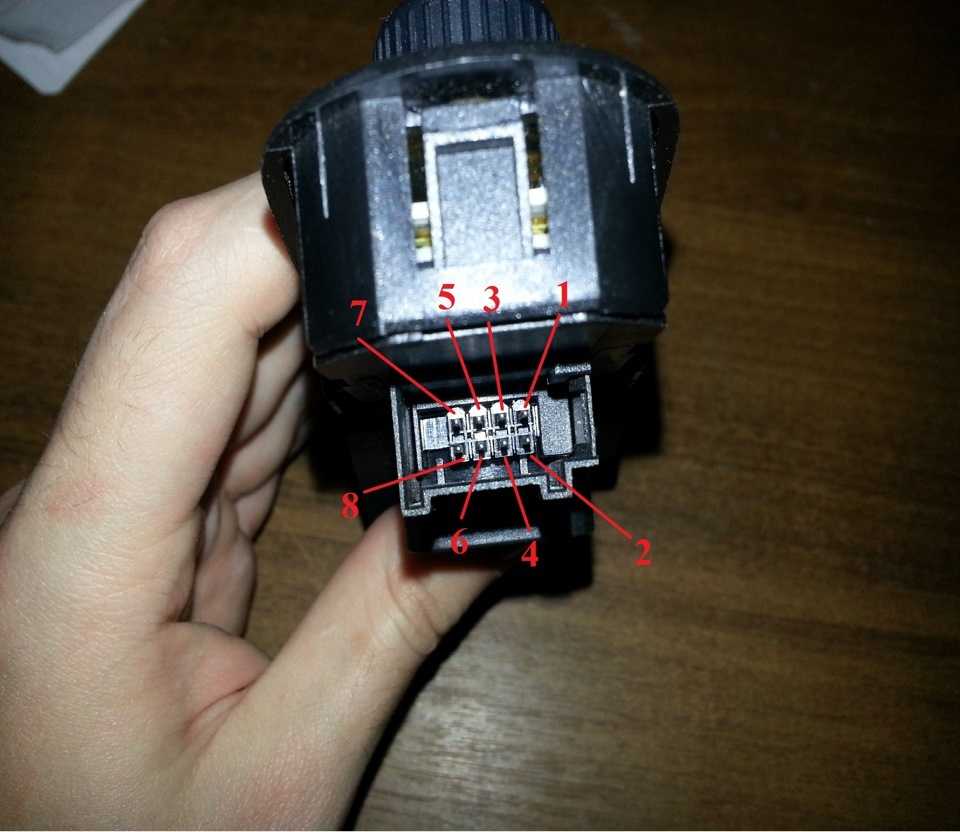

5. Распиновка джостика ЭСП.

Левое зеркало (синий к 1; красный к 7; зеленый к 6)Правое зеркало (синий к 3; красный к 7; зеленый к 8).7 контакт общий для обоих зеркал.2 контакт — плюс 12 вольт (подсветка джостика)4 контакт — плюс 12 вольт джостика.5 — масса (минус).Второй контакт подключил к бело-черному проводу самого блока ЭСП (12 вольт после включения зажигания), а подсветку — к белому. Видно на фото

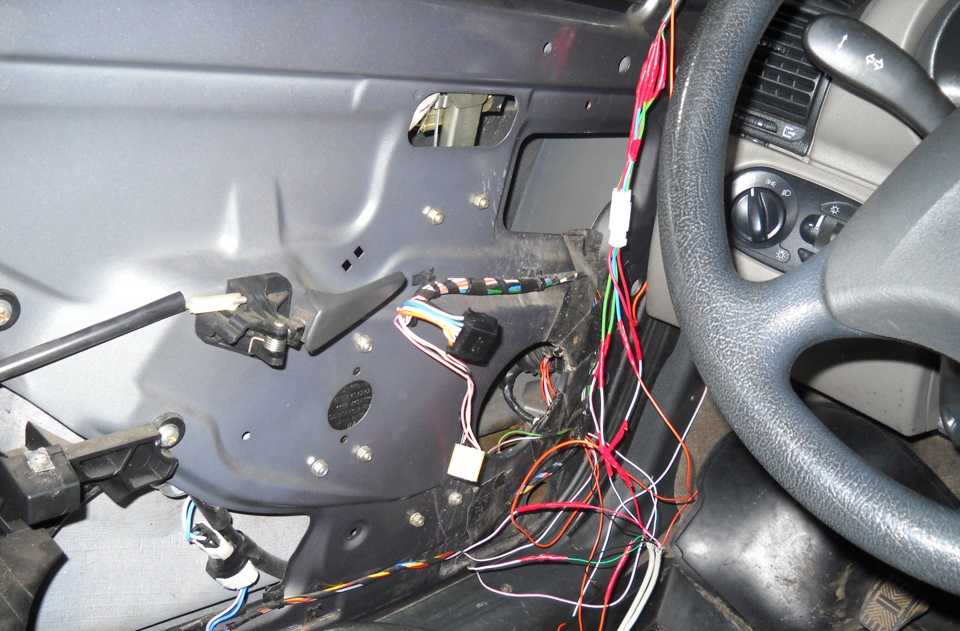

6. Тянем провода…С зеркала вышло 5 проводов — три на правое зеркало, один на поворотник, один на обогрев.Протянуть провода через гофру мне показалось самым трудным и нудным.Сверлим отверстие

Провода протаскиваем по низу, через низ радиатора печки и далее под ковролином в правую дверь (кроме подогрева, реле подогрева разместил рядом с пепельницей внутри).

Хотел больше фоток, но увы, лимит :((

Что неясно написал, спрашивайте, помогу чем могу :))

Виды совместимых стеклоподъемников

Из распространенных моделей на рынке запчастей — стеклоподъемник на Приору Форвард. Данная модель электрического подъемника выполнена в объединенной компоновке привода и собственно подъемного механизма реечного типа, компактно совмещенного с направляющей стекла. Подъемники этой модели характеризуются повышенной надежностью и простотой установки на Приору.

Гранат — вторая по популярности система. Под данным названием существует даже не единственная модель, а целое семейство, каждая модификация которого предназначена для конкретного автомобиля. Механизм также реечного типа, заслужил много хороших отзывов от автолюбителей. Для этого типа подъемников характерны бесперебойная работа, быстрая скорость подъема/опускания стекла, небольшая шумность.

Выше уже было сказано о доводчиках стекол. В комплектации люкс они имеются на всех дверях, однако их работа оставляет желать лучшего. Нужно прибегать к замене другими похожими устройствами. Одна из доступных альтернатив — система Мастер. Она позволяет автоматически поднимать стекла при включении противоугонной системы, да еще управлять ими в течение получаса с момента выключения зажигания. Само устройство выглядит как электронная плата с разъемами, подключаемая к штатной проводке Приоры.


Мастер стоит не очень дорого (от 700 рублей), а его никак не затрагивает обшивку дверей. Вся процедура заключается в снятии облицовок порогов задних дверей, отгибании шумоизоляции и подключении доводчика к разъему.

Для передних дверей Мастер по умолчанию будет поднимать и опускать стекла без зажигания, а на задние нужно устанавливать немного иную версию, под названием Мастер Плюс. Отличий в установке нет, главное не забыть перед началом работ отключить минус аккумулятора. Мастер имеет много других полезных функций, например, автоматически выключает магнитолу при постановке авто на охрану.

Лада Калина Седан › Бортжурнал › электропривода зеркал. Часть 1.

Давно хотел себе поставить обогрев зеркал, но все откладывал и не решался… И вот наконец то созрел, но просто ставить обогрев было слишком просто, плюс ко всему на второй калине кто-то свернул зеркало и в любом случае помимо обогрева зеркал пришлось бы покупать зеркала на вторую машину. Поэтому решил ставить себе зеркала от люкса, а свои с ручной регулировкой перекинуть на 2 машину.Заказал комплект зеркал старого образца(лопухи мне не нравятся) с приводом на сайте solina-avto(2600рублей+350 доставка). В комплект сразу входят все болтики и прокладка. Посылка шла ЖелДором 5 дней, упакованы зеркала были на 5+, так что не каких дефектов от перевозки не появилось.Для интереса пока шла посылка узнал в сервисе стоимость полного подключения: от 3000 до 5000+к этому иметь все релюхи, предохранители провода и т.д., в общем цены мягко говоря не адекватные, решил ставить все сам.Обогрев зеркал через отдельную кнопку, т.к. их работа требуется реже, чем обогрев заднего стекла.

Закупил все не обходимое:блок эсп 352.3769 у меня стоял уже давно его стоимость примерно 500 рублей.кнопка обогрева заднего стекла 2115 — 82р.колодка 7ми контактная для кнопки обогрева — 35р.держатель плоского предохранителя — 30р.предохранитель 15а — 5рреле 98.3777-10 — 45р.колодка реле — 25р.термоусадочные трубки — 63р.провода 35м — 391р. (я брал 2шт. по 10 метров и 3шт по 5м. неплохо если они все будут разных цветов, я нашел только 3 варианта цвета, можно и одного цвета, просто придется каждый провод подписывать, чтобы не запутаться)колодка 5 контактная в сборе для зеркал 2 шт -66р.клеммы круглые 3шт. — 36р.пистоны обивки салона 10шт — 30р.

Опыт работы с электрикой у меня минимальный, так что стал изучать бж.Поиск информации по установке весьма затянулся, т.к. не на драйве, не на калина-форуме ее почти нет.Более менее информативно расписано у здешних пользователей:Stale-VARevgen56rusStavrr

Ну дальше фотки процесса и минимум букв, может кому пригодиться…В моем случае найти разъемы для подключения зеркал не в магазинах, не на разборках найти не удалось. поэтому его отрезал.

Дальше необходимо найти разъем для блока ЭСП, его продают в калино-форуме, сам не дорогой, но доставка транспортной компанией или почтой увеличивают цену на 200-350 рублей. Поэтому пошел проверенным путем и разобрал старый комп. Подходящий разъем был в виде сдвоенных юсб разъемов соединяющийся в один разъем на материнской плате. Так же есть такие же одиночные разъемы в районе блока питания, и разъемы по 4 провода в месте подключения дискетника.

Инструкция по снятию и установке

Для проведения работ понадобится ключ на «10» и пластиковые или деревянные клинья

Важно знать, как снять стеклоподъемник на передних дверях, демонтаж и задних стеклоподъемников на Приору осуществляются аналогично

Процедура состоит из следующих действий:

  1. В первую очередь в целях безопасности необходимо обесточить автомобиль, сняв отрицательную клемму с аккумуляторной батареи.
  2. Далее снимается обшивка дверей.
  3. Затем нужно поднять или опустить стекло, чтобы был доступ через верхний проем двери к болтам, с помощью которых обойма стекла крепится к ползуну устройства. Эти болты следует открутить.
  4. На следующем этапе, следует поднять стекло руками вверх до конца и закрепить его положение с помощью приготовленных клиньев.
  5. Затем нужно отсоединить колодку со жгутом проводов от механизма подъема стекла.
  6. После этого выкручиваются гайки, благодаря которым держится моторедуктор.
  7. Затем выкручиваются крепежные гайки направляющей устройства.
  8. Когда все гайки откручены, стеклоподъемник вынимается через технологическое отверстие. Снимая механизм подъема стекла, нужно следить, чтобы стекла были надежно зафиксированы.
  9. устройства осуществляется в обратном порядке.

1. Стеклоподъемный механизм Лады

2. Передняя дверь без обшивки

3. Откручивание гаек крепления моторедуктора

доводчика для стекол

Имеющиеся на Ладе Приоре стеклоподъемники ограничены в своих функциях. Они неудобны тем, что поднимают или опускают стекла только при удержании кнопки режима установки охраны. Это создает некоторые неудобства, когда вы в спешке выключили зажигание, выходите из авто и вдруг вспоминаете, что не закрыли в машине окна.

Снова нужно проделать все процедуры в обратном порядке: вставить ключ в зажигание, нажать кнопки стеклоподъемников. А можно и вовсе забыть, что окна остались открытыми, и тогда в машину могут проникнуть непрошеные гости.

Сначала снимаем 2 гайки на обшивке двери возле водителя.
Затем приподнимаем пластмассовые клипсы и освобождаем порог автомобиля от облицовки.
Осторожно отводим изолирующие шум и температуру материалы и добираемся до показанного на рисунке разъема стеклоподъемников. Обязательно следите за тем, чтобы в машине, в боковой стороне кузова, были закрыты все отверстия.
Далее необходимо отсоединить существующий разъем и установить разъем нашего нового приспособления.. Читать далее: Как самому провести замену топливного фильтра на renault sandero

Читать далее: Как самому провести замену топливного фильтра на renault sandero

Это все, что необходимо сделать для установки доводчика стеклоподъемников на Ладу Приору. Теперь можно не бояться, что при выключении зажигания в автомобиле стекло окна останется опущенным. Доводчик сделает свое дело.

Кстати, по утверждениям специалистов, необязательно приниматься за замену блока управления. Установить настоящую причину поможет простое тестирование:

  1. Посмотрите, правильно ли функционирует замок, отвечающий за то, как работает блок управления стеклоподъемниками в Ладе Приора. Если замок барахлит, необходимо проверить плюс или минус на проводе.
  2. Не будет лишним проверить состояние предохранителя. Для этого соедините лампочку регулировки с кузовом Лады Приора и посмотрите, как двигаются стекла в разных направлениях. Те же действия осуществляют с положительно заряженным проводом, а затем и с проводкой под номерами 1, 5, 11, 13. Если лампочка загорается всегда, неисправность состоит не в блоке. Скорее всего, передавлен какой-то провод или вышел из строя электропривод.

FakeHeader

Comments 13

плюсую, в закладки. поставил себе ЭСП и проводку двери от люкса, а дальше надо тянуть провода…

Подключил по схеме заднюю левую дверь контакт был опускал и поднимал с задней двери.после подключения правой пропал контакт вообще с задних дверей а вот с водительской все работает всем может быть проблема

Скорее всего в чём-то ты ошибся! Смотри внимательнее, перепроверь себя

А 4 и 6 контакты это плюс на моторы получается

Подскажите я правильно понял кнопки мы подключем в Х3 2и 3 контакты 15 контакт общий плюс на кнопки.моторы мы подключаемые Х1: 1 и 11 контакты

Соединения проводов. Провода с разных мест соединяются в одной точке в жгуте, на схеме они показываются именно так

у меня есть частично резанная люкс проводка. хотел по заводскому эсп поставить. т.е. скрутки все равно придется делать?

Ну смотря насколько она резанная. В люксе передние и задние ЭСП соединены проводами, поэтому если уж делать всё полностью сток, то жгут надо весь снимать и ставить другой. Я когда это делал не стал полностью менять жгут, а просто отрезал свои провода что идут на задние двери и врезал новую проводку там, где она врезается от завода, в общем всего несколько скруток, на три провода становится больше чем было, если не ошибаюсь и если руки из нужного места, то можно сделать так, что не отличить от стока

все что касается эсп-не резано! БУДУ ДЕЛАТЬ ПО ТВОИМ СХЕМАМ! СПАСИБО!)

Пожалуйста, обращайся! И будь очень внимателен, много похожих проводов! в схеме я указал именно всё то что касается ЭСП, а на деле ты встретишься со всем прилегающим что идёт на задние двери. Например в колодке задней правой двери контакт №4 на моей схеме пуст, а в реальности туда идёт точно такой же провод как и на контакте №3 и они соединены в жгуте скруткой S18, а далее в двери из контакта 3 провод идёт на мотор ЭСП, а с контакта 4 на мотор замка! То есть провод моторедуктора замка один и тот же что и на мотор стеклоподъёмника. Объясняется это наличием k-line шины.

Замена стеклоподъемника и его мотора

В данной статье будет рассмотрен такой вид ремонта Приоры, как замена механизма электростеклоподъемника в сборе с мотором. Конечно, если у вас отказал именно электродвигатель, то менять весь механизм не стоит. По поводу мотора будет ниже показано, как поменять и его.

Необходимый инструмент для замены стеклоподъемника на Приоре

  1. Головка на 10 мм
  2. Удлинитель
  3. Трещотка или вороток

Как снять механизм переднего стеклоподъемника в сборе

Первым делом необходимо выполнить такую процедуру, как снятие обшивки передней двери. После этого откручиваем два болта крепления стекла к кронштейну на подъемнике. Болты будут доступны только в том случае, когда стекло поднято вверх. Наглядно это показано на фото ниже.

Чтобы во время выполнения этого ремонта, стекло не падало вниз, необходимо его зафиксировать, подставив или подложив что-либо между ним и внутренней частью двери. Далее можно откручивать все гайки крепления электростеклоподъемника.

Крепится данный механизм в нескольких местах:

  • сверху, в месте фиксации стекла, а также немного выше в самом углу конструкции
  • снизу также в углу
  • и ближе к центру двери в месте установки моторчика — там три гайки

Затем отсоединяем штекер с проводами питания, просто с небольшим усилием потянув за оба конца в стороны.

Далее опускаем конструкцию таким образом, чтобы мотор показался в специальном проеме:

Вот через него и следует вынимать всю конструкцию из двери, что и будет показано наглядно на фото.

И до конца извлекаем его наружу, чтобы уже дальше можно было проводить какие-либо манипуляции.

Замена моторчика стеклоподъемника Лады Приоры

Как уже было сказано выше, самой распространенной причиной является выход из строя именно электрического моторчика. И в данном пункте мы рассмотрим порядок его замены. Для начала необходимо перевернуть механизм таким образом, чтобы шпильки были повернуты к нам лицом.

  • Выворачиваем все три шпильки
  • При помощи плоской отвертки откручиваем винты крепления корпуса мотора к стеклоподъемнику
  • Разъединяем две части конструкции и производим установку нового электро мотора на место

Видео обзор по замене передних электростеклоподъемников на Приоре

Данный ролик встроен из моего канала на YouTube.

Надеюсь, что процесс замены показан наиболее доступно и понятно!

Цена мотора составляет от 600 рублей, а вот за весь механизм в сборе придется заплатить не менее 1000 рублей. На Приоре установлены подъемники от ВАЗ 2110, поэтому не стоит искать именно «приоровские».

подъемников на задние двери

Электростеклоподъемники являются необходимым элементом комфорта. Но с Приорой все не так просто. Штатной проводки (если, конечно, у вас не люксовая версия) для установки подъемников в задние двери не хватит. И первое, чем придется заняться, протяжка необходимых проводов от управляющего блока до дверей. К тому же это не единственная сложность. На некоторых версиях без задних ЭСП реле для них установлены, а блок управления имеет всего 2 кнопки. Таким образом, чтобы установить подъемники назад нужно менять управляющий блок на четырехкнопочный.

При замене блока могут возникнуть проблемы с иммобилайзером штатной противоугонной системы. Его нужно либо деактивировать, либо перепрограммировать. Это зависит от того, нужна ли вам заводская сигнализация. В общем, процедура, которая сама по себе не слишком сложна, в комплектациях Приоры, отличной от люксовой, осложняется все больше.

Для того чтобы установить электростеклоподъемники на Приору, потребуется набор ключей, сами подъемники и отвертка. Затраты времени от 15 минут на дверь без учета возни с иммобилайзером. В некоторых случаях потребуется до пяти часов работы.

Но даже правильная вроде бы не гарантирует, что стеклоподъемники Приора сразу начнут работать.

В Приоре достаточно сложная схема проводки, особенно для тех, кто не проделывал с ней никаких манипуляций ранее. А если еще и нет реле в задних дверях придется их приобретать и устанавливать.

Кстати, проверить их наличие легко: когда пользуетесь стеклоподъемником на передней двери, в задних будут раздаваться тихие щелчки. Это и есть работающие задние реле, вполне пригодные для установки нештатных ЭСП, совместимых с вашей машиной. На автомобильных форумах есть немного информации по этому вопросу.

Еще надо знать, как снять подъемник для его замены или ремонта. Тут все проще, вытаскиваем стекло, отключаем разъем электромотора, ключом на десять откручиваем крепежи и вытаскиваем сам механизм через специально предусмотренное отверстие. И так с каждой дверью. Обшивку перед началом работ обязательно надо снять.

Устанавливается стеклоподъемниик на Приору в комплектации Норма в его штатное место. Далее, надо подключить кнопки задних дверей, учитывая, что на каждой из кнопок располагаются 3 контакта (на питание, массу и общий провод). Провода с 1 и 3-го контактов надо самостоятельно подвести к блоку управления под приборной панелью. Общий провод соединяется с одним из проводов, отходящих от контроллера. После этих операций соединяем каждый подъемник приора с электромотором.

Чтобы подключить к подъемнику электропривод сначала нужно извлечь из контроллера силовой разъем. В нем как раз два пустующих гнезда. Только надо вынуть фиксатор, чтобы без проблем подключить необходимые для работы подъемников провода. Еще нужно провести провода в соответствующие разъемы задних дверей (их цвета красный с черным). Протягивать их проще всего вдоль родной проводки ВАЗ Приора. На блоге drive2.ru есть подробная инструкция по этому моменту с фотографиями. В целом стеклоподъемники Приора достаточно просты в инсталляции и демонтаже.

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками

Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

  • перекос стекла;
  • зажим стекла;
  • трос стеклоподъемника порвался или перетерся;
  • износ щитка двигателя привода стекла;
  • западение щитка двигателя привода;

Дальнейшие действия основаны на сущности выявленной неисправности. В худшем случае замена сломавшейся или износившейся детали займет 70 минут. Все зависит от опыта автовладельца и фактической поломки. К примеру, удаление и нового реле потребует около часа.

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.

После удаления неисправной детали следует вручную проверить все соединительные крепежи и провода. Следы обугливаний или повреждений — знак, говорящий о том, что кнопка стеклоподъемника Калина с большой вероятности нуждается в замене. Если этого не сделать, то необходимость повторного ремонта назреет в течение 2-3 месяцев. Обуславливается это повышенной нагрузкой на стеклоподъемник Лада.

исправного блока происходит строго в обратной последовательности. Вначале аккуратно подключаются провода и 2 штекера. Если кнопка стеклоподъемника подвергалась каким-либо манипуляциям, надежность ее фиксации надо проверить вручную. Если визуальный осмотр не выявил каких-либо проблем, то кнопка стеклоподъемника Калины водружается на свое место.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
