Установка гидроручника на классику на барабаны

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

  1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
  2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
  3. Под задней балкой установить опоры.
  4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
  5. Чтобы не мешали, демонтируйте резонатор и глушитель.
  6. Снимаете с тяги уравнитель.
  7. Демонтируете трос, снимая его с колодок на обоих колесах.
  8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

Для чего нужен гидроручник

Аргумент о растягивании троса механического ручника – сильный аргумент, но не единственный и даже не основной. Такой предпочитают любители спортивной езды, поскольку гидравлический стояночный тормоз позволяет притормаживать задними колёсами, причём с неодинаковой эффективностью. В обычных условиях такие действия возможны только при наличии недюжинного водительского мастерства, да и то отнюдь не на всех автомобилях. Отметим, что при такой кардинальной доработке тормозной системы машины регулятор необходимо устанавливать между главным тормозным цилиндром и гидроручником – только в этом случае вы получите возможность перераспределять тормозное усилие, акцентируемое на задней полуоси в достаточно большом диапазоне, при этом мощность передних тормозов также увеличится. Но помните, что, согласно правилам эксплуатации автотранспортных средств, самовольное вмешательство с целью изменения штатной конструкции тормозной системы недопустимо, если это не одобрено автопроизводителем.

Теперь о неприятном, о недостатках, то есть — минусах этой схемы:

1. В случае отказа контура “правое переднее – левое переднее” эффективность торможения существенно снизится.

Согласитесь, недостатков не так уж и много, да и к тому же они есть всегда и везде, однако если четко дозировать усилие при помощи рукоятки ручника автомобиля, торможение осуществляется очень эффективно и этот факт лично проверен на практике. Однако истинный любитель тюнинга своими руками, ни за что не упустит шанс дооборудовать свой автомобиль гидравлическим ручником, сделав его более совершенным, а также прекрасную возможность получить бесценный опыт и массу удовольствия от полученного результата.

Стоимость проведения тюнинга

Теперь настало время составить подробную смету на запчасти, используемые во время проведения тюнинга тормозной системы. Цена всех компонентов может отличаться, зависит все от того, приобретаете вы новые или бывшие в употреблении. Примерная стоимость:

  1. Тормоз гидравлический в сборе – стоимость около 2700 рублей. Можно найти и дешевые китайские экземпляры, но стоит ли им доверять – решайте сами. Качество таких изделий очень часто на низком уровне.
  2. Регулятор – 400-500 рублей.
  3. Трубки тормозные для автомобиля «Газель» – 300-400 рублей.
  4. Цилиндр сцепления (главный) для классики – порядка 450-500 рублей.
  5. И мелкие расходные материалы – шайбы из меди, пластиковые хомуты-стяжки, шланг тормозной -2101, жидкость – на все потратите примерно 500-600 рублей.

По скромным меркам стоимость тюнинга обойдется примерно в 5000 рублей. Если для вас это много, то откажитесь от этой идеи и просто установите новый трос ручника вместо растянувшегося старого. Рекомендуется перед началом работ ознакомиться с советами специалистов, пообщаться с теми, кто уже делал подобную работу. Они смогут вам дать немало дельных советов касаемо усовершенствования тормозной системы на конкретном автомобиле.

Принцип работы гидравлического ручника

Сообщества DRIVE2 Пермский край Блог Металлический скрежет при торможении, помогите разобраться

Ещё каких-то два десятка лет назад стояночный тормоз, оснащённый гидравлическим приводом, был диковинкой, но сегодня такой системой оснащаются многие модели, особенно спортивные. Гидроручник представляет собой довольно несложное устройство, характеризующееся относительно высокой надёжностью (если сравнивать с обычным механическим). Конструкция гидравлического стояночного тормоза практически не имеет быстро изнашиваемых деталей и узлов (опять вспоминаем тросик классического ручника), поэтому такая система совместима с другими современными тормозными электронными системами. Главной особенность считается отсутствие тросика, функции которого перекладываются на гидравлический цилиндр. Впрочем, некоторые детали конструкции (храповик, блокировочная кнопка) остаются без изменений.

Монтаж гидроручника позволяет более тонко управлять тормозами: при подтормаживании педалью, если усилия, передаваемого на задние колёса недостаточно, можно одновременно использовать и рычаг ручника – его активизации увеличит давление, формируемое на заднем контуре усовершенствованной тормозной системы. Разумеется, при отсутствии тросика необходимость в его подтягивании отпадает, да и в целом обслуживание гидравлического СТ намного проще. realescort.nz Стоит помнить и о том, что классический ручник независим от работы штатной тормозной системы, в нашем же случае любая неисправность, приводящая к неработоспособности обычных тормозов, скажется и на стояночном (к примеру, при вытекании их контура тормозной жидкости).

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

  1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
  2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
  3. Под задней балкой установить опоры.
  4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
  5. Чтобы не мешали, демонтируйте резонатор и глушитель.
  6. Снимаете с тяги уравнитель.
  7. Демонтируете трос, снимая его с колодок на обоих колесах.
  8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

Гидроручника на жигули — и прочие мелочи

Известно, что одним из первых шагов тюнинга автомобиля, наряду с «прокачкой» двигателя, является модернизация тормозной системы. Не так давно Мы уже рассматривали общие моменты тормозной системы и о низ можно почитать здесь. Но сегодня речь пойдет об установке гидроручника на жигули.

Начнем пожалуй с того что если собрались ставить гидроручник, то придется менять задние тормоза на дисковые. Подробную инструкцию по установке задних тормозов можно почитать вот здесь.

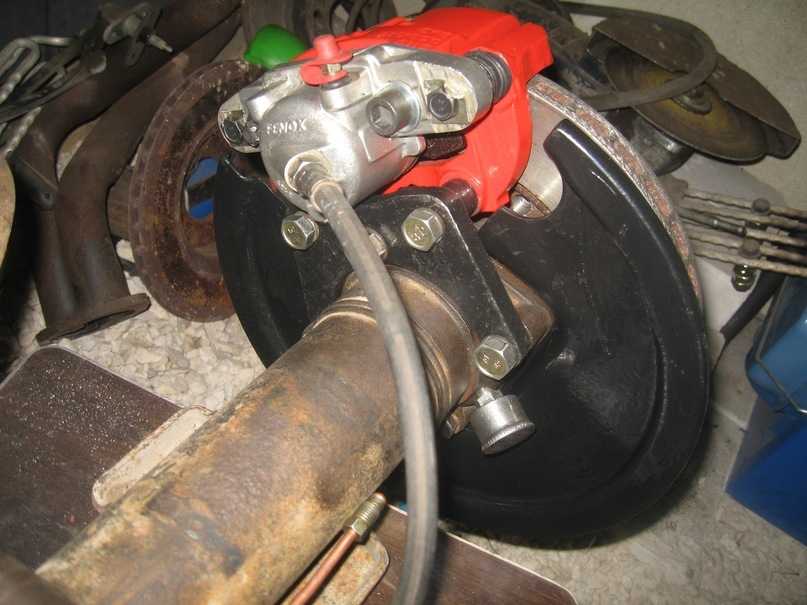

После установки Задних Дисковых Тормозов (ЗДТ) на автомобили семейства ВАЗ возникает проблема неправильного распределения тормозных усилий по осям. Как решать эту проблему и зачем это нужно?

Есть много причин для установки задних дисковых тормозов, но обратим внимание лишь на некоторые, определяющие из них: — стабильные характеристики дисковых тормозов при нагреве; — лучшее охлаждение тормозных дисков; — высокая эффективность торможения уменьшает тормозной путь; — меньшие вес и размеры; — уменьшается время срабатывания; — около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски;

Можно сделать вывод, что дисковые тормоза обладают существенными преимуществами перед барабанными. Главные из них — стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размеры. Задние дисковые тормоза установлены, пора заставить всё это правильно работать и обязательно установить в схему гидравлическую систему стояночного тормоза. Далее берем гидровлический ручник и устанавливаем его на место старого, дальше нужно будет подключить тормозные магистрали как показано на этой схеме:

Плюсами данной схемы являются: — Одинаковые усилия на левых и правых колесах автомобиля. — Регулятор начинает перераспределять усилие на задних колесах в более широких пределах (он и раньше умел это делать, но только на одном колесе, из-за особенностей устройства) — Передние тормоза становятся мощнее из-за переноса их магистралей ближе к вакумному усилителю.

Но в бочке меда всегда найдется и ложка дегтя, минусы схемы: — При отказе контура «левое переднее — правое переднее» эффективность торможения резко падает.

Недостатки есть всегда, но чётко дозируя усилие рукояткой ручника машина останавливается достаточно эфективно. Прежде чем приступить к установке регулятора тормозных усилий и системы гидроручника, советую частично разобрать салон для большего удобства работы при укладке тормозных магистралей. Теперь их место в салоне. Установка рукоятки стояночного тормоза.

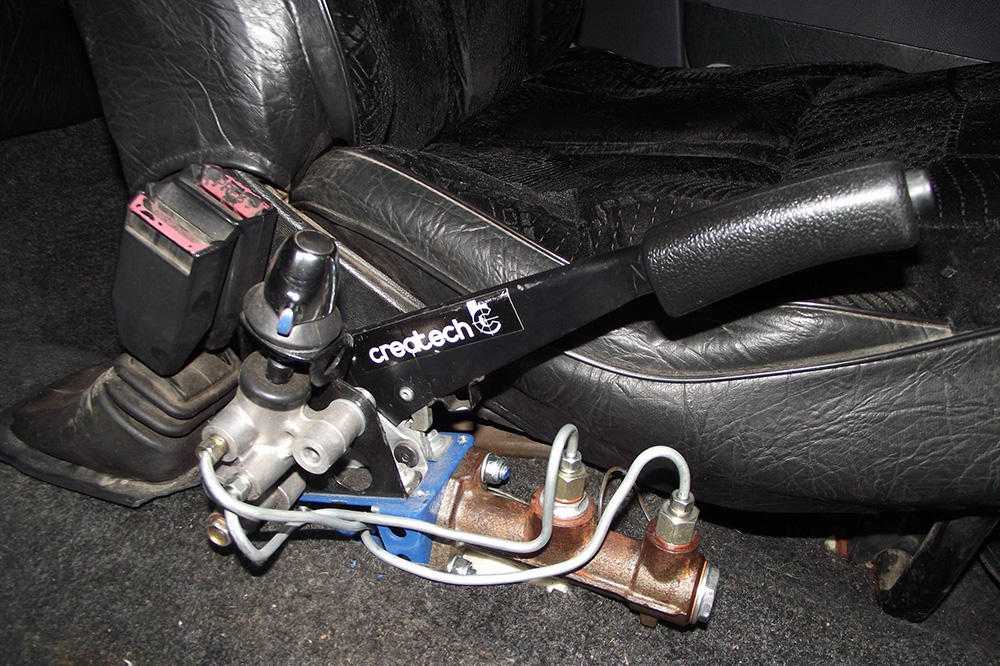

Оснастка и рукоятка ручника стояночного тормоза устанавливаются на штатное место. В вход на цилиндре гидроручника подключаем тормозную трубку, подающую жидкость, из выхода ведём трубку по туннелю к задней части кузова «классики» Разводка магистрали к задним суппортам

Над задней балкой внутри кузова есть три технологических отверстия. Разверните среднее из них зенковкой при помощи дрели до нужного диаметра и вставьте в отверстие сначала тормозной шланг (ВАЗ 2121), а затем, проденьте резиновое кольцо как на передней стойке, предварительно его (кольцо) разрезав с одной стороны. Вставьте через разрез тормозной шланг, который теперь никогда не протрётся об кузов. Соедините его с тормозной магистралью.

Под машиной к тормозному шлангу через отверстие болтом прикручиваем через медные шайбы тройник к которому по обе его стороны подсоединяем оставшиеся две тормозные трубки. Зафиксировав конструкцию пластиковыми хомутами герметизируем всю НОВУЮ тормозную систему с суппортами. Обтяжка и прокачка тормозной системы.

Предварительно обтянув все точки соединений в тормозной системе можно заливать тормозную жидкость. Прокачивать следует сначала задний контур, за ним правое переднее колесо и последним левое переднее колесо.

И все можно наваливать, примерно вот так:

Не забывайте нажимать сердечки и делиться с друзьями, ПОДПИСЫВАЕМСЯ!

Нужны ли задние дисковые тормоза?

Ответ неоднозначный, так как у дисковых тормозов явные преимущества перед барабанными. Если уж делаете тюнинг системы, то не поленитесь и поставьте на задней оси диски. Преимущества их даже в мелочах – заменить колодки намного проще, чем на барабанных (да и стоимость комплекта пониже). На задние колеса автомобилей ВАЗ с передним приводом идеально подходят диски от модели 2109. Переделок по минимуму, все становится будто «родное». Но если бюджет на проведение тюнинга у вас ограничен, то можно использовать и стандартную систему. Барабанные тормоза относительно неплохо работают, а применение гидравлики навсегда избавит вас от необходимости подтягивать тросик. И под любым уклоном машина будет нормально стоять, не скатываясь.

Ощущения.

Поначалу все как-то необычно было — ход педали, усилие, торможение, расчет усилия, и так далее. Очень радовало то, что теперь стояночный тормоз ВАЗ не был “мертвым”, как это было раньше, теперь потянув ее, можно было регулировать усилие, таким образом останавливая “восьмёрку” различными способами, как говорится на свой манер. Гидравлический ручник прекрасно выполняет свою прямую обязанность – он удерживает машину на месте на подъеме. С того дня я “забыл”, что такое перетормаживание, торможение осуществляется очень разумно и колеса задней оси, в случае экстренного торможения, блокируются чуть позже передних. Каких-то “кульбитов” или трюков с новой тормозной системой пока не проделывал, страшновато, не привык пока, да и к тому же специалисты посоветовали пока не рисковать, а просто привыкнуть к новой тормозной системе и ее работе.

На этом у меня все, надеюсь, для кого-то мой рассказ в деталях станет полезным, а кто-то по моему примеру и себе установит гидравлический стояночный тормоз ВАЗ. Жду ваших комментариев и соображений относительно вышеизложенного.

Теперь о неприятном, о недостатках, то есть — минусах этой схемы:

1. В случае отказа контура “правое переднее – левое переднее” эффективность торможения существенно снизится.

Согласитесь, недостатков не так уж и много, да и к тому же они есть всегда и везде, однако если четко дозировать усилие при помощи рукоятки ручника автомобиля, торможение осуществляется очень эффективно и этот факт лично проверен на практике. Однако истинный любитель тюнинга своими руками, ни за что не упустит шанс дооборудовать свой автомобиль гидравлическим ручником, сделав его более совершенным, а также прекрасную возможность получить бесценный опыт и массу удовольствия от полученного результата.

Комплектация гидравлического ручного тормоза

В автомобильных магазинах вы можете приобрести комплект гидравлического ручника. Своими руками его установить можно, но потребуется еще несколько дополнительных элементов:

  1. Шайбы из меди для тормозных механизмов в количестве 10 шт.
  2. Металлические трубки в количестве 5 шт. Чтобы немного сэкономить, можно приобрести полный комплект для автомобилей «Газель».
  3. Заглушки.
  4. Скрутки.
  5. Тормозные шланги для ВАЗ-2101-2107.
  6. Тройник для тормозной системы.
  7. Пластиковые хомуты-стяжки в количестве 50 шт.
  8. Регулятор тормозов для автомобилей ВАЗ любой модели.
  9. ГТЦ для ВАЗ-2101. Если такого нет, то можно использовать любой другой цилиндр.

Кроме всего этого потребуется наличие тормозной жидкости для последующей заправки системы. Ведь переделка включает в себя врезку в тормозные магистрали дополнительного контура.

Принцип работы гидравлического ручника

Сообщества DRIVE2 Пермский край Блог Металлический скрежет при торможении, помогите разобраться

Ещё каких-то два десятка лет назад стояночный тормоз, оснащённый гидравлическим приводом, был диковинкой, но сегодня такой системой оснащаются многие модели, особенно спортивные. Гидроручник представляет собой довольно несложное устройство, характеризующееся относительно высокой надёжностью (если сравнивать с обычным механическим). Конструкция гидравлического стояночного тормоза практически не имеет быстро изнашиваемых деталей и узлов (опять вспоминаем тросик классического ручника), поэтому такая система совместима с другими современными тормозными электронными системами. Главной особенность считается отсутствие тросика, функции которого перекладываются на гидравлический цилиндр. Впрочем, некоторые детали конструкции (храповик, блокировочная кнопка) остаются без изменений.

Монтаж гидроручника позволяет более тонко управлять тормозами: при подтормаживании педалью, если усилия, передаваемого на задние колёса недостаточно, можно одновременно использовать и рычаг ручника – его активизации увеличит давление, формируемое на заднем контуре усовершенствованной тормозной системы. Разумеется, при отсутствии тросика необходимость в его подтягивании отпадает, да и в целом обслуживание гидравлического СТ намного проще. realescort.nz Стоит помнить и о том, что классический ручник независим от работы штатной тормозной системы, в нашем же случае любая неисправность, приводящая к неработоспособности обычных тормозов, скажется и на стояночном (к примеру, при вытекании их контура тормозной жидкости).

Способ установки № 2

Сначала необходимо сделать несколько манипуляций под капотом:

  1. Выкручиваете трубку, которая идет к левому тормозного механизму и ставите заглушку на ней.
  2. Выкручиваете трубку, идущую к переднему правому колесу. Устанавливаете ее в отверстие, предназначенное для правого заднего тормозного механизма.

Перед началом работ обязательно слейте всю жидкость. Старайтесь все делать аккуратно, чтобы не повредить механизмы гидравлики. Старайтесь не допускать попадания жидкости на металл, так как она его разъест. Дальнейшие действия:

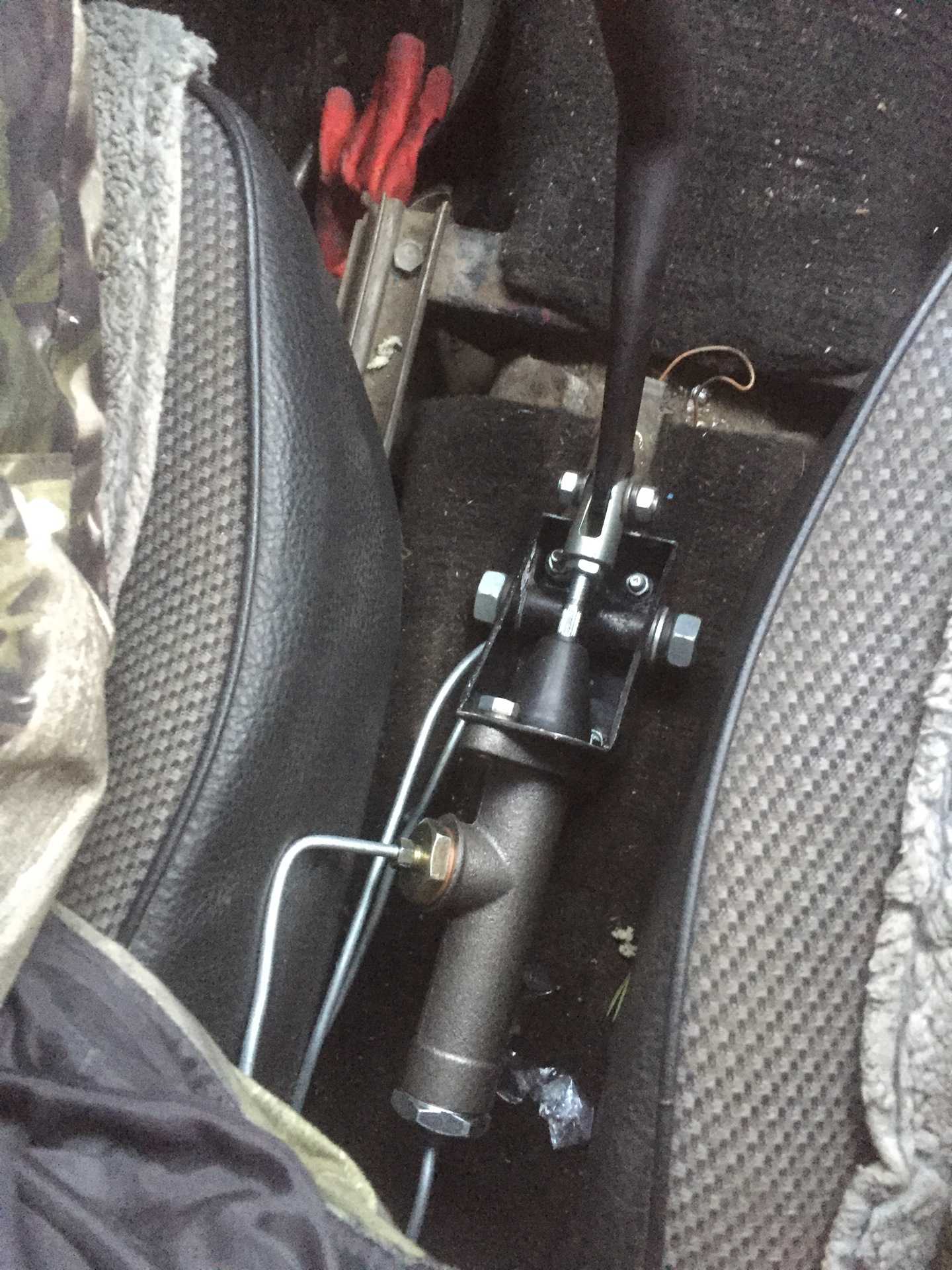

  1. Между сиденьями устанавливаете новый ручник.
  2. Устанавливаете болт вместо маятника регулятора. Прикручиваете к днищу кузова. На время рекомендуется снять передние сиденья, чтобы они не мешали и не испачкались во время проведения работ.
  3. Из подкапотного пространства прокладывается трубка по днищу к новому ручнику.
  4. По днищу в салоне прокладываете трубки от регулятора.
  5. Подберите по размерам трубки и установите их на задней оси.
  6. На задней балке на кронштейне закрепите гибкий шланг.
  7. Обязательно поставьте кольцо из резины, чтобы при эксплуатации не протирался шланг. Чтобы было удобнее надевать, разрежьте это кольцо.
  8. Соедините шланг с трубками. Чтобы закрепить металлические трубки, используйте пластиковые хомуты-стяжки.

Преимущества задних дисковых тормозов

Задние дисковые тормоза на ВАЗ-2109 пользуются спросом на рынке автомобильных запчастей по ряду очевидных причин:

  • с ними значительно уменьшается тормозной путь автомобиля;
  • ЗДТ значительно упрощают обслуживание колодок;
  • надежность тормозов сильно увеличивается, что улучшает показатель безопасности;
  • усиление тормоза происходит равномерное по всем колесам;
  • из-за особого способа теплового рассеивания исключается перегрев ЗДТ;
  • неподрессоренная масса уменьшается;
  • в зимнее время года не приходится сталкиваться такой проблемой, как замерзшие тормоза после мойки;
  • с эстетической точки зрения, диски выглядят лучше.

Комплектация гидравлического ручного тормоза

В автомобильных магазинах вы можете приобрести комплект гидравлического ручника. Своими руками его установить можно, но потребуется еще несколько дополнительных элементов:

  1. Шайбы из меди для тормозных механизмов в количестве 10 шт.
  2. Металлические трубки в количестве 5 шт. Чтобы немного сэкономить, можно приобрести полный комплект для автомобилей «Газель».
  3. Заглушки.
  4. Скрутки.
  5. Тормозные шланги для ВАЗ-2101-2107.
  6. Тройник для тормозной системы.
  7. Пластиковые хомуты-стяжки в количестве 50 шт.
  8. Регулятор тормозов для автомобилей ВАЗ любой модели.
  9. ГТЦ для ВАЗ-2101. Если такого нет, то можно использовать любой другой цилиндр.

Кроме всего этого потребуется наличие тормозной жидкости для последующей заправки системы. Ведь переделка включает в себя врезку в тормозные магистрали дополнительного контура.

Следующий этап — разводка магистрали к задним суппортам.

Разводка осуществляется с использованием внутренних технологических отверстий над задней балкой.

Далее придется доработать отверстие при помощи дрели, используя зенковку рассверлите его до нужного диаметра, с последующей вставкой в отверстие тормозного шланга.

Теперь аккуратно проденьте резиновое кольцо, предварительно разрезав его с одной стороны по принципу передней стойки.

В образовавшийся разрез проложите тормозной шланг. Такая защита позволит избежать возникновения прореза или протертости об кузов. Шланг следует соединить с тормозной магистралью.

Через отверстие при помощи болта под машиной к тормозному шлангу прикрутите через медные шайбы тройник. К нему с обеих сторон подключите две оставшиеся тормозные трубки. Используя пластиковые хомуты, зафиксируйте конструкцию и загерметизируйте новоиспеченную тормозную систему с суппортами.

Установка гидроручника на классику на барабаны

Хотя количество тюнинговых фирм, приходящихся на 1000 автомобилей, в западных странах существенно превышает среднестатистические российские показатели, по числу доморощенных кулибиных мы уверенно держим пальму первенства. Европейский или американский автовладелец, если зайдёт речь о совершенствовании конструкции своего автомобиля, в 95% случаев обратится в ближайший автосервис. У нас многие автолюбители предпочтут заняться доработкой авто самостоятельно. В частности, установка дисковых тормозов вместо устаревших барабанных – тюнинг, пользующийся большой популярностью. Но такая доработка будет ещё более эффективной, если оснастить систему гидроручником. И хотя эти узлы можно встретить в автомагазинах и оснастить им практически любую модель, многие автовладельцы предпочитают самостоятельное изготовление и монтаж этой компоненты усовершенствованной тормозной системы.

Способ установки № 2

Сначала необходимо сделать несколько манипуляций под капотом:

  1. Выкручиваете трубку, которая идет к левому тормозного механизму и ставите заглушку на ней.
  2. Выкручиваете трубку, идущую к переднему правому колесу. Устанавливаете ее в отверстие, предназначенное для правого заднего тормозного механизма.

Перед началом работ обязательно слейте всю жидкость. Старайтесь все делать аккуратно, чтобы не повредить механизмы гидравлики. Старайтесь не допускать попадания жидкости на металл, так как она его разъест. Дальнейшие действия:

  1. Между сиденьями устанавливаете новый ручник.
  2. Устанавливаете болт вместо маятника регулятора. Прикручиваете к днищу кузова. На время рекомендуется снять передние сиденья, чтобы они не мешали и не испачкались во время проведения работ.
  3. Из подкапотного пространства прокладывается трубка по днищу к новому ручнику.
  4. По днищу в салоне прокладываете трубки от регулятора.
  5. Подберите по размерам трубки и установите их на задней оси.
  6. На задней балке на кронштейне закрепите гибкий шланг.
  7. Обязательно поставьте кольцо из резины, чтобы при эксплуатации не протирался шланг. Чтобы было удобнее надевать, разрежьте это кольцо.
  8. Соедините шланг с трубками. Чтобы закрепить металлические трубки, используйте пластиковые хомуты-стяжки.

Следующий этап — разводка магистрали к задним суппортам.

Далее придется доработать отверстие при помощи дрели, используя зенковку рассверлите его до нужного диаметра, с последующей вставкой в отверстие тормозного шланга.

Теперь аккуратно проденьте резиновое кольцо, предварительно разрезав его с одной стороны по принципу передней стойки.

Через отверстие при помощи болта под машиной к тормозному шлангу прикрутите через медные шайбы тройник. К нему с обеих сторон подключите две оставшиеся тормозные трубки. Используя пластиковые хомуты, зафиксируйте конструкцию и загерметизируйте новоиспеченную тормозную систему с суппортами.

Завершение работ по второму способу

Старайтесь при проведении ремонта не допускать того, чтобы шланг перекручивался. Это может привести к повреждениям и утечке жидкости. Сначала нужно проводить затяжку того края, на котором резьба внешняя. После затягивается край с внутренней резьбой. Как сделать гидравлический ручник самостоятельно? Завершающий этап выглядит так:

  1. Зафиксируйте положение новой системы, проверьте затяжку всех резьбовых соединений.
  2. Залейте в расширительный бачок тормозную жидкость.
  3. Прокачайте систему по схеме от дальнего цилиндра к ближнему. Своевременно доливайте жидкость в бачок. Иначе прокачку потребуется проводить заново.
  4. Проверьте работоспособность тормозной системы. Нормально ли выжимаются суппорты.

После соберите все разобранные узлы – установите на место колеса. Перед первой поездкой убедитесь, работают ли нормально тормоза. Если есть неполадки, устраните их сразу же. При первой поездке не разгоняйтесь до большой скорости, чтобы была возможность остановить автомобиль хотя бы двигателем. Все вышеизложенные способы подходят для установки гидравлического ручника своими руками на ВАЗ любой модели, а также на автомобили других производителей (включая иностранных).

Как сделать гидроручник своими руками

Если автовладелец решился на усовершенствование тормозной системы посредством замены барабанного механизма на дисковый, монтаж гидроручника позволит избежать многих дополнительных расходов. Но и в этом случае имеются возможности для солидной экономии. Речь идёт об отказе от приобретения готового комплекта гидравлического СТ. Тем более что его самостоятельное изготовление нельзя назвать сложной процедурой. Итак, перечислим, какие материалы и инструменты нам понадобятся:

  • гидравлический цилиндр, используемый в механизме сцепления для данной модели автомобиля;
  • тройник, используемый при осуществлении разводки шлангов тормозной магистрали;
  • около десятка шайб, желательно медных;
  • металлические трубки, являющиеся составной частью тормозной системы (подойдут и вазовские в количестве пяти штук);
  • резиновый тормозной шланг, устанавливаемый временно;
  • тормозная жидкость, рекомендуемая автопроизводителем данной модели. Объем будет зависеть от конструктивных особенностей машины, но обычно четырёх литров бывает достаточно;
  • заглушка;
  • пластиковые хомуты;
  • комплект скруток;
  • оснастка, используемая для ремонта/установки ручного тормоза.

Как только весь перечисленный список будет готов, можно приступать непосредственно к монтажным работам. Установка гидроручника осуществляется в соответствии со следующим алгоритмом:

чтобы обеспечить более комфортные условия работы, потребуется немного разобрать салон. Это упростит доступ к основным узлам тормозной системы, включая основной и стояночный тормоза, имеющие конструктивные элементы, находящиеся в салоне;
для этого придется изучить инструкцию к своей модели авто (если нет печатного варианта, всегда можно отыскать соответствующую документацию в интернете)
Нужно обратить особое внимание на устройство конкретной тормозной системы, в частности, где проходят её магистрали. Если установке гидроручника предшествовал монтаж дисковых тормозов, то вы уже должны знать об этом;
первая задача – найти тормозную магистраль задней полуоси автомобиля — с ней придётся работать более плотно
Обычно для этого задействуют отверстия, через которые монтируется тросик спидометра. Особенно аккуратно следует работать в моторном отсеке, поскольку в нём сосредоточено большое количество других узлов и агрегатов;
чтобы подсоединить гидравлический ручник, убеждаемся, что все шланги, являющиеся составной частью тормозной магистрали, подключены к главному цилиндру. Посредством скрутки нужно будет удлинить магистраль, используя заготовленную ранее металлическую трубку. Это временная мера — впоследствии на её место будет смонтирован регулятор усовершенствованной дисковой тормозной системы;
ранее снятая рукоятка ручника монтируется на своё законное место. Затем к выходному патрубку ГЦ необходимо подсоединить ещё одну трубку — именно через неё цилиндры будет заполнены тормозной жидкостью. Затем соединяем выходной патрубок ГЦ с задним контуром модифицированной тормозной системы, используя шланг;
попробуйте отыскать в задней части автомобиля, поближе к полуоси, три технологических отверстия, используемые для прокладки шлангов, заполняемых тормозной жидкостью

Если таковых не окажется, придётся их просверлить, следя, чтобы диаметр дырок был не меньше, чем внешний диаметр используемых шлангов;
во время прокладки шланга через техническое отверстие важно предотвратить его протирание во время движения автомобиля. Делается это с помощью установки защитного кольца;
оставшаяся часть работ проводится на яме, потому что нужно получить доступ к нижней части автомобиля

К протянутому через техническое отверстие шлангу подсоединяем тройник. А к нему, в свою очередь, подключаем те три шланга, которые мы протянули через весь салон и впихнули в просверлённые или готовые отверстия. Тройник также нужно каким-либо надёжным способом укрепить, чтобы он не болтался. Лучше всего это сделать с помощью пластиковых хомутов;
заключительная часть работ — тщательная герметизация соединений, после чего можно приступать к заполнению тормозной системы жидкостью. Важно не допустить попадание в контур воздуха, поскольку это может стать причиной заметного снижения эффективности тормозов.

Осталось только проверить, как работает гидроручник, изготовленный своими руками. Желательно проводить испытания на достаточно просторном и пустынном участке дороги.

Другие разновидности стояночных тормозов

Помимо классического ручника с механическим приводом, устройство стояночного тормоза может выглядеть и в других вариантах исполнения.

Так, к примеру, современные автомобили всё чаще получают так называемый электромеханический стояночный тормоз, который не имеет прямой связи между водителем и механизмами колёс. Включается он кнопкой, а затягивание колодок происходит при помощи электромоторов.

Ещё одним вариантом ручника может быть гидравлическая схема, так называемый гидроручник. Он представляет собой интегрированный в основную тормозную систему гидроцилиндр, активирующийся привычным рычагом в кабине.

Правда, в этом случае общая надёжность тормозов падает, ведь лишившись гидравлики (пробой магистрали, например) ручник уже не поможет остановиться.

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

  1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
  2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
  3. Под задней балкой установить опоры.
  4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
  5. Чтобы не мешали, демонтируйте резонатор и глушитель.
  6. Снимаете с тяги уравнитель.
  7. Демонтируете трос, снимая его с колодок на обоих колесах.
  8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

Стоимость проведения тюнинга

Теперь настало время составить подробную смету на запчасти, используемые во время проведения тюнинга тормозной системы. Цена всех компонентов может отличаться, зависит все от того, приобретаете вы новые или бывшие в употреблении. Примерная стоимость:

  1. Тормоз гидравлический в сборе – стоимость около 2700 рублей. Можно найти и дешевые китайские экземпляры, но стоит ли им доверять – решайте сами. Качество таких изделий очень часто на низком уровне.
  2. Регулятор – 400-500 рублей.
  3. Трубки тормозные для автомобиля «Газель» – 300-400 рублей.
  4. Цилиндр сцепления (главный) для классики — порядка 450-500 рублей.
  5. И мелкие расходные материалы – шайбы из меди, пластиковые хомуты-стяжки, шланг тормозной ВАЗ-2101, жидкость – на все потратите примерно 500-600 рублей.

По скромным меркам стоимость тюнинга обойдется примерно в 5000 рублей. Если для вас это много, то откажитесь от этой идеи и просто установите новый трос ручника вместо растянувшегося старого. Рекомендуется перед началом работ ознакомиться с советами специалистов, пообщаться с теми, кто уже делал подобную работу. Они смогут вам дать немало дельных советов касаемо усовершенствования тормозной системы на конкретном автомобиле.

Предназначение

Заменить ручник на ваз 2110

Гидравлическая ручная система это доработка транспортного средства с целью улучшения тормозных характеристик. Она предназначается для экстренного, плавного торможения задней части машины. Установка регулятора позволит отрегулировать усилие при торможении, что предотвращает блокировку задних барабанов.

Примечание. Ручник гидравлический с регулятором применяется при прохождении поворотов на мокром асфальте для предотвращения заноса задней части. Также можно произвести полную блокировку задних колес для прогрева резины передка.

Примечание: регулятор необходимо монтировать перед рычагом ручника, главный тормозной цилиндр расположить под капотом.

Замена ручника ваз 2110

Правильно установленный регулятор должен плавно распределять усилие на задние тормозные колодки, а у передних проявится большая мощность. В автомагазинах продаются готовые к установке ручные гидравлические тормоза в сборе. Прочные стальные кронштейны для крепления цилиндра, алюминиевая ручка. Установить их можно принципиально на любой легковой транспорт. Так же продаются вертикальные ручники в сборе. Для проведения работ необходимо дополнительно купить:

  • медные шайбы – 10 штук;
  • тормозные трубки металлические – 5 штук (можно комплект тормозных трубок с Газели);
  • заглушка;
  • скрутка;
  • шланг тормозной от классики;
  • тройник тормозной;
  • пластиковые хомуты – 50 штук;
  • тормозной регулятор ВАЗ;
  • главный цилиндр сцепления от ВАЗ-2101;
  • тормозную жидкость.

Принцип работы гидравлического ручника

Ещё каких-то два десятка лет назад стояночный тормоз, оснащённый гидравлическим приводом, был диковинкой, но сегодня такой системой оснащаются многие модели, особенно спортивные. Гидроручник представляет собой довольно несложное устройство, характеризующееся относительно высокой надёжностью (если сравнивать с обычным механическим). Конструкция гидравлического стояночного тормоза практически не имеет быстро изнашиваемых деталей и узлов (опять вспоминаем тросик классического ручника), поэтому такая система совместима с другими современными тормозными электронными системами. Главной особенность считается отсутствие тросика, функции которого перекладываются на гидравлический цилиндр. Впрочем, некоторые детали конструкции (храповик, блокировочная кнопка) остаются без изменений.

Монтаж гидроручника позволяет более тонко управлять тормозами: при подтормаживании педалью, если усилия, передаваемого на задние колёса недостаточно, можно одновременно использовать и рычаг ручника – его активизации увеличит давление, формируемое на заднем контуре усовершенствованной тормозной системы. Разумеется, при отсутствии тросика необходимость в его подтягивании отпадает, да и в целом обслуживание гидравлического СТ намного проще. Стоит помнить и о том, что классический ручник независим от работы штатной тормозной системы, в нашем же случае любая неисправность, приводящая к неработоспособности обычных тормозов, скажется и на стояночном (к примеру, при вытекании их контура тормозной жидкости).

Как демонтировать трос ручника

Для проведения демонтажа старого ручника потребуется выполнить несколько действий:

  1. Устанавливаете автомобиль на эстакаду, смотровую яму или подъемник. Все зависит от того, какими удобствами вы располагаете. Если нет таких удобств, то лучше даже не начинать проводить работу.
  2. Заднюю часть автомобиля приподнять на домкрате, предварительно установив под передними колесами упоры.
  3. Под задней балкой установить опоры.
  4. Так как гидравлический ручник может устанавливаться и с барабанными тормозами, то конструкцию можно сильно не менять. Снимаете колеса и барабаны с задней оси.
  5. Чтобы не мешали, демонтируйте резонатор и глушитель.
  6. Снимаете с тяги уравнитель.
  7. Демонтируете трос, снимая его с колодок на обоих колесах.
  8. Теперь нужно произвести несколько манипуляций в салоне автомобиля. Откройте доступ к рычагу ручника и выкрутите крепления. После чего полностью снимите его с посадочного места.

Теперь можно начать установку новой системы, для этого можно использовать один из двух популярных методов.

Заключение

Доработка эта очень интересная, и сделать ее может каждый желающий, благо материалов и инструментов для этого в продаже полно. Кроме того, вы можете купить уже готовый комплект для конкретного автомобиля, который будет включать в себя не только гидравлический ручник, но и все системы трубок, шлангов, останется лишь соединить все и прокачать тормоза. Стоимость такой конструкции окажется выше, но и надежность будет неплохой. Если вы считаете, что не сможете осилить работу, лучше откажитесь от нее и отдайте автомобиль опытным мастерам, которые все сделают на высшем уровне. Ведь от качества работы тормозов зависит ваша жизнь и здоровье.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
