Установка европанели на ваз 2110

Устанавливаем европанель и делаем шумоизоляцию на 2112, ВАЗ 2111, ВАЗ 2110

Сейчас мы попробуем разобраться в том, как же установить европейский вариант панели на отечественный автомобиль ВАЗ – 2110. Перед тем как начать процесс установки необходимо решить для себя необходимость присутствия шумовой изоляции кузова отечественного автомобиля. Все дело в том, что данные процедуры лучше и легче выполнять одновременно. Берем европейскую панель и тщательно рассматриваем ее. Как выглядит сама накладка и как выглядят вставки для самых разных кнопок и отверстий для хода воздуха. Кроме того, рассмотрите, как выглядят заглушки панели, кронштейн, а также кнопка для обогрева стекла задней части автомобиля.

В своем распоряжении мы имеем только заводской вариант отечественного автомобиля ВАЗ – 2110, который оснащен все той же заводской панелью. Прежде всего, не стоит забывать о бережном отношениик вашему автомобилю. Перед тем как начать процесс замены панели начинаем работу, которая связана с шумовой изоляцией вашего транспортного средства.

Для этого нам понадобится порядка шести листов БИМАСТ – ДОМС, а также примерно три – четыре листа сплена. Конечно, речь идет о материале, который рассчитан с запасом на неполадки. Кроме того, стоит приобрести и тонкий поролон, который может самостоятельно приклеиваться, в размере пяти листов будет вполне достаточно. Во-первых, необходимо снять передние сиденья своего автомобиля. Что касается верхней части тоннеля половой части, то его нужно снять при помощи отвертки. После этого снимаем и нижнюю часть тоннеля.

После этого принимаемся за снятие рулевого кожуха и руля, а для этого нужно открутить три самореза и всего четыре винта. После этого необходимо обязательно демонтировать переключатели под рулевой системы. Выполнив все вышеперечисленное, проводим работы, которые связаны демонтажем блока, реле и бардачка, после чего снимаем регулятор фар и приборную панель. И наконец, добравшись до крепежей заводской панели, откручиваем и их. Теперь остается вынуть ее из автомобильного кузова, а в процессе отсоединения необходимо открутить все, что связывает панель и приборы автомобиля. Помните о том, что заводскую систему шумовой изоляции также необходимо удалить, ведь теперь она у вас будет новая. Стандартная накладка отечественной панели должна быть удалена и нужно установить щиток универсальных приборов. Теперь нужно закрепить жгуты приборов, и уплотнить стыки воздушных отверстий. Стоит помнить и о том, что дополнительные функции потребуют дополнительных кнопок, которые найдут свое применение в европейской варианте автомобильной панели, и конечно, дополнительные провода, которые нужно подключить именно сейчас, так как потом это сделать будет невозможно.

После того, как проделано все вышеперечисленное, можно заняться тем, что завернуть в битопласт и все его разъемы, которые имеются в наличие у евро панели. Евро накладки также прикручиваем при помощи саморезов. После этого стоит отметить, что работа, которая связана с установкой новой панели, полностью завершена. Теперь можно наложить материалы, которые обеспечат полную шумовую изоляцию вашего транспортного средства. После того как на все необходимые места был наложен специальный материал моно провести работы, которые связаны с наклеиванием СПЛЭН. Помните о том, что специалисты отмечают тот факт, что СПЛЭН является довольно удобным материалом, а процесс работы с ним не займет большое количество времени и не потребует для этого много ваших сил.

И так, проделав сложную работу, наступила финальная часть нашего процесса. Устанавливаем панель на ее место в вашем автомобиле. Помните о том, что на всю работу вам не потребуется более двух дней, но из всего срока самую большую рабочую часть необходимо потратить на то, чтобы произвести новое подключение системы сигнализации.

Функциональные характеристики замены старой панели на европанель класса люкс в интерьере ВАЗ 2110 и модели ВАЗ 2112:

  • особый обновлённый дизайн для моделей ВАЗ;
  • полная комплектация от кнопок до проводов;
  • оригинальная модель европейского стиля;
  • непревзойдённое состояние комплекта;
  • улучшенные характеристики материала;
  • монтаж изделия в штатные места без доработки и подрезки;
  • идеальное предложение для тюнинга транспортных средств;
  • замена панели с неприглядными трещинами и выцветшей поверхностью;
  • доступный приём предпродажного повышения стоимости автомобиля.

Никаких сомнений, что обновлённый комплект панели приборов европейского стиля добавит богатство и особой специфики в интерьер автомобиля ВАЗ 2110. Предлагаемый высококачественный комплект произведён в строгом соответствии с европейскими спецификациями, гарантируя плотное прилегание нового элемента на место штатного оборудования.

Европанель на ВАЗ 2110 вместо старой торпеды

Часто задаваемый вопрос, где приобрести и как поставить своими руками евро панель или накладку на торпеду на ВАЗ 2110. Это не удивительно, древняя панель десятки уже надоела и охота, как то обновить салон. В данной статье я покажу, что надо для того, чтоб поменять старую торпеду ВАЗ 2110 на евро и много важных моментов с которыми столкнетесь при замене старой торпеды.

В начале давайте определимся, что такое «установка торпеды на ваз 2110». По сути различается лишь накладка на панель, а нижняя часть панели остается старой. Выходит, что торпеда разборная и состоит она из 3-х частей. Идет речь, как раз о самой верхней накладке, потому поставить ее не так трудно, как менять торпеду авто полностью.

Снятие и панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:

Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену. Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

  • 1 – панель
  • 2 – боковое сопло вентиляции и отопления салона
  • 3 – накладка панели приборов
  • 4 – винты крепления накладки
  • 5 – винты крепления панели
  • 6 – коробка
  • 7 – накладка консоли
  • 8 – крышка
  • 9 – щиток панели приборов
  • 10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

С разбором панели

Первый этап осуществляется по уже описанному плану. Далее, действуем так:

  • Собираем накладку, устанавливая в нее свою комбинацию приборов, панели воздуховодов и те аксессуары, что в комплекте;
  • В основании панели аккуратно крепим жгут проводов;
  • К этому жгуту подсоединяем провода из евронакладки, стягивая все монтажными стяжками;
  • Осуществляем подключение приборов к нужным кнопкам с помощью разъемов;
  • Саморезами закрепляем накладку.

Этот метод, хоть и занимает больше времени, зато дает возможность качественной шумоизоляции для устранения всех раздражающих скрипов.

Также рекомендуем поменять лампочки на качественные аналоги или светодиоды. Так, обновленная панель будет выглядеть еще солиднее.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

  • каркас панели приборов в сборе с накладкой
  • щиток (комбинация) приборов
  • кнопки и выключатели
  • дефлекторы отопителя
  • блок управления отопителем нового образца
  • подпанельная электропроводка
  • рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

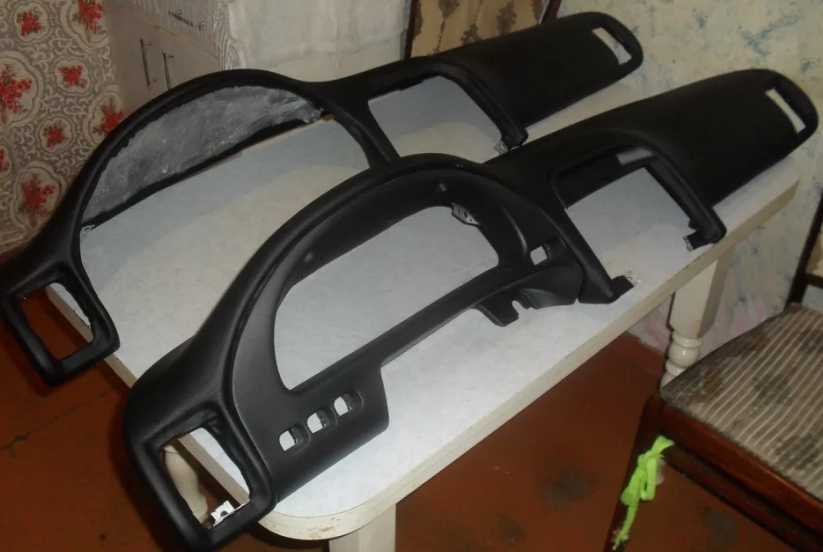

Подготовим новую накладку на торпеду к установке

Для этого срезаем остатки материала евро накладки. Места под приборной панелью вырезать не надо, иначе будет щель между управляющий колонкой и накладкой. В этом месте надо попросту сделать 2 надреза по бокам, чтоб данная часть накладки могла слегка загибаться по мере необходимости. Также не надо срезать по 10 мм с боков накладки в районе боковых воздуховодов, эти места надо подгонять по месту.

Меряем накладку на панель и по мере необходимости подгоняем. На этом шаге рекомендуется применять антискрип (звукоизоляция панели). Так, Вы застрахуете себя от скрипов в дальнейшем.

Чтоб поставить приборную панель в евро накладке, можно использовать один из методов:

  1. Применять крепления из комплекта евро накладки.
  2. Применять крепления со старенькой накладки (от сверлить).
  3. Подключение разъемов, клавиш европанели делаем по инструкции:

Когда накладка готова, попробуем поставить ее. Крепления евронакладки в позициях 1-7 схемы. Сверху фиксируем 35миллиметров шурупами, которые после скрываются под пластиковой накладкой.

Преимущество такового способа во времени. Если Вы делали демонтаж панели, тогда на смену накладки Вы потратите не больше 3 часов. Если впервой сталкиваетесь с схожим видом работ, тогда порядка пяти часов.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

  • Отсоединяем аккумуляторную батарею
  • Снимаем рулевое колесо и подрулевые переключатели
  • Обязательно снимаем верхнюю облицовку туннеля пола
  • Снимаем бардачок и отвинчиваем винты крепления
  • Снимаем ручку гидрокорректора фар потянув на себя
  • Откручиваем гайку гидрокорректора и вынимаем его
  • Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
  • Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
  • Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
  • Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
  • Отсоединяем колодки электропроводки
  • Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170. Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических. Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

  1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
  2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания. Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно. Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Накладки на панель ваз 2110

Сейчас существует несколько видов накладок на евро панели:

  1. Евро – 1, ее еще называют каприз, то есть, она идентична обычной приборной панели ваз 2110, только тут отсутствует полочка со стороны пассажира.
  2. Евро – 2, и конечно, можно найти евро – 3, но они больше подходят для современных вазовских автомобилей.

Но все же и такой вариант накладки можно установить. Если говорить, о качестве таких накладок, то они качественные и мягкие, если конечно, не приобрести подделку.

При покупке стоит обратить внимание, чтобы накладка имела полный пакет составляющих:

  • Сама накладка.
  • Кнопки приборов.
  • Щиток под приборы.
  • Конструкция имеет отличия, поэтому стоит приобрести заглушки.
  • Все кнопки и колодки.
  • Воздуховоды.
  • Крепление на щиток предохранителей.

Установка европанели на ВАЗ 2110, 2111, 2112

В интернете многих мучает вопрос, где купить и как установить евро панель на ВАЗ 2110. Это не удивительно, старая панель уже надоела и хочется, как то обновить салон. В этой статье я покажу, что нужно для того, чтобы заменить старую панель ВАЗ 2110 на евро и не мало важный вопрос — где ее найти:

установка европанели на ваз 2110

Кто не понял:

  1. Снять европанель ваз 2110 — это тоже самое, что и демонтаж старой панели, разницы нет никакой (см.инструкцию дальше).
  2. Чтобы заменить только накладку панели, снимать панель уже не обязательно !

Итак, останавливаемся на накладках панели, которые различаются на:

  • Евро-1, другое название «Каприз» и имеет индекс 21104. Отличительные особенности этой накладки, что она без полочки.
  • Евро-2, индекс 2110L, накладка уже с полочкой.
  • Евро-3, накладка без полочки, но под панель приборов нового образца (Калина, Приора), имеет блок климат-контроля с 3 ручками и большую кнопку аварийной остановки.

Евронакладка на панель состоит из:

  1. Сама накладка
  2. Вставки для кнопок (малая вставка кнопок 2110L-2120031, большая 2110L-2120032)
  3. Воздуховоды (2114-81080623)
  4. Отделка щитка приборов (2110L-5325124)
  5. Сдвоенная кнопка включения габаритов и ближнего света
  6. Кнопка включения задних противотуманок (с фиксацией)
  7. Кнопка включения обогрева заднего стекла (с фиксацией)
  8. Колодки для кнопок — 2 шт.
  9. Заглушки вместо кнопок — 6 шт.
  10. Жгут проводов для подключения сдвоенного выключателя габаритов и ближнего света
  11. Колодка
  12. Кронштейны щитка приборов
  13. Возможно потребуется докупить отдельно различные кнопки для ВАЗ-2114 и колодочки к ним.

Теперь переходим к установке, и тут можно выделить два метода, каждый из которых имеет свои преимущества и недостатки:

Установка евронакладки без снятия панели

Примеряем накладку на панель и при необходимости подгоняем. На этом этапе рекомендуется использовать антискрип (шумоизоляция панели). Таким образом, Вы застрахуете себя от скрипов в будущем.

Чтобы установить приборную панель в евро накладке, можно последовать по одному из способов:

  1. Использовать кронштейны из комплекта евро накладки.
  2. Использовать кронштейны со старой накладки (отсверлить).

Подключение кнопок европанели выполняем по инструкции:

Преимущество такого метода во времени. Если Вы уже прибегали к демонтажу панели, тогда на замену накладки Вы потратите около 3 часов. Если в первый раз сталкиваетесь с подобным видом работ, тогда порядка 6 часов.

Установка евро накладки со снятием панели

Если Вы решили полностью снять торпедо, тогда следуйте этой инструкции.

Аналогичным образом обрезаем евронакладку по периметру, согласно прилагаемой к ней инструкции. Собираем накладку: устанавливаем в неё панельки воздуховодов, аксессуары, которые шли с ней в комплекте.

Закрепляем евронакладку на панель десятки саморезами.

Заменить панель старого образца на Евро-3

  1. Купить торпеду Евро-3 в сборе с подторпедной проводкой, найти схемы подключения панели старого образца и нового и выполнять состыковку своими руками. Тема на форуме.
  2. Купить накладку Евро-3.

Тогда следует заменить САУО старого образца (2 крутилки) на новый (3 крутилки) по этой инструкции, или этой.Оставить старую приборку, либо заменить приборную панель старого образца на нового (Калина/Приора, 1118-3801010-12) опять же вручную подключать разъемы (они разные) по схемам распиновки.

Заключение

ВАЗ 2110 с европанелью

Кстати, если Вы все таки хотите сменить панель полностью, тогда попробуйте установить в десятку панель от приоры.

Если бы я решил заменить торпедо ВАЗ 2110, то..

Установка без полного разбора панели

Панель, как многим известно, состоит из трех частей, но европанель ВАЗ 2110 – это, собственно, только верхняя часть торпедо. И если цель – лишь ее замена, без каких-либо доработок и другого тюнинга, тогда смело можно делать частичный разбор, не снимая всего оборудования.

Понадобятся:

  • Дрель;
  • Отвертка;
  • Саморезы.

Процесс демонтажа проходит так:

Снимаем приборную панель;
Открываем бардачок, и изнутри откручиваем три самореза. Довольно сложно открутить саморез около ветрового стекла, но все же посильно;
Рядом с ЭБУ вытягиваем 4 кнопки и изнутри откручиваем саморезы;
Ослабляем крепление регулировки подсветкой. Можно открутить полностью, как удобнее;
Открыв блок предохранителей приборов также изнутри откручиваем 2 самореза;
Остаются еще два самореза, которые удерживают накладку панели, но открутить их не получится без полного разбора. Поэтому либо осторожно выламывают эти саморезы, либо даже выпиливают, приподняв накладку справа, используя пилку по металлу. При этом внешний вид будущего обновленного «лица» салона не пострадает, поскольку евронакладка перекроет эти места;
Теперь можно спокойно снять накладку. Проводим действия с накладкой по инструкции Прокладываем жгут в основании панели Протягиваем и стягиваем в жгуты дополнительные провода Разъемы под накладкой обернуты битопластом Установка евронакладки и притяжка ее саморезами Установка евронакладки и притяжка ее саморезами Вид собранной панели изнутри

Где взять европанель?

Дело в том, что евронакладки, а также европанели в сборе стали дефицитом, поскольку их выпуск прекращен уже более пяти лет назад. Поэтому в основном продают б/у в хорошем состоянии, новую найти довольно сложно. Если вдруг предлагаемый товар вам не подходит, можно поставить Приоровскую, полностью разобрав старую.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Почему не горит подсветка на панели приборов ваз 2109

Поворотная цапфа ваз 2107

ВАЗ 2110 как поменять лягушку на автомобиле, и замена

Выкидывает тосол из расширительного бачка ваз 2114 инжектор, причины, как предупредить поломку

Ваз 2110 как утеплить машину

Какие сиденья от иномарки подходят на ваз 2107 без переделок

Моторное масло Шелл Хеликс для приоры

ВАЗ 2109 на холодную троит карбюратор – причины неисправности

Как снять европанель на ВАЗ 2112 + видео

Рядовой владелец автомобиля ВАЗ 2112 редко сталкивается с необходимостью снятия панели приборов своего автомобиля. Основной причиной, из-за которой приходится демонтировать европанель, является кузовной ремонт, ремонт электрики или устройств, установленных непосредственно за панелью приборов. Так как подобраться к таким устройствам без снятия панели приборов бывает очень тяжело или даже невозможно, то в таких случаях приходится снимать всю европанель.

Снятие панели приборов также требуется при устранении скрипов и других шумов, возникающих во время езды на автомобиле, или проведении работ по установке дополнительной шумоизоляции салона. Кроме этого, даже при аккуратном обращении с автомобилем со временем панель приборов может потерять свой внешний вид и потребовать замены на новую.

В этой статье мы постараемся осветить основные этапы снятия европанели с автомобиля ВАЗ 2112. Панель приборов «Евро» можно встретить на автомобилях линейки ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112. Поэтому все, что далее будет сказано о демонтаже европанели ВАЗ 2112 справедливо и для остальных моделей. Кроме этого, следует отметить, что крепления европанели идентичны креплениям обычной панели приборов, поэтому данной пошаговой инструкцией можно пользоваться и при демонтаже обычной панели.

Итак, при снятии европанели с автомобиля ВАЗ 2112 последовательность действий должна быть следующей:

В целях безопасности необходимо обесточить бортовую сеть автомобиля. Для этого нужно отсоединить минусовую клемму от аккумуляторной батареи.

Необходимо снять рулевое колесо. Для этого плоской отверткой следует поддеть и снять с рулевого колеса декоративную накладку с надписью «LADA». Далее с помощью крестовой отвертки (PH2) выкручиваем два шурупа, которые находятся в углублениях под снятой накладкой. После этого снимаем крышку выключателя звукового сигнала.

Теперь необходимо зафиксировать рулевое колесо. Это можно сделать двумя способами: повернуть руль до упора влево или вынуть ключ из замка зажигания и повернуть руль в любую сторону до щелчка, сопровождающего его блокировку. После этого следует выкрутить центральную гайку, удерживающую рулевое колесо. Для этого понадобится торцовый ключ с головкой на 24 (для удобства желательно использовать торцовый ключ с трещоткой).

В целях безопасности сразу снимать центральную гайку не нужно — ее следует оставить на 3-4 последних витках резьбы. После этого выставляем руль в среднее положение (передние колеса при этом должны стоять параллельно продольной оси автомобиля). Чтобы не тратить время на поиск правильного положения рулевого колеса при его установке, перед снятием руля можно нанести соосные метки на само рулевое колесо и верхнюю пластиковую крышку рулевой колонки.

Далее необходимо средними по силе ударами по задней части рулевого колеса слева — справа и сверху — снизу сбить его со шлицов вала рулевого управления. После этого можно откручивать центральную гайку окончательно и снимать рулевое колесо.

Процесс снятия рулевого колеса с автомобилей ВАЗ 2110-2112 подробно показан в следующем видео:

Теперь нужно снять боковые щитки с левой и правой стороны центральной консоли. Каждый щиток крепится в задней своей части двумя винтами, которые необходимо вывернуть с помощью крестовой отвертки (PH2).

Далее крестовой отверткой (PH2) откручиваем винты крепления бардачка, расположенные снизу под бардачком у передней стенки салона автомобиля. Сняв бардачок со своего места, необходимо отсоединить провода, идущие к плафону подсветки бардачка. После этого бардачок можно снимать окончательно.

Следующий шаг — крестовой отверткой выкручиваем саморезы крепления панели приборов. Один из саморезов расположен в нише бардачка, остальные — по краям в нижней части панели приборов.

Теперь необходимо с помощью рожкового ключа на 8 и крестовой отвертки выкрутить винты крепления панели приборов в районе центральной консоли.

После этого снимаем защитные решетки воздуховодов, расположенных по краям панели приборов. Для этого достаточно поддеть их плоской отверткой.

Далее торцовым ключом откручиваем гайки, расположенные под снятыми решетками воздуховодов.

Снимаем панель приборов со шпилек, поднимая ее вверх и потянув на себя. После этого необходимо отсоединить все разъемы на жгутах проводов, идущих к панели приборов, предварительно пометив их для последующей сборки. Теперь панель приборов можно снимать окончательно.

Процесс снятия панели приборов с ВАЗ 2112 показан в следующем видео:

Надеемся наша инструкция будет полезна для Вас!

Установка евронакладки без снятия торпеды

В этом варианте нужно иметь под рукой дрель и шурупы.

Опирайтесь на схему крепления накладки и начинайте по порядку:

  1. Снять приборную панель.
  2. Открыть бардачок и отвернуть три шурупа с внутренней стороны (позиции 1,2,3 схемы). Попробовать отвернуть шуруп (поз 9) изнутри возле лобового стекла, трудно, но реально.
  3. Вынуть 4 клавиши (рядом с модулю управления) и отвернуть шурупы изнутри (поз 4,5)
  4. Отвернуть либо ослабить крепление регулировкой подсветки (поз 8)
  5. Отрыть модуль предохранителей и изнутри отвернуть 2 шурупа (поз 6 и7)
  6. Сейчас накладка панели держится лишь на шурупах поз 10 и 11. Их открутить не удастся, потому выламываем либо приподнимаем накладку за правый край и отрезаем их пилкой. (Замечание: евро накладка закроет всю верхнюю часть панели до лобового стекла, потому можно не беспокоиться за внешний вид, когда будете отрезать либо разламывать шурупы)
  7. Снимаем старую накладку на торпеду.

Замена обычной торпеды на “Евро” панель

VIP Member

612 сообщений

  • Марка авто: VAZ 21102
  • Откуда: M.O.

Просмотр Гаража

VIP Member

540 сообщений

  • Марка авто: ВАЗ 2112
  • Откуда: RUS150

Просмотр Гаража

#3 Bankol

VIP Member

612 сообщений

  • Марка авто: VAZ 21102
  • Откуда: M.O.

Просмотр Гаража

Сразу скажу евро панель у мя полностью с нижней частью и рулем, это все есть.

Мне вот интересно какие переделки с проводкой? много ли их?

И в каком порядке снимать старую панель и ставить новую.

#4 Bankol

VIP Member

612 сообщений

  • Марка авто: VAZ 21102
  • Откуда: M.O.

Просмотр Гаража

Вот такая панель стоит сейчас:

Вот такую хочу поставить: Подрулевые пульты, сам руль, комбинация приборов, все клавиши в самой европанели все это есть))) полностью в сборе она короче.

Прикрепленные изображения

#5 Meloman87

VIP Member

540 сообщений

  • Марка авто: ВАЗ 2112
  • Откуда: RUS150

Просмотр Гаража

Вот такую хочу поставить:Подрулевые пульты, сам руль, комбинация приборов, все клавиши в самой европанели все это есть))) полностью в сборе она короче.

Сам не сталкивался, но там по моему управление освещением другие кнопки, возможно и колодки другие нужны, провода эти нужно тянуть к середине торпеды, а не слева (ну там еще кнопки, я не знаю какие именно, но большинство в середину переезжают). У управление печкой – должны жгуты готовые продаваться, от блока управления к заслонке, распределителю потоков воздуха(он тоже меняется, т.к. старый на “ручке”).

Вообще лучше купить книгу поновее, где уже рассматриваются машины с новой панелью и спокойно сделать все, главное не забыть что откуда было – маркируй.

#6 Bankol

VIP Member

612 сообщений

  • Марка авто: VAZ 21102
  • Откуда: M.O.

Просмотр Гаража

Ясн. а мож и на клавиши жгуты какие нибудь готовые есть? или че то типа переходников? не в курсе?

Чет мои поиски пока не дают результатов(((

VIP Member

540 сообщений

  • Марка авто: ВАЗ 2112
  • Откуда: RUS150

Просмотр Гаража

Чет мои поиски пока не дают результатов(((

VIP Member

612 сообщений

  • Марка авто: VAZ 21102
  • Откуда: M.O.

Просмотр Гаража

да наверн стоит сходить

Эта панель мне нравится больше чем то что ща стоит полюбому буду переделывать))) вопрос времени.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
