Установка парктроника на 8 датчиков на lancer x

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходиться протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы проковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Выбор места установки монитора и электронного блока парктроника

При парковке задним ходом обычно водитель смотрит в боковые зеркала и зеркало заднего вида. Взяв в руки монитор парктроника и усевшись в водительское кресло автомобиля, я начал искать наиболее рациональное место его установки. В результате, с учетом необходимости прокладки провода к электронному блоку, было принято решение закрепить монитор сверху на зеркало заднего вида.

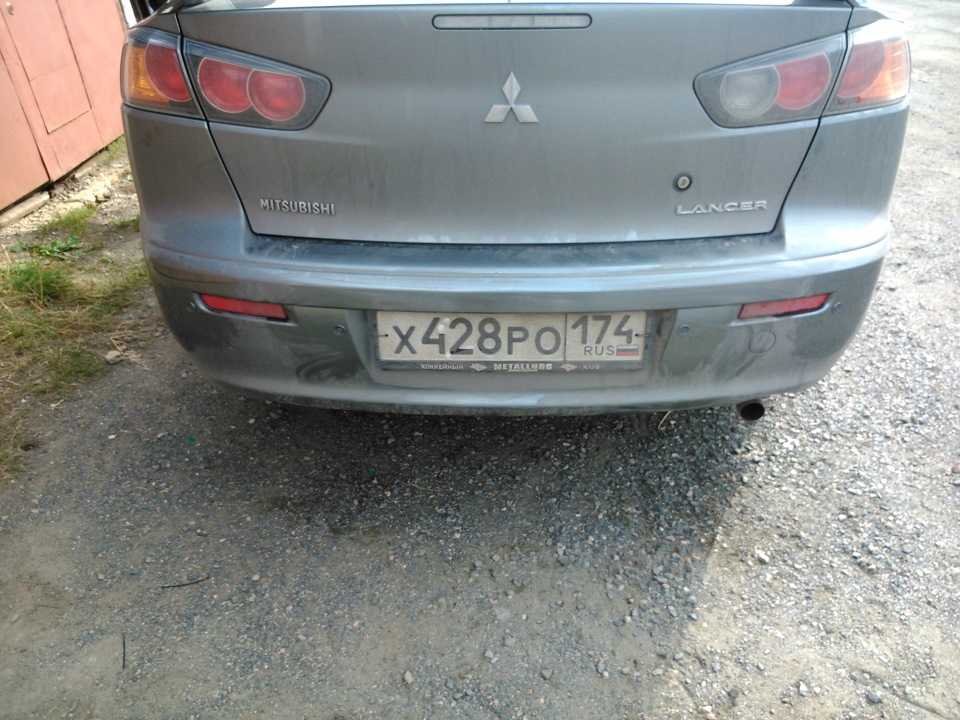

Ультразвуковые датчики парктроника устанавливаются в заднем бампере, а питающее напряжение проще всего подать от фонаря заднего хода, так как работать парктроник должен только при включении задней передачи. Поэтому электронный блок было решено установить в непосредственной близости от датчиков – в багажном отсеке.

В результате сложилась представленная на фотографии электромонтажная схема ультразвукового парковочного радара. Теперь все вопросы по установке парктроника проработаны и можно приступать к его монтажу в автомобиле.

Каждый ультразвуковой датчик парктроника, в зависимости от места установки на бампере должен подключаться к своему разъему электронного блока. Поэтому на разъемы нужно заблаговременно нанести маркировку в соответствии с надписями на корпусе электронного блока.

Проверка парктроника перед установкой в автомобиль

Перед установкой парктроника в автомобиль, для исключения неожиданностей, необходимо проверить его на работоспособность. Для этого нужно, в соответствии с выше приведённой структурной схемой, подключить к электронному блоку управления все датчики, дисплей и подать на него соблюдая полярность питающее напряжение +12 В постоянного тока от блока питания, рассчитанного на ток не менее 0,3 А или аккумулятора. Ошибиться тут невозможно, так как все разъёмы разные, за исключением разъемов для подключения парковочных датчиков. Но при проверке очередность подключения датчиков значения не имеет, так как они взаимозаменяемые.

Если датчики оставить лежащими на столе, то проверить парктроник в работе будет невозможно. Поэтому нужно сымитировать их установку на бампер автомобиля. Для этого в листе гофрированного картона или любого другого листового материала нужно просверлить фрезой из комплекта четыре отверстия и установить в них ультразвуковые датчики, как показано на фотографии. Расстояние между отверстиями должно быть более 10 см.

Далее направить лист с датчиками в пространство, свободное на два метра от препятствий и включить парктроник. Осталось для проверки походить перед датчиками и посмотреть, что отображается на мониторе. Если все работает, то можно приступать к монтажу радара в кузове автомобиля.

Для интереса и оценки качества парктроника вскрыл блок управления, его печатная плата на фотографии. Наличие маркировки элементов, аккуратность монтажа, высокое качество паек и запас по напряжению у электролитических конденсаторов порадовали.
