Что и как угоняют в России

В годы, когда выпускалась «девятка», автомобиль нельзя было ни на минуту оставить без внимания, поэтому установка сигнализации на ВАЗ 2109 была очень актуальна. Оставляя машину у собственного подъезда, следовало снять дворники и магнитолу и унести их с собой. Колёса старались привернуть специальными болтами — «секретками», которые обычным баллонным ключом не откручивались. Но и это не давало гарантии целости и сохранности автомобиля. Бывало, что автовладелец, выйдя утром из дома, обнаруживал машину стоящей без колёс на кирпичах, при этом сигнализация ночью не пищала — так виртуозно и бесшумно работали грабители.

Сегодня мало кого интересуют жигулёвские дворники. Злоумышленники больше ориентированы на относительно новые автомобили. По данным МВД, до 25 % угонов приходится на долю автомобилей не старше двух лет, а ещё 55 % — на долю трёх-пятилетних машин.

Если вашему автомобилю больше 10 лет, маловероятно, что он заинтересует угонщиков. И если ваша машина ночью стоит в личном или коллективном гараже либо на охраняемой стоянке, вы можете ограничиться относительно простым набором противоугонных девайсов.

Как специалист будет решать проблему?

1. Специалист может просто вскрыть авто. Если оригинальный ключ был внутри — это решение вопроса.
2. Если мастерская находится далеко от места вынужденной стоянки, быстрота решения проблемы в приоритете, производится замена всех замков(точнее, их личинок). При наличии иммобилайзера старые ключи стираются, а новые прописываются в память. Вся процедура длится минимум 2-3 часа. Главный недостаток данного подхода — высокая стоимость. Так, цена комплекта из двух ключей и личинок для авто марки Ford около 200 долларов, а отдельно ключ — 80 (с чипом), или 10 долл (без чипа). Прибавьте к этому стоимость работы и выезда специалиста.

Инструкция подключения сигнализации на ВАЗ 2109

Для начала требуется понять, как работает центральный замок и как работает активатор на каждой двери (это даёт возможность закрывать или открывать двери с расстояния). Далее следует найти датчик управления ЦЗ, обычно, её можно найти на двери водителя. Требуется в качестве теста щёлкнуть и посмотреть откроются ли двери, кроме двери водителя.

Если открыть получилось, тогда всё работает как надо и закрытие их происходит этой кнопкой. Дверь водителя закрывается защёлкой или ключом, а далее в работу вступают концевики и к центральному замку подаётся сигнал, который запирает оставшиеся двери.

В ситуациях, когда в водительскую дверь нет возможности установить активатор, который даёт дистанционную возможность открытия дверей, то можно установить его собственноручно. Следует приобрести пару активаторов, дабы второй был задействован во время открытия и закрытия багажника.

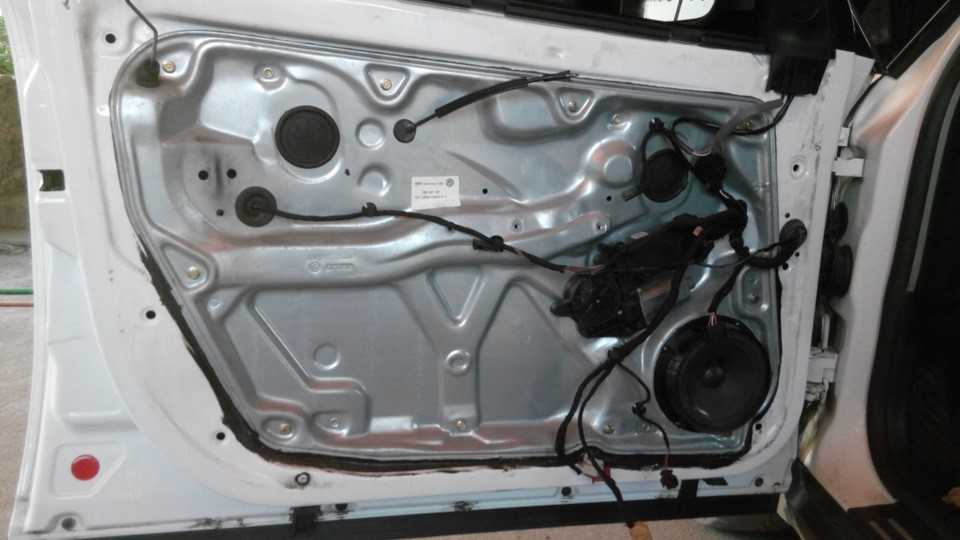

Вскрывается дверь, путём откручивания креплений под подлокотником и отщёлкивая защёлки на обшивке по всему периметру двери.

Расположение активатора в ВАЗ показано на фотографии, только с внутренней части двери. Устанавливать следует таким образом, дабы тяга у него шла параллельно стандартной тяге.

Выделено на фото место, на котором можно крепить рейки на активатор. Сверху берётся заводская гайка, а по низу следует проделать дырку и закрепить активатор дополнительным болтом.

Окончание тяги крепится на штатной тяге, проделав изгиб в местах перед креплением и по окончанию его, это позволит устойчиво закрепить её даже на слабенькой фиксации болтами. Ненужная часть тяги удаляется плоскогубцами. Провода с заводским жгутом следует прокинуть во внутрь салона. Чтобы это сделать следует убрать резиновые заглушки из разворота двери и завести через них провода.

В качестве теста на провода следует пустить 12 В. В требуемой полярности активатор будет открывать или закрывать дверь. Далее, ежели всё работает исправно – дверь собирается.

Регулируем замок двери на ВАЗ 2109

Если двери вашего четырехколесного зверя плохо закрываются, или туго открываются, то настало время заняться ими вплотную. Изменить эту ситуацию можно путем регулировки фиксатора двери.

Именно благодаря прокладке из шкурки контролируется расстояние между фиксатором и стойкой. Таким образом, фиксатор не задевает крышку наружного замка.

В принципе регулировка замка двери ВАЗ 2109 вполне проста. Если дверь болтается и отходит, фиксатор необходимо затянуть, если ходит туго, то наоборот ослабить. Та же логика применима, если дверь неплотно прилегает. Главное, точно определить, на сколько сантиметров и в какую сторону она смещена.

Для более точной корректировки перед регулировкой рекомендуется отметить то место, где расположен фиксатор.

Регулировка замка двери

Необходимо помнить, что в любом случае зазоры между кузовом и дверью должны быть одинаковыми.

Устанавливаем центральный замок на ваз 2109

Любой владелец автомобиля знаком с достоинствами центрального замка (ЦЗ). Но не все транспортные средства оборудованы этим удобным устройством. Особенно это касается отечественных авто. В базовой комплектации ВАЗ 2109 не предусмотрели центральный замок. Блокирование всех дверей решается путём установки автомобильной сигнализации. Но хорошая охранная система стоит немало денег, да и за инсталляцию придётся заплатить. Отличной альтернативой для “девятки” станет центральный замок, который установит каждый автолюбитель.

Конструкция центрального замка и схема

Центральный замок позволяет закрывать и открывать четыре двери поворотом ключа в замке со стороны водителя с использованием электронного брелка или кнопкой в салоне. Универсальный монтажный набор продают в специализированных магазинах электронных автомобильных аксессуаров.

Рекомендуем обратить внимание на комплект с дистанционным управлением. Такая функция позволит блокировать все двери автомобиля нажатием одной кнопки на пульте

Вторая полезность набора — это наличие заготовки для ключа зажигания. Обратившись в специальную мастерскую, вы получите комплект запасных ключей от своего автомобиля.

В монтажном наборе есть все, что необходимо для успешной установки ЦЗ в любой автомобиль

В универсальный набор центрального замка входят:

• блок управления;
• четыре электромотора с червячными редукторами;
• металлические тяги;
• проводка;
• предохранитель;
• вспомогательные монтажные пластины из металла;
• саморезы.

Блок управления центрального замка подключается в электрическую сеть автомобиля. При получении сигнала с пульта или после поворота ключа в замке водительской двери электромоторы начинают работать. Через редуктор и тяги усилие передаётся на механизм замка. В результате происходит блокировка или разблокировка дверей.

1 — штатный разъём на ВАЗ 2109, 2 — предохранитель на 10 А, 3 — блок управления ЦЗ, 4, 5, 6 — электроприводы пассажирских дверей, 7 — электропривод водительской двери

Инструкция по установке

Для самостоятельной интеграции центрального замка в автомобиль ВАЗ 2109 понадобится:

• установочный комплект;
• изоляционная лента;
• s-образные гофры для проводки;
• кусачки;
• шуруповёрт или дрель;
• отвёртка;
• пластмассовые хомуты.

Некоторые важные моменты

• Перед началом установки ЦЗ обязательно снимите клеммы с аккумуляторной батареи. Это поможет избежать случайного короткого замыкания при монтаже и защитит электронные приборы автомобиля.
• Блок управления центральным замком размещают под передней панелью. Это облегчит подключение к электрической сети.
• В водительской двери устанавливают электропривод с четырьмя выводами.
• Перед монтажом продумайте, как будет проходить проводка к задней правой двери. Чаще всего её размещают под ковролином и крепят с помощью пластмассовых хомутов.

Пошаговое руководство

1. Снять обшивки с дверей и пластиковые декоративные накладки с порогов и боковых стоек.
2. Закрепить исполнительный электромотор на двери. Использовать монтажные пластины и саморезы.

   Для крепления электропривода используют монтажные полосы и саморезы

3. Подсоединить тяги набора к тяге замка дверей. Если великовата длина, то допускается небольшой изгиб.
4. Разместить блок управления под приборной панелью.

   Электронный блок устанавливают под приборной панелью

5. Если нет штатных отверстий для проводки в дверях и стойках, просверлить их с помощью шуруповёрта или дрели.
6. Проложить проводку от электрического мотора к блоку управления. Провода от двери к стойке защитить S-образной гофрой. Возможные места скрутки обязательно заизолировать.
7. Для каждой двери повторить пункты 2-6.
8. Подключить питание на блок управления центральным замком через предохранитель.
9. Закрепить проводку и блок хомутами.
10. Установить обшивку на двери и детали интерьера на место.

Видео по монтажу ЦЗ на девятку

Ниже размещено видео. Оно поможет избежать трудных моментов при самостоятельной установке:

https://youtube.com/watch?v=EnIepDKCPww

https://youtube.com/watch?v=Hk3wHZOpBQI

Просмотрев видео и ознакомившись с инструкцией, каждый автолюбитель без труда установит центральный замок на ВАЗ 2109. Весь процесс займёт около двух часов. Готовый набор облегчит монтаж и сэкономит время.

Точки подключения автосигнализации на Lada Vesta

Замок зажигания:+12в – красный толстыйIgn1 – розовый/черныйACC – красный/белый тонкийстартер – желтый/синий

В водительском пороге или под блоком предохранителей:поворотники – синий/белый и зелёный/белыйтормоз – зеленый толстый

На щитке приборов:ручник – синий (крайний)

На блоке BCM за бардачком, серый разъем:багажник – розовый/белый (39 пин)задние концевики – зелёный/белый (40 пин)отпирание багажника – желтый (31 пин)

На блоке BCM за бардачком, черный разъем:водительский концевик – оранжевый (32 пин)передний правый – оранжевый/белый (30 пин)капот – оранжевый (33 пин)

Центральный замок: впаивался в блоке BCM

Импульсы – под капотом верхний разъём ЭБУ, белый/черный провод средней толщины

Масса под блоком предохранителей

Пластик очень хрупкий и царапины очень видны – осторожнее.

Цвета проводов могут отличаться. На разъемах с одной стороны одного цвета с другой уже другого. Проверяйте!

Ключи так и не удалось отыскать: что делать

В случае, если ключи от машины так и не удалось найти (или есть вероятность, что они были украдены) – не стоит рассчитывать на вероятность того, что нашедший ключи не сумеет определить от какого они автомобиля. Брелки от современных сигнализаций способны связаться с автомобилем, стоящим за 2 км от места, где находится брелок.

Чтобы обезопасить свой автомобиль, вам предстоит замена всех личинок замков в машине, а так же перепрограммирование блоков сигнализации и электронных систем автомобиля, чтобы тот комплект ключей, который был потерян, больше не учитывался автомобилем, как «свой». В ключ зажигания современного автомобиля встроен иммобилайзер — специальный микрочип, который считывается электронным блоком машины и разрешает запуск двигателя (или не разрешает, если ключ не «прописан» в блоке).

Если личинки в замках автомобиля способны заменить практически в любом более-менее приличном сервисе, то для перепрограммирования электронных систем машины лучше всего обратиться к официальному дилеру или на серьёзную СТО, специализирующуюся на вашей марке автомобилей и обладающую необходимым оборудованием для программирования его электронных систем. Что касается сигнализации – то для перепрограммирования её блока так же придётся заехать и в специализированный установочный центр.

Тот комплект ключей, который хранился дома «на экстренный случай» поможет открыть автомобиль и доехать на нём до сервиса. Однако, после смены всех личинок в замках автомобиля — он уже будет бесполезен. Потеря одного комплекта ключей ведёт к замене всех комплектов ключей к автомобилю (кроме «запасного» брелка сигнализации).

Таким образом, первое, что нужно сделать – это связаться с официальным дилером или профильной сервисной станцией и записаться на замену всех личинок замков и перепрограммирование электронных систем автомобиля. Вторым шагом – найти специализированный центр, где устанавливаются сигнализации вашей модели, и записаться на удаление из памяти утерянного брелка и программирование нового брелка, который вы у них купите.

После проведения всех необходимых процедур по замене личинок замков и программированию – можно считать, что ваш автомобиль находится в безопасности.

Так же стоит сказать, что пытаться вскрыть автомобиль самостоятельно при помощи линейки и прочих приспособлений имеет смысл только в том случае, если вам необходимо что то срочно забрать из салона машины. Потому что завести современный автомобиль без ключа невозможно, встроенный иммобилайзер этого не позволит.

Устанавливаем центральный замок

Некоторым нынешним владельцам ВАЗ 2109 их автомобиль достался без сигнализации. Что неудивительно: вряд ли сейчас кому-то придет в голову идея угнать ВАЗ 2109. Устанавливать же новую сигнализацию на изрядно подержанную ВАЗ 2109 многие считают нецелесообразным вложением средств. Дешевые же сигналки зачастую некачественные, да и установка их стоит денег. Однако у сигнализаций есть приятная опция – возможность закрывать и открывать автомобиль дистанционно с брелка, чтобы не мучиться с ключами, а также замерзшими замками в зимнее время. Данную проблему поможет решить установка на ВАЗ 2109 центрального замка как отдельного устройства. Ну а чтобы вышло совсем уж бюджетно, устанавливать центральный замок мы будем своими руками. Собственно, об этом и есть данная статья.

Начнем с приобретения самого центрального замка. В нашем примере рассматривается ЦЗ Premier 104. В этот комплект входит блок управления, 4 дверных активатора с крепежами и тягами, обжатые клеммами провода, два брелка с выкидным ключом-болванкой (можно выточить по образцу своего ключа зажигания).

Не уверен, что вы сможете найти именно такой же комплект центрального замка, но общий смысл того, что должно в него входить думаю понятен.

Отверстия под проводку есть только в передних дверях, да и то не во всех автомобилях. У кого их нет придется сверлить дверь и стойку. Чтобы провести провода из двери в стойку можно воспользоваться штатными S-образными трубками для ваз 2109, или взять потоньше от ВАЗ 2110, как в нашем примере.

В дверях, как в передних так и в задних можно обнаружить готовые отверстия для крепления активаторов, поэтому можно воспользоваться ими.

При исследовании самого замка на предмет крепления к нему тяги активатора можно столкнуться с тем, что усилие, которое должен приложить активатор для открытия двери может оказаться великовато. Замки нового образца имеют удлиненную тягу для крепления активатора, что снизит усилие, поэтому можно установить их.

Правда, отверстие в тяге нового замка больше, поэтому при креплении тяги активатора придется воспользоваться чем-то вроде пластиковой втулки, вставляемой в это отверстие и уменьшающей его диаметр до приемлемой величины.

Останавливаться на том, как протягивать провода в дверях до активаторов мы не будем, так как этот вопрос лучше решать индивидуально на месте: либо используем существующие технологические отверстия, либо сверлим свои. Думаю, по фотографиям ниже все ясно.

Протяжка проводов в передних дверях

Протяжка проводов в задних дверях

Установка тяги активатора

Все острые кромки рядом с трассами проводов должны быть обработаны,  провода защищены от перетирания, а провода в местах перехода из стойки в двери нужно тянуть в гофрах.

Схема установки автосигнализации Starlina A91 на ВАЗ 2115, 21093i, 21083i, 21099i, 2114i, 2113i

Данное пособие вызовет улыбку у профессиональных установщиков, но даст возможность для самостоятельной установки начинающим и просто владельцам данных авто.

Ставил на машину без ЦЗ (приводы дверей устанавливал на каждую дверь, подключал по схеме «Для двух проводных приводов системы запирания»). При установке на машины с ЦЗ подключаем согласно схемы (управление по «-» на блоке ЦЗ, коричневый и белый провода на блоке или жгуте проводов из водительской двери ).

1. Снимаем накладку рулевой колонки для доступа к разъему замка зажигания (три винта и три самореза снизу), накладку водительского порога и накладку боковины водительского порога (по 3 самореза на каждую) отгибаем утеплитель и шумоизоляцию.

Подключаем 6-контактный разъем к замку зажигания:

— Розовый провод замка зажигания к красному сигнализации; — Красный к черно-желтому (толстый) сигнализации; — Голубой с черной полосой к желтому сигнализации.

Тонкий черно-желтый, синий и зеленый провода от сигнализации не используем.

2. Подключаем положительные выходы поворотников (зелено-желтый и зелено-черный провода сигнализации) и контроль стояночного тормоза:

Провод ручника (коричневый/синий) разрезаем и ставим в разрыв диод, катодом в сторону ручника, с точки катода берем сигнал для сигнализации (оранжево-фиолетовый провод сигнализации №16 с 18-ти контактного разъема).

3. Подключаем провод контроля концевиков дверей (жгут чуть выше указанного при подключении поворотников и стояночного тормоза, уходит под панель):

Развязка диодами необходима для исключения потенциала с плафона освещения при «вежливой подсветке». Провод «К сигнализации» подключаем на сине-черный провод 18-ти контактного разъема сигналки.

Контроль работы двигателя берём с провода форсунки (под капотом в гофре на форсунки — синий провод через разделительный конденсатор 1мкФ на 160В на серо-черный провод сигнализации).

Датчик температуры двигателя крепим на патрубок (патрубок к радиатору, пластиковыми стяжками).

Сирену и концевик капота подключаем в удобном месте под капотом (фото не делал).

Программируем по таблице 2 (инструкция по установке) прокрутку стартера – 3,6 сек (функция 9, №4), контроль по тахометру (функция 11, №4).

Принцип работы ЦЗ

Система центральной блокировки замков, как правило, происходит с пульта. Для этого в ручку замка специально встроили специальный датчик, а в основном блоке — приемную антенну. Управлять автомобилем можно с расстояния до 10 м.

Для активации на пульте нажимают кнопку, сигнал передается на антенну и происходит блокировка дверей. При этом сразу приходит в готовность сигнализация.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Во время блокировки через пульт или поворотом ключа активируются микропереключатели. Далее происходит следующее:

1. Схема подключения центрального замка анализирует поступившие импульсы.
2. Коммуникатор подает сигналы на главный и другие блоки.
3. Исполнительные механизмы получают сигнал на блокировку. Все замки автоматически закрываются.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Установка защитной системы

Для установки на ВАЗ 2109 может быть рекомендована автономная или односторонняя сигнализация. Выбор той или другой зависит от наличия или отсутствия центрального замка. Если ваш автомобиль имеет таковой, то лучше использовать одностороннюю сигнализацию с возможностью открывания и закрывания передних боковых или всех четырёх дверей с кнопки брелока, в зависимости от установленной конфигурации замка.

Если машина не имеет центрального замка, то на втором, а то и третьем десятке лет ее эксплуатации вы вряд ли решитесь сверлить двери для установки активаторов, прокладки кабель-каналов и возьметесь настраивать работу замков в деформированных, а то и битых дверях. В этом случае рекомендуется использовать автономный вариант. Выбирая конфигурацию сигнализации, имейте в виду необходимость обеспечить прерывание как минимум двух цепей электроснабжения двигателя. Например, должны быть защищены зажигание и инжектор. Или стартёр и инжектор. Это не слишком усложнит систему, но обеспечит дополнительную защиту. Позаботьтесь о концевых датчиках открытия капота моторного отсека и крышки багажника.

Установить сигнализацию можно своими руками. При коммутации электрических цепей строго следуйте прилагаемой к комплекту сигнализации инструкции. Старайтесь избегать скруток — лучше пропаяйте все соединения. При пропуске кабелей через заводские и самодельные отверстия в металлических кузовных деталях позаботьтесь о защите жгута от перетирания — обработайте острые металлические кромки напильником, снабдите резиновыми муфтами, зафиксируйте жгуты хомутами.

Обязательно укрепите вблизи лобового стекла мигающий светодиодный индикатор. Он спугнёт потенциального угонщика, и вы будете спать спокойно.

Ключи с иммобилайзером

Самая сложная и трудоемкая ситуация, так как придется полностью менять замок зажигания и дверные замки под новый комплект ключей. Работу можно выполнить на СТО или вызвать мастеров на дом.

Это стоит недешево, занимает не менее 2-3 часов и выглядит следующим образом:

• сначала сверятся документы автовладельца и на машину, чтобы убедиться, что она принадлежит именно вам;
• вскрытие запертого замка;
• подбор и нарезка ключа по личинке замка;
• изготовление и программирование чипа транспондера.

После этого данные старого ключа стираются в памяти бортовой системы, а новый ключ прописывается в ней. Никакого другого способа восстановить утерянные ключи с чипом и совместить с иммобилайзером, чтобы можно было отпирать двери и заводить авто, не существует.

Если у вас новый автомобиль из официального салона, проблему с восстановлением ключа с чипом можно решить быстрее: новый комплект нужно просто заказать у дилера, продавшего вам автомобиль. Эта процедура требует некоторого времени и будет стоить немало, но имеет смысл если ваше авто на гарантии, сделать дубликат ключа нет возможности, есть в наличии чип-карта. Кроме того, процесс упрощается тем, что некоторые дилеры восстанавливают ключи по VIN-коду машины (снимать и менять замки не потребуется).

Установка автосигнализации

Перед приобретением изучите всевозможные модели, подберите подходящие на ВАЗ-2109.

Проверьте наличие таких функций:

• включение двигателя с брелока;
• дистанционная остановка мотора;
• сигнализатор механического воздействия;
• связь и сигнализатор связи;
• включение сигнализации при любом открытии автомобиля;
• возможность отмены программы.

К любому устройству прилагается инструкция. Если вы будете устанавливать сами, то с ней нужно тщательнейшим образом ознакомиться. Даже после качественной самостоятельной установки все равно могут быть какие-то нюансы. К примеру, монолитная сигнализация более легка в монтаже, мобильная, ее не составит труда поставить в любое место на авто, но проще взломать при угоне.

Для монтажа этого устройства вам понадобятся такие приборы и инструменты: измеритель напряжения с граничными данными до 12 В, изоляция, отвертки крестообразная и обычная, нож для зачистки проводов, паяльник, провода одножильные и многожильные (длина до 10 метров).

Виды автосигнализации

Среди большого количества противоугонных систем можно выделить несколько основных типов:

1. Одноканальные. Одна из простейших сигнализаций, имеющая самые базовые функции. Они включают датчик удара, звуковой сигнал, основное запорное устройство и иммобилайзер.
2. С обратной связью. Эти виды защиты имеют взаимосвязь между брелоком и управляющим устройством. По стоимости чуть дороже, зато, вы владеете ситуацией о состоянии вашего автомобиля.
3. Дистанционные. Автосигнализация, в функции которой входит управление машиной на расстоянии. Фактически вы можете прогреть мотор заранее, если в этом есть необходимость.
4. Сигнализация класса «люкс». Это вид автозащиты, которым вы можете управлять с экрана вашего мобильника, благодаря встроенному модулю. Кроме этого, в устройстве предусмотрены разные степени блокировок и управляющие реле.

Инструкция по установке сигнализации

Перед тем, как установить сигналку, нужно подготовить все, что вам может потребоваться:

• комплект сигнализации;
• изолента;
• гофры для укладки проводов;
• канцелярский нож;
• дрель;
• набор отверток;
• пластиковые хомуты для фиксации проводки (автор видео — Сергей Зукол).

Этапы

Как правильно произвести монтаж и как подключить сигналку в ВАЗ 2109:

1. В первую очередь нужно отключить аккумуляторную батарею.
2. Затем с дверей снимается обивка, также нужно демонтировать пластмассовые элементы облицовки на порогах и боковых стойках, для этого воспользуйтесь отверткой.
3. Далее, на двери следует зафиксировать исполнительный электродвигатель, то есть соленоид. Для фиксации используйте пластины и саморезы.
4. После этого подключаются тяги набора к тяге замка. Если их длине не соответствует, то их можно немного изогнуть.
5. В моторном отсеке устанавливается сирена, ее нужно расположить подальше от двигателя. При установке сирены помните о том, что на ее работу негативно влияют высокие температуры и влага. Сирену нужно установить рупором вниз, проводка от нее прокидывается в салон.
6. В нижней части центральной консоли, в частности, под панелью приборов устанавливается управляющий модуль. Учтите, что его лучше ставить так, чтобы в случае взлома авто блок не мог найти злоумышленник.
7. В том случае, если в стойках и дверях отсутствуют штатные отверстия, их необходимо будет просверлить при помощи дрели.
8. Затем укладывается проводка от электродвигателя к управляющему модулю. Электроцепь, установленную в двери, необходимо защитить при помощи заранее подготовленной гофры. Если будут места скрутки, то их следует заизолировать.
9. Вышеописанные пункты, помимо установки сирены и управляющего модуля, повторяются для каждой двери.
10. Затем производится установка датчика удара, его нужно установить где-то в центральной части кузова, так он будет фиксировать воздействия на него со всех сторон.
11. На лобовом стекле, желательно, как можно выше, ставится антенна с диодным индикатором. Антенный адаптер нельзя ставить в непосредственной близости с металлическими элементами кузова, поскольку это приведет к образованию помех.
12. Теперь вам остается только соединить все элементы в соответствии со схемой, идущей в комплекте, а также подключить питание к управляющему модулю. Эту цепь лучше защитить предохранителем. Затем производится диагностика работоспособности противоугонной системы, если все работает нормально, но собирайте облицовку салона.

Цена вопроса

Более-менее качественный центральный замок сегодня можно купить за 1 тысячу рублей. Что касается именно сигнализаций, то в данном случае ассортимент противоугонных систем достаточно большой. Стоимость самой простой сигнализации для «Девятки» составит около 2500 рублей. Более функциональные системы будут стоить в районе 6-10 тысяч рублей. Можно встретить на рынке и дорогие сигнализации, цена которых будет выше 30 тысяч рублей.

Есть ли в вашей сигнализации функция автозапуска?

Опрос

• Да
• Нет
• Не знаю
• У меня нет сигнализации

 Загрузка …

Установка сигнализации ВАЗ-2109

Перед установкой разберитесь в основных функциях «автосигналки»: центральный замок, датчики дверные и центрального замка. Выясните, как работает кнопка, все ли открывается и закрывается при ее нажатии.

Если в вашей автосигнализации нет дистанционного управления работой дверей, то купите их дополнительно и вмонтируйте. Такие активаторы ставят на дверь и багажник.

В двери изнутри аккуратно снимаете верхнюю панель, отверткой отвинчиваете крепеж под подлокотником, снимаете с замков по всей площади.

Обратите внимание, когда вы ставите активатор, его тяга устанавливается строго в направлении заводской. Он монтируется на рейках, окончательно закрепляется с помощью болтов

Тяга сигнализации присоединяется к стандартной, для этого продавливаете место под крепежом. Так вы добиваетесь состояния устойчивого равновесия. Заводские провода, после снятия с них клейм, заводят внутрь.

Потом берете вольтметр либо другой тестер и проверяете качество вашей установки. Если стрелка прибора зашкаливает, поменяйте полярность проводов. При правильной работе активатора, собираете дверь.

Устанавливаем блок центрального замка. Для этого снимаете приборную панель: отвинчиваете болты и отщелкиваете крепления. Протестируйте блок ЦЗ: он дает звуковой сигнал при любых манипуляциях с дверью.

Замков разработано несколько видов. В зависимости от этого установка проходит по-разному. Есть устройства с полярностью одного вида, переменной и вакуумные. Для монтажа проще всего, если у вас вакуумный ЦЗ. Его работа регулируется так: открытие – провод на положительный потенциал, закрытие – на отрицательный.

Провод может находиться у кнопки управления ЦЗ, в багажнике возле сидений пассажиров сзади. Проверяете работу сигнальной лампочки. Если провод стоит на минус, то при открытии двери она должна срабатывать. Проверяете положительный полюс, он должен срабатывать при закрытии. Провод разрезаете и закрепляете. Для того чтобы убедиться, что найден нужный, даете поочередно плюс и минус, наблюдая за дверями: закрытие-открытие.

Если в вашей «автосигналке» имеется электрическое реле, то плюс и минус устанавливаете HP – клеммы. HЗ – клемма присоединяется к сигнализатору центрального замка к разрыву проводника.

Поместить блок сигнализации можно в незадействованных разъемах.

Не забудьте несколько раз протестировать работу автосигнализации перед обратной установкой приборной панели.

Как подключается сигнализация.

Разбирается панель в салоне, дабы имелся лучше доступ под неё. По периметру откручиваются все крепления, которые расположены в нишах под крышкой, что отщёлкивается с помощью отвёртки.

Находится блок ЦЗ. Если отворить дверь и щёлкать на открытие, то реле управления покажет себя звуком. Блок – это маленькая коробка.

Следующие действия будут варьироваться от типа ЦЗ, установленного на автомобиле.

Типы замков:

• Управляется с помощью отрицательного импульса.
• Управляется с помощью положительного импульса.
• Полярность переменная.
• Вакуумный.

В данной ситуации рассматривается вакуумный тип ЦЗ на ВАЗ, управляется который всего одним проводом, во время отворения на котором плюс, а соответственно во время закрытия — минус. Провод можно найти или в районе компрессора, у задних сидений, или же в багажнике. Ещё может быть идущий от кнопки ЦЗ. При установленном к минусу пробнику, во время управления ЦЗ, когда дверь отворяется, на пробнике должна засветиться лампочка.

Далее пробник ставится к плюсу. Тут же, масса должна оказаться во время захлопывания. Следует разрезать провод и зацепится к разрывам. Дабы убедиться, что найден требуемый провод, требуется дать плюс к разрыву провода путём пробника к части, которая идёт к компрессору, а затем к минусу. Двери должны отворится, а затем закрыться.

Когда в сигнализации имеется стационарное силовое реле, тогда к плюсу ставится HP-контакт открытия и к массе HP-контакт закрытия. НЗ-контакт открытия на кнопку контроля ЦЗ к разрыву провода. НЗ-контакт ставится на реле закрытия – к О-контакту открытия. О-контакт закрытия соединяется в разрыве, что находится на пути к компрессору.

Для сигнализации со слабым током и отрицательными выходами, требуется производить подключение идентично, только с помощью дополнительного реле. С автосигнализации разводка идёт на реле катушек. Вторые стороны катушек подсоединяются к плюсу.

Расположить сигнализационный блок можно в разъёме для автомагнитолы. Когда в сигнализации присутствуют слаботочные выводы, тогда сторона катушек присоединяется на минус. И следует не забывать, что никакая сигнализация и ли датчик удара не обезопасит от грамотного угонщика, и надеяться полностью на неё не стоит.

Штатная противоугонная система «Девятки»

Практически все «девятки» в свое время штатно оснащались центральными замками.

Схема подключения ЦЗ состоит из:

1. Управляющего модуля либо реле. Это устройство предназначено для передачи импульсов на моторедукторы, расположенные в дверях. Управляющий модуль представляет собой схему, которая установлена в пластмассовый корпус. На нем имеются специальные крепления, с помощью которых девайс фиксируется в посадочном месте.
2. Система ЦЗ подразумевает использование входных контроллеров. Они могут быть выполнены в виде концевиков, которые монтируются в дверях, либо в виде специальных микропереключателей, установленных непосредственно в замках. Концевики используются для фиксации положения двери в данный момент и передает импульс на управляющий модуль. Что касается микропереключателей, то они предназначены для фиксации положения основных компонентов самого замка.
3. Также система ЦЗ оснащается актуаторами, предназначенными для обеспечения открытия и закрытия замков. Такие устройства включают в свою конструкцию тяги, подключенные к тягам задних дверей.
4. Пульт управления, связанный с центральным блоком, использующийся для передачи сигналов.

Установка центрального замка своими руками — не особо сложная процедура, но сегодня такие противоугонные устройства уже не актуальны.

Иммобилайзер и место его расположения

Далеко не все «Девятки» штатно оснащались иммобилайзерами. Установка иммо предусматривалась на модификации авто с высокой центральной консолью. Предназначение иммобилайзера заключается в блокировке рулевого механизма после отключения ключа зажигания. Также это устройство позволяет заблокировать работу двигателя в случае взлома автомобиля. В автомобилях ВАЗ 2109 с высокой консолью монтаж блока иммо производится за приборкой, в частности, между рулевой колонкой и подрулевым пространством, где в карбюраторных версиях установлен подсос.

Почему не работает центральный замок?

По каким причинам ЦЗ может не работать:

1. Села батарейка в пульте управления. Соответственно, система не будет реагировать на включение и отключение замков с брелока.
2. Сломался брелок. Если пульт выходит из строя, скорей всего, придется ремонтировать его плату.
3. Выход из строя блока управления. Если в работе управляющего модуля проявляются неполадки, это может привести к некорректной работе системы или ее полному отказу. Причины могут быть разными, начиная от износа и заканчивая повреждениями, вызванные работой модуля в условиях вибраций. Также причина может заключаться в попадании влаги на плату. В любом случае, сама плата подлежит ремонту.
4. Выход из строя входных датчиков. Как показывает практика, концевики и микропереключатели со временем изнашиваются, поэтому это вполне нормально, что они выходят из строя. Вышедшие из строя элементы подлежат замене.
5. Выход из строя актуатора или соленоида. Если это устройство ломается, автовладелец столкнется с проблемой, когда не работает одна из дверей машины. Вышедший из строя соленоид без проблем меняется на новый.
6. Плохой контакт датчиков или блока управления с бортовой сетью. При нарушении контактов полноценная эксплуатация ЦЗ будет невозможной. Если есть возможность, контакты можно зачистить, если нет — то заменить.
7. Повреждение электроцепи. Бывает такое, что в результате длительной эксплуатации, а также температурных перепадов происходит повреждение изоляционного слоя проводов. В таком случае поврежденные участки электроцепи подлежат замене (автор видео — канал TAZavod 42).

Как отключить иммо?

Как отключить иммобилайзер на инжекторе? Вариантов несколько. Более сложный способ заключается в перепрограммировании и изменении прошивки блока иммо с помощью компьютера. Описывать этот метод мы не будем, поскольку он достаточно сложный и справиться с ним сможет не каждый. Такую процедуру лучше доверить профессионалам.

Но есть и более простой метод отключения:

1. Сначала вам необходимо найти управляющий модуль, расположенный за центральной консолью.
2. Затем нащупайте рукой и отключите штекер, подключенный к модулю.
3. Когда разъем буде ту вас в руках, вы сможете увидеть, что на нем имеется множество контактов. Если быть более точным, то их — двадцать.
4. Затем вам нужно будет отсчитать из штекера контакты под номерами 9 и 18, подводящие к ним провода следует обрезать. После этого они соединяются друг с другом и изолируются.
5. Когда иммо будет удален, вам нужно восстановить диагностическую линию. Чтобы сделать это, установите перемычку, которая восстанавливает связь блока управления с диагностическим разъемом. При обрезке проводки и дальнейшем ее соединении вы восстанавливаете диагностическую линию.
6. После выполненных манипуляций разъем монтируется на место.
