Установка проводки на луаз

Электрические схемы для авто своими руками

В каждом автомобиле завод изготовитель оставляет недоработки, которые обнаруживаются в течение времени. Основным недостатком машин является отсутствие контроля бортовой сети.

Есть 2 варианта решения проблемы:

  1. Купить радиокомпоненты и собрать автосхему контроля бортовой сети самостоятельно.
  2. Купить готовый прибор, установить в приборную панель и правильно подключить к бортовой сети. Индикатор подсоединяется согласно приведенной схеме. Понадобится несколько метров монтажного провода и инструмент.


Контроль бортовой сети автомобиля

Также к доработке можно отнести схему подключения противотуманных фар, которая довольна проста для начинающего автоэлектрика:

  1. В первую очередь необходимо установить сами фары.
  2. Установить кнопку включения на панели управления, а также релейную аппаратуру.
  3. Выполнить монтаж согласно схеме, соблюдая полярность подключения, которое следует производить при отключенной клемме аккумулятора. Обязательно необходимо установить предохранитель согласно указанной схеме.

Что нужно знать для построения правильной структуры сайта

Давайте немного отойдем от блога “Учебка WordPress“, поговорим о том, что такое структура сайта, как ее формировать и создавать.

Итак, составим небольшой план действий, возможно он позволит ускорить ваши поиски необходимой информации (скорее всего вы уже кое-что читали о структуре сайта, и вам не нужно перечитывать все заново).

  1. Что такое структура сайта;
  2. требования к структуре сайта;
  3. типы структуры, примеры в виде схем;
  4. внешняя и внутренняя структуры сайта;
  5. как правильно изменить (переделать) структуру сайта;
  6. чек-лист “Учебка WordPress” — что, как и почему изменилось после смены структуры сайта.

Что такое структура сайта

Правильная структура сайта — это система расположения страниц сайта по четко сформированной логической схеме, структуру можно обозначить, как иерархию всех страниц сайта, их принадлежность к тем или иным каталогам и папкам.

В тезисах структуру сайта можно охарактеризовать так:

  • Где я нахожусь сейчас (страница входа);
  • куда я могу попасть (переход);
  • взаимосвязь между категориями.

Формируя структуру стоит разобраться в желаниях потенциальных посетителей, что они будут искать, и какая информация их интересует.

Структура сайта это пути получения пользователем запрашиваемой информации. Тут можно очень сильно углублять в SEO (ключи, анкоры, перелинковка), но сейчас смысл понять, что такое структура сайта, поэтому делать этого не буду. Скажу кратко, что чем лучше построена структура, тем лучше для вас и ваших клиентов (посетителей). Посетителям проще находить интересующую информацию и переходить от одной страницы к другой.

Таким образом мы получим отличную структуру для интернет магазина, где четко разложены по своим местам все страницы сайта (статьи, товары, форма доставки).

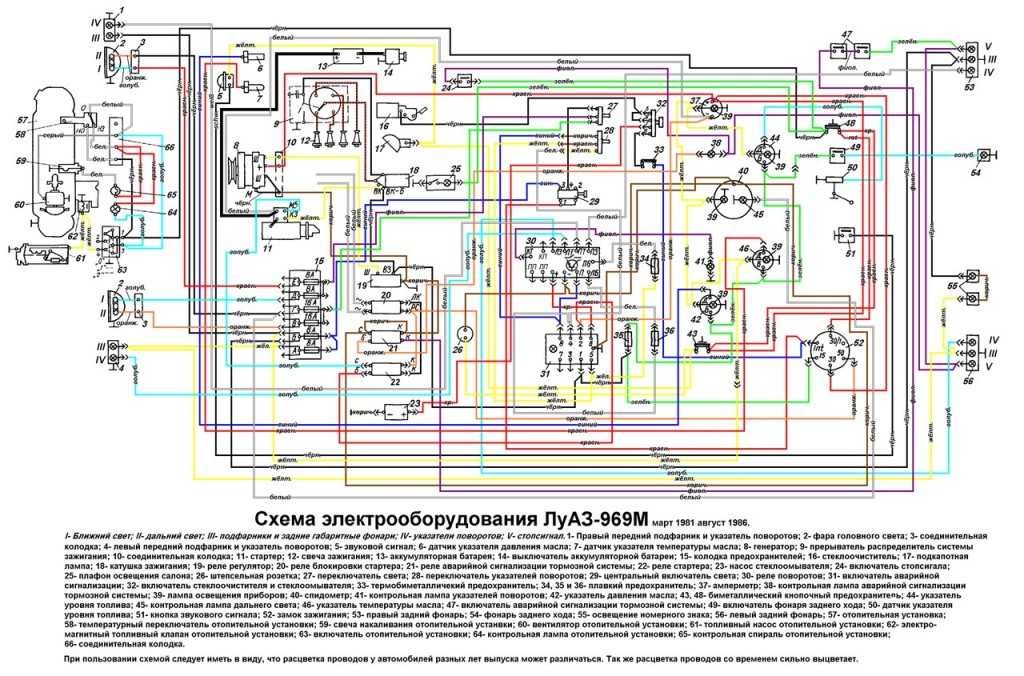

Схема электрооборудования ЛуАЗ-969М

I — Ближний свет; II — Дальний свет; III — Подфарник и задний габаритный фонарь; IV — Указатель поворотов; V-Стоп-сигнал.

  1. — Дополнительный боковой указатель поворотов;
  2. — Передний правый габаритный фонарь и указатель поворотов;
  3. — Фара головного света;
  4. — Соединительная колодка;
  5. — Передний левый габаритный фонарь и указатель поворотов;
  6. — Звуковой сигнал;
  7. — Датчик прибора давления масла;
  8. — Расположение датчика указателя температуры масла;
  9. — Генератор ЛуАЗ;
  10. — Прерыватель-распределитель зажигания;
  11. — Соединительная колодка;
  12. — Стартер ЛуАЗ-969;
  13. — Свечи зажигания;
  14. — Аккумулятор;
  15. — Монтажный блок предохранителей;
  16. — Выключа­тель аккумуляторной батареи;
  17. — Электромотор стеклоочистителя;
  18. — Подкапотная лампа;
  19. — Реле регулятор;
  20. — Реле блокировки стартера;
  21. — Реле сигнализации исправности тормозной системы;
  22. — Дополнительное реле стартера;
  23. — Электромотор насоса стеклоомывателя;
  24. — Катушка зажигания;
  25. — Электромагнитный клапан ЭПХХ;
  26. — Микровыключатель ЭПХХ;
  27. — Кнопка включателя стоп-сигнала;
  28. — Лампа в плафоне освещения салона;
  29. — Блок электронный, управления ЭПХХ;
  30. — Штепсельная розетка;
  31. — Реле указателей поворотов;
  32. — Включатель аварийной сигнализации;
  33. — Центральный включатель света;
  34. — Трёхрычажный подрулевой переключатель;
  35. — Плавкий предохранитель;
  36. — Биметаллический предохранитель;
  37. — Плавкий предохранитель;
  38. — Плавкий предохранитель;
  39. — Амперметр ЛуАЗ-969;
  40. — Лампочки освещения приборов;
  41. — Контрольная лампа сигнализации исправности тормозной системы;
  42. — Лампа контроля указателей поворотов;
  43. — Прибор давления масла (манометр);
  44. — Кнопочный биметаллический предохранитель;
  45. — Спидометр ЛуАЗ-969;
  46. — Контрольная лампа дальнего света;
  47. — Указатель температуры масла;
  48. — Лампа контроля блокировки дифференциала заднего моста;
  49. — Указатель уровня топлива;
  50. — Включатель контрольной лампы блокировки дифференциала заднего моста;
  51. — Включатели сигнализации исправности тормозной системы;
  52. — Включатель фонаря заднего хода;
  53. — Кнопочный биметаллический предохранитель;
  54. — Датчик прибора уровня топлива;:
  55. — Контакт звукового сигнала;
  56. — Замок зажигания;
  57. — Задний фонарь ЛуАЗ-969;
  58. — Фонарь заднего хода;
  59. — Фонарь ламп подсветки номерного знака;
  60. — Отопительная установка;
  61. — Температурный переключатель отопителя;
  62. — Свеча накаливания отопителя;
  63. — Электромотор вентилятора отопителя;
  64. — Электромагнитный клапан дозатора топлива отопителя;
  65. — Электрический топливный насос отопителя;
  66. — Контрольная лампа отопителя;
  67. — Контрольная спираль отопителя;
  68. — Соединительная колодка;
  69. — Включатель отопителя.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

Особенности системы зажигания

Поскольку гражданская версия автомобиля не умела плавать, то исполнение систем зажигания сделано по классической схеме:

  1. Батарейно-катушечная схема с одной свечей зажигания на цилиндр;
  2. Аккумулятор стандартный 6СТ-55;
  3. Генератор переменного тока Г-501 (или Г-502 на модификациях);
  4. Выпрямительный блок БВГ-2А;
  5. Реле блокировки;
  6. Плавкие предохранители (6 шт).

Также на панели приборов установлены 2 термометаллических предохранителя номиналом 20А для защиты:

  1. Электрической цепи обогревателя;
  2. Освещения кузова и подкапотного пространства;
  3. Розетки штепсельной;
  4. Звукового сигнала;
  5. Системы аварийной сигнализации тормозов (см.также схему электропроводки Нива 21213).

https://youtube.com/watch?v=tkANFBOcU8w

Для защиты цепи омывателя и стеклоочистителя ветрового стекла также применен биметаллический предохранитель. Он установлен под капотом, и имеет порог срабатывания в 3,5А.

Изучение электросхем автомобилей

Минимального понятия о действии электрического тока достаточно для того, чтобы разобраться, как устроена электрическая цепь в автомобиле, на даче или производстве. В книге по ремонту авто обычно обозначения прописаны после главной схемы, там же есть цифровые сноски для удобства и быстрого ориентира.

При изучении схемы необходимо иметь мультиметр.

Он должен измерять такие величины, как:

  • напряжение;
  • ток;
  • сопротивление.

На каждом датчике машины при работе должны быть определенные параметры, если они не совпадают, электрооборудование будет работать некорректно.

Электронная схема состоит из:

  • источника питания — это может быть АКБ или генератор — начинать читать схему нужно от них;
  • электрические цепи, производящие передачу тока;
  • приборы управления, выполняющие замыкание проводки или ее размыкание;
  • потребители электротока.

К аппаратуре управления относятся:

  • релейный механизм;
  • переключатели;
  • концевые элементы;
  • замок зажигания.

Основными потребителями электрической энергии в машине является:

  • осветительная сеть;
  • обогрев (сидений, стекол, зеркал);
  • приборная панель;
  • система безопасности автомобиля.

Образец чтения схемы своими руками, если не заводится автомобиль:

  1. По схеме определяем цвет и маркировку проводников по системе зажигания.
  2. Ставим ключ зажигания во включенное положение и замеряем мультиметром значение напряжения на блоке зажигания. Если напряжение есть — неисправен сам блок управления, когда значение на приборе 0, то причина в подходящем проводе.

После устранения причин необходимо выполнить повторные измерения.

Что следует учитывать?

На схеме, прилагающейся к автомобилю, цветовое обозначение проводов обычно совпадает с цветом электроцепей машины.

При расшифровке схемы нужно учитывать некоторые моменты:

  1. Проводник может иметь один или два цвета (быть основным или дополнительным). Основные цвета черный «-» и красный «+». На дополнительных наносятся поперечные или продольные штрихи.
  2. Когда два или более кабелей размещены на одном жгуте и имеют одинаковую маркировку, это означает, что у них гальваническое соединение.
  3. Если проводник входит в жгут, он должен иметь небольшой наклон в сторону, где он находится.
  4. Провода с черным цветом предназначены для соединения с массой.
  5. На электроцепях есть обозначения, благодаря которым определяется место подключения к приборам.
  6. Номера на механизмах должны соответствовать цифрам в схеме.
  7. Числа, указанные в кружках, означают соединение кабеля с «минусом». Сочетание цифр и букв должно соответствовать разъемным соединениям.

На показаны графические буквенные обозначения. Снято каналом chipdip.

Советы для начинающих

Главное правило — это соблюдение техники безопасности. При работе с приборами измерений необходимо заранее учитывать измеряемый предел, производя замеры значений, не замыкая щупы прибора.

Некоторые особенности ремонтных работ

Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.

Текущий ремонт

Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.

В целом, можно выделить несколько советов:

Если генератор не обеспечивает качественную зарядку, его лучше всего заменить, причем вариантов может быть множество – от ВАЗовских узлов, до иномарок, главное – подобрать оптимальную конфигурацию оборудования, чтобы можно было обойтись минимальным количеством переделок, чаще всего нужен кронштейн, остальное приспосабливается по месту.


Если вы ставите более мощный генератор, воспользуйтесь этой схемой

При замене отдельных жил обязательно соблюдайте цветовую маркировку, иначе после будет сложно разобраться, что откуда идет. То есть если вы меняете красный провод, то на его место ставите новое изделие того же цвета. Когда нужного варианта нет, можно временно воспользоваться тем, что есть, но после обязательно замените его на корректный.


Такое соединение недопустимо

Особое внимание уделяйте всем соединениям, так как именно они чаще всего служат причиной неисправностей. Скрутки и изолента недопустимы, необходимо приобрести обжимочные клещи, на все концы проводов ставить клеммы, а место обжимки закрывать термоусадочной трубочкой

В отдельных случаях можно провести соединение, используя паяльник, но после его надо тщательно залудить и закрыть той же термоусадкой.

Читать дальше: Ремонт коробки передач toyota

Так выглядит правильно собранный контакт

Замена электропроводки

Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.

По этому вопросу можно отметить следующее:

Найти оригинальный комплект зачастую очень сложно, поэтому как выход из ситуации можно использовать готовый комплект проводки от 2106. Он идеально подходит для выполнения работы, вам понадобиться лишь разобраться в схеме, чтобы понимать, куда какой из узлов должен присоединяться. Длины всех жгутов вполне достаточно, а цена этого варианта довольно демократична.

Подкапотная проводка скрыта в гофре

  • Прокладывая систему, жгуты лучше всего крепить пластиковыми хомутами, это обеспечивает высочайшую надежность и долговечность соединений, ведь пластик не гниет и не ржавеет. К тому же, при необходимости хомуты легко разрезать, а после поставить новые, их стоимость просто копеечная, поэтому лишних затрат вы не понесете.
  • Все разъемы должны соединяться плотно и надежно фиксироваться, это исключает потерю контакта при движении, когда на конструкцию воздействует вибрация и тряска.

Зачем разбираться в электросхемах?

Уметь читать такие схемы довольно важно для всех, у кого есть автомобиль, ведь это поможет сэкономить очень много денег на услугах специалиста. Конечно, какие-то серьезные поломки починить самостоятельно без участия профессионалов сложно, да и чревато, ведь ток ошибок не терпит

Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить аккумуляторную батарею, ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально.

Кроме того, нередко мы хотим ввести в цепь и дополнительные электронные устройства, такие как сигнализация, магнитола, автомобильный кондиционер, которые значительно облегчают процесс вождения и наполняют нашу жизнь комфортом. И здесь не обойтись без умения разбираться в электрических схемах, ведь зачастую они прилагаются ко всем перечисленным приборам. Также это актуально и для владельцев машин с прицепом, так как иногда возникают проблемы с его подключением. И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней.

Особенности проводки в данной модели

Отметим сразу, что при производстве рассматриваемых автомобилей во главу угла всегда ставилась экономия, поэтому можно встретить модели с одним ведущим мостом (просто этих узлов одно время не хватало) и другими решениями, которые снижали стоимость, но негативно сказывались на надежности и долговечности конструкции.

Можно отметить следующие факторы:

Большинство автомобилей комплектовалось генератором без интегральной платы, он не отличался мощностью, поэтому при работе на холостых оборотах чаще всего зарядка аккумулятора не осуществлялась, что очень негативно сказывалось на работе АКБ и иногда, особенно в холодное время года, батарея могла попросту разрядиться.

Но гораздо лучше работали генераторы с интегральной схемой, они отличались более качественной зарядкой и стабильной работой конструкции. Схема проводки схожа с размещенной выше, отличие лишь в генераторном узле. Вы сами легко увидите разницу, сравнив схемы на фото, генератор обозначен цифрой 8.

  • Сами провода не отличаются надежностью и с течением времени начинают прогорать, прогнивать или изоляция просто рассыхается и разрушается. Есть несколько простых советов, как своими руками продлить жизнь системы, но это потребует затрат времени и сил – необходимо проложить все жгуты в специальных гофрах и защитить все контакты, установив качественные клеммы и защитив их термоусадочной трубочкой.
  • Электропроводка ЛуАЗ нуждается в постоянном осмотре с целью выявления неисправностей на стадии их развития, так как если вы застрянете посреди бездорожья, то работы значительно усложнятся.
  • В девяностые годы автомобили стали оснащаться замками зажигания без блокировки рулевой колонки, что опять же вызвало изменение схемы, но это не столь принципиальное. В целом можно отметить, что конструкция практически не изменялась, поэтому, разобравшись в одной модификации, вы легко разберетесь и во всех остальных.
  • Для того чтобы лучше разобраться в том, какие потребители электричества входят в систему, посмотрите принципиальную схему ниже. Это своеобразная инструкция, которая поможет понять, как устроена цепь и что в нее входит.

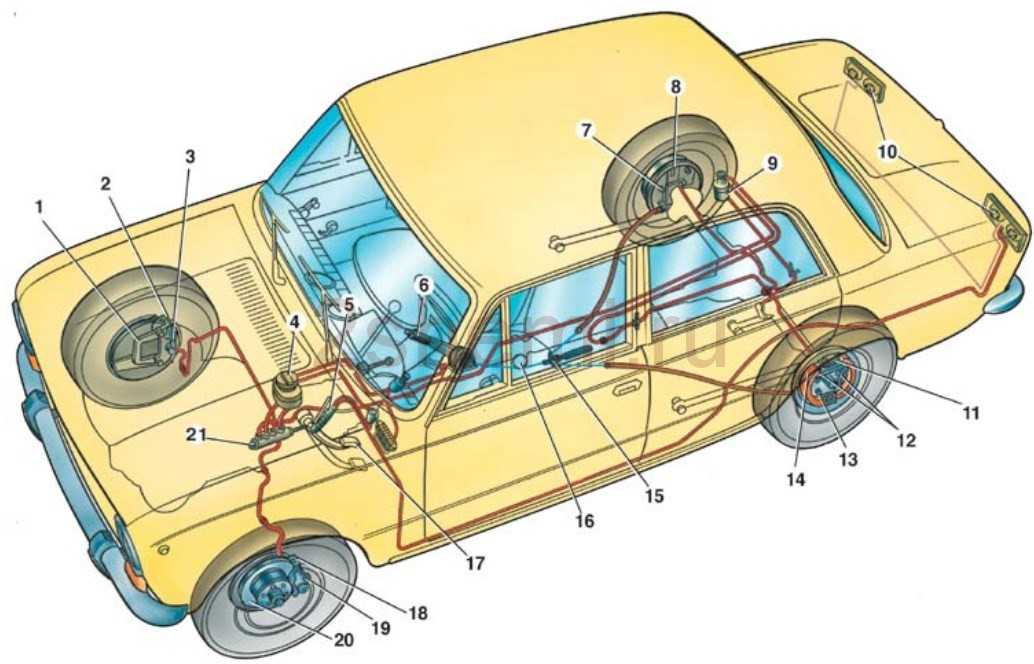

Схема тормозной системы «копейки»

1 – защитный коржух переднего тормоза; 2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза; 3 – суппорт; 4 – бачок гидропривода; 5 – выключатель стоп-сигнала; 6 – рычаг стояночного тормоза; 7 – регулировочные эксцентрики правого заднего тормоза; 8 – штуцер для прокачки гидропривода задних тормозов; 9 – регулятор давления; 10 – стоп-сигнал; 11 – колесный цилиндр заднего тормоза; 12 – рычаг ручного привода колодок и разжимная планка; 13 – регулировочный эксцентрик левого заднего тормоза; 14 – тормозная колодка; 15 – направляющая заднего троса; 16 – направляющий ролик; 17 – педаль тормоза; 19 – штуцер для прокачки гидропривода передних тормозов; 20 – тормозной диск; 21 – главный цилиндр

ПРЕДОХРАНИТЕЛИ

В системе электрооборудования автомобиля применены следующие предохранители:

  • два термобиметаллических кнопочного типа с номинальным током 20 А для защиты цепей отопительной установки, освещения кузова и моторного отсека, штепсельной розетки, звукового сигнала и системы аварийной сигнализации тормозов; установлены на панели приборов;
  • три плавких с номинальным током 6 А для защиты цепей питания контрольно-измерительных приборов, фонаря и выключателя заднего хода и релепрерывателя указателей поворотов (отдельно правого и левого бортов), установлены на проводах под панелью приборов;
  • термобиметаллический с номинальным током 3,5 А для защиты цепи питания электродвигателей очистителя и омывателя стекла ветрового окна; установлен в моторном отсеке на щите передка;
  • блок из шести плавких предохранителей; установлен в кузове с левой стороны под панелью приборов.

Назначение предохранителей:

  • предохранитель А (8 А) — цепи подфарника и заднего фонаря левого борта (габарит), лампы освещения номерного знака;
  • предохранитель Б (8 А) — цепи подфарника и заднего фонаря правого борта (габарит), освещения контрольно-измерительных приборов;
  • предохранитель В (16 А) —цепь дальнего света левой фары;
  • предохранитель Г (16 А) —цепь дальнего света правой фары и контрольной лампы включения дальнего света фар;
  • предохранитель Д (8 А) — цепь ближнего света фар левой фары;
  • предохранитель Е (8 А) — цепь ближнего света правой фары.

Перед заменой перегоревшего плавкого предохранителя устранить причину, вызвавшую выход его из строя.

Тепловые предохранители включаются нажатием на кнопку.

Особенности проводки в данной модели

Отметим сразу, что при производстве рассматриваемых автомобилей во главу угла всегда ставилась экономия, поэтому можно встретить модели с одним ведущим мостом (просто этих узлов одно время не хватало) и другими решениями, которые снижали стоимость, но негативно сказывались на надежности и долговечности конструкции.

Можно отметить следующие факторы:

Большинство автомобилей комплектовалось генератором без интегральной платы, он не отличался мощностью, поэтому при работе на холостых оборотах чаще всего зарядка аккумулятора не осуществлялась, что очень негативно сказывалось на работе АКБ и иногда, особенно в холодное время года, батарея могла попросту разрядиться.


Эта схема актуальна для всех автомобилей, произведенных с марта 1981 года по август 1986, укомплектованных генератором без интегральной платы

Но гораздо лучше работали генераторы с интегральной схемой, они отличались более качественной зарядкой и стабильной работой конструкции. Схема проводки схожа с размещенной выше, отличие лишь в генераторном узле. Вы сами легко увидите разницу, сравнив схемы на фото, генератор обозначен цифрой 8.

Читать дальше: Комплектация элеганс тойота прадо 150 дизель 2018


Усовершенствованный вариант генератора вызвал изменения в схеме

  • Сами провода не отличаются надежностью и с течением времени начинают прогорать, прогнивать или изоляция просто рассыхается и разрушается. Есть несколько простых советов, как своими руками продлить жизнь системы, но это потребует затрат времени и сил – необходимо проложить все жгуты в специальных гофрах и защитить все контакты, установив качественные клеммы и защитив их термоусадочной трубочкой.
  • Электропроводка ЛуАЗ нуждается в постоянном осмотре с целью выявления неисправностей на стадии их развития, так как если вы застрянете посреди бездорожья, то работы значительно усложнятся.
  • В девяностые годы автомобили стали оснащаться замками зажигания без блокировки рулевой колонки, что опять же вызвало изменение схемы, но это не столь принципиальное. В целом можно отметить, что конструкция практически не изменялась, поэтому, разобравшись в одной модификации, вы легко разберетесь и во всех остальных.
  • Для того чтобы лучше разобраться в том, какие потребители электричества входят в систему, посмотрите принципиальную схему ниже. Это своеобразная инструкция, которая поможет понять, как устроена цепь и что в нее входит.


По этой картинке легко разобраться в особенностях электрооборудования ЛуАЗа

Некоторые особенности ремонтных работ

Если у вас возникли неисправности, то следует немедленно устранять их. Работы не отличаются сложностью, ведь в системе нет электроники, мы рассмотрим только самые общие рекомендации, не углубляясь в процесс.

Текущий ремонт

Для работ вам понадобится простейший набор инструмента и тестер, с помощью которого можно быстро и точно диагностировать систему и проверять наличие тока в том или ином узле.

В целом, можно выделить несколько советов:

Если генератор не обеспечивает качественную зарядку, его лучше всего заменить, причем вариантов может быть множество – от ВАЗовских узлов, до иномарок, главное – подобрать оптимальную конфигурацию оборудования, чтобы можно было обойтись минимальным количеством переделок, чаще всего нужен кронштейн, остальное приспосабливается по месту.


Если вы ставите более мощный генератор, воспользуйтесь этой схемой

При замене отдельных жил обязательно соблюдайте цветовую маркировку, иначе после будет сложно разобраться, что откуда идет. То есть если вы меняете красный провод, то на его место ставите новое изделие того же цвета. Когда нужного варианта нет, можно временно воспользоваться тем, что есть, но после обязательно замените его на корректный.


Такое соединение недопустимо

Особое внимание уделяйте всем соединениям, так как именно они чаще всего служат причиной неисправностей. Скрутки и изолента недопустимы, необходимо приобрести обжимочные клещи, на все концы проводов ставить клеммы, а место обжимки закрывать термоусадочной трубочкой

В отдельных случаях можно провести соединение, используя паяльник, но после его надо тщательно залудить и закрыть той же термоусадкой.

Читать дальше: Почему стартер на калине

Так выглядит правильно собранный контакт

Замена электропроводки

Если проводка ЛуАЗ в совсем плачевном состоянии, то проще заменить ее полностью, чем работать с отдельными узлами.

По этому вопросу можно отметить следующее:

Найти оригинальный комплект зачастую очень сложно, поэтому как выход из ситуации можно использовать готовый комплект проводки от 2106. Он идеально подходит для выполнения работы, вам понадобиться лишь разобраться в схеме, чтобы понимать, куда какой из узлов должен присоединяться. Длины всех жгутов вполне достаточно, а цена этого варианта довольно демократична.

Подкапотная проводка скрыта в гофре

  • Прокладывая систему, жгуты лучше всего крепить пластиковыми хомутами, это обеспечивает высочайшую надежность и долговечность соединений, ведь пластик не гниет и не ржавеет. К тому же, при необходимости хомуты легко разрезать, а после поставить новые, их стоимость просто копеечная, поэтому лишних затрат вы не понесете.
  • Все разъемы должны соединяться плотно и надежно фиксироваться, это исключает потерю контакта при движении, когда на конструкцию воздействует вибрация и тряска.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом

Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах

Схематическое расположение электрических компонентов на кузове


Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Непобедимый «жужик» Луаз

Все же Луаз с индексом 969м сегодня известен практически каждому, особых нареканий со стороны владельцев он не имеет, а потому многие хотят луаз 969м купить. А перед покупкой, разумеется, необходимо тщательное изучение модели.

Итак, прежде всего, необходимо учитывать, что этот автомобиль (в народе его называют «жужиком») вряд ли удовлетворит потребности тех, кто предпочитает удобство и комфорт. К тому же в глазах окружающих луаз далеко не статусное авто. Машина подойдет скорее любителя охоты, рыбалки, также дачникам и просто тем, кого привлекает продукция советского автопрома.

Общее впечатление от езды на луаз 969 м в заводской комплектации абсолютно у всех его владельцев двоякое:

  • с одной стороны, сильные неудобства причиняет само обустройство салона, а также плохое качество шумоизоляции. Причем водители отмечают любопытный факт: после того, как скорость автомобиля превышает отметку в 55 км/час, уровень шума заметно снижается;
  • с другой же стороны, истинное уважение вызывают ходовые качества «жужика». На них остановимся подробнее.

СТАРТЕР

Установлен с правой стороны двигателя.

Техническое обслуживание стартера

В процессе эксплуатации необходимо периодически проверять состояние зажимов проводов тягового реле стартера и крепление стартера к двигателю.

Через каждые 36000 км нужно снять стартер с двигателя для тщательной проверки и замены изношенных деталей и узлов. Эти работы рекомендуется производить в специальных мастерских или на станциях технического обслуживания.

При наличии неисправностей в работе стартера его рекомендуется снять, разобрать и устранить неисправность.

Для снятия стартера необходимо отсоединить провода от стартера, отвернуть две гайки шпилек крепления стартера, сдвинуть на длину шпилек стартера в сторону крышки распределительных шестерен и снять его. Установку стартера необходимо производить в обратной последовательности.

Вывод

Разобраться в проводке ЛуАЗ 969 в разы проще, чем в любой современной модели, ведь здесь нет никакой электроники, блоков управления и других сложных узлов. поможет разобраться в вопросе еще лучше и наглядно покажет некоторые важные особенности.

https://www.youtube.com/watch?v=yb6ergq0m28

Уважаемые посетители, уважаемые друзья, всем привет.

В этой теме я хочу поделиться с Вами с одной поездкой на автомобиле Луаз 969 м, в которой я принимал участие. Проходимость у автомобиля хорошая, автомобиль и по настоящее время характеризуется для многих автолюбителей как отличное средство передвижения при неблагоприятных погодных условиях. Выпускался Луаз 969 м Луцким автомобильным заводом в 80-х годах прошлого столетия. По данному автомобилю имеются различные модификации в эксплуатационном применении. Также, автолюбителями выполняется модернизация самой системы зажигания, — с контактной (для батарейного зажигания) на бесконтактную систему зажигания. Фантазия человека безгранична в модернизации, но считаю, автомобиль как был Луаз, таковым и останется при любой модернизации. Если допустим установить двигатель от Ваз, скорость автомобиля Луаз 969 м соответственно повысится, но в дальнейшем, это может повлиять на детали ходовой части автомобиля. Но это всего лишь мое мнение.

Поездка за город, о которой я хочу Вам рассказать, была следующей:

Выехали недалеко за город просто отдохнуть, владельцем автомобиля был мой товарищ. По прибытию в деревню к знакомым, не доезжая несколько метров, автомобиль заглох, время было вечернее. Заглох, ну и ладно, главное добрались до места. На следующий день втроем стали искать причину неисправности автомобиля, стартер крутит — Луаз не заводится. Специалистами по электрической части автомобиля мы были невысокого уровня, особенно, после хорошего отдыха. Где искать причину неисправности, — для нас было неведомо.

Читать дальше: Стекло фирмы xyg отзывы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
