Цоколёвка приборной панели 2110, 2111, 2112

  1. контрольная лампа топливного резерва;
  2. лампы освещения приборной панели;
  3. контрольная лампа правого повторителя;
  4. контрольная лампа левого повторителя;
  5. колодка штекеров ВАЗ;
  6. датчик температуры охлаждающей жидкости;
  7. контрольная лампа наружного освещения;
  8. контрольная лампа воздушной заслонки карбюратора;
  9. контрольная лампа масляного давления;
  10. контрольная лампа ручника;
  11. контрольная лампа заряда аккумулятора;
  12.  ВАЗ тахометр;
  13. контрольная лампа «CHECK ENGINE»;
  14. спидометр щитка;
  15. контрольная лампа уровня тормозной жидкости;
  16. контрольная лампа аварийной сигнализации;
  17. контрольная лампа дальнего света фар;
  18. указатель уровня топлива.
Белая колодка (Х1) Красная колодка (Х2)
1 Корпус (масса) 1 К клемме «W» датчика указателя уровня топлива
2 Тахометр (низковольтный вход с ЭБУ) 2 Предохранитель F19 + 12В питание
3 Тахометр (высоковольтный вх. с катушки) 3 Корпус (масса)
4 Const +12В от аккумулятора (через 6-й предохранитель) 4 Выключатель освещения приборов
5 Датчик температуры охлаждающей жидкости. 5 Указатель поворота ПРАВЫЙ
6 Предохранитель F1 (габаритное освещ.) 6 Указатель поворота ЛЕВЫЙ
7 Дроссельная заслонка («подсос») 7 Уровень тормозной жидкости
8 Лампа Check Engine 8 К маршрутному компьютеру
9 Предохранитель F19 + 12В питание 9 Датчик скорости
10 Предохранитель F19 + 12В питание 10 Клемма «Т» указателя топлива
11 Стояночный тормоз, клемма «ВК» 11 Предохранитель F3 (дальний свет)
12 Вывод «D» генератора 12 Выключатель аварийной сигнализации
13 Датчик давления масла 13 К клемме «50» выключателя зажигания

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ 3110

Далее следует провести несколько простых манипуляций:

  1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
  2. Далее выкручиваем 6 креплений рулевой колонки.
  3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
  4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

  1. Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

Комбинация приборов ГАЗ нового образца 385.3801-10

Если все подключено верно, комбинация приборов будет работать исправно и на старой Волге. Конечно, придется изрядно попотеть, чтобы установить некоторые подключения, так как в машине они могут напрочь отсутствовать.

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

  1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
  2. Лампа системы управления двигателем.
  3. Резерв/индикатор АБС при ее наличии.
  4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
  5. Левый указатель поворота.
  6. Аварийный уровень падения ТЖ.
  7. Одометр (показывает общий пробег машины).
  8. Спидометр (демонстрирует скорость движения).
  9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
  10. Правый указатель поворота.
  11. Резерв.
  12. Индикатор непристегнутых ремней (есть не на всех моделях).
  13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
  14. Резерв.
  15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
  16. Резерв топлива, загорается, когда его меньше 8 литров.
  17. Индикатор давления масла.
  18. Тоже что 13.
  19. Подогрев сидений.
  20. Температура ОЖ.
  21. Лампа габаритного света.
  22. Перегрев ОЖ.
  23. Индикатор дальнего света.
  24. Кнопка обнуления суточного пробега.
  25. Определитель суточного пробега.
  26. Тахометр. Определяет частоту вращения коленчатого вала.
  27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Панель приборов ГАЗ 3110 АП и RAR. Отличия

При работе с панелью приборов ГАЗ 3110 мы впервые столкнулись с такой вещью как несколько производителей для одной модели. При внешнем сходстве и одинаковом расположении приборов на лицевой части и одинаковых разъемах сзади, внутри приборы имеют разное устройство, разные приборы, разные по форме шкалы приборов. Спустя время подобный подход мы встречали и в панелях приборов ВАЗ 2110-15, Лада Калина, Приора, о которых мы напишем позже. И так, часто обращаясь к нам, люди затрудняются ответить, панель приборов какого производителя установлена в автомобиле.

Для автомобилей ГАЗ 3110 панели приборов выпускали два завода:

  1. «РИЖСКИЙ ЗАВОД АВТОЭЛЕКТРОПРИБОРОВ». Отметки на задней стенке панели приборов — АЭП либо RAR (стоит заметить, что в панели приборов Москвич 2141 встречаются маркировка АЭП и RAR, при этом панели абсолютно разные). Основан в 1946 году в г. Рига (Латвия). Специализация — производство комплектующих аппаратов для автомашин, тракторов, комбайнов, мотоциклов. В 1959 — 67 реконструирован, создан филиал в Екабпилсе. В 9 — 11 пятилетках осуществлены мероприятия по механизации, конвейеризации, автоматизации, а также роботизации (в 80-х) трудоемких процессов. К сожалению, на данный момент судьба завода нам не известна.
  2. Отметки на задней стенке панели приборов — АП. Завод был основан 1 мая 1932 года во г.Владимире для обеспечения приборами построенных в то время автозаводов. Тогда он был первым и единственным предприятием на территории СССР по конструированию и производству автомобильных приборов. По информации на конец 2014 года этот завод находился на грани закрытия, однако сайт предприятия продолжает функционировать и регулярно выкладывает различные новости.

Как отличить эти панели приборов, не разбирая их? Достаточно взглянуть на стрелки спидометра и тахометра. На рижской панели приборов стрелки лежат на ограничителях ровно на нуле. На владимирской панели приборов стрелки лежат на ограничителях в районе 10 км/ч и 500 обор/мин-1 соответственно. Также на владимирской панели ограничители хода стрелок имеют приборы температуры охлаждающей жидкости, давления масла, уровня топлива.

Что касается шкал приборов, они имеют отличия по форме, которые видны невооруженным взглядом:

Макет шкалы приборов ГАЗ 3110 АП

Макет шкалы приборов ГАЗ 3110 RAR

Формы шкал контрольных ламп, которые мы также изготавливаем, так же имеют отличия в форме:

Макет шкалы контрольных ламп ГАЗ 3110 АП

Макет шкалы контрольных ламп ГАЗ 3110 RAR

Надеемся, что после прочтения этой статьи Вам будет гораздо проще определить производителя вашей панели приборов перед заказом нужного макета

Спасибо за внимание, пока!. Источник

Источник

Система электрооборудования Лада Гранта: основные характеристики

Электрические цепи, питающие системы управления моторного отсека, имеют исполнение по многопроводной схеме и коммутируются с «массой» автомобиля только посредством электронного блока управления.

Как источник энергии для питания потребителей схема электрооборудования Лада Гранта стандарт предполагает использование аккумуляторной батареи (когда двигатель ) и генератора (когда двигатель запущен).

Для соединения (коммутации) основных потребителей в цепи автомобиля Лада Гранта электрооборудование оснащено комбинированным выключателем, а именно замком зажигания, который в своем исполнении состоит из контактной части, а также противоугонного устройства.

Назначение контактов ЭБУ Bosch ME17.9.7

В таблице приведено назначение контактов контроллеров 21126 – 1411020-40, 11194 – 1411020-20Синим цветом выделено отличие в подключении для контроллеров 21214 – 1411010-50Колодка

 № Назначение вывода Назначение вывода
Секция X2 Секция X1
1  Вход. Датчик положения коленвала B 1  not connected
2  Вход. Датчик кислорода 2 2  not connected
3  Вход. Датчик положения др. заслонки 1 3  Масса аналоговых датчиков
4  Масса ДК 1 4  Масса аналоговых датчиков
5  Масса ДТОЖ 5  Масса датчика педали акселератора 1
6  Масса ДК 2 6  Масса датчика педали акселератора 2
7  Масса датчиков положения др. заслонки 7  Вход датчика давления хладагента (2 уровень) (не используется)
8 Масса датчика расхода воздуха и темп. воздуха 8  not connected
9  not connected 9  not connected
10  not connected 10  not connected
11  not connected 11  Датчик педали акселератора 2
12  not connected 12  not connected
13  Вход. Датчик положения коленвала А 13  not connected
14  not connected 14  not connected
15  Вход. ДТОЖ 15  Выход. Главное реле
16  not connected 16  Вход. Клемма 15 замка зажигания
17  not connected 17  not connected
18  not connected 18  not connected
19  not connected 19 Вход. Датчик давления хладагента (1 и 3) уровень (не используется)
20  Вход. Датчик положения др. заслонки 2 20  not connected
21  not connected 21  Вход. Датчик педали акселератора 1
22  not connected 22  Вход. Диагностика вентиляторов (не используется)
23  Питание (3,3V) датчиков положения др. заслонки 23  not connected
24  not connected 24  not connected
25  not connected 25  not connected
26  not connected 26  Питание (3.3V) датчика педали акселератора 2
27  Вход. Датчик температуры впускного воздуха 27  К‑Line
28  not connected 28  Выход. Тахометр
29  not connected 29  Выход. Сигнал расхода топлива
30  Вход. Датчик кислорода 1 30  not connected
31  Вход. Датчик положения распредвала 31  Выход. Реле кондиционера (не используется)
32  Вход. Датчик скорости автомобиля 32  CAN‑H
33  Вход. Датчик массового расхода воздуха Вход. Датчик (частотный) расхода воздуха 33  not connected
34  not connected 34  Вход. Запрос на включение кондиционера (не используется)
35  Выход. Клапан продувки адсорбера 35  Вход. Выключатель 1 педали тормоза
36  not connected 36  Вход. Выключатель педали сцепления
37  Вход. Датчик детонации – клемма 1 «+» 37 Питание (5V) датчика расхода воздуха
38  Вход. Датчик детонации – клемма 2 «-» 38  Питаниа (3.3V) датчика положения педали акселератора 1
39  Выход. Нагреватель ДК 2 39  not connected
40  not connected 40  Выход. Контрольная лампа MIL
41  not connected 41  Выход. Реле вентилятора 1
42  Выход. Форсунка 2 цилиндра 42  Выход. Реле топливного насоса
43  Выход. Форсунка 3 цилиндра 43  not connected
44  Выход. Форсунка 1 цилиндра 44  CAN‑L
45  Выход. Форсунка 4 цилиндра 45  not connected
46  Выход. Нагреватель ДК 1 46  not connected
47  Масса датчиков Масса электроники 47  Выключатель 2 педали тормоза
48  not connected 48  not connected
49  not connected 49  not connected
50  Масса выходных каскадов 50  not connected
51  Выход. Привод дроссельной заслонки 1 «+» 51  Выход. Реле стартера
52  Выход. Привод дроссельной заслонки 2 «-» 52  Выход. Реле вентилятора 2
53  Катушка зажигания 2 цилиндра (не используется) 53  Масса выходных каскадов
54  Катушка зажигания 3 цилиндра Катушка зажигания 2,3 цилиндров 54  Масса выходных каскадов
55  Катушка зажигания 4 цилиндра (не используется) 55  Выход +АБ после Главного Реле
56  Катушка зажигания 1 цилиндра Катушка зажигания 1,4 цилиндров 56  Выход +АБ после Главного Реле

Массы: Газель и УАЗ (Часть III)

И. Н. Скрыдлов, ака Aktuator

Массы. Часть IМассы. Часть II

Внимание! Статья содержит большое количество графического материала. УАЗ Патриот с Микас 11 Е2

УАЗ Патриот с Микас 11 Е2

Минус АКБ прикручивается к кузову на левом брызговике, между АКБ и левой фарой, на приварную шпильку:

Медный плетеный жгут заземления ДВС, прикручен к кузову на приварную шпильку в нижней части левого брызговика:

к двигателю жгут крепится под левой подушкой двигателя,одним из болтов крепления масляного картера (вид снизу):

Массы контроллера ЭСУД, берутся с переднего болта, стягивающего половинки впускного коллектора, рядом с дроссельным патрубком.

Сам контроллер ЭСУД, крепится под капотом, в задней части правого брызговика. Диагностическая колодка стандарта OBDII, находится рядом с контроллером.

Газель с двигателем 405, 406

Минус АКБ прикручивается к массе кабины, на приварную шпильку на площадке, над правым лонжероном, под свесом моторного щита. На эту же шпильку, прикручен плетеный жгут заземления ДВС. В некоторых исполнениях, между приварной шпилькой и минусом АКБ, имеется выключатель массы.

Второй конец плетеного жгута заземления ДВС, прикручен к задней шпильке стягивающей половинки впускного коллектора, вместе с массами контроллера ЭСУД:

Перемычка, заземляющая раму, крепится одним концом к кабине под левой фарой, болтом М6 ( вместе с массами левой части подкапотного жгута),

а вторым концом к раме, по вертикали от первого, на левой стороне рамы болтом М8.

Болт проходит через отверстие в раме, поэтому для надежной затяжки болтового соединения необходимо придерживать головку болта изнутри рамы, спереди, через отверстие для буксировки. На практике встречались болты под ключ 10, 11 и 12 мм. Гайка всегда под ключ 13мм.

Газель с двигателем 4216

Минус АКБ аналогично варианту с ДВС 405 и 406. А вот крепление плетеного жгута заземления ДВС несколько отличается. На двигателе 4216 заземление ДВС крепится на шпильку крепления крышки головки, на задней части двигателя. Во избежание получения ожогов, подтягивать это крепление желательно на холодном двигателе. Ключ на 13мм.

Заземление рамы аналогично двигателям 405, 406:

Масса контроллера ЭСУД (до 2010 г.) берется со шпильки крепления транспортировочной проушины ДВС, в его левой передней части. Гайка под ключ 15мм.

На фото виден так же дополнительный плетеный жгут с рамы на указанную проушину, но на мой взгляд, правильнее его закрепить по аналогии с 405 мотором.

С 2010 года масса контроллера ЭСУД, берется непосредственно с минусовой клеммы АКБ:

Поскольку в Газелях минусы на ЭБН  и задние фонари берутся с рамы, то ненадежное заземление рамы, может вызвать зависимость давления топлива, от количества включенных ламп наружного освещения (габариты, стопы, задний ход и т.д.).

И еще:

С 2010 года на Газелях начал применяться Блок Предохранителей нового образца:

А на ДВС 4216 и катушка зажигания нового образца, внешне напоминающая ВАЗовский модуль зажигания для ЭСУД Январь 5.1.

Датчик неровной дороги на а/м с ДВС 4216 находится в правой передней части рамы.

Если жгут идущий к ДНД не прихвачен стяжками к кронштейну натяжения ремня генератора и патрубку охлаждения, то он может повредиться о движущиеся детали двигателя и вызвать в конечном итоге отказ канала обработки сигнала ДНД в контроллере ЭСУД.

Приведу пример невнимательности слесаря, при замене генератора.

Жгут от ДНД попал между натяжной планкой и шкивом генератора, что вызвало его повреждение и отказ ДНД, MAP_а и ДПДЗ. В данном случае контроллер выжил.

Волга, ДВС Крайслер, ЭСУД Моторола.

Перемычка Минус АКБ – кузов и массы переднего подкапотного жгута, крепятся на отштампованный выступ, снизу и справа от левой фары

Толстый провод заземления ДВС, крепится болтом М8, ключ 13, к левой стороне блока двигателя, под впускным коллектором.

Массы контроллера крепятся двумя – тремя сантиметрами выше, болтом крепящим кронштейн крепления масляного щупа. Болт М8, ключ 13.

Волга, ДВС Крайслер, ЭСУД Микас 11CR .

Отличие от ЭСУД Моторола, в наличии внешнего реле регулятора генератора. Крепится реле регулятор на правом брызговике.

Диагностический разъем стандарта OBDII на таких Волгах, находится в нижней части торпеды, в районе левой коленки водителя.

Как провести панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности. Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги. Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

Понадобится проделать следующее:

  1. Разобрать панель приборов, отклеить оформление.
  2. Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
  3. Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
  4. Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
  5. После того как клей подсохнет, собрать панель.

Источник

Неисправности электрооборудования у Лада Гранта – руководство к действию

Хоть автомобиль и обладает довольно надежной электрической системой, питающей потребителей, но время от времени на Лада Гранта неисправности электрооборудования все-таки проявляются.

Перед тем, как начать работу по устранению каких-либо неисправностей в электрической цепи, следует внимательно изучить определенную схему электрооборудования, чтобы как можно более ясно представить функциональное назначение такой цепи.

Места возможной неисправности обычно исключаются за счет определения и исключения исправно функционирующих составных элементов одного и того же контура.

В случае одновременной поломки нескольких элементов либо контуров вероятной причиной отказа вполне может быть перегорание отвечающего за эти элементы предохранителя. Причиной неисправности электрооборудования в автомобиле Лада Гранта вполне может оказаться нарушение контакта с «массой».

Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается:

– коррозия контактов на разъемах; – выход из строя предохраняющего элемента; – перегорание плавких вставок либо повреждение контактных групп и реле.

Следует визуально проверить работоспособность всех предохранителей, электропроводки и разъемов цепи непосредственно перед тем, как приступать к более щепетильной проверке ее компонентов.

В случае использования для поиска поломки диагностических приборов детально спланируйте, какие именно точки контура цепи и в какой последовательности (поможет в этом схема электрооборудования Лада Гранта норма) нужно подключать измерительный прибор для более эффективного обнаружения неисправности.

«Диагностика контроллера управления электропакетом»

Лада Приора (ВАЗ 2170) — одна из немногих машин отечественного производства, оснащенных таким многофункциональным устройством, как контроллер управления электропакетом. Однако, что же это такое и какой контроллер на Приоре? Контроллер электропакета — это устройство, которое контролирует всю электрическую функциональность автомобиля. Таким образом, данный регулятор ответственен за работу указателей поворота, стеклоподъемников, освещения панели приборов, габаритных огней, противотуманных фар, подсветки салона, обогрева заднего стекла, а также фар заднего хода. Оснащение автомобиля подобным блоком управления делает его более практичным с точки зрения использования электроники.

Контроллер управления электропакетом на Приоре крепится с помощью кронштейнов в центральной, нижней части торпеды над блоком управления двигателем (ЭБУ). На Лада Приора контроллер подключается посредством двух разъемов: силовой разъем отвечает за подачу энергии в блок управления, а информационный за его непосредственные функции. Также, блок оснащен защитой от влаги и пыли.

По сути, контроллер электропакета Приора — схема в пластиковом корпусе. Сама плата (схема) состоит из 15 чипов, каждый из которых имеет свое предназначение.

Схема блока управления электропакетом Приора 2170-3763040.

ПОС — плафон освещения салона;ЗПТО — задние противотуманные огни;БС — ближний свет;ПТФ — противотуманные фары;МДВ — модуль двери водителя;ПУП — переключатель указателя поворотов;ПАС — переключатель аварийной сигнализации;ППД — передняя правая дверь;ПЛД — передняя левая дверь;ЗПД — задняя правая дверь;

Распиновка контроллера электропакета на автомобиле Приора — электрический процесс, сложность которого объясняется универсальностью блока. В связи с этим, к контроллеру подключается множество проводов разной функциональности — блок подсоединен более чем 25-ю проводами.

Блок управления электроникой машины имеет несколько условий эксплуатации:

  • температура воздуха от -45°C до 40°C;
  • атмосферное давление до 800 мм.рт.ст. или 105 кПа;
  • влажность воздуха до 90%;
  • диапазон рабочего напряжения от 9 до 15 В.

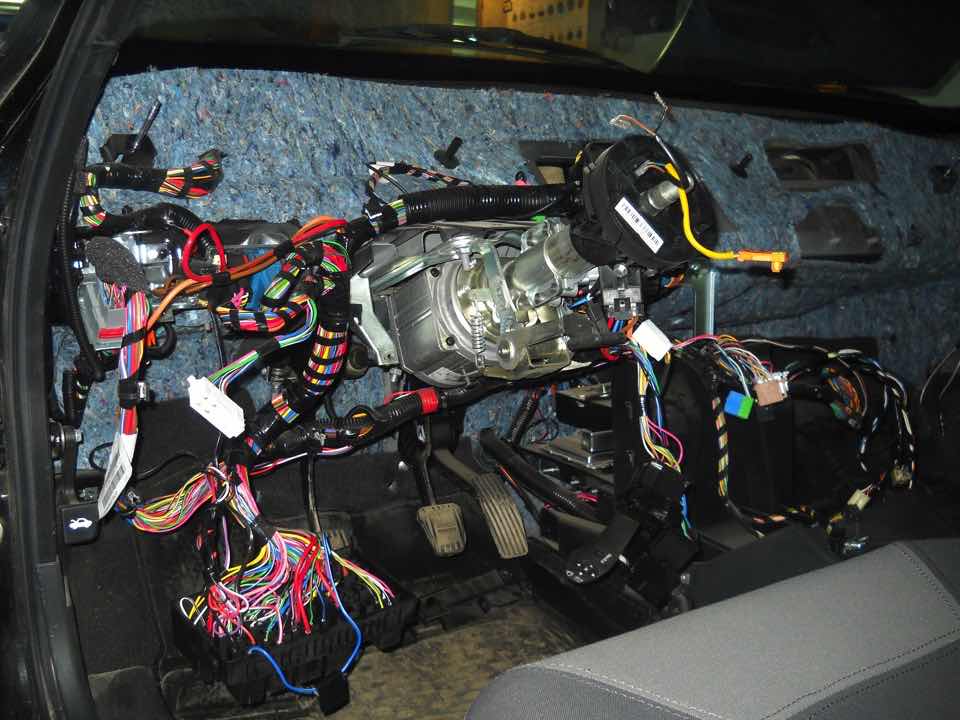

Сбой работы контроллера электропакета может быть вызван перегревом системы или разъединением проводов. В таком случае, необходимо осмотреть сам блок управления. На автомобиле Лада Приора контроллер расположен над двигателем, и, в случае неисправности или помех, необходимо будет снимать торпеду.

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

Блок управления (далее – изделие) устанавливается непосредственно в автомобиле, поэтому его составные части (микроэлектроника) подвергаются негативным воздействиям. Например: холод, активная тряска, перепады температур.В результате на плате происходит выгорание тех или иных элементов, нарушается целостность контактной группы, что приводит к отказу множества важных для повседневной работы функций автомобиля. К сожалению, во многих автомобилях «Лада Приора» выход из строя системы управления электропакетом стал довольно распространенным явлением.

Снятие и установка блока управления электропакетом

Установите автомобиль на рабочее место, затормозите стояночным тормозом, выключите зажигание и отсоедините клемму «минус» от аккумуляторной батареи.



Крестовой отверткой откручиваем два самореза и снимаем крышку монтажного блока салона

Крестовой отверткой откручиваем винт крепления монтажного блока



Выводим держатель блока «Б» из кронштейна «А» и опускаем монтажный блок вниз



Головкой на 10 откручиваем две гайки крепления блока и снимаем блок со шпилек

Нажав на фиксаторы колодки, отсоединяем колодку проводов от разъема блока



Маркировка блока

Замена элемента питания в пульте дистанционного управления ключа к автомобилю

В ключе установлен элемент питания типа CR2032 с начальным напряжением 3 В.

Если напряжение элемента питания в норме, то при нажатии любой кнопки на пульте светодиод должен вспыхнуть один раз.

Если при нажатии любой кнопки на пульте светодиод вспыхивает два раза или вообще не загорается, это говорит о том, что необходимо заменить элемент питания



Поддев тонкой отверткой, вынимаем заглушку из крышки пульта

Заглушка приклеена двухсторонним скотчем. Если скотч остался на крышке, то снимаем его, чтобы получить доступ к саморезу



Крестовой отверткой откручиваем саморез крепления крышки пульта

Нажав пальцем, выводим из зацепления защелку



Аккуратно разъединяем крышку и корпус пульта, преодолевая сопротивление второй защелки

Снимаем крышку пульта и вынимаем ее из корпуса ключ с пружиной

Вынимаем батарейку из монтажной платы пульта

Вставляем новую батарейку, соблюдая полярность

Вставив отогнутый конец пружины в паз на корпусе пульта, поворачиваем ключ на один оборот против часовой стрелки, закручивая пружину и удерживая ключ в этом положении, устанавливаем крышку

Закручиваем саморез и устанавливаем заглушку

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
