Почему бензонасос не качает бензин

Диагностика неисправной электрической цепи

При работе с электрической цепью автомобиля необходимо выключить зажигание и аккумуляторную батарею, сняв клемму «минус». Основные причины отказов электрооборудования:

  • Нарушения контактов (окисление) в местах разъёмов
  • Обрыв цепи на участках проводки
  • Короткие замыкания
  • Нестабильное заземление (плохой контакт на «массу»)
  • Выход из строя реле или сгоревший предохранитель

Для диагностики цепи используют вольтметр, либо тестер на 12В (можно простой пробник с индикатором), автономный источник энергии и набор проводов с зажимными креплениями типа «крокодил». Вначале проверяют сохранность предохранителей и работоспособность реле – плавкие вставки осматривают визуально, реле при подаче напряжения должно издавать характерный щелчок. Если все предохранители в порядке, то причина неисправности в проводке.

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления, топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива. Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана (говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Устройство бензонасоса

На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных.

Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.

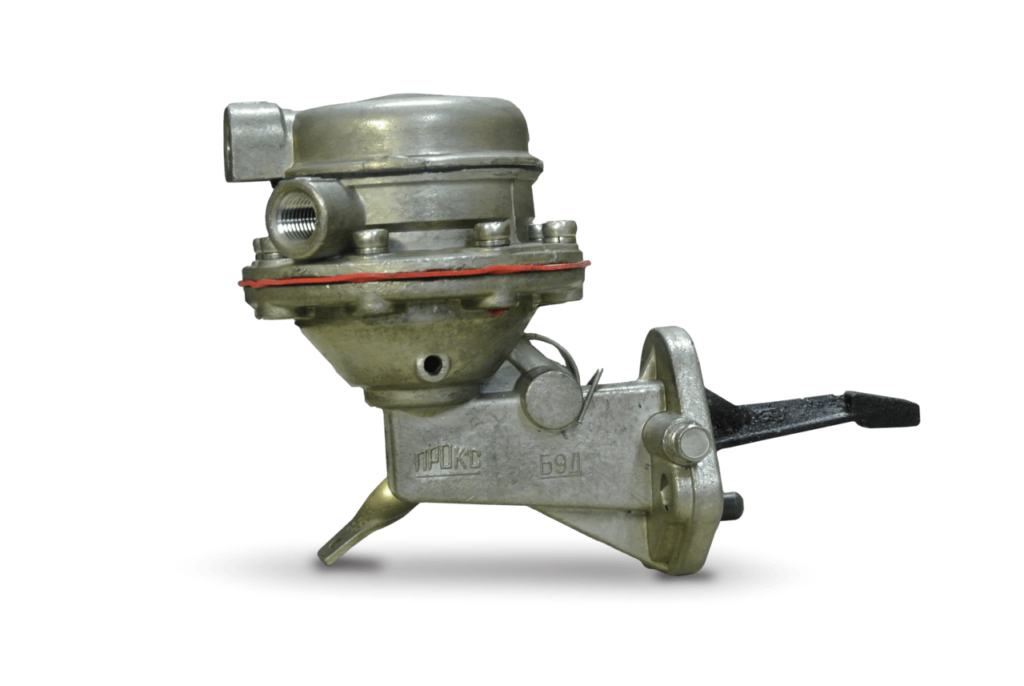

Механический насос

Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:

  • камера для горючего;

  • клапан на впуск;

  • клапан на выпуск;

  • диафрагма;

  • пружинка возврата диафрагмы;

  • рычажок привода;

  • распределительный вал;

  • кулак.

При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.

Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

Механический бензонасос обычно устанавливается на корпусе бензобака

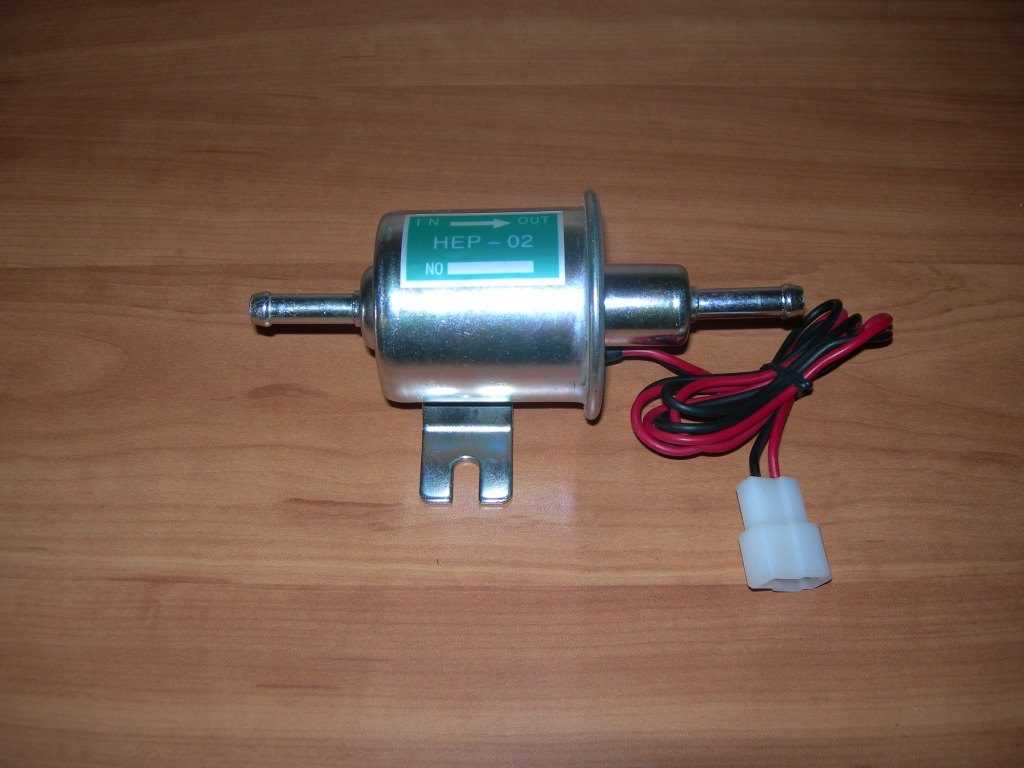

Электрический насос

Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:

  • камера для бензина;

  • клапан на впуск;

  • клапан на выпуск;

  • дополнительный электроклапан;

  • диафрагма;

  • пружина возврата диафрагмы;

  • сердечник;

  • электроконтакты.

Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

Электрический бензонасос имеет небольшие размеры и простую конструкцию

Как работает бензонасос

Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.

Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.

Чистка сеточки бензонасоса и меняем проводку — бортжурнал Opel Vectra violet hatchback 1997 года на DRIVE2

Пришло время проверить как там поживает бензонасос, потому как предыдущий хозяин точно не лазил в бак!Итак договорился с товарищем насчёт отапливаемого гаража и понеслось.— Лучше начать с того, что отключить аккумулятор. Хуже точно не будет!

— Далее стравливаем давление в системе через золотник на топливной рампе. Давление стравил и обалдел как много горючки вытекло, заодно двигу протёр:)

Тут стравливаем давление.

— Переходим в салон, откидываем заднюю сидуху и видим вырез ворсового покрытия под которым чёрная крышка.

Вот она, правда фото боком получилось.

— Крышку просто поддеваем и видим такую картину:

Скорее всего будет много пыли и лучше всё протереть.

— Снимаем разъём и отсоединяем шланги. Разобраться тут не сложно что к чему.— Отворачиваем блестящий стопор против часовой (я просто молотком по отвёртке ударил пару раз). Под крышкой будет резиновое кольцо.

— Затем снимаем хомуты со шлангов и вынимаем 2 колодки из разъёма (1 на питание насоса, 2 на уровень бензина)

Вот что я увидел, отстёгиваем защёлки что указаны стрелочками и достаём насос с крепежом.

Конечно грязи куча, но сеточка была более менее.

— Лично я всю грязь доставал 2 способами (1- магнитом мощным и он убрал больше половины мусора, 2- чистой тканью вымакивал грязь со дна). Совет для тек кто будет делать чистку — делайте на пустом баке, а то я как назло недавно плесканул 25 литров 95 горючки и это оказалось зря.

— Сеточку снял и продул компрессором, она аж блестит, конечно лучше купить новую № 08 18 559 или № 08 18 517 ценой порядка 500 рублей.

-В добавлении я решил поменять провода и разъём на уровень бензина и самого насоса.

Это разъём бензонасоса.

Куча проводов, осталась от ремонта подкапотной проводки. Выбрал провода в толстой изоляции, вроде от проводки торпедо 083

Вот так получилось, с термоусадкой очень аккуратно. Красный — плюс, Синий — минус.

Вот это было вместо разъёма на уровень бензина, конечно не родной и еле держался.

Поменял на вот такой вроде с БП от компа, идеально подходит и защёлкивается чётко!

— Собираем всё в обратном порядке, только у меня возникла небольшая проблема с установкой резинового кольца! Может кто подскажет как это делается проще? Я делал всё один и пришлось по мучится:) даже силиконом кольцо протирал, но крышка очень туго садится и стопор ещё же надо повернуть! В общем лучше вдвоём конечно:)

Всё собрав можно накачать систему и проверить что всё везде сухо! У меня оказалось что стал травить золотник на рампе, дело было вечером и пришлось с запаски снимать золотник! Сразу вспомнил Поговорку:) потому как свободно лежащий золотник лучше кинуть в бардачок хотя бы!

Сделал выводы:1. Чистим сеточку на пустой бак.2. Лучше заранее купить сеточку.3. Золотник лишний не по мешает.

4. Лучше с товарищем, чем одному!

Цена вопроса: 0 ₽ Пробег: 305000 км

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Замена Бензонасоса Z22YH от ВАЗ — бортжурнал Opel Vectra Direct 2.2 л 155лс 2007 года на DRIVE2

Здравствуйте сразу хочу поблагодарит за максимально оказанную помощь в подсказке бензонасосе

И так! Завёл я машину, жду пока прогреется, вроде как обычно! Но через 10 секунд двигатель начал сильно троить и заглох я сначала не понял. Че за … Снова включил зажигания и тут я понимаю не слышно насоса

Время уже 21:00 магазины все закрыты, и сам стою на другой окраине города пришлось ехать на автобусе домой, приехал домой резко зашёл в Драйв и тут в течений 5 минут мне помогли, написали что бензонасос подойдёт от ВАЗ 2110 . Звоню Другу рассказываю ситуацию и он через минут 20 приезжает с новым бензонасосом от 10ки о ЧУДО ! Очень как не хотел машину оставлять на другой части города ! Поехали, разобрали заменили насос один в один ! Не чего резать не надо 650 руб и машина на ходу

С этим бензонасосом езжу уже больше 10 дней и вывод такой машина реально начала набирать скорость бодрее от 120 до 180 очень резво, с учетом что у меня нет катализатора, Но при ускорении со 120км до 180км идут очень очень мелкие рывки еле ощутимы

Да я понимаю бензонасос от ВАЗ60 литров в час наверно это мало так и ТНВД можно убить кто знает сколько литров в час качает родной бензонасос ?

Признаки неисправности топливного насоса

Хотя механические и электронные насосы работают по разным принципам, симптомы отказа схожи для обоих типов насосов. Если вы заметили какие-либо общие признаки неисправности топливного насоса во время движения, вам может потребоваться осмотр и замена вашего топливного насоса.

Если вы едете на скорости и замечаете что двигатель дергается, или автомобиль двигается рывками, у вас может быть неисправный топливный насос. Эта проблема возникает, когда топливный насос не может обеспечить плавный поток топлива к двигателю. Периодически двигатель получает только воздух, в то время как ожидал получить топливо. Это прерывание потока топлива заставляет двигатель пропускать несколько силовых ударов, заставляя делать рывки.

На ранних стадиях отказа этот симптом неисправности бензонасоса может продолжаться в течение минуты или около того, прежде чем двигатель вернется к нормальной работе. Некоторые водители могут путать этот знак с «эффектом грязного газа», но современные стандарты топлива делают топливный насос более вероятной причиной.

Топливный насос может быть неисправен, если вы теряете мощность при ускорении

Если вы заметите, что автомобиль часто теряет мощность, когда вы пытаетесь ускориться с остановки, это еще один признак что топливный насос может быть неисправен. Ускорение требует больше топлива, заставляя бензонасос работать больше. Если насос неисправен, он может не справиться с этим повышенным спросом, изнуряя двигатель. Если ваша машина действует так, как будто она вот-вот заглохнет, вам может потребоваться осмотр вашего насоса.

Также, потеря мощности автомобиля возможна из-за забитого топливного фильтра, в таком случае следует почистить топливный фильтр, или заменить его полностью.

Потеря мощности при подъеме или буксировке груза

Некоторые виды езды, такие как подъем по склону или буксировка груза, создают дополнительную нагрузку на ваш двигатель и требуют больше топлива для достижения той же производительности. Эти сложные ситуации увеличивают нагрузку на ваш насос. При обнаружении проблем в изношенном насосе, он не может поддерживать постоянный поток топлива в двигатель, что приводит к потере мощности.

Отказ топливного насоса может стать причиной, по которой двигатель не запустится

Если вы игнорируете все другие симптомы и признаки неисправного топливного насоса, он, в конечном счете, полностью перестанет работать. Как только ваш топливный насос окончательно умрет, топливо не поступит в двигатель. Когда вы попробуете запустить свой автомобиль, услышите лишь как крутиться стартер, но без топлива двигатель не сможет работать. Конечно, могут быть и другие объяснения, что ваш двигатель не запускается.

Чтобы убедиться, что топливный насос вышел из строя, проверьте давление в системе подачи топлива с помощью манометра. Если он показывает ноль, то ваш насос, скорее всего, мертв. Вы также можете проверить коробку предохранителей автомобиля. Перегоревший предохранитель топливного насоса — еще один вероятный симптом неисправного насоса.

Прибор для измерения давления топлива

Как было сказано выше, работа бензонасоса проверяется специальным прибором — манометром. Самый распространенный МП – 100 производства ООО «НТС». В нашем сервисе мы используем его с 2008 года, точность показаний осталась на заводском уровне. В комплекте имеются переходники и клапан сброса давления.

Манометр МП — 100

Позволяет измерить давление топлива как в рампе при наличии штуцера, так и в любом месте топливопровода. В наборе с манометром имеется переходники:

УП-2 переходник удлинитель позволяет делать замер на заднеприводной классике.ТПБ-2 переходник для быстросъемных соединителей.

Позволяет легко проводить измерение давления на большинстве современных авто.

Существуют много аналогичных тестеров для проверки давления топлива. Отличия как в цене, размерах, циферблате. Конструктивно все измерители схожи. Можно сделать манометр своими руками, но цена не оправдывает себя. Намного проще и результативнее обратится к диагностам или в любой сервис. Сделают заключение и устранят неисправность.

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Принцип работы

Реле состоит из двух основных частей:

  • Несколько пар пластинчатых, консольно закрепленных контактов, собранных попарно в одной группе. Отклоняясь под воздействием якоря электромагнита, подвижная часть контактов входит в соприкосновение со своей парой, замыкая, таким образом, коммутируемую проводку.
  • Электромагнит с якорем – обычная катушка с намотанным тонким медным проводом, при прохождении по обмоткам электромагнита управляющего сигнала образуется магнитное поле, под воздействием которого якорь притягивается к рабочей поверхности и замыкает между собой пары контактов.

Проверка с помощью манометра

Также возможна проверка работоспособности манометром. Этот способ тоже достаточно точен, если проверять бензонасос правильно. Нам понадобится специальный манометр для измерения давления в топливной сети ГАЗель 405 инжектор. Все операции можно сделать самому, помощь специалистов не нужна. В инструкции к такому манометру сказано, что его необходимо подключить к рампе форсунок и закрепить его так чтобы показания манометра было видно из салона. Когда водитель включает зажигание начинается работа манометра и он снимает показания давления, которое создает бензонасос. Нормой колебаний давления в топливной системе ГАЗель 405 инжектор от 300 до 380 кПа (кило Паскаль). После этого нужно проехаться по такому участку дороги, чтобы была включена как минимум третья передача и потом уже снова замерять. Если показания манометра не изменились, то беспокоится пока ни о чем не нужно, и чинить нужно что-то другое, а не топливный насос.

Если же машина начинает глохнуть на ходу, то беда кроется в электрической составляющей. Проверить из-за этого ли не корректно работает топливный насос можно устроив тест реле бензонасоса. Для этого нам понадобится обычная лампочка контроля, а сама проверка выглядит следующим образом: при подключенной к рее лампочке и включении зажигания лампочка должна загораться на несколько секунд. Если при низком давлении была замечена течь и было установлено, что именно она является виной всему, то нужно ее устранить. Для этого надо установить где именно течь, а потом уже по ситуации выбирать, что поможет — замена некоторых прокладок, клапанов, диафрагм и прочего. Для того чтобы быстрее понять, что именно сломано и как лучше устранить поломку необходимо четко понимать схему топливного оборудования конкретно машины, и какое место в ней занимает топливный насос.

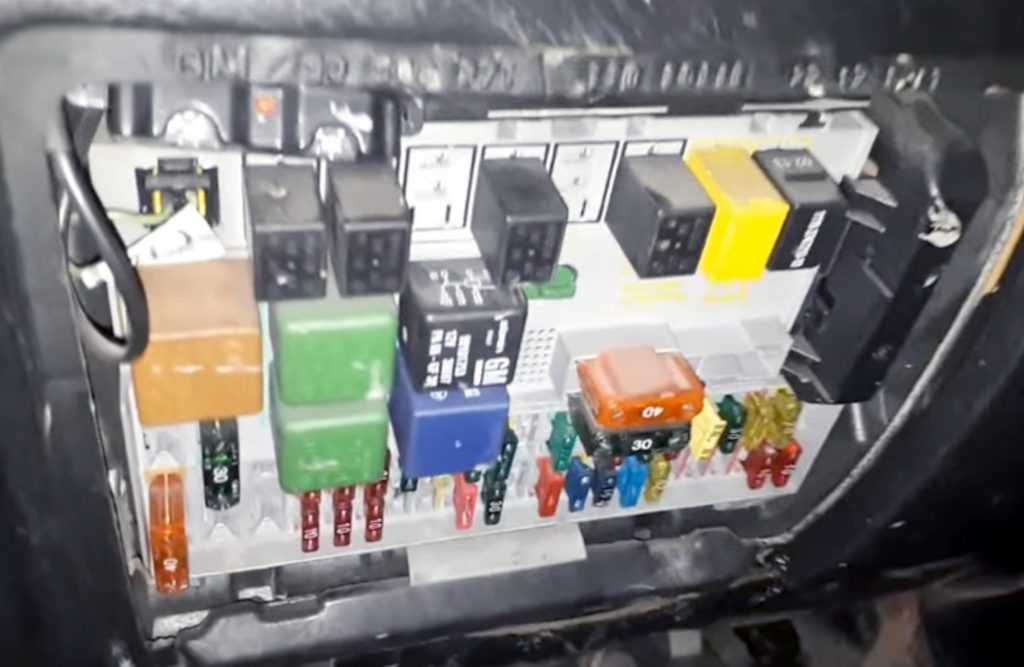

Блок в салоне

Основной блок предохранителей и реле находится под панелью приборов со стороны водителя и закрыт защитной крышкой. С обратной стороны которой будет нанесена актуальная схема.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

1 Перемычка (лампы подсветки номерного знака)
2 Реле звукового сигнала
3 Реле дальнего света фар
4 Реле электродвигателя очистителя заднего стекла
5 Реле обогревателя зеркал заднего вида
6 Реле противотуманных фар
7 Реле задних противотуманных фонарей
8 Реле — прерыватель указателей поворота
9 Реле электродвигателя очистителя лобового стекла
10 Реле обогревателя заднего стекла
11 Реле электродвигателя вентилятора отопителя (с кондиционером)
12 Реле электродвигателя вентилятора отопителя (с кондиционером)
13 Реле кондиционера
14 Многофункциональный блок управления
F1
F2 30A Отопитель/ кондиционер
F3 40A Обогреватель заднего стекла
F4
F5
F6 10A/15А Корректор фар, правая фара — ближний свет
F7 10A Лампы переднего правого габарита/ заднего правого габарита
F8 10A Правая фара-дальний свет
F9 30A Омыватели фар
F10 20A Звуковой сигнал
F11 30A Центральный замок
F12 20A Противотуманные фары
F13
F14 30A Очиститель лобового стекла
F15 5А Лампы освещения салона
F16 10A Задний противотуманный фонарь
F17 30A Электропривод стеклоподъемников
F18 10A Лампа подсветки номерного знака
F19 10A Аудиосистема
F20 30A Электропривод стеклоподъемников
F21 10A Аудиосистема, центральный замок, аварийная сигнализация, э/м клапан блокировки селектора АКПП («P»)
F22 20A Система кондиционирования, аудиосистема, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, аварийная сигнализация, индикаторы комбинации приборов
F23 Резерв
F24 10A/15А Левая фара — ближний свет, корректор фар
F25 10A Лампы переднего левого габарита/заднего левого габарита
F26 10A Левая фара — дальний свет
F27 Резерв
F28 20A Нагреватель охлаждающей жидкости (Дизель)
F29 10A Электропривод зеркал заднего вида на дверях, электропривод стеклоподъемников, ближний свет фар, указатели поворота/аварийная сигнализация лампа освещения салона, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк
F30 30A Люк
F31 5A Подсветка комбинации приборов
F32 10A Лампы системы освещения в дневное время
F33 30А Разъем электрооборудования прицепа
F34 10A CD-чейнджер аудиосистемы
F35 10A Антиблокировочная система тормозов (ABS), система управления АКПП, противобуксовочная система (TCS)
F36 20А Кондиционер, подогреватели сидений
F37 10А Прикуриватель
F38 10A Система кондиционирования, система поддержания скорости, многофункциональный дисплей, электродвигатель вентилятора системы охлаждения, стоп-сигналы
F39 10A Автоматическая коробка передач
F40 10A Система кондиционирования, электродвигатель вентилятора системы охлаждения
F41 10A Обогреватель зеркал заднего вида на дверях

В подкапотном пространстве

Схема элементов моторного блока №1

Назначение
11a (F59) Предохранитель управление двигателем
11b (F56) Предохранитель подогревателя топлива
10 Реле насоса подачи воздуха на выпуск
12 Реле подогреватель топлива
13 Реле задержки омывателя фар
14 Запасной
15
16,17
18,19
реле свечей накаливания

Схема реле моторного блока Opel Vectra B №2

Назначение
1 Реле муфты компрессора кондиционера
2 Реле вентилятора  охлаждения
3 Таймер вентилятора  охлаждения.
4 Реле вентилятора системы охлаждения
5
6

Схема элементов моторного блока №3

Вариант 1

Назначение
1 вентилятор системы охлаждения
2 Компрессор
3 вентилятор системы охлаждения
4

Вариант 2

Назначение
7 Вентилятор системы охлаждения
8
9a Предохранитель вентилятора системы охлаждения
9b

Тест на разрыв цепи:

  • Один конец провода с отрицательным зажимом тестера (пробника с индикатором) подсоединяют к отрицательной клемме аккумулятора.
  • Второй зажим закрепляют на конце проверяемой цепи, как можно ближе к гнезду разъёма предохранителя.
  • Цепь включают, задействовав проверяемый элемент электрооборудования: если напряжение стабильное 12В, то цепь исправна, если подача питания отсутствует, то переходят к проверке следующего участка. При этом стоит помнить, что некоторые электроприборы включаются только при подключенном зажигании (положение ключа в замке зажигания «ON»).

Обнаруженный неисправный участок проводки заменяют полностью по всей длине от источника до потребителя. Часто причиной отсутствия напряжения бывает плохой контакт на разъёме из-за образовавшегося окисла, его зачищают мелкозернистой шкуркой, протирают насухо и проводят диагностику вновь.
