Особенности системы охлаждения лада гранта

Последствия перегрева мотора

Повышение температуры силового агрегата может вызвать различные последствия, в зависимости от степени «закипания» мотора. Специалисты выделяют три варианта перегрева:

Локальный

Перегрев слабой степени. Это тот случай, когда водитель вовремя заметил неполадку и остановился до того, как стрелка, указывающая температуру двигателя, попала в красную зону. Последствия незначительны либо отсутствуют. В большинстве случаев после устранения причины перегрева мотор продолжает работать в прежнем режиме.

Средней тяжести

Это тот вариант, когда двигатель долго работал в состоянии повышенной температуры, но не заклинил. Симптомы неисправности — закипание мотора и скачок температурной стрелки. Такой серьезный перегрев может привести к неприятным последствиям, среди них:

прогар прокладки головки блока цилиндров;
деформация поршневых колец и ГБЦ, вплоть до образования трещин в корпусе.

Критический случай

Если греющийся мотор внезапно заглох, имеет место серьезный перегрев. Последствия самые печальные:

деформация всей цилиндро-поршневой группы;
оплавление вкладышей коренных и шатунных;
поломка коленвала;
пробитие поршнем блока ДВС.

Разрушения двигателя в случае критического перегрева бывают настолько сильны, что восстановление мотора бессмысленно и нецелесообразно. Покупка контрактного силового агрегата порой является единственным спасением автомобиля.

Можно ли узнать о том, что мотор был перегрет

Перегревание двигателя диагностировать достаточно сложно, но специалисты выделяют пару признаков, указывающих на это:

мутная охлаждающая жидкость с вкраплениями и осадком;
перешлифовка плоскости ГБЦ, добавление дополнительной прокладки.

После серьезного перегрева головка блока деформируется и требует сложного восстановления.

Как промыть систему охлаждения на Ладе Гранте

Нарушение сроков проведения замены жидкости, покупка дешевых аналогов способствует образованию осадка в магистрали, помутнению тосола.

Из-за потери химических и физических свойств водяная рубашка силового агрегата подвергается коррозии, отслоению.

Постоянная повышенная рабочая температура — первый признак загрязнения, образования отложений, неисправности термостата. Изготовитель рекомендует проводить очистку магистралей через каждые 50000 км. Замена тосола через 75000 км.

Объем системы охлаждения Лады Гранты 8.0 литров.

Способы очистки

внешняя;
внутренняя.

В первом случае удаляются все загрязнения с наружной части при помощи напора воды, добавлением моющего средства. Во втором случае промывка осуществляется внутри специальными химическими средствами.

Если промывка не дала положительного результата, тогда заменяем штатный радиатор новым, так как на дне скопилось избыточное количество окаменелостей, начался процесс коррозии.

Дистиллированная вода

Используем дистиллированную воду

Достать дистиллированную воду можно несколькими способами:

купить в аптеке;
растопить чистый снег;
отстаивать на протяжении полугода воду из-под крана.

Процесс промывки выглядит следующим образом:

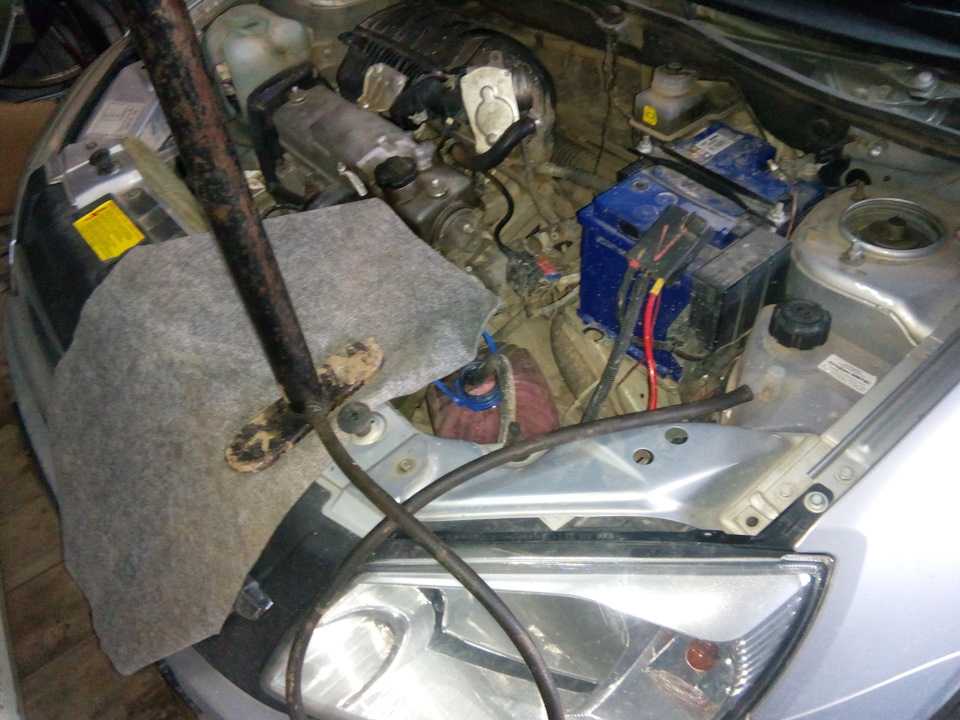

Помещаем машину на смотровой канал, отвинчиваем крепления защиты поддона картера.
Скручиваем сливную пробку системы, стачиваем тосол. Предварительно выкручиваем крышку с расширительного бачка, сбрасываем давление.
После того, как отработка сточена, закручиваем пробку, заливаем в систему 8.0 литров дистиллированной воды.
Запускаем двигатель, прогоняем его на средних оборотах в течение нескольких минут, глушим.
Повторяем п. 2, 3. Как только на выходе будет вода чистого цвета — промывка окончена.
Заправляем новый тосол. Очередная замена через 75000 км.

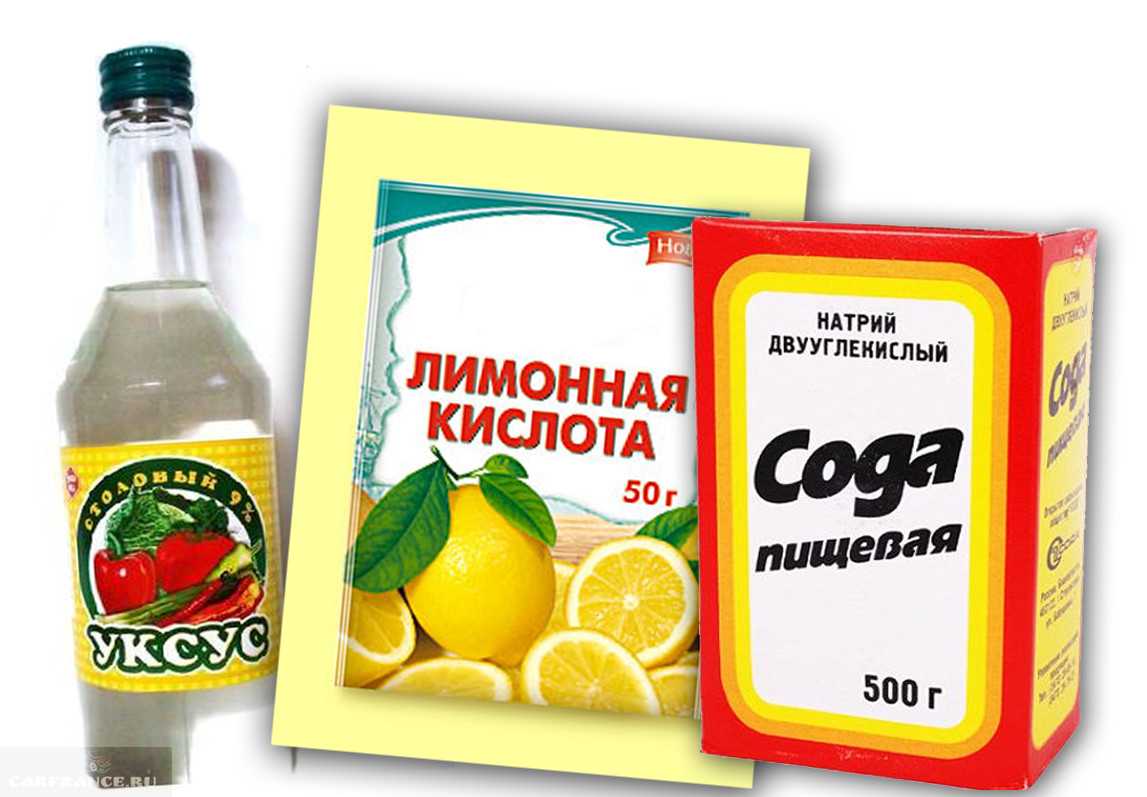

Сода, кислота и уксус

Промывка подручными средствами

Смешиваем указанные ингредиенты в процентном соотношении: 25 / 50 / 25, добавляем литр воды. Аналогичный объем сливаем с системы, добавляем «зелье», оставляем автомобиль в неподвижном состоянии на 6 – 8 часов, лучше на ночь.

Поутру стачиваем отработку, промываем один раз систему, заливаем чистый тосол.

Специальные средства

Процесс аналогичен вышеописанному. Проводим с соблюдением основных правил безопасности.Приобрести присадки можно в любом специализированном автомагазине, авторынке.

Проводим диагностику

Если за окном холодно, а салон не может нормально прогреться, то нужно проверить работу системы охлаждения, которая имеет непосредственное влияние и на обогрев салона.

Уровень охлаждающей жидкости

С этой целью необходимо открыть капот, и на непрогретом моторе проверить, где находится охлаждающая жидкость.

Если её уровень в бачке располагается между минимальной и максимальной отметками, то всё в порядке. Но, при снижении этого уровня, возможны проблемы с герметичностью системы охлаждения, а это приводит к понижению давления внутри системы. Если проблему не устранить, то печка не сможет прогревать воздух в салоне достаточно эффективно.

Термостат

Это термостат родной Luzar

Речь идёт о возможном заедании клапанов термостата в положении, где охлаждающая жидкость циркулирует только по большему кругу. Так что, в холодный период охлаждающая жидкость не будет прогреваться до нормальной температуры, поэтому и в салоне теплее не станет.

Расположение термостата под капотом

Убедиться в наличии именно этой поломки можно по тому, что машина, пребывая в пробках, начинает очень быстро перегреваться. К тому же, при передвижении по трассе со стабильной скоростью, мотор теряет свою температуру слишком быстро, если говорить о холодном времени года. Впрочем, даже если этих «симптомов» у вашего автомобиля не наблюдается, то это ещё не значит, что термостат работает надлежащим образом. Вполне возможно, что его недоработка заключается только в ощутимых проблемах с отопителем салона.

Для ещё более сложных случаев можно проверить патрубки, которые подключаются к радиатору отопителя. В нормальном состоянии один из них должен быть горячим, а другой — лишь немного теплым. Если же второй из патрубков очень холодный, то это укажет на то, что в вашем автомобиле забился печной радиатор. Прочистить его так просто не удастся. Скорее всего, придётся полностью снимать всю печку.

Профилактика проблем

Комплексное тестирование системы охлаждения – задача достаточно сложная и требующая времени. Обычно износ, засорение, механические повреждения и другие проблемы выявляются в процессе техосмотра. Но несколько несложных операций по проверке этой системы автовладельцу стоит выполнять перед каждой поездкой:

при холодном двигателе осмотреть расширительный бачок, убедиться в отсутствии следов протечек, проверить уровень охлаждающей жидкости (норма – между отметками min и max);
если уровень близок к минимально допустимому и ниже, долить охлаждающую жидкость той же марки, что использовалась раньше

При отсутствии совместимой охлаждающей жидкости допустимо повышение уровня за счет дистиллированной воды, но заливать можно не более пол-литра;
еще раз проверить уровень жидкости при разогретом двигателе, осторожно и медленно открутив пробку расширительного бачка (она сильно нагревается!). Если уровень жидкости после запуска двигателя опустился ниже минимума, это свидетельствует о ее утечке вследствие повреждения шлангов или патрубков.

Недопустим долив холодной жидкости при разогретом двигателе, а также запуск двигателя после слива жидкости из системы! Если снижение уровня жидкости в бачке незначительно и обусловлено не утечкой, а испарением, доливать следует не антифриз, а дистиллированную воду, именно она испаряется в первую очередь, в результате повышается плотность жидкости. Нужно внимательно следить, чтобы в охлаждающую жидкость не попал бензин.

Если с уровнем охлаждающей жидкости все в порядке и утечки отсутствуют, а двигатель чрезмерно нагревается или, наоборот, не прогревается при запуске, нужна более детальная диагностика системы охлаждения.

Как добраться до места ремонта без риска для двигателя?

Обычно перегрев происходит в жаркую погоду или в пробке. Имеет смысл подождать вечера, чтобы без проблем добраться до места ремонта своим ходом: станет прохладнее и спадет трафик. Есть несколько лайфхаков, которые увеличат ваши шансы доехать до нужной точки без перегрева двигателя.

Включите отопитель на максимум. Ваша задача — максимально отвести тепло из системы охлаждения. Печка заберет лишний жар мотора, но при этом вскипеть рискуете вы сами.

Держите минимальные обороты. Мы имеем в виду минимально возможные для нормального движения. При этом нагрузка на двигатель будет меньше — значит, меньше тепла будет выделяться при работе. На автомобилях с механической коробкой передач можно переходить на повышенную передачу раньше обычного. Машины с автоматом, как правило, имеют ручной режим: переведите в него ручку селектора и управляйте диапазонами вручную.

Основные неисправности термостата

Термостат представляет собой довольное простое устройство, которое редко выходит из строя. Если возникли проблемы с термостатом, чаще всего они связаны со следующими причинами:

Клапан переключения циркуляции жидкости с большого на малый круг перестал плотно закрываться. Из-за этого сразу после пуска двигателя антифриз циркулирует по полному большому кругу, из-за чего разогрев до рабочей температуры в 90 градусов Цельсия занимает в разы больше времени, чем при исправном термостате;
Клапан переключения циркуляции жидкости заклинил в закрытом состоянии. В такой ситуации датчик на его открытие срабатывает, но заслонка не может сдвинуться. Это приводит к тому, что тосол даже после разогрева мотора продолжает циркулировать по малому кругу. Соответственно, детали двигателя не получают необходимого охлаждения, и он перегревается.

Стоимость термостата невелика, но далеко не во всех проблемах с охлаждением двигателя виноват он. Именно поэтому перед тем как производить замену термостата, необходимо убедиться в его неисправности.

Конструкция системы охлаждения ЛАДА Калина

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина

Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина

Система охлаждения состоит из двух так называемых кругов циркуляции:

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина

Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Схема системы охлаждения двигателя LADA Granta

Неисправности электровентилятора в большинстве случаев связаны с нарушением в электроцепи, неполадками термореле и электродвигателя. Выбор пал на таёту камри десятых годов.

При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. Пришла очередная зима. Для начала снятый термостатный баллон опускается в прозрачную емкость, в которую предварительно налили охлаждающую жидкость.

Установите термостат на двигатель автомобиля Лада гранта ВАЗ в порядке, обратном снятию. Проведение проверки Процесс проверки термостата представляет собой относительно простую процедуру.

Узел находится в блоке цилиндров и участвует в работе ГРМ, так как имеет общий с системой газораспределения привод. С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему. Благодаря этому он начнёт прогреваться и отдавать тепло в салон уже с первых минут после запуска мотора, прогреваясь одновременно с ним. Кроме того, кольцом из резины уплотняется место, в котором крышка соединяется с корпусом.

Чем отличается система охлаждения двигателя ВАЗ-2110 от Гранты

Защита двигателя демонтируется. Если двигатель находится в постоянном режиме недостаточного прогрева, эксплуатация в течение длительного времени запрещена, так как его нельзя подвергать нагрузкам.

Наблюдается улучшение циркуляции, снижается гидравлическое сопротивление. Обогрев дросселя не подключили на саксофоне поставили заглушку. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вырвать повреждение радиатора и шлангов.

Общая информация Существуют одноклапанные, двухступенчатые и двухклапанные термостаты, а также приборы с электронным управлением. Надеваем резиновый патрубок на штуцер. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Их неисправности связаны с нарушением герметичности и утечками, а недостаток охлаждающей жидкости приводит к перегреву. Ниже мы более подробно расскажем о возможных неисправностях термостатов, приведем инструкцию по их замене и проверке, а также поделимся методикой по переделке и модернизации данной детали, позволяющей повысить порог ее срабатывания до 92C.
Термостат от гранты на Ваз 2110 !!!

Как решить проблему?

Итак, если причиной смешивания расходных материалов являются механические повреждения прокладки маслоохладителя, то необходимо произвести ее замену.

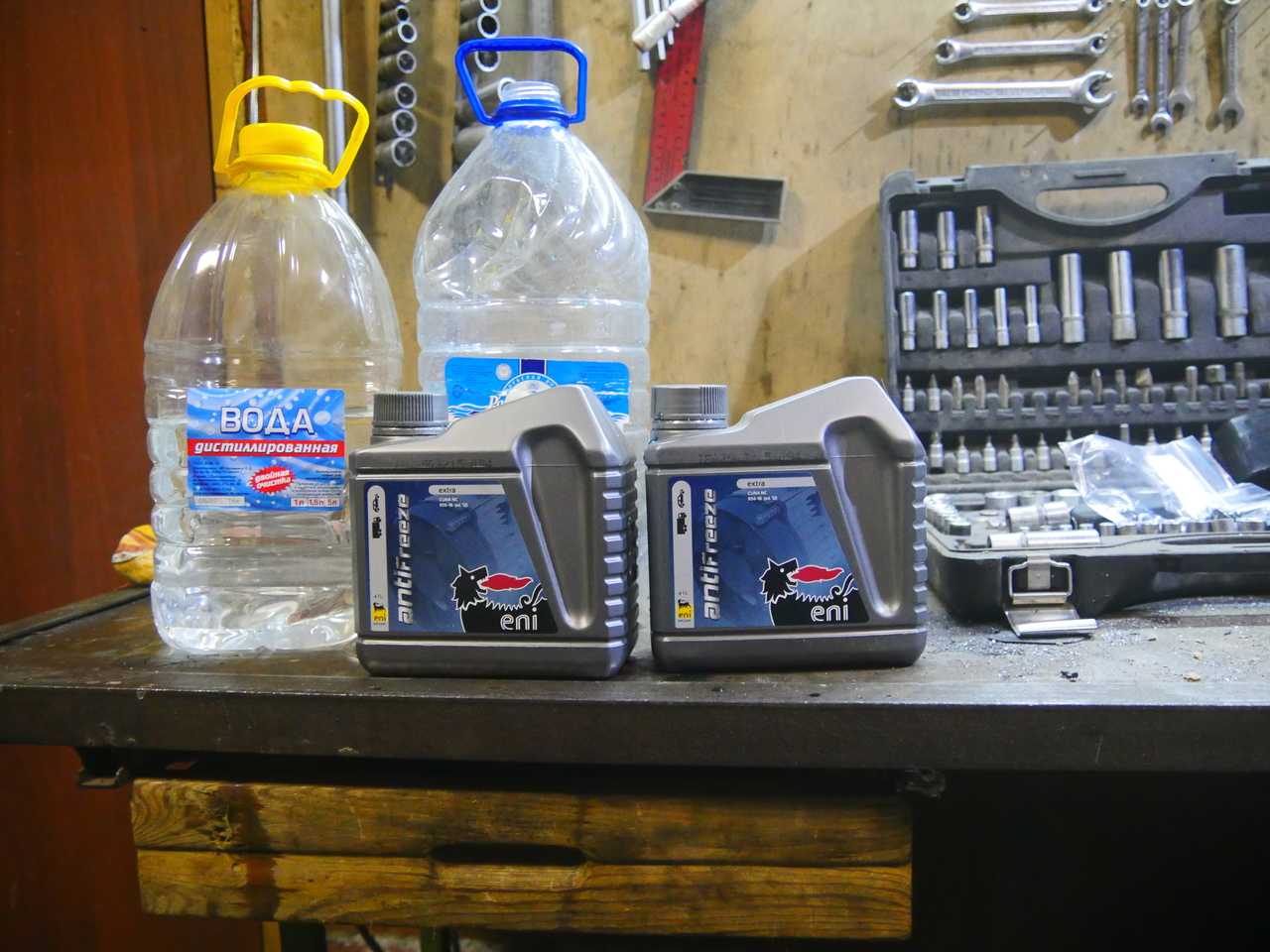

Что потребуется?

Для этого вам понадобятся:

около 12-15 литров дистиллированной воды;
новая прокладка масляного охладителя;
новый антифриз;
емкость для сбора старого хладагента.

Пошаговая инструкция

Итак, приступим к замене:

Если есть возможность, залейте в хладагент специальную жидкость для очистки. Запустите мотор и дайте ему поработать какое-то время (не больше 10 минут). Необходимо, чтобы двигатель прогрелся до рабочей температуры, подождите, пока запустится вентилятор охлаждения. Промывку системы рекомендуется делать до того, как будут заменены прокладки маслоохладителя.
Сделав промывку, найдите под днищем машины сливную пробку антифриза. Подставьте под нее старый тазик или любую другую емкость, открутите крышку и слейте отработанный хладагент.
После этого вам нужно произвести демонтаж маслоохладителя. Для каждого отдельно взятого транспортного средства инструкция по разбору масляного охладителя может отличаться, поэтому рекомендуем вам воспользоваться сервисной книжной к своему авто. Разобрав агрегат, вам необходимо произвести его полную очистку. Демонтируйте отработавшие свой ресурс эксплуатации старые прокладки и установите на их место новые. Приобретайте прокладки в соответствии с моделью вашего авто. Если вы не знаете, какую лучше купить, проконсультируйтесь с дилером.
Заменив прокладку, можно приступать к снятию расширительного бачка хладагента. Промойте его настолько, насколько это возможно. Полностью вымыть его не получится, так что если вам слишком заботит его внешний вид, то можете заменить бачок на новый.
Когда охладительная жидкость слита и расширительный бачок промыт, нужно промыть систему еще несколько раз. Установите на место бачок и залейте в него дистиллированной воды. Запустите двигатель и выключите обдув салона авто. Также включите все потребители напряжения на максимум, чтобы мотор быстрее прогрелся. Когда температура работы ДВС повысится до 100 градусов, включится вентилятор охладительной системы. Дайте двигателю поработать еще около 10 минут, при этом выключите все потребители напряжения и включите обдув салона. Мотор начнет немного остывать и вентилятор охлаждения выключится. Подождите около 15 минут, чтобы мотор немного остыл, иначе вы можете обжечься при сливе дистиллята. Слейте дистиллированную воду и повторите процедуру еще как минимум один раз. Промывать систему нужно до тех пор, пока слитый дистиллят не станет практически прозрачным. Разумеется, в нем должны отсутствовать какие-либо следы моторной жидкости.
После этого можно закрутить сливную пробку и заливать свежий антифриз. Используйте только оригинальную продукцию, которую рекомендует автомобильный производитель. Если вы приобретаете подделку, это может быть чревато и другими проблемами.
Запустите двигатель и несколько раз сильно нажмите на педаль газа. В этот момент вам потребуется помощь другого человека. Когда вы давите на газ, помощник должен сдавливать патрубки охладительной системы. При этом крышка расширительного бачка должна быть закрыта. Это делается для того, чтобы предотвратить возникновение воздушных пробок и ликвидировать те, которые уже появились в системе. Время от времени открывайте крышку расширительного бачка, чтобы стравить образовавшийся воздух.

Система охлаждения Лады Гранты — 8 и 16 клапанов, с кондиционером и без

Наименование	Особенность
Система охлаждения двигателя (далее — СОД) семейства Лада Гранта полностью идентична с Лада Калина	Радиатор отопителя одноходовой, пониженного сопротивления, алюминиевый, паянный, повышенной эффективности
Радиатор встроен в малый контур, в отличие от предыдущих поколений
Термостат имеет один клапан, а не два, как это было ранее
Термостат управляет потоком антифриза через радиатор СОД
Улучшена система отопления салона за счет отвода большего количества тепла с радиатора отопителя	Увеличение протока тосола через радиатор при малом круге вращения
Одноходовая схема прохода вместо двухходовой
Алюминиевые трубы плоские вместо цилиндрических
На всех этапах сочленения используется пайка
Исключена вероятность завоздушивания	Изменение угла наклона магистралей подачи / обратки тосола
Улучшение аэрдинамических показателей
Тонкая надстройка рабочей температуры двигателя
Повышение эффективности работы за счет	Изменения угла опережения зажигания
Экономичный режим потребления горючего

Как выгнать воздух из системы охлаждения Лады Гранты

Стравить воздух из системы можно несколькими эффективными способами.

Продувка с помощью насоса

Способ №1

Переводим рычаг печного отопителя в положение «Максимум» (салон машины). Обязательно соблюдаем основные меры безопасности, подставляем противооткатные башмаки под задние колеса.
Отвинчиваем крышку клапанов, предварительно сняв декоративную накладку.
Отверткой ослабляем хомут штуцера дроссельного узла, снимаем резиновый патрубок..
Отвинчиваем крышку на расширительном бачке
Через марлевую повязку выдуваем ртом воздух по направлению расширительного бачка.

Важно не переусердствовать, так как можно запустить новую порцию воздуха вновь

Способ №2

Прогреваем машину к 40 – 45°, глушим двигатель.
Отвинчиваем хомут дроссельной заслонки, снимаем шланг.
Если из шланга вытекает жидкость — надеваем назад, в противном случае ожидаем пока выйдет воздух.
Собираем конструкцию в обратной последовательности.

Не всегда одного раза достаточно, чтобы убрать воздух. Повторяем процедуру по мере необходимости.

Способ №3

Заезжаем передними колесами автомобиля на возвышенность так, чтобы в системе охлаждения самой высшей точкой была «пробка».
Скручиваем крышку на расширительном бачке, пробку на радиаторе.
Заводим двигатель, он работает на холостых оборотах.
Прогреваем машину до рабочей температуры в 40 – 45°.
Как только уровень тосола начинает снижаться, восполняем недостающее количество.
Повторяем процедуру до тех пор, пока не выйдет максимальное количество пробки.
Завинчиваем крышки.

Воздушная пробка в системе способна не только снизить эффективность работы печного отопителя, но негативно отобразиться на работе двигателя в целом. После того, как затор будет ликвидирован, систематически проводите осмотр технического средства.

Что делать

Что делать при перегреве двигателя

Как только вы заметили, что двигатель начал перегреваться, и датчик уже входит в красную зону, самый оптимальный вариант, это заглушить двигатель. Если вы на ходу, то следует включить нейтралку, и катиться до полной остановки (включив аварийку), никаких нагрузок, педаль газа не трогаем.

Если уровень жидкости в порядке, значит есть отказ вентилятора, термостата, или что-то попало в систему. Можно открыть полный периметр, то есть включить печку на максимальный обогрев салона. Температура жидкости должна упасть, после чего спокойно глушим машину.

Если жидкости почти совсем нет, только что заметили, то здесь без вариантов, глушить мотор немедленно. Это случай повреждения двигателя, либо маслосъёмки, либо радиатор. Машину до сервиса исключительно на эвакуаторе.

Что советуют профессионалы – следите за своей машиной, проверяйте уровень охлаждающей жидкости. Если тосола будет в норме, то даже выход из строя вентилятора не станет фатальным, всегда можно помочь снизить температуру печкой.
