Как подключить стеклоподъемники на ваз 2110

Замена переднего стеклоподъемника

Итак, как и было сказано выше, начинаем с разбора двери:

находим для начала крышку моторедуктора;

Ваз 2112 не работает стеколоподъемник

  • откручиваем ее ключом на 5,5;
  • затем демонтируем ведомую шестерню;
  • находим винты крепления ЭСПД, которые фиксируют двигатель к корпусу редуктора;
  • отворачиваем их фигурной отверткой;
  • провода ЭСПД отсоединяем из колодки.
  • далее проталкиваем уплотнитель, который проводится вместе с устройством внутрь корпуса электродвигателя;
  • затем ЭСПД отсоединяется от корпуса редуктора.
  • далее нужно будет вынуть из отверстия электрические разъемы;
  • вооружаемся дрелью и высверливаем специальные заклепки, которые фиксируют стеклоподъемник к двери;

Ваз 2112 стеклоподъемник не работает

  • извлекаем фиксаторы;
  • теперь нужно будет освободить стеклоподъеник, переместив его во внутрь двери;
  • оставшиеся части заклепок высверливаем и снимаем.

Установку нового стеклоподъемника проводим в обратной последовательности. Но обязательно учитывать следующие моменты:

  • обязательно позаботиться о защите двери, когда будет проводиться установка новых заклепок;
  • в обязательном порядке установить пылевлагозащитную пленку (как известно, она должна быть вмонтирована без различных складок и на ней не должно иметься никаких разрезов);

Не работает стеклоподъемник ваз 2112

сама поверхность, куда будет устанавливаться пленка, должна быть чистой.

После этого, нужно будет провести заключительные действия:

  • подсоединить провод к аккумуляторной батарее;
  • проверить работу стеклоподъемника;
  • инициировать все электронные системы.

Установка стеклоподъемников с электрическим приводом

Считается, что такие виды стеклоподъемников сегодня самые популярные. Это можно объяснить, во-первых, тем, что данные стеклоподъемники – любимая опция тюнингистов. Кроме того, в продаже сегодня можно встретить не одну модель таких стеклоподъемников, что очень даже неплохо. По сути, каждый может выбрать для установки понравившуюся ему модель и провести монтаж своими руками. В основном, предлагаются стеклоподъемники разного типа для передних дверей. Для задних же дверей они или не подходят совершенно, или же требуют самостоятельной доработки. Если не работает стеклоподъемник ваз 2110, то провести установку будет не так уж и сложно:

  • как и было написано выше, в первую очередь, следует обесточить аккумуляторную батарею;
  • после этого, вооружившись фигурной отверткой, выкручиваем три самореза;

Ваз 2110 не работает стеклоподъемник

демонтируем карман двери, прежде отстегнув его защелки из обивки двери.

  • теперь нужно будет поддеть ручку стеклоподъемника, а вернее его фиксатор, используя тонкую отвертку (инструмент вставляем в отверстие между розеткой и фиксатором);
  • демонтируем ручку вместе с фиксатором;
  • затем извлекаем розетку.
  • сняв ручку двери, видим два винта крепления;
  • их нужно будет вывернуть фигурной отверткой;

Ваз 2110 не работает электростеклоподъемник

извлекаем ручку.

Теперь нужно перейти к демонтажу ручки, открывающей дверь:

  • опять же отверткой поддеваем ручку двери, вернее, ее накладку;
  • извлекаем ее;
  • теперь пришло время демонтажа кнопки, защелкивающей дверь;

Не работает электростеклоподъемник ваз 2110

  • далее нужно будет демонтировать ручку;
  • потом снять облицовку, которая скрывает механизм управления зеркалом (для этого нужно будет извлечь 6 пистонов);
  • теперь обивка двери легко снимется, что и делаем;
  • берем головку или ключ на 10 и отворачиваем болты, фиксирующие обойм стекла к подъемнику (все здесь бывает два болта);

Не работают электростеклоподъемники ваз 2110

  • теперь нужно будет вывернуть две гайки среднего крепления подъемного механизма;
  • затем выворачиваем гайки нижнего и верхнего крепления;
  • теперь нужно будет найти три гайки, фиксирующие подъемный механизм;

Ваз не работает стеклоподъемник

пришло время выводить нижнюю шпильку направляющей подъемного механизма из панели двери.

Не работает передний стеклоподъемник на ваз 2112

Чтобы установить новый ЭСПД, следует знать, что он должен находиться только в сложенном состоянии, иначе сделать это не удастся. Можно также легко отремонтировать механизм, если знать, почему не работают стеклоподъемники на ваз 2110.

Применяемость на автомобилях

Марка Модель автомобиля Тип кузова К-во дверей Годы выпуска
ВАЗ 2110 / LADA 110 седан 4 1995 — 2014
ВАЗ 21108 / LADA Premier седан 4 1999 — 2007
ВАЗ 2111 / LADA 111 универсал 5 1998 — 2014
ВАЗ 2112 / LADA 112 хэтчбек 5 1999 — 2009
ВАЗ 2170 / LADA Priora седан 4 2007 — 2015
ВАЗ 21708 / LADA Priora Premier седан 4 2007 — 2015
ВАЗ 2171 / LADA Priora универсал 5 2009 — 2015
ВАЗ 2172 / LADA Priora хэтчбек 5 2008 — 2015

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.

Инструкция по подключению

Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.

  • колодка «мама-папа», имеющая два контакта;
  • разъем для подключения;
  • 2 клеммы типа «папа»;
  • 2 клеммы «мама» большого размера и 7 небольших клемм;
  • клавиша свеклоподъемного механизма;
  • стакан и разъем для клавиши;
  • 4 метра провода сечением 0,75;
  • 7 пистонов для двери.

Электрическая схема подключения

Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:

  1. Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.
  2. Для доступа к механизму подъема стекла должна сниматься обшивка.
  3. Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
  4. На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
  5. На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
  6. К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.

Распиновка подключения переключателя

Подключать провода с клеммами необходимо, используя следующую схему:

  • красный 12-вольтовый подключается к отверстию №2;
  • черно-белый (от голубого) – отверстию № 3;
  • белый (подсветка) – отверстию № 4;
  • черный («масса») — отверстию №5;
  • черны (от серого) — отверстию № 6.

Важно правильно подключить все провода в соответствующие гнезда разъема, иначе кнопки управления не будут работать. После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2

Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный

После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.

На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.

Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.

Извините, в настоящее время нет доступных опросов.

Советы по установке ЭСП

  1. Электроподъемники производят многие фирмы, существуют различные конструкции. Но не стоит покупать детали неизвестных производителей, и следует учитывать, что тросиковые стеклоподъемники быстро выходит из строя. Надежнее всего ЭСП планочного и реечного типа. В среднем комплекты подъемников из 2 шт. на автомобили ВАЗ стоят приблизительно от 2500 до 3000 рублей, слишком низкая цена должна настораживать.
  2. Чтобы механизм надежно поднимал и опускал стекло, необходимо направляющие в дверных проемах смазать силиконовой смазкой.
  3. Универсальные электростеклоподъемники всегда хуже по качеству тех деталей, которые специально предназначены для той или иной модели. Лучше универсальные ЭСП не приобретать – они обычно служат недолго.
  4. Многие водители устанавливают кнопки ЭСП на панели приборов или рядом с рычагом КПП, но здесь есть небольшой минус – приходится тянуть провода. Удобнее смонтировать кнопки на дверном подлокотнике – не приходится путаться в электропроводке, меньше времени занимает монтаж подъемников, водителю удобно поднимать и опускать стекло.

Свежие записи

После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.

Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.

Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.

Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.

Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.

Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.

Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.

Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора

Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.

Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.

  1. Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
  2. Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.

ВИДЕО ИНСТРУКЦИЯ

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

  1. Перед началом работ необходимо отключить питание бортовой сети автомобиля от аккумулятора. Либо отключаем отдельно цепи питания прикуривателя и подсветки панели приборов и кнопок, т.к. к этим цепям в дальнейшем будет подключаться проводка питания стеклоподъёмников.
  2. Снимаем обивку двери. Она снимается достаточно просто, при этом лучше запастись крепежными пистонами.
  3. В первую очередь демонтируем механизм штатного ручного стеклоподъёмника, зафиксировав стекло (например при помощи канцелярского скотча) в положении, обеспечивающем доступ к месту его крепежа к подъемному механизму.
  4. Откручиваем болты крепления дверного стекла к механизму штатного стеклоподъёмника.
  5. Демонтируем направляющую штатного механизма стеклоподъёмника (трапецию). Откручиваем нижнюю гайку:
  6. Две гайки посередине:
  7. Верхнюю гайку:
  8. Направляющая свободна, теперь остается открутить три гайки крепления нашего стеклоподъёмника в районе ручки вращения.
  9. Вынимаем весь механизм стеклоподъёмника двери. Для этого выводим нижнюю шпильку направляющей в отверстие в двери (см. фото).
  10. Надавив отверткой, извлекаем верхнее крепление направляющей.
  11. Готово, механизм стеклоподъёмника отсоединен. Вынимаем его из дверной полости.
  12. Все, штатный механизм демонтирован, приступаем к установке нового. Крепится новый механизм при помощи штатных креплений, ничего нового сверлить не придется. Помещаем механизм стеклоподъёмника во внутреннюю полость двери через самое большое технологическое отверстие в «собранном» виде (иначе не влезет), как бы в положении стекла «открыто».

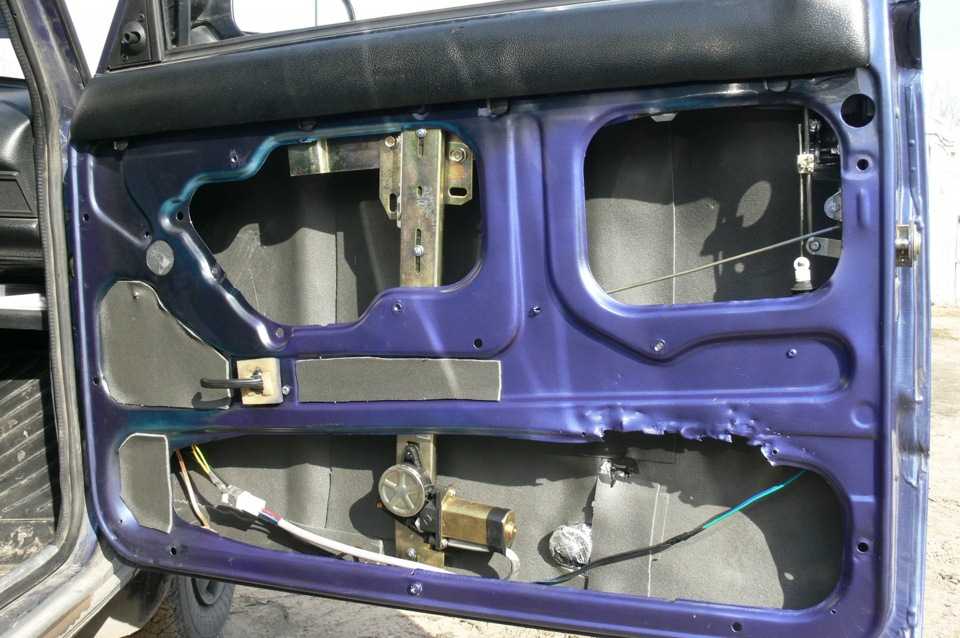

  13. Механизм внутри двери крепим за две шпильки, которые вставляем в два отверстия, ранее державшие среднюю часть направляющей штатного стеклоподъёмника ВАЗ 2109. Совмещаем их и наворачиваем гайки.
  14. Следующая задача – совместить крепления на рычажной системе стеклоподъёмника с креплением на стекле. Это можно сделать, подав питание на контакты электродвигателя стеклоподъёмника напряжение от внешнего источника питания, например, любого рабочего автомобильного аккумулятора.
  15. Когда механизм подъёмника совмещен с планкой на стекле, соединяем их при помощи болтов из комплекта.
  16. Трущиеся детали желательно хорошенько смазать.
  17. Механическая часть на этом завершена, переходим к электрической.
  18. Прикидываем трассу для проводки из двери от электромотора привода стеклоподъёмников до места установки кнопок – активаторов. Штатное место для кнопок в высокой панели ВАЗ 2109 – две заглушки справа от прикуривателя, туда их и устанавливаем. Самое сложное – протащить проводку из двери в стойку, а затем вывести из стойки под приборную панель. Для этого в стойке есть технологические отверстия. Возможно, придется воспользоваться специальным щупом. Проводку делаем проводом сечением не менее 1 мм. кв. Провода прокладываем с таким расчетом, чтобы они не касались каких-либо движущихся частей двери и самого механизма ЭСП. Питание электростеклоподъёмников будем брать от прикуривателя. Электрические соединения производим по следующей схеме:Когда схема собрана, необходимо подключить питание аккумулятора и проверить правильность работы нашей системы. Включаем габаритные огни и проверяем правильность работы подсветки клавиш-активаторов ЭСП. Если подсветка не работает, меняем местами гнезда на контактах клавиш, обозначенных на схеме как 3 и 6. Можно поставить стеклоподъёмники штатным способом, вот две схемы:

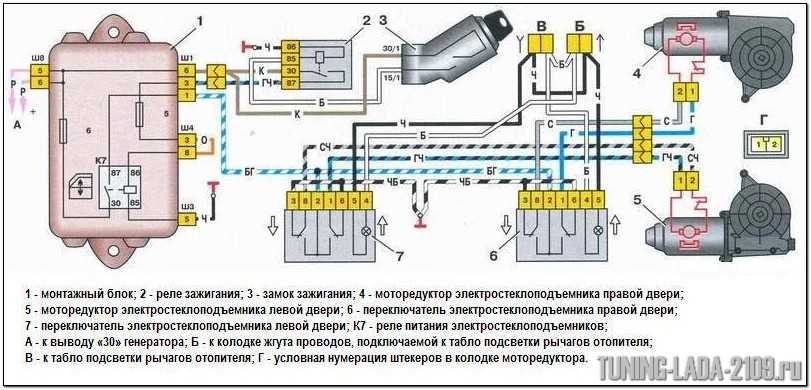

Схема подключения электростеклоподъемников на ВАЗ 2109 с монтажным блоком 17.3722 (до 1998 г.)

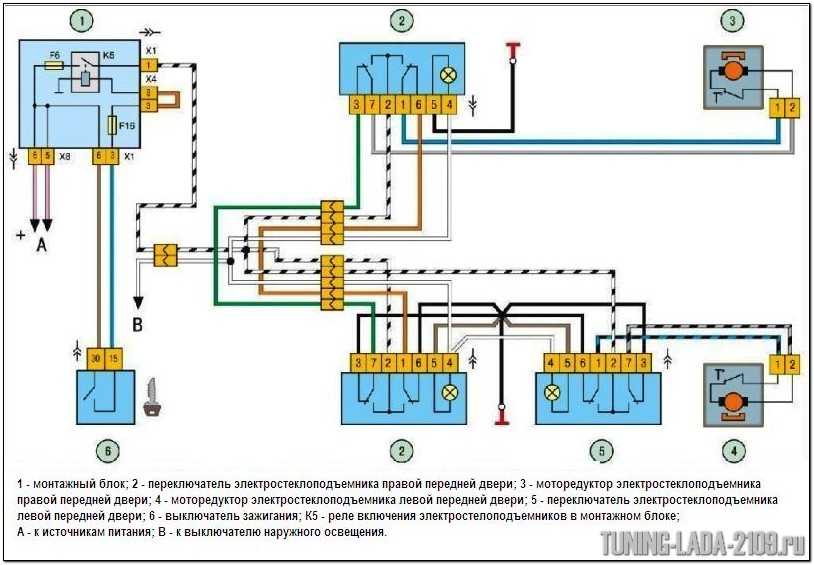

Схема подключения электростеклоподъёмников на ВАЗ 2109 с монтажным блоком 2114-3722010-60, 2114-3722010-10 и 2114-3722010-18 (нового образца)

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Осуществляем проверку работоспособности стеклоподъёмников. Стекло должно двигаться плавно, без заеданий и рывков и не должно выходить из направляющих. Для облегчения движения стекла в уплотнителе его можно обработать силиконовой смазкой.
Осталось установить на место обшивку дверей.
Все, монтаж стеклоподъёмников закончен, наслаждаемся выполненной доработкой!

Не работает кнопка стеклоподъемника ВАЗ-2110

October 31, 2013

Если на автомобиле перестала работать кнопка стеклоподъемника, то езда на данном транспортном средстве может превратиться в кошмар. Открытое окно в зимнюю стужу или закрытое в летний зной – это явно сомнительное удовольствие. Но исправить это можно самостоятельно.

Все стеклоподъемники на ВАЗ-2110 управляются группой кнопок, расположенной рядом с рычагом стояночного тормоза. Это неудобно как во время езды, так и для диагностики неисправности. Поэтому первым делом необходимо сузить круг поиска. Для этого следует провести небольшой тест и проверить работу всех четырех кнопок. На основании результатов такой диагностики и будут выбираться способы устранения неисправности.

Если не работают все стеклоподъемники ВАЗ-2110

  1. Начинать следует с самого простого. В монтажном блоке, который расположен под рулем автомобиля, необходимо найти плавкий предохранитель под номером F5, находящийся в верхнем ряду пятым по счету слева. Он отвечает за работу двигателей электростеклоподъемников. Его номинал составляет 30 А. Необходимо проверить, что установлен требуемый предохранитель и что он целый. Если это не так, то его необходимо заменить. После этого можно проверить работу стеклоподъемников.
  2. Если предохранитель в порядке, то неисправность, скорее всего, кроется в дефекте проводки от монтажного блока до кнопок стеклоподъемников. Для этого следует прозвонить все кабели.
  3. Следующий вариант отказа в работе всех электростеклоподъемников автомобиля может заключаться в выходе из строя всех кнопок. Хоть это и маловероятно, но лучше всего это проверить, заменив весь блок кнопок на заведомо исправный.
  4. Последний вариант, каким бы банальным ни казался, но проверить его также можно. Необходимо вспомнить, что двигатели электростеклоподъемников в ВАЗ-2110 приводятся в действие только при вставленном и повернутом в первое положение ключе замка зажигания.

Если не работает одна кнопка стеклоподъемника

  1. Начинать опять же следует с самого простого. Необходимо извлечь всю группу кнопок. Далее следует еще раз проверить работоспособность каждой из них и запомнить те, которые функционируют в штатном режиме. Это нужно для того, чтобы провести тест. Следующим шагом необходимо извлечь колодку проводов из нерабочего и любого рабочего механизмов. Провода от рабочей кнопки необходимо подключить к тестируемой. После этого проверяем её работу нажатием. Если стекло никак не реагирует на манипуляции, то кнопка стеклоподъемника неисправна. Её следует заменить.
  2. Если предыдущий тест показал, что кнопка стеклоподъемника работает, то следующим шагом можно проверить электропроводку. Для этого потребуется автомобильный тестер-пробник. При помощи него необходимо проверить все кабели, после чего визуально оценить их состояние. Также следует осмотреть все контакты и соединения на целостность, наличие грязи, окислений или других повреждений.
  3. Если ни один из двух вышеперечисленных способов не помог, то это означает только одно – не работает двигатель электростеклоподъемника. В этом случае его следует заменить.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Вы тут: Главная > ВАЗ > 2110 > Почему не работают стеклоподъемники ваз 2110

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Особенности подключения стеклоподъемников

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Перед установкой нового электрического стеклоподъемника необходимо правильно подобрать устройство, ориентируясь на его технические характеристики, а также убедиться в том, что изделие находится в полностью сложенном состоянии. В противном случае вам вряд ли удастся качественно установить изделие и обеспечить его безупречную работу после подключения к бортовой сети автомобиля.

Замечали наверное, что почти на всех иномарках кнопки электростеклоподъемников дублируются на каждой двери автомобиля. Что бы подключить дополнительные кнопки ЭСП в двери нужно протянуть дополнительно по три провода в каждую дверь .

Стандартная схема подключения ЭСП

Изменена на вот такую схему (тут без задних ЭСП)

Схема подключения дополнительной кнопки ЭСП.

Как сделана дополнительная кнопка ЭСП на Калине

Для установки одной дублирующей кнопки в двери Вам понадобится:

  1. 2Х контактная (пластмассовый разъем) колодка папа+мама 1 пара
  2. Клеммы папа большие 2 шт.
  3. Мама большие 2шт.
  4. Мама маленькая 7шт
  5. Земля 1шт.
  6. Кнопка стеклоподъемников 1 шт.
  7. Установочный стакан кнопки 1шт.
  8. Разъем кнопки стеклоподъемников 1шт.
  9. Провод диаметр 0.75 4 мет.
  10. Пистоны двери 7шт

Если кнопки ЭСП у вас перенесены в двери. то врезка в жгут для доп. кнопки будет выглядеть так Смысл такой, что в каждую дверь нам надо протянуть 3 провода :

  1. Масса (Массу, по идее, можно взять в двери, но там не всегда хороший контакт, поэтому лучше протянуть отдельный провод массы)
  2. +12В «после зажигания» (с реле стеклоподъемников у ЧЯ)
  3. Подсветку кнопки (возьмем с прикуривателя, т.к. он посередине между дверями.)

Отключаем минусовую клемму с аккумулятора.

+12В ищум на реле ЭСП (черно белый провод) к нему и прикручиваем оба наших красных +12В

Дальше лезем в дверь. На мотор ЭСП идут 2 провода — серый и голубой, через разъем. Разъем расцепляем:

Берем 2 провода (у меня черный и черно-белый), такой длины, чтоб дотянулись от родной фишки с голубым и серым проводом идущей в дверь из гофры до нашей будущей кнопки. Обжимаем на них 2 большие клеммы «папа» и всовываем в разъем.Одеваем на фишку с голубым и серым идущую в дверь из гофры, так, чтобы черный шел от серого, а черно-белый — от голубого:

Вставляем провода в разъем кнопки:

  1. Красный +12В
  2. Черный массу
  3. Белый подсветку
  4. Черный с серого провода фишки
  5. Черно-белый с голубого провода фишки

Обжимаем маленькими «мамами» и вставляем в разъем кнопки ЭСП.Делаем по схеме:

  1. Красный +12В в гнездо 2
  2. Черный масса — в гнездо 5
  3. Белый подсветка — в гнездо 4
  4. Черный провод с серого провода фишки — в гнездо 6
  5. Черно-белый с голубого провода фишки — в гнездо 3 (ТРИ).

Не перепутайте гнезда разъема кнопки !Это не все, нужно еще два недлинных провода, через которые мы теперь соединим нашу кнопку с мотором ЭСП, типа сделаем, как было.Для красоты — берем те же цвета проводов, которые цепляли к родной фишке идущей в дверь из гофры, т.е. черный и черно-белый. Будет как бы продолжение родных проводов, а посередине их — нашу кнопку.Черный провод вставляем в гнездо 1 разъема кнопкиЧерно-белый — в гнездо 7. Другие концы этих проводов обжимаем большими «мамами» и одеваем на них купленный разъем так, чтобы при одевании этого разъема на болтающуюся фишку идущую на мотор ЭСП:

  1. Черный провод шел на серый фишки мотора ЭСП
  2. Черно-белый — на голубой провод фишки мотора ЭСП.

В принципе, все На оранжевый провод на фото внимания не обращайте — это масса на подогрев зеркал.

Можно использовать кнопку от Калины. она красивее и чуть дороже чем от ВАЗ 2110.

Электросхемы автомобилей Ваз 2110, Ваз 2111, Ваз 2112, ремонт

Рекомендации по эксплуатации

Механизм стеклоподъемников служит долго, если соблюдать советы по эксплуатации СП:

  1. Раз в 1-2 года снимайте дверную карту, смазывайте трущиеся детали: зубчатое колесо, ползунки, рейки.
  2. Не нажимайте кнопки прерывисто, не удерживайте их слишком долго.
  3. Не пользуйтесь электростеклоподъемниками по истечении 30 секунд после выключения зажигания.
  4. Следите за состоянием уплотнительных резинок. Меняйте их, как только заметили трещины и расслоения.

Чтобы не испортить механизм, не переключайте одновременно кнопки управления в противоположных направлениях и не препятствуйте движению стекла вверх.

Технические параметры устройства

  • Напряжение питания: 12 — 15 В
  • Потребляемая мощность в режиме ожидания: 10 мА
  • Выходное напряжение (подъем): 12 — 15 В
  • Максимальный выходной ток (подъемников): 20 A
  • Напряжение входов 0/1: 12 — 15 В
  • Защиты: от перегрузки по току, по времени

Система работает безотказно в машине уже несколько месяцев.

Внимание! Соблюдайте особую осторожность во время монтажа, проведения испытаний и эксплуатации системы! Если вы хотите проверить защиту от перегрузки — прижмите рукой стекло в уплотнителях и удерживайте его с двух сторон придавливая к поверхности. Не засовывай руку в щель между стеклом и дверью! Редакция сайта «2 Схемы» не несёт ответственности за материальный ущерб или ущерб здоровью, вы используете эту схему на свой страх и риск!

Выбор стеклоподъемников

Переверните блок и осторожно вмонтируйте, в нужный разъем, колодку Ш1 жгута, который был подготовлен ранее. Самый простой и дешевый комплект включает в себя только лишь электрический двигатель с редуктором.
Зато качество исполнения и ресурс очень высокие.
Его конструкция аналогична конструкции моторедуктора очистителя ветрового стекла.
При обрыве цепи питания необходимо найти место, после чего восстановить.
Переверните блок и осторожно вмонтируйте, в нужный разъем, колодку Ш1 жгута, который был подготовлен ранее

От доводчика идет 2 провода и они в нем постоянно замкнуты.
Теперь для того что бы закрыть окно приходиться снова вставлять ключ в замок зажигания… Думаю всем Вам знакома данная ситуация.
Они признаны наиболее подходящими, и отличаются наибольшей надежностью. Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту
как подключить стеклоподъёмник ваз

Читайте дополнительно: Энергетический паспорт предприятия кто делает

Ремонт

Провести ремонт данного механизма, как и говорилось выше, несложно, если знать конструкцию и принцип работы. В частности, рассмотрим сам механизм ЭСПД, который представляет собой не зубчатый редуктор, как у механических разновидностей. В подъемных механизмах передних дверей электрического типа применяется только барабан. Именно в отверстие этого барабана и вставляется вал моторедуктора. Сам моторедуктор состоит из редуктора червячного типа, а также электрического двигателя, который работает на токе от постоянных магнитов. Конструкция этого моторедуктора схожа с конструкцией устройства очистителя ветрового стекла. Что касается направления тока в обмотке якоря данного моторедуктора, то он является реверсивным. А встроенный термобиметаллический предохранитель отменно защищает его от перегрузок.

Схема включения ЭСПД дверей

Если быть точным, то схема ЭСПД состоит из:

  • блока;
  • переключателя ЭСПД передней двери;
  • моторедуктора ЭСПД;
  • выключателя зажигания;
  • реле;
  • выключателя наружного освещения.

Итак, начинаем процесс ремонта:

  • разбираем обивку, снимаем стеклоподъемник (как это сделать, было написано выше);
  • нужно теперь вынуть тросиковую часть с двигательного механизма;
  • полностью снимаем трос с катушки;
  • разматываем его.

Примечание. Нужно будет тщательно осмотреть шлицы, которые часто стираются. Кроме того, если шлицы остаются так длительное время, они деформируют посадочный цилиндр, который создает огромную нагрузку на двигатель моторедуктора.

  • стачиваем на фрезерном станке выступающие части цилиндра;
  • восстанавливаем округлость цилиндра.

Примечание. При этом нужно будет следить за тем, чтобы сточились выпуклости и с обратной стороны цилиндра, появившиеся из-за проворачивания ведущего вала.

берем стальную двухмиллиметровую пластину, из которой вырезаем круг подходящего размера;

Вырезаем круг из металлической полоски

  • после этого нужно наметить ребра жесткости на круге;
  • пластину ставим на место.

Примечание. Желательно, чтобы пластина садилась на место плотно и с некоторым усилием.

собираем катушку в обратной последовательности.

Саму пластину крепить дополнительно к катушке не стоит, ведь она и без того надежно сидит. А сама конструкция корпуса ЭСПД сделана таким образом, что не позволяет пластине, даже самодельной, разболтаться и выпасть. Что касается проворачивания пластины, то и здесь все надежно из-за ребер жесткости. Продолжаем:

  • наматываем трос на катушку;
  • устанавливаем крышку.

Примечание. Не забываем тщательно смазать трос какой-либо смазкой, к примеру, литолом или солидолом.

  • ставим трос на место, натягивая немного при помощи специального болта;
  • теперь осталось только установить ЭСПД в дверь.

Обычно этого бывает достаточно, чтобы стекло вновь нормально опускалось и поднималось. Даже может увеличиться скорость подъема стекла по сравнению с той, которая была до ремонта. Ведь восстановление округлости цилиндра, особенно ЭСПД, эксплуатируемого длительное время, пойдет только на пользу. Уменьшается его трение и противодействие двигателю, а это, в свою очередь, и оказывает положительный результат. Рекомендуется посмотреть вот это видео, прежде чем начинать работу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
