Нет искры ваз 2109 карбюратор

Процедура проверки

При обнаружении одного или нескольких признаков «умирания» катушки или в случае невозможности запустить двигатель, следует обязательно проверить ее работоспособность. Это нужно для того, чтобы выяснить, какого характера поломка произошла, и, следовательно, приступить к ее устранению. Можно ли это сделать без приборов? Увы, нет. Разве что сразу заменить катушку на заведомо исправную. По меньшей мере достаточно будет иметь обычный мультиметр. Такой тестер необходимо держать в машине обязательно – стоимость его почти символическая.

В целом проверка делается сравнительно легко. Достаточно выполнить нижеописанные действия, а с этим справится даже совсем неопытный автолюбитель.

В первую очередь требуется осмотреть сам узел зажигания. Если двигатель вообще не заводится, то нужно выяснить, есть ли искра. Поступить необходимо так:

  • отсоединяют от трамблера основной провод (расположен по центру);
  • подключают к нему свечу;
  • удерживая ее плоскогубцами, прикладывают к корпусу мотора либо к прерывателю;
  • включают зажигание.

При отсутствии искры вывод один – отказ в катушке. Далее необходимо выяснить, подается ли на нее электричество.

Проверку осуществляют мультиметром. Один его щуп прикладывают к выводу «Б» на катушке, второй – к массе. При отсутствии напряжения после включения зажигания – неисправность ищут непосредственно в замке.

Кроме этого, разрешается еще запитать катушку по аварийной схеме. Здесь провод от плюсовой клеммы батареи присоединяют к контакту «Б». В этой ситуации можно быть совершенно уверенным – напряжение подается. Однако когда и эти действия не привели к возникновению искры, придется протестировать первичную обмотку на целостность.

  • отсоединяются проводки, расположенные по ее бокам (они низковольтные);
  • мультиметр выставляется на Омы и измеряется сопротивление;
  • таким же образом позванивают и вторичную обмотку.

Как работает датчик Холла и центробежный механизм

На автомобиле -2109 трамблер выполняет коррекцию угла опережения зажигания в процессе работы мотора. Это возможно за счет применения в конструкции центробежного устройства. Оно может воздействовать на бегунок, когда мотор резко набирает обороты. Центробежный механизм аналогичен по своей конструкции тем устройствам, что были установлены на системах зажигания контактного типа. Кроме того, прерыватель на автомобиле ВАЗ-2109 оснащен и вакуумным корректором. Когда во впускном коллекторе создается разрежение, оно затем передается по специальной трубке в камеру корректора. Там есть резиновая диафрагма. Последняя соединена с тягой, которая закреплена на пластине. Здесь и находится датчик Холла. Данный элемент позволил убрать из трамблера контактную группу и сделать работу системы зажигания более стабильной.

Датчик Холла вместе с этой пластиной может двигаться, регулируя тем самым момент зажигания. УОЗ при этом увеличивается или уменьшается. Это зависит от количества оборотов и от того, как интенсивно мотор их набирает.

Свечи

У карбюраторного ВАЗ 2109 свечи зажигания чаще других элементов системы выходят из строя. Связано это и с плохим качеством топлива, и с неправильной настройкой подачи топлива, и с самими свечами. Кроме того, что на рынке автозапчастей очень много подделок, не каждый владелец «девятки» заморачивается с калильным числом или зазорами между электродами, предусмотренными рекомендациями завода-изготовителя. Вот и получается, что купив вроде бы новые и фирменные свечи, мы имеем неустойчивый холостой ход или вообще троение. В дальнейшем эти мелкие, казалось бы, неисправности могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверка производится поочередно. Сначала выкручивается одна из них, визуально осматривается на предмет целостности керамического изолятора, состояния электродов и величины зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность. Для этого на нее надевают колпачок высоковольтного провода и юбкой присоединяют к массе. Далее необходимо привлечь помощника и попросить его запустить двигатель. Когда стартер начнет вращать коленвал, между электродами должна проскакивать устойчивая искра синего или голубого цвета. Если она имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если же вообще нет искры, скорее всего, свеча вышла из строя. Но здесь нельзя исключать и других неисправностей. Именно поэтому необходимо проверить все свечи зажигания. В случае, когда только одна из них , попробуйте ее заменить заведомо рабочей. Но если нет искры на всех свечах, проблему нужно искать глубже.

Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Как уже было сказано выше, для проверки искры на инжекторе используется специальное устройство-разрядник. Наличие данного решения во время диагностики позволяет точно локализовать проблемный участок, так как искры зажигания может не быть на свече, на распределителе или на катушке. Также искры может не быть только в одном, в нескольких или сразу во всех цилиндрах двигателя.

Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.

Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.

Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.

Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений

Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.

Этап первый

Обычно симптомы трудности последующие: стартер исправно вертится в собственном стандартном режиме, а движок никак не желает заводиться. Одна из самых возможных обстоятельств – бензонасос, который не запускается. Когда, на инжекторных «десятках» он погружной и располагается прямо в баке.

Проверить элемент есть вариант по наличию звука работы. Включаете зажигание – обязан быть рокот в районе задних сидений. Время от времени он отсутствует. В нашем варианте следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями тут размещен на боковой стороне центральной консоли не знакомых фронтального пассажира. Нужно открутить крепеж, потом снять крышку, проверить предохранители на работоспособность и по мере надобности их поменять. В том случае элементы стопроцентно исправны, то необходимо проверить, будет ли врубаться реле, при этом как основное, так и топливного насоса. Момент включения конечно ощутить пальцем. Также будет слышен соответствующий щелчок.

Если бензонасос работоспособен, с использованием манометра инспектируют наличие там горючего. Если манометр отсутствует, тогда жмут на золотник в нижней части топливной рампы. миф элемент может находиться в защитном колпачке. Давление будет полностью осязаемо, хотя мощность его найти нельзя. Работающей насос и отсутствующее давление говорит о непроходимости топливной магистрали. Это вам понравятся спровоцировано забитым топливным фильтром.

Выставляем без стробоскопа зажигание на ВАЗ-21099 карбюратор

Чтобы выставить зажигание при отсутствии стробоскопа необходимо в первую очередь ослабить крепление трамблёра так, чтобы его можно было свободно провернуть. При этом он не должен болтаться. Вслед за этим запускаем двигатель и раскручиваем его на холостом режиме до максимальных оборотов. После этого поворачиваем трамблёр в «минус» на одно деление и выключаем двигатель. Зажимаем винты крепления и приступаем к регулировке карбюратора.

Сначала закручиваем до упора винт контроля качества топливной смеси, а затем вращаем его в обратную сторону на одну треть полного оборота, что будет соответствовать оборотам холостого хода 800 + 50 об/мин.

Как на свече образуется искра

Поворачивая ключ в замке зажигания, вы запускаете стартер. Его функция — зацепление шестерни с маховиком, чтобы передать маховику крутящий момент. Как только детали зацепились, момент передался — ключ возвращается на место. И вот за это время, пока ключ был повёрнут, должен произойти ряд процессов, в результате которых на свечах появляется искра.

Сам маховик закреплён на коленчатом валу и вращает его. От коленвала через ремень ГРМ вращательное движение предается на распредвал. Одновременно с распределительным валом и с той же частотой крутится вал, на котором расположен бегунок трамблёра (распределителя зажигания). Цилиндрический экран вращается и образуется электромагнитное поле (ЭМП), величину напряжения которого считывает датчик Холла. Далее в работу вступает коммутатор. Это прибор преобразует напряжение до нужной величины и передает его на первичную обмотку катушки зажигания.

Внутри катушки образуется электродвижущая сила, выходящая через центральный электрод. Отсюда импульс подается на центральный провод распределителя, к которому подсоединены 4 свечи. Трамблёр вращается, замыкая поочередно контакт с каждой из свечей. Свечи вкручены в ГБЦ, их электроды находятся в камере сгорания.

В результате замыкания на свечах достигается напряжение 10–15 кВ. Этого достаточно, чтобы между центральным и боковым электродом свечи возникла искра.

Если нет искры: модуль зажигания

На возможные проблемы, связанные с работой модуля зажигания, указывают следующие симптомы:

  • на холостых оборотах двигатель троит;
  • снижается мощность, машина плохо разгоняется;

Троение двигателя наиболее сильно проявляется в двух близлежащих цилиндрах, а падение тяги сильнее чувствуется во время попыток резкого ускорения ТС, то есть при сильном и резком нажатии на акселератор. На приборной панели большинства автомобилей в подобной ситуации обычно загорается «сheck».

Если проверка свечей зажигания и высоковольтных проводов не выявила неполадок, тогда модуль зажигания следует проверять тестером. Проверка заключается в том, чтобы один выход тестера подключить к разъему модуля, а другой запитать на «массу». Затем мотор можно запускать. Показание тестером 12 В является свидетельством того, что модуль в порядке.  Отклонение в показаниях прибора от нормы может указывать как на необходимость замены самого модуля, так и проверки/замены соответствующих предохранителей.

https://youtube.com/watch?v=ZFJTiLZWSu0

В поисках искры: свечи

В случае если напряжение на центральном высоковольтном проводе все же есть, необходимо установить, распределяется ли оно и поступает ли на свечи. Для этого нужно определить, исправны ли трамблер и датчик Холла, не пробиты ли высоковольтные провода и рабочие ли свечи. Начнем с конца.

Выкрутите первую свечу зажигания, положите ее на клапанную крышку, не отсоединяя высоковольтный провод от нее, но отключив от других свечей, и попросите помощника попытаться запустить двигатель стартером. Визуально определите, появляется ли искра между электродами. Если она есть, закрутите свечу обратно и повторите процедуру для каждого отдельно взятого цилиндра. Помните о риске быть ударенным током, используйте пассатижи!


Смотреть галерею

Если же нет искры на свечах ВАЗ 2109 (карбюратор), попробуйте поставить вместо них новые или заведомо исправные. Ситуация не изменилась? Продолжаем диагностику.

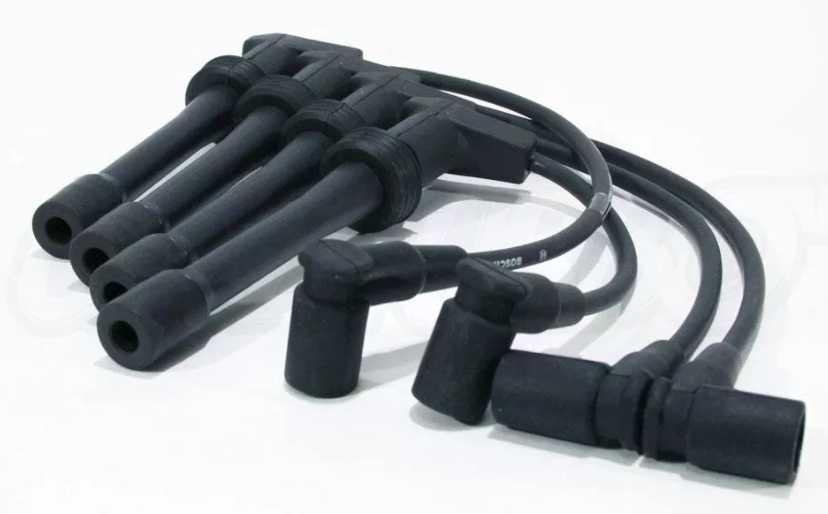

Высоковольтные провода

Не часто бывает, чтобы сразу все провода вышли из строя, но проверке они все же подлежат. Функционал определяется путем отсоединения по очереди каждого и замерам сопротивления. В исправном состоянии значение сопротивления в том числе и на главном проводнике должно быть в границах 2,7-9 кОм. При выявлении отклонений неисправные элементы подлежат замене.

Не лишней будет, и проверка так называемого «уголька», то есть графитового контакта провода. При его повреждении напряжение на бегунок не поступает и все свечи окажутся обесточенными.

По списку распространенных неполадок из-за которых у «девятки» исчезает искра видно, что этот автомобиль не отличается большой сложностью в плане затрат усилий, времени. Достаточно иметь базовый набор знаний, набор инструментов – и машина вновь готова к путешествиям.

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

  • фигурную и плоскую отвертки;
  • плоскогубцы с изоляцией;
  • контролька с проводом либо тестер;
  • запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

  1. Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
  2. Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
  3. При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
  4. В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
  5. Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
  6. Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
  7. Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
  8. Проверяем еще раз на наличие искры.
  9. Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.

Автомобиль может не заводиться по самым разным причинам. Одной из причин может быть отсутствие искры в системе зажигания. Причём в карбюраторных автомобилях эта проблема возникает чаще, чем в инжекторных. ВАЗ 2109 не является исключением из этого правила. О том, почему пропадает искра на карбюраторе и как с этим бороться, мы и поговорим в этой статье.

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

  • фигурную и плоскую отвертки;
  • плоскогубцы с изоляцией;
  • контролька с проводом либо тестер;
  • запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

  1. Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
  2. Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
  3. При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
  4. В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
  5. Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
  6. Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
  7. Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
  8. Проверяем еще раз на наличие искры.
  9. Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.
