Система охлаждения двигателя — одна из важнейших систем грузового автомобиля, от надёжности которой напрямую зависит работоспособность машины и её ресурс. Двигатель внутреннего сгорания в процессе работы выделяет огромное количество тепла — температура в камере сгорания достигает 2000°C, а детали цилиндро-поршневой группы нагреваются до 300-400°C. Без эффективного отвода тепла двигатель перегреется за считанные минуты, что приведёт к деформации деталей, заклиниванию поршней, прогару прокладки головки блока цилиндров и капитальному ремонту. Система охлаждения поддерживает оптимальную рабочую температуру двигателя (обычно 80-95°C), обеспечивая его эффективную работу, экономичность и долговечность. Для грузовиков, работающих в тяжёлых условиях — длительные рейсы, высокие нагрузки, экстремальные температуры окружающей среды — надёжность системы охлаждения критична. Разберёмся подробно в устройстве, принципах работы, типичных неисправностях и правилах обслуживания системы охлаждения грузовых автомобилей.
Принцип работы системы охлаждения
Основная задача:
Отвод избыточного тепла от двигателя и поддержание стабильной рабочей температуры независимо от режима работы и внешних условий.
Тип системы:
Современные грузовики используют жидкостную систему охлаждения с принудительной циркуляцией охлаждающей жидкости (антифриза, тосола).
Принцип работы:
- Холодный пуск: двигатель холодный, термостат закрыт → охлаждающая жидкость (ОЖ) циркулирует по малому кругу (двигатель → помпа → двигатель), минуя радиатор. Это ускоряет прогрев.
- Достижение рабочей температуры (~80-85°C): термостат открывается → ОЖ начинает циркулировать по большому кругу (двигатель → термостат → радиатор → помпа → двигатель). В радиаторе жидкость охлаждается потоком встречного воздуха и вентилятором.
- Поддержание температуры: термостат регулирует поток ОЖ через радиатор (частично открыт/закрыт) → стабильная температура 80-95°C.
- Высокая нагрузка или жара: если температура растёт (подъём в гору, пробка, жара) → включается электрический или механический вентилятор → усиленное охлаждение радиатора.
Основные компоненты системы охлаждения

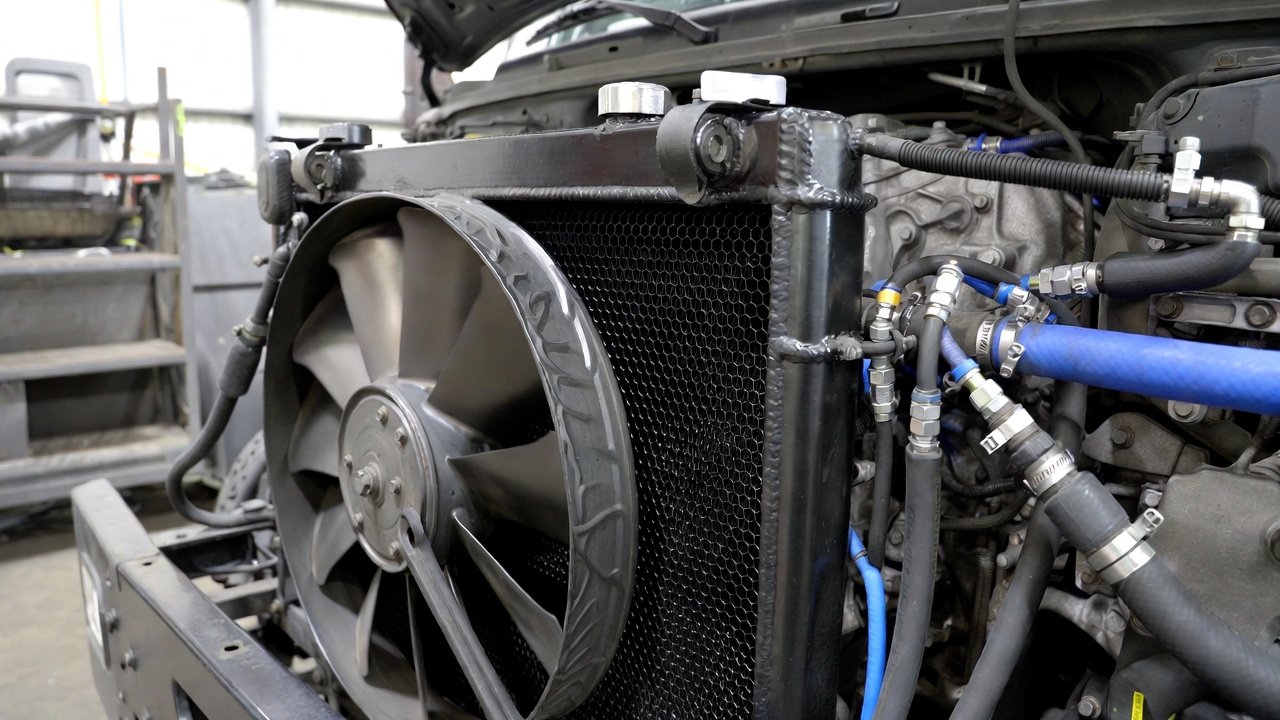

Радиатор
Функция:
Охлаждение ОЖ потоком воздуха.
Конструкция:
- Верхний и нижний бачки (пластик или металл) — подвод и отвод ОЖ
- Сердцевина (теплообменник) — множество тонких трубок (алюминиевые, медные), соединённых пластинами-рёбрами. ОЖ течёт по трубкам, воздух проходит между рёбрами, отводя тепло.
Типы:
- Трубчато-пластинчатые: трубки круглые или овальные, пластины между ними
- Трубчато-ленточные: лента обвивает трубки
Материалы:
- Медно-латунные: старые модели (тяжёлые, но хорошо ремонтируются пайкой)
- Алюминиевые: современные (лёгкие, дешёвые, но сложнее ремонтировать)
Для грузовиков:
Радиаторы крупнее и мощнее, чем у легковых авто (больший объём ОЖ, большая площадь охлаждения).
Типичные проблемы:
- Засорение (пух, грязь, насекомые забивают соты — ухудшение охлаждения)
- Течь (коррозия, механические повреждения трубок)
- Разрушение пластиковых бачков (от времени, перегрева)
Для владельцев грузовой техники, столкнувшихся с проблемами в системе охлаждения, важно быстро найти качественные запасные части. Например, для автомобилей КАМАЗ можно подобрать необходимые компоненты — от радиаторов до термостатов и патрубков — используя специализированные каталоги запчастей, такие как https://kamaz.org.ru/magazin/zapchasti/sistema-okhlazhdeniya/, где представлен широкий ассортимент оригинальных и неоригинальных деталей для ремонта и обслуживания системы охлаждения.
Водяной насос (помпа)
Функция:
Создаёт циркуляцию ОЖ по системе.
Привод:
- Ременной (от шкива коленвала через ремень ГРМ или отдельный ремень)
- Шестерённый (от шестерни коленвала — реже, на старых моделях)
Конструкция:
- Корпус (алюминий, чугун)
- Вал с крыльчаткой (лопасти)
- Подшипник
- Сальник (уплотнение вала — предотвращает утечку ОЖ)
Типичные проблемы:
- Износ подшипника: гул, люфт вала
- Течь через сальник: ОЖ подтекает из дренажного отверстия помпы
- Разрушение крыльчатки: коррозия (если ОЖ некачественная)
Ресурс:
100-200 тыс. км (зависит от качества ОЖ, условий эксплуатации).
Важно:
При замене ремня ГРМ часто меняют и помпу (превентивно, чтобы не разбирать снова).
Термостат
Функция:
Регулирует температуру двигателя, открывая/закрывая путь ОЖ через радиатор.
Конструкция:
Клапан с термочувствительным элементом (восковой наполнитель). При нагреве воск расширяется, толкает шток → клапан открывается.
Температура открытия:
Обычно 80-85°C (указана на корпусе термостата).
Типичные проблемы:
- Заклинил в закрытом положении: ОЖ не идёт через радиатор → перегрев
- Заклинил в открытом положении: ОЖ всегда идёт через радиатор → двигатель долго прогревается, не достигает рабочей температуры → повышенный расход топлива, износ
- Открывается не полностью: недостаточное охлаждение
Диагностика:
- Двигатель перегревается, а нижний патрубок радиатора холодный → термостат закрыт
- Двигатель долго прогревается, температура не поднимается выше 60-70°C → термостат открыт
Ресурс:
50-100 тыс. км (но может выйти из строя раньше).
Цена:
500-3000 руб (зависит от модели грузовика).
Вентилятор
Функция:
Усиливает поток воздуха через радиатор (особенно при низкой скорости движения, стоянке с работающим двигателем).
Типы:
Механический (с вязкостной муфтой):
Приводится ремнём от двигателя. Муфта регулирует скорость вращения в зависимости от температуры.
Плюсы:
- Надёжный
- Не зависит от электрики
Минусы:
- Постоянно отбирает мощность у двигателя (даже когда не нужен)
- Шумный
Электрический:
Электромотор, включается по команде датчика температуры или ЭБУ двигателя.
Плюсы:
- Экономичнее (работает только когда нужно)
- Тише
Минусы:
- Зависит от электрики (проводка, реле, предохранители)
- Дороже в ремонте
Для грузовиков:
Чаще механические вентиляторы (надёжнее для тяжёлых условий).
Типичные проблемы:
- Механический: выход из строя вязкостной муфты (вентилятор не набирает обороты или вращается постоянно на полных оборотах)
- Электрический: сгорание мотора, поломка реле, обрыв проводки, неисправность датчика
Расширительный бачок
Функция:
Компенсация изменения объёма ОЖ при нагреве/охлаждении (ОЖ расширяется при нагреве, сжимается при охлаждении).
Конструкция:
Пластиковый бачок с крышкой (с клапанами: впускной и выпускной для поддержания давления в системе).
Уровень ОЖ:
Должен быть между отметками MIN и MAX (холодный двигатель).
Типичные проблемы:
- Трещины (от старения пластика, перегрева)
- Неисправная крышка (не держит давление → закипание, или не сбрасывает давление → разрыв патрубков)
Патрубки (шланги)
Функция:
Соединяют компоненты системы (двигатель, радиатор, расширительный бачок).
Материал:
Резина, армированная тканью (для прочности).
Типичные проблемы:
- Растрескивание, затвердевание (от времени, высоких температур)
- Течь на стыках (ослабление хомутов)
- Разрыв (если перегрев, высокое давление)
Ресурс:
5-7 лет (зависит от качества резины, условий).
Профилактика:
Осмотр раз в год, замена при появлении трещин, мягкости.
Датчики и приборы
Датчик температуры ОЖ:
Измеряет температуру, передаёт сигнал на приборную панель (стрелка температуры) и ЭБУ двигателя.
Датчик включения вентилятора (для электрических):
Включает вентилятор при достижении определённой температуры (например, 95°C).
Указатель температуры на панели:
Показывает водителю температуру ОЖ. Норма: 80-95°C (середина шкалы или чуть выше).
Охлаждающая жидкость (антифриз, тосол)
Зачем нужна
Не замерзает зимой:
Вода замерзает при 0°C, расширяется → разрывает блок цилиндров, радиатор. Антифриз не замерзает до -40…-65°C (зависит от концентрации).
Высокая температура кипения:
Вода кипит при 100°C, антифриз — при 108-120°C (плюс давление в системе повышает температуру кипения до 120-130°C).
Защита от коррозии:
Антифриз содержит присадки, защищающие металлы (алюминий, медь, чугун) от коррозии.
Смазка помпы:
Присадки смазывают сальник помпы.
Типы антифризов
По составу:
Этиленгликоль:
Основа большинства антифризов. Ядовит.
Пропиленгликоль:
Менее токсичен, дороже.
По технологии присадок:
G11 (силикатные):
Старая технология. Защита от коррозии за счёт силикатов (создают защитную плёнку). Срок службы 2-3 года.
G12/G12+ (карбоксилатные, OAT):
Современные. Присадки на основе органических кислот. Защищают локально (только там, где коррозия). Срок службы 5 лет.
G12++, G13 (гибридные):
Комбинация силикатов и карбоксилатов. Срок службы 5-10 лет.
Цвета:
Зелёный, синий, красный, жёлтый — цвет НЕ определяет свойства, это просто краситель (у разных производителей свои стандарты).
Важно:
Не смешивать разные типы антифризов (если крайняя необходимость — долить воды, потом заменить полностью).
Тосол
Что это:
Торговая марка советского антифриза (Технология Органического Синтеза, ОЛ — отдел, где разработан). По сути — тот же антифриз G11 (силикатный).
Тосол vs антифриз:
Это одно и то же (жидкость на основе этиленгликоля с присадками). «Тосол» — советское название, «антифриз» — общее.
Выбор для грузовика
Рекомендация производителя:
Смотреть в мануале (какой тип, спецификация).
Для современных грузовиков (КАМАЗ, МАЗ, Scania, Volvo):
Обычно рекомендуют карбоксилатные антифризы (G12/G12+) — дольше служат, лучше защищают алюминиевые детали.
Для старых:
G11 (Тосол) — дешевле, но менять чаще.
Концентрация:
Обычно продаётся готовый антифриз (разбавленный до -40°C). Для экстремальных морозов (-50°C) можно купить концентрат и разбавить в пропорции 60:40 (антифриз:вода).
Важно:
Использовать дистиллированную или деминерализованную воду (обычная водопроводная содержит соли → отложения, коррозия).
Замена ОЖ
Периодичность:
- G11 (Тосол): каждые 2-3 года или 60-80 тыс. км
- G12: каждые 5 лет или 150-200 тыс. км
Процесс:
- Слив старой ОЖ:
- Холодный двигатель (иначе можно обжечься)
- Открыть крышку расширительного бачка (сбросить давление)
- Открыть сливной кран на радиаторе (или снять нижний патрубок)
- Слить из блока двигателя (если есть пробка)
- Промывка системы (если ОЖ грязная, с ржавчиной):
- Залить дистиллированную воду или специальную промывку
- Запустить двигатель, прогреть до рабочей температуры (откроется термостат)
- Дать поработать 10-15 минут
- Слить
- Повторить до чистой воды
- Заливка новой ОЖ:
- Закрыть сливные краны
- Залить ОЖ в расширительный бачок (или радиатор, если есть горловина)
- Запустить двигатель, прогреть (выгнать воздушные пробки)
- Долить до уровня MAX
Объём системы:
- Легковой автомобиль: 6-10 л
- Грузовик (КАМАЗ, МАЗ): 30-50 л (зависит от модели)
Цена:
- Тосол: 100-150 руб/литр
- Антифриз G12: 200-400 руб/литр
Итого замена для грузовика: 6000-20000 руб (ОЖ + работа).
Типичные неисправности системы охлаждения
Перегрев двигателя
Признаки:
- Стрелка температуры в красной зоне (>100°C)
- Пар из-под капота
- Запах кипящей ОЖ
- Потеря мощности
- Детонация (стук в двигателе)
Причины:
Низкий уровень ОЖ:
Течь, испарение → мало жидкости → плохое охлаждение.
Проверка: уровень в расширительном бачке ниже MIN.
Решение: найти и устранить течь, долить ОЖ.
Неисправный термостат (заклинил в закрытом положении):
ОЖ не идёт через радиатор.
Проверка: двигатель горячий, верхний патрубок радиатора горячий, нижний холодный.
Решение: замена термостата.
Засорение радиатора:
Снаружи (грязь, пух) или изнутри (накипь, ржавчина) → плохой тетеплообмен.
Проверка: радиатор грязный, забитый.
Решение: очистка снаружи (продувка воздухом, мойка), промывка системы изнутри.
Неисправность вентилятора:
Не включается (электрический) или не набирает обороты (механический).
Проверка: при перегреве вентилятор не крутится или крутится медленно.
Решение: ремонт/замена вентилятора, муфты, реле, датчика.
Неисправность помпы:
Износ крыльчатки, течь → слабая циркуляция.
Проверка: нет давления в системе (верхний патрубок мягкий при работающем двигателе).
Решение: замена помпы.
Воздушная пробка:
Воздух в системе → нарушение циркуляции.
Причины: неправильная заливка ОЖ, течь с подсосом воздуха.
Решение: удалить воздух (открыть воздушные краны, прогреть двигатель с открытой крышкой расширительного бачка).
Прогоревшая прокладка ГБЦ:
Газы из цилиндров попадают в систему охлаждения → повышение давления, выброс ОЖ, перегрев.
Признаки: бурление в расширительном бачке, белый дым из выхлопной трубы (пар), ОЖ в масле (эмульсия).
Решение: замена прокладки ГБЦ (серьёзный ремонт).
Течь ОЖ
Признаки:
- Уровень ОЖ падает
- Лужи под автомобилем (зелёные, красные — зависит от цвета антифриза)
- Сладковатый запах
Где течёт:
Радиатор:
Коррозия, механические повреждения трубок, трещины в бачках.
Решение: ремонт (пайка, холодная сварка) или замена.
Патрубки:
Трещины, ослабление хомутов.
Решение: замена патрубка, затяжка хомутов.
Помпа:
Износ сальника → течь из дренажного отверстия.
Решение: замена помпы.
Прокладка ГБЦ:
ОЖ вытекает наружу (видны потёки на стыке блока и головки) или попадает в цилиндры/масло.
Решение: замена прокладки.
Радиатор печки (отопитель салона):
ОЖ течёт под панелью → мокрый коврик со стороны пассажира, запотевание стёкол.
Решение: замена радиатора печки.
Расширительный бачок:
Трещины.
Решение: замена бачка.
Недостаточный прогрев двигателя
Признаки:
- Температура не поднимается выше 60-70°C
- Плохо греет печка
- Повышенный расход топлива
Причина:
Термостат заклинил в открытом положении → ОЖ всегда идёт через радиатор.
Решение:
Замена термостата.
Кавитация помпы
Что это:
Образование пузырьков пара в ОЖ (из-за пониженного давления на входе в помпу) → схлопывание пузырьков разрушает крыльчатку.
Причины:
- Низкий уровень ОЖ
- Засорение системы (ограничен поток к помпе)
- Неисправная крышка расширительного бачка (не держит давление)
Признаки:
Шум (треск) от помпы, разрушение крыльчатки.
Решение:
Замена помпы, устранение причины (долить ОЖ, промыть систему, заменить крышку).
Обслуживание системы охлаждения
Регулярные проверки
Каждые 10-15 тыс. км или раз в месяц:
Проверка уровня ОЖ:
Холодный двигатель → уровень между MIN и MAX в расширительном бачке.
Если ниже: долить ОЖ того же типа (в крайнем случае — дистиллированную воду, но потом заменить полностью).
Осмотр на течи:
Под автомобилем, в моторном отсеке (патрубки, радиатор, помпа).
Проверка натяжения ремня (для механического вентилятора, помпы):
Прогиб ремня 10-15 мм при нажатии большим пальцем. Перетянутый или слабый ремень → износ подшипников, проскальзывание.
Состояние патрубков:
Не должно быть трещин, затвердений, вздутий.
Чистота радиатора:
Соты не забиты грязью, пухом.
Сезонное обслуживание
Перед летом:
Проверка системы на перегрев:
Прогреть двигатель до рабочей температуры, проверить работу вентилятора, термостата.
Очистка радиатора:
Продуть воздухом (компрессором) снаружи, промыть водой.
Перед зимой:
Проверка концентрации антифриза:
Ареометром измерить плотность → температура замерзания. Должна соответствовать климату региона (для средней полосы России -40°C достаточно).
Проверка термостата:
Чтобы двигатель быстро прогревался зимой.
Проверка печки:
Горячий воздух в салон (для комфорта водителя).
Промывка системы
Когда:
- Раз в 2-3 года (при замене ОЖ)
- Если ОЖ грязная, ржавая, с хлопьями
- После ремонта двигателя (замена прокладки ГБЦ и т.п.)
Чем промывать:
Дистиллированная вода:
Простой вариант (несколько циклов: залить, прогреть, слить).
Специальные промывки:
Средства для удаления накипи, ржавчины, масла (например, Lavr, Hi-Gear). Заливаются, двигатель работает 15-30 минут, сливается.
Лимонная кислота:
Народный способ (100-200 г на 10 л воды). Эффективно удаляет накипь, но агрессивно к алюминию (не держать долго).
Важно:
После промывки обязательно промыть чистой водой (чтобы удалить остатки химии).
Замена компонентов
По регламенту или при неисправности:
| Компонент | Ресурс / Периодичность замены |
|---|---|
| ОЖ (антифриз) | 2-5 лет (зависит от типа) |
| Помпа | 100-200 тыс. км (часто при замене ремня ГРМ) |
| Термостат | 50-100 тыс. км (или по симптомам) |
| Патрубки | 5-7 лет (или при появлении трещин) |
| Крышка расширительного бачка | 3-5 лет (если не держит давление) |
| Радиатор | 10-15 лет (или при течи, непоправимом засоре) |
Профилактика проблем
Использовать качественный антифриз:
Не экономить на ОЖ (дешёвые подделки — без присадок → коррозия, накипь).
Не смешивать разные типы ОЖ:
Присадки могут конфликтовать → выпадение осадка, потеря свойств.
Не доливать воду постоянно:
Разбавление антифриза → снижение температуры замерзания и кипения, коррозия. Если долили воду (в дороге, аварийно) — при первой возможности заменить ОЖ полностью.
Следить за температурой:
Если стрелка в красной зоне — немедленно остановиться, заглушить двигатель, выяснить причину. Продолжать движение с перегревом — гарантия капремонта.
Регулярная проверка уровня ОЖ:
Падение уровня — признак утечки. Найти и устранить как можно скорее.
Чистота радиатора:
Особенно для грузовиков, работающих в пыльных условиях (стройка, карьеры). Забитый радиатор — частая причина перегрева.
Замена ОЖ по регламенту:
Даже если «выглядит нормально» — присадки со временем истощаются → коррозия начинается незаметно.
Проверка крышки расширительного бачка:
Должна держать давление 1.1-1.3 бар (зависит от системы). Неисправная крышка → закипание при 100°C вместо 120°C или разрыв патрубков от избыточного давления.
Особенности системы охлаждения грузовиков
Больший объём ОЖ:
30-50 литров (против 6-10 у легковых) → дольше нагревается, но и дольше остывает.
Мощные радиаторы:
Большая площадь охлаждения (двигатели грузовиков мощнее, выделяют больше тепла).
Предпусковые подогреватели:
Многие грузовики оснащены автономными подогревателями (например, Webasto, Eberspächer) — подогревают ОЖ перед пуском зимой (лёгкий пуск, меньше износ).
Интеркулер (для турбодизелей):
Дополнительный радиатор для охлаждения наддувочного воздуха (не относится напрямую к системе охлаждения двигателя, но часто рядом с основным радиатором).
Подогрев топливного фильтра:
От системы охлаждения может идти контур для подогрева фильтра дизтоплива (чтобы не парафинировалось зимой).
Что делать при перегреве в дороге
Если стрелка температуры в красной зоне:
- Немедленно остановиться (в безопасном месте)
- Заглушить двигатель
- Не открывать крышку радиатора/расширительного бачка сразу (кипящая ОЖ под давлением может обжечь)
- Дать остыть 15-30 минут
- Осмотр:
- Проверить уровень ОЖ (если низкий — долить воды, если нет антифриза)
- Проверить, нет ли течи (лужи под машиной, пар)
- Проверить, крутится ли вентилятор (если механический — должен крутиться, если электрический — послушать, включается ли)
- Если уровень ОЖ в норме, течи нет:
- Возможно, термостат заклинил, радиатор забит, помпа не работает
- Попробовать доехать до сервиса на малых оборотах (следить за температурой, если снова начнёт расти — остановиться)
- Если есть течь:
- Мелкую течь можно временно устранить герметиком для системы охлаждения (продаётся в автомагазинах, заливается в расширительный бачок)
- Крупную течь — вызов эвакуатора
Важно:
Не продолжать движение с перегревом. Даже 5-10 минут перегрева могут привести к деформации головки блока цилиндров, прогару прокладки → дорогостоящий ремонт (50-200 тыс. руб и более).
Система охлаждения грузового автомобиля — сложный, но критически важный комплекс, от которого зависит работоспособность и долговечность двигателя. Понимание её устройства, регулярное обслуживание (проверка уровня ОЖ, замена антифриза, очистка радиатора, контроль состояния патрубков и помпы) и быстрое реагирование на признаки неисправностей (перегрев, течь, недогрев) помогут избежать серьёзных поломок и дорогостоящего ремонта. Не экономьте на качестве охлаждающей жидкости и запчастей, следите за температурой двигателя, и ваш грузовик прослужит долгие годы, надёжно выполняя свою работу в любых условиях.
