Сжиженный природный газ занимает всё более заметное место в топливном балансе коммерческого транспорта, судоходства и промышленных объектов. Интерес к нему объясним: по сравнению с дизелем СПГ снижает выбросы оксидов азота и твёрдых частиц, а по сравнению со сжатым газом (КПГ/CNG) обеспечивает в несколько раз больший запас хода при сопоставимом объёме бака. При этом особенности заправки спг кардинально отличаются от привычной работы с дизелем или бензином: речь идёт о криогенной жидкости с температурой около −162 °C, и это определяет специфику всего технологического цикла — от производства до момента, когда водитель грузовика отсоединяет заправочный пистолет.
В этой статье разберём, что такое СПГ с практической точки зрения, как устроена цепочка от производства до заправки, в чём принципиальные отличия криоАЗС от обычных заправочных станций, какие требования предъявляются к технике и обслуживающему персоналу и как выглядит рынок СПГ-инфраструктуры в России сегодня.
Что такое СПГ: суть технологии
Сжиженный природный газ — это природный газ, преимущественно метан, переведённый в жидкое состояние путём конденсации при криогенных температурах. При атмосферном давлении температура конденсации природного газа составляет порядка −161,5 °C.
Ключевое следствие этого процесса — радикальное уменьшение объёма: при сжижении газ уменьшается в объёме примерно в 600 раз. Иными словами, один кубометр жидкого СПГ после регазификации даёт около 600 кубометров газа. Для транспортного применения это означает возможность хранить на борту значительный энергетический запас без использования сверхвысокого давления, характерного для CNG-баллонов (200–250 атмосфер).
СПГ представляет собой бесцветную жидкость без запаха, плотность которой в 2 раза меньше плотности воды. На 75–99% состоит из метана. В жидком состоянии не горюч, не токсичен, не агрессивен. Опасность представляют не сама жидкость, а её пары при контакте с воздухом — это важно для понимания правил безопасности при заправке и хранении.
СПГ против КПГ и дизеля: сравнительная таблица
| Параметр | СПГ | КПГ (CNG) | Дизель |
|---|---|---|---|
| Состояние при хранении | Жидкость, −162 °C | Газ под давлением 200–250 атм | Жидкость, комнатная температура |
| Давление в баке | До 6–10 атм | 200–250 атм | Атмосферное |
| Объёмная плотность энергии | ~22 МДж/л | ~8 МДж/л | ~35 МДж/л |
| Запас хода на 100 л бака | 500–700 км | 200–300 км | 700–900 км |
| Криогенное оборудование | Обязательно | Не требуется | Не требуется |
| Выбросы NOₓ | Значительно ниже дизеля | Ниже дизеля | Базовый уровень |
| Выбросы CO₂ | На 20–25% ниже дизеля | На 20–25% ниже дизеля | Базовый уровень |
| Стоимость топлива (ориентир) | Ниже дизеля на 25–40% | Ниже дизеля | Базовый уровень |
СПГ занимает промежуточное положение между КПГ и дизелем: он выигрывает у сжатого газа по энергетической плотности и запасу хода, а у дизеля — по стоимости и экологичности. Именно поэтому СПГ наиболее востребован на дальних маршрутах, где ресурс бака имеет первостепенное значение.
Производство СПГ: от газопровода до криоцистерны
Прежде чем говорить о заправке, важно понять, откуда берётся СПГ. Это не просто «заправленный газ» — получение криогенной жидкости требует серьёзного технологического цикла.
Производство осуществляется на комплексах по сжижению природного газа (КСПГ). Типовая производительность малотоннажных КСПГ составляет в среднем менее 10 т/ч СПГ. На территории России функционируют установки, работающие по циклам высокого давления с применением компрессора и холодильной машины, среднего давления с применением турбодетандерных агрегатов, а также полного сжижения с внешним закрытым азотным циклом.
Процесс многоступенчатый: газ последовательно сжимается и охлаждается, каждый раз теряя часть тепловой энергии. Расходы на сжижение могут составлять около 25% энергии, содержащейся в конечном продукте, — это существенная статья себестоимости, во многом определяющая итоговую цену топлива.
Произведённый СПГ поступает в криогенные резервуары для хранения, а затем доставляется потребителям автомобильными криоцистернами. Принципиальное преимущество перед трубопроводным газом — возможность доставки в любую точку без необходимости прокладки инфраструктуры.

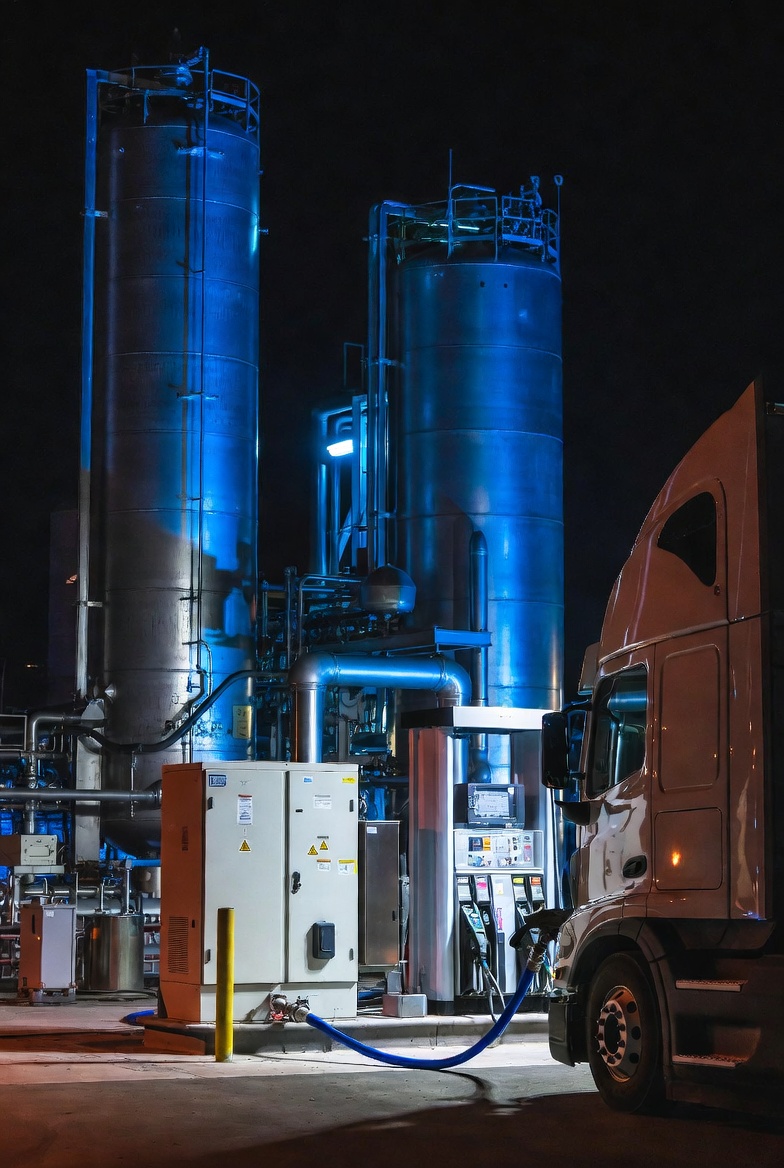

Устройство криоАЗС: из чего состоит СПГ-заправка
КриоАЗС принципиально отличается от обычной автозаправочной станции. Главное отличие — всё оборудование должно работать с криогенной жидкостью и поддерживать сверхнизкие температуры на всём протяжении технологической цепочки.
Основные компоненты криоАЗС:
- Криогенный резервуар-хранилище с двойными стенками и вакуумной изоляцией — основной накопитель топлива на станции
- Насосный агрегат для перекачки СПГ из резервуара в раздаточную систему
- Теплообменник (испаритель) для создания рабочего давления в системе подачи
- Раздаточные колонки с криогенными шлангами и специальными разъёмами
- Система контроля давления и аварийной отсечки
- Блок рекуперации паров (предотвращает выброс газа в атмосферу при заправке)
Вакуумная изоляция резервуаров — принципиальный момент: без неё теплоприток из окружающей среды быстро привёл бы к испарению и потере продукта. Двойные стенки с вакуумом между ними по принципу термоса обеспечивают минимальные теплопотери в течение суток.
Особенности заправки техники СПГ
Процесс заправки транспортного средства сжиженным природным газом имеет ряд принципиальных отличий от работы с традиционным топливом. Их необходимо понимать как операторам заправочных станций, так и водителям техники на СПГ.
Основные отличия заправки СПГ от заправки дизелем:
- Специальный разъём и криогенный рукав — стандартные топливные пистолеты не подходят
- Обязательное использование средств индивидуальной защиты: криогенных перчаток и защитных очков (температура жидкости −162 °C вызывает криогенные ожоги при контакте с кожей)
- Стравливание паров перед отсоединением рукава — иначе возможен выброс газа
- Более длительное время заправки по сравнению с дизелем для большегрузной техники
- Контроль давления в бортовой криоцистерне — при превышении допустимых значений система автоматически блокирует подачу
- Необходимость предварительного охлаждения раздаточного рукава при долгом простое станции
Пошаговый алгоритм заправки транспортного средства СПГ:
- Въезд на заправочную позицию, выключение двигателя, фиксация машины стояночным тормозом
- Надеть средства защиты: криогенные перчатки, защитные очки
- Подключить заземляющий кабель (снятие статического заряда)
- Подсоединить криогенный рукав к заправочному штуцеру автомобиля
- Открыть вентиль подачи — начало перекачки СПГ в бортовую цистерну
- Дождаться автоматического сигнала об окончании заправки или ориентироваться по показаниям уровнемера
- Закрыть вентиль, стравить остаточное давление из рукава в рекуперационную систему
- Отсоединить рукав, снять заземление
- Зафиксировать данные о заправке в путевом листе
Особое внимание — седьмому шагу. Стравливание паров в атмосферу вместо рекуперационной системы является нарушением требований безопасности и создаёт риск отравления парами природного газа в зоне заправки.
Криогенный бак на транспортном средстве: конструкция и эксплуатация
Бортовые криоцистерны для СПГ — сложный инженерный объект. Конструктивно они выполнены по принципу многослойного термоса: несколько слоёв теплоизоляции из пенополиуретана и композитных материалов с низкой теплопроводностью. Внутренняя оболочка изготавливается из алюминиевых сплавов или нержавеющей стали, устойчивых к криогенным температурам.
Конструкция предусматривает систему сброса давления: если автомобиль долго стоит, газ постепенно испаряется и давление в баке нарастает. При нормальной эксплуатации оно не превышает допустимого, и сброс паров происходит только в аварийных ситуациях. Время бездренажного хранения зависит от качества изоляции — именно оно определяет в основном стоимость криогенного бака.
Практически это означает: если грузовик на СПГ простоял без движения несколько суток, часть топлива неизбежно испарится. Это «потери на испарение» — неустранимая физическая особенность хранения криогенной жидкости. Чем лучше изоляция бака, тем меньше потери и тем дольше допустимый период стоянки.
Типы двигателей, работающих на СПГ
| Тип двигателя | Принцип работы | Применение | Особенности |
|---|---|---|---|
| Монотопливный газовый (искровое зажигание) | Работает только на СПГ | Автобусы, городские грузовики | Высокая оптимизация под газ, нет запасного топлива |
| Газодизельный (двухтопливный) | СПГ + запальная доза дизеля | Дальнобойные грузовики | Гибкость: при отсутствии газа — переход на дизель |
| Конвертированный дизель с ГБО | Переоборудованный дизель | Различный транспорт | Менее оптимальная эффективность, ниже стоимость переоборудования |
| HPDI (впрыск высокого давления) | Прямой впрыск газа в камеру сгорания | Тяжёлые магистральные грузовики | Максимальная эффективность, высокая стоимость |
Для дальнемагистрального транспорта наиболее востребована газодизельная схема: она позволяет использовать экономию на газовом топливе там, где есть заправки, и при необходимости переключаться на дизель. Это снимает главный операционный риск — ограниченное покрытие сети криоАЗС.
Безопасность при работе со СПГ
Безопасность при обращении со сжиженным природным газом обеспечивается комплексом технических и организационных мер. Криогенная природа продукта создаёт два типа рисков: термические (криогенные ожоги при контакте с жидкостью или холодными поверхностями) и взрывопожарные (метан взрывоопасен в смеси с воздухом при концентрации 5–15%).
Обязательные требования при работе с СПГ:
- Применение СИЗ: криогенные перчатки, защитные очки, специальная обувь
- Запрет курения и открытого огня в радиусе 10–15 метров от заправочной зоны
- Постоянный контроль загазованности — датчики метана на криоАЗС работают непрерывно
- Заземление транспортного средства перед заправкой
- Обучение и аттестация всего персонала, работающего с криогенным оборудованием
- Наличие плана ликвидации аварийных ситуаций и регулярные тренировки
Важная особенность природного газа с точки зрения безопасности: метан легче воздуха. При утечке он поднимается вверх и рассеивается, а не скапливается у земли, как пары бензина или пропан-бутан. Это делает его более безопасным в открытых пространствах, но при работе в закрытых помещениях требует обязательной принудительной вентиляции с датчиками загазованности.
Развитие СПГ-инфраструктуры в России
Рынок криоАЗС в России находится в активной фазе развития. Ещё несколько лет назад заправочные станции для СПГ были единичными объектами, сосредоточенными преимущественно в Москве и Санкт-Петербурге. Сегодня география существенно расширилась, хотя до насыщения рынка ещё далеко.
Основные драйверы развития инфраструктуры:
- Государственная поддержка газомоторного топлива — субсидии на переоборудование транспорта и строительство заправочных станций
- Рост парка грузовых автомобилей на СПГ у крупных логистических операторов
- Интерес со стороны муниципального транспорта — автобусы и коммунальная техника
- Развитие газомоторных судов на внутренних водных путях
- Запросы промышленных предприятий, использующих СПГ для автономного газоснабжения
Инфраструктурные сложности пока остаются реальным ограничением. Покрытие криоАЗС федеральных трасс неравномерно, что затрудняет использование монотопливной техники на дальних маршрутах. Именно поэтому большинство дальнобойных грузовиков выбирают газодизельную схему с возможностью переключиться на дизель при отсутствии СПГ-заправки поблизости.
Экономика перехода на СПГ
Переход транспортного предприятия на СПГ требует первоначальных инвестиций, но при высоком пробеге техники окупается достаточно быстро. Для типичного дальнемагистрального тягача с пробегом 150 000–200 000 км в год экономика выглядит следующим образом.
Статьи затрат при переходе на СПГ:
- Стоимость нового тягача на СПГ выше аналога на дизеле примерно на 15–25%
- Либо стоимость переоборудования существующей техники на газодизельную схему
- Обучение водителей и технического персонала работе с криогенным оборудованием
- Строительство или аренда корпоративной криоАЗС при большом парке
Источники экономии:
- Разница в цене топлива: СПГ стабильно дешевле дизеля на 25–40% в пересчёте на единицу пробега
- Снижение расходов на техническое обслуживание двигателя (природный газ — более чистое топливо, меньше нагара)
- Налоговые льготы и субсидии для газомоторного транспорта в ряде регионов
При пробеге 150 000 км в год разница в топливных затратах на один автомобиль может составлять несколько сотен тысяч рублей. Для парка из 10–20 единиц техники это делает переход на СПГ экономически весомым решением с окупаемостью 2–4 года в зависимости от условий эксплуатации.
Перспективы СПГ как транспортного топлива
Долгосрочный тренд очевиден: стандарты экологичности для коммерческого транспорта ужесточаются по всему миру, и СПГ — один из реалистичных путей снижения выбросов уже сейчас, без ожидания повсеместного распространения электрической или водородной тяги.
Особенно значим СПГ для тяжёлого транспорта. Если для легковых автомобилей электрификация является технологически зрелым решением, то для тяжёлых грузовиков и судов с большим запасом хода СПГ пока не имеет конкурентоспособной альтернативы с точки зрения соотношения дальности, стоимости и доступности топлива.
Появляются компактные и мобильные решения для производства и хранения СПГ, что открывает возможности применения в регионах, удалённых от газопроводной инфраструктуры, — на строительных площадках, горнодобывающих предприятиях, в логистических хабах. Рост спроса на экологичные и эффективные технологии делает СПГ одним из ключевых игроков в глобальном энергетическом балансе ближайших десятилетий.
Итог
СПГ — зрелая промышленная технология, уже сегодня применяемая в коммерческом транспорте, судоходстве и промышленной энергетике. Её ключевые преимущества — высокая энергетическая плотность по сравнению со сжатым газом, существенная экономия на топливе относительно дизеля и значительное снижение вредных выбросов. Специфика работы с криогенной жидкостью требует специализированного оборудования, обученного персонала и соблюдения требований безопасности, но всё это — стандартизированные, отработанные процедуры, не создающие принципиальных барьеров для внедрения. По мере развития сети криоАЗС и расширения предложения техники на СПГ этот вид топлива будет занимать всё более заметное место в транспортной отрасли России.
