Как улучшить подсветку салона ваз 2107

Проверка и замена реле 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

  1. Отключите зажигание и откройте блок предохранителей.
  2. Найдите реле, которое необходимо проверить и заменить.
  3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
  4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
  5. Если показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

  • основные реле установлены в блок с предохранителями;
  • устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
  • реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
  • устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

  1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
  2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
  3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
  4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
  5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
  6. Закройте крышку блока и установите на место бардачок.

Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

  • перестал работать клаксон на руле;
  • отсутствует возбуждение генераторного устройства;
  • вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Провода подключения электроприборов

Тип подключения Сечение, мм2 Цвет изоляции
Минусовая клемма АКБ – «масса» автомобиля (кузов, двигатель) 16 Чёрный
Плюсовой вывод стартера — аккумулятор 16 Красный
Положительный контакт генератора — плюс АКБ 6 Чёрный
Генератор — разъем чёрного цвета 6 Чёрный
Клемма на генераторе «30» – колодка МБ белого цвета 4 Розовый
Разъем стартера «50» – реле его запуска 4 Красный
Реле пуска стартера — чёрный разъем 4 Коричневый
Реле включения зажигания — разъем чёрного цвета 4 Голубой
Вывод замка зажигания «50» – голубой разъем 4 Красный
Разъем замка зажигания «30» – зелёный разъем 4 Розовый
Штекер правой фары – «масса» 2,5 Чёрный
Штекер левой фары — голубой разъем 2,5 Зелёный, серый
Вывод генератора «15» – разъем жёлтого цвета 2,5 Оранжевый
Разъем правой фары – «масса» 2,5 Чёрный
Разъем левой фары — белый разъем 2,5 Зелёный
Электровентилятор радиатора – «масса» 2,5 Чёрный
Вентилятор радиатора — красный разъем 2,5 Голубой
Вывод замка зажигания «30/1» – реле включения зажигания 2,5 Коричневый
Контакт замка зажигания «15» – одноконтактный разъем 2,5 Голубой
Правая фара — разъем чёрного цвета 2,5 Серый
Разъем замка зажигания «INT» – чёрный разъем 2,5 Чёрный
Шестиконтактная колодка подрулевого переключателя – «масса» 2,5 Чёрный
Двухконтактная колодка подрулевого выключателя — лампа подсветки бардачка 1,5 Чёрный
Лампа подсветки бардачка — прикуриватель 1,5 Чёрный
Прикуриватель — голубой разъем блока 1,5 Голубой, красный
Обогреватель заднего стекла — разъем белого цвета 1,5 Серый

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1 10 Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 10 Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3 10 Резервный
F4 10 Резервный
F5 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 10 Прикуриватель. Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8 10 Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 7.5 Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10 10 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11 10 Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12 10 Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13 10 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14 10 Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15 10 Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16 10 Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17 10 Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Улучшаем свет в салоне ВАЗ-2107 — ставим плафон от «Калины»

Как мы знаем, за все годы выпуска автомобилей классического ряда разработчики Автоваза так и не удосужились установить в салон центральный плафон освещения, ограничившись лишь двумя боковыми. А их явно не хватает для нормального освещения, плюс неудачная конструкция и регулярные проблемы со светом.

Сегодня попробуем исправить данную недоработку установкой плафона от «Калины».

Устанавливать будем в центральную часть потолочной накладки.

Для этого нам понадобится:

  • Сам плафон
  • Клеммы: «мама» 3,6 мм — 3 шт., «папа» 6 мм — 2 шт., «массы» — 1 шт.
  • Провода сечением не ниже 0,5 мм: красный и зеленый — по 2 м, черный — 30 см
  • Термоусадочные трубки, изолента, армированный скотч
  • Три самореза с широкой шляпкой длиной 3-4 см
  • Канцелярский и перочинный ножи
  • Пилка по металлу
  • Узкогубцы (тонкогубцы), пассатижи
  • Отвертка
  • Паяльник
  • Дрель с набором сверл по металлу
  • Напильник
  • Карандаш, рулетка

Для начала, снимаем накладку потолка, открутив солнцезащитные козырьки и зеркало заднего вида.

Теперь, снимаем крышку плафона и прикладываем по центру накладки, как он должен будет стоять, очерчиваем внешний контур.

Отступив 8 мм внутрь, чертим внутренний контур и по его линии вырезаем и удаляем пену-наполнитель до металла.

Вставляем плафон, его «ножки» упрутся в металлическую основу, поэтому отмеряем и обрезаем их, но не выкидываем — они нам еще пригодятся.

Подпиливаем плафон и убираем наполнитель в местах выступов, подгоняя его по месту.

Теперь, нам будет мешаться пластиковая защитная накладка контактной пластины плафона, поэтому отмечаем и вырезаем отверстие под нее в металлической основе .

Также, необходимо высверлить отверстия под выпирающие задние части плафона.

Когда плафон сел плотно заподлицо с накладкой, переходим к его креплению. Крепить будем в трех точках, используя два имеющихся, и просверлив дополнительное третье отверстие сверху.

Отрезанные ранее ножки вставляем с другой стороны и обрезаем заподлицо — они будут использоваться как шайбы под саморезы.

Сверлим отверстия под саморезы, прикручиваем плафон и обрезаем концы саморезов с запасом в 1-2 мм.

Переходим к подключению. Фишка плафона имеет три контакта: красный провод — постоянный «+», зеленый провод — непостоянный «-» концевика, и черный провод — «масса» автомобиля. «Массу» будем крепить к одному из болтов крепления зеркала заднего вида, а оставшиеся два провода протянем к боковому плафону, имеющему аналогичные контакты.

Так как металлическая основа накладки контактирует с «массой» автомобиля, а плафон имеет много открытых контактов, то ее необходимо изолировать — воспользуемся армированным скотчем, или другим изолирующим материалом, обклеив пластину с обоих сторон.

К проводам припаиваем клеммы «мама» и «массы», сматываем провода в жгут.

Теперь уже окончательно, прикручиваем плафон и соединяем контакты, оставляя небольшой запас провода по длине, чтобы можно было, при необходимости, демонтировать плафон не снимая накладки потолка.

Устанавливаем накладку с плафоном обратно на место.

В месте выхода проводов из-под накладки так, чтобы не было заметно, прорезаем в обивке потолка небольшое отверстие и протягиваем провода к боковому плафону.

Так же, оставив небольшой запас по длине под обивкой, обрезаем провода, припаиваем к концам клеммы «папа», соединяем с проводкой плафона и надежно изолируем. Вставляем плафон на место

Крепим провод «массы» к болту крепления зеркала.

Проверяем работу плафона от переключателей и концевиков дверей.

Центральную колбу плафона можно заменить на светодиодную.

Противотуманные фары

Передвижение на автомобиле в дождь или снег может создать множество хлопот водителю, вынужденному управлять машиной в условиях плохой видимости. В этой ситуации на помощь приходят противотуманные фары (ПТФ), конструкция которых предусматривает формирование светового пучка, «стелющегося» над поверхностью дорожного полотна. Противотуманки, как правило, жёлтого цвета, т. к. этот цвет имеет свойство меньше рассеиваться в тумане.

Устанавливаются противотуманки, как правило, под бампером, на высоте не ниже 250 мм от поверхности дорожного полотна. В монтажный набор для подключения ПТФ входят:

  • комплект проводов;
  • реле;
  • кнопка.

Помимо этого, потребуется предохранитель на 15 А, который будет установлен между реле и аккумулятором. Подключение следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой.

Подключение противотуманных фар следует выполнить в соответствии с прилагаемой к монтажному комплекту схемой

Расположение ламп на панели приборов ВАЗ 2107

На фотографии запечатлена обратная сторона щитка приборов автомобиля. Цифрами помечены лампочки. Четыре из них под №2 являются лампами подсветки, остальные контрольными.

Расположены они на плате и предназначены для визуальной информации водителю. Каждая из них указывает на работу определенных систем, узлов и агрегатов автомобиля:

  1. Сигнализация малого количества бензина в баке.
  2. Подсветка приборов.
  3. Контроль работы указателей поворотов.
  4. Сигнал об отсутствии зарядки аккумулятора.
  5. Указатель включенных габаритных огней.
  6. Сигнализация низкого давления масла.
  7. Указатель включенного ручного тормоза.
  8. Указатель дальнего света.
  9. Сигнализация о не исправности системы принудительного впрыска на двигатели.

Демонтаж и часов ВАЗ 2107

Снимать часы приходится для их проверки, ремонта, тюнинга или замены на более продвинутый вариант прибора. Перед тем, как демонтировать часы, необходимо отсоединить клемму “массы” от аккумулятора. Процедура демонтажа немного отличается на моделях до и после 1993 года выпуска. В первом случае последовательность такова:

  • снять три пластины, закрывающие винты крепления комбинации приборов;
  • выкрутить винты и поднять приборную панель;
  • освободить скобы крепления часов и извлечь их из панели;
  • отстыковать клеммы проводов, подключенных к часам.

Чтобы снять часы на “семерке” старше 1993 года выпуска, необходимо выполнить такие операции:

  • открутить винты крепления центральной консоли и снять ее;
  • открутить пару винтов, находящихся на дне пепельницы;
  • демонтировать магнитолу;
  • выкрутить пару винтов, крепящих обрамление магнитолы;
  • снять декоративную пластину с обрамления верхних вентиляционных сопел, закрывающую винт;
  • открутить винт;
  • выкрутить 4 винта накладки, установленной под панелью управления системой вентиляции и обогрева салона;
  • демонтировать выключатели, установленные под центральными соплами обогрева и вентиляции салона;
  • открутить винт, удерживающий панель приборов;
  • вытянуть панель приборов, отстыковать клеммы проводов от часов;
  • снять панель вместе с вентиляционными соплами;
  • открутить пару винтов крепления часов;
  • извлечь часы.

Установка часов производится в последовательности, обратной демонтажу.

Дополнительные обозначения

При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.

  • задние лампы реверсной передачи;
  • электродвигатели насосов омывателей фар и стекла;
  • обогрев заднего стекла;
  • указатели поворотов, аварийной сигнализации;
  • противотуманные фонари;
  • тахометр, вольтметр, контрольные лампы на приборке;
  • прикуриватель и часы;
  • звуковой сигнал;
  • освещение салона, лампы тормоза;
  • дальний свет фар;
  • контрольная лампа дальнего света;
  • подкапотное освещение и освещение номерного знака;
  • подсветка бардачка;
  • ближний свет справа;
  • ближний свет слева.

Автор материала: Думченков Михаил

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2020 ГОДА ВЫПУСКА

Определяем, что

Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

Предохранители

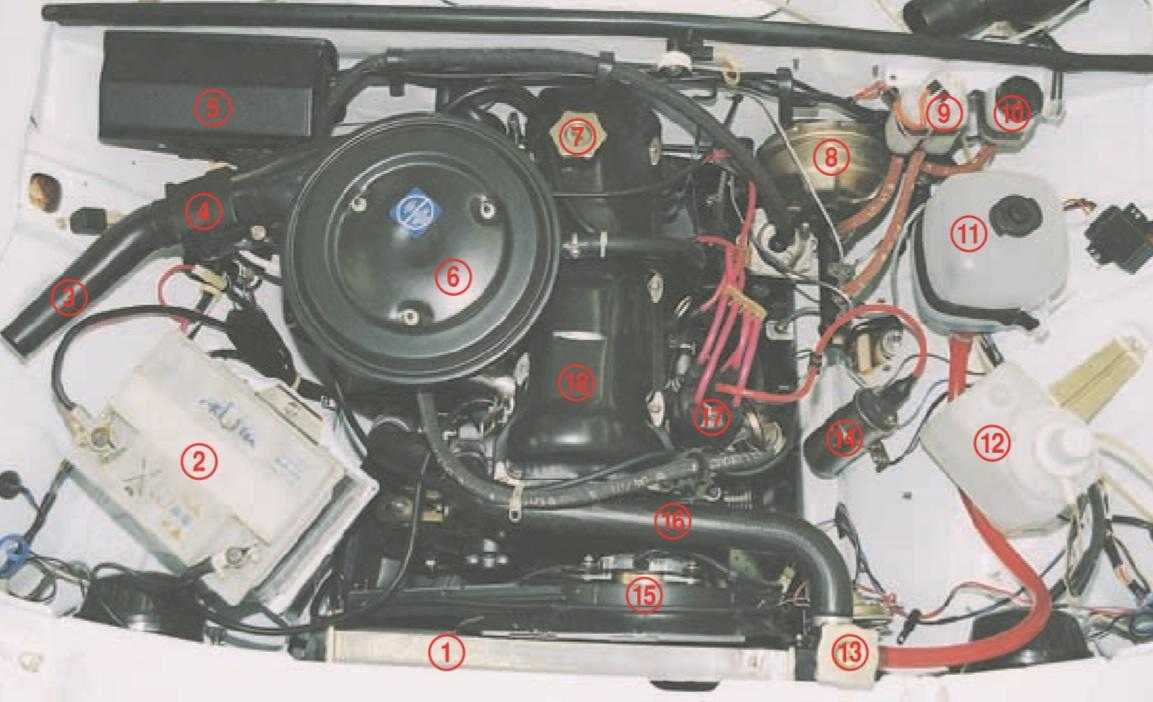

Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).

Предохранитель F10 отвечает за панель приборов.

Регулятор яркости

Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

Неисправность ламп накаливания

Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

Основные причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель ВАЗ 2107 довольно часто выходит из строя. Происходит это по различным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Ненадёжный контакт или окисление

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После нахождения повреждённый участок проводки меняется на новый

Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму

Установка плафона от Калины на Ваз 2105

Освещение салона на Ваз 2105 явно недостаточно, толку от штатных плафонов, установленных на боковых стойках, практически нет. Они, конечно, излучают свет, но делают это крайне неэффективно. Так что требуется доработать салон автомобиля и произвести установку плафона от Калины на Ваз 2105.

Сначала удаляем травмбезопасную накладку козырька, делается это путем выкручивания зеркала заднего вида и снятия солнцезащитного козырька, далее откручиваем пару болтов крепления накладки. Теперь работа будет производится непосредственно с плафоном от Калины. Снимаем с нее защитную крышку и отмечаем ее контуры на листе бумаги. После того, как на бумаге вырисовался контур плафона, нужно вырезать шаблон. Рекомендуется вырезать на 5 мм меньше, чем оригинальный контур плафона, так как предпочтительнее дорезать отверстие, чем потом сверлить дырку в потолке. Итак, плотно прикладываем шаблон и с помощью ножа вырезаем отверстие. В результате обнаружится, что из-за металлической тыльной накладки, плафон в приготовленное отверстие помещаться не будет. На этом этапе пригодится лобзик, с его помощью проделываем отверстие в металле по контуру. Не забываем своевременно примерять плафон, подравнивая отверстие в нужных местах. Так же необходимо укоротить ножки плафона, для того, чтобы они стали ниже уровня металлической накладки. В задней части плафона имеется упор, соответственно, закреплять нужно только с передней стороны. Для этого можно применить полоску железа и закрепить их с помощью винтиков с шайбами. Плафон надежно закрепляется, осталось вставить лампочки и надеть защитную крышку. Следующий этап — установка на Ваз 2105 накладки с встроенным плафоном.

Теперь нужно провести питание. Запитаться можно от бокового плафона, а провод проложить под уплотнители двери. Плафон имеет три провода, два из которых — минусовых провода, а один — постоянный плюс. Еще один вариант запитывания — присоединение к прикуривателю. Туда подключается плюсовой провод, а массовый контакт соединяется с концевиком, который есть на передних дверях. Так что при открывании дверей плафон начнет излучать свет. В данном случая центральная лампочка горела слишком сильно. При ее включении, стекла становились как зеркало, то есть исчезала видимость того, что творится на улице. Произошла замена этой лампочки на тройной синий светодиод. Свечения боковых лампочек вполне хватает, можно спокойно читать книгу не напрягая глаза. Но если вам нравится яркий свет, то можно оставить и стандартную лампу. Если и этого недостаточно, то вовнутрь плафона приклеивается небольшой отрезок фольгированного скотча, тогда свечение станет еще ярче. Инсталляция не занимает слишком много времени и ее можно выполнить самостоятельно. Плюс к этому, такая доработка не требует никакой корректировки в техническом регламентеВаз 2105, при техническом осмотре подобная установка не вызовет никаких нареканий. При необходимости есть возможность подборки разной цветовой гаммы, но в данном случае лучше всего будет использование стандартного желтого или белого цвета, потому что они обеспечивают достаточную видимость и не раздражают глаза.

ВАЗ «классика» — подсветка внутренних и внешних ручек своими руками

Автомобили классического ряда ВАЗа и в наши дни ценятся за свою неприхотливость, невысокую цену и, что немаловажно, за возможности тюнинга в самом глобальном смысле этого слова. Достаточно широкий простор для творчества имеется и при использовании различных вариантов подсветки, в частности, весьма ненавязчиво и элегантно выглядит подсветка внутренних и внешних ручек авто, выполненная своими руками

Общая идея улучшения

Основная идея предлагаемой доработки заключается в дополнении ручек светодиодными источниками питания с запиткой их через управляющее реле от концевиков дверей, которые в штатном режиме подают питание на освещение салона.

Другими словами, и согласно прилагаемой схемы, подключение светодиодной подсветки осуществляется следующим образом:

  • От концевика двери КН1 (управляющего плафоном салона) берем -12В;
  • Через белый с черной полосой провод используем -12В идущие через концевики КН2-КН4 остальных трех дверей;
  • Питание +12В (белый провод) можно взять, опять же, от плафона освещения;
  • 5-ти контактное реле с нормально замкнутыми контактами подключаем согласно нумерации контактов.

В результате получаем алгоритм работы, согласно которого при открытии любой двери начинают светиться линейки светодиодов LED1- LED3-LED4. В то же время на открытых дверях будут гореть LED2 и LED3. В ситуации когда открывается еще одна дверь, на ней также загораются LED1- LED3-LED4 и если до этого горел LED2, то с него питание переключится на LED1 (на закрытых дверях продолжают гореть LED2 и LED3). По такой же логике работают и остальные двери.

Обращается внимание, что если конечный результат ожидается в соответствии с «задумкой» рекомендуется использовать внутренние ручки от более ранних моделей ВАЗа, а именно такие, которые изготовлены из вспененной резины и снабжены хромированными молдингами. При других вариантах реализовать идею будет несколько сложнее

Доработка внутренних ручек

  • Вынимаем молдинг и любым подходящим инструментом снимаем с него хромированную пленку;
  • Пластик очищенного молдинга слегка прошкуриваем, для того чтобы получить необходимое рассеивание света светодиодов;

В соответствии со своими предпочтениями делаем разметку ниш под боковые плафоны (не забывая о том, что нарезание светодиодной ленты завязано на кратность элементов) и вырезаем соответствующие отверстия;

  • Из любого находящегося под рукой пластика (подойдет, например, от старого светильника дневного света) нарезаем полоски, которыми будут закрываться как молдинги, так и плафоны белого света. При отсутствии подходящего пластика достаточно широкий выбор материала имеется в любом рекламном агентстве;
  • Полоски на молдинги, нагревая при помощи технического фена, гнем по профилю ручек;
  • Проклеиваем ленту с красными светодиодами в паз молдинга, устанавливаем место молдинг, который, в свою очередь, закрываем матовым пластиком;

Что касается плафона под белый свет, то его для надежности рекомендуется сделать двухслойным (где верхний слой должен быть обязательно матовым, а между слоями прокладывается светодиодная лента). Длины провода от светодиодной ленты должно хватать для прокладки через саму ручку и обшивку двери;

В заключении остается просверлить отверстия под проводку, протянуть провода и установить ручки на свои места.

Доработка наружных ручек

  • Демонтируем ручки и в соответствии с ее конфигурацией определяемся с формой и размещением плафонов;
  • Плафоны для внешних ручек должны быть трехсекционными (крайние секции белого цвета и центральная цветная, в нашем случае оранжевая). При отсутствии светодиодов нужного цвета можно воспользоваться катафотами, рассеивателями задних фонарей и пр. Соответственно от каждого плафона должно отходить три провода: один общий и по одному на белые и цветную секции;
  • Опять-таки под проводку сверлим отверстия, а сами плафоны закрепляем клеем. Не забываем установить в технологические отверстия защитные резинки.

Под реле место выбираем по своему усмотрению, например, его можно прокрутить к шпильке крепления ручки.

Теги , ваз, своими руками

Установка плафона от Калины в ВАЗ 2107 (04, 05)

Плафон от Калины мы устанавливаем в Ваз 2104 Mr.Ice мягкий потолок, а плафон от Воги в ваз 2107 VladiZlav жесткий потолок. Итак установка плафона от калины в 2104 Mr.Ice Cнимаем травмобезопастную накладку козырька (Откручиваем зеркало заднего вида, откручиваем солнцезащитные козырьки, и два болта по бокам (один под крышечкой ручки с пассажирской стороны, второй просто под крышечкой с водительской стороны)). Снимаем накладку и несем домой.

Снимаем с плафона крышечку и на листе бумаги обрисовываем контур плафона.

И вырезаем шаблон. Шаблон я вырезал на 5 мм меньше чем контуры плафона- лучше потом дорезать отверстие чем сделать дырку в потолке. Прикладываем шаблон и ножом вырезаем отверстие. Примеряем плафон и видим что из за железной тыльной стороны накладки плафон в отверстие не помещается. Берем лобзик и вырезаем в металле отверстие по контуру.

Примеряем плафон попутно подрезая отверстие в нужных местах

Также нам придется подрезать передние ножки плафона чтобы они были чуть ниже уровня металла

С задней стороны у плафона есть упор, а вот с передней нам надо его закрепить. Для этого я использовал Полоску железа и вот такие винтика с проставочками вместо шайбочек

а чтобы проставочки не проскочили вниз (в вашем случае шайбочки.). Я сделал вот такие крепления из проволоки.

Просто нагревал проволоку зажигалкой и прокалывал ей пластмассу. Потом вставив в пазы винты прикрутил их к распорной полоске железа.

Все плафон закреплен намертво. Вставляем лампочки и надеваем крышку.

И несем все это устанавливать в авто. Питание я взял от бокового плафона, проложив провод под уплотнителем двери. (Будьте внимательны 3 провода на плафоне это ДВА МИНУСА и один постоянный плюс) Ну и конечный результат.

Центральная лампочка горела настолько ярко что при ее включении стекла автомобиля становились как зеркало. Поэтому я заменил ее на тройной синий светодиод. Света боковых лампочек более чем достаточно при их свете можно вполне комфортно читать книгу. Вы же можете отставить и обычную лампочку.

И это если не ставить светодиод, а оставить штатную лампу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
