Установка камеры заднего с монитором приора

Какую камеру выбрать

Большое значение имеет внешний вид автомобиля после установки парковочного устройства. На него оказывает влияние конструкция камеры. По виду исполнения они делятся на:

  • Штатные. Видеоустройство устанавливается в специальное место, подготовленное производителем. Отличается простотой монтажа.
  • Врезные. Монтируются в подготовленное на бампере отверстие.
  • Универсальные. Могут крепиться в любом месте.
  • Для рамки номерного знака. Малозаметны и легко монтируются.

В большинстве случаев используют универсальные модели. Их проще устанавливать на Приору хэтчбек.

На качество работы видеоустройства влияют:

  • погодные условия;
  • место установки;
  • освещенность.

Устройство обязано безотказно работать в любых погодных условиях. Попадание осадков не должно сказываться на качестве изображения. На седанах камеры устанавливают над номерным знаком. Такое расположение защищает от попадания грязи на объектив. Применение изделий с черно-белым изображением дает более четкую картинку при слабом освещении и стоит дешевле, чем с цветным.

Преимущества новых технологий

ММС Лада Калина 2 характеризуется упрощенной системой управления. Теперь все необходимые опции можно получить с помощью 1-2 нажатий на экран. Система оснащена более функциональным резистивным экраном. В отличие от штатной магнитолы Калины с емкостным вариантом, резистентный экран отличается улучшенными эксплуатационными характеристиками. Устройство способно без сбоев работать в любых температурных условиях.

Часто владельцы Лады жаловались, что в солнечную погоду пользоваться автомагнитолой становится невозможно. Виной всему многочисленные блики, делающие символы на емкостных экранах практически нечитаемыми. Конструкторы, разрабатывая второй вариант магнитолы, учли этот недостаток.

Максимальная площадь дисплея ММС Калина 2 составляет 7 дюймов. В основе ее работы находится операционная система Windows CE 6. Разработанная специально для магнитол версия имеет приближенные к оптимальным характеристики. Включение устройства занимает несколько секунд. Объем оперативной памяти составляет от 128 до 256 Мб. Прошивка магнитолы Калина 2 значительно улучшила технические возможности аппаратуры. Теперь они следующие:

  • поддержка форматов wav, wma, mp3;
  • 6 запрограммированных оттенков воспроизведения музыкального произведения;
  • на дисплее магнитолы Лада Калина 2 указана информация о композиции и альбоме во время воспроизведения;
  • присутствует возможность воспроизводить видео в формате wmv;
  • мультимедийная система поддерживает максимальное разрешение видео на уровне 320*240 пикселей;
  • допускается воспроизведение видеофайлов иных форматов, но для этого придется использовать конвектор;
  • наличие FM-радио;
  • поддержка карт micro SD;
  • прошивка магнитолы Лада дает возможность просматривать изображения, сохраненные в форматах bmp, gif, jpe, jpg, jpeg;
  • максимальный размер фотографии не ограничен, однако если он превышает 2 Мб, то прошивка мультимедиа Калина будет его открывать от 2 до 10 секунд.

Куда смотреть?

Камеру выбрали — переходим к принима­ющим устройствам, показывающим картинку с видеокамеры. Таковым может быть даже видеорегистратор, имеющий вторую (заднюю) камеру и выводящий изображение с неё на свой дисплей. Только разглядеть что-либо на столь маленьком экране очень трудно.

Другое дело, когда картинка выводится на мультимедийное устройство формата 2 DIN (штатное или установленное дополнительно). Оно обычно оборудовано дисплеем с диагональю шесть-семь дюймов и позволяет подключить камеру заднего вида. Остается обеспечить подачу сигнала на это устройство, а также сообщить ему, что задний ход включен.


Зеркало с экраном крепим на штатное, а приемник радиосигнала прячем под фонарем освещения салона.

Зеркало с экраном крепим на штатное, а приемник радиосигнала прячем под фонарем освещения салона.


Радиомодуль-передатчик разместили под обивкой двери.

Радиомодуль-передатчик разместили под обивкой двери.


Другой вариант установки камеры — за стеклом. Хороший обзор ей обеспечивает длинный дворник (400 мм, длиннее штатного), а от запотевания спасает обогрев стекла.

Другой вариант установки камеры — за стеклом. Хороший обзор ей обеспечивает длинный дворник (400 мм, длиннее штатного), а от запотевания спасает обогрев стекла.

В продаже предлагают и отдельные мониторы с экраном диагональю не более пяти дюймов, которые крепятся на панель приборов. Но у современного автомобиля передняя панель и так напичкана оснащением. Поэтому представляется интересным другое решение, достаточно недорогое (и компактное): можно использовать зеркало заднего вида с монитором, оживающим только при подаче питания и видеосигнала.

Нужно соединить два устройства видео­кабелем. Занятие это достаточно хлопотное, поскольку кабель придется проводить через подвижное соединение — открывающуюся дверь или крышку багажника. Рекомендуем прокладывать кабель под обивкой крыши: это гораздо проще, чем пробираться вдоль порогов автомобиля, где нештатный кабель, возможно, будет подвержен перетиранию.

Более удобное решение — передать изображение по радиоканалу. Приобретаем так называемый радиомодуль. Питание, как и видеосигнал, он получает с камеры и транслирует его на радиочастоте на принимающий прибор, который выдает сигнал на дисплей. Радиомодуль обойдется тысячи в полторы, но сэкономит время при установке.


Для обеспечения правильного угла обзора пришлось подложить резиновый клин. Зато теперь камера видит всё.

Для обеспечения правильного угла обзора пришлось подложить резиновый клин. Зато теперь камера видит всё.


Чтобы не сверлить кузов, устанавливаем камеру в дополнительный стоп-сигнал.

Чтобы не сверлить кузов, устанавливаем камеру в дополнительный стоп-сигнал.

Как выбрать камеру заднего вида

КЗВ оснащены только Лады Весты отдельных топовых комплектаций. Если ее на вашем авто нет или же имеющаяся требует замены, вы можете приобрести подходящую технику в магазине и самостоятельно установить. КЗВ устанавливается на место плафона фонаря подсвечивающего номерной знак. Это однако не означает, что после установки девайса автономер будет хуже освещен. Дело в том, что стандартная задняя камера для Лада Веста имеет в комплекте подсветку для номера.

Существенное преимущество штатных устройств перед универсальными заключается в отсутствии необходимости просверливать в кузове авто какие-то дополнительные отверстия для установки. И переживать о том, что камера может не вписаться во внешний облик машины и будет попадаться на глаза ворам.

Обратим внимание на совместимость с дисплеем

Если вы собрались обзавестись нештатной камерой для Лады Веста (например, по причине дороговизны штатных), прежде всего вам нужно произвести с помощью линейки измерение размеров плафона подсветки автономера

Также надо обратить внимание на метод крепления. Бывают различные варианты: на винтах, на защелках, комбинированные и проч

Вместе с тем надо учитывать совместимость камеры и дисплея. Корректная работа возможна только при условии, что у них совпадают системы цветности PAL или NTSC. В противном случае видео будет черно-белым и с помехами.

Что нужно знать про параметры камер заднего вида

Автомобильные КЗВ подразделяются на две основных разновидности по типу светочувствительного сенсора: с сенсором CMOS и CCD. CMOS камеры отличаются невысокой стоимостью и низким энергопотреблением. В то же время у них низкая светочувствительность (от нее зависит качество изображения в условиях слабой освещенности), посредственная контрастность и довольно ощутимый уровень тепловых и структурных шумов.

Также имеет смысл обратить внимание на такие параметры камеры, как:

  • угол обзора (оптимальный 170 градусов);
  • минимальная освещенность (говорит о возможностях камеры работать в сумерках или темноте – диапазон от 0,01 до 1 лк – чем меньше, тем лучше);
  • разрешающая способность матрицы (в Мпикс);
  • присутствие ИК-подсветки (подсвечивая, улучшает качество изображения ночью);
  • наличие зеркального отображения (чтобы изображение на дисплее было как в зеркале заднего вида);
  • диапазон рабочих температур (минимальная и максимальная температуры, при которых система может нормально работать);
  • пыле- и влагозащищенность.

Поскольку располагается парковочная видеокамера в месте, уязвимом для внешних воздействий, последний параметр немаловажен. На уровень защищенности от пыли и влаги указывает код IPxx, первая цифра которого отражает степень защиты от пыли, вторая – от влаги.

На рынке распространены камеры трех типов

Вид

Характеристики

IP66 защищенные от пыли и водяных струй;

IP67 выдерживают пыль и кратковременное погружение в воду;

Лада Гранта — установка камеры заднего вида

В силу того, что была приобретена 2-DIN китайская магнитола, сподобился установить камеру заднего вида. В комплекте с магнитолой шла камера заднего вида, которую нужно было крепить снаружи на дверь багажника. Тянуть «километры» проводов по крышке багажника, задней стойке, разбирать потолок, боковины багажника было лень, поэтому, полазив по интернету, нашёл камеру, которая врезается в бампер, как датчики парктроника (до фонарей заднего хода гораздо ближе). Установка в бампер, такая же, как и при установке парктроника, инструкция тут. Фреза подходящего размера идёт в комплекте. В лифтбеке два фонаря заднего хода, поэтому камеру подключил ко второму (к первому подключен парктроник). В комплекте с камерами были провода. Схема подключения:


схема подключения

Разъём Р2 — красный провод к + лампы заднего хода, чёрный — масса.

Сигнальный провод от камеры к магнитоле (который с разъёмами «тюльпан») имеет ещё один дополнительный красный провод Р3. Это питание магнитолы для вывода изображения с камеры. Один конец цепляем к тому же + фонаря заднего хода, второй к 9 пину разъёма магнитолы (красная точка на ISO разъёме магнитолы). У меня с рождения в автомобиле была аудиоподготовка, но этого провода в колодке не было. Вытащил проводок из колодки, которая шла в комплекте с магнитолой, вставил в колодку ISO автомобиля. Провод кинул под ковром, тюльпан подключается к разъёму CAMIN на магнитоле.


подключение

Вот что получилось на экране


внутри

Вот так это выглядит снаружи


снаружи


снаружи2

Камера заднего вида автоматически включается при включении задней передачи, так же автоматически выключается. Если при этом включена музыка или навигация — это выключается, потом, при отключении камеры, соответственно, включается. Неприятная особенность — ночью, при движении в узком пространстве, всё равно нужно смотреть по зеркалам, светящийся экран магнитолы, от включенной камеры, ослепляет. Нашёл решение: включаем сначала радио или музыку, на работающей музыке принудительно тушим экран кнопкой в правом верхнем углу ( у магнитолы есть функция, перевода на дневную, ночную яркость (между которыми разницы почти нет) или выключение экрана), включаем задний ход — изображение с камеры не выводится и можно спокойно двигаться по зеркалам. Как быстро камера будет загрязняться при таком местоположении — пока не знаю, но, думаю, протереть камеру не большая проблема. Зато камера стоит точно по центру авто и изображение никуда не смещено.

Установка камеры заднего вида

на Лада Гранта, Калина, Приора и Веста

Тяжело представить современный автомобиль без камеры заднего вида. Не много помощи людям которые ищут как установить камеру заднего вида на. АвтоВАЗ это понимает, поэтому оснащает «люкс» комплектации Лада Веста таким аксессуаром. Далее рассказывается, как установитькамеру заднего вида на «Гранту» лифтбек и подключить ее к штатной магнитоле (ММС), но подобная инструкция подойдет и для других автомобилей Лада.

Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора и Веста имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. Как подключить камеру заднего вида на магнитолу. Как установить турбину на но если вы решили установить стоящую турбину на ВАЗ, 2107 ,2110. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Основные неисправности

К основным неисправностям, с которыми можно столкнуться, используя камеру, относятся:

  • Загрязнение (особенно межсезонье или зима). Дороги очень грязные, и это факт – помимо того, что днище собирает чуть ли не всю грязь с земли, отдельные капли доходят до видеокамеры. Так что перед поездкой стоит ее протереть, а если сама поездка выдалась долгой, придется почистить девайс сразу перед парковкой. Из-за грязи изображение будет мутным, так что парковаться придется «по старинке».
  • Неправильное подключение – «диссонанс» с парктроником или отсутствие изображения. Придется проверять все соединения, чтобы они соответствовали схеме подключения.
  • Механическое повреждение проводов. Чуть ли не всегда самые уязвимые части проводов требуется изолировать, закрывая их от воздействия движущихся частей. Позаботьтесь об этом, используя изоленту.

Подключение камеры заднего вида своими руками калина – Альтаир и К

Форум: Камера заднего вида – Lada Kalina 2 – клуб автовладельцев Калины второго поколения

ММС 2190 и подключение камеры заднего вида – бортжурнал Лада Гранта F1 DRIVE2

Подключение камеры заднего вида на калину

Подключение камеры заднего вида на калину

Как подключить видеорегистратор приора

Установка камеры заднего вида на ладу гранта – Онлайн курсы

Про внедорожники, кроссоверы, джипы и пикапы 2016-2017 » Тесты внедорожников

Как сделать самому камеру заднего хода – Новости, обзоры, ремонт

Подключение фаркопа схема калина

Камера заднего вида в автомобиль своими руками

Установка камеры заднего вида – бортжурнал Mazda Familia Красная Японка ? ? ? ? ? ? ? ? DRIVE2

Камера заднего вида ремонт своими руками

не могу подключит камеру заднего вида на бочку

Камера заднего вида подключение своими руками

Камера заднего вида подключение своими руками

Схема подключения камеры заднего вида через реле

Как подключать камеру заднего вида

Схема подключение камеры заднего – Навигаторы с камерой заднего вида – двойная

Как сделать самому камеру заднего хода – Новости, обзоры, ремонт

Потратил кучу времени на то, чтобы найти более менее похожую на штатное устройство камеру для Калина 2. Хотел чтобы камера стояла в фонаре подсветки номера.

Поискав на aliexpress обнаружил приятное совпадение, на нашу калину подходит камера от туарега 🙂 стоила она 20 баксов. Искать можно как «rear view camera touareg».

У них примерно совпадают размеры посадочного гнезда.

Камера заднего вида для Калина 2

У меня комплектация Люкс, поэтому я подключу камеру к стандартной ММС. Для подключения так же понадобится вот такой переходник на mini iso, который идет в комплекте с ММС.

Переходник mini iso

Стоил он примерно 5 долларов. Но для подключения на штатную ММС из коробки, он к большому моему сожалению, не подходит. нужно переставлять один pin. Не думал что это такой адский геморой его снимать (не смог найти чем подцепить усики). Поэтому раcшатав гнездо шилом тупо протолкнул pin наружу с помощью отвертки и плоскогубцев.

Доработка mini iso

Если вы знаете где достать такие пины, то берите их крепите к ним провода от камеры на прямую и подключайте к ММС. Так будет проще. Кроме того в комплектации люкс, это колодка идет с завода в сборе.

После доработки должно получиться так:

mini iso наружная сторона

mini iso внутренняя сторона

Я решил не обрезать второй провод, в моем случае красный. На самом деле достаточно было одно провода.

Для установки камеры в машину вам понадобится снять обшивку крышки багажника. Про нее я писал ранее Устранение сверчков крышки багажника в статье описано как снять обшивку. Так же потребуется снять саблю (накладку в которой установлены фонари подсветки номера). Она закреплена с помощью 4 болтов. По моему на 13. Для снятии накладки вам потребуется помощник, одному работать с саблей будет не удобно.

Снимаем накладку, выбираем фонарь вместо которого будет стоять камера, снимаем его и немного растачиваем пластик вокруг крепления. Это нужно для того чтоб камера встала без зазора.

Расточенная накладка крышки багажника калина 2

Вот причина по которой требуется расточка — круглые гнезда под саморезы:

Камера заднего вида калина 2

Как выглядит камера с другой стороны:

Камера заднего вида калина 2

Ставим камеру в подготовленное гнездо. Для этого вам понадобится либо болт с большой шайбой или 2 самореза с кусками пластмассы. Я пошел по второму пути. Получилось следующее:

Камера установлена в накладку

Провод питания подсветки я прикрепил вместо стандартного фонаря в штатный штекер, разъем легко снимается, крепим провода и ставим обратно. Видео провод пускаем рядом с замком крышки багажника.

Получается примерно следующая картина:

К сожалению я спутал провода фонарей и навесил камеру на другой фонарь, который не собирался менять. Не повторяйте моей ошибки 🙂 Разбирать разъем снова я поленился.

Лада Приора Седан 3.0 turbo AWD =) › Бортжурнал › Камера заднего вида. Отчет

Ну вот, не набралось в прошлом посте достаточно лайков и каментов, пришлось бороться с ленью в одиночку =)

Итак, камера был заказана с ибея. На приорах мест для камеры не предусмотрено производителем, в мире машина малоизвестная, так что на ибее камер специально для приор нет. Есть куча вариантов камер, которые вставляются в штатные места плафонов освещения номерных знаков. Но как я уже говорил, машина в мире малоизвестна и китайцы под нее камеры не делают. Так что пришлось покупать камеру «на глазок», с расчетом на то что с установкой камеры еще придется повозиться.

Меня долго мучали вопросы типа «как поставить?», «как бы так чтобы скрытнее?» и «как бы так чтобы все было видно?». Но все они отпали сами собой как только я обратился к товарищу, у которого руки прямые и растут откуда надо. Буквально за часик-полтора он мне все сделал (за что ему зур рахмат). И вот как он придумал.

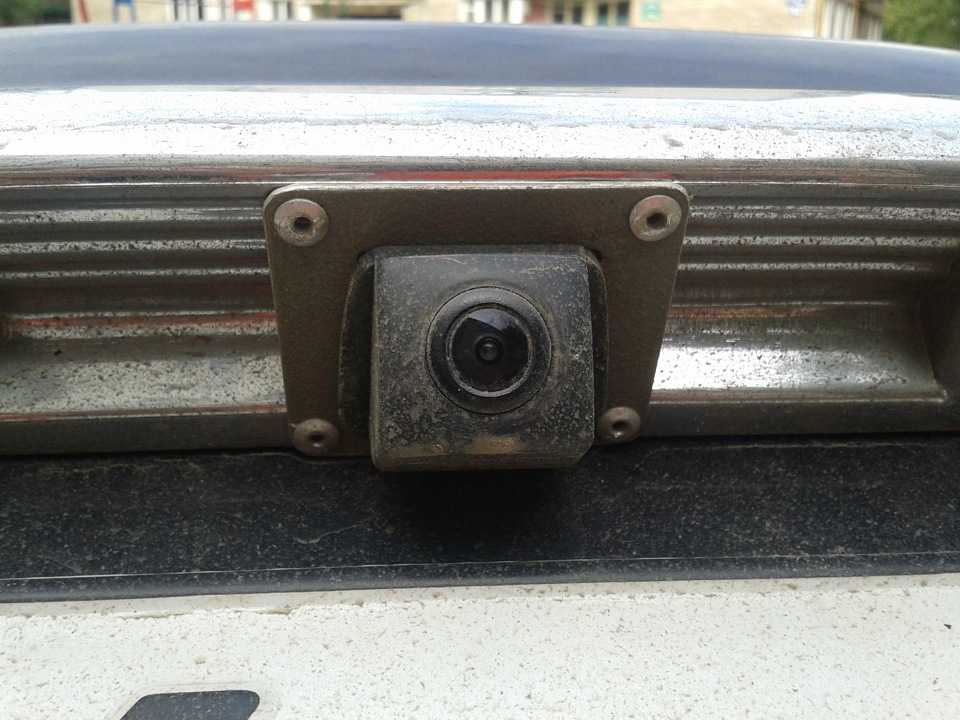

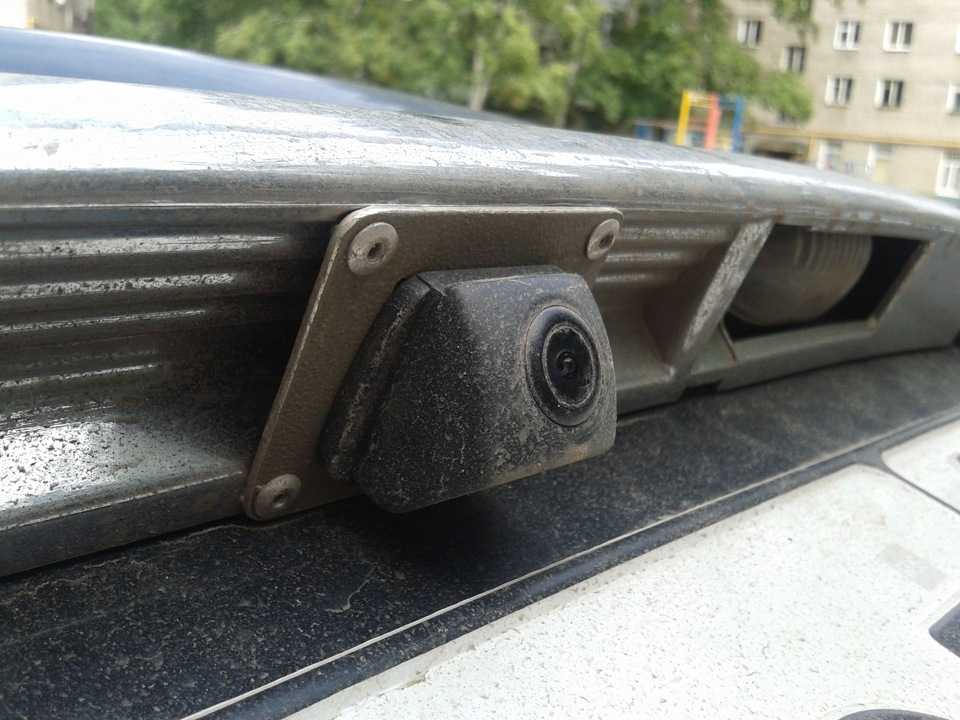

Камера устанавливается на полочку из латуни. Полочка из латуни крепится к сабле на багажнике четырьмя заклепками (антивандальное исполнение). Кроме того, в багажнике выпиливается дырка для проводов камеры, и провода вместе с дыркой закрываются герметиком. Получается быстро и практично. То что там творится под саблей обычно не видно, так что ИМХО стараться там навести красоту — это излишество.

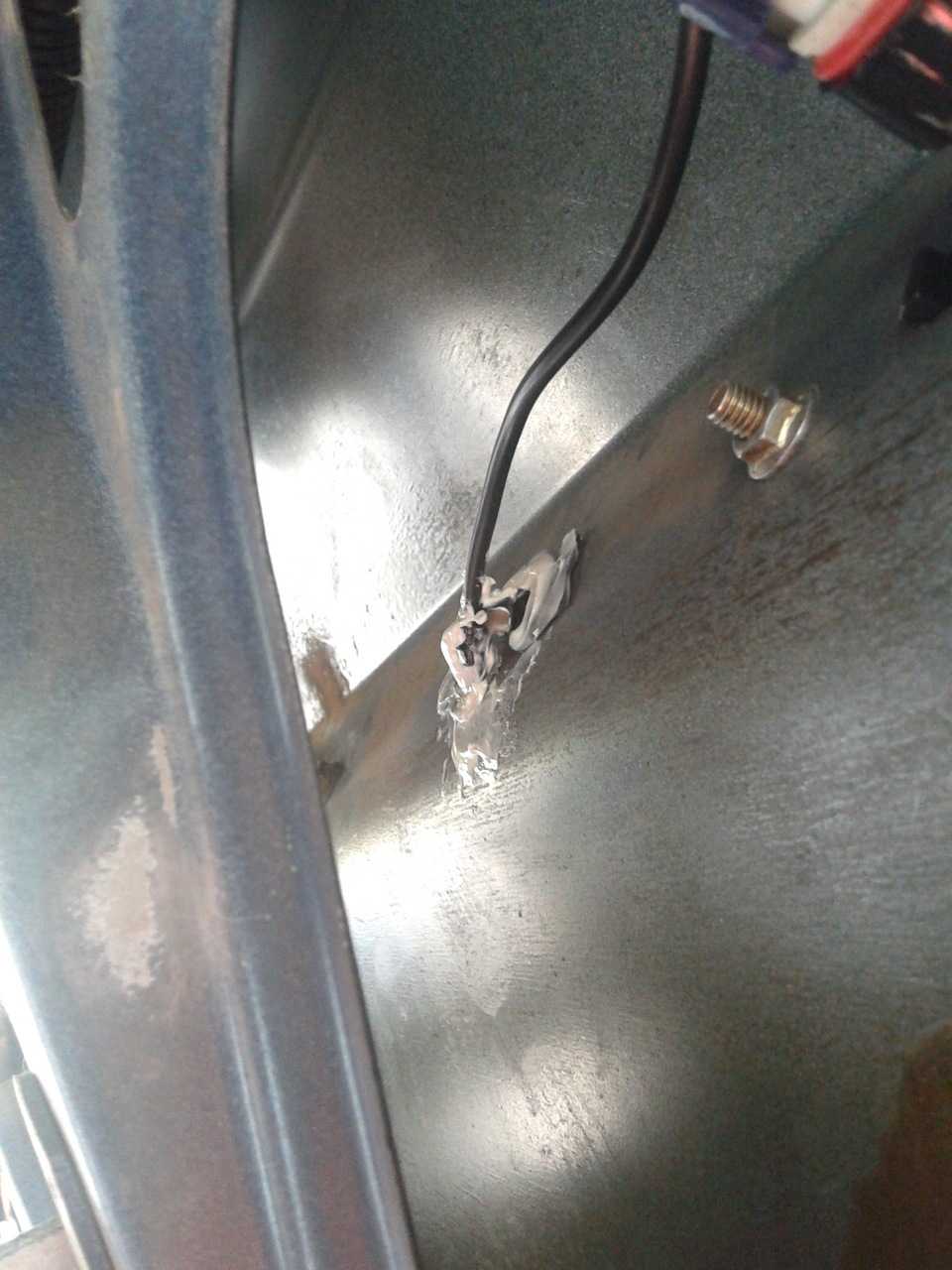

Не открою секрет, если скажу, что питание камера берет от провода фонаря заднего хода. Для передачи видеосигнала я не стал брать родной кабель из коробки, а взял имевшийся под рукой хороший видео-кабель с нормальным экранированием (скажу наперед — помех я ни разу не видел, так что нужен хороший кабель или пойдет простой — не знаю). Кабель с видео я проложил по борту автомобиля, под порогами.

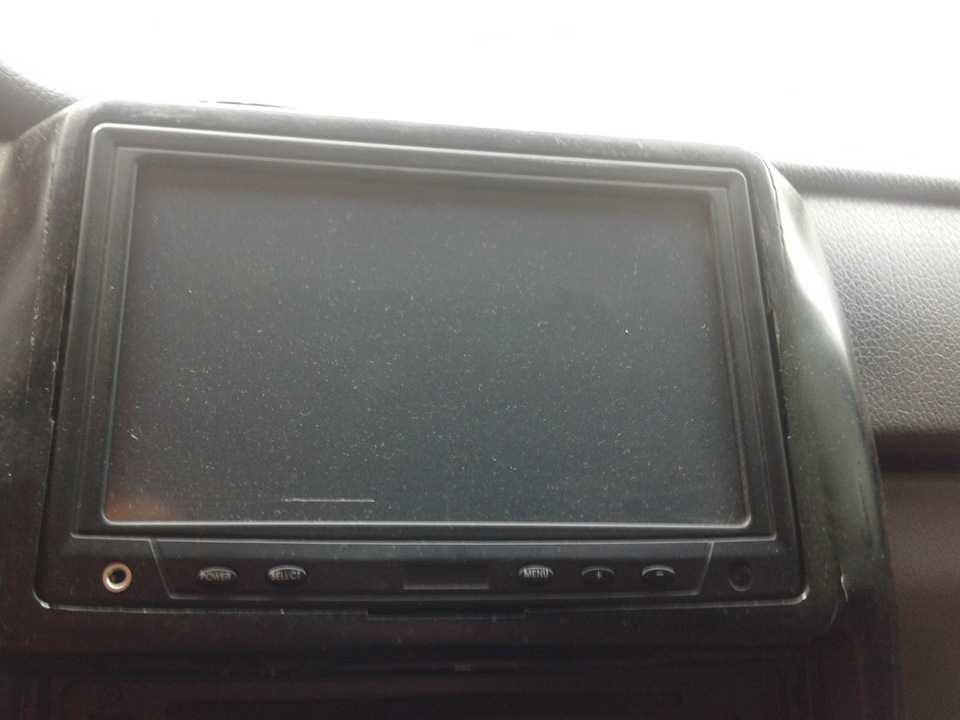

К монитору видеокабель подключается достаточно просто — у монитора уже есть соответствующий вход. Остается только «научить» монитор понимать, когда надо включаться и показывать картинку с камеры, а когда нет.

Конкретно у моей модели монитора предусмотрены два провода питания (красный и черный) и еще один провод (синий), при подаче напряжения на который форсируется подача картинки на экран с дополнительных видеовходов, к одному из которых камера и подключена. Я нашел в колодке проводов, идущих к задней части машины от торпедо по полу, тот провод, который отвечает за включений фонарей заднего хода, и соединил его с синим проводом монитора. Таким образом, монитор «знает», когда ему показывать картинку с камеры.

Если подать напряжение на силовые провода монитора (красный и черный), то он сначала включается, проверяет наличие картинки на входе по умолчанию (я поставил по умолчанию вход VGA от компьютера), и если картинки нет, то уходит в спячку. Как только на входе по умолчанию появляется картинка, монитор начинает отображать ее. Естественно, в режиме спячки монитор потребляет какое-то количество тока. Следовательно, постоянно держать включенным монитор нельзя.

Чтобы монитор когда надо выключался полностью («ломай меня полностью» =)) и когда надо включался, я соединил его питание с аккумулятором через реле, которое работает от зажигания. Поворачиваешь ключ зажигания — реле включается и запитывает монитор от аккумулятора. Вытаскиваешь ключ — реле размыкается и монитор остается без подпитки. Схема предельно проста, приводить здесь не буду.

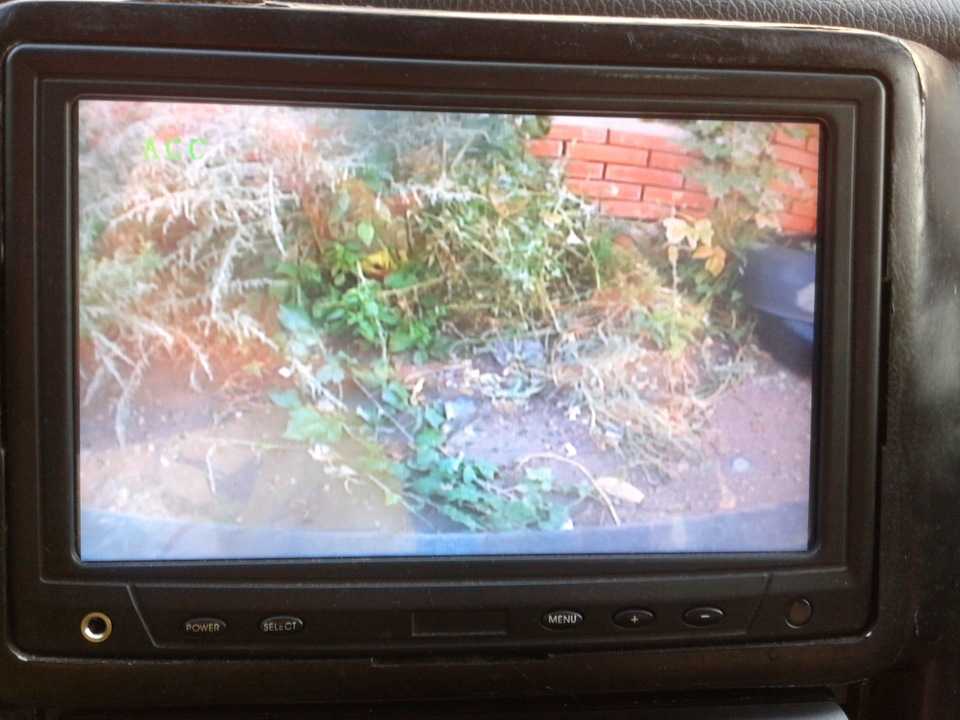

Вот пример работы всей системы.

Ночь, освещение — только стопы и задний ход

Справа бордюр, темная часть это мокрый асфальт, светлая часть — сухой, блик от проезжающей машины

Поэтапная установка камеры заднего вида – инструкция

  • Затяните ручник, снимите минусовую клемму с аккумулятора.
  • Откройте багажник.
  • Снимите саблю (хромированная деталь над гос.номером), плавно поддевая ее с двух сторон.
  • Сделайте отверстие для видеокамеры по центру – так, чтобы картинка была ровной, не вводила Вас в заблуждение.
  • Поставьте камеру, закрыв отверстия герметиком.
  • Подключите питание: зеленый провод положительный, черный – отрицательный. Так можно подпитаться к лампам заднего хода.
  • Провода протяните под обшивкой багажника справа или слева по полу салона, а затем заведите под туннель. Подключите их к экрану – к зеркалу, магнитоле или новой медиасистеме.
  • Проверьте работоспособность системы, если нужно – выполните настройку экрана.

Производители и цены

Можно назвать два варианта, где покупаются камеры для Лада Приора:

  1. Местные магазины;
  2. Зарубежные магазины с доставкой по почте.

Для Приоры подойдут следующие устройства:

  • SHO-MECA-6184LED – 1400 рублей.
  • SHO-MECA-2024 – 640 рублей.
  • Xiaomi 70 Mai HD Reverse Video Camera – 1 500 рублей.
  • Vizant RMCM-07 BOX – 820 рублей
  • Auto-expert VC-204 – 2 500 рублей.
  • Digma DCV-200, 1 220 рублей.

На рынке можно найти немало универсальных предложений – они подходят ко всем автомобилям

Важно учесть специфику расположения камеры и «телевизора»:

  • Камера может быть установлена под саблей или же являться частью новой рамки гос.номера;
  • «Телевизор» может быть встроен в салонное зеркало заднего вида или магнитолу; также возможна установка дополнительного экрана на центральную консоль;
  • Камера может поставляться без экрана для вывода изображения, но с проводами, так что можно реализовать внутри наиболее удобный для себя вариант, чтобы смотреть на экран, не напрягаясь.

Настройка

Штатная мультимедийная система не нуждается в прошивке. Достаточно запустить функцию заднего видеообзора с помощью специальной программы. Если владелец авто устанавливал камеру вида своими руками, придется выполнить следующие действия:

  1. Программу CAM on/off скачивают на флешку посредством подключения к компьютеру. Накопитель вставляют в USB-разъем магнитолы.
  2. На экране автомагнитолы нажимают кнопку «Настройки», после чего выходят на рабочий стол. Это обеспечивает пользователю доступ к работе с операционной системой WinCE.
  3. Зайдя в папку «Мои устройства», находят пункт «USB-накопитель». Нажатием кнопки выбора переходят к папке с программой.
  4. Запускают установочный файл, разрешая использование камеры. Меню настроек закрывают.
  5. Включают задний ход и проверяют правильность установки видеосистемы. С помощью соответствующих регуляторов настраивают требуемые параметры.

Волжский автомобильный завод не практикует установку камеры заднего вида на свои автомобили, поэтому данным процессом занимаются владельцы машин. Сегодня мы расскажем как установить камеру заднего вида на Лада Гранта своими руками.

Потребуется:

камера заднего вида, спица (проволока) для протягивания проводов, крестовая отвертка.

Самый простой способ установить камеру заднего вида на Гранту – это закрепить ее на саморезы к бамперу над номерным знаком. Снимать бампер для этого совсем не обязательно. Чтобы протянуть проводку камеры в багажник потребуется снять левую подсветку номера, а затем протягиваем провода через резиновую заглушку, используя длинную спицу.

Снять бампер на Лада Гранта придется только в том случае, если Вы решили установить камеру заднего вида внутри бампера. Такое размещение камеры будет более надежным, но и время на установку будет увеличено.

Напомним, что в предыдущей статье мы рассматривали работу электростеклоподъемников без зажигания на Гранте. Продолжим установку камеры заднего вида на Лада Гранта: проводку камеры прокладываем в салоне под пластиковыми порогами, либо под обивкой крыши, кому как удобнее. В результате провод должен выйти за магнитолой. В комплекте с камерой не было монитора, поэтому мы подключили камеру заднего вида к штатной магнитоле.

Установка камеры заднего вида на Лада Гранта своими руками успешно завершена.

Камера заднего вида не входит в штатную комплектацию автомобиля Lada Granta Liftback, владельцы самостоятельно подключают оборудование. Приобрести аксессуар можно в автомагазине, авторынке, сети интернет. Широкий ассортимент, градация по ценовым категориям, техническим характеристикам.
