Здравствуйте, уважаемые посетители сайта Автопаб. Сегодня будет идти речь о ксеноне, который в последнее время начал пользоваться огромной популярностью. Почему установка ксенона своими руками интересует многих автовладельцев? Секрет очень простой, ксеноновая оптика существенно повышает безопасность управления авто в вечернее и ночное время.

Вы не знаете, как установить ксенон и нужно ли это делать вообще? Тогда ознакомьтесь более подробно с дальнейшей информацией.

Подготовка к самостоятельной установке и подключению ксенона в авто

Произвести замену стандартных лампочек и самостоятельно установить ксенон сможет каждый водитель. При выполнении монтажа главное — руководствоваться рекомендациями производителя и следовать схеме.

Чтобы не испортить лампочки, колбу источника освещения трогать пальцами нельзя.

Если это произойдет, то поверхность с отпечатком надо обработать чистой ветошью со спиртом. Перед выполнением задачи обязательно отключается аккумуляторная батарея. При запуске газоразрядные источники света выдают 23 тысячи вольт напряжения, это будет смертельно для человека.

Что может потребоваться для подключения?

Чтобы быстро поставить газоразрядные источники освещения, понадобится:

  • комплект ламп;
  • канцелярский нож либо ножницы;
  • отвертка с крестовым наконечником;
  • пластиковые хомуты;
  • дрель с фрезой на 25 мм;
  • комплект гаечных ключей.

Схема установки ксенона

Схема установки через реле с питанием от АКБ

Процесс монтажа и подключения осуществляется так:

Сначала производится снятие старых источников освещения, вместо них устанавливаются новые. Для выполнения задачи делается демонтаж пластиковой защитной крышки, установленной на оптических приборах. От галогенок или ламп накаливания отключается электропроводка

Для снятия устройства может потребоваться отсоединение специального фиксатора или зажима.
Газоразрядная лампочка осторожно извлекается из защитной колбы и монтируется в отверстие на фонаре. Если для крепления используется специальный зажим, то его надо зафиксировать

При наличии пружинки электроцепь от газоразрядных ламп необходимо протянуть через этот элемент. После проводка выводится через заглушку в моторный отсек.
Провести электроцепь рядом с АКБ будет проблематично. Батарея обычно загораживает доступ к фонарю, поэтому ее придется демонтировать. После того, как источники освещения будут установлены, выполняется соединение их контактных элементов к блоку розжига.
Затем надо сделать специальные отверстия в заглушках оптических устройств, через них будет прокладываться линия питания. В случае, когда защитный кожух выполнен из резины, для укладки надо воспользоваться ножницами. Если заглушка сделана из металла, то для протяжки через нее провода придется просверлить отверстие. Для этого используется фреза, лучше всего подойдет деталь на 2,5 см.
После выполнения этой задачи подбирается место для установки устройства розжига. Оно будет располагаться рядом с оптическими приборами
Важно, чтобы электроцепь питания была не внатяжку.

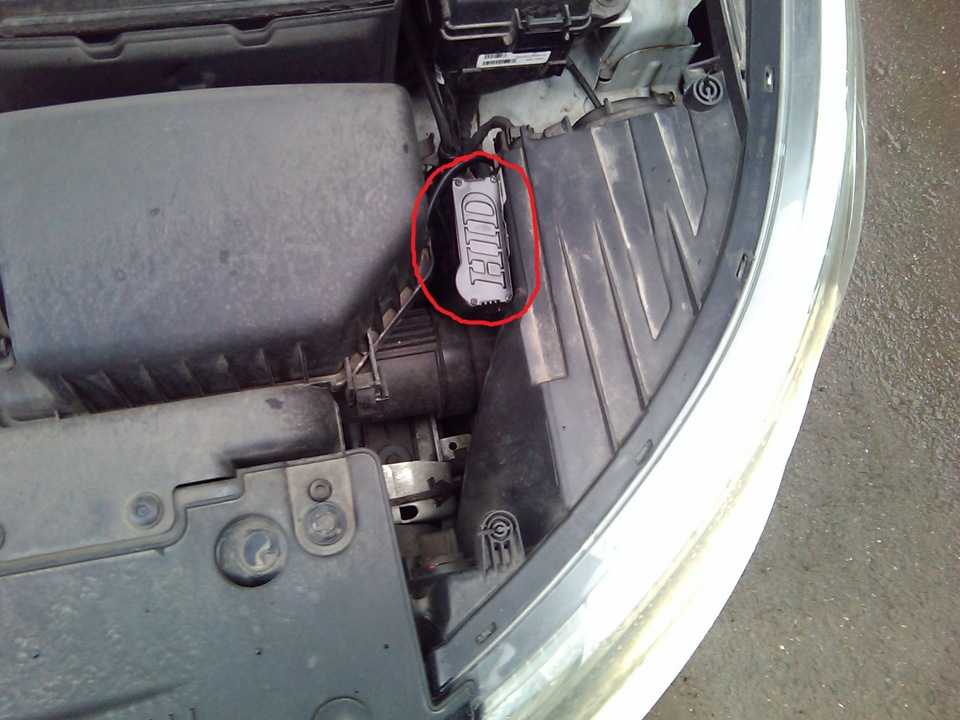

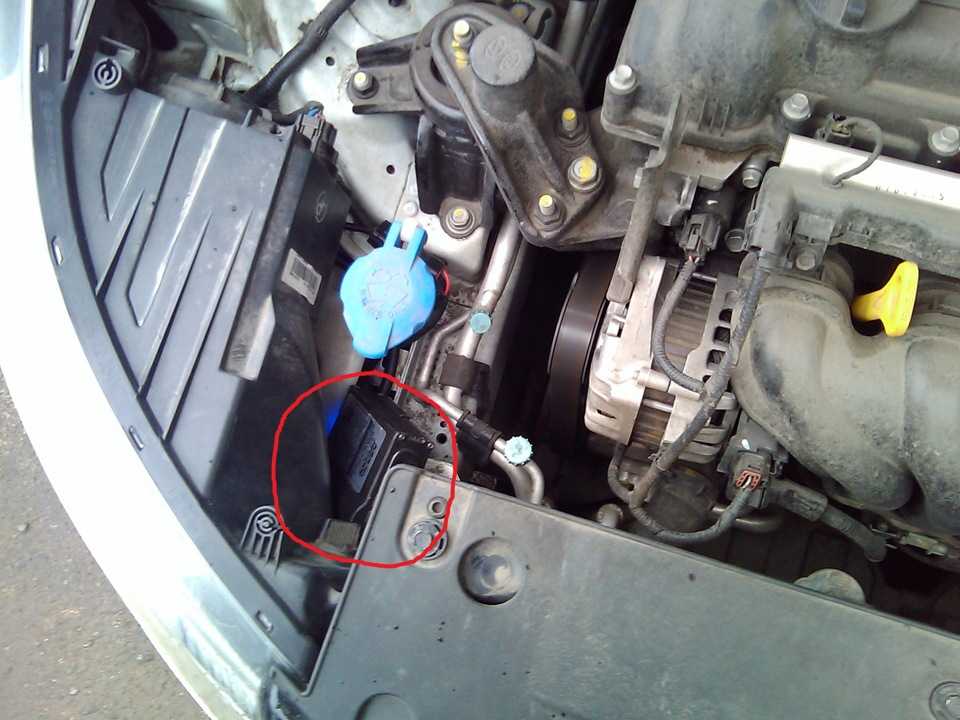

При установке блока розжига рекомендуется подобрать место, где устройство не будет подвержено воздействию высоких температур, влаги, а также грязи. Сами по себе эти приборы обычно загерметизированы, но лучше учесть это правило
Если такого места под капотом нет, то устройство надо обмотать скотчем либо изолентой, это позволит частично увеличить его безопасность. Фиксация блока осуществляется посредством пластиковых хомутов либо скотча.

Схема подключения ксенона

Подробнее о том, как подключить ксенон:

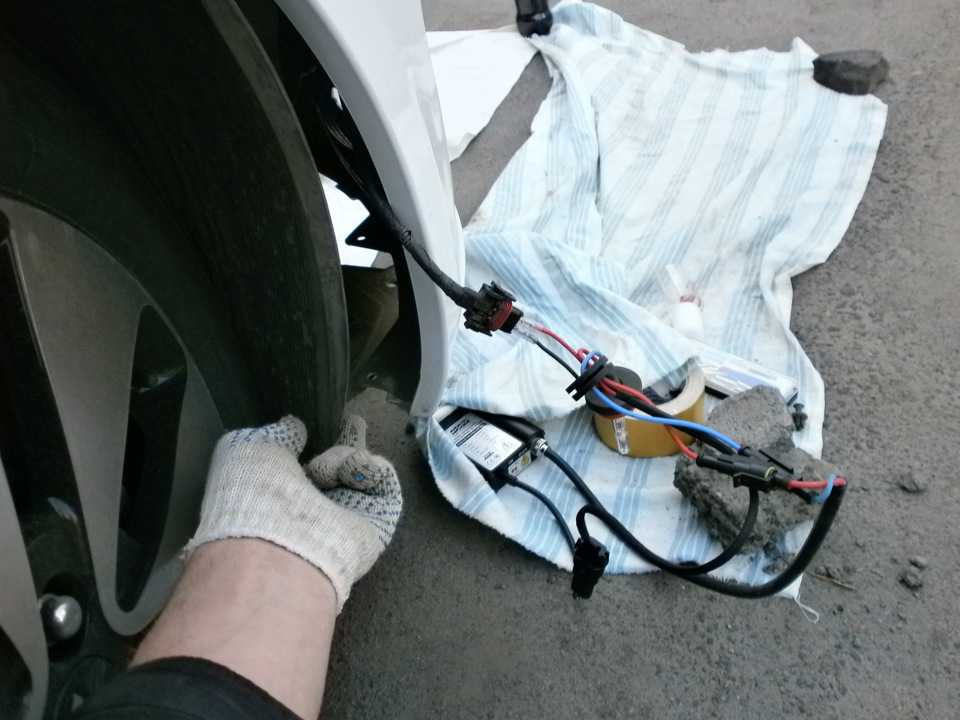

  1. Выполняется соединение источников освещения с блоком розжига. Каждая электроцепь имеет определенную цветовую маркировку, подробная информация о подсоединении указана в схеме.

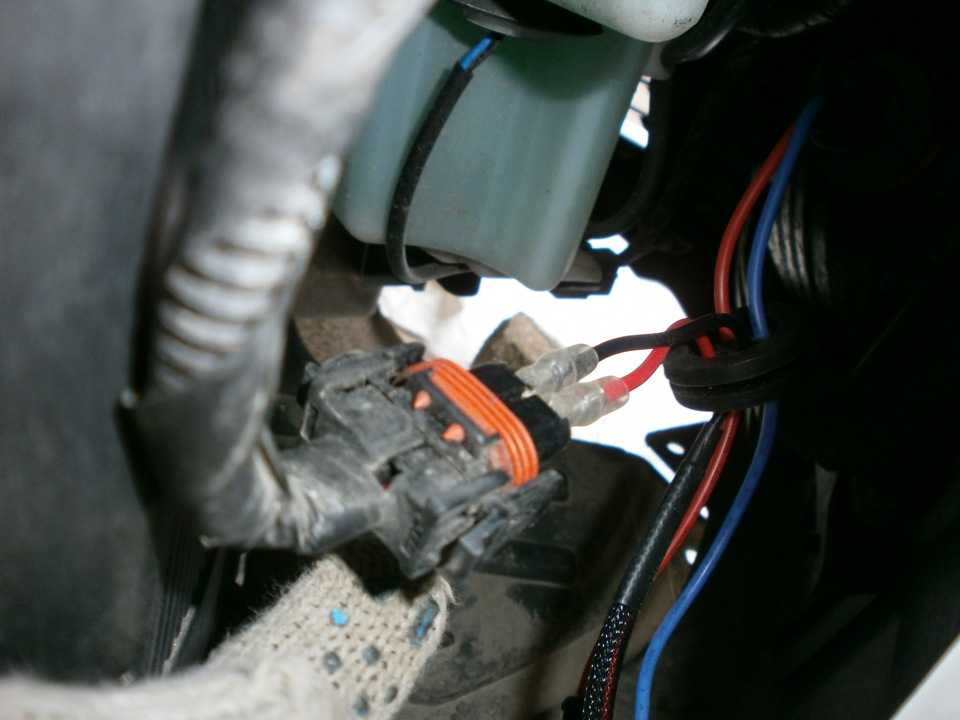

  2. Затем сам блок соединяется со штатной системой проводки. Чтобы выполнить эту задачу, одна линия от устройства идет к колодке, где был подключен старый источник света.
  3. Аналогичным образом выполняется подключение второго фонаря. Сначала он соединяется с блоком розжига, а затем с электропроводкой машины.
  4. Фиксация электроцепей осуществляется посредством пластиковых хомутов. Если отрезок провода будет большой, рекомендуется его скрутить в кольцо.

Схема подсоединения ксенона к штатной проводке

ксенона в противотуманки

Для установки ксенона в противотуманные фары лучше всего подойдет ксенон с цветовой температурой 4300 и 5000К, так как он лучше всего показывает себя на мокрой дороге и в тумане.

Зачастую противотуманные фары находятся под главным светом, поэтому для их установки сначала необходимо снять бампер. Можно просто открутить болты, которые крепят арки передних колес и боковые стороны бампера.
Далее отключаем штатные противотуманки от питания, достаем старые лампочки и вставляем ксеноновые. Помните о том, что нельзя касаться колбы ксеноновой лампы руками (можно использовать перчатки). После этого подключаем ксеноновую лампу к питанию противотуманок и к блоку розжига.
Лучше сразу проверить работоспособность системы. Заведите автомобиль и проверьте, светит ли одна противотуманка.

Установка ксенона в ПТФ и проверка работоспособности ламп перед окончательной установкой.

Вторая лампа устанавливается абсолютно аналогично. Схема подключения ксенона в противотуманках такая же, как и при подключении ксенона в главных фарах. Теперь необходимо установить блоки розжига. Из наиболее популярных мест установки можно отметить пространство под передним бампером и под капотом. Крепятся они с помощью двустороннего скотча, хомутов или специальных креплений (если они были в комплекте). Старайтесь выбрать наиболее защищенное место.

А вот собственно и результат.
Возможно, вам будет интересно посмотреть видео по установке ксенона в противотуманные фары Лады Приоры.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Хитрости

Многим, особенно начинающим водителям, кажется, что инспекторов ГИБДД очень трудно обмануть. Однако это не так. Рассмотрим, как переделать фару под ксенон.

Необходимо приобрести две фары с температурой на 3 тыс. – 4 тыс. K. При этом нужно понимать, что на оптике маркировка должна полностью соответствовать этому параметру. Далее следует заменить фару или поставить на нее линзы. Благодаря последним свет не будет рассеиваться, а яркость уменьшится. Соответственно, линза скроет и форму лампы, и ее маркировку от назойливого инспектора. Даже самый профессиональный ГИБДД работник не сможет понять, какая маркировка по ГОСТу установлена на автомобиле.

Также нужно вспомнить и о блоках розжига. Его желательно вообще спрятать подальше. Однако профессионалы замечают, что, к сожалению, если сравнивать с галогеновым светом, добиться яркости большего уровня не получится. Не стоит забывать о наклейках на фары под ксенон.

При смене подобного освещения на ксеноновое, нужно убедиться, что инспектору ГИБДД будет не к чему придраться. Иногда стирается маркировка. Особенно на пластмассовых фарах, которые сейчас очень популярны на рынке. Если подобное произошло, лучше иметь при себе фотографию, где хорошо будет видна маркировка фары под ксенон.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона.


Контакты реле ДХО подключают так:

  • 30 – на плюсовые выводы светодиодных модулей;
  • 85 – на плюсовой провод к габаритам;
  • 86 – на любой вывод геркона;
  • 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется.


Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.
