Как установить противотуманки на приору: выбор, установка и настройка

Штатные противотуманки на Priora: стоимость, артикул

Автомобилестроительная компания АвтоВАЗ на свои Лада Приора осуществляет подключение туманок, если это предусмотрено комплектацией, производства «Автосвет» (город Киржач) и Бош. У них имеется отличие. На целых 40-процентов установочная глубина туманок Бош больше, чем у аналогичной продукции производства компании из Киржача. В комплектации «Люкс» обязательно стоят противотуманные фары от Бош, а от «Автосвет» устанавливают в стандартные комплектации. Всего есть 2 варианта комплекта – для дорестайлинговой Приоры и для послерестайлинговой модели. Чем они отличаются? Точкой установки и формой самих фар. Кроме всего прочего фары можно купить отдельно или в комплекте.

Для Лада Приора:

  • Комплект фар Бош имеет артикул 21700-3743010-54. Стоимость комплекта варьируется в диапазоне 1.6-1.9 тыс. росс. руб. Стоимость одной фары составит порядка 900 руб.
  • Комплект туманок «Автосвет» стоит 700-800 росс. руб. Артикул 21700-3743010-52. Одна фара обойдется покупателю ориентировочно в 500 руб.

Для Лада Приора 2:

  • Комплект туманок Бош стоит 1-1.2 тыс. росс. руб. Артикул: 21700-3743010-50. Покупателям одна фара примерно обойдется в 600 руб.
  • Комплект фар «Автосвет» имеет артикул: 21700-3743010-53. Стоимость комплекта варьируется в диапазоне 800-900 росс. руб. Стоимость одной фары составит порядка 500 руб.

Плюс к этому вам потребуется купить специальный комплект проводов или так называемый монтажный набор, без которого установка птф невозможна. В этом самом комплекте идет реле и кнопка. Стоимость набора составляет порядка 600 росс. руб.

Установка ПТФ на ВАЗ-2110

Определяемся с местом установки фар: в отверстия низа бампера либо на небольшой кенгурятник, который устанавливают перед бампером. Выбираем ПТФ. Для ВАЗ-2110 существует 2 вида противотуманных фар: прозрачные (светят пятнами) и рифленые (рассеивают свет, они лучше). Приобретаем комплект для установки: кнопку и индикатор для нее, провода, реле, клеммы, разъем, а также пластиковые рамки и колодки для фар.

Устанавливаем ПТФ на бампер ВАЗ-2110 и подсоединяем к ним проводку. Один провод от фар подключаем на «массу», а второй протягиваем до блока реле. Снимаем приборную панель и щиток приборов ВАЗ-2110.

От контакта «9» кнопки включения фар проводим провод до блока реле. Открываем блок. Отсоединяем от него разъемы Ш1 и Ш2. К контактам колодки реле (из установочного набора) подсоединяем:

  • к «85» – провод от кнопки;
  • «30» – контакт «3» разъема Ш1 блока;
  • «87» – «5» разъема Ш1;
  • «86» – «4» разъема Ш2.

Затем соединяем «1» Ш1 с проводом левой ПТФ, а «6» Ш1 – правой фаре. Колодку реле крепим к задней стенке блока.

Подсоединяем остальные контакты кнопки включения фар:

  • «10» – к «58R» разъема переключателя освещения;
  • «7» – к массе и индикатору включения противотуманных фар;
  • «9» – к другому контакту индикатора ПТФ;
  • «6» – ­к выключателю освещения приборной панели.

Контакт «30» переключателя внешнего освещения должен быть подключен к +12 В. Устанавливаем приборный щиток, кнопки и козырек комбинации приборов на место. Ставим кнопку включения ПТФ в корпус приборной панели.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
Проверяем одинаковое ли давление в колесах.
Мерим расстояние от середины фары до асфальта (земли).
Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

https://youtube.com/watch?v=vOFgTINiFVo

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

http://enginehack.ru/ustanovka-ptf-na-prioru/http://vaz-remont.ru/ustanovka-protivotumanok-na-lada-priora-poshagovaya-instrukciya/http://priorik.ru/lajfhak-ptf-na-prioru-ustanovka-nastrojka-instrumenty/http://avtozam.com/vaz/lada-priora/ustanovka-i-podklyuchenie-protivotumanok/http://mylada.net/remont/ustanovka-protivotumannyx-far-na-priore.html

Схема подключения противотуманок

Если замена противотуманок уже была произведена, и теперь вы хотите заняться их подключением, то для начала вам необходимо зафиксировать их переключатели на передней панели автомобиля. Для этого нужно:

  • Снять декоративную панель, которая заслоняет рулевую колонку (развернуть все замки на девяноста градусов);
  • Ликвидировать заглушку, расположенную рядом с часовым оборудованием (под ней вы увидите как раз те контакты, к которым нужно будет подключить фары);
  • Соединить контакты меньшей длины с одноцветными проводами. Аналогичную операцию также нужно будет провести с системой обогрева стекол.

Схема подключения ПТФ

Как правило, в любом комплекте противотуманных фар для приоры содержится подробная схема их установки подключения, а потому справиться с этой задачей под силу любому автомобилисту, который внимательно ее прочитает. Если вы хотите подключить проитвотуманные фары к монтажному блоку, то вам предстоит монтаж реле типа К-10, а также замена или монтаж предохранителей (две штуки).

Установка противотуманных фар на Приоре

Противотуманные фары необходимы в условиях плохой видимости: туман, сильный дождь. Их главной особенностью является распределение светового потока над дорогой и по краям, что существенно улучшает видимость в непогоду.

В базовой комплектации Приоры не предусмотрено наличие противотуманных фар. Их следует установить для увеличения безопасности движения на дороге. Противотуманки улучшают видимость не только водителя, на чьем автомобиле они установлены, но и всех остальных участников дорожного движения.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине. Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно.

Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
Проверяем одинаковое ли давление в колесах.
Мерим расстояние от середины фары до асфальта (земли).
Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

Итог

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

mylada.net

Видео «Как самостоятельно произвести монтаж ксенона в противотуманки Приоры?»

Если вам интересно, как установить ксеноновые лампы в противотуманные фонари автомобиля Лада Приора, то подробная инструкция по этому процессу представлена на видео ниже (автор — Сергей М).

http://enginehack.ru/ustanovka-ptf-na-prioru/http://mylada.net/remont/ustanovka-protivotumannyx-far-na-priore.htmlhttp://vaz-remont.ru/ustanovka-protivotumanok-na-lada-priora-poshagovaya-instrukciya/http://priorik.ru/lajfhak-ptf-na-prioru-ustanovka-nastrojka-instrumenty/http://avtozam.com/vaz/lada-priora/ustanovka-i-podklyuchenie-protivotumanok/

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

  1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
  2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
  3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
  4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
  5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
  6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
  7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

1. Откройте капот и отключите АКБ, после чего выкрутите крепления бампера и демонтируйте его.

2. Затем демонтируйте пластиковые заглушки, а вместо них установите противотуманки и подключите их.

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

  1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
  2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
  3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
  4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
  5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Схема подключения кнопок управления противотуманками

Разновидности ПТФ

Как известно Приора подверглась нескольким этапам рестайлинга где одним из основных изменений были бампера. С изменением бамперов изменился и дизайн самих ПТФ.

В старом бампере противотуманные фары имели круглый вид, а в новом уже получили рамку в форме треугольника, но все с той же круглой фарой.

На первый взгляд можно подумать, что они совершенно одинаковые, но это ошибочное предположение, они имеют разные крепления для установки

Поэтому важно знать на какой бампер будут устанавливаться ПТФ

Существует два производителя противотуманных фар для Приоры – это «BOSH» и «Киржач». Особой разницы в световом потоке данных производителей заметить сложно, а вот различия крепления для установки в них есть. Заменить «БОШ» на «Киржач» будет трудно, для этого придется менять проставку ПТФ в SE бампере.

Имеется два варианта установки в бампер дорестайловой приоры и послерестайловой (бампер SE, Приора 2).

Артикулы и цена ПТФ для ПРИОРА 1 (дорестайл до 2012 г.в.):

ПТФ Приора 1

ПТФ «Киржач»: 21700-3743010-52. Цена начинается от 700 и достигает 1000 рублей. За одну фару продавцы просят от 500 рублей.

ПТФ «BOSCH»: 21700-3743010-54. Цена начинается от 1500 и достигает 2000 рублей. За одну фару придется отдать от 1000 рублей.

Артикулы и цена ПТФ для ПРИОРА 2 (рестайл после сентября 2012 г.в.):

ПТФ Приора 2 (с рамкой)

ПТФ «Киржач»: 21700-3743010-53. Цена начинается от 800 и достигает 1100 рублей. За одну фару продавцы просят от 600 рублей.

ПТФ «BOSCH»: 21700-3743010-50. Цена начинается от 1000 и достигает 1500 рублей. За одну фару придется отдать от 700 рублей.

Так же следует отметить, что не во всех магазинах к ПТФ прилагается монтажный комплект проводов и реле. Необходимо уточнять у продавцов есть ли комплект для установки. В противном случае его необходимо докупить. Стоимость его составляет от 600 рублей.

Аналоги

Если по каким-то причинам модели от производителей «BOSCH» и «Киржач» не устраивают Вас, то огорчаться не стоит. В настоящее время рынок просто забит огромным количеством аналогов китайского производства.

У производителей из Китая существует большой выбор качественных ПТФ не уступающих более дорогим моделям.

Одной из самых популярных китайских моделей ПТФ являются фары, которые полностью закрывают вырез под туманку, то есть имеют форму треугольника.

Китайские ПТФ

Если Вы категорически не сторонник китайского производства имеется ряд отечественных производителей создающих аналоги противотуманных фар для Лады Приоры.

Установка

https://youtube.com/watch?v=vOFgTINiFVo

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Как правильно ставить ПТФ, и почему нужна замена стандартных ламп?

Противотуманки на Приору, равно как и на любую другую машину, устанавливаются достаточно низко, на уровне 0,3-0,7 метра от уровня дороги. В этом случае узкий световой луч попадает в зону, свободную от влажного конденсата, и действительно улучшает видимость.

А вот расположенные на крыше багажника (часто дополнительное освещение ставят на джипы), они абсолютно бесполезны при дождевой завесе, в тумане или при пыльной буре. Поэтому противотуманные фары раньше ставили под бампер (для металлических конструкций старого образца), а сегодня размещают прямо в него (для современных деталей интегрального образца).

Туманки должны соответствовать не только правилам дорожного движения, но также подходить под нормы ЕЭК ООН. Последние предполагают, что луч туманки на Приору и любой другой автомобиль, должен обладать специальным широкоугольным распределением света, с четко очерченной верхней границей и рассеиванием до 70 градусов по горизонтали. Только соблюдение этих параметров дает требуемый противотуманный эффект.

Самыми распространенными сегодня являются противотуманные фары с галогенными лампами, имеющими мощность 55 Ватт. Они создают световой поток в 1,1 тыс. люмен, которого достаточно для освещения пространства в 25-30 метров впереди автомобиля.

Замена на них обычных ламп накаливания требуется почти всегда, т.к. лампы старого образца дают необходимое освещение на расстоянии около 8-10 метров, что явно мало для современных условий вождения.

Как правильно выбирать ПТФ на Лада Приора. Критерии качества

Для того, чтобы не пожалеть потом о потраченных на противотуманки деньгах, важно понимать их основное назначение и оценивать изделие с точки зрения как условий его эксплуатации, так и конструктивных особенностей ПТФ. Понимая, за счет чего обеспечивается качественная освещенность дорожного полотна в непогоду противотуманками, можно отсечь некачественный товар еще в магазине или у себя в гараже, не дожидаясь опытного испытания в условиях плохой видимости на дороге

А для этого важно знать всего лишь несколько основных моментов.

Первое – это герметичность покупаемых противотуманных фар на Лада Приора. Стоит ли лишний раз говорить, что изделие находится в максимальной близости к дорожному полотну, а потому крайне подвержено загрязнениям, повышенной влажности и даже ударам мелких камешков гравия. Проблема коррозии и плохой герметичности – одна из основных причин преждевременного выхода из строя большинства ПТФ.

Второй не менее важный аспект – это тип устанавливаемой оптики. Противотуманные фары на Приору с линзовой оптикой хороши с точки зрения четкости формируемого пучка света и яркости свечения. Но у подобного рода технологии есть и свой существенный недостаток, связанный с полезной поверхностью источника света. Ограниченный площадью оптической линзы, плафон будет крайне подвержен загрязнениям. В результате этого фактора даже мельчайшие частички грязи, попавшие на оптику, могут вылиться в огромное темное пятно на дороге, существенно снизив эффективность ПТФ Лада Приора.

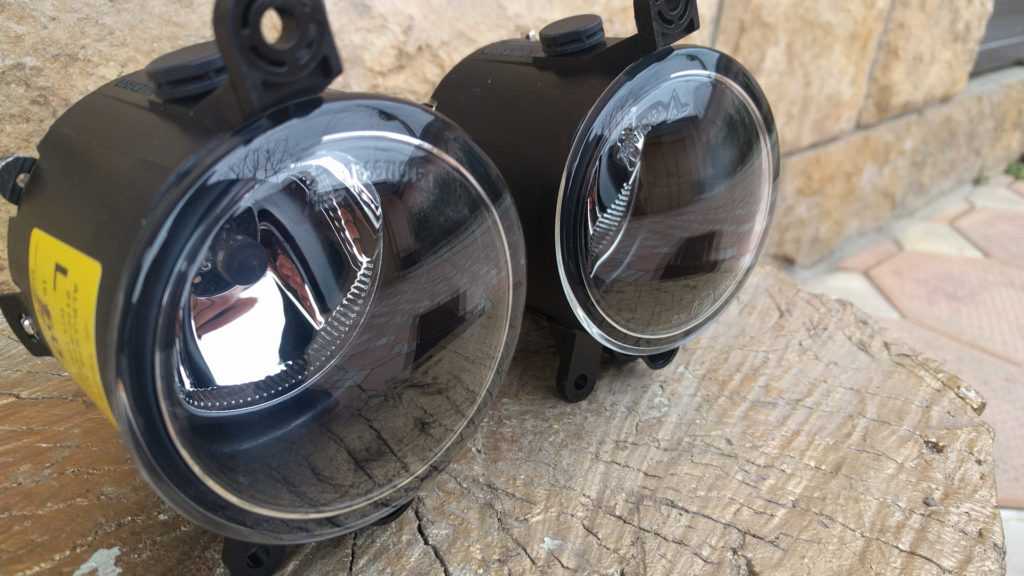

Противотуманки Лада Приора

Что касается геометрии света, тут тоже есть свои четкие стандарты. Пучок света, формируемый противотуманными фарами, должен иметь явный горизонтальный срез. Свет должен стелиться по дорожному полотну, не отражаясь от мельчайших частичек дождя, тумана или снега, находящихся в воздухе. Хорошие противотуманки Лада Приора должны также захватывать и обочину дороги. Посветив в гараже или вечером на улице на горизонтальную стену, противотуманные фары сформируют четкую световую картинку, напоминающую чашу, где верхняя граница светового среза не должна быть выше горизонтальной линии, проведенной от ПТФ при условии, что Приора сама стоит в «горизонте».

Цвет светофильтра также имеет свое принципиальное значение. Белый или прозрачный светофильтр пропускает весь спектр возможных длин световых волн. Тем самым свет такие противотуманные фары формируют более естественный и от него меньше устают глаза. Тем не менее, если туманы, дожди и снегопады для вашего региона не редкость – возможно, лучше будет выбрать ПТФ для Лада Приора с желтым светофильтром. Такие фары не пропускают короткие световые волны и обеспечивают несколько лучшую видимость при непогоде, но от них сильнее устают глаза.

Установка ПТФ на Приору

Снимаем бампер и защиту картера Приоры. Удаляем заглушки на бампере и на их место крепим фары саморезами ПТФ. В комплекте противотуманных фар для Приоры должны быть 2 провода в жгуте. Подсоединяем провода «минуса» этих кабелей к кузову, а сам жгут через разъем – к противотуманным фарам. Устанавливаем бампер и защиту Приоры на место. Протягиваем второй конец кабелей в салон Приоры через отверстие под мотором стеклоочистителя, закрытом заглушкой. Для этого надо снять расширительный бачок, а затем левый край обивки.

Устанавливаем кнопку включения ПТФ в салоне Приоры:

  • под заглушкой, расположенной слева от часов, снимаем декоративную накладку поворотом трех замков на 90 о ;
  • вместо заглушки ставим кнопку;
  • подключаем к ней разъем проводов внутренней разводки включения ПТФ.

Кабель от кнопки протягиваем до блока предохранителей Приоры (под бардачком), который вскрываем. В блоке ставим на резервное место К10 реле (покупаем отдельно) – оно будет включать фары. К его контактам подсоединяем:

  • к выводу «85» – один из проводов от кнопки включения;
  • «86» – на «массу»;
  • «30» – к контакту «30» реле К7;
  • от «87» – на предохранители фар (F17 и F18).

Затем второй провод от кнопки – на +12 В. К свободным, вторым контактам предохранителей подключаем провода, подведенные от самих противотуманных фар Приоры.

Установка ПТФ Приора своими руками

Хотите поставить противотуманки на Приору вместо штатной передней оптики? Сегодня это может сделать каждый автолюбитель, у которого есть опыт в обслуживании электрики. Если установка будет проводиться своими руками, то к затратам можно отнести только покупку комплекта ПТФ. Прочитав этот материал, автолюбитель узнает, как демонтировать старые фары и подключить новую противотуманную оптику. Помогут в этом качественные фотоматериалы и схема.

Противотуманные фары позволяют безопасно передвигаться в условиях плохой видимости. В туман и дождь поток света распределяется по всей дороге, это помогает и другим участникам дорожного движения. В «базе» противотуманки не предусмотрены. Схема достаточно простая, если вы уже устанавливали дополнительное оборудование на Лада Приора.

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

  • Комплект ПТФ и проводки.
  • Плоскогубцы.
  • Набор отверток и ключей.

Установка фар

  1. Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора;

Подключение электрики в салоне

Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов; Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;
Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов; Берем кнопку ПТФ из комплекта. Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:
Нам нужно установить реле ПТФ в блок

Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

Установка противотуманных фар на Приоре

В базовой комплектации Приоры не предусмотрено наличие противотуманных фар. Их следует установить для увеличения безопасности движения на дороге. Противотуманки улучшают видимость не только водителя, на чьем автомобиле они установлены, но и всех остальных участников дорожного движения.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине. Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно. Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде. Проверяем одинаковое ли давление в колесах

Мерим расстояние от середины фары до асфальта (земли). Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине. Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

https://youtube.com/watch?v=vOFgTINiFVo

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

Установка

https://youtube.com/watch?v=vOFgTINiFVo

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
