По многочисленным просьбам драйвовцев )

Ни для кого не секрет что четкость включения передач на десятках и приорах оставляет желать лучшего. Однако легкость включение на нормальном уровне. Будем исправлять ситуауию установкой КК (короткоходной кулисы) четкость возрастает в разы, во столько же возрастает усилие — законы кинематики и механики.Есть много разных вариантов КК, я остановился на самом приемлемом в плане стоимости и установки — КК с калинокарданом. 300 рублей КК и карданчик 300, итого 600 + 2 часа установки с пивом.

Что нужно:КК 1шткарданчик 1штключи на 13помошник -1штяма под машиной

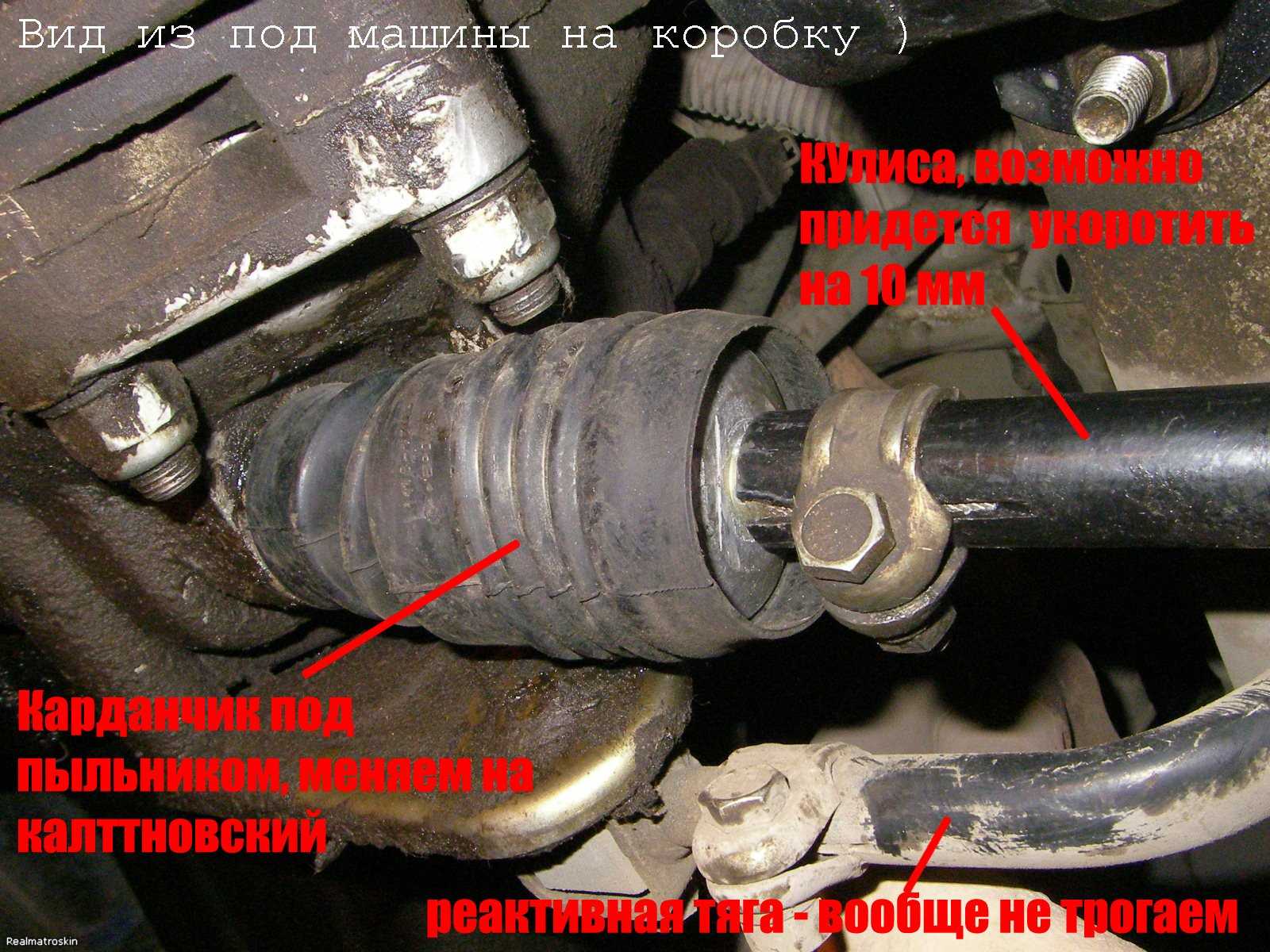

Снимаем старую длинноходную кулису открутив под машиной старый карданчик от кпп и в машине снимаем рычаг (что бы снять рычаг снимаем стопорное кольцо и разбираем соеинение кулиса-рычаг)

Далее в обратной последовательности собираем с короткоходной, калинокарданом, и новым рычагомподводные камни: новую кулису возможно нужно укоротить на 10 мм (фото 1)

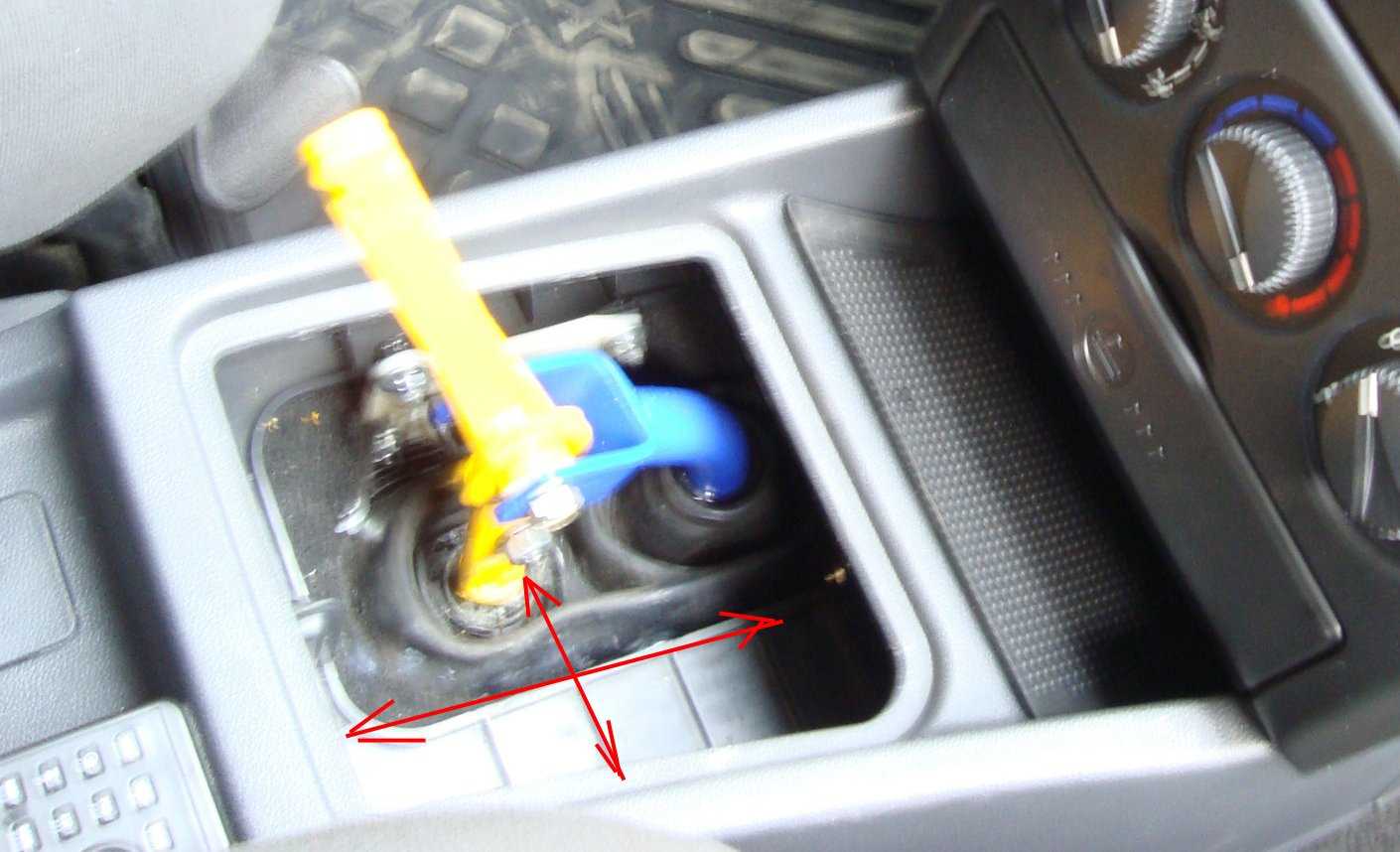

настройка заключается в трех этапах1. вдвоем с напарниом ты за рулем, он под машиной выставляете правильное положение рычага вперед-назад вправо-влево, например если рычаг слишком влево то не вклбчается задняя и первая, слишком вправо — не включается пятая, и если он слишком «назад» то руке нет места нормально вторую включить,

3. настройка блокиратора включения задней передачи, после установки КК почти всегда этот блокиратор не работает, поэтому если у нас пункт 2 то блокиратор выкидываем, если у нас нет пункта 2 то снимаем пластиковую рамку с окна блокиратора и выставляем длину болта блокиратора…фото 2

еще один момент, дребезг рычага втулки рычага КПП

ну вроде всё, фотки не мои, я в командировке, мои тока комменты.для тех кто говорит что КК влияет на износ коробки — катал год на 99 и ничего, даже вторая не вылетала, короче все ОК

П.С ручку поменяйте на нормальную, цена 150 рублей )всем спасибо.

Что такое кулиса и зачем она в КПП

Кулиса представляет собой специальный рычаг, благодаря которому усилие человека, переключающего передачу, поступает от рычага к карданному валу. Она является неотъемлемой частью как механической, так и автоматической коробки. Стандартная кулиса, которая устанавливается на заводе-изготовителе отличается достаточной длиной, поэтому для переключения передачи требуется большая амплитуда. Для многих водителей это оказывается не очень удобно, особенно для тех, кто предпочитает спортивный тип езды, и автомобили отличаются высокой мощностью.

Короткоходная кулиса уже давно использовалась на автомобилях спортивного предназначения, и сейчас потеряла прерогативу быть использованной лишь в спорткарах – все большее количество автовладельцев стараются ее установить на свои машины. Она имеет совершенно иные углы изгиба, что позволяет уменьшить ход рычага и ускорить включение нужной передачи. Помимо скорости, автовладельцы, заменившие стандартный вариант на короткоходный, отмечают и увеличившуюся четкость включения нужной передачи.

Если не брать в расчет дорогие иномарки, продукция отечественного автопрома в последнее время достаточно серьезно «подтянулась» по качеству. Но несмотря на то, что последние модели ВАЗ отличают неплохие характеристики подвески и самого двигателя, при эксплуатации на разбитом дорожном покрытии коробка передач оказывается под ударом прежде всего. Связано это с тем, что она является предельно нагруженным и задействованным динамическим комплексом автомобиля. Поэтому уже через сравнительно небольшой промежуток времени, рычаг перемены передач в салоне начинает очень сильно вибрировать.

Короткоходная кулиса своими руками

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

  1. кусок трубы диаметром пятнадцать миллиметров;
  2. гайка от классической шаровой;
  3. РПП от 2108;
  4. ремкомплект кулисы 2108 (ось и две втулки);
  5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

  • От РПП отрезается шарик снизу;
  • Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
  • Приваривается гайка к трубе снизу;
  • Размещается шаровая в удобном месте;
  • Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная.

Мне нравится1Не нравится

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

Кулиса короткоходная на Приору

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Что такое короткоходная кулиса КПП

Здесь надо пояснить, в чем заключается неудобство. Чаще всего оно затрагивает владельцев ВАЗ с механической КПП – не только старых моделей 2107, 2106, 2108, 2109, но и более современных 2110, 2112, 2115, 2114. А заключается оно в слишком большом времени, затрачиваемом на переключение передач, и необходимости повышенного усилия для их фиксации. Причиной этого является неоптимальная форма кулисы, из-за чего и возникают подобные неудобства.

Первыми с ними столкнулись автогонщики, у них от времени переключения передач зависит многое, и его стараются минимизировать. Вот ими и была впервые использована короткоходная кулиса (КК), позволяющая обойти этот недостаток. А потом подобное новшество перешло и на обычные машины. Для лучшего понимания предмета обсуждения, на фото показана подобная деталь для переключения КПП автомобиля ВАЗ 2108.

Замена карданчика кулисы на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Карданчик кулисы – это его так принято называть в народе, на самом же дело он называется «Шарнир тяги привода управления коробки передач» вот как то так, благодаря нему осуществляется и переключение передач, вернее не благодаря нему а благодаря вашим рукам, то есть в тот момент когда вы берётесь за ручку КПП и переключаете её, посредством тяги которая идёт от самой кулисы на коробку и включается следующая передача, а карданчик является посредником в этом деле и помощником в переключении передач, вить если карданчик будет сильно деформирован то переключить передачу вы просто не сможете, или же переключите но с большим усилием и не факт то что включится именно та передача а не какая ни будь другая.

Примечание! Для того чтобы поменять данный шарнир (В дальнейшем будет так его называть), вам нужно будет запастись инструментами в которые будут входить: Гаечные ключи и накидные ключи (Что для вас удобней), а так же понадобится отвёртка и резиновый молоток (Если у вас есть такой, если нет тогда берите обычный)!

Где находится карданчик кулисы? Его вы сможете увидеть только если подберётесь под днище автомобиля и отведёте пыльник (Указан красной стрелкой) который его защищает в сторонку, для примера смотрите фотографию чуть ниже, на которой синей стрелкой указано местонахождение этого самого шарнира:

Когда нужно менять карданчик кулисы? Его меняют по мере износа, а именно при его износе передачи могут включаться не правильно к примеру вы включаете первую скорость а у вас включается задняя вместо неё, а так же данный шарнир многие автовладельцы заменяются этим же шарниром но только от калины, да действительно шарнир от калины не имеет не какого люфта, в связи с этим передачи включаются чётко и сам ход рычага КПП становится меньше чем если взять к примеру стандартный шарнир от ВАЗ 2110, но есть одно но!

Всё дело в том что Калиновский шарнир не имеет люфта а значит и усилие на коробку он будет больше возлагать, кроме того из-за того что нету люфта у шарнира от калины то вся вибрация которая идёт от коробки будет доходить до ручки КПП в отличие от родного шарнира от которого вибрации будет идти на ручку гораздо меньше.

Примечание! Кой что ещё скажем про шарнир от калины, если у вас коробка уже давно не ремонтировалась и время от времени при езде выбивает передачи (Выбивать передачи может из-за сильно изношенных зубьев шестерён и из-за изношенных вилок которые отвечают за включение передачи), то не рекомендуется ставить Калиновский шарнир на вашу машину, потому что как уже было сказано ранее он больше передаёт нагрузку на коробку и в связи с этим она у вас очень быстро выйдет из строя, поэтому будьте аккуратны!

Лада Приора Седан › Бортжурнал › короткоходной кулисы

После покупки машины, как это обычно и бывает, сразу решил, что буду ее тюнинговать. Начал искать по интернету, что можно сделать самое простое, чтобы улучшить управляемость и повысить мощность. Оказалось, что практически все, что я надумал, уже было сделано предыдущим хозяином. Установлены распорки передних стоек сверху и снизу и поставлен коллектор (паук в простонародии) на выхлопную систему. Пришла тогда идея поставить короткоходную кулису рычага КПП. Как говорится мелочь, а приятно. Заказал ее в интернет магазине.

Устанавливал один, поэтому пришлось поскакать из ямы — в салон и обратно. Вроде все нормально встало. Отрегулировал зацеп задней передачи. Ход ручки стал короче, но ручка была как-то расхлябана, иногда приходилось прилагать усилие, чтобы воткнуть или найти первую передачу. В процессе езды пришлось несколько раз подрегулировать упор — зацеп задней передачи., тк первая передача находилась то чуть дальше упора, то чуть ближе. Прошло еще время и по совету купил безлюфтовый карданчик рычага КПП.

Сравнил с родным – тот действительно люфтил гораздо больше. Расхлябанность в ручке еще немного ушла, но все равно еще не то. Через какое-то время решил купить усиленные верхнюю и нижнюю штангу подвески двигателя, заодно взял и усиленный наконечник реактивной тяги.

Установил все. И о чудо! Ручка КПП перестала дергаться. Переключение стало легким и четким, каким и должно быть. А вот насчет мнения, что короткоходная кулиса как-то портит коробку абсолютно необоснованы. Переключение происходит точно так же как и при обычной кулисе, а при всех доработках еще лучше и точнее. В общем, всем кто хочет четкости в переключении, советую ставить безлюфтовый карданчик и усиленный наконечник реактивной тяги, кто хочет еще коротких ходов передач, дополнительно ставить короткоходную кулису, а для идеалистов, кто хочет, чтобы ну совсем все было хорошо, советую еще поставить усиленные верхнюю и нижнюю штангу подвески двигателя (При этом правда будут сильнее вибрации по корпусу машины, может бардачок начать дребезжать или сверчки завестись, проверено). Всем добра и бобра.

Короткоходная кулиса своими руками

Кулиса короткоходная на классику

Для изготовления в этом случае потребуется:

  1. кусок трубы диаметром пятнадцать миллиметров;
  2. гайка от классической шаровой;
  3. РПП от 2108;
  4. ремкомплект кулисы 2108 (ось и две втулки);
  5. карданчик от рулевого механизма 2104, 2105 или 2107.

Работы выполняются следующим образом:

  • От РПП отрезается шарик снизу;
  • Подпиливается нижняя часть таким образом, чтобы в нее можно было вставить трубу, и обваривается;
  • Приваривается гайка к трубе снизу;
  • Размещается шаровая в удобном месте;
  • Крепится карданчик к рычажку КПП.

Описанный процесс поясняют приведенные фотографии:

Короткоходная кулиса ВАЗ 2109

Одной из основных деталей будет карданчик от Калины, позволяющий избежать люфта рычага.

Далее надо выполнить доработку, как показано на фотографиях:

Затем ввариваются два куска металла

После окончания работ надо зачистить все швы и покрасить в нужный цвет.

Короткоходная кулиса, устанавливаемая своими руками на многих моделях автомобилей ВАЗ, имеет свои минусы и плюсы, но зато позволяет сократить время переключения передач и облегчает управление машиной. Делать ее или нет – это личный выбор каждого, но нельзя отрицать, что такая доработка многими воспринимается как нужная и полезная. » alt=»»>

http://litezona.ru/ustanovka-korotkohodnoj-kulisy-vaz-2107/http://tuningsport.ru/catalog/kulisa-c-88/rychag-pereklyucheniya-peredach-korotkokhodnyy-v-sbore-turbotema-vaz-2101-2107/http://tuningsport.ru/catalog/kulisa-c-88/rychag-pereklyucheniya-peredach-korotkokhodnyy-v-sbore-turbotema-vaz-2101-2107/http://putinizm.ru/korotkohodnaya-kulisa-vaz-2107http://znanieavto.ru/kpp/korotkoxodnaya-kulisa.html

Короткоходная кулиса на автомобили ВАЗ-Приора

Для более четкого переключения коробки передач служит короткоходная кулиса с секвентальной передачей. Так как ход подобной кулисы несколько меньше, то и переключение производится быстрее и удобнее. Такая короткоходная кулиса подходит для тех, кто любит быструю езду. Нужна она и тем, кому важны реакция и четкое переключение передачи.

Смотреть галерею

Короткоходная кулиса производится из высокопрочного материала. Ее отличительными особенностями являются износостойкость и надежность.

Короткоходная кулиса Приора

Для ее установки необходимо снять чехол рычага КПП и набалдашник. Чтобы снять набалдашник, достаточно приложить некоторое усилие и стянуть его, так как креплений он не имеет. Теперь потребуется ослабить хомут и снять с кардана тягу рычага КПП. Для этой операции потребуется ключ на 13. Чтобы снять рычаг, потребуется освободить шарик из механизма подпружинивания (он нужен, чтобы включать заднюю передачу с блокировкой). С этой целью снимаем стопорное кольцо. Категорически запрещается тянуть за рычаг. Нужно вынуть стопорное кольцо и рычаг с шариком, вставленным в пластиковую оправу и пружинку.

Пластиковая оправа представлена в двух частях – верхняя цилиндрическая часть и нижняя. Верхнюю часть с разрезом следует одеть на рычаг, а в нижнюю часть вставить его шарик. Верхняя должна обхватить нижнюю, при этом необходимо, чтобы совпали пазы. Данная конструкция должна целиком держаться на рычаге. Теперь через салон можно вынуть рычаг с тягой.

Следующий шаг – это снять кардан. Для этого потребуется стянуть резиновый пыльник и выкрутить ключом на 10 левый болт на карданчике. Кардан от Приоры отличается от кардана Калины длиной штока. Короткоходная кулиса в зависимости от своего типа может потребовать укоротить шток от Калины. Если потребуется укорачивание штока, то следует помнить, что отпиливать следует не более 1,5 см. Перед тем как установить кардан от Калины, следует нанести небольшой слой литола. Теперь следует вкрутить болт, но перетягивать его нет необходимости.

Через салон автомобиля вставляем тягу. Для данной операции потребуется помощник: один человек будет держать резинку, через которую проходит тяга в салоне, а второй аккуратно ее тянет.

Теперь можно приступить к сборке. Для этого:

Смотреть галерею

  • натянуть тягу на шток кардана;
  • собрать механизм подпружинивания рычага. Обязательно смазать литолом шарик;
  • установить рычаг в удобное положение, то есть центрировать;
  • затянуть на тяге хомут.

Если с первого раза не удалось отцентрировать рычаг, то следует повторить последние два шага.

Еще один совет: если сначала провести сборку механизма подпружинивания, то может не быть возможности надеть тягу на шток кардана из-за его длины. Эта проблема может устраниться, если укоротить кардан. На него не забудьте надеть пыльник.

Последний шаг, который требуется сделать, – регулирование механизма блокировки

Смотреть галерею

включения задней передачи. Короткоходная кулиса в процессе подгона может потребовать блокировки — это в том случае если механизм не совпадет с пластиной, за которую он цепляется. Для этого потребуется снять пластину и регулировать зацепление кронштейна крепления пластины, имеющего вырез. За этот кронштейн и происходит зацепление механизма. Иногда требуется пластиковый зацеп доработать напильником.

Теперь можно надеть чехол рычага КПП и набалдашник.

Такая короткоходная кулиса ВАЗ подходит для тех, кто любит быстро ездить, для тех, кому важны реакция и четкое переключение передачи.

короткоходной кулисы ваз 2107

Сегодня на повестке дня у нас приготовлен материал по тюнингу ВАЗ 2107, ВАЗ 2105 для профессионалов, связан он с установкой короткоходной кулисы КПП коробки передач. Работа не самая простая, быть может придётся повозится не один день, также необходимо полностью снимать коробку передач, работать со сваркой и многое другое. Видео сделано из фотографий, которые были произведены по ходу работы, склеены в хронологическом порядке, подписаны и снабжены подробными пояснениями.

Вот так теперь брутально смотрится короткоходная кулиса КПП в салоне:

Теперь переключения передач очень короткие, чёткие, для переключения нужно использовать небольшое усилие, как на кулачковой коробке.

Видео короткоходной кулисы в ВАЗ 2107, ВАЗ 2105:

Работой в целом доволен, если у вас есть возможности и средства для переоборудования, непременно воспользуйтесь и машина подарит вам новые приятные впечатления.

Привет народ)————————Немного покатавшись на 2109, понял что нужно переносить кулису.Развалившись в кресле не удобно дотягиваться до ручки КПП, огромный люфт, задняю передачу нужно»утапливать» да и пассажира бью время от времени по ноге…

———————————————-Запчасти для тюнига Кулиса Шевроле Нива 1850рКартонная прокладка под кулису ваз 2107 5рубКулиса ваз 2109 б/у всборе 200рРемкомплект кулиса ваз 2109 50рСгон рулевых тяг ваз 2107 50р————————————————————————————————ВНИМАНИЕ: !кпп должна быть 5ти ступенчатая!————————————————————————————————Метод БЕЗ сварки и особого колхоза————————————————————————————————Скидываем бороду, СТАВИМ КПП НА НЕЙТРАЛЬ, потом откручиваем ТРИ ВНЕШНИХ гайки и вынимаем механизм(в 5ти ступенчатой кпп нет пружинки, 6оятся нечего)—Кладём кортонную прокладку вместо заводской, примеряем кулису и ручку кпп от 2109. Всё размечаем и идём сразать лишнее болгаркой.—Отгибаем ручник ВЛЕВО—В шток кулисы от шнивы вставляем трубку(я вставил трубку рулевой тяги) второй конец вставляем в кулису от 2109

Выставляем всё ровно и прикручиваем кулису через днище.————————————————————————————————ВНИМАНИЕ: ! Если сверлить днище, можно пробить бензо или тормозную магитсрали, делаем всё аккуратно !————————————————————————————————Фиксируем все хомутами(от рулевого сгона). У меня не было трубки подходящего диаметра, поэтому использовал рулевую тяги, она немного лифтила, поэтому нарезал рельбу и посадил всё на два болта. Можно прихватить и сваркой.————————————————————————————————

Теперь не подходит борода, её нужно обрезать и вынуть из неё две кнопки————————————————

Автомобиль скомпонован очень плотно, и свободное место найти в подкапотном пространстве крайне затруднительно. Поэтому детали управления какими-либо узлами порой располагаются на значительном удалении от самого механизма. Все сказанное в полной мере относится к КПП, в которой саму коробку и рычаг переключения передач (РПП) связывает специальная деталь, называемая кулиса. Одним из недостатков ВАЗ, как на переднеприводных 2110, 2112, 2115, 2114, так и на классике, является неудобство смены передач. Этот недостаток устраняет короткоходная кулиса.

На фото показано, как это выглядит на автомобиле.

Товар добавлен в закладки!

ПРИМЕНЯЕМОСТЬ: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 с установкой механизма выбора передач ВАЗ 2123 (Нива-Шевроле).

РАЗМЕР: высота 370 мм.

МАТЕРИАЛ: сталь, порошковая окраска, капролоктан.

УСТАНОВКА: короткоходная кулиса на ВАЗ 2101-2107 «Классику»

изготовлена на базе стандартной шаровой опоры (устанавливается на «тоннель» автомобиля). При установке необходимо просверлить отверстия в кронштейне крепления сидений (втулки идут в комплекте).

Без доработок устанавливается на 5-ти ступенчатую КПП с механизмом выбора передач от ВАЗ 2123 (Нива-Шевроле).При установке на 4-х ступенчатую КПП необходимо доработать механизм выбора передач.

короткоходной кулисы на Лада Приора

Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.

Как установить короткоходую кулису своими руками:

Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.

Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на “13”).

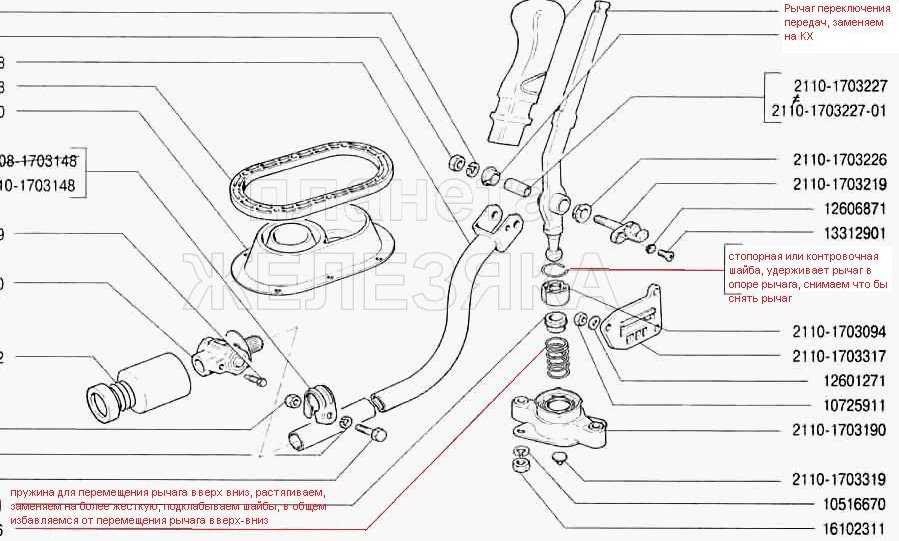

Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.

Внимание! Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить

Немного терпения и стопорное кольцо снято.

Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.

Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть – с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.

Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.

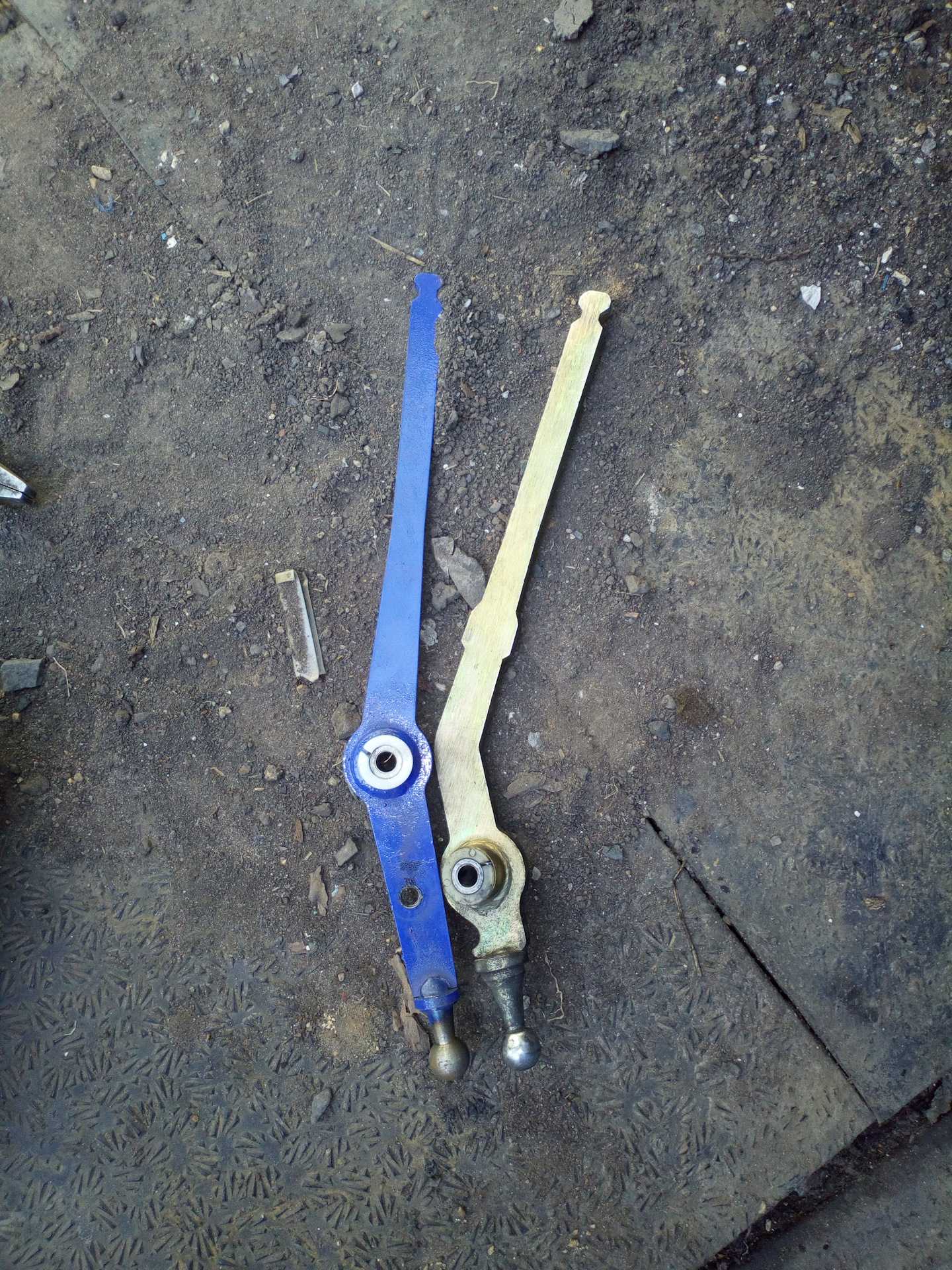

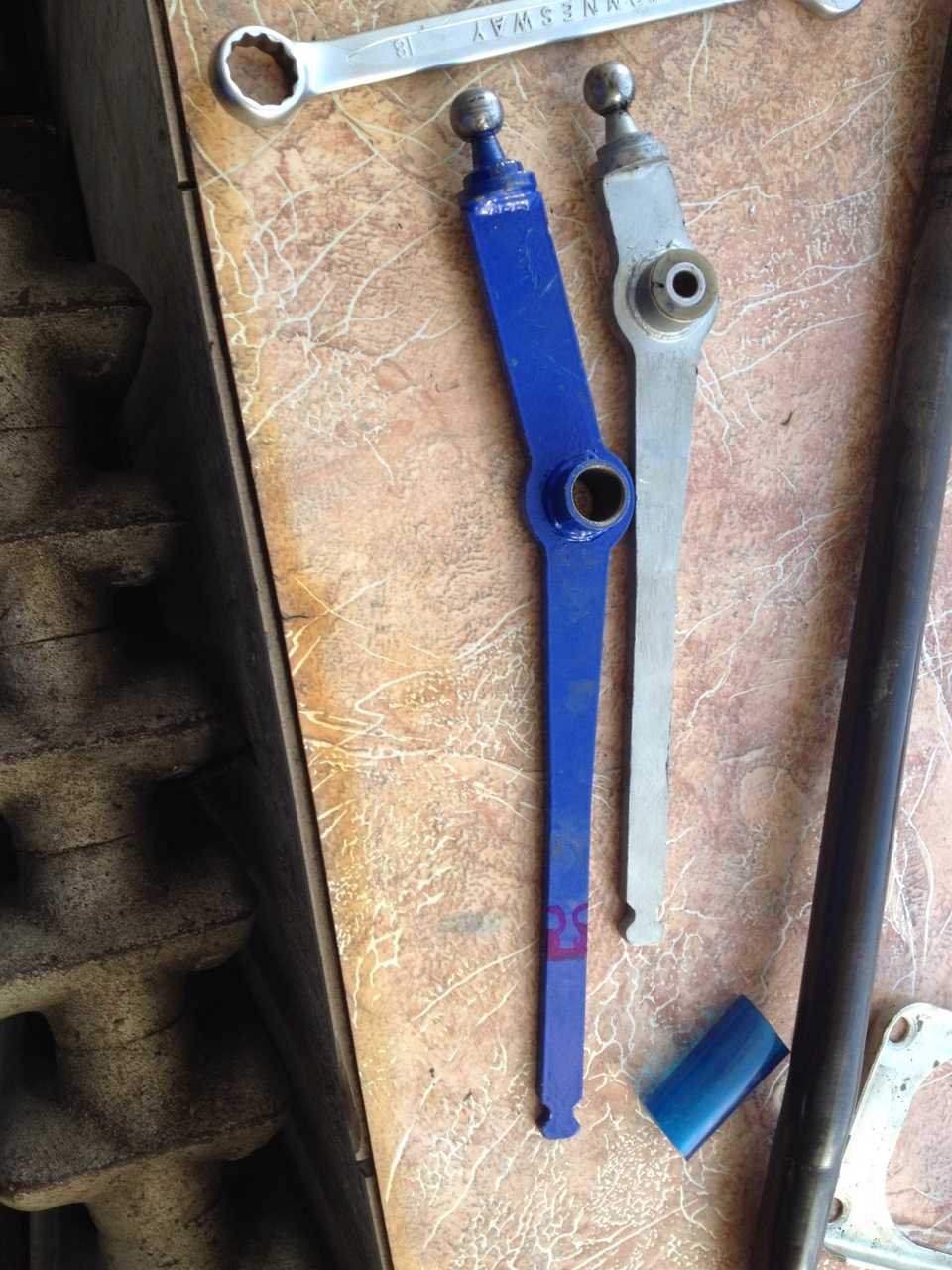

На фото короткоходная кулиса снизу и стандартная кулиса сверху.

Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на “10” выкручиваем болт слева на карданчике.

Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.

Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.

Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.

Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.

Собираем в такой последовательности:– Надеваем тягу на шток карданчика– Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом)– Центрируем рычаг (устанавливаем в удобное для вас положение)– Затягиваем хомут на тяге

Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.

Внимание: если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик

Так выглядит установленная короткоходная кулиса.

Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.

Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.

Так выглядит отрегулированный зацеп.

Остается надеть чехол рычага КПП и набалдашник. Также необходимо знать, что после сборки рычаг КПП может иметь небольшой наклон вправо.

Если же Вы уже начали возиться под автомобилем, советую обратить внимание на состояние кузова. При необходимости нанесите антикоррозийную защиту

Алгоритм установки короткоходной кулисы на Лада Приора

  1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

  1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

  1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

  1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

  1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

Установка короткоходной кулисы на ваз 2114 и на классику

Автомобиль скомпонован очень плотно, и свободное место найти в подкапотном пространстве крайне затруднительно. Поэтому детали управления какими-либо узлами порой располагаются на значительном удалении от самого механизма. Все сказанное в полной мере относится к КПП, в которой саму коробку и рычаг переключения передач (РПП) связывает специальная деталь, называемая кулиса. Одним из недостатков ВАЗ, как на переднеприводных 2110, 2112, 2115, 2114, так и на классике, является неудобство смены передач. Этот недостаток устраняет короткоходная кулиса.

На фото показано, как это выглядит на автомобиле.

Установка короткоходной кулисы на Лада Приора — пошаговая инструкция

1. Для доступа к болтам необходимо снять декоративный чехол с рычага коробки вместе с набалдашником. Второй никак не закреплен на рычаге, поэтому чтобы его снять достаточно просто сильно потянуть.

2. Затем нужно снять с кардана тягу рычага КПП, для этого сначала ослабляем хомут ключом на «13».

3. Перед тем как освободить рычаг, нужно освободить шарик блокировки включения задней передачи, тот, который пружинит при включении. Для этого нужно снять стопорное кольцо

Внимание! Не тяните вверх за рычаг, для того чтобы его освободить

4. Снимите стопорное и рычаг вместе с шариком и пружинкой, которые вставлены в пластиковый корпус.

5. Рычаг вместе с тягой достаем через салон, для удобства можно отсоединить рычаг от тяги, хотя можно этого и не делать.

6. Снимите карданчик. Первым делом нужно стянуть резиновый пыльник, затем используя ключ на «10» открутить болт крепления с левой стороны карданчика.

7. Как вы видите на фото, штоки карданчиков отличаются по длине. Проблема решается посредством укорачивания «Калиновского» штока, делать это необходимо с учетом типа короткоходной кулисы. В некоторых случаях шток может полностью не заходить, в результате рычаг коробки сместится в сторону ручника. Если вам также нужно укорачивать, то знайте, отрезать нужно примерно 1-2 см.

8. Итак, ставим «Калиновский» кардан предварительно смазав его литолом изнутри. Болт вкручивается легко, поскольку имеет конусообразную форму, однако перетягивать не стоит.

9. Устанавливается тяга также через салон. Это удобнее делать в паре с помощником: один держит ее за резинку в салоне, а вы и аккуратненько протягиваете тягу.

Теперь сборка. Она производится в такой последовательности

  1. Оденьте тягу на шток карданчика.
  2. Далее соберите механизм блокировки задней передачи. Пружинящий шарик смазываем.
  3. Производим регулировку рычага КПП.
  4. Теперь затяните хомут на тяге.

5. Отрегулируйте механизм блокировки задней передачи, поскольку из-за подгонки кулисы механизм может не совпадать с пластиной, за которую он цепляется. Решение этой проблемы следующее: снимаете пластину и регулируете зацеп. В кронштейне крепления пластины есть вырез, с которым происходит зацеп ваша задача произвести регулировку или модернизацию пластикового зацепа при помощи наждачки или напильника.

Пример отрегулированного зацепа.

Вот и все! Осталось одеть чехол РКПП с набалдашником и испытать на деле короткоходную кулису Лада Приора.
