Как в ладе гранте сделать заднюю полку

Задняя полка Лада Гранта: особенности, сборка своими руками

Стандартная задняя полка Лада Гранта не имеет никакого оснащения. Что делать любителям музыки? Конечно, немного усовершенствовать ее под акустическую систему. Удобство такой работы в том, что много времени и усилий это не займет, к тому же процесс достаточно легкий, поэтому с ним справится каждый.

Правильная сборка своими руками

Акустическую заднюю полку на Ладу Гранта можно приобрести уже готовую. Это даст возможность подобрать любой цвет в соответствии с желанием автомобилиста и под имеющийся салон. Но можно сделать ее самому. Специалисты по автоделу отмечают, что оптимальным вариантом для таких целей будет полка из дерева.

Само пространство багажника будет служить в роли акустического ящика. В данном варианте музыкальные динамики лучше монтировать сверху. Дополнительно на них будут устанавливаться декоративные решетки. В таком случае фонарь стоп-сигнала станет выниматься из полки. Самодельная полка для Лады Гранта будет создаваться из следующих материалов:

  • карпета; Для соблюдения точных размеров замерьте габариты заводской полки
  • листа фанеры;
  • клея;
  • ткани;
  • шурупов;
  • дрели;
  • пилы.

Работа начинается с изготовления потолка изделия. Сначала создается эскиз в натуральную величину на твердом картоне. После того как он сравнивается по размерам с салоном машины, его можно будет перенести на фанеру. Стороны, расположенные у окна, делаются наискось, а концы хорошо стачиваются.

Для того чтобы создать правильный по размерам эскиз, задняя часть автомобиля, точнее, сама заводская полка Лада Гранта, измеряется в длину и ширину. Далее, ориентируясь на полученные цифры, делают набросок на картон.

После того как с расчетами покончено, а чертеж перенесен на фанеру, следует заняться отверстиями под динамики. Круги выпиливают ровно по диаметру вставляемых биперов. Само же радио можно замаскировать при помощи ткани.

Заранее следует подумать и о кармашке. Он может служить для хранения различных предметов. Для такой конструкции необходимо вырезать отдушину в потолке панели.

Все сегменты соединяют и дают сутки на то, чтобы они склеились и высохли.

Когда полка высохнет, ее обтягивают карпетом или другой по выбору тканью. Место крепежа обшивки должно располагаться максимально близко к защелкам на заднем сиденье машины Лада Гранта.

Качественная шумоизоляция

Шумоизоляция задней полки, да и всего автомобиля, является очень важными этапом. Она обеспечит более комфортное пребывание внутри салона, к тому же шум улиц (во время езды) не будет мешать наслаждаться музыкой.

Шумоизоляция полки проводится в два слоя

Сначала нужно снять заводскую полку на Лада Гранта. Для этого снимаются сиденья сзади, после чего демонтируются крепления ремней безопасности, чтобы была возможность снять и их. Далее удаляются крепления под детское автокресло. Чтобы снять саму панель, необходимо отщелкнуть пластиковые пистоны.

Шумоизоляция выполняется двумя материалами. Для первого слоя берут те, что могут хорошо поглощать вибрации, например, это может быть визомат, вибропласт, ЭКО, БиМаст и т.д. Для второго случая используют те материалы, которые имеют хорошие звукоизоляционные свойства: акцент, битопласт или изотон.

Для первого слоя материал разрезается на отрезки необходимых размеров, после чего их стоит прогреть феном и только потом уложить на поверхность полки. При помощи твердого валика происходит раскатка материала. Площадь поверхности может быть покрыта вся или частично, но не меньше 2/3 всей полки.

Для второго слоя материал наклеивается. Но в этом случае пластины должны покрывать всю полку

На данном этапе важно подобрать толщину материала, иначе могут возникнуть проблемы с креплением полки, если он будет слишком толстый

При качественной шумоизоляции шумы от задних арок и самого багажника перестанут беспокоить водителя. К тому же сама акустика будет лучше.

Нюансы и преимущества новой полки

Полезным мероприятием для новичков, отважившихся на самостоятельный монтаж такого устройства, как акустическая полка, будет просмотр видеоматериала других владельцев по данной тематике. Это позволяем уйти от банальных ошибок, совершаемых во время демонтажной процедуры или установки полки в модель LADA Granta. Также ознакомление с чужим опытом позволяет изыскать оптимальное решение по выполнению процесса в полном объеме.

Следует запомнить, что реализация монтажа новых громкоговорителей в «родную» полку Лада Гранта нецелесообразна. Новые акустические полки, обладающие соответствующими качественными показателями, имеют высокую прочность, позволяющую исключить неприятное дребезжание при езде.

Заводское изделие не рассчитано на вес акустических головок и их вибрационное воздействие при работе. Поэтому, вырезав в полке отверстия под монтаж динамиков, можно в итоге заиметь прогиб и, как следствие, непригодность к дальнейшей защите от шумового фактора.

Рекомендуем внимательным образом подойти к изучению данных аспектов, что позволит обезопаситься, когда приобретается акустическая полка. Теперь покупателю под силу самостоятельно определиться с правильным выбором полки, которая после монтажа и подключения акустического комплекса будет радовать его отменным звучанием и отсутствием посторонних шумов.

Штатная акустика автомобилей довольно часто не позволяет получить действительно объемный звук. Между тем хорошее звучание в авто является залогом хорошего настроения водителя и пассажиров.

Решением проблемы станет новая полка акустическая Гранта, устанавливаемая за задними сидениями. Монтаж системы очень простой и выполняется буквально за 1 час.

Самостоятельная акустической полки на Гранту: как правильно выполнить монтаж?

Новенькая акустическая полка на Гранту устанавливается на месте штатной, за задними сидениями. Это позволяет усилить объем звука и тем самым улучшить работу медиа системы. Поэтому предварительно необходимо снять заводскую полку. Демонтаж довольно прост и проводится по следующей схеме:

1. Снимается задний ряд сидений.

2. Откручиваются крепления под ремни безопасности.

3. Отжимаются пластиковые пистоны.

Далее следует провести подготовку к монтажу нового элемента. Чтобы акустическая полка на Ладу Гранту давала действительно хороший звук, и при этом не было слышно шума дороги, потребуется провести шумоизоляцию.

Под полку нужно прикрепить вибропоглощающий материал, а затем наклеить шумопоглощающий изолятор. Необходимо помнить, что толщина обоих слоев должна быть минимальной. В противном случае новая полка может просто не стать на законное место.

После подготовки выполняется монтаж полки с динамиками. Необходимо учитывать и особенности подключения к общей аудиосистеме, поскольку задняя акустическая полка на Гранту подводится к передней панели. Провода рекомендуется укладывать вдоль порогов и по возможности скрыть их, чтобы исключить повреждение. После заключения в гофрированные трубки провода подводятся и подключаются к магнитоле.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

  1. Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
  2. Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
  3. Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
  4. Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
  5. Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

  • магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
  • компонентные 16-см динамики с пищалками на фронт;
  • акустическая полка с колонками 6*9;
  • усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

Пример девайса Pioneer Средний ценник в рублях
Головное устройство (магнитола) DEH-S101UB 4000
Фронтальная 16см акустика TS-G1733i 2000
Акустическая полка 1500
6*9 «блины» TS-R6951S 2200
Усилитель 2-канальный GM-A3702 4300
Пассивный сабвуфер в коробе TS-WX305B 5200
Установочный набор для сабвуфера 1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

  • Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
  • Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
  • По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

  • Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
  • Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
  • При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
  • Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
  • Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
  • Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

  • подсоединить акустические кабели, соблюдая полярность;
  • зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
  • установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Порядок действий такой:

  • делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
  • вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
  • ставим проставку на 4 самореза;
  • в нее устанавливаем колонку – соблюдаем полярность!;
  • устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Установка динамиков в заднюю полку Лада Гранта лифтбек

Процесс инсталляции несколько усложняется необходимостью пред подготовки полки, вырезом отверстий, установкой подиумов.

  • Открываем заднюю дверь Lada Granta Liftback, демонтируем полку;
  • Поочередно прикладываем динамики, проектируем их овальный силуэт на полку с тыльной стороны;
  • Лобзиком вырезаем отверстия, зачищаем наждачной бумагой по периметру;
  • Заблаговременно покупаем, самостоятельно вырезаем подиумы под колонки. Прикладываем, собираем конструкцию.

Наступает самый ответственный момент — прокладка кабеля. Некоторые мастера практикуют питаться от боковых дверей, что в корне не верно. При увеличении нагрузки по цепи колонки начнут проседать. Правильнее всего подсоединиться к ISO разъему с тыльной стороны магнитофона.

  • Демонтируем пластиковые накладки – пороги между передним, задним рядом сидений.
  • Укладываем провода от задних колонок, выводим их во внутреннюю часть торпеды.
  • Проводим в ISO разъем, подключаем в свободные гнезда.
  • Собираем накладки вновь.

При условии соблюдения рекомендаций, следованию алгоритму работоспособность динамиков гарантирована. В течение гарантийного срока, покупатель вправе предъявить продавцу любые требования предусмотренные законом.

Акустическая полка Лада Гранта: установка и изготовление

Зачастую на Ладу Гранта устанавливается акустическая полка заводской сборки. Это изделие предназначено для снижения уровня шума в багажнике автомобиля, оно существенно улучшает звук в колонках. Задняя акустическая полка легко монтируется своими руками. При желании ее можно приобрести в любом цвете.

Изготовление полки своими руками

Готовая панель для качественной музыки

Автомеханики рекомендуют устанавливать в Ладе Гранте деревянную полку для акустики. Это изделие значительно улучшает качество звучания за счет использования объема багажника как акустического закрытого ящика. В этом случае динамики устанавливают сверху, на них монтируют декоративную решетку. Фонарь стоп-сигнала можно вынуть из штатной полки автомобиля.

Многие автовладельцы Лада Гранта изготавливают акустическую полку своими руками. Для этого потребуются:

  • карпет;
  • фанера;
  • клей;
  • ткань;
  • шурупы;
  • дрель;
  • пила.

В первую очередь изготавливается потолок изделия. Сначала полка Лада обрисовывается на картоне, затем схема переносится на фанеру. Сторона, которая будет расположена вблизи окна, вырезается наискось, ее концы стачивают.

Чтобы полученное изделие соответствовало размерам задней части автомобиля, первоначально проводят расчеты. Для этого потребуется измерить штатную полку. Эскиз самодельной конструкции делают с учетом полученных данных.

Следующий шаг — выпиливание отверстий для динамиков. Радио можно оклеить тканью. Часто делают кармашек, в котором будут храниться различные вещи. Для этого потребуется вырезать в потолке полки отдушину. Затем оставшиеся части склеивают. Просушка такой полки длится не более 24 часов. Теперь изделие готово к отделочным работам. Полка оклеивается карпетом или иной тканью. Нужно учесть, что крепления должны находиться вблизи защелки заднего сидения Гранты.

Обустройство шумоизоляции

Шумоизоляция салона авто

Важным моментом в изготовлении акустической полки является ее шумоизоляция. В штатном изделии шумоизоляция не предусмотрена.

Сначала рекомендуется уложить какой-либо вибропоглощающий материал, например, вибропласты, ЭКО, визоматы. Лист потребуется разрезать на куски нужного размера. С помощью фена материал нагревают и раскатывают по полке. Для этого применяется твердый валик. Материалом -поглотителем нужно покрыть 60-100% площади полки.

Второй слой — звукопоглощающий материал. Это может быть «Изотон», «Акцент». Данным материалом покрывается вся площадь полки. Следует учесть, что слои шумоизоляции не должны быть толстыми, в противном случае установка полки будет невозможна. Весь комплекс данных работ направлен на уменьшение шума со стороны багажника и задних арок и улучшение акустики (если динамики находятся в задней полке).

Установка аудиосистемы

Покупая Лада Гранта, автолюбитель не всегда может определить, подготовлено ли транспортное средство для последующего монтажа аудиосистемы. Обычно такая система включает в себя простые динамики со средним качеством звука. Однако подобный вариант редко удовлетворяет водителей.

Лада Гранта достаточно качественно подготовлена к установке современных аудиосистем. Эта подготовка предусматривает наличие нужной проводки для подключения автомагнитолы и динамиков. Чтобы провести такую работу, потребуются отвертка, насадки, грани, нож и изоляционная лента.

Перед монтажом акустики нужно обесточить транспортное средство. Для этого снимают клемму «минус» с блока питания. Следует учесть, что часто антенна устанавливается в верхнем правом углу лобового стекла. Место для нее освобождается заранее.

Электропроводку нужно проложить под торпедой до бардачка. Справа на стекле имеется маленькая пластмассовая накладка, которую потребуется отключить. Современная антенна оснащена отличной самоклеящейся панелью, которая легко и быстро монтируется к лобовому стеклу. Чтобы поверхность антенны хорошо соединилась со стеклом, потребуется его обезжирить. Для этого используют специальное средство. Подобная методика применяется при монтаже акустической системы на различные марки автомобилей.

Следующий шаг предусматривает установку держателя основного прибора. Перед монтажом проверяется исправность магнитолы. Для этого ее нужно включить и поймать радиостанцию.

Чтобы динамики были установлены правильно, сначала снимают обшивку с дверей. Для этого расклеивают специальный разъем ЭСП, расположенный на обратной стороне. Производитель позаботился о наличии проема диаметром в 30 см для динамика. На эти места устанавливают колонки. Заключительный этап — включение клеммы «минус» и закручивание шурупов.

expertvaz.ru

Как установить аудиосистему на Ладе: особенности

Стандартная комплектация Лада Гранта состоит из элементарных динамиков, имеющих среднее качество звучания. Соответственно, возникает желание установить в свой автомобиль что-то посерьезнее. На самом деле данная марка автомобиля имеет неплохую подготовку под действительно качественную аудиосистему. Машина имеет необходимую проводку под автомагнитолу и биперы.

Перед тем как производить подключение обесточьте автомобиль

Для того чтобы заняться самостоятельной установкой, следует иметь:

Итак, работа выполняется в несколько этапов. Так как аудиосистема подключается к проводам, следует в первую очередь обесточить автомобиль. Иначе есть риск получить ожог и сильный удар током. Обесточивание происходит путем снятия клемм со знаком «-» с блока питания. Следует не забывать об антенне, которую чаще всего устанавливают в правом углу вверху лобового стекла. Поэтому заранее следует освободить для нее место.

Правильно электропроводка прокладывается под торпедо автомобиля и до самого бардачка. Также следует отключить пластмассовую накладку, расположенную на стекле с правой стороны. Рекомендуется использовать современные антенны, так как они имеют самоклеящуюся основу, значит, процесс монтажа будет значительно легче. Но следует помнить, что любой клей не любит грязных поверхностей. Поэтому будущее месторасположение антенны надо тщательно почистить и обезжирить.

Далее идет установка держателя главного прибора. Вначале требуется проверить, хорошо ли работает автомагнитола, для чего она включается и настраивается на любую радиоволну.

Затем идет установка колонок. Их можно установить на дверцы автомобиля, так как основные динамики будут находиться сзади. Для этого есть отверстия 30-сантиметрового диаметра.

источник

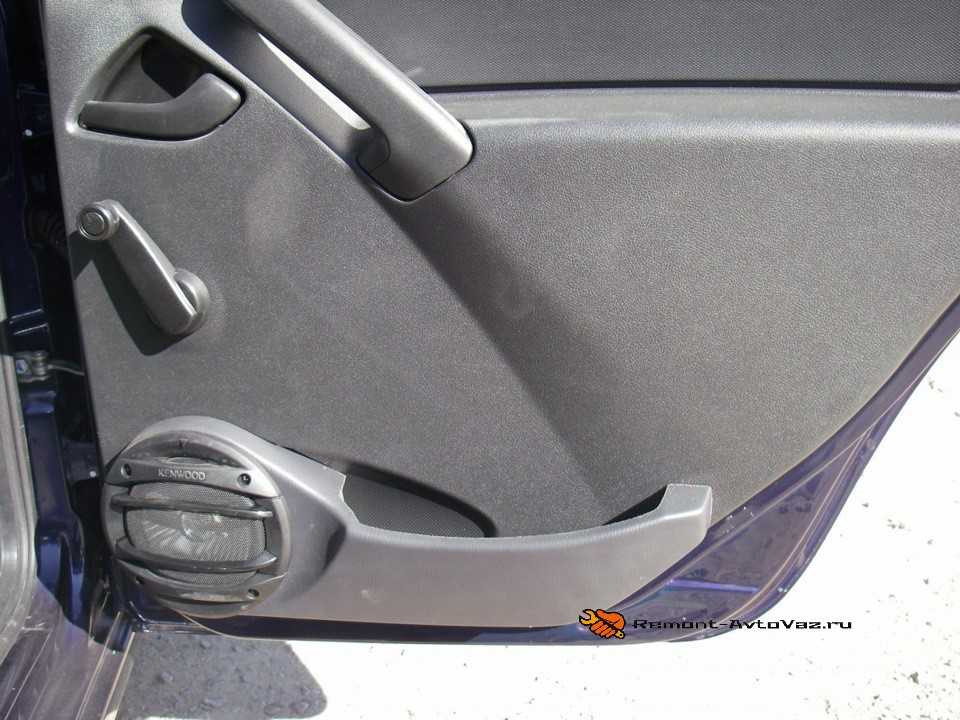

Установка колонок в задние двери Лада Гранта, Калина 2

Задние двери Лада Гранта и Лада Калина 2 идентичны и в них предусмотрены места для акустики. Но чтобы установить в них динамики, конструкцию придется доработать. Рассмотрим штатный вариант установки колонок в задние двери современных автомобилей Лада.

  1. Снять обшивку дверей
  2. Купить колонки размером 13 см (также при желании можно установить «блины» 5×7)
  3. Купить проставки под динамики (либо изготовить их своими руками из 10 мм фанеры по шаблону)
  4. Купить декоративную пластиковую сетку (либо вырезать ее самостоятельно из универсального куска алюминиевой сетки)

Все доработки рекомендуется делать по штатной схеме, которую предлагает завод-изготовитель, поэтому мы будем использовать проставки для колонок и декоративную сетку обшивки двери от комплектации «Люкс».

Первое, что следует сделать — это примерить динамики к проставке. Если их глубина окажется слишком большой, придется немного доработать пластиковую проставку по месту (например, срезать дно). Далее закрепляем проставку в двери при помощи винтов и гаек. Одно крепление может не совпадать. Затем на проставку устанавливаем динамик, используя винты

Стоит уделить особое внимание фиксации проставки и колонки, они должны быть жестко зафиксированы (это улучшить качество звука и предотвратит дребезг). Используйте для этого виброматериал

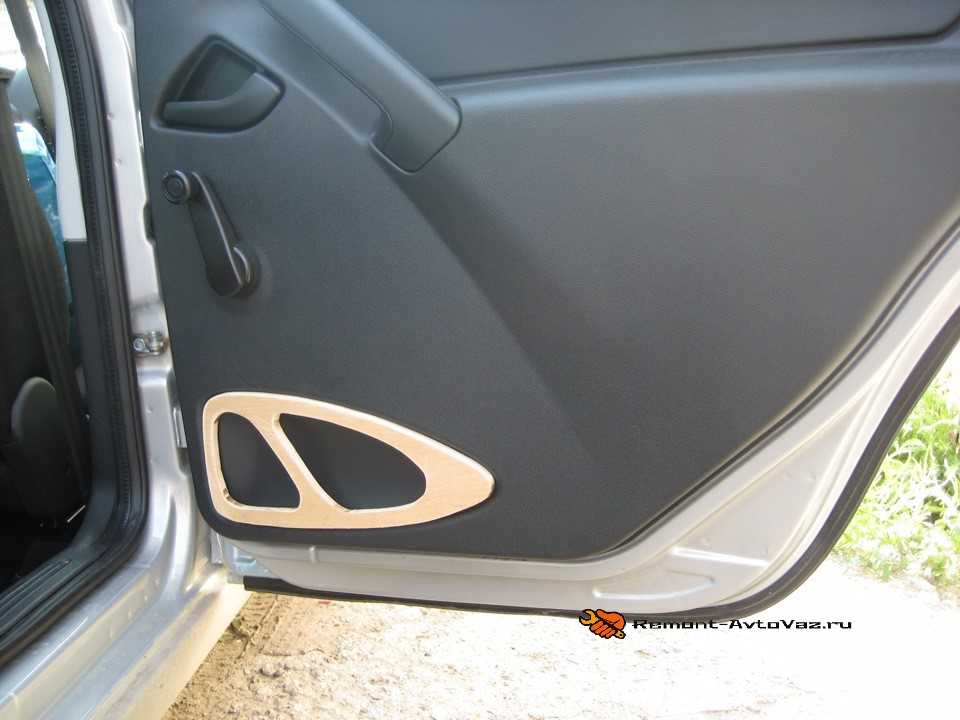

Второй этап — доработка обшивки двери. Следует вырезать в ней отверстия для крепления сетки. Пластик толстый, поэтому во время работы потребуется острый нож, напильник и дрель. По окончанию работ сетка фиксируется в обшивке при помощи фиксаторов. Осталось выполнить сборку в обратной последовательности.

Весь процесс установки динамиков в задние двери также показан на видео:

В зависимости от комплектации автомобиля аудиоподготовка может быть разной. В некоторых случаях потребуется дополнительно проложить провода для динамиков в задних дверях. Если вместе с колонками собираетесь подключить магнитолу, воспользуйтесь этой инструкцией. Напомним, для улучшения звука акустики рекомендуется выполнить шумоизоляцию дверей.

Установка динамиков в задние двери Granta

Порядок работы с задними дверями идентичен передним

Важное отличие: здесь не потребуются самодельные проставки. Завод производит комплект специальных креплений для установки 13-см динамиков в задние двери

Артикулы для заказа онлайн:

Крепление динамика – задний левый 21907901033
Крепление динамика – задний правый 21907901032
Облицовка задней левой колонки 21906202095
Облицовка задней правой колонки 21906202094
Облицовка для передней левой двери 21906102097
Облицовка для передней правой двери 21906102096

Последовательность установки:

  1. Разобрать дверь;
  2. В карте двери вырезать отверстие под облицовку;
  3. Установить на дверь крепление динамика;
  4. Заменить штатные звуковые клеммы на нормальные;
  5. Подсоединить провода к колонке, закрепить ее;
  6. Поставить облицовку и собрать дверь.

Установка акустики в Лада Гранта своими силами

Не секрет, что акустика в автомобиле очень нужна и выполняет различные функции. Установка ее немного волнует начинающих автомобилистов: они затрудняются при выборе нужных динамиков, у них не хватает средств на качественный монтаж и т. д. Эта статья написана исключительно в целях помочь всем в этом вопросе и мы узнаем, как проходит установка акустики в Лада Гранта своими руками. Лада Гранта и акустика, установленная в ее салоне грамотно, вместе взятые, создадут совершенно иной автомобиль, на который с завистью будут заглядываться даже владельцы некоторых иномарок.

Как правило, установка акустики в автомобиль имеет три основных этапа развития событий:

  • Монтаж автомагнитолы.
  • Установка фронтальной акустики.
  • Установка тыловой акустики.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

  1. Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
  2. Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
  3. Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
  4. Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
  5. Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.Установка акустической полки влечет за собой демонтаж заводской войлочной «крышки» за спинкой заднего сиденья. Нештатная полка закроет крепления ISOFIX!

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

  • магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
  • компонентные 16-см динамики с пищалками на фронт;
  • акустическая полка с колонками 6*9;
  • усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

Пример девайса Pioneer Средний ценник в рублях
Головное устройство (магнитола) DEH-S101UB 4000
Фронтальная 16см акустика TS-G1733i 2000
Акустическая полка 1500
6*9 «блины» TS-R6951S 2200
Усилитель 2-канальный GM-A3702 4300
Пассивный сабвуфер в коробе TS-WX305B 5200
Установочный набор для сабвуфера 1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Учтите, большинство подиумов в передних правых дверях мешают открытию бардачка.

  • Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
  • Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
  • По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Монтаж передних динамиков

Отличительной чертой установки акустики на Ладу Гранту является то, что конструкторы данной модели немного облегчили этот процесс, предусмотрев штатные места для размещения динамиков. Проложены все провода, потребуется лишь небольшая модернизация в случае, если динамик немного не совпадает в диаметре. Кроме того, в процессе работы может возникнуть еще одна проблема.

Из-за несовпадения размеров устанавливаемого динамика и заложенных в конструктив предполагаемых габаритов, после установки может быть нарушен процесс опускания переднего бокового стекла. В этом случае понадобится доработка. Вернемся к передним динамикам. Коротко процесс их монтажа будет выглядеть приблизительно так:

Изготавливаем подиум. Он представляет собой кольцо, толщина которого 1 см, а наружный диаметр совпадает с диаметром колонки, для чего сначала нарисуем его на бумаге. Затем необходимо вырезать заготовки из фанеры

Важно! Если толщина фанеры меньше 11 мм, на каждый подиум понадобится две одинаковых детали, которые в дальнейшем нужно склеить. В случае возникновения описанной выше проблемы с открыванием передних боковых стекол появляется необходимость нарастить толщину подиума

Достичь нужного результата можно за счет увеличения количества склеенных деталей.
Чтобы установить подиумы, необходимо сделать разметку на двери. При этом обшивку снимать не нужно.
После проведения разметки можно снять обшивку, при помощи дрели подготовить в металле отверстия для крепления подиумов, надежно закрепить их на двери.
Затем следует проложить провода, вернуть на место обшивку и закрепить сетки.

Прежде чем приступить к монтажу, внимательно посмотрите видео.

Теперь перейдем непосредственно к акустической полке. В настоящее время производители предлагают уже готовые модели, разработанные с учетом габаритов автомобиля и размеров динамиков популярных производителей. Но опытные автомеханики советуют использовать заднюю полку из дерева. Они улучшают качество звука за счет того, что багажник приобретает свойства закрытого ящика. Конечно, необходимую модель можно подобрать в магазине и купить, но будет ли уверенность, что эта полка соответствует вашим требованиям.

Акустическую полку из фанеры можно изготовить самостоятельно

Материалы и инструменты для изготовления полки:

  • фанера;
  • клей;
  • ткань для обшивки;
  • материал для шумоизоляции;
  • провода;
  • саморезы;
  • шуруповерт;
  • лобзик.

Изготовление задней полки начинается с точного бумажного макета будущей конструкции. Для этого необходимо провести точные замеры существующей задней полки. После того как выкройка на бумаге сделана, ее необходимо приложить к оригиналу и сверить по размерам и форме.

Следующий этап — выпилить заготовку из фанеры. Здесь самое главное точность! После изготовления заготовки полки можно выполнить отверстия для динамиков. Некоторые автовладельцы на этой стадии работы дают волю своей фантазии и вносят различные добавления к конструкции акустической полки, таким элементом может быть, например, расположенный в ней карман для разнообразных мелочей.

Далее следуют работы по шумоизоляции. Для этого лучше всего использовать материалы, которые гасят, в том числе, и вибрацию. Так как в комплектации Стандарт шумоизоляция не предусмотрена, возможно, придется проделать эту операцию со всеми дверями. В лучшем случае изолирующий материал должен покрывать всю площадь. Следующий слой — непосредственно шумоизоляция.

Этот слой должен занимать 100% площади, но не делайте его толстым, иначе могут возникнуть проблемы при установке. Всю конструкцию обтягиваем подготовленной тканью, не забывая про отверстия для динамиков. Подробнее об изготовлении акустической полки можно узнать из видео.

Теперь нужно установить динамики. Для этого, кроме самих приборов, понадобятся провода, изоляционная лента, клей и набор отверток. Динамики устанавливаем в подготовленные гнезда. Сверху необходимо установить защитные сетки. Производители настоятельно рекомендуют использовать их, но стоят такие сетки не на всех моделях. При помощи отвертки соединяем динамики и провода. Акустическая полка готова. Теперь необходимо установить ее в салон автомобиля.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
