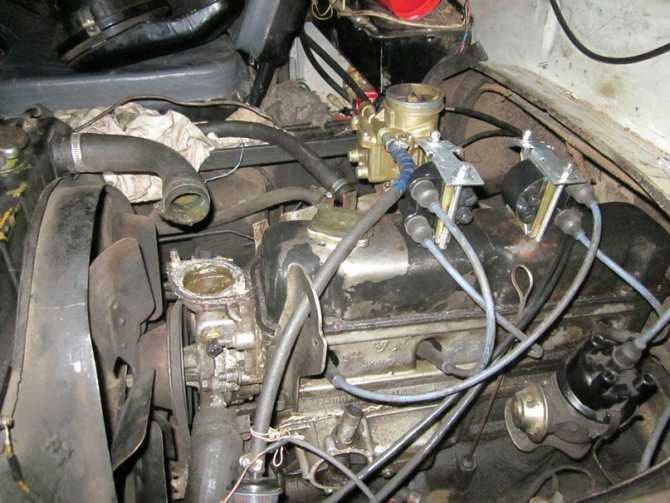

Установка зажигания на двигателе уаз 414

Машина не заводится при нормально работающем стартере: возможные причины

Начнем с того, что в начале проверки следует еще раз убедиться в работоспособности стартера. Во время его работы при попытке завести не должно быть щелчков, гула и других посторонних звуков. Исправный стартер должен крутить мотор с характерным жужжанием электромотора стартера, причем делать это ровно, без пропусков и сбоев. Если во время попыток запуска ДВС замечены указанные признаки, тогда неисправность стоит поискать в стартере.

Убедившись в том, что стартер крутит, а не заводится, необходимо перейти к детальной проверке определенных систем автомобиля. Начинать следует с диагностики системы питания двигателя, а также с проверки системы зажигания и некоторых датчиков в системе электронного управления ДВС. Другими словами, мотор с исправным стартером чаще всего не запускается в результате того, что в цилиндры не поступает топливо или горючее не воспламеняется по определенным причинам.

Проверка топливной системы

Топливную систему нужно проверять поэтапно, исключая тем самым неполадки следующих элементов:

  • электрический бензонасос;
  • механический бензонасос;
  • инжектор;
  • карбюратор;
  • топливные фильтры;
  • топливные магистрали;

Не следует также исключать возможный подсос воздуха в систему топливоподачи. В случае с дизельным двигателем зимой высока вероятность парафинизации (замерзания солярки) которая попросту не прокачивается по системе в таком виде.

На машинах с инжектором после поворота ключа зажигания обычно пару секунд отчетливо слышен звук работы электробензонасоса, который накачивает бензин в систему питания. В том случае, если бензонасос не жужжит, тогда вероятен выход из строя моторчика бензонасоса или же отсутствует подача электричества на насос. В этом случае необходимо проверить топливный насос, предохранитель и реле бензонасоса.

На автомобилях с карбюратором также необходимо проверять бензонасос, который конструктивно приводится в действие от распредвала. Проверка осуществляется путем снятия шланга со впускного штуцера карбюратора. Также можно снять шланг с выхода бензонасоса. Далее понадобиться накачать топливо при помощи рычага ручной подкачки, который имеется на бензонасосе. Если все в норме, тогда бензин должен потечь.

Диагностика системы зажигания

В том случае, если стартер крутит и бензин подается в двигатель, но мотор не заводится, следует проверить работоспособность системы зажигания. Из списка можно исключить свечи зажигания и высоковольтные провода, так как одновременно все указанные элементы выйти из строя не могут.

По этой причине будет достаточно выкрутить из двигателя одну свечу зажигания, после чего произвести проверку на наличие искры. Данная процедура предполагает извлечение свечи, после чего на нее надевается свечной провод. Затем юбка свечи прикладывается к блоку цилиндров двигателя, после чего мотор прокручивается от стартера. Наличие искры укажет на исправность работы системы зажигания. Отсутствие искры на свече укажет на сбои в работе модуля зажигания инжекторного двигателя или катушки зажигания на моторе с карбюратором.

Для проверки катушки зажигания карбюраторного двигателя понадобится достать центральный провод и поднести его конец на 5-7 мм. к металлу. После этого прокручивается стартером. Отсутствие искры в этом случае четко укажет на проблемы с катушкой. Если же искра есть, тогда следующим шагом в процессе диагностики является снятие крышки трамблера и оценка состояния устройства.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

  1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
  2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
  3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
  4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
  5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Блог про Уаз

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая при движении автомобиля. Для этого :

— прогреть до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

источник

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.

Порядок действий при демонтаже старого замка системы зажигания транспорта:

  1. Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
  2. Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
  3. Демонтировать рулевую колонку.
  4. Выкрутить крепежные болты замка зажигания.
  5. Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
  6. Вытолкнуть замок с посадочного места.
  7. Отсоединить все провода системы.
  8. Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.

Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

УАЗ : регулировка клапанов

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит… Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву. Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

1. смотрим на крышку трамблера, находим провод, идущий к свече первого цилиндра (это цилиндр, который ближе к радиатору). Снимаем крышку трамблера и засекаем визуально место, в котором должен быть бегунок, чтобы искра пошла на свечу 1 цилиндра. Если смотреть на трамблер сверху, то это положение «на 10 часов» 2. снимаем клапанную крышку, отсоединив всё что к ней прикручено(если прикручено) 3. смотрим на шкив коленчатого вала — на нём по мануалу должно быть 3 риски. У меня было 2. Нам нужно совмещать третью(в моем случае вторую), т.е. САМУЮ ПОСЛЕДНЮЮ по направлению вращения риску со штырьком на блоке. Напоминаю если смотреть на двигатель спереди, то шкив крутится ПО ЧАСОВОЙ стрелке 4. вставляем «кривой стартёр» и совмещаем указанную риску с указанной меткой(штырьком). Если «кривой стартер» не применим, то можно провернуть вал вручную — за ремни и шкивы, или вставить отвертку в корончатую гайку (туда, куда означенная кочерга вставляется) и как рычагом повернуть коленчатый вал как надо. 5. после того как совместили риску, то смотрим на бегунок трамблера. Если он находится в засеченном ранее (см п.1) положении «на 1 цилиндр», то это означает, что поршень в цилиндре находится в верхней мертвой точке (ВМТ), клапана закрыты и их можно регулировать. При этом при покачивании коромысел рукой будет ощущаться небольшой зазор. Если бегунок оказался в другой точке, то 99% вероятности, что сейчас закрыты клапана 4-го цилиндра и можно начинать регулировать с этого цилиндра. Проверить это можно по взаимному положению бегунка трамблера и проводу крышки трамблера, а также по упоминавшемуся покачиванию коромысел 4-го цилиндра. 6. с использованием щупа выставляем зазор 0.35 мм (откручиваем гайку-поворачиваем болт-закручиваем гайку). При этом имеем в виду, что зазор 0.35 мм означает, что щуп в зазор влезает с незначительным, но ощутимым усилием. Также необходимо помнить, что в процессе затяжки гайки зазор будет уменьшаться, поэтому подтянули — проверили, подтянули проверили. Если что — ослабили гайку, повернули болт и опять затягиваем. Я делаю зазор 0.35 на всех клапанах всех цилиндров (по мануалу для некоторых клапанов 0.30..0.35, и 0.35..0.40). При температуре воздуха от -5 до 0 градусов — везде делаю 0.4 мм. 7. после того как отрегулировали зазор на 1 цилиндре, поворачиваем кривым стартером шкив на 180 градусов и регулируем 2 цилиндр. Тут тонкий момент — как найти эти 180 градусов. Можно на глазок по ручке, а можно точно по бегунку трамблера. Я делал на глазок. 8. поворачиваем шкив еще на 180 градусов и регулируем 4 цилиндр, потом еще 180 градусов и третий 9. всё закрываем, собираем, заводим, радуемся

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

1. запоминаем текущий угол опережения зажигания (по шкале на трамблере). ставим угол опережения зажигания = 0. Для этого ослабляем болт на 10 на шкале трамблера и совмещаем указатель с 0 на шкале. 2. далее делаем все так как в первом способе, только смотрим не на шкив, а на положения бегунка трамблера. Суть такова: при угле опережения зажигания в 0 градусов при совмещении бегунка с контактом высоковольного провода на крышке трамблера искра в цилиндр будет подаваться при положении поршня в ВМТ. Значит клапана должны быть закрыты и зазоры можно регулировать. 3. Регулируем все клапана, проворачивая шкивы при этом на глазок засекая момент, когда бегунок должен замыкать контакт высоковольтного провода соответствующего цилиндра. Вся тонкость способа заключается в этом «на глазок» Но опыт — великая вещь и как правило результат стабильно положительный. 4. после всех регулировок не забываем вернуть угол опережения зажигания в исходное положение.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

  • катушка зажигания УАЗ 469;
  • трамблер;
  • жгуты;
  • коммутатор;
  • свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

  1. АКБ;
  2. кнопка массы;
  3. реле-регулятор напряжения;
  4. генератор;
  5. амперметр;
  6. замок зажигания УАЗ 469;
  7. контакты прерывателя-распределителя;
  8. трамблер;
  9. конденсатор;
  10. крышка прерывателя-распределителя зажигания;
  11. бегунок;
  12. свечи зажигания;
  13. провод высокого напряжения;
  14. дополнительное сопротивление;
  15. дополнительное реле стартера;
  16. катушка зажигания;
  17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

  1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
  2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
  3. После этого происходит распределение и подача разряда на ту или иную свечу.
  4. Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

  1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
  2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
  3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Трансмиссия

Конструкторы Ульяновского завода создали полноприводную трансмиссию УАЗ 31519. Она имеет механическую четырехступенчатую коробку переключения передач. Управление коробкой осуществляется рычагом, установленным в салоне авто.

На машине установлено сухое однодисковое сцепление. Оно соединяет первичный вал коробки переключения передач и маховик силовой установки. Устойчивость к износу диска сцепления обеспечивается фрикционными накладками. Сцепление имеет гидравлический привод. Включение и выключение сцепления осуществляется нажатием педали.

Подключение переднего моста выполняет раздаточная коробка. Она имеет две скорости вращения. Это положительно влияет на показатели проходимости транспортного средства. У раздатки УАЗ 31519 существует один недостаток. Шестерни внутри РК имеют прямые зубья. При движении шестерни зубьев ударяются друг о друга, создавая высокий уровень шума.

Крутящий момент от раздаточной коробки к колесным механизмам передается при помощи редукторов планетарного типа. Редукторы УАЗ 31519 оснащены межколесным дифференциалом. Колесные механизмы связаны с редуктором полуосями.

УАЗ 31519 технические характеристики

Высокие показатели проходимости и другие характеристики позволяют использовать модель для движения по бездорожью.

Габаритные размеры и вес машины

  • Длина транспортного средства от переднего до заднего бампера – 4020 миллиметров;
  • Ширина машины по наружной части крыльев – 1785 мм;
  • Высота от покрытия до верхнего края каркаса или металлической крыши – 2020 мм;
  • Дорожный просвет под картером заднего моста – 22 сантиметра;
  • Расстояние между передней и задней осью (колесная база) – 2.38 метра;
  • Колея передней и задней оси – 1445 мм;
  • Вес снаряженного автомобиля – 1750 килограмм;
  • Масса загруженного транспортного средства – 2.5 тонны.

Устройство генератора УАЗ 469

Генератор на УАЗ 469 представляет собой установку для выработки электрической энергии. Агрегат запускается при повороте ключа на старт в выключателе зажигания автомобиля. В режиме запущенного двигателя генератор вращается постоянно до самой остановки двигателя внутреннего сгорания.

Вокруг генераторного шкива имеются гнутые пластины, изготовленные в форме русской буквы «Г». Набор таких пластин составляет 12 штук. Это лопасти генератора, которые при вращении шкива нагнетают холодный воздух на корпус агрегата. Таким образом, осуществляется его охлаждение, поскольку при интенсивном вращении корпус сильно разогревается.

На автомобилях УАЗ 469 используется генератор Г250П2 переменного тока со встроенным выпрямительным блоком ВБГ-1 или ПБВ-4-45, работающий совместно с регулятором напряжения, 665.3701-01 или 161.3771, переменного тока со встроенными интегральными регуляторами напряжения.

  • 1. Генератор
  • 2. Регулятор напряжения
  • 4. Разъем 4-х контактный
  • 4а. Разъем (вид со стороны проводов)

Генератор Г250П2 представляет собой трехфазную синхронную электрическую машину переменного тока с электромагнитным возбуждением и встроенным кремниевым выпрямителем БПВ4-45. Генератор Г250П2 имеет не один, а два вывода «Ш». Подключение генератора УАЗ 469 осуществляется по схеме.

Конструкция генератора содержит следующие основные элементы: неподвижный статор, вращающийся ротор, крышку со стороны контактных колец, щеткодержатель, выпрямительный блок, крышку со стороны привода и шкив вентилятора.

Основные причины плохого пуска

Список причин, по которым холодный двигатель плохо заводится, достаточно широк. Перед началом диагностики необходимо точнее локализовать неисправность. Убедитесь, что аккумуляторная батарея заряжена, стартер ровно (с одинаковой скоростью) крутит двигатель. Дополнительно стоит исключить возможность заправки низкосортным бензином.

Подача топлива

Проблемы с запуском мотора могут возникнуть как в результате того, что отсутствует подача топлива, так и по причине сбоев в процессе его воспламенения в цилиндрах двигателя. Что касается топливоподачи, то горючего может быть слишком мало для запуска. Также возможен вариант, когда свечи зажигания заливает избытками топлива.

  1. Начать проверку стоит с того, чтобы убедиться в наличии выхлопа. Если из выхлопной трубы появляется легкий дымок после вращения стартером, тогда это указывает на то, что подача топлива в цилиндры присутствует.
  2. Следующим шагом становится выкручивание свечей зажигания. Свечи нужно выкрутить после неудачной попытки завести двигатель. Если свеча залита бензином, тогда это зачастую может указывать на проблемы с герметичностью форсунок или зажиганием. Проверьте целостность самих свечей и высоковольтных проводов, а также убедитесь, что на свечах есть искра. Сухая свеча зажигания укажет на то, что топливо в цилиндр не подается.
  3. Препятствовать нормальной подаче горючего в двигатель могут также засоренные фильтры грубой и тонкой очистки, а еще неисправные или сильно закоксованные инжекторные форсунки. Топливо может также не поступать в двигатель по причине того, что произошло резкое снижение производительности бензонасоса. Это означает, что топливный насос не создает нужного давления. Для выяснения причин потребуется проверить давление топлива в рампе и сам бензонасос.

Электронные датчики

Инжекторная система электронного впрыска оснащена специальными датчиками, благодаря которым реализовано взаимодействие с ЭБУ двигателем. Выход отдельных электронных компонентов из строя может привести к тому, что на блок управления подаются неправильные сигналы и двигатель не получается завести.

Если мотор не заводится, тогда необходимо проверить несколько датчиков:

Проверка зажигания

Двигатель может не запускаться в том случае, если неисправен распределитель зажигания. Данная неисправность проявляется таким образом, что при вращении стартером не происходит так называемого схватывания, то есть не присутствуют признаки одиночных попыток воспламенения топливно-воздушной смеси в цилиндрах мотора.

Также стоит уделить внимание выставлению угла опережения зажигания, ремню ГРМ и его приводу. В отдельных случаях стоит произвести проверку состояния системы изменения фаз газораспределения (при наличии таковой)

Катушку зажигания можно проверить при помощи мультиметра.

Снижение компрессии

Падение компрессии в одном или нескольких цилиндрах двигателя является последствием естественного износа или повреждений силового агрегата. Мотор с низкой компрессией не , так как происходит сильное увеличение зазоров между деталями в цилиндре. Другими словами, в камере сгорания не удается достичь нужного давления для воспламенения рабочей смеси в момент пуска.

Частыми причинами указанной неисправности может выступать разрушение поршня, поломка или залегание поршневых колец, прогар клапана ГРМ, износ стенок цилиндров и т.д. Низкая компрессия чаще проявляется при холодном пуске, но также может присутствовать постоянно (при попытке завести сильно изношенный мотор «на горячую»). Двигатель с подобной неисправностью наиболее сложно завести в условиях низких температур. Для точной диагностики компрессию нужно мерить.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Почему двигатель может не заводиться при низких температурах: возможные причины и неисправности. Как правильно запускать промерзший мотор после стоянки.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Почему двигатель после запуска дымит черным дымом. Причины появления белого дыма или синего цвета выхлопных газов. Диагностика неиспрвностей, рекомендации.

Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе.

Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор.
