Электросхема Лада Веста

Лада Веста, как и любой другой современный автомобиль, вмещает себя уйму электроники. Отдельные её элементы соединены проводкой, имеющей длину в несколько сотен метров. Необходимость изучения схемы электрооборудования Лада Веста может возникнуть в различных случаях, начиная от а и заканчивая проведением ремонтных работ. Предлагаем Вам ознакомиться с этими схемами и пояснениями к ним.

Схема проводки Лада Веста

Общая схема проводки слишком громоздкая и сложна для восприятия, поэтому используются схемы, изображающие отдельные соединения.

Обратите внимание, что в каждой схеме имеются таблицы исполнения, где указано обозначение рассматриваемого жгута в зависимости от комплектации авто. Приведённая электросхема Лада Веста чёрно-белая, и цвета проводов обозначены буквами

Расшифровка есть в этой таблице:

Приведённая электросхема Лада Веста чёрно-белая, и цвета проводов обозначены буквами. Расшифровка есть в этой таблице:

Цвета проводов

Передний жгут проводов

Жгут передний Показывает расположение следующих элементов:

  • фары;
  • звуковые сигналы;
  • вентилятор системы охлаждения;
  • датчики (частота вращения колёс, температура воздуха, положение капота и пр.);
  • блоки управления двигателем и ABS;
  • клапан продувки адсорбера;
  • выключатель сигнализации;
  • привод стеклоочистителя;
  • элемент обогрева ветрового стекла;

Задний жгут проводов

Жгут задний Отображает расположение таких устройств, как:

  • дополнительные блоки электроники кузова;
  • датчики (дождя, воздух в салоне, скорость колёс);
  • блок управления освещением в салоне;
  • топливный бак.

Передние двери

Дверь передняя правая Дверь передняя левая Описано соединение следующих элементов Лада Веста:

  • замки;
  • плафоны;
  • стеклоподъемники и их переключатели;
  • динамики;
  • приводы зеркал.

В левой двери Весты присутствуют ещё и блоки переключателей.

Система зажигания

Система зажигания Этот жгут соединяет все устройства, связанные с работой зажигания на Лада Веста:

  • датчики;
  • контроллер управления двигателем;
  • АКБ;
  • генератор;
  • предохранители;
  • клапан управления механизмом газораспределения;
  • выключатель света заднего хода.

Соединение АКБ и стартера

АКБ стартер Изображена система пуска двигателя и электропитания. Схема включает АКБ, стартер, генератор и предохранители.

Панель приборов

Панель приборов Приборная панель Весты, как самое «начинённое» место, имеет соответствующую электросхему. Сюда входят:

  • датчики (угол поворота руля, положение педали сцепления);
  • разнообразные реле (розетка, бензонасос, вентилятор отопителя, наружное освещение, стеклоподъёмники);
  • различные выключатели и переключатели;
  • диагностический разъём;
  • клавиши на руле;
  • прикуриватель;
  • подушки безопасности;
  • блоки управления.

И ещё ряд других электронных мелочей, которые можно перечислять бесконечно.

Дополнительный задний жгут проводов

Дополнительный задний жгут проводов Эта схема электропроводки Lada Vesta содержит следующее:

  • блок управления парктроником;
  • привод замка крышки багажника;
  • освещение номеров;
  • освещение багажника;
  • фонари на кузове и крышке багажника;
  • обогрев заднего стекла.

Дополнительный правый задний жгут проводов

Дополнительный правый задний жгут проводов Этот жгут соединяет следующее устройства:

  • датчики (боковые удары, ремни безопасности, присутствие пассажира);
  • управление подушками безопасности;
  • выключатель ATM и МКП;
  • селектор роботизированной коробки передач.

Роботизированная коробка передач

Дополнительный жгут Изображено соединение управляющих элементов «робота»:

  • актуаторы механизма включения сцепления, выбора и переключения передач;
  • датчик частоты вращения первичного вала.

Заключение

Некоторые схемы электрооборудования Лада Веста могут показаться чрезвычайно запутанными для новичка. Но постепенно, сопоставляя их с соединениями электроники в машине, можно будет неплохо освоиться и не бояться вносить какие-либо апгрейды, как настоящий электрик.

vesta-site.ru

Дополнительный блок кузовной электроники Лада Веста и светодиоды

Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Крышка, которая закрывает предохранители.

Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов Автоа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Где купить?

Купить его можно в дилерском центе, но стоит он в салоне, как правило, очень дорого. В качестве альтернативной площадки можно использовать ресурсы, представленные в таблице ниже. Однако стоит учитывать, что цены могут отличаться, к тому же, деталь далеко не всегда имеется в наличии.

Электронный ресурс Артикул Цена (руб.)
https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/blok-kuzovnoi-yelektroniki-dopolnitelnyi-lada-vesta.html 231A03142R 10100
https://tiu.ru/p217457975-blok-kuzovnoj-elektroniki.html 231A03142R 10811
https://www.autopiter.ru/goods/231a03142r 231A03142R 12159
https://www.бцр-лада.рф/products/108158230-blok_kuzovnoy_elektroniki_lada 231A03142R 19600
https://www.zzap.ru/default.aspx?partnumber=231A08052R&class_man=ВАЗ&location=11135&currency=1&rawdata=231A08052r 231A03142R 8080

Как видно цена дополнительного блока кузовной электроники Весты довольно высокая, так что замена получается недешевая. Впрочем, вся работа в сервисном центре занимает не более 60 минут.

Заключение

Как отметил Schoolboy11, после такой неприятности, его мнение относительно модернизации конструкции через персонального менеджера было озвучено АвтоВАЗу, после чего на заводе пообещали рассмотреть этот вопрос и внести корректировки в производственный процесс. А это значит, что установка ксенона и диодов в дальнейшем должна будет проходить без поломок.

Если же ваша Веста относится к числу первых выпущенных машин, прежде чем ставить светодиоды, проконсультируйтесь у менеджера в дилерском центре. Это позволит избежать напрасных и довольно значительных трат.

club-vesta.ru

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Признаки неисправностей предохранителей

Неисправность Причина Устранение
Не горит освещение Окисление контактов Очистка / зачистка клемм
Не работает вентилятор, омыватель, очиститель Повреждение электрической проводки, реле Диагностика, замена новым
Не работает стеклоочиститель Отсутствует ток в цепи напряжения, неисправен предохранитель Проверка целостности проводки, замена БП
На включается аварийная сигнализация, повторители поворотников Проверка работоспособности БП Замена неисправных элементов
Стрелка тахометра работает хаотически, передача данных нестабильная Повреждение целостности электрической проводки Замена неисправных элементов
Вентилятор двигателя не активен, в том числе, при принудительной активации Проверка целостности цепи Замена поврежденных участков проводки

Где находится ЭБУ LADA VESTA

ЭБУ на «Весте» находится в подкапотном пространстве (моторном отсеке). Корпус управления жестко зафиксирован к раме автомобиля. Жгут проводов подходит к устройству снизу, подключается через колодку с защелками. Из-за расположения под капотом, ЭБУ VESTA может стать объектом угонщиков, которые подменяют устройство на другое. Способ защиты блока от злоумышленников – дополнительный корпус из стали 3 мм с креплением на шпильках к раме.

Связь ЭБУ с ЦБКЭ, который находится под торпедой справа от водителя, в «Ладе Весте» производится через разъем с 16 контактами – OBD2. Колодка находится в салоне слева от места водителя под панелью, возле ручки замка капота. Контактный разъем OBD2 – открытого типа.

Источник фото: https://www.drive2.ru/l/551817399263822806/

Диагностика, сброс ошибок осуществляется через это устройство с помощью ELM327.Снятие блока управление производится, чтобы прошивать новое программное обеспечение с помощью загрузчика в режиме BLS.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Таблица предохранителей на Лада Веста СВ Кросс

Схема продохранителей

Номинал Цепь Назначение Тип
1 15А K15R Питание правого переключателя подрулевой (омывателя) mini
2 30А/5А K15R Левый переключатель подрулевой (не люкс/люкс) mini
3 10А Левая фара дальнего света, (не люкс) mini
4 30А/5А K30S Левый переключатель подрулевой (не люкс/люкс) mini
5 15А K15R Обогрев сидений mini
6 7,5А K30S Габаритные огни правого борта mini
7 10А K30S Габаритные огни левого борта mini
8 K30S Задние противотуманные огни mini
9 ЗА Правый указатель поворотов в зеркале mini
10 K15S Селектор роботизированной коробки передач АМТ mini
11 10А Левая фара ближнего света (не люкс) mini
12 15А K30S Контроллер ВСМ (указатели поворотов) mini
13 10А K30S Контроллер ВСМ (собственное питание) mini
14 10А K30S Выключение педали тормоза mini
15 ВТР Питание датчика дождя и освещенности, корректора света фар mini
16 ВТР Выключение педали тормоза mini
17 ВТР Освещение вещевого ящика, багажника, порогов mini
18 ЗА Левый указатель поворотов в зеркале mini
19 10А Правая фара ближнего света (не люкс) mini
20 Обогрев наружных зеркал mini
21 15А K15S Блок управления системы надувных подушек безопасности mini
22 K15S Комбинация приборов mini
23 K30S Комбинация приборов mini
24 АСС ЭРА ГЛОНАСС, радио mini
25 ВТР Контроллер ESP 9.1 mini
26 15А K30S Питание модуля бензонасоса mini
27 K15S Питание парктроника mini
28 K15S Контроллер электроусилителя рулевого управления mini
29 10А K30S Питание светотехники прицепа mini
30 K15S Контроллер ЭРА ГЛОНАСС mini
31 K30S Контроллер ЭРА ГЛОНАСС mini
32 10А K15S Питание шины К15М (моторного отсека) mini
33 ВТР Управление стеклоподъемниками mini
34 ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
35 ВТР Блок переключателей в двери водителя mini
36 15А K30S Радио, диагностический разъем mini
37 7,5А K30S Правый стоп-сигнал mini
38 7,5А K30S Левый стоп-сигнал mini
39 10А K15R Дневные ходовые огни (не люкс) mini
40 10А K15R Правая фара дальнего света (не люкс) mini
41 20А АСС Розетка 12В (питание дополнительных устройств), прикуриватель JCase
42 20А K30S Контроллер ВСМ (питание шины ВТР) JCase
43 20А K30S Контроллер ВСМ (замки дверей) JCase
44 30А K30S Стеклоподъемники JCase
45 30А K30S Вентилятор отопителя салона JCase
46 30А K15R Питание правого переключателя подрулевой (стеклоочистителя) JCase
47 25А K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО) auto
48 30А K30S Контроллер ЕММ (стеклоочиститель) auto
49 25А K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак) auto
50 25А K30S Контроллер ЕММ (ЛДС, ПБС, ПГО) auto
Реле Номинал Цепь Назначение
К1 70/50А K15R Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 30А Свободен
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А АСС (питание розетки 12В)
Номинал Цепь Назначение Тип
60 70А К30М ЭУРУ maxi
61 30А К30М Обогрев заднего стекла maxi
62 40А К30М ESP maxi
63 15А К30М Муфта кондиционера avto
64
65 25А К30М ESP avto
66 К15М Контроллер АМТ mini
67
68 70А К30М Контроллер АМТ maxi
69 15А Управление реле муфты кондиционера и блока реле avto
70 60А К30М K30S maxi
71 60А АКБ maxi
72 60А АКБ maxi
73 10А К30М Звуковой сигнал mini
74 К15М Выключатель света заднего хода mini
75 60А К30М Обогрев ветрового стекла maxi
76 10А К30М Реле тревожного звукового сигнала mini
77
78 10А Питание датчиков кислорода, клапана продува Адсорбера, клапана ГРМ maxi mini
79 40A К30М Блок реле/реле вентилятора охлаждения maxi
80 5A К15М Обмотка реле обогрева ветрового стекла mini
Реле Номинал Назначение
К21 30А Реле обогрева ветрового стекла 1
К22 30А Реле обогрева ветрового стекла 2
К23 30А Реле стартера
К24 20А Реле звукового сигнала
К25 20А Реле тревожного звукового сигнала
К26
К27 20А Главное реле КСУД
К28 20А Реле муфты компрессора кондиционера
К29 40А Реле вентилятора охлаждения

2.5

LADA VESTA. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЭСУД М86 ЕВРО-5

Схема нужна, если один из блоков электрооборудования. К примеру, для чистки кондиционера дома можно вызвать мастера из eco-service.kz, и он быстро устранит проблему. Но в автомобиле все устроено сложнее, различные узлы находятся в одном корпусе, и необходимо разбираться в их электропитании.

Схема электрических соединений ЭСУД с контроллером М86 приведена на рисунке 2.5-01.

Рис. 2.5-01. Схема электрических соединений ЭСУД автомобиля LADA VESTA в комплектации Comfort AT с контроллером М86 ЕВРО-5 (21803-0000013-51):

1 — генератор; 2 — батарея аккумуляторная; 3 — стартер; 15 — предохранитель 60 А (F70); 17 -выключатель зажигания; 18 — предохранитель 60 А (F71); 19 — предохранитель 60 А (F72); 51 — ЦБКЭ (контроллер ВСМ); 63 — предохранитель 10 А (F32); 107 — блок управления СНПБ; 110 — реле муфты компрессора кондиционера; 111 — муфта компрессора кондиционера; 112 — комбинация приборов; 118 — датчик давления хладагента (фреона) аналоговый; 120 — дополнительное реле стартера; 121 — реле электробензонасоса; 122 — модуль электробензонасоса; 123 — главное реле (реле зажигания); 124 — катушка зажигания 1 цилиндра; 125

— катушка зажигания 2 цилиндра; 126 — катушка зажигания 3 цилиндра; 127 — катушка зажигания 4 цилиндра; 128 — форсунка 1 цилиндра; 129 — форсунка 2 цилиндра; 130 — форсунка 3 цилиндра; 131 — форсунка 4 цилиндра; 132 — электровентилятор системы охлаждения двигателя; 133 — блок реле электровентилятора; 134 — выключатель сигнала торможения; 135 -дроссельный патрубок с электроприводом; 137 — конденсатор помехоподавляющий; 140 -датчик давления и температуры воздуха; 141 — контроллер АМТ (КУРКП); 142 — датчик контрольной лампы давления масла; 143 — контроллер ЭСУД М86; 144 — педаль акселератора электронная; 145 — датчик положения коленчатого вала; 146 — датчик детонации; 147 -датчик фаз; 148 — датчик кислорода 1 (управляющий); 149 — датчик кислорода 2 (диагностический); 150 — датчик температуры охлаждающей жидкости; 151 — электромагнитный клапан продувки адсорбера; 153 — электромагнитный клапан управления механизмом заслонок модуля впуска; 164 — панель управления кондиционером; 166 — колодка диагностики; 176 -гидроагрегат антиблокировочной системы тормозов; 178 — электромеханический усилитель рулевого управления; 184 — блок Эра-ГЛОНАСС; 188 — предохранитель 15 А (F69); 199 -предохранитель 7,5 А (F78); 203 — предохранитель 10 А (F14); 205 — предохранитель 5 А (F16); 209 — предохранитель 40 А (F79); 210 — предохранитель 15 А (F63); 212 — предохранитель 15 А (F26); 213 — предохранитель 10 А (F36);

место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

— место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Схемы электрооборудования Лада Веста — цветные с пояснениями

Lada Vesta, как и все современные автомобили, обладает большим количеством электроники и электрооборудования. Чтобы все это дело работало и правильно функционировало, автомобилю требуется электрическая проводка, которая подобно венам в теле человека буквально пронизывает весь кузов автомобиля. Если вытащить всю проводку Лада Веста и измерить ее длину, мы получим цифру в несколько сотен метров.

Необходимость изучения электрических цепей возникает чаще всего при поломке или входе из строя какого-либо элемента. В этом случае требуется правильно продиагностировать и установить причину поломки — «приговорить» к замене сам элемент или же проводку. Давайте рассмотрим небольшой пример. У автомобиля пропал холостой ход. На диагностике была выявлена ошибка по регулятору ХХ. Причин может быть несколько — либо сам регулятор вышел из строя, либо плохой контакт на фишках проводов, либо обрыв в проводке. Прежде, чем покупать регулятор, необходимо удостовериться, что дело не в обрыве электрической цепи. Мы можем сделать это с помощью тестера и прозвонить проводку. Но вот беда. Фишка проводов РХХ находится под капотом, а управление идет с ЭБУ в салоне. И как быть? В этом случае нам поможет схема электрооборудования Лада Веста. По схеме мы можем найти откуда идет контакт с ЭБУ до РХХ и без проблем прозвонить. Вот такая, казалось бы совсем простая ситуация, но без знания электросхемы Лада Веста ее не возможно было бы решить в короткие сроки.

В этой статье Вы найдете все схемы электрооборудования Лада Веста с подробным описанием. Итак, поехали.

Заключение

Некоторые схемы электрооборудования Лада Веста, представленные в данной статье неопытному человеку могут показаться весьма сложными и запутанными. Но на самом деле, если немного разобраться со схемами, то окажется, что сложного в них ничего нет

Спасибо за внимание и до новых встреч на нашем сайте

lada-vesta-sw.ru

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Центральная и автоматическая блокировка/разблокировка замков дверей из салона и снаружи автомобиля

Центральная блокировка/разблокировка замков дверей. Для блокировки замков всех дверей из салона нажмите кнопку на панели приборов, индикатор на кнопке 1 (рис. 3) загорится на некоторое время, затем погаснет. Если при нажатии кнопки капот, багажник или одна из дверей были открыты, то двери обратно разблокируются. Закройте двери, капот, багажник, нажмите кнопку блокировки , все двери заблокируются. Разблокировка замков боковых дверей происходит при открывании со стороны салона любой передней двери. Для принудительной блокировки дверей, и постановке на охрану в случае открытой любой двери, требуется нажать и удерживать некоторое время кнопку .

  1. Выключатель блокировки дверей .
  2. Выключатель ESC (электронной системы контроля устойчивости ).

Примечание. Перед принудительной блокировкой убедиться, что все пассажиры вышли из автомобиля и ключи зажигания не останутся в автомобиле.

ОТВЕТСТВЕННОСТЬ ВОДИТЕЛЯ

Если Вы решили ехать с заблокированными дверями, помните, что это может затруднить доступ спасателей в салон в экстренной ситуации. Включение функции автоматической блокировки замков боковых дверей при движении. При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Сразу после нажатия кнопки загорится светодиод, двери заблокируются. Заглушите двигатель. Функция активирована.

Запустите двигатель, после начала движения при скорости около 10 км/ч произойдет автоматическая блокировка дверей, если они не были заблокированы.

Разблокировка дверей произойдет при нажатии кнопки центрального замка или при открывании любой двери из салона на стоящем автомобиле.

Отключение функции автоматической блокировки замков боковых дверей при движении. При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Функция отключена.

Автоматическая разблокировка замков боковых дверей при аварии. При аварии, в случае срабатывания подушек безопасности, происходит автоматическая разблокировка замков всех боковых дверей.

Примечание. Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков дверей происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатие кнопки на панели приборов, а также на нажатие кнопок и на ПДУ. Если это произошло, не нажимайте кнопку на панели приборов и кнопки и на ПДУ некоторое время, после чего работоспособность системы полностью восстановится.

Монтажный блок Лада Веста в салоне автомобиля

Расположение этого монтажного блока достаточно привычной для большинства современных автомобилей — возле левой ноги водителя. Для того, чтобы получить доступ к этому блоку, необходимо вывернуть ручки крепления крышки, снять фиксатор в верхней правой части крышки и потянуть крышку вниз. Сам монтажный блок также имеет крышку, которую можно снять, рассоединив верхние держатели.

Номинал Назначение Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 30А Свободен
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А АСС (питание розетки 12В)

2.5

LADA VESTA. СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЭСУД М86 ЕВРО-5

Схема электрических соединений ЭСУД с контроллером М86 приведена на рисунке 2.5-01.

Рис. 2.5-01. Схема электрических соединений ЭСУД автомобиля LADA VESTA в комплектации Comfort AT с контроллером М86 ЕВРО-5 (21803-0000013-51):

1 — генератор; 2 — батарея аккумуляторная; 3 — стартер; 15 — предохранитель 60 А (F70); 17 -выключатель зажигания; 18 — предохранитель 60 А (F71); 19 — предохранитель 60 А (F72); 51 — ЦБКЭ (контроллер ВСМ); 63 — предохранитель 10 А (F32); 107 — блок управления СНПБ; 110 — реле муфты компрессора кондиционера; 111 — муфта компрессора кондиционера; 112 — комбинация приборов; 118 — датчик давления хладагента (фреона) аналоговый; 120 — дополнительное реле стартера; 121 — реле электробензонасоса; 122 — модуль электробензонасоса; 123 — главное реле (реле зажигания); 124 — катушка зажигания 1 цилиндра; 125

— катушка зажигания 2 цилиндра; 126 — катушка зажигания 3 цилиндра; 127 — катушка зажигания 4 цилиндра; 128 — форсунка 1 цилиндра; 129 — форсунка 2 цилиндра; 130 — форсунка 3 цилиндра; 131 — форсунка 4 цилиндра; 132 — электровентилятор системы охлаждения двигателя; 133 — блок реле электровентилятора; 134 — выключатель сигнала торможения; 135 -дроссельный патрубок с электроприводом; 137 — конденсатор помехоподавляющий; 140 -датчик давления и температуры воздуха; 141 — контроллер АМТ (КУРКП); 142 — датчик контрольной лампы давления масла; 143 — контроллер ЭСУД М86; 144 — педаль акселератора электронная; 145 — датчик положения коленчатого вала; 146 — датчик детонации; 147 -датчик фаз; 148 — датчик кислорода 1 (управляющий); 149 — датчик кислорода 2 (диагностический); 150 — датчик температуры охлаждающей жидкости; 151 — электромагнитный клапан продувки адсорбера; 153 — электромагнитный клапан управления механизмом заслонок модуля впуска; 164 — панель управления кондиционером; 166 — колодка диагностики; 176 -гидроагрегат антиблокировочной системы тормозов; 178 — электромеханический усилитель рулевого управления; 184 — блок Эра-ГЛОНАСС; 188 — предохранитель 15 А (F69); 199 -предохранитель 7,5 А (F78); 203 — предохранитель 10 А (F14); 205 — предохранитель 5 А (F16); 209 — предохранитель 40 А (F79); 210 — предохранитель 15 А (F63); 212 — предохранитель 15 А (F26); 213 — предохранитель 10 А (F36);

— место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке;

— место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Частые вопросы по автодиагностике через компьютер или смартфон Лады Веста

Рассмотрим наиболее частые моменты, возникающие при сервисе данного автомобиля.

Диагностика датчиков Lada Vesta через OBD2

Система управления машины построена таким образом, что датчики следят за каждым моментом работы ДВС. Информация собирается и анализируется ЭБУ.

Лямбда зонд

Кислородный датчик проверяется программой OpenDiag и адаптером на колодке OBD2.

  • нормальное состояние – 0,007-0,7 В;
  • требуется осмотр – выше 0,8 В.

График не должен быть рваным, с зависаниями пиков.

Датчик скорости

Элемент выдает импульсный поток, преобразующийся в текущую скорость. ПО отображает количество пиков сигнала, с инвертированным значением.

Датчик холостого хода

Сканер отображает шаговое положение регулятора:

О неисправностях элемента, цепи, говорят ошибки: Р0505, Р0506-07, Р1509, Р1513-14.

Датчик давления масла

ЭБУ контролирует состояние узла по двум параметрам:

  • наличие сигнала;
  • отсутствие связи.

Ошибки Р0522 и Р0523 свидетельствуют о наличии проблем.

Датчик давления воздуха

Сервисное ПО отображает график значений постоянного напряжения на узле. Варианты:

  • нормальная работа – 0,15-4 В;
  • заглушенный ДВС – выше 4,5 В.

Неисправности цепи фиксируются ЭБУ, вносятся в память. OpenDiag считывает ошибки и отображает их значение.

Датчик расхода воздуха

С помощью диагностического ПО выводится напряжение сигнала элемента:

  • 1-1,02 В – исправное состояние;
  • 1,03-1,04 В – допустимая норма;
  • выше 1,05 В – изношенный датчик.

При данном значении, ДМРВ следует заменить.

Возможен анализ следующих элементов:

  • электронный акселератор;
  • индикатор детонации;
  • датчик положения КВ и РВ.

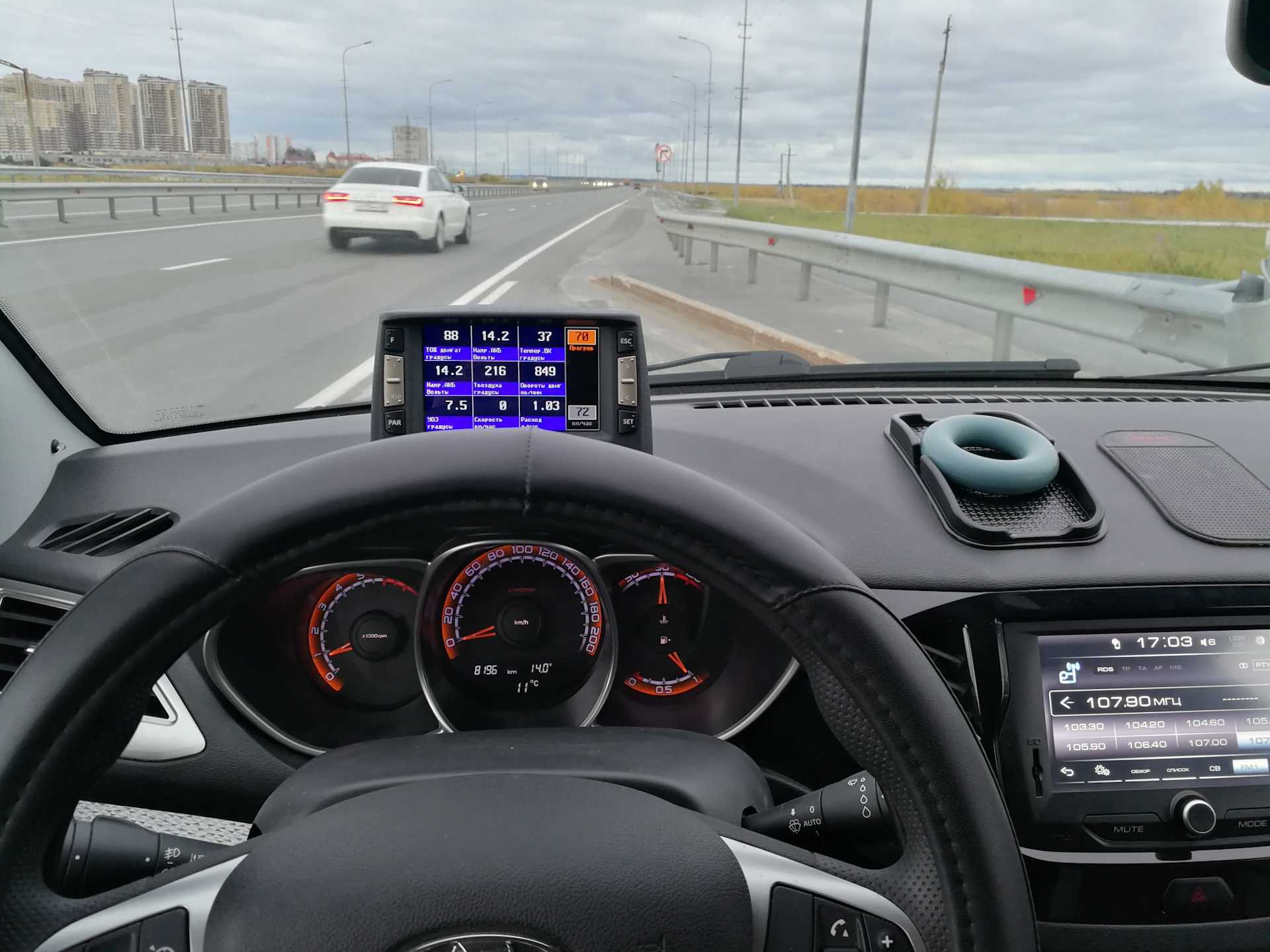

Диагностика двигателя через OBD2

Возможности сервиса электронных узлов зависят от применяемых сканеров и программ. Приложение OpenDiag позволяет в домашних условиях считать показания работы ДВС, отобразить записанные коды ошибок и расшифровать их.

Сервисное ПО позволяет отслеживать режимы при езде. Среди доступных: температура, обороты, положение дросселя, качество смесеобразование и другие.

Для подробного изучения датчиков и системы управления двигателем М86 ознакомьтесь с документацией ниже. «Евро‐5 Электронная система управления двигателем 21129 автомобилей семейства LADA VESTA с контроллером – устройство и ».

Диагностика АБС через OBD2 разъем

Система ABS диагностируется по аналогичной схеме. Подключенный сканер считывает информацию с блока контроля торможением. На основании данных делается вывод о необходимости ремонта.

  • скорость вращение каждого колеса;
  • состояние клапанов;
  • статус мотора насоса.

Проверка покажет работу датчиков, состояние цепи и контактов.

Электромагнитный клапан впуска

Неисправности данного элемента может выявить компьютерный анализ при помощи сервисного ПО. В ЭБУ Лады Весты предусмотрено 5 кодов ошибки узла:

  • Р2070, Р2071 – механическое зависание клапана;
  • Р0660, Р0661, Р0662 – электрическая неисправность цепи.

Для диагностики, подключите сканер к разъему OBD2 и запустите программу.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
