Самодиагностика тойота камри sv30

Сброс ошибок

После прочтения, ошибки можно сбросить. Такая процедура позволяет выяснить — была ошибка случайной или она вызвана выходом из строя какого-то электронного компонента в транспортном средстве. На автомобилях Хонда различные типы ошибок сбрасываются определенным способом.

Например, для сброса ошибок системы EPS на Хонда Сивик необходимо выполнить следующие действия:

1. Соединить пины диагностического разъема проволочной перемычкой, как при процедуре самодиагностики.
2. Вставить ключ в замок зажигания, вывернуть колеса до упора в левую сторону и удерживать рулевое управление в этом положении.
3. Повернуть ключ до положения включения зажигания и выждать 4 секунды, по истечении которых должна погаснуть контрольная лампа EPS на комбинации приборов.
4. За последующие 4 секунды необходимо вернуть руль в среднее положение. Должна снова включиться лампа EPS.
5. После этого надо за очередные 4 секунды вывернуть колеса до упора влево и удержать в таком положении до момента, пока не погаснет лампа EPS.
6. Вернуть рулевое управление в среднее положение и через 4 секунды лампа EPS должна подать два сигнала миганием, что обозначает очистку памяти блока управления от ошибок.
7. Выждать еще 5 секунд, за которые система обучится новому среднему положению руля. Окончание этой процедуры будет обозначено тремя вспышками индикатора EPS.
8. Выключить зажигание и вынуть перемычку из контактов разъема.
9. Включить зажигание. Если лампа EPS продолжает гореть, то следует повторить процедуру заново.

Имеющиеся в памяти ошибки системы АБС можно обнулить своими силами.

Последовательность действий на машинах Одиссей и CRV RD1 при этом следующая:

1. Вставить перемычку между пинами 4 и 9 диагностического разъема.
2. Нажать педаль тормоза с небольшим усилием и удерживать ее в таком положении.
3. Включить зажигание и дождаться выключения индикатора ABS на комбинации приборов (примерно 2-3 секунды).
4. После выключения индикатора убрать ногу с педали тормоза, через 4 секунды сигнал ABS включится снова.
5. Сразу после включения сигнала следует незамедлительно нажать на педаль тормоза и выждать 4 секунды, пока не погаснет лампа ABS.
6. Отпустить педаль и через 4 секунды лампа ABS должна два раза коротко мигнуть. Это сигнал очистки памяти.
7. Выключить зажигание и удалить перемычку из пинов.

После сброса этих ошибок на комбинации приборов может гореть предупредительный сигнал в виде оранжевого треугольника с восклицательным знаком. Этот символ сообщает о наличии ошибки системы VSA. В этой ситуации работает только антиблокировочная система тормозов. Процедура сброса системы VSA имеет несколько другой вид. Она будет рассмотрена на примере Honda Accord седьмого поколения.

Для сброса ошибок следует выполнить шаги:

1. Замкнуть четвертый и девятый контакты разъема.
2. Вставить ключ в замок и опустить рычаг ручного тормоза до крайнего нижнего положения.
3. Нажать на педаль тормоза со средним усилием и удерживать ее до окончания процедуры сброса ошибок.
4. Включить зажигание и дождаться момента, когда погаснет контрольный сигнал системы ABS на комбинации.
5. Сразу после того как погаснет лампа, необходимо утопить кнопку рычага ручного тормоза и поднять его до упора вверх.
6. Не отпуская кнопки быстро опустить рычаг обратно и снова вверх.
7. Если вся процедура выполнена правильно, то лампа ABS должна дать две вспышки, сигнализирующие об удалении ошибок.
8. Выключить зажигание и удалить перемычку.

Сброс ошибок для праворульных или леворульных транспортных средств проводится по одной схеме. Единственное отличие — расположение монтажного блока.

Сброс ошибок SRS на Хонда ХРВ (общеупотребимое название — ШРВ) осуществляется в такой последовательности:

1. Снять корпус бардачка в районе левого (для леворульных машин) или правого (для праворульных) колена водителя, за которым размещен блок предохранителей.
2. Найти в блоке разъем желтого цвета с двумя пинами. Обычно он расположен в глубине монтажного элемента.
3. Замкнуть пины при помощи провода.
4. Включить зажигание.
5. Лампа SRS будет гореть 6 секунд, затем погаснет. После этого необходимо в течение 4 секунд разомкнуть пины.
6. Лампа SRS снова включится и за следующие 4 секунды следует замкнуть разъем.
7. Лампа погаснет и в течение еще 4 секунд пины следует разомкнуть. Индикатор SRS замигает два раза.
8. Выключить зажигание на 15-20 секунд.

 Загрузка …

Ошибка P0031 Toyota — низкое напряжение цепи управления подогревателя ДК

2 года ago AutoTime

554

Ошибка P0031 Toyota — низкое напряжение цепи управления подогревателя датчика кислорода

P0031 Toyota код неисправности OBD-II: низкое напряжение цепи управления подогревателя датчика кислорода (A/F сенсор) (датчик 1 банка 1)

Расшифровка кода неисправности для автомобилей Nissan: низкое напряжение подогревателя датчика кислорода (HO2S) 1 Банк 1

Что означает ошибка P0031 Toyota

Этот код ошибки представляет собой общий код неисправности. Он применяется ко всем  автомобилям Toyota, оснащенным OBD-II. Этапы диагностики и ремонта могут варьироваться в зависимости от модели автомобиля.

Эта ошибка говорит о том что, цепь подогревателя лямбда-зонда  имеет низкое напряжение. Подогреватель датчика кислорода необходим для правильного контроля выхлопа во время запуска и прогрева двигателя, когда он холодный.

Причины кода P0031 Toyota?

Если после того как, ошибка была сброшена она появляется вновь, то проблема находится в первом верхнем лямбда -зонде. В датчике может выйти из строя подогреватель, он может иметь плохой (окисленный) контакт, неисправный 12-вольтовый вход или проблему в разъеме. Очень редко, но источником ошибки бывает неисправность блока управления двигателем Toyota.

Причины ошибки:

• короткое замыкание или обрыв в цепи нагревателя в датчике кислорода
• неисправен нагреватель датчика кислорода
• отсутствует контакт на разъемах датчика
• неисправность PCM / ECM.

Симптомы ошибки P0031

На приборной панели загорается индикатор «Check Engine». При обнаружении низкого напряжения A/F cенсора, блок управление двигателе переходит в безопасный режим до тех пор, пока зажигание не будет выключено.  Безопасный  режим может проявляться по-разному, начиная от горящей лампы «Check Engine», до отключения полного привода и ограничения максимальных оборотов. Пока причина ошибки не будет устранена, автомобиль будет находиться в аварийном режиме.

Диагностика ошибки P0031 Toyota

Ошибка диагностируется только с помощью сканера OBD-II. Необходимо сбросить ошибку и провести тест-драйв автомобиля Toyota, чтобы узнать, не возвращается ли вновь ошибка. Если код появляется снова, необходимо проверить напряжение и массу на датчике, проверить проводку и разъемы. Зачастую проблемы возникают из-за проводки расположенной близко к катализатору, где очень высокая температура.

Основные ошибки при диагностике.

Не заменяйте датчик кислорода, пока полностью не проверена связанная проводка и разъемы. Необходимо убедится в наличии напряжения 12 В на датчике и в том, что «земля» хорошая. датчика, а земля хорошая.

Насколько серьезна ошибка

Неприятности, которые может доставить ошибка P0031, аналогичны проблемам, связанным с ошибкой P0030. Это – загоревшийся сигнал «Check Engine», увеличенный расход и т.п. Автомобиль Toyota едет нормально, но необходимо как можно скорее провести диагностику и устранить неисправность. Часто, достаточно сбросить ошибку и она не появляется вновь и автомобиль будет  работать абсолютно нормально.

• электропроводка, которая повреждается чрезмерным теплом от выхлопных газов. Убедитесь, что проводка не имеет повреждений, на датчик поступает правильное напряжение и он имеет хороший контакт «земля». При включенном зажигании и выключенном двигателе проверьте подачу напряжения +12 В на подогреватель сенсора.  Если напряжение отсутствует, необходимо отремонтировать обрыв или короткое замыкание цепи, предварительно определив, необходимо ли заменить предохранитель если было короткое замыкание.
• Если цепь питания не повреждена, необходимо снять цепь заземления с разъема проводки ECM и проверьте сопротивление на цепи.  Если сопротивление бесконечное, необходимо восстановить контакт. Если цепь управления проверена, то скорее всего неисправен датчик кислорода.
• Необходимо заменить датчик и провести повторную диагностику.

Самодиагностика климат-контроля для Toyota Camry ACV40.

Процесс: 1. Заглушите двигатель. 2. Одновременно нажмите и держите на климат-контроле кнопки “AUTO” и “Внутренняя циркуляция воздуха”. 3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков. 4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего. 5. Для проведения диагностики приводов нажмите кнопку “Внутренняя циркуляция воздуха”. Проверка приводов должна осуществляться на прогретом моторе. Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите “AUTO”. 6. Для завершения диагностики нажать кнопку “OFF”. Очистка памяти: После устранения неисправностей произведите очистку памяти: во время диагностики датчиков нажмите одновременно кнопки “Обогрев переднего стекла” (FRONT) и “Обогрев заднего стекла” (REAR).

Вот, что нужно нажать, чтобы продиагностировать!

Коды ошибок: 00 — Ошибок нет 11 — Датчик температуры воздуха в салоне* 12 — Датчик температуры окружающей среды* 13 — Датчик температуры испарителя* 14 — Датчик температуры охлаждающей жидкости* 21 — Датчик солнечного света (со стороны пассажира)* 22 — Датчик блокировки компрессора** 23 — Датчик давления (хладагента).*** 24 — Датчик солнечного света (со стороны водителя)* 31 — Датчик положения заслонки воздушной смеси (со стороны пассажира)* 32 — Датчик положения заслонки воздухазаборника* 33 — Air Outlet Damper Position Sensor Circuit 41 — Сервопривод заслонки воздушной смеси (со стороны пассажира)* 42 — Сервопривод заслонки воздухозаборника* 43 — Air Outlet Damper Control Servo Motor Circuit 46 — Сервопривод заслонки воздушной смеси (со стороны водителя) 51 — Compressor Solenoid Circuit 62 — Датчик влажности воздуха (нет в Camry) 71 — A/C Inverter High Voltage Power Resource System Malfunction 72 — A/C Inverter High Voltage Output System Malfunction 73 — A/C Inverter Start-up Signal System Malfunction 75 — A/C Inverter Cooling / Heating System Malfunction 76 — A/C Inverter Load System Malfunction 77 — A/C Inverter Low Voltage Power Resource System Malfunction 97 — BUS IC Communication Malfunction 98 — Communication Malfunction (A/C Inverter Local) 99 — Multiplex Communication Circuit Примечание: *: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем. **: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Повреждён или не отрегулирован ремень привода компрессора; Неисправен датчик электромагнитной муфты компрессора; Неисправен компрессор системы кондиционирования (или блокировка компрессора); Неисправен блок управления двигателем (ECM). ***: Неисправен данный датчик или блок управления климат-контролем; Повреждена проводка или разъёмы между данным датчиком и климат-контролем; Неисправен компрессор (или блокировка компрессора); Утечка, отсутствие хладагента или неправильное(меньше или больше нормы) давление в системе. Коды 21 и 24 могут выскакивать если диагностика проводится в тёмном помещении или тёмное время суток. Из-за потери связи с панелью приборов, код 71 не может быть на ней отображён. Что такое “блокировка компрессора” — многим непонятен этот пункт. Принцип верной работы прост. Если компрессор ВЫКЛючен, то ремень привода вспомогательных агрегатов вращает только его шкив. Если компрессор нужно ВКЛючить, то срабатывает электромагнитная муфта (компрессор блокируется со шкивом и начинает вращаться). Мозг получает сигнал от датчика (подобного датчику ABS), что компрессор включён и вращается. Далее этот датчик передает в ECM импульсы, количество которых равно числу оборотов двигателя.Если соотношение между частотами вращения компрессора и коленчатого вала двигателя на 20% или более отклоняется от величины, характерной для нормального режима работы, ECM выключает компрессор системы кондиционирования, а индикатор начинает мигать с периодом ~1 с. Данные о рабочем состоянии компрессора передаются ECM в блок управления системой кондиционирования через мультиплексную систему передачи данных (шины CAN и BEAN).

Как считывать ошибки?

Порядок проведения работ по считыванию кодов состоит из следующих шагов:

1. Заглушив двигатель, специальный сканер необходимо подключить к разъему для диагностики, который находится в блоке предохранителей.
2. Далее, сканер следует подключить к ноутбуку или компьютеру, на котором установлено специальное программное обеспечение для самодиагностики. Если это ПО установлено на смартфон, то действие заключается в подключении по bluetooth.
3. Дальше работа происходит в среде программы – в меню нужно выбрать Тойота Камри, год выпуска и кузов.
4. Потом необходимо завести автомобиль или включить зажигание, в таком положении можно запускать сканирование кодов.
5. Результатом сканирования будет список кодов ошибок, который высветится на дисплее ноутбука или смартфона. Эти ошибки записывались с момента последнего удаления регистра – то есть, информация неактуальная. Проведение правильной диагностики требует форматирования памяти – все высвеченные ошибки следует удалить.
6. После очистки памяти бортовой системы на автомобиле необходимо проехать 2-3 километра, после чего провести повторное считывание – теперь перечень ошибок будет включать в себя только «свежие» коды.
7. Последним этапом будет сохранение и расшифровка кодов.

Подвеска

Подвеска — это узел автомобиля, который подвергается самым серьёзным нагрузкам. Немудрено, что на ремонт Camry пригоняют чаще всего именно по этому поводу. Особенно актуально это для иностранных автомобилей, ездящих по отечественным дорогам. Починку подвески этого автомобиля сотрудникам СТО приходится делать довольно часто.

Имея огромный опыт, и пользуясь помощью современного оборудования, профессионалы, работающие в техцентрах «ДжапАвто» в сжатые сроки произведут ремонт Toyota Camry любой сложности.

Автомобиль Тойота Камри, техническое обслуживание, диагностика и ремонт которого осуществляется специалистами «ДжапАвто», выпускается заводами корпорации Toyota, расположенными в США, Японии, Китае, Австралии и России. Сегодня на рынке реализуется уже седьмое поколение этого семейства.

Toyota Camry — один из самых распространённых легковых автомобилей в мире. Почти в каждом крупном европейском городе работает фирменный сервис, в котором осуществляется техобслуживание машин этого семейства. Восстановление двигателя, кузовные работы, починка АКПП и подвески — это далеко не все работы, которые проводятся в этих техцентрах.

Коды ошибок Тойота Камри 40

Check VSC System — сообщение появляется на экране бортового компьютера.

Само уведомление Check VSC System не несет конкретной информации, это предупреждение о том, что с автомобилем что-то не так. Существенных проблем может не быть, например, заправляетесь с работающим двигателем, или подзарядили севший аккумулятор, появится Check VSC System. Если поломки нет, то сообщение уйдет, заглушите и заведите авто 10 раз или отсоедините клему от аккумулятора на 5 минут. Уведомление не уходит, то проводите компьютерную диагностику Камри.

Надпись на экране борт компьютера CHECK VSC SYSTEM

P0351, P0352, P0353, P0354, P0355, P0356

Ошибки катушек зажигания, последние две могут появиться только у моторов Тойота V6, например, 2GR-FE.

Причины появления данных кодов:

• вышедшая из строя катушка зажигания,
• неисправная проводка, ведущая к катушкам,
• сломанный электронный блок управления.

Чтобы точно установить неисправность, осциллографом измерьте электрический сигнал с катушки зажигания показавшей ошибку. Если нет осциллографа, то можно поменять местами потенциально неисправную катушку с другой. Например, есть ошибка P0351, переставили катушку с первого цилиндра на второй, теперь сканер показывает P0352 – проблема в катушке, если же код остался прежним P0351 – неисправна проводка или ЭБУ.

P0172

Ошибка P0172 – слишком богатая топливновоздушная смесь. Причины возникновения:

• система впуска воздуха,
• неисправные форсунки,
• не корректно работающий датчик массового расхода воздуха,
• давление топлива вне допустимых пределов,
• утечка отработавших газов,
• проблема в цепи или в самом кислородном датчике,
• ЭБУ.

Для постановки точного «диагноза» обратитесь к опытному мастеру.

Один из вариантов устранения ошибки – замена клапана VVT-I.

Клапан VVT-I Камри

P2237

P2237 – обрыв в цепи тока накачки кислородного датчика (A/F), P2238 – слабый ток в цепи тока накачки кислородного датчика (A/F) (1 ряда 1). Речь о лямбда-зонде, установленном до катализатора, который расположен рядом с двигателем. Данная ошибка может и не повлиять на поведение автомобиля, но расход топлива увеличиться. Хотим предостеречь от замены этого датчика на не оригинальный.

Лямбда-зонд новый

Использование данной головки позволит не снимать тепловой экран при замене вышедших из строя лямбда-зондов.

P0137, P0157

P0137, P0157 – низкое напряжение в цепи кислородного датчика (ряд1, ряд2 датчик 2).

Причины появления ошибок P0137, P0157:

• обрыв, надрыв цепи подогреваемого кислородного датчика ряд 1,2 датчик 2,
• неисправный лямбда-зонд (подогреваемый кислородный датчик),
• датчик топливновоздушной смеси ряд 1,2 датчик 1,
• утечка из системы отработавших газов.

Новый и старый лямбда-зонд

Если во время активного управления соотношением воздух-топливо заданное соотношение является обогащенным, но выходное напряжение подогреваемого кислородного датчика составляет менее 0,21 В (обеднение), ECM рассматривает это как чрезмерно низкое выходное напряжение датчика и регистрирует DTC P0137 или P0157. Если во время активного управления соотношением воздух-топливо заданное соотношение является обедненным, но выходное напряжение составляет более 0,59 В (обогащение), ECM рассматривает это как чрезмерно высокое выходное напряжение датчика и регистрирует DTC P0138 или P0158.

Если замена датчика не принесла результата, то мастера могли поменять не тот датчик (такое бывает часто), или проблема не в датчике, а в цепи или в утечке выхлопных газов.

Проверьте все разъемы, они могли окислиться, в них могла попасть влага. Визуально осмотрите проводку, не нарушена ли ее целостность. Если визуально цепь в порядке, то проверьте ее работу с помощью осциллографа.

Каталожный номер 1 кислородного датчика, устанавливаемого до катализатора

Правильное проведение диагностики

Продолжение кодов ошибок двигателя 1.3 Королла

Система диагностики Тойота Королла состоит из датчиков, регистрирующих физические параметры узлов, электронного блока управления (ЭБУ), программы для этого блока, а также системы индикации о неполадках.

Изначально в память ЭБУ производителем занесены эталонные значения параметров состояния узлов автомобиля. При эксплуатации датчики регистрируют фактические значения этих параметров, а затем посылают их в электронный блок управления. ЭБУ Corolla сравнивает полученные фактические параметры с эталонными значениями и, в случае их несовпадения, записывает шифр в память. После этого блок управления посылает код ошибки на световой индикатор Тойота Королла «CHECK». При устранении неисправности сигнал ошибки исчезает. Кроме того, имеется возможность принудительного считывания кодов неисправности сканером или без него.

Неисправности мотора 1.3 Королла

На световом индикаторе коды ошибок визуализируются количеством световых сигналов, а также сочетанием их длины и пауз между ними. Фирма Тойота использует два типа световых шифров: 09 и 10. 09 является двухзначным шифром. Это значит, что он начинается с числа 11, а закачивается числом 99. Продолжительность свечение – пауза составляет 0.5 секунды. Пауза между десятками и единицами – 1.5 секунды, пауза между шифрами – 2.5 секунды, а между серией шифров – 4.5 секунды. Например, два блика с паузой 0.5 секунды плюс один блик через 1.5 секунды соответствует 21 коду ошибки.

Код 10 является однозначным шифром. В нем количество световых импульсов соответствует коду ошибки неисправности. Так же, как и в предыдущем шифре, продолжительность свечений – пауз равна 0.5 секунд. При этом пауза между шифрами равна 2.5 секунды, пауза между серией шифров – 4.5 секунды. 12 бликов через 0.5 секунды соответствуют ошибке 12-го кода неисправностей.

Коды неисправностей двигателя 1.4 Королла

В процессе эксплуатации Королла возникает необходимость принудительной диагностики отдельных узлов автомобиля. Для этого установлено три блока диагностических разъемов (DLC — DataLinkConnector): DLC 1, DLC 2, DLC 3. Разъемы DLC 1 собраны в диагностическую коробку с надписью «Diagnostic», которая размещена под капотом у задней стенки моторного отсека. Разъемы DLC 2, DLC 3 находятся в салоне автомобиля со стороны водителя. DLC 2 разъемы установлены под панелью, а DLC 3 под передней дверью. Блок DLC 2 используется для чтения информации специальными сканерами.

Коды ошибок мотора 1.4 Корола

Следует заметить, что расположение блоков для сканирования может несколько варьировать под капотом или в салоне зависимо от марки, а также года выпуска автомобиля.

Коды неисправностей мотора 1.6 Королла

Для того чтобы открыть крышечку коробки, достаточно потянуть за виднеющийся лепесток. Стандартная процедура диагностики проводится с помощью – сканера. Но при отсутствии сканера необходимую информацию в «домашних условиях» можно получить также без него. Для выполнения этой процедуры сделайте следующие диагностические операции:

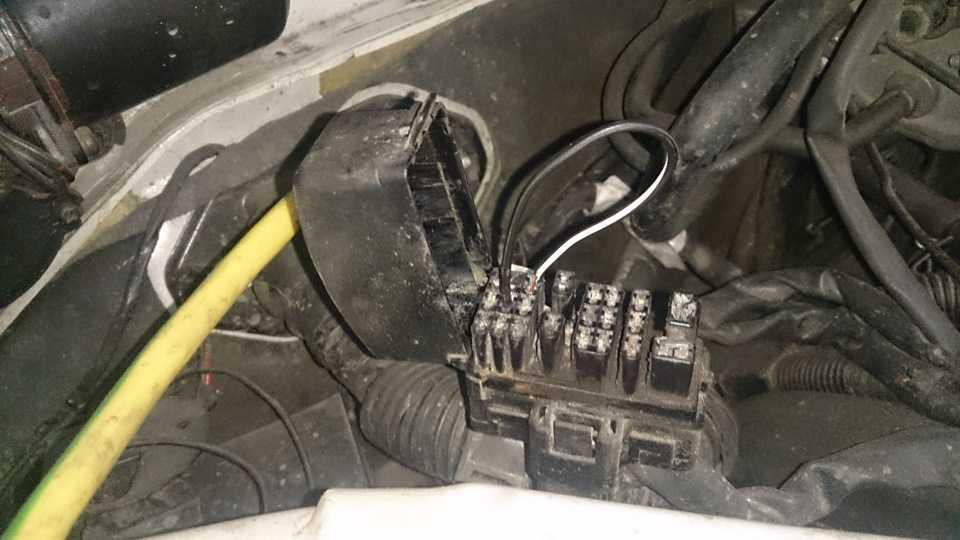

• Возьмите канцелярскую скрепку или кусочек проволоки такой же длины.
• Выключите зажигание, а также все энерго потребляющие приборы.
• Откройте капот и снимите крышечку с коробки блока разъемов «Diagnostic». На внутренней стороне крышечки находится маркировка разъемов. По этой маркировке найдите разъемы TE1 и E1.
• Согните скрепку или проволоку в П образную форму таким образом, чтобы ее можно было вставить в гнезда TE1 и E1. Когда это будет готово, вставьте проволоку в эти гнезда и тем самым замкните их.
• Включите зажигание и наблюдайте за индикатором «CHECK».

Неисправности мотора Королла 1.6

Если он мигает более одиннадцати раз с амплитудой пол секунды, то это указывает на отсутствие ошибок в памяти ЭБУ, а также исправность машины. Такая кодировка соответствует 09 шифру. Если «CHECK» мигает с амплитудой четыре с половиной секунды, значит, в авто используется шифр 10 и он также исправен.

Двигатель 1.6 Коды неисправностей

А если сигналы будут другими, необходимо считать шифр, определять по коду тип неисправности и, зависимо от этого, предпринимать дальнейшие действия. Аналогичным образом проводится самоконтроль других узлов. Могут меняться только блоки узлов и пары разъемов, а также индикаторы на панели приборов.

Другие самые частые неисправности

Ниже приведены коды ошибок «Тойоты Камри», которые встречаются чаще всего и определяются при помощи специального оборудования:

• b0101 – идет оповещение на БК о нарушении работы системы безопасности (подушек).
• р0051 – нагрев датчика кислорода работает с нарушениями.
• р0352 – обнаружены сбои в функционировании узла системы зажигания. Требуется более тщательная проверка цепи.
• с1241 – идет оповещение о замыкании концевика в системе ABS. Цепь нужно проверить на наличие пробоев и замыканий.
• р1349 – сигнал свидетельствует о неправильной работе клапана VVTi. Необходимо заменить элемент.
• Код ошибки «Тойота» b1801– импульс оповещает бортовой компьютер об обрыве в пиропатроне со стороны водительского кресла. Для выявления причины проводят проверку цепи на предмет замыканий и обрывов.
• р1656 – сигнал указывает на разрыв или короткое замыкание VVT, а также может быть обнаружена неполадка в электроклапане этого узла.
• р1604 – сообщается о поломке впускной системы. Необходимо выполнить тщательную проверку узла.
• р071 – код ошибки «Тойота Авенсис» свидетельствует о бедной горючей смеси в силовом агрегате.
• с1201 – идет сигнал о нарушении в работе мотора. Чаще всего проблема возникает при снижении оборотов до 500.
