Как проверить ремень грм: визуальные и другие способы проверки

В статье вы узнаете, когда и как необходимо менять ремень ГРМ. Новые комплектующие можно заказать по ссылке, а затем установить самостоятельно или обратиться к услугам автомастеров.

Приора

Когда приходит пора сменить приоровский ремень грм? Как и на других автомобилях, на Priora ремень-кольцо грм являет собой гибкую связку, управляющую газо распределением в ДВС. Чтобы вычислить срок замены, узнают пробег автомобиля в км, особенности эксплуатации детали, основываются принципами его работы.

Приора – автомобиль особенный. В принципе, так можно сказать практически про каждую марку авто, выделяя, тем самым, ее характерные особенности.

Приора ремень грм

Итак, Приора относится к автомашинам, оснащенным DOHC-моторами. Другими словами, такие двигатели имеют два распредвала, каждый из которых отвечает за отдельные клапанные ряды. Еще одна особенность: привод в действие клапанов осуществляется при помощи толкателей, что расценивается экспертами как преимущество, так как становится лучше отдача мощности.

Статья в тему: При включении зажигания не горит лампа аккумулятора (генератора)

Ремень-кольцо грм Priora — изделие, полученное из резинового материала. Он имеет зубцы по своему внутреннему краю.

Выбирая ремень на Приору, надо всегда проверять изделие на качество своими руками. Будет полезно сделать так: сжать наружную поверхность ремня и проверить, не имеются ли на нем продольно-поперечных трещин или расслаиваний.

Принцип работы элемента основывается на прохождении резинового кольца через ролик-натяжитель, коленвальный шкив, колесико насоса ОЖ, звездочки распредвалов и ролика-направителя. Другими словами, ремень-кольцо связывает все данные механизмы, обеспечивая их слаженную работу. Следует знать, что штатно на Приору ставится ремень фирмы Гейтс модели Кит. Такое изделие подразумевает работу с роликами из пластмассы, не отличающимися надежным качеством. «Приористы» со стажем рекомендуют заменять элементы пораньше окончания срока их эксплуатации. По мнению «Авто» менять ремень грм на Приоре надо после пробега в 200 тыс. км. Тут и новичок поймет, что это чересчур завышенный ресурс. Тем не менее принято считать, что при недолговременных заездах по городу и ровным дорогам, не активной эксплуатации машины, ремень вместе с другими элементами такой срок осиливает.

Напротив, периодические выезды, особенно за город, активная езда по дорогам разного качества заметно снижает срок эксплуатации ремня грм вместе с другими элементами ГРС механизма.

Некоторые владельцы Приор регулярно меняют ремень уже после 40 тыс. км пробега. Другая часть – делает это после 60-тысячного пробега.

Через сколько менять ремень

Как бы там ни было, каждый автовладелец должен сам решить, через какой промежуток времени приходит пора замены. Осматривать ремень на износ надо как можно чаще, и когда приходит примерное время замены, промежутки между очередными визуальными осмотрами надо сократить.

Выше было написано, что первоочередным признаком износа ремня грм является плохой завод ДВС, но имеются также и другие симптомы.

  • Нехарактерные шумы, идущие от мотора.
  • Сильные вибрации ДВС, ощущаемые в салоне.
  • Цвет выхлопа черный, измененный.

Пробег, как таковой, не может считаться единственно верным критерием, определяющим замену ремня грм. Дело в том, что существует масса других факторов, влияющих на износ. Даже сравнительно малый пробег автомобиля не может гарантировать хорошее состояние ремня.

Резина изделия при износе отслаивается от корда, грязе-пылевой состав дает сокрушительный эффект в виде абразивного воздействия. Чтобы исправить проблему, следует свести на нет первоисточники протечки смазки и тщательно осмотреть сам элемент.

Как и говорилось выше, своевременная замена спасет владельца автомобиля от больших финансовых затрат. Тоже самое можно сказать и про приоровский мотор, поршнево-клапанная группа которого не обладает выемками, как на «десятке». На таком моторе при обрыве ремня встреча поршней с клапанами неизбежна.

Хотелось бы добавить немного про визуальную диагностику. Если автомашина «застучала» по дороге, как проверить ремень? Для владельцев Приор сделать это не составит большого труда, ведь достаточно открыть крышку-защиту и посмотреть. С другой стороны, на Приоре нет датчиков-извещателей поломки, дающих сигнал прямо в салон автомобиля, как у иномарок.

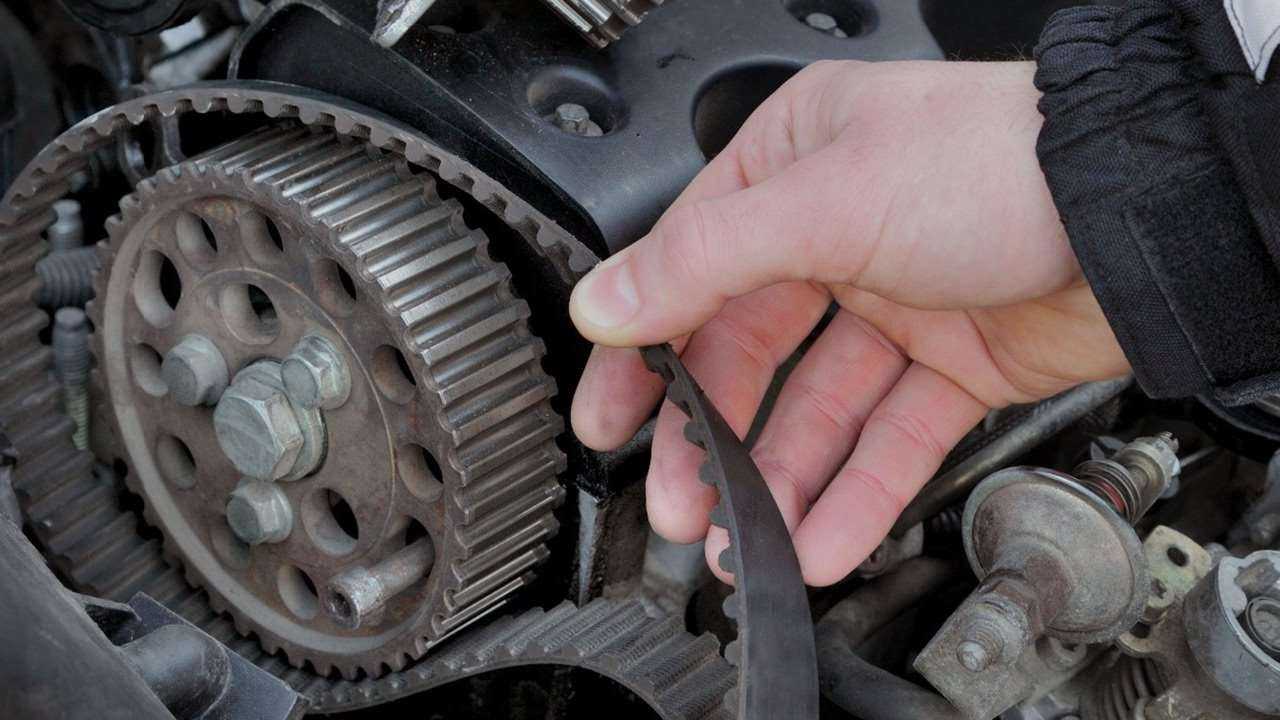

Как визуально проверить состояние ремня ГРМ

Чтобы предупредить серьезные поломки состояния газораспределительного ремня автомобильного двигателя должна проводиться ежемесячно.

Во время осмотра могут быть выявлены мелкие трещины материала, из которого изготовлен ремень ГРМ, но это далеко не всегда значит, что необходимо срочно покупать новую запчасть. Благодаря армированию, внутренняя зубчатая часть ремня может оставаться целой, и замена детали может не выполняться. В тоже время, при повреждениях армирующего компонента ремень признается непригодным для использования. Подтверждением такого состояния ремня ГРМ могут служить посторонние шумы при работе мотора и затрудненный запуск двигателя.

Признаком неисправности системы газораспределения может служить черный выхлоп или вибрация работающего силового агрегата. При появлении вышеописанных признаков ненадлежащего состояния ремня ГРМ следует обратиться в автосервис. При необходимости, провести диагностику этого элемента можно и своими силами.

Чаще всего, перед тем, как проверить натяжку ремня ГРМ необходимо демонтировать защитный кожух. Порядок проведения этой операции отличается для каждой марки авто и модификации двигателя. Когда защитный кожух будет снят, необходимо провернуть коленвал, что позволит прокрутить ремень ГРМ и оценить его состояние.

Следует удостовериться, что не повреждены зубья ремня (на их поверхности нет трещин или разрывов). Затем проверяется натяжение ремня ГРМ. Если на этой детали обнаружены масляные пятна или следы охлаждающей жидкости, нужно найти место протекания технических жидкостей и устранить причину этой неисправности.

Приведем разные признаки, указывающие на необходимость замены газораспределительного ремня:

Изношенность материала. Износ ремня ГРМ происходит примерно так же, как и в случае с шинами. При сильной изношенности материала ремня он может соскользнуть со шкивов или оборваться. Такие ситуации возникают при высоких нагрузках двигателя (к примеру, во время буксировки прицепа или трейлера), а также при высокой влажности воздуха.

Истирание зубьев ремня ГРМ происходит при смещении от нужного положения натяжного ролика или шкива, при высоких температурах или из-за подклинивания подшипника. Выявить такую изношенность зубьев при осмотре можно по проявляющемуся тканевому основанию ремня (ворсистые тканевые волокна, неравномерная текстура и т.д.).

Наличие заметных невооруженным взглядом трещин и отслоений

При осмотре ремня ГРМ нужно обратить внимание на его переднюю и заднюю поверхность.

Затвердение материала с обратной стороны ремня ГРМ. Он становится блестящим, твердым и теряет эластичность

Потеря эластичности приводит к плохому контакту со шкивом газораспределительного механизма. Как проверить ремень ГРМ на затвердение материала с помощью отвертки было описано в предыдущих разделах.

Растяжение ремня ГРМ. В результате износа материала может произойти существенное увеличение рабочей длины ремня. В результате натяжной ролик может перемещаться за пределы допустимых границ. Такие изменения способствуют снижению степени натяжения и жесткости ремня ГРМ.

Отклонение ремня ГРМ от требуемого положения. Причиной этого может быть неисправность подшипника или натяжного ролика. Дальнейшая работа механизма газораспределения приведет к повышенной шумности, вибрациям и перегреву механизма.

Общая информация

Чаще всего механизм ГРМ расположен в передней части автомобиля, в более старых моделях машин его можно обнаружить между цилиндром мотора и радиатором. Сегодня изготовители стараются надёжно скрыть деталь, однако, чтобы его отыскать, необходимо просто открутить защиту и приступить к ремонту. Состав элемента – каучуковая смесь. Многие производители используют высоконасыщенный нитрил, который обеспечивает отличную износоустойчивость при высоких температурах. С внутренней стороны расположены зубья. Для каждой модели автомобиля производители выпускают свой тип ремней.

Порванный ремень принесёт много проблем Вашему авто. Все дело в том, что деталь задействует основные системы. Когда она рвётся, вал застывает в одном положении. Поршни же продолжают двигаться, ударяют по клапанам и деформирует их. Последствия могут быть печальны.

Основные причины обрыва:

  1. Недобросовестно собранный двигатель авто.
  2. Сильно изношенный механизм.
  3. Упругость материала значительно ухудшилась – происходит разрыв.
  4. Некачественное изготовление детали.
  5. Помповые ролики плохо натянуты.

Если Вы покупаете БУ автомобиль и есть какие-то сомнения в его истории, лучше произвести замену, чем потом тратиться на ремонт.

Статьи по теме

Что лучше: цепь или ремень ГРМ

Замена ремней «Дэу»: генератор и ГРМ

Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»

Какой ремень ГРМ лучше: обзор лучших производителей

Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ

Замена ГРМ «Мерседеса»: почему, когда и как

Замена натяжителя цепи «Тойоты»: советы и рекомендации

Замена натяжителя цепи «Мерседеса»: быстро и без хлопот

Замена натяжителя цепи «Ниссана»: обзор неисправностей и пошаговая инструкция

Замена ГРМ «Прадо»: для чего нужен ремень, как часто его менять, распространенные ошибки

«Рено Сандеро» замена ГРМ: разбираемся в процессе

Замена ГРМ «Хендай Солярис»: подробная информация и инструкция

Чем отличаются ремни ГРМ: их виды и особенности

Замена ремня грм на автомобиле Шкода Октавиа

Замена ремня ГРМ на Форд Фокус 2: подробная инструкция

Назначение ремня ГРМ

Основное назначение ремня – синхронизация вращения коленвала и распредвала ДВС. Если движение этих основных приводов кривошипно-шатунного механизма и клапанной системы будет не синхронно, возникают две критические неисправности:

  • в камерах сгорания двигателя будет отсутствовать необходимая компрессия;
  • угол зажигания некорректен.

В большинстве дизельных двигателей, многих бензиновых может сложиться ситуация, когда «клапана встречаются с поршнями». Приобретая автомобиль, необходимо узнать точное наименование модели двигателя, который на него установлен. Это можно сделать по VIN, но иногда в процессе эксплуатации авто двигатель меняют, тогда это сделать сложнее. По модели двигателя необходимо ввести запрос в поисковик, например, «двигатель 4G63 клапана встречаются с поршнями» или типа этого. Полученные ссылки необходимо проанализировать. Если ответ будет однозначен: «встречаются», сроки и пробег до замены необходимо соблюдать обязательно. Если ремень порвется или перескочит, это наверняка приведет к капиталке.

Многие автолюбители советуют приобретать автомобиль с двигателем, оборудованным цепным механизмом газораспределения. Есть мнение, что они более надежны. Это не всегда так. Даже, если это двигатель-миллионник, это еще не значит, что не надо своевременно менять успокоитель цепи. Такая работа может быть более трудоемка, чем замена ремня.

Через сколько менять ремень ГРМ?

Вопрос от читателя. «Здравствуйте Сергей. У меня ВАЗ 2110, с 16 – ти клапанным двигателем. Недавно испугали, что при обрыве ремня ГРМ может погнуть клапана, тогда считай ремонт на приличную сумму выходит. У меня к вам вопрос – через сколько менять ремень ГРМ? Александр.»

Темя действительно интересная. Давайте вместе подумаем над ним…

Через сколько менять ремень ГРМ?

Мы частично обсуждали этот вопрос в статье — ремень ГРМ или цепь. Почитайте интересно. Но сегодня речь пойдет именно о ГРМ.

ремень ГРМ

Немного теории. Ремень ГРМ (или ремень ГазоРаспределительного Механизма), неотъемлемая часть звена между коленвалом и распределительным валом (валами у 16 клапанного двигателя). Коленвал вращаясь, по средствам это ремня вращает распределительный вал, который в определенной последовательности открывает или закрывает клапана. Тем самым обеспечивая впрыск топлива или выход отработанных газов. Он является «сухим» соединительным звеном в цепочке коленвал – распредвал. То есть он находится снаружи двигателя (обычно закрыт кожухом) и не смазывается моторным маслом, в отличие от цепи, которая находится внутри двигателя и смазывается моторным маслом. Это теория.

Вот небольшое видео которое показывает принцип работы.

Как становится понятно, на ремень действуют внушительные силы, он изнашивается. Поэтому время от времени его нужно менять. Если этого не сделать, то можно нарваться на серьезные проблемы. Ремень попросту порвется, в двигателе получится дисбаланс, есть шанс погнуть клапана. Хотя современные двигатели от этого застрахованы, они имеют ямки на поршнях двигателя.

И вот тут то возникает много вопросов, основной – через сколько его менять?

Скажу так – если у вас новая гарантийная машина, то вы даже и знать не будете, когда его меняют. Просто у вас все сменят по гарантии. Обычно это либо 40 – 50 000 для наших автомобилей. Или же 60 – 70 000 для импортных. НА моем, FORD FUSION ремень ГРМ проходил 150 000 километров.

Однако если у вас уже нет гарантии, и вы не знаете когда в последний раз он менялся (автомобиль покупался у другого хозяина). То вопрос звучит по-другому.

Я бы поступил так!

1) Постарался бы узнать у предыдущего хозяина, менялся ли вообще ремень ГРМ? Если да то примерно когда. Если пробег на нашем отечественном автомобиле уже со смененным ГРМ больше 30 000 километров, то нужно менять, на иномарке сменил бы через 50 – 60 000. Также если ремень не менялся нужно срочно менять, при условии что пробег автомобиля большой.

2) Где он менялся, на официальной станции или же у дяди «Васи» в гараже

Это тоже важно. Объясню почему

Если вы меняете у официалов, то они, как правило, ставят оригинальные запчасти, а соответственно он также будет оригинальным. Проходит достаточно долго (вспомнить даже мой FORD FUSION – оригинал проходил 150 000 километров). Опять же они дадут гарантию. Если вы меняли в гараже у дяди Васи, тут 50 на 50, могут поставить хороший ремень ГРМ, и он также будет ходить долго. Могут посоветовать другой — более дешевый, но вот только, сколько он ходить будет никто не знает. По аналогии скажу — что у нас на рабочей ВАЗ 2111 — летит каждые 10 000 километров, потому как ставят не понятно какие запчасти.

3) Даже если у купленного вами автомобиля сменен ремень ГРМ 10 – 15 000 километров назад. Он запросто может порваться, особенно это касается наших автомобилей, на иномарках все-таки ремни ходят дольше. Почему спросите вы? ДА потому что многие автомобилисты особенно зимой, прогревают двигатели на стоянках например, иногда прогрев двигателя доходит до 10 – 15 минут. Спидометр автомобиля стоит, а двигатель работает. Поэтому в наших широтах, со сложными дорожными условиями и нашими зимами, этот узел нужно менять чаще. Допустим, производитель заверяет, что проходит 60 000 километров, допустим на нашей Лада Приора. Смело делим пробег на два и получаем 30 000 километров, это похоже на правду. На иномарках также, только там производители заявляют 100 – 120 000 километров, тут можно делить не на два, а отнимать 30 – 40 %, то есть меняет примерно через 60 – 70 000 километров.

Думаю, понятен ход моих мыслей. Если у вас стоит оригинальный вариант, и производитель заявляет, что вы можете проехать 120 000 километров, лучше его поменять через 80 000 километров. Вам будет спокойнее. Спишите 40 000 на износ и зимние прогревы. Также помните, на ремне ГРМ экономить не стоит, особенно если у вас на поршнях нет «ямок» для случаев обрыва — тогда вы попадете на дорогостоящий ремонт. Покупайте только проверенные экземпляры, те которые ставит завод на свои автомобили. Думаю полностью раскрыл тему, читайте наш АВТОБЛОГ

Прокладка

Качественная прокладка КК – это не только защита ремня, но и залог чистоты под капотом автомобиля. Некоторые считают прокладку незначительным элементом, не могущим серьезно повлиять на работоспособность мотора, но это так лишь отчасти. Как и было написано выше, неисправная прокладка – это пропускание масляной жидкости, что неминуемо приводит к выходу из строя различных элементов, особенно ремней, отрицательно сказывается на динамике силового агрегата – масло же выходит.

Прокладка клапанной крышки

Сухой и чистый мотор – это всегда хорошо, он свидетельствует о заботе над 4-колесном друге, говорит о нормальном состоянии всех манжет и уплотнителей.

После открытия капота, первое что бросается в глаза – клапанная крышка. Последняя закрывает ГРС механизм, оснащается горловиной для заливания смазки в мотор.

Крышка фиксируется к самой головке болтами или гайками, а между ними обязательно должна присутствовать уплотнительная прокладка.

С течение времени, под регулярным взаимодействием с вышеописанными явлениями прокладка неминуемо приходит в негодность. Она теряет эластичность, становится твердой, на ней появляются мелкие трещины, сквозь которые может просачиваться масло.

Замена прокладки, как и было написано выше, проводится одновременно с заменой ремня грм. Кроме того, данная замена проводится в случае, если водитель замечает, что уплотнитель пропускает. И в этом случае, заботливый владелец поменяет также ремень грм, так как есть вероятность, что на него попало масло. Получается, что оба элемента – и ремень грм, и прокладка – должны заменяться одновременно.

Как ставится прокладка на герметик

Прокладка легко меняется самостоятельно, если располагать комплектом простых инструментов. Надо также купить хороший и высокотемпературный герметик и любой обезжириватель.

Снятие прокладки ничего сложного не сулит:

  • Вначале демонтируется корпус ВЗДХ.
  • По всему периметру выворачиваются болты-фиксаторы.
  • Снимается навесное оборудование (если крышка отягощена устройствами дополнительного свойства).
  • Старая прокладка демонтируется и выбрасывается.
  • Место, куда сядет новая прокладка, должно быть тщательно обработано и очищено.
  • Прокладка ставится на место обязательно на герметике.

При замене прокладки могут возникать ошибки, о которых надо знать:

  • Владелец купил некачественный уплотнитель, в результате чего течь смазки не только не прекратилась, но даже усилилась.
  • Герметик был нанесен неравномерно или сам состав был старый.
  • Болты крышки затянуты неравномерно, соответственно, крышка перекошена.

Chevrolet Lacetti Снятие насоса охлаждающей жидкости

Насос заменяем в сборе при появлении шума подшипника или в случае тугого вращения шкива при снятом приводном ремне, большом радиальном люфте вала насоса или появлении течи жидкости из контрольного отверстия. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости). Снимаем ремень привода ГРМ (см. Проверка состояния и замена ремня привода газораспределительного механизма).

Головкой «на 10» отворачиваем четыре болта крепления кронштейна правой опоры силового агрегата (для наглядности показано на снятом двигателе)…

…и снимаем кронштейн.

Головкой «на 12» отворачиваем болт нижнего крепления задней крышки привода ГРМ.

Головкой «на 10» отворачиваем второй болт нижнего…

…и два болта верхнего крепления задней крышки привода ГРМ.

Снимаем заднюю крышку привода ГРМ.

Шестигранником «на 5» отворачиваем три винта крепления насоса.

Снимаем насос охлаждающей жидкости.

Снимаем уплотнительное кольцо насоса. Перед установкой насоса очищаем привалочную поверхность блока цилиндров. Устанавливаем новое резиновое уплотнительное кольцо в проточку корпуса насоса.

При последующей регулировке натяжения ремня привода ГРМ необходимо поворачивать насос, установленный в гнезде блока цилиндров.

Поэтому для сохранения кольцом уплотнительных свойств рекомендуем нанести на него слой силиконовой смазки, снижающей трение в подвижных соединениях.

Устанавливаем насос охлаждающей жидкости в обратной последовательности.

При этом необходимо следить за тем, чтобы проточка на корпусе насоса располагалась так, как это показано на фотографии. Окончательную затяжку винтов крепления насоса выполняем после установки ремня привода газораспределительного механизма (см. Проверка состояния и замена ремня привода газораспределительного механизма).

Ролик-натяжитель

Этот ролик выполняет очень важные функции. Если он приходит в негодность, то на ХХ дергается и не внушает доверия. Чтобы исключить вероятность его износа, рекомендуется менять ролик-натяжитель одновременно с ремнем генератора.

Заменить ролик не так сложно, как может показаться на первый взгляд.

  • После снятия ремня грм, надо демонтировать корпус ВФ, который сидит на 2-х гайках.
  • Затем убирается кронштейн, фиксирующий бачок ГУР.
  • Бачок ГУР снимается с кронштейна движением вверх.
  • Теперь можно открутить ролик, используя ключа на 15.
  • Саму конструкцию натяжителя придется снимать уже ключом на 12 с удлинителем.

Ролики-натяжители обеспечивают натяжение ремня грм, работая за счет давления масла в системе. Для нормального функционирования всего ГРС механизма обязательно оптимальное натяжение ремня. Ролик отвечает именно за это.

Натяжной ролик грм

Если ролик-натяжитель неисправен, плотная посадка зубчатого ремня на шкивы валов не обеспечивается, элемент более не защищен от проскальзываний, и в один прекрасный момент может соскочить, в результате чего двигатель окажется под большой угрозой.

По конструкции ролик-натяжитель несложен. Основную его часть составляет ролик, изготовленный из 2-х половинок. Обязательны также на них реборды, предотвращающие соскальзывание ремня.

ролика проводится на передок двигательного блока. Здесь он крепится 2-я болтами. Обязательно ставится и пружина цилиндрического типа, фиксируемая между упорами блока и роликового кронштейна. Благодаря данной пружине обеспечивается постоянное натяжение ремня, его проскальзывание исключается.

На некоторых силовых агрегатах используется не один, а два ролика-натяжителя. Один в приводе грм, а другой – в приводе валов. Ролики не похожи друг на друга, отличаются по конструкции и форме. При выборе и покупке нового ролика это следует учитывать.

Ролик-натяжитель, как и ремень, обладает ограниченным ресурсом. В процессе замены ремня, следует осуществлять и аналогичную процедуру с роликом. Отдельные производители рекомендуют не всегда одинаковый срок эксплуатации деталей. 60 тыс. км пробега – это среднее значение, после которого оба элемента нужно менять.

Звучит довольно сложно. Какая стоимость замены ремня ГРМ?

Многие меняют ремень ГРМ на сервисе, все таки процедура не из простых, и если вы не уверены, что справитесь с ней должным образом, лучше доверить выполнение процедуры людям, которые зарабатывают себе этим на хлеб. Выбирать нужно все же надежное СТО, памятуя, какие трудности может повлечь обрыв ремня.

В среднем, цена комплекта ремня ГРМ на сервисе составит около 4-5 тысяч рублей, примерно столько же возьму и за работу. Поэтому, собираясь поменять ремень ГРМ на СТО в 2020 году, стоит ориентироваться на цифры в районе 10,000 рублей. Точнее можно сказать, рассматривая конкретное авто.

Стоимость замены ремня ГРМ своими руками будет естественно ниже, ведь тут нужно считать только цены на все детали комплекта. К тому же, здесь есть более широкий выбор среди оригинала или аналогов, и нет наценки СТО. Таким образом, поменять ремень ГРМ самостоятельно будет стоить около 3250 рублей — такова средняя цена, основанная на стоимости 10 разных комплектов (без учета помпы) для популярных автомобилей.

Объективно оценивайте свои силы и выбирайте тот вариант замены ремня ГРМ, который подходит вам больше всего.

Замена ремня ГРМ на двигателе ВАЗ 21127 Лада Гранта своими руками

В отличие от моторов ВАЗ 21126, с которыми разницы практически нет, новые Гранты комплектуются механическими и автоматическими коробками передач без контрольного отверстия в картере КПП. Это усложняет замену ремня, поскольку проконтролировать положение коленвала в ВМТ первого цилиндра практически невозможно с помощью меток (на отливе масляного насоса метки тоже пропали).

Поэтому если у нас есть стрелочный глубиномер (микрометр с индикатором), было бы очень неплохо приобщить его к делу. С помощью прибора будет проще выставить поршень первого цилиндра в ВМТ . В противном случае будем использовать длинную отвертку или что-то в этом роде.

Идеальный вариант индикаторный глубиномер. Спасибо, ВАЗ

Как бы там ни было, порядок работы у нас следующий:

Выдерживаем температурный режим

Это важно , поскольку натянуть новый ремень правильно у нас не получится. Температура антифриза должна быть 20-25 °С

Только при такой температуре метки на натяжном ролике будут совпадать. Если температура будет в пределах 90 °С, метка уйдет 6 мм в сторону радиатора, а при 0 °С — на 5 мм в сторону лобового стекла. Это нужно учитывать обязательно .
Чтобы зафиксировать коленчатый вал, открутить шкив привода генератора и без проблем слить антифриз, нужно снять стартер. Его можно не отключать. Три гайки — и стартер снят.
Битой Torx T30 откручиваем верхнюю крышку привода ГРМ. Оцениваем состояние привода в целом, в частности, ремня, роликов и шкивов.
Совмещаем метки 1 на шестернях привода распредвалов с вырезами 2 в задней крышке. Если не получилось с первого раза, проворачиваем коленвал еще на два оборота.
Откручиваем той же битой нижнюю переднюю крышку.
Снимаем ее.
Снимаем шкив привода генератора, предварительно отпустив ремень и сняв его. Для фиксации коленвала используем отверстие под стартер, зубья маховика и мощную отвертку.
Битой Torx E8 откручиваем катушку зажигания первого цилиндра, выкручиваем свечу.
Устанавливаем тонкую длинную отвертку в свечное отверстие и вычисляем верхнюю мертвую точку путем проворота коленвала. Должно получиться примерно так.
Фиксируем шестерни распредвалов. Для этого используем либо специальное приспособление, либо простой деревянный брусок из мягкой породы.
Дальше все просто. Распускаем натяжитель, снимаем ремень ГРМ.
Снимаем обводной и натяжной ролики.
Не теряем шайбы, которые установлены под роликами.
Сливаем антифриз из блока цилиндров с помощью пробки, предварительно закрыв отверстие стартера.
Снимаем помпу. Ставим новую.
Устанавливаем новые ролики, обводной затягиваем с усилием 125 Н·м, натяжной наживляем, пока не закручиваем до конца.
Устанавливаем новый ремень. Регулируем силу натяжения ремня, проворачивая натяжной ролик против часовой стрелки.
Фиксируем натяжной ролик при совмещении меток 1 и 2 на наружной обойме и корпусе ролика.
Затягиваем болт ролика моментом 25 Н·м .
Устанавливаем шкив привода генератора, устанавливаем его приводной ремень и затягиваем болт крепления шкива моментом 110 Н·м.
Проверяем совмещение меток и натяжение ремня, дотягиваем болт натяжного ролика до 41 Н·м.

Ремень и ролики установлены. Осталось проверить моменты затяжки болтов роликов ( 2,3…3,6 кгс.м ) и подтянуть ремень спецключом, либо съемником для стопорных колец (с диаметром губок не более 3,2 мм , головка сменная на 15 мм) до совмещения меток.

Советы как увеличить ресурс

  • Прогревайте двигатель перед поездкой в холодную погоду.
  • При замене также меняйте ролики и помпу, соблюдая рекомендации производителей.
  • Покупайте запчасти проверенных марок, проверяйте не приобрели ли Вы подделку.

При написании статьи удалось найти статистику по тому, на каком пробеге порвался ремень на автомобилях. Статистика следующая:

Статистика обрыва ГРМ

Конечно, данные тяжело анализировать, т. к. не известны ни марки автомобилей, ни условия эксплуатации. В целом можно сделать вывод: проверяйте не подошёл ли к концу ресурс ГРМ на Вашем автомобиле, производите замену в проверенных местах и не экономьте на запчастях.

Этапы замены

Важно! Перед началом работы нужно определить, где в автомобиле находятся метки ГРМ, эту информацию можно найти в руководстве по ремонту. Подготовка к замене ремня ГРМ:

Подготовка к замене ремня ГРМ:

  1. Ставим автомобиль на ровное место, подложив под колеса упор.
  2. Обесточиваем. Обязательно убедитесь, что ваша машина позволяет сделать это, некоторые бортовые компьютеры теряют ряд настроек, в таком случае можно обойтись без отключения клеммы.
  3. Снимаем привод ГРМ. Как правило, он скрыт под кожухом.
  4. Демонтируем мешающие детали.
  5. При необходимости снимаем бачки с техническими жидкостями, абсорбер и другие элементы.

Переходим к замене:

  1. Скручиваем защитный кожух. Он крепится болтами-шестигранниками (иногда встречаются звездочки или другие варианты крепежей).
  2. На некоторых автомобилях имеется датчик положения коленчатого вала (ДПКВ), его не снимаем, только отключаем разъем.
  3. Демонтируем ролик натяжения ремня, он обычно крепится с помощью болта. В некоторых случаях используется и направляющий ролик, его тоже демонтируем.
  4. Снимаем ремень.
  5. Проверяем положение меток. Если распределительных валов два, метки должны совпадать на обоих шкивах. При необходимости распредвал поворачиваем ключом, воздействуя на болт.
  6. Снимаем шестерню с коленвала. Это необходимо для проверки совпадения меток. Открутить болт (гайку) довольно сложно, перед работой фиксируют положение шкива. Здесь лучше всего применить пневматический инструмент, он обеспечит надежное усилие.
  7. Если метки не совпадают, прокручиваем коленвал. Сделать это можно так: вкрутив обратно болт (гайку) или задомкратить ведущее колесо, включить вторую передачу и аккуратно прокрутить колесо.
  8. Ставим опорный ролик.
  9. Новый ремень ГРМ набрасываем на шкив коленвала. После чего зубчатый ремень помещаем на шкив распредвала (если их два, то на оба). Заводим на шестерню помпы и шкив генератора. Проверяем положение меток, если хоть одна сбилась, работу начинаем сначала.
  10. Устанавливаем натяжитель. Только не закручиваем его полностью.
  11. Смотрим на правильность размещения ремня (на совпадение зубцов шестерни и ремня).
  12. Натягиваем ремень. После чего фиксируем ролик и затягиваем крепежный болт. Проверяем натяжение ремня, взяв его двумя пальцами можно повернуть вокруг оси примерно на 70–90°.

Проверка натяжения ремня после замены

Важно! Протягиваем крепежи динамометрическим ключом с рекомендуемым усилием. Если этого не сделать, есть риск, что со временем болты ослабятся

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
