Пришло время проверить электромагнитный клапан карбюратора

Принцип работы

Далее на рассмотрении вопрос о том, как работает на автомобильных моторах клапан системы холостого хода, то есть регулятор ХХ.

Сам КХХ является электромеханическим исполнительным устройством, который контролируется и управляется ЭБУ двигателя. Последний подаёт электросигналы, за счёт которых клапан открывается или закрывается. При этом меняется диаметр проходного сечения каналов холостого хода, по которому во впускной коллектор поступает требуемый объём воздуха или же горючего для ДВС.

Чтобы разобрать принцип работы, на котором основано функционирование клапана регулятора холостого хода, стоит рассмотреть узел на разных типах двигателей.

Карбюратор

В карбюраторах, работающих на бензине, обязательно присутствует такой электромагнитный клапан. Он располагается в корпусе самого карбюратора и является составной частью экономайзера принудительного ХХ.

Управляется этот клапан через блок управления экономайзера, который находится в подкапотном пространстве. Включая зажигание, от блока подаётся питание к регулятору, он открывается и подаёт топливо в коллектор по каналу холостого хода. Отключая зажигание, питание клапана прекращается, а потому и перекрывается подача горючего.

Этот винт получил вполне логичное название и именуется как винт холостого хода.

Инжектор

У бензиновых инжекторов принцип работы регулятора ХХ несколько иной. Конструктивно он находится в корпусе заслонки дросселя и является частью системы электронного управления ДВС.

За работу клапана отвечает ЭБУ. Он фиксирует сигналы, поступающие от контролирующих установленных датчиков, обрабатывает данные и передаёт управляющие сигналы непосредственно на сам регулятор. За счёт команд от ЭБУ, РХХ может увеличивать или снижать объём воздуха, поступающего в коллектор мотора, тем самым поддерживая заданные обороты.

Дизель

В случае с дизелем электромагнитный клапан находится в корпусе ТНВД, то есть топливного насоса высокого давления. Как и в случае с инжектором, здесь предусмотрено соединение РХХ с ЭБУ ДВС.

В остальном же принцип работы схож с бензиновым инжектором.

↑ Схема системы управления электропневмоклапаном карбюратора


1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид «Б» на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

  • отсоедините провода от микровыключателя, установленного на карбюраторе;
  • подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2;
  • запустите и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;
  • после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон


На двигателях автомобилей 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

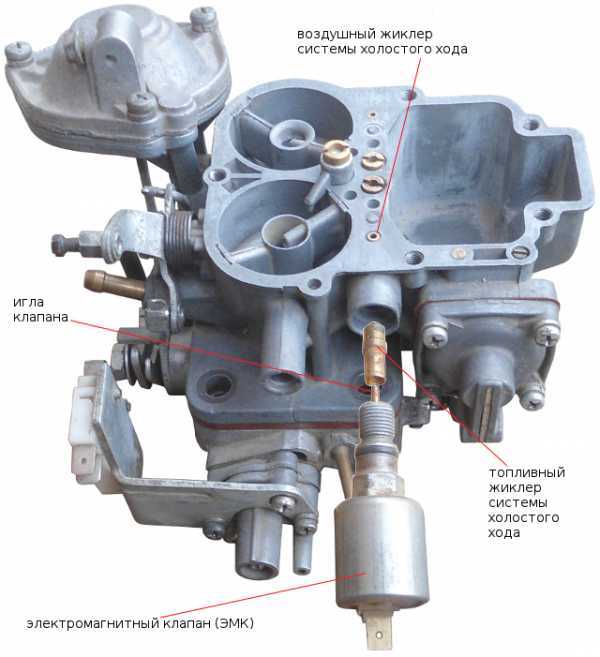

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.


проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Разновидности РХХ

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

  • Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.
  • Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
  • Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Неполадки карбюратора ДААЗ 2107

В конструкции карбюратора много мелких деталей, каждая из которых имеет большое значение, поскольку выполняет определённую работу. Если хоть один из элементов выходит из строя, стабильная работа узла нарушается. Довольно часто проблемы возникают при пуске непрогретого мотора или в момент ускорения. Карбюратор считается неисправным при проявлении следующих признаков:

  • при работе на ХХ двигатель работает с провалами, т. е. нестабильно;
  • при попытке разгона наблюдается некоторая задержка;
  • повышенный расход топлива;
  • затруднённый запуск мотора после длительного простоя.

Каждый из указанных признаков свидетельствует о необходимости проведения ремонтных либо регулировочных работ. Рассмотрим наиболее распространённые неисправности «семёрочного» карбюратора.

Переливает бензин

Суть проблемы сводится к тому, что в устройство смешивания бензин поступает в большем количестве, чем это необходимо, а обратный клапан не отводит излишки горючего в бензобак. Как результат, снаружи карбюратора появляются капли бензина. Для устранения неисправности необходимо прочистить топливные жиклёры и их каналы.

Стреляет

Если из карбюратора доносятся «выстрелы», проблема, как правило, обусловлена чрезмерным поступлением топлива в него. Неисправность проявляется в виде резких подёргиваний во время движения. Решением проблемы является промывка узла.

Бензин не подаётся

Возникновение неполадки может быть связано с засором жиклёров, поломкой топливного насоса либо неисправностями подводящих бензин шлангов. В такой ситуации следует продуть подающий патрубок при помощи компрессора и проверить топливный насос. Если проблем не было выявлено, придётся демонтировать узел и выполнять промывку.

Отсутствие подачи бензина может быть вызвано засором жиклёров

Не работает вторая камера

Проблемы со вторичной камерой проявляются в виде снижения динамики автомобиля практически на 50%. Неисправность связана с заеданием ДЗ, которую приходится заменять новой деталью.

Не работает ускорительный насос

При неполадках с ускорителем топливо может не поступать или же подаваться в виде короткой и вялой струи, что приводит к появлению задержек во время разгона. В первом случае причина кроется в засоре топливного жиклёра насоса-ускорителя либо прилипании шарика к втулке обратного клапана. При плохой струе возможно зависание шарика либо негерметичное соединение диафрагмы между корпусом карбюратора и крышкой. Выход из ситуации — чистка деталей и проверка их состояния.

Двигатель глохнет при нажатии на газ

Если мотор запускается и без нареканий работает на ХХ, но при попытке тронуться с места глохнет, вероятней всего, в поплавковом отделении недостаточный уровень бензина. В результате его хватает только на запуск силового агрегата, а в момент открытия ДЗ уровень становится слишком низким, что требует его регулировки.

Для нормальной работы двигателя в поплавковой камере должен быть определённый уровень топлива

Поводы для регулировки карбюратора ВАЗ 2106

Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

  • затруднения при запуске холодного двигателя;
  • неустойчивая работа двигателя на холостом ходу;
  • провалы при нажатии на педаль акселератора;
  • громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.

  1. Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.

Автомобиль глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

  1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

Появление в салоне запаха бензина

В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.

Для устранения причин попадания паров бензина в салон следует:

  1. Проверить топливопроводы на предмет протечек.
  2. Заменить уплотняющие элементы карбюратора.

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

  • засорения подводящих каналов, носика распылителя и нагнетательного клапана;
  • разгерметизации корпуса;
  • соскочившей трубки вакуумного регулятора опережения зажигания.

Для устранения этой неисправности необходимо:

  1. Заменить уплотняющие элементы карбюратора.
  2. Затянуть болтовые соединения.
  3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
  4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
  5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

: ремонт и профилактика ускорительного насоса ВАЗ 2106

Хлопки в выпускной системе

Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:

  • позднее зажигание;
  • неплотное прилегание выпускных клапанов;
  • несоответствие фаз газораспределения.

Для устранения возможных причин появления этой неисправности необходимо:

  1. Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.

устройства

Автомобилистов интересует, как проверить самостоятельно клапан холостого хода и его текущее состояние.

Для множества автолюбителей самостоятельная проверка этого клапана, компонента системы холостого хода, является вполне выполнимой задачей. Существует несколько методов диагностики состояния регулятора.

  1. Внешний осмотр. Сначала проводится визуальный осмотр. Это позволяет определить наличие дефектов на корпусе, следов износа иглы, признаки нагара на поверхностях. Если есть отложения, их можно удалить с помощью средства для мытья карбюраторов. Наверняка при загрязнении РХХ окажется грязным и весь дроссельный узел. Поэтому почистить и его будет не лишним.
  2. Диагностическое ПО. Некоторые автолюбители переходят на использование специальных диагностических программ. Помимо программного обеспечения, также требуется наличие адаптера для подключения к системе. Через меню софта выбирается положение контроллера и наблюдается его работа.
  3. Состояние проводки. Не лишней будет тщательная проверка проводки, соединённой с РХХ. Здесь требуется задействовать мультиметр. Двигатель отключается, снимается разъём датчика. На мультиметре выбирается режим проверки напряжения с пределом от 0 до 20 В. При исправной работе прибор должен показывать около 12 В.
  4. Сопротивления. Также проводится проверка сопротивления этого регулятора. Для этого с помощью того же мультиметра проверяются сопротивления между выводами, отключая клеммы датчика. Мультиметр включается в режим сопротивления, а пределы выставляются от 0 до 200 Ом. Выводы условно обозначены как A, B, C и D. При замерах сопротивления на A и C, как и на B и C, прибор должен отображать бесконечность. В остальных случаях нормой считается 50-55 Ом.
  5. Проверка с дросселем. Довольно распространена среди автомобилистов и проверка с дроссельным узлом. Сложность метода в том, что придётся демонтировать полностью весь дроссельный узел непосредственно вместе с самим датчиком. Подключив разъём РХХ, включая и выключая зажигание, визуально наблюдайте за работой подозреваемого регулятора. Убедитесь, что игла ходит нормально, ход равномерный, посторонних звуков нет.

В большинстве случаев при выходе РХХ из строя проводится его замена на аналогичную деталь.

Блок управления пневмоклапаном ваз 2107

Всем привет! Помогите советом! На 90% принял решение приводить свое авто в порядок, и кататься еще годков несколько! И тут попался мне на глаза вот этот «зверь»

Авто работает в обход этого клапана. Исправен ли он, я не знаю (пока). Но выяснить нужен ли он вообще хочется. Вот пара слов о том для чего он нужен из руководства: Система холостого хода предназначена для подачи топлива в задроссельное пространство первичной камеры и отключения его подачи в режиме принудительного холостого хода (торможения двигателем автомобиля ваз 2107). Система холостого хода состоит из экономайзера, микропереключателя, электропневмоклапана и блока управления электропневмоклапаном. На автомобиле ваз 2107 экономайзер вместе с кронштейном микропереключателя крепится двумя винтами к корпусу дроссельных заслонок. При выключенном на автомобиле ваз 2107 зажигании игла клапана экономайзера перекрывает канал подачи топлива. Игла клапана экономайзера выполнена заодно со штоком диафрагмы и при создание разрежения в задиафрагменное пространство перемещается и открывает канал. Ход иглы клапана экономайзера и соответственно расход топлива через систему холостого хода регулируется винтом («количества»). Разрежение в экономайзер подается от впускного коллектора трубопровода по шлангам через электропневмоклапан, установленный на правом брызговике в моторном отсеке автомобиля ваз 2107. Управление электропневмоклапаном осуществляется блоком управления и микропереключателем. Блок управления электропневмоклапаном расположен на левом брызговике в моторном отсеке автомобиля ваз 2107. Блок управления, в зависимости от управляющих импульсов, поступающих от первичной обмотки катушки зажигания, выключает электропневмоклапан при разомкнутых контактах микропереключателя и оборотах двигателя 1600 об/мин и снова включает его при снижении оборотов до 1200 об/мин. Микропереключатель размыкает цепь подачи напряжения на электропневмоклапан при отпущенной на автомобиле ваз 2107 педали «газа». При оборотах двигателя более 1600 об/мин и отпущенной педали «газа» подача топлива через канал холостого хода прекращается.

car-exotic.com/vaz-cars/v…carburetor-engine-20.html

Схемы карбюратора 2105, 2107 | Twokarburators.ru

Представляем схемы карбюратора 2105, 2107 Озон. Это подборка схем карбюратора из руководств по ремонту и обслуживанию. Они применимы к карбюраторам Озон второго семейства (2105, 2107), для Озонов первого семейства более ранних годов выпуска (2101, Вебер) схемы несколько иные.Схема карбюратора 2105, 2107 Озон и их модификаций с экономайзером принудительного холостого хода

Схема карбюратора 2105, 2107 Озон и их модификаций без экономайзера принудительного холостого хода

1. Винт ускорительного насоса. 2. Заглушка. 3. Топливный жиклер переходной системы второй камеры карбюратора. 4. Воздушный жиклер переходной системы второй камеры. 5. Воздушный жиклер эконостата. 6. Топливный жиклер эконостата. 7. Воздушный жиклер главной дозирующей системы второй камеры карбюратора. 8. Эмульсионный жиклер эконостата. 9. Диафрагменный механизм пневмопривода дроссельной заслонки второй камеры карбюратора. 10. Малый диффузор. 11. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора. 12. Винт – клапан (нагнетательный) ускорительного насоса. 13. Распылитель ускорительного насоса. 14. Воздушная заслонка карбюратора. 15. Воздушный жиклер главной дозирующей системы первой камеры карбюратора. 16. Демпферный жиклер пускового устройства. 17. Диафрагменный механизм пускового устройства. 18. Воздушный жиклер системы холостого хода. 19. Топливный жиклер системы холостого хода. 20. Топливный игольчатый клапан. 21. Сетчатый фильтр карбюратора. 22. Топливный штуцер. 23. Поплавок. 24. Подстроечный винт системы холостого хода. 25. Топливный жиклер главной дозирующей системы первой камеры. 26. Винт «качества» топливной смеси. 27. Винт «количества» топливной смеси. 28. Дроссельная заслонка первой камеры. 29. Теплоизоляционная проставка. 30. Дроссельная заслонка второй камеры карбюратора. 31. Шток диафрагмы пневмопривода дроссельной заслонки второй камеры. 32. Эмульсионная трубка. 33. Топливный жиклер главной дозирующей системы второй камеры. 34. Перепускной жиклер ускорительного насоса. 35. Всасывающий клапан ускорительного насоса. 36. Рычаг привода ускорительного насоса.

Примечания и дополнения

— На тему устройства и схем карбюратора 2105, 2107 Озон на сайте twokarburators.ru можно посмотреть следующие статьи:

«Устройство верхней части (крышки) карбюратора 2105, 2107 Озон»,

«Устройство блока дроссельных заслонок (нижней части) карбюратора 2105, 2107 Озон»,

«Разборка карбюратора 2105, 2107 Озон»

«Сборка карбюратора Озон 2105, 2107»

Еще пять статей по карбюраторам Озон

— Главные дозирующие системы карбюратора 2105, 2107 Озон

— Ускорительный насос карбюратора 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

— Пусковое устройство карбюратора 2105, 2107 Озон

— Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2105, 2107 Озон

twokarburators.ru

Проверка и ремонт клапанов

Проверка клапанов – обязательный процесс при диагностике автомобиля. Она поможет отсеять часть вариантов причин неисправности.

Часто так бывает, что игольчатый клапан карбюратора ВАЗ 2109 иногда может просто «залипать». И это становится причиной проблем. Если игольчатый клапан подачи топлива неисправен, его следует прочистить, либо заменить.

Случается такое, что клапан перестаёт работать в очень жаркую погоду. Это может выражаться в том, что автомобиль заводится, но через десять-двадцать секунд глохнет двигатель. Внешне определить причину бывает весьма проблематично.

Иногда в таких случаях помогает постукивание по крышке карбюратора, а затем на ручном приводе бензонасоса делается несколько качков.

Когда игольчатый клапан прекращает свою работу в закрытом состоянии, то внешне ничего не происходит и никаких звуков вы не услышите. А открытый клапан даёт звук бензина, который заполняет поплавковую камеру.

Процесс замены игольчатого клапана карбюратора ВАЗ 2109

Мы рекомендуем не издеваться над автомобилем и клапан заменить. Иначе, рано, или поздно, придётся делать более серьёзный ремонт карбюратора ВАЗ 2109.

Внимание! Замена проводится только на непрогретой машине

Необходимо ослабить болты, крепящие тросик и оплётку привода «подсоса». После этого его можно свободно снимать с карбюратора.
Теперь необходимо остабить хомуты, чтобы снять с карбюратора шланг, который подводит бензин и «обратку». Можно отсоединить провод от клапана Экономайзера принудительного холостого хода.
Когда вы это всё сделаете, нужно открутить пять винтов, которые крепят крышку карбюратора

При этом очень важно не повредить ни прокладку, ни поплавки. Теперь крышку можно снимать.
Переворачиваем крышку так, чтобы поплавки оказались наверху

После этого можно взять шило и выталкиваем ось поплавков, чтобы их снять. Делаем всё аккуратно, во избежание повреждения язычков. Иначе уровень топлива может нарушиться.
Теперь снимаем старый клапан. Новые делаются так, что его иголка, это по сути – отдельная деталь. Это очень удобно, потому что теперь, уздечка легко надевается на язычок.
Обязательно замочите новую иголку на десять минут в бензине, прежде, чем начнёте установку нового клапана.
Присоединяем новый клапан.
Иголка надевается на язычок уздечкой. При этом она вставляется в сам корпус. Далее устанавливаются поплавки, с совмещением отверстий под оси кронштейна и на поплавках. Возвращаем на законное место ось поплавков.
Теперь крышку можно возвращать на место. Но в идеале – промыть ещё и топливный фильтр. Чтобы это сделать, открутите пробку, которая расположена напротив входного патрубка и вытаскивайте фильтр. После этого его промывают в бензине и ставят на место.
Закручиваем винты на крышке карбюратора.
Возвращаем на место шланги и тросик, закрепляем.

Рекомендуемая статья: Проводка ВАЗ 2109 — это сложная система

После этого проблем с залипанием клапана уже точно не будет. При необходимости проверьте электромагнитный клапан карбюратора ВАЗ 2109.

Переделка карбюратора и отключение ЭПХХ — Лада 2107, 1.6 л., 2004 года на DRIVE2

Доброго всем времени суток! Сегодня столкнулся с проблемой отсутствия холостого хода (ХХ) на своей семерке, при прогретом двигателе и отпушеном подсосе машина просто глохла, а на вытянутом подсосе — плавали обороты! Совсем недавно смотрел в интернете видео про работу системы ЭПХХ!И в конце этого видео есть очень интересная доработка, по обходу этой самой системы!

Родной карбюратор ДААЗ 2107 1107010

карбюратор ДААЗ 2107 1107010-20

Найди 2 отличия)))Решил переделать, чтобы впредь больше не возится с этой системой!

Для этого было преобретено:

1. Электромагнитный клапан 100 руб.

Электромагнитный клапан

2. Экономайзер 50 руб.

Экономайзер

Отворачиваем с карбюратора экономайзер вместе с микриком, вместо него вворачиваем приобретенный, также жиклер холостого хода выворачиваем и вворачиваем электромагнитный клапан и подключаем оранжевым проводом которым был подключен микрик! Дальше регулируем обороты ХХ, и все) Вместо ДААЗ 2107 1107010 получился 1107010-20) Также заменил свечи, поставил снова Denso)))

свечи)

Фотки из интернета, процесс работы не заснял!Всем удачи) Бонусом то самое видео про ЭПХХ

Цена вопроса: 490 ₽

www.drive2.ru

Настройка и регулировка карбюратора

Карбюратор будет работать эффективно лишь при условии чистоты всех каналов, жиклёров, отсутствии нагара и механической исправности всех движущихся частей.

Полностью загрязнённый карбюратор

Более-менее очищенный от нагара

при визуальном осмотре первым делом обращаем внимание на работу дроссельных заслонок. Путём поочередного открывания-закрывания заслонок можно выяснить, имеются ли какие-то механические заедания

При правильной работе заслонки должны открываться ровно на 90 градусов. проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим. ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива.

Для работы с карбюратором пригодятся крестовая и шлицевая отвёртки, чистые тряпки, коробочки для мелких деталей. Не помешает снять весь процесс разборки карбюратора на камеру мобильного телефона. Пригодится также и ремкомплект. Стоит он совсем недорого, но если уж вы принялись за работу, поменять изношенные детали будет не лишним.

Настройка карбюратора начинается с малого: снятия и очистки всех поверхностей. Подойдёт или специальный спрей, или растворитель «646», который продаётся в хозяйственных магазинах.

Спрей для очистки карбюратора

очищаем тем же способом поплавковую камеру. Ни в коем случае нельзя лезть туда с тряпкой. Оставшиеся волокна непременно забьют жиклёры, процесс их очистки будет мучительным и долгим; регулируем поплавок. Для этого устанавливаем карбюратор вертикально, можно даже воспользоваться строительным уровнем. Расстояние от крышки до боковой поверхности должно быть 6–7 мм. Удобно мерить сверлом нужного размера; отодвигаем поплавок, при этом расстояние между крышкой и поверхностью должно быть 15 мм. При несовпадении добиваемся нужного результата с помощью кронштейна; снимаем сетчатый фильтр. Кидаем его в ацетон, или продуваем баллончиком. То же самое делается и с жиклёрами

Важно запомнить, откуда они выкручивались, перепутать при установке очень легко

  • собираем всё в обратном порядке и устанавливаем на штатное место;
  • винты регулировки качества и количества для начала закручиваем до упора, а потом ослабляем на два-три оборота. Пробуем запустить двигатель. Если не запустится, можно ещё немного ослабить винты. Запущенный двигатель должен немного прогреться;
  • теперь крутим винт качества, чтобы достичь максимальных оборотов. Уже винтом количества продолжаем увеличивать обороты

для того чтобы проверить, максимальные ли это обороты для выставленного количества топлива, крутим винт качества туда-сюда. Если всё устраивает, закручиваем его до значения на тахометре в 800-900 оборотов.

Чистка и настройка карбюратора, видео:

Как функционирует карбюратор «Озон»

Без понимания принципа действия дозирующего устройства заниматься его серьёзным ремонтом и регулировкой нельзя. Максимум — настроить уровень топлива в камере, почистить сеточку и жиклёр СХХ, вкрученный снаружи корпуса. Чтобы устранять более глубокие проблемы, стоит изучить алгоритм работы агрегата, начиная с холодного запуска мотора.

  1. Водитель до конца вытягивает рукоятку пускового устройства, верхняя заслонка полностью закрывает поступление воздуха в первичную камеру. Одновременно приоткрывается первый дроссель.
  2. При вращении стартера поршни втягивают чистый бензин без добавления воздуха — двигатель запускается.
  3. Под воздействием разрежения мембрана приоткрывает верхнюю заслонку, освобождая путь воздуху. В цилиндры начинает подаваться топливовоздушная смесь, иначе мотор заглохнет от переобогащения.
  4. По мере прогрева автолюбитель утапливает рукоятку «подсоса», дроссель закрывается и горючее начинает поступать в коллектор из отверстия холостого хода (находится под дроссельной заслонкой).

Сразу после запуска мотора мембрана оттягивает заслонку и открывает зазор для прохода воздуха

На холостых оборотах топливовоздушная смесь поступает в коллектор через каналы и жиклёры СХХ, основные дроссели плотно закрыты. В эти протоки встроены регулировочные винты качества и количества. Когда открываются основные дроссели и включается в работу главная дозирующая система, положение винтов не играет роли — горючая смесь подаётся в мотор напрямую через камеры.

На холостых оборотах топливная смесь поступает в коллектор через нижнее отверстие, расположенное под дросселем

Чтобы начать движение, водитель включает передачу и нажимает педаль акселератора. Картина топливоподачи меняется.

  1. Открывается первичная дроссельная заслонка. За счёт разрежения воздух и бензин всасываются через главные жиклёры, смешиваются в эмульсионной трубке и направляются в диффузор, а оттуда — в коллектор. Система холостого хода функционирует параллельно.
  2. При дальнейшем наращивании оборотов коленчатого вала разрежение в приёмном коллекторе возрастает. По отдельному каналу вакуум передаётся к большой резиновой мембране, которая посредством тяги открывает второй дроссель.
  3. Чтобы в момент открытия вторичной заслонки не возникало провалов, часть топливной смеси подаётся в камеру по отдельному каналу переходной системы.
  4. Для динамичного разгона водитель резко нажимает педаль газа. Срабатывает насос-ускоритель — тяга воздействует на диафрагму, выталкивающую бензин к носику распылителя. Тот выдаёт мощную струю внутрь первичной камеры.

После открытия дросселя топливная смесь поступает в коллектор через главный диффузор

Когда педаль нажата «в пол» и оба дросселя полностью открыты, производится дополнительная подпитка мотора топливом через трубку эконостата. Она тянет горючее напрямую из поплавковой камеры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
