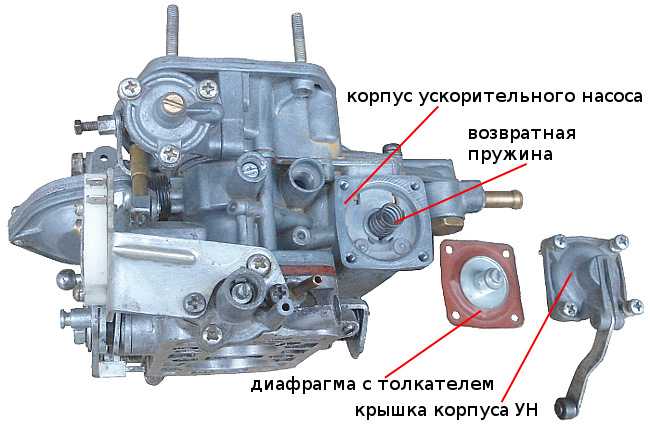

Проверка и ремонт ускорительного насоса карбюратора 2105, 2107 озон

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

  • Барботажным;
  • Игольчатом;
  • Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем. Основные указатели неисправностей:

Основные указатели неисправностей:

  • Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
  • Провал оборотов при резком нажатии на педаль газа;
  • Повышенный расход топлива, неустойчивая работа двигателя;
  • Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля

Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок. На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели

Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью. Регулировку и настройку в целях профилактики, возможно выполнить своими руками. При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

ПС 2 камеры карбюратора

Её назначение – гарантировать ровное задействование 2 камеры. Функционирует также, как и ПС 1 камеры, но в отличие от неё не соединяется с системой ХХ, имеет свои отдельные жиклёры (топливный и воздушный).

Выпуск ПС находится в стенке 2-й смесительной камеры, над дросселем. Горючее забирается прямиком из поплавковой камеры через трубку, проведённую до дна камеры. Главный топливный жиклёр при этом в работе не участвует. На конце этой самой трубки и находится ТЖПС. Что касается воздушного жиклёра, то он ввинчен в зоне крышки.

Статья в тему: Реальный расход горючего Fiat Ducato на 100 км пути


Переходная система

В ПС образуются полезные процессы, помогающие обогатить ТВС. Обеднение смеси возможно по причине позднего задействования основного дозатора системы 2 камеры.

Если бы ПС в карбюраторных устройствах не было, при задействовании 2 камеры возникал бы рывок, ведь главный дозатор вступает в работу резко, впрыскивая огромное количество бензина. Роль переходной системы — следить за количеством горючего, чтобы оно поступало плавно, и компенсировать переход задействования дозатора. Именно благодаря переходной системе, мотор плавно переключается в зону высоких нагрузок.

Как выполнить настройку холостого хода карбюратора?

Холостой ход регулируют на прогретом моторе по такой схеме:

  • выводят ДВС на показатель 850 оборотов в минуту при помощи винта количества;
  • затем ставят обороты на максимум, используя винт качества;
  • убавляют обороты до прежнего уровня (до 850) и снова поднимают до максимума;
  • заворачивают на 850 оборотах в минуту регулятор качества до положения «потряхивание мотора».

После всех этих операций винт качества потихоньку отворачивают до момента стабильного функционирования ДВС.

Если все настройки выполнены верно, «пятерка» при езде по городу не будет «кушать» более 9 литров топлива, а на загородных шоссе расход горючего составит около 7,5 литров.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

  • Две главные системы дозировки топлива;
  • Сбалансированная поплавковая камера;
  • Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
  • Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
  • Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
  • Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

  • Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
  • В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
  • Перекрытие каналов холостого хода происходит электромагнитным клапаном;
  • Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
  • За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
  • Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Отсутствует холостой ход (ХХ) двигателя автомобиля с карбюратором Озон

На двигателях автомобилей 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью ( работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким. Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей 2105, 2107 с карбюраторами Озон

— Не отрегулирован холостой ход

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

— Засорен топливный жиклер системы холостого хода

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

— Засорен воздушный жиклер системы холостого хода карбюратора

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

— Неисправен электромагнитный клапан карбюратора

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

— Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

проверка герметичности игольчатого клапана карбюратора Озон

— Засорен фильтрующий элемент воздушного фильтра двигателя

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению Замените фильтрующий элемент.

сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

— Разрегулирован подстроечный винт добавочного воздуха системы холостого хода

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

— «Подсос» постороннего воздуха в карбюратор

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу. Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

twokarburators.ru

Настройка и регулировка карбюратора

Карбюратор будет работать эффективно лишь при условии чистоты всех каналов, жиклёров, отсутствии нагара и механической исправности всех движущихся частей.

Полностью загрязнённый карбюратор

Более-менее очищенный от нагара

при визуальном осмотре первым делом обращаем внимание на работу дроссельных заслонок. Путём поочередного открывания-закрывания заслонок можно выяснить, имеются ли какие-то механические заедания

При правильной работе заслонки должны открываться ровно на 90 градусов. проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим. ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива.

Для работы с карбюратором пригодятся крестовая и шлицевая отвёртки, чистые тряпки, коробочки для мелких деталей. Не помешает снять весь процесс разборки карбюратора на камеру мобильного телефона. Пригодится также и ремкомплект. Стоит он совсем недорого, но если уж вы принялись за работу, поменять изношенные детали будет не лишним.

Настройка карбюратора начинается с малого: снятия и очистки всех поверхностей. Подойдёт или специальный спрей, или растворитель «646», который продаётся в хозяйственных магазинах.

Спрей для очистки карбюратора

очищаем тем же способом поплавковую камеру. Ни в коем случае нельзя лезть туда с тряпкой. Оставшиеся волокна непременно забьют жиклёры, процесс их очистки будет мучительным и долгим; регулируем поплавок. Для этого устанавливаем карбюратор вертикально, можно даже воспользоваться строительным уровнем. Расстояние от крышки до боковой поверхности должно быть 6–7 мм. Удобно мерить сверлом нужного размера; отодвигаем поплавок, при этом расстояние между крышкой и поверхностью должно быть 15 мм. При несовпадении добиваемся нужного результата с помощью кронштейна; снимаем сетчатый фильтр. Кидаем его в ацетон, или продуваем баллончиком. То же самое делается и с жиклёрами

Важно запомнить, откуда они выкручивались, перепутать при установке очень легко

  • собираем всё в обратном порядке и устанавливаем на штатное место;
  • винты регулировки качества и количества для начала закручиваем до упора, а потом ослабляем на два-три оборота. Пробуем запустить двигатель. Если не запустится, можно ещё немного ослабить винты. Запущенный должен немного прогреться;
  • теперь крутим винт качества, чтобы достичь максимальных оборотов. Уже винтом количества продолжаем увеличивать обороты

для того чтобы проверить, максимальные ли это обороты для выставленного количества топлива, крутим винт качества туда-сюда. Если всё устраивает, закручиваем его до значения на тахометре в 800-900 оборотов.

Чистка и настройка карбюратора, видео:

Карбюратор 2105 – общая информация

На интересующих нас «Жигулях» пятой модели главным силовым агрегатом является четырехтактный четырехцилиндровый ДВС с объемом 1,45, 1,29 и 1,57 л.

Чаще всего устанавливались модели 2105-1107010-20 и 2105-1107010-10. Их различие между собой состоит в величине сечения двух элементов:

  • добавочного патрубка;
  • топливного главного жиклера, расположенного в первичной камере.

Карбюраторы указанных модификаций располагают пятью основными механизмами:

  • системой эконостата;
  • дозирующей основной камерой;
  • системой запуска холодного мотора и его прогрева;
  • ускорительным насосом;
  • системой холостого хода;
  • системой, отвечающей за поддержание требуемого уровня бензина.

Жиклеры карбюратора 2105 имеют следующую маркировку:

  • 2105-1107010-10. Воздушный жиклер: основная система – 170 для первой и второй камеры, холостой ход – 170 и 70 соответственно. Топливный: основной системы – 109 и 162, холостого хода – 50 и 60. Насоса ускорительного: 40 (перепускной и топливный).
  • 2105-1107010-20. Все маркировки аналогичные предыдущей модели за исключением топливного элемента основной системы – 107 (в 2105-1107010-10 маркировка 109).

В целом карбюратор «пятерки» представляет собой достаточно сложный прибор, который обеспечивает стабильное функционирование двигателя автомобиля на разных режимах, смешивает в заданной пропорции горючее для транспортного средства и воздух, а затем и подает полученную комбинацию в цилиндры силовой установки. Правильная же его настройка гарантирует экономный расход топлива и устойчивость работы «сердца» авто.

Возможные неисправности

Технические составляющие такой системы, как карбюраторы озон, для модели 2105, может выходить из строя в самый неподходящий момент, для того, чтобы предотвратить поломку на дороге, следует обратить внимание на первые признаки работы систем

Основные указатели неисправностей:

  • Подёргивание автомобиля, при наборе оборотов, сбросе педали акселератора;
  • Провал оборотов при резком нажатии на педаль газа;
  • Повышенный расход топлива, неустойчивая работа двигателя;
  • Заметная потеря мощности и скорости разгона.

Карбюратор ОЗОН состоит многих частей, которые могут влиять на работу автомобиля

Необходимо принимать во внимание все признаки и неисправности, чтобы избежать капитальных поломок. На вопрос какой лучше, карбюраторы ОЗОН или солекс, ответить затруднительно, последний отличается более простой системой работы и регулировки, имеет повышенные динамические показатели

Схема, как настроить расход топлива, который контролируется установкой жиклеров меньшего диаметра.

Двигатели с правильной настройкой карбюратора озон лада 2107 славятся надежностью, простотой эксплуатации, ремонтопригодностью. Регулировку и настройку в целях профилактики, возможно выполнить своими руками. При возникновении проблем большего масштаба, следует обратиться к мастерской, где отремонтируют и сделают карбюратор озон, который поможет избежать глобальных проблем в будущем времени.

Заслонки

Первичная регулировка сводится к подгонке тросика на пусковом механизме и настройке тяги педали акселератора. Регулировать тягу легко – пластмассовый наконечник выставляют примерно напротив шарнира, закручивая его по резьбе. Для фиксации закручивают гайку на 10 мм.

Трос привода воздушной заслонки настраивают следующим образом. Рычаг подсоса в салоне задвигают до упора, а воздушная заслонка должна быть открыта полностью. Трос продевают в проушины, а конец вставляют в соответствующее отверстие фиксатора. Удерживая фиксатор, ключом закручивают болт. Вытягивая и задвигая подсос, нужно удостовериться, что заслонка полностью открывается и закрывается.

Далее проверяют, как открывается дроссель второй камеры. Мембрана и тяга должны быть в таком состоянии, чтобы хода их было достаточно для полного открытия заслонки. Если хода не хватает, то откручивают гайку, которая имеется на тяге, и корректируют длину.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

https://youtube.com/watch?v=9YsPr_IfCdo

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

  • малый уровень компрессии в одном из цилиндров;
  • сбилась регулировка системы зажигания;
  • неисправна одна или несколько свечей зажигания;
  • требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Тарировочные данные карбюратора

Следует отметить, что вполне допустимым считается используемый для автомобиля 2105 карбюратор типа 21053, несмотря на то, что обычно он применяется для двигателей ВАЗ с объемом 1,2 л , а объем ВАЗ 2105 составляет 1,3 л. Карбюратор 2105 имеет ту же конструкцию, что и 21053, но отличается тарировочными данными. Другими словами схема карбюраторов практически идентична. Разница может быть только в диаметре, размере, объеме между деталями карбюраторов.

Основные дозирующие системы включают в себя диаметр смесительной камеры: размер первой камеры составляет 28 мм, а второй — 32 мм, диаметр узкой части большого диффузора с размером первой камеры 21 мм и второй — 25. Также сюда относится маркировка малого диффузора с соответствующим размером камер 3,5 и 4,5 мм, диаметр главного топливного жиклера ГДС с размерами камер 1,07 и 1,62 мм.

Главный воздушный жиклер ГДС обладает камерами, размеры которых одинаковы и составляют 1,7 мм как для первой, так и для второй. Системы перехода и холостого хода имеют диаметральную величину топливного жиклера холостого хода 0,5 мм, воздушного жиклера холостого хода — 1,7 мм для первых камер, диаметральной величиной топливного жиклера системы перехода второй камеры — 0,6 мм, а воздушного жиклера системы перехода второй камеры — 0,7 мм.

Насос ускорения имеет диаметральное значение отверстия распылителя 0,4 мм и производительность при 10 нажатиях равную 7 +- 1,75 см куб. Эконостаты имеют топливные жиклеры, диаметральное значение которых составляет 1,5 мм, воздушные жиклеры, имеющие диаметр 1,2 мм, и эмульсионные жиклеры диаметром в 1,5 мм. Характеристики пневмопривода второй камеры.

  • Диаметральное значение воздушного жиклера первой камеры равно 1,2 мм, второй — 1 мм.
  • Расстояние между поплавком и прокладкой крышки в поплавковой камере колеблется от 6,5 +- 1/4 мм. Размер полного хода поплавка равен 15 мм.
  • Пусковые зазоры имеют дроссельную заслонку размером от 0,07 до 0,08 мм, воздушную заслонку величиной 5-5,5 мм. Управляется воздушная заслонка ручным способом.

Регулировка оборотов ХХ Озон 2105, 2107

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Если обороты холостого хода отрегулированы неверно может запуститься и сразу заглохнуть, может «троить», при ускорении возможен «провал», при эксплуатации повышенный расход топлива.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)— отвертка шлицевая (3 мм) При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем до рабочей температуры (85-95). — На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.


вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.


вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.Примечания и дополнения Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы; — не перепутаны ли местами главные топливные жиклеры первой и второй камер; — не повышен ли уровень топлива в поплавковой камере; — исправен ли игольчатый клапан; -не засорен ли топливный жиклер системы холостого хода; — не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан; — не соскочили ли трубки с электропневмоклапана; — не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

— Регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

— Регулировка пускового устройства карбюраторов 2105, 2107 Озон

— Регулировка привода воздушной заслонки карбюраторов 2105, 2107 Озон

— Регулировка привода дроссельной заслонки первой камеры карбюраторов 2105, 2107 Озон

— Пневмопривод дроссельной заслонки второй камеры карбюраторов 2105, 2107 Озон

twokarburators.ru

Переходная система, ГДС

Когда водитель нажимает на педаль газа, дроссельная заслонка приоткрывается. получает топливо за счет разрежения через малый диффузор первой камеры и жиклеры главной дозирующей системы. При этом ГДС еще полностью в работу не вступает, а система холостого хода еще работает.

Если при этом резко нажать на газ, то запустится ускорительный насос. Он впрыскивает порцию бензина через свой носик непосредственно в коллектор. Насос призван устранить провалы при трогании и разгоне автомобиля.

Дальнейший рост оборотов влечет за собой увеличение разрежения. Сила начинает втягивать мембрану, и она открывает тягу вторичной камеры. Вступает в работу диффузор и жиклеры второй камеры.

Чтобы при полном открытии второй камеры не было провалов, карбюратор ДААЗ-2105 1107010 оснащен переходной системой. Она устроена аналогично системе холостого хода. Но отверстие для подачи горючей смеси находится выше, чем закрытый дроссель второй камеры.

Карбюраторы ОЗОН

На отечественные автомобили продолжительное время устанавливался карбюратор озон.

Системы подачи топлива данного типа выпускались в трех конструктивных исполнениях:

  • Барботажным;
  • Игольчатом;
  • Поплавковым механизмом.

Первые два вида уже практически не используются, их выпуск прекращен. На автомобилях марок 2107, 2105 устанавливался карбюратор озон устройство которого получило широкое распространение. Модификация пришла на смену итальянскому изобретению «Weber». На Волжском автомобильном заводе, карбюратор озон получил модификации, тем самым был получен прирост мощности, более стабильная работа. Карбюратор ДААЗ ОЗОН для которого является предшественником, более технологичен, устанавливался на автомобили разных семейств.

↑ Схема карбюратора Озон

1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.

Видео — Регулировка карбюратора «Озон» своими руками

Работы по регулировке карбюратора «Озон» выполняются не только при его (карбюратора) некорректной работе, но и в случае производства ремонтных мероприятий, предполагающих замену некоторых элементов данного агрегата. Рассмотрим более подробно перечень настроек, являющихся обязательным продолжением ремонтно-восстановительных работ.

Замена штока с диафрагмой или привода заслонки (дроссельной) второй камеры требует регулировки пневмопривода.

После замены элементов пускового устройства выполняется его настройка.

Причинами настройки системы «холостого хода» наряду с нарушениями функционирования силового агрегата является подготовка автомобиля к прохождению технического осмотра.

Замена поплавка или игольчатого клапана требует регулировки уровня топлива в камере (поплавковой).

https://youtube.com/watch?v=83RStgJeZ5I

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
