Особенности работы электроусилителя или гидроусилителя руля

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

  • Исполнительного механизма;
  • Блока управления;
  • Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Чем отличается гидроусилитель руля от электроусилителя

Переходим к сравнительной характеристики ЭУР и ГУР, чтобы в итоге выяснить, что из них лучше.

Для сравнения возьмем следующие параметры: конструкция устройства, удобство управления, надежность и эффективность, сфера применения.

Конструкция устройства

Вариант размещения ЭУР в автомобиле

ГУР – достаточно простой механизм, не зависящий от электронного управления и не подверженный программным сбоям. С другой стороны, система гидроусилителя состоит из множества соединений и уплотнений, подверженных износу при  эксплуатации. Вследствие этого узел считается менее надежным и требующим регулярной диагностики.

ЭУР, в отличие от ГУР, как правило, расположен непосредственно на рулевом валу и занимает меньше места в подкапотном пространстве. Конструктивно электроусилитель значительно проще ГУР, да и в применении дополнительных расходных материалов не нуждается.

Что касается сбоев в работе электроники, то случаются они довольно редко, а в случае отказа системы предусмотрен аварийный режим работы, который позволяет сохранить управление автомобилем. В гидроусилителе такой режим также предусмотрен.

Удобство управления

Лучшую обратную связь с дорогой обеспечивает ГУР, также он позволяет водителю чувствовать пределы возможностей автомобиля на крутых поворотах.

Чтобы достичь таких же ощущений, ЭУР необходима тщательная калибровка, которую могут обеспечить только производители премиального сегмента.

Таким образом, гидроусилитель более информативен и дает своим владельцам более естественные ощущения от вождения, но управлять им физически тяжелее.

Надежность и эффективность

Часть мощности двигателя автомобиля при использовании ГУР расходуется на привод насоса, который работает постоянно. Поэтому при прочих равных условиях применение гидроусилителя приводит к повышению расхода топлива и к ухудшению динамических параметров. Помимо этого ГУР не может долгое время работать в предельных режимах. При удерживании рулевого колеса в крайнем положении в течение 10-15 секунд произойдет перегрев насоса, что приведет к повышенному износу элемента.

Электроусилитель в этом плане более экономичен: он не отбирает мощность двигателя напрямую и работает только при повороте колес. Дополнительного расхода топлива нет, равно как и ухудшения динамических характеристик автомобиля. Основной причиной отключения ЭУР можно считать перегрев электродвигателя. При этом узел подаст предупреждение водителю и ограничит производительность. В случае продолжения движения ЭУР отключится до полного остывания.

Область применения

Чем могут отличаться механизмы по этому параметру? Категорией транспортных средств, для которых применим тот или иной узел. Например, ЭУР слабый для тяжелых машин: его нельзя устанавливать на грузовой транспорт или тяжелые внедорожники. ГУР подходит для любых типов автомобилей.

ЭУР (электроусилитель руля)

Он создавался как более совершенная и более простая система (и совершенствуется до сих пор). Разновидностей у него масса, почитайте хотя бы вот эту статью.

Принцип работы: Опять же в двух словах – все просто берется электрический двигатель, подсоединяется к валу (на котором есть специальные борозды, либо винт, либо просто шлицы) и этот электромотор толкает вправо или влево этот вал.

Разница электрических усилителей лишь только в том, что электромотор может крепится в разные части рулевого механизма:

  • На рулевую колонку
  • На сам вал рейки (использую шлицевое соединение)
  • Параллельно валу рулевой колонки (двух вальные системы)
  • Используя шариковую гайку

Спросите почему так много различных механизмов — да все потому что пока не добились нормального усилия и точности «рулежки» как у оппонента. Хотя последний тип с шариковой гайкой, очень сильно приблизился к этому.

Конечно же у ЭУРА нет никакой жидкости, нет шлангов и трубок, нет насоса – он очень компактный, что зачастую позволяет его крепить даже на рулевой колонке.

Однако отрицательной стороной здесь является наличие различных датчиков и прочей электроники, однако все по порядку

Положительные моменты электроусилителя

  • Водитель имеет достаточное усилие и контакт с дорогой
  • Имеет два положения. Город и трасса. В режиме «город» руль легче, что способствует комфортному вождению. В режиме «трасса» — отключается уже при 40 – 60 км/ч, что сделано специально, при высокой скорости усилитель не нужен. Поэтому обратная связь увеличена.
  • Экономия топлива. Нет дополнительной нагрузки на двигатель, потому что не имеет ременных передач, питается от генератора (аккумулятора) электричеством. Если автомобиль стоит на месте и руль не поворачивается – . Активируется только при повороте. Позволяет экономить до 10% топлива
  • Под капотом и в салоне занимает мало места. Так как технически устроен проще (и компактнее), чем ГУР

  • Не имеет жидкости, а соответственно, является практически не обслуживаемым
  • Имеет большой температурный диапазон использования. Например, в зимний период греть его не нужно. Даже несколько секунд
  • Если сломался то можно свободно перемещаться, только вот руль станет тяжелее, по крайней мере, вы всегда доедите до СТО
  • Многие электронные системы автопилота (автопарковки), работают только с ЭУР
  • НА данный момент – НАДЕЖЕН, не уступает по качеству исполнения гидроусилителю

Как видите положительных моментов реально много, некоторые и не знаю что у них есть электроусилитель пока он не накроется в 150 – 200 000 км, ведь под капотом никаких баночек и прочих частей просто нет. Мне нравится что в последнее время, его достаточно точно настраивают, то есть он начинает быть похожем по точности «рулежки» именно на своего оппонента. Однако ему до него пока далеко, все же здесь минусов также очень много

Отрицательные моменты ЭУРА

Ремонт дорогой, сложно диагностируемый. Обычные СТО зачастую просто не знают, что сломалось, бывают банально окислы на контактах и такой усилитель уже глючит. Нужно специальные диагностические приспособления чтобы прочитать ошибки. Также блоки здесь зачастую не ремонтируются, а меняются в сборе. Если накрылся мотор, зачастую он литой либо с рулевой рейкой, либо с колонкой, их меняют вместе. А ЭТО ДОРОГО!

  • Если под защитные кожухи попала влага, может глючить
  • Так как использует электричество, требуется установка более мощного генератора и сложной проводки
  • Первые модели иногда «глючили» поворачивали не туда куда нужно, работали не внятно. Правда, это встречалось только на наших

Электрогидравлический усилитель

Пару слов про ЭГУР. Такой тип усилителей не менее распространен на
авто. Это гибридная система, состоящая из:

  • электронного блока;
  • электродвигателя;
  • шестеренчатого насоса.

Устройство электроусилителя руля

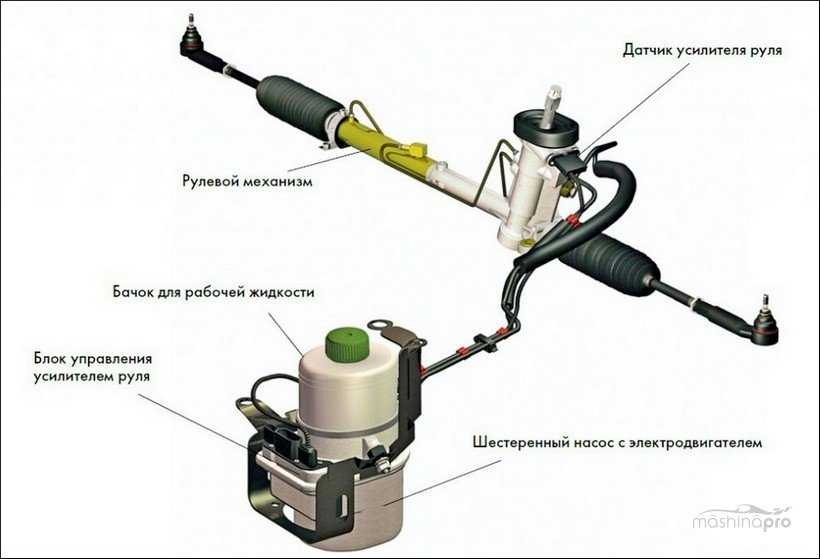

Устройство ЭГУР

Отличие ЭГУР от гидроусилителя заключается в электродвигателе. За счет него
работает шестеренчатый насос, создавая давление жидкости. В этой системе также
нет приводного ремня – все контролируется электроникой. Те же датчики, тот же
блок управления. Принцип работы ЭГУР идентичен ЭУР – дополнительным звеном
здесь выступает только насос и бачок. Ввиду большей стоимости, такая система
применяется не на всех авто – больше это касается машин класса С и выше.

Чем отличается гидроусилитель руля от электроусилителя

Переходим к сравнительной характеристики ЭУР и ГУР, чтобы в итоге выяснить, что из них лучше.

Для сравнения возьмем следующие параметры: конструкция устройства, удобство управления, надежность и эффективность, сфера применения.

Конструкция устройства


Вариант размещения ЭУР в автомобиле

ГУР – достаточно простой механизм, не зависящий от электронного управления и не подверженный программным сбоям. С другой стороны, система гидроусилителя состоит из множества соединений и уплотнений, подверженных износу при  эксплуатации. Вследствие этого узел считается менее надежным и требующим регулярной диагностики.

ЭУР, в отличие от ГУР, как правило, расположен непосредственно на рулевом валу и занимает меньше места в подкапотном пространстве. Конструктивно электроусилитель значительно проще ГУР, да и в применении дополнительных расходных материалов не нуждается.

Что касается сбоев в работе электроники, то случаются они довольно редко, а в случае отказа системы предусмотрен аварийный режим работы, который позволяет сохранить управление автомобилем. В гидроусилителе такой режим также предусмотрен.

Удобство управления

Лучшую обратную связь с дорогой обеспечивает ГУР, также он позволяет водителю чувствовать пределы возможностей автомобиля на крутых поворотах.

Чтобы достичь таких же ощущений, ЭУР необходима тщательная калибровка, которую могут обеспечить только производители премиального сегмента.

Таким образом, гидроусилитель более информативен и дает своим владельцам более естественные ощущения от вождения, но управлять им физически тяжелее.

Надежность и эффективность

Часть мощности двигателя автомобиля при использовании ГУР расходуется на привод насоса, который работает постоянно. Поэтому при прочих равных условиях применение гидроусилителя приводит к повышению расхода топлива и к ухудшению динамических параметров. Помимо этого ГУР не может долгое время работать в предельных режимах. При удерживании рулевого колеса в крайнем положении в течение 10-15 секунд произойдет перегрев насоса, что приведет к повышенному износу элемента.

Электроусилитель в этом плане более экономичен: он не отбирает мощность двигателя напрямую и работает только при повороте колес. Дополнительного расхода топлива нет, равно как и ухудшения динамических характеристик автомобиля. Основной причиной отключения ЭУР можно считать перегрев электродвигателя. При этом узел подаст предупреждение водителю и ограничит производительность. В случае продолжения движения ЭУР отключится до полного остывания.

Область применения

Чем могут отличаться механизмы по этому параметру? Категорией транспортных средств, для которых применим тот или иной узел. Например, ЭУР слабый для тяжелых машин: его нельзя устанавливать на грузовой транспорт или тяжелые внедорожники. ГУР подходит для любых типов автомобилей.

Плюсы и минусы ГУР

К безусловным преимуществам гидроусилителей можно отнести следующие моменты:

  • адаптированность к высоким нагрузкам, которая позволяет использовать ГУР на тяжелых машинах, включая грузовики;
  • относительная дешевизна, которая сказывается и на общей стоимости машины;
  • удобство управления машиной в широком скоростном диапазоне;
  • относительная простота обслуживания и доступность ремонта;

Есть у ГУРа и свои недостатки:

  • на работу насоса используется мощность двигателя;
  • сальники легко повреждаются, в результате чего система начинает течь;
  • эффективность работы гидроусилителя напрямую зависит от уровня жидкости в его бачке;
  • жидкость нужно периодически менять;
  • ГУР не дает возможности индивидуально отрегулировать рабочие характеристики рулевой системы.

Электроусилитель руля или ЭУР

ЭУР – это электрический усилитель руля, в котором необходимое для поворота колес усилие создается электромотором. Особенностью систем этого типа является то, что они монтируются прямиком на рулевую рейку или в колонку. Для сравнения: ГУР зачастую устанавливается как отдельная система.

Основными конструкционными элементами ЭУР являются:

  • электромотор;
  • торсионный стержень;
  • вал рулевого управления;
  • редуктор;
  • датчик положения и угла поворота руля;
  • датчик момента вращения;
  • блок управления;
  • зубчатые шестерни.

Когда водитель крутит руль, происходит скручивание торсионного стержня. Создаваемый при этом момент вращения фиксируется соответствующим датчиком, в нем полученная информация интерпретируется в сигнал, подаваемый на электронный блок управления. Здесь эти данные анализируются и сопоставляются со сведениями, передаваемыми с прочих датчиков, в том числе со спидометра, тахометра и т.п. По результатам проведенного анализа ЭБУ определяет усилие, требуемое для прокручивания руля, и направляет команду на электромотор. Вращаясь, он передает свое вращение на рулевой вал либо непосредственно на рулевую рейку.

Плюсы и минусы ЭУР

Плюсами ЭУР являются следующие нюансы:

  • для его работы не требуется мощность автомобильного двигателя;
  • в определенной степени экономится топливо;
  • электронный механизм достаточно компактен;
  • в системе не используются жидкости, поэтому эксплуатация упрощается;
  • в конструкции ЭУР нет чувствительных к повреждениям шлангов, пыльников и т.д.;
  • рулевая система, оборудованная электроусилителем, срабатывает всегда четко, не утрачивая остроты своей реакции.

К недостаткам электрического усилителя руля можно отнести такие моменты, как:

  • высокая цена – ЭУР существенно дороже ГУРа;
  • сложность и дороговизна ремонта, хотя ресурс таких агрегатов достаточно большой;
  • невысокая мощность, из-за чего электроусилителями не оснащаются тяжелые джипы, грузовые автомобили и другие машины с большой массой.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное. Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе. Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Поэтому, выбирая гидроусилитель или электроусилитель руля, руководствуйтесь соображениями целесообразности. Например, машину эконом-класса лучше покупать с гидравлическим усилителем, а бизнес- и премиум-класс – с электрическим.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

Гидроусилитель рулевого управления

В гидроусилителе рулевого управления (ГУР) дополнительное усилие при повороте рулевого колеса создается за счет гидравлического привода.

Устройство и принцип работы гидроусилителя руля


Устройство рулевой рейки с гидроусилителем Конструктивно ГУР состоит из следующих элементов:

  • бачок с рабочей жидкостью;
  • насос;
  • гидроцилиндр;
  • золотниковый распределитель;
  • соединительные шланги.

Насос гидроусилителя приводится в действие ремнем от коленчатого вала двигателя и подает рабочую жидкость под давлением в золотниковый распределитель. При повороте водителем рулевого колеса распределитель направляет поток жидкости от насоса в левую или правую полость гидроцилиндра. Давление жидкости перемещает поршень гидроцилиндра, осуществляя поворот управляемых колес автомобиля посредством рулевого привода.

Преимущества и недостатки ГУР

Как и ЭУР, гидроусилитель рулевого управления имеет как преимущества, так и недостатки. Основными положительными моментами ГУР являются:

  • восприимчивость к большим нагрузкам, дающая возможность устанавливать ГУР на тяжелых внедорожниках и грузовиках;
  • менее затратное производство устройства (в отличие от ЭУР), что влияет на стоимость автомобиля в целом;
  • комфорт управления транспортным средством на разных скоростях.

Плюсы – это, конечно, хорошо. А что же с минусами? Имеются и такие:

  • расход мощности двигателя;
  • мелкие поломки, связанные с утечкой рабочей жидкости;
  • необходимость следить за уровнем рабочей жидкости;
  • периодическая замена жидкости;
  • отсутствие возможности регулировать характеристики и настройки рулевого управления.

Поговорим про ЭУР

Электроусилитель создавали как новый шаг в усовершенствовании усилителей рулевого управления.

Ее называют более совершенной и простой. Причем ЭУР имеет внушительное количество разновидностей.

В двух словах опишу принцип работы. Здесь в основе всей системы лежит электрический двигатель, который соединяется с валом. Этот мотор осуществляет вращение вала в левую или правую сторону. Тем самым водителю проще вращать рулевое колесо. Разница между электроусилителями заключается в том, что моторчик может устанавливаться на разные участки рулевой системы. Обычно это рулевая колонка, вал рейки, переходник в виде шариковой гайки и прочие решения.

Среди всех представленных вариантов, именно конструкция с шариковой гайкой ближе всех оказалась к гидроусилителям в плане точности и создания оптимального усилия для работы рулевого механизма.

Остальные же пока в поисках и на пути к совершенствованию.

ЭУР лишен всевозможных трубок, здесь не применяются жидкости и шланги из металла или резины. Также отсутствует насос. Это обеспечивает конструкции компактность. Иногда полноценный ЭУР помещается на рулевой колонке.

В чем плюсы и минусы

Начнем с положительных моментов.

К числу достоинств электроусилителей на автомобилях относят такие пункты:

  • хорошее создаваемое усилие при управлении;
  • минимум 2 режима работы (город и трасса);
  • способность лучше экономить топливо;
  • компактные размеры;
  • технически более простая конструкция;
  • не используются жидкости;
  • обладает широким температурным режимом работы;
  • в случае возникновения неисправности рулить все равно можно;
  • ряд электронных помощников парковки и автопилот работают только с ЭУР;
  • надежные системы, по качеству не уступающие конкуренту.

Владельцы автомобилей с электроусилителем даже не знают, что такое замена гидравлической жидкости или как выглядит потекший сальник.

Многие электроусилители отлично работают до 150-200 тысяч км пробега, не проявляя никаких признаков неисправностей.

Но если вы заметили, что у вас скрипит руль, либо по какой-то причине руль тянет в сторону, есть высокая вероятность того, что усилитель вышел из строя.

На самом деле и с гидравликой может случаться нечто подобное.

Кажется, я что-то забыл. Ах да, назвать недостатки.

Минусов у ЭУР вполне достаточно. Среди них:

  • сложный и дорогой ремонт;
  • система боится влаги;
  • нужна более сложная электропроводка;
  • требуется мощный генератор на машине;
  • первые образцы ЭУР часто глючат и работают невнятно.

Ситуации, когда руль не возвращается в исходное положение, довольно распространены для усилителя. Хотя причин такого явления есть несколько.

Как это работает?

Гидроусилитель руля (ГУР)

Что такое гидроусилитель руля? Это — система, состоящая из трубопроводов высокого и низкого давления, в которых благодаря насосу циркулирует специальная жидкость. Для жидкости ГУР предусмотрен бачок, соединенный с насосом. Когда вы поворачиваете руль в системе гидроусилителя происходит целый ряд реакций. Жидкость подается в рулевой механизм через распределитель под высоким давлением. Нагнетаясь в гидроцилиндр, она создает давление на поршень, под воздействием которого тот смещается, снижая степень усилия прилагаемого водителем при повороте рулевого колеса. Во время движения по прямой траектории жидкость ГУР стекает из рулевого механизма в бачок системы.

Электроусилитель — это набор механизмов, среди которых главная роль отведена электромотору, кроме того в состав ЭУР входит электронный блок управления (ЭБУ), а также два датчика (датчик угла поворота и датчик крутящего момента). По сравнению с гидроусилителем, ЭУР устанавливается непосредственно на саму рулевую рейку или колонку, при этом передача крутящего момента осуществляется посредством торсионного вала, встроенного в систему рулевого управления. В то время как ГУР меняет усилие прилагаемое к рулю при помощи давления и жидкости, которая циркулирует в системе, электроусилитель осуществляет все при помощи тока. При повороте руля крутящее усилие передается рулевому механизму по торсионному валу. Датчик крутящего момента ЭУР «понимает» это действие и сообщает о нем в ЭБУ. Электронный блок анализирует полученные данные и определяет, сколько именно тока необходимо «дать» электромотору, чтобы вращение руля было легким и приятным. Следует отметить, что расчет усилия происходит в зависимости от скорости, с которой движется автомобиль, а также угла поворота руля. Когда водитель крутит рулем на месте во время парковки или других маневрах, привод электроусилителя нагружен максимально, поскольку необходимо обеспечить легкое вращение рулевого колеса в сложных условиях. Когда авто движется на высоких скоростях управление рулем становится более острым, так как электроусилитель значительно уменьшает силу крутящего момента, то есть меньше помогает водителю.

Теперь когда мы разобрались в принципах работы предлагаю выяснить, что лучше: ГУР или ЭУР, учитывая плюсы и минусы каждой из систем.

Преимущества ГУР

  1. Гидроусилитель рулевого управления имеет более громоздкие габариты, однако плюс в его относительно невысокой стоимости и менее затратном производстве. Это в свою очередь так или иначе сказывается на стоимости транспортного средства.
  2. Потенциал мощности. ГУРы сегодня устанавливают преимущественно на автомобили бюджетного класса, а также грузовые микроавтобусы и большие внедорожники. В случае с внедорожниками и микроавтобусами применение гидроуслителя руля можно объяснить тем, что эта система более мощная и способна выдержать большие нагрузки. Это, по сути, главное преимущество ГУР.
  3. Вышеупомянутая невысокая стоимость.

Недостатки ГУР

Что до недостатков, то их у гидроусилителя намного больше по сравнению с ЭУР:

  1. В автомобиле с ГУР не рекомендуется держать руль в крайнем положении дольше пяти секунд, так как это может привести к перегреву масла в системе и выхода гидроусилителя руля из строя.
  2. ГУР требует регулярного обслуживания, не реже чем раз в два года. Владелец автомобиля с такой системой постоянно обязан производить замену жидкости в системе, контролировать ее уровень, проверять привод, шланги и насос на предмет подтеканий и трещин.
  3. Третий недостаток — прямая зависимость от работы двигателя. Когда насос включается в работу, он так или иначе отбирает часть мощности у двигателя, а во время движения на высокой скорости по трассе это можно считать пустой тратой мощности, так как в данном случае ГУР практически не нужен.
  4. В гидроусилителе нельзя настроить режимы работы в зависимости от скорости движения и условий.
  5. Гидроусилитель хорошо выполняет свою работу на малых и средних скоростях, однако на высоких скоростях управление теряет «остроту» и водителю сложно выполнить резкий короткий маневр. Проще говоря, ГУР дольше реагирует из-за применения в нем дополнительных узлов, увеличивающих время отклика.

Как определить ГУР или ЭУР установлен в автомобиле

Определить какой узел установлен на выбранной марке машины можно и без помощи продавца. Для этого необходимо заглянуть под капот автомобиля. Если там вы обнаружили бачок с соответствующей пиктограммой, на которой изображен руль – значит, перед вами авто с ГУР. Именно в этот бак и заливается жидкость для гидроусилителя руля. Если бачка нет, а руль при этом крутится свободно, то это означает, что в машине установлен ЭУР.

Полезно! В некоторых машинах бак для жидкости гидроусилителя располагается в бампере и при этом устройство представляет собой гибрид электро- и гидроусиления. Но, такие авто можно пересчитать по пальцам. Например, несколько моделей Opel Zafira оснащены именно такими «скрытыми» узлами ЭГУР.

Чтобы разобраться, что лучше электроусилитель или гидроусилитель, сначала стоит сказать об особенностях и отличиях каждой из этих систем в отдельности.

Гидроусилитель руля

ГУР сегодня более распространен, в отличие от электрической системы, которая только набирает обороты. Гидроусилитель состоит из сложных узлов – трубопроводов низкого и высокого давления, ремней и прочих элементов, по которым циркулирует жидкость, заливаемая в специальный бак, соединенный с насосным оборудованием. Как только водитель поворачивает руль, происходит целый ряд процессов. Сперва жидкость под высоким давлением подается через распределитель в рулевой механизм, после чего она нагнетается в гидроцилиндре, создавая тем самым давление, которое оказывает влияние на поршень. В результате смещения последнего, степень усилия, которое водитель прилагает для поворота руля, снижается. При движении по прямой траектории жидкость гидроусилителя отходит обратно в бачок. Как видите, это довольно сложная закрытая система циркуляции жидкости, в которой участвует много элементов, каждый из которых может со временем выйти из строя.

Если говорить об особенностях работы ГУР, стоит упомянуть следующие недостатки:

  • Гидроусилитель потребляет энергию мотора, в связи с чем мощность двигателя заметно падает.
  • Система довольно капризна и требует периодического обслуживания (замена жидкости гидроусилителя должна выполняться каждые 50 000-80 000 километров пробега или как только ее уровень в бачке понизился до минимальной отметки). Кроме этого, довольно часто приходится подтягивать ремень насоса.
  • Обязательным условием для правильного функционирования ГУР является полная герметичность узлов.
  • Температурные колебания оказывают пагубное влияние на жидкость гидроусилителя, в результате чего падает эффективность всей системы в целом.

Помимо этих недостатков, многие автолюбители часто жалуются, что гудит гидроусилитель руля при повороте. Эта проблема может быть связана с поломкой в рулевой рейке, проблемами с насосом, ремнем или некачественным маслом. В результате того, что система, призванная упростить жизнь автолюбителей, начала приносить много хлопот, был разработан более простой и удобный механизм – электроусилитель.

Электроусилитель руля

ЭУР по своей конструкции намного проще гидравлического усилителя. По большому счету это небольшой электромотор, блок управления и два датчика: крутящего момента и угла поворота. Устройство, установленное на самой рулевой рейке или колонке, считывает информацию о том, какой водитель передает угол поворота. При этом с помощью торсионного вала, который встроен в узел рулевого управления, передается крутящий момент.

Если говорить о том чем отличается гидроусилитель руля от электроусилителя руля, то в первом случае усилие, которое прилагается к рулю снижается за счет давления и циркулирующей жидкости, во втором, информация преобразуется благодаря электрике, в результате чего колеса выполняют легкий поворот. Электронный блок гидроусилителя в этом случае анализирует данные и уже на их основании рассчитывает, сколько тока потребуется электромотору. Благодаря этому при парковке или резких маневрах производится наибольшее усилие со стороны ЭУР. При медленных поворотах электроусилитель снижает силу крутящего момента и практически не задействуется.

Если говорить о преимуществах ЭУР перед ГУР, то стоит отметить следующие плюсы электроусилителя:

  • Он занимает минимум пространства.
  • В процессе эксплуатации ЭУР потребляет энергию, только в те моменты, когда он используется. ГУР же работает постоянно, как только вы завели двигатель.
  • Электроусилитель работает бесперебойно как в сильные морозы, так и в жару.
  • Так как ЭУР состоит из меньшего числа элементов, то он надежнее, так как не требует постоянного обслуживания и ремонта.

Преимущества ЭУР перед ГУР и ЭГУР

Водители автомобилей, на которых установлен гидро- и электро-гидроусилитель, вынуждены мириться с их многочисленными недостатками, а именно:

  • держать колеса в крайнем положении можно не более пяти секунд, иначе происходит перегрев масла в системе и выход ГУР из строя;.
  • необходимость в периодическом обслуживании (нужно контролировать уровень масла, менять его, следить за состоянием приводов, шлангов и насоса);.
  • на работу ГУР расходуется часть мощности двигателя автомобиля;.
  • устройство работает в одном режиме, независимо от условий движения;.
  • снижение информативности руля на высоких скоростях (частично этот недостаток устранен за счет применения рулевой рейки с переменным передаточным отношением).

Достоинствами электроусилителя руля являются надежность, экономичность и компактность. Его принцип действия основан на работе электромотора, поэтому и устройство намного проще. Электроусилитель руля приводится в действие не от силового агрегата автомобиля, к тому же работает только при работе рулем, благодаря этому экономится от 0,4 до 0,8 литра горючего в зависимости от стиля езды и дорожных условий. Электроусилитель руля не требует обслуживания, однако, в случае поломки неисправные узлы меняются целиком, поэтому стоимость ремонта значительно возрастает.

Пожалуй, самым главным преимуществом электроусилителя руля, можно считать возможность изменять вспомогательное усилие в зависимости от условий передвижения автомобиля, благодаря чему, достигается более острое управление на высоких скоростях, и более легкое на малых. Кроме того, одна и та же модель может применяться на различных машинах, а все, что потребуется – изменить настройки электронного блока управления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
