Удаление катализатора. плюсы и минусы, расход, прошивка

Диагностика неисправностей с использованием приборной панели

Владельцам Лады Калина нужно не только наизусть знать коды неисправностей, но и понимать, как можно продиагностировать исправность авто с помощью приборной панели, на которой и отображаются анализируемые коды.

Для запуска диагностики нужно сделать следующее:

запустить в действие кнопку, которая подсчитывает пробег авто за сутки;
продолжая ее удерживать, поворачивать ключ зажигания;
если все будет сделано верно, стрелка электронных элементов начнет перемещаться от теперешнего положения к назначенному;
после того как стрелка займет конечное положение, нужно будет активировать кнопку, которая расположена на переключателе дворников, чтобы полученная информация переключилась на экран;
при активации этой кнопки на панели отобразиться функциональность электроприборов, что позволит автовладельцам без проблем и своевременно выявить неисправность и быстро ее устранить.

Обновлять по такой схеме информацию на доске приборов нужно трижды, чтобы можно было визуально ознакомиться с кодами ошибок, которые обозначаются цифрами:

2 указывает на неполадки в напряжении сети;
3 предупреждает о поломке датчика, который контролирует уровень топлива;
4 показывает, что вышел из строя датчик охлаждающей системы;
5 предупреждает, что вышел из строя температурный датчик;
6 предупреждает о перегреве мотора;
7 указывает на то, что давление масла сильно упало;
8 предупреждает о неполадках в тормозной системе;
9 указывает на то, что аккумуляторная батарея разрядилась.

Удаление катализатора и перепрошивка

Катализатор имеет достаточно простой принцип работы. Представляет собой утолщенную трубу, наполненную изнутри подобием пустых длинных сот. Как правило, эти «соты» изготовлены из керамического материала, а на их поверхность нанесено напыление из драгоценных металлов (чаще всего платиновой группы — палладий, родий, иридий).

Температура катализатора должна находиться в районе 750 градусов по Цельсию, чтобы запускались нужные химические реакции, уменьшающие токсичность выхлопа. При этом газы, выходящие из двигателя, нагреты не более чем до 550 градусов. Чтобы достичь нужной температуры, они проходят сквозь каталитический нейтрализатор, где и раскаляются до нужного уровня и даже выше (вплоть до 900 °С).

Почему же многие задумываются об удалении катализатора и прошивке автомобиля для работы без него? Дело в том, что, поскольку устройство создает лишние препятствия для отвода выхлопа, без него машина работает заметно лучше, повышается мощность, снижается расход топлива. Однако, если вы решили избавиться от нейтрализатора, то для правильной работы автомобилявам придется либо перепрошить электронику под более низкий экологический класс (например, ЕВРО-2), либо установить специальную «обманку».

Что означает ошибка 4 на Ладе Калина

Если на экране бортового компьютера возникла ошибка 4, то расшифровать ее можно так: датчик температуры охлаждающей жидкости работает некорректно. Он в течение 30 секунд не отвечал, поэтому компьютер посчитал, что в цепи питания его есть обрыв или он сам вышел из строя. Многие владельцы Лада Калина утверждают, что эта ошибка появляется очень часто, особенно при минусовых температурах за бортом, поэтому они не реагируют на нее и не считают критической.

Но так делать не стоит, ведь списав все на привычность сбоя, вы можете пропустить серьезную неисправность автомобиля. Ошибка 4 указывает на:

выход из строя контроллера температуры тосола;
обрыв цепи питания между компьютером и датчиком;
ошибка в системе блока управления после удара или другого воздействия;
налет на датчике, вследствие чего потерян контакт с ним.

Ошибки света, зеркал и прочие

Кроме перечисленных выше, можно выделить ряд ошибок блока управления светом, который устанавливается на некоторые автомобили Калина:

В 9501 — нет сигнала от датчика капель дождя на стекле;
В 9502 — не работает регулятор чувствительности датчика;
В 9503, 9505 и 9506 — ошибки функционирования стеклоочистителя;
В 9504 — проблема с работой реле включения фар.

При наличии зеркал заднего вида с обогревом и электрорегулировками возможны дополнительные ошибки:

В 9244, 9246, 9247, 9250 и 9251 — неисправности системы изменения наклона зеркала;
В 9230 — ошибка в блоке управления зеркалами;
В 9252 — залипание контактов регулятора.

Отдельным блоком можно рассмотреть неполадки контроллера, связанные с работой электрики на кузове и в салоне. Такие ошибки имеют индекс В.

Код	Расшифровка
0001-0004	Не работают лампы указателей поворотов
0005-0018	Различные проблемы в работе моторов стеклоподъемников
0019-0026	Проблемы с питанием зеркал
0027-0028	Неисправности противотуманных фар
0035-0038	Обрыв или перегрузка электроцепи
0039-0043	Обрывы цепей обогрева стекла, габаритных огней и ближнего света
0044-0046	Ошибки иммобилайзера
0052	Ошибка, появляющаяся после пропадания питания в сети
1375-1378	Не работают датчики испарителя кондиционера
1382-1385	Обрывы в цепи датчика температуры в салоне
1860, 1861	Параметры питания лежат вне поля допуска

Кроме этого, одной из самых частых ошибок на Ладе Калине является Р 0441, указывающая на недостаточный объем воздуха, поступающего для продувки абсорбера. Такая проблема приводит к загоранию лампы «чек» после продолжительного движения и не влияет на ходовые качества машины. Не менее распространена неисправность Р 1602, она сигнализирует о пропадании напряжения на ЭСУД и записывается в память после отключения аккумулятора.

Нередки ошибки лямбда-зондов и систем их подогрева. Например, 0036, которая говорит о выходе из строя электроподогрева датчика. Решение этой проблемы — замена датчика или установка «обманки». По мере внесения изменений в конструкцию автомобилей и появления новых опций список кодов ошибок на Лада Калина постоянно расширяется.

Исправление поломок

После диагностической процедуры, и определения, почему ВАЗ Калина 8 клапанов капризничает, необходимо полностью проверить всю магистраль агрегата, на который указывает расшифровка индекса. Делать это требуется путем прозвонки магистрали и замены блоков на заведомо исправные. Дополнительно следует учитывать специфику эксплуатации – от постоянной тряски по разбитым дорогам, штатные клеммы могут разбалтываться, что провоцирует нарушение контакта. В таком случае компьютер также покажет присутствие неисправности. Дабы предотвратить подобное, опытные мастера рекомендуют обрабатывать разъемы специальными пропитками, отталкивающими воду и вовремя выполнять профилактику.

Диагностика ошибок Лада Калина требует необходимого оборудования и знаний, как расшифровать индексы, выведенные программой. При отсутствии должного опыта можно неверно трактовать сведения, что приведет к лишним процедурам и трате времени. При необходимости можно обратиться к квалифицированному специалисту, однако услуги мастеров СТО стоят не дешево.

Источник

Как устранить ошибку p0140?

Это довольно специфическая проблема и не должно быть слишком трудно диагностировать. Сначала запустите двигатель и разогрейте. Используя инструмент развертки, наблюдайте Банк 1, sensor2, напряжение тока датчика o2. Нормально напряжение тока должно переключить медленно над и ниже. 45 вольт. Если это так, проблема, скорее всего, прерывистая.

Вам придется дождаться появления проблемы, прежде чем вы сможете точно ее диагностировать. Однако, если он не переключается или застрял, выполните следующее: 2. Запорный автомобиль. Визуально проверьте разъем жгута проводов Bank1, 2 на плавление или натирание жгута проводов или разъема. Ремонт или замена по мере необходимости 3.

Включите зажигание, но двигатель выключен. Отсоедините разъем датчика O2 и проверьте наличие 12вольцат источника питания нагревателя и правильность заземления на контуре обогревателя groundcircuit. a. Если источник питания 12V нагревателя отсутствует, проверьте наличие предохранителей в цепи. Если взрыватель цепи подогревателя дунут, то заподозрите плохой подогреватель в датчике о2ий причиняя надутый взрыватель цепи подогревателя.

Замените датчик и предохранитель andrecheck. b. Если земля отсутствует, проследить цепь и очистить или восстановить groundcircuit. 4. Затем, с разъемом все еще отключенным, проверите для 5 Вольтов на referencecircuit. Если это отсутствует, проверьте наличие 5 вольт на разъеме PCM. Если на разъеме PCM присутствует 5 вольт, но не на разъеме жгута проводов датчика o2, то между разъемом датчика PCM и разъемом датчика o2 имеется открытая или короткая поставка опорного провода.

Однако, если никакие 5 Вольтов присутствующие на разъеме THEPCM, то PCM правоподобно на недостатке должном к внутренней краткости. Замените PCM. ** (Примечание: на моделях Крайслера, общяя проблема ссылка 5volt circuitcan была замкнута накоротко вне любым датчиком на автомобиле который использует ссылку 5 Вольтов.

Simplyunplug каждый датчик по одному, пока 5 вольт не появится. Последнее сенсорное устройство, которое вы отключили, — это закороченный датчик. Заменять его должен исправить referenceshort 5 Вольтов. ) 5. Если все напряжения и основания присутствуют, то замените Датчик О2его Bank1, 2 и Re-испытание.

Проблемы с работой мотора

Спустя 100-150 тысяч километров, многие водители сталкиваются с повышенным расходом топлива, падением мощности двигателя и ухудшением динамических характеристик. Наряду с этим, панель приборов будет «украшена» всевозможными ошибками. Если до этого не производилась замена или удаление катализатора, проблему следует искать именно в нем. Внутри фильтра имеются тонкие керамические соты, которые оплавляются и тем самым препятствуют нормальному прохождению газов. В итоге ухудшается продувка цилиндров, а расход топлива – увеличивается (в среднем на 10-15 процентов).

Отметим, что данные проблемы могут наступить и раньше. Почему оплавляются соты? Причина в повышенном расходе масла. Если его забрасывает в камеру сгорания, выхлоп будет насыщен сажей. Она забивается на входе катализатора. Из-за повышенных температур, сажа начинает тлеть, провоцируя плавление сот. Если с расходом масла все в порядке (на 10 тысяч километров уходит не более одного литра), соты могут забиться из-за некачественного топлива.

Какие преимущества это дает?

Основной плюс в том, что газы из цилиндров будут беспрепятственно выходить наружу. Остальные элементы системы (резонатор, коллектор, глушитель) имеют полую трубу. Даже при высоком расходе масла, сажа свободно уйдет в атмосферу. Срок службы пламегасителя – более 10 лет. Он не требует обслуживания. Мощность двигателя вернется к заводским параметрам. А что касается расхода топлива, это отдельный момент.

Почему пламегаситель лучше?

Ранее мы описали процедуру удаления катализатора. Это наиболее экономный вариант работ. Но потрошить старый катализатор можно только при полной его целостности. Если элемент начал ржаветь, лучше заменить его на новый пламегаситель. Да, катализатор имеет несколько стенок. Но надолго ли хватит его и не проржавеет ли стенка раньше срока, никто гарантировать не может.

Виды кодов и ошибок на панели авто Калина

Наверное, каждый владелец Калины когда-нибудь сталкивался с ошибками, которые показывались на приборной панели. Это некая диагностическая информация, которую желательно знать. Отметим, что при помощи бортового компьютера производится самодиагностика и выявляются те или иные поломки. В наше время существует огромное количество различных систем, позволяющих, например, визуально представить место проблемы. К сожалению, создатели этой модели автомобиля не добавили такую возможность, поэтому автовладельцы могут увидеть только цифровое обозначение. Чтобы увидеть эту информацию, нужно научиться делать диагностику. Запустить процесс проверки очень легко, необходимо нажать клавишу фиксации дневного пробега автомобиля. Удерживая кнопку, требуется завести машину. Если все сделано правильно, стрелки всех датчиков начнут двигаться от начального значения до конечного. Далее нужно переключить экраны информации, для этого используйте специальную клавишу на рукоятке переключения дворников.

Нажав ее, можно ознакомиться с показателями работоспособности приборов и версией ПО системы. После обновления на доске в 3-й раз появятся коды ошибок.

Чаще всего встречаются такие:

2 – указывает на небольшие отклонения в напряжении бортовой сети машины;
3 – дает знать пользователю, что датчик уровня топлива сломался;
4 – этот код показывает, что в цепи датчика охлаждения разрыв либо он вышел из строя;
5 – говорит о нерабочем датчике температуры;
6 – указывает на перегрев мотора;
7 – предупреждает о том, что давление масла в системе имеет аварийные значения;
8 – данное значение говорит о том, что тормозная система не работает;
9 – это разряженный аккумулятор;
С1044 – неполадка электроусилителя руля.

Отметим, что, помимо приборной доски, на данном автомобиле есть возможность проводить диагностику при помощи отдельных контроллеров, отвечающих за ту или иную систему. Расшифровка неисправностей делается при помощи специального программного обеспечения. Однако многие опытные механики знают все наизусть. Таблица с ошибками помогает автомобилистам разобраться в проблемах.

Стоит заметить, что самодиагностика облегчает жизнь автолюбителю и автомеханику, так как есть возможность исключить некоторые неисправности. Например, при появлении кода 0036 специалист сразу поймет, что проблема заключается не в моторе, а в цепи управления нагревателем. Напомним, что информационные коды могут изменяться вместе с версией ПО. Поэтому рекомендуем рядом иметь актуальную таблицу с кодами, ведь в новом варианте старый код способен обозначать совсем другое.

Удаление катализатора плюсы и минусы.

Плюсы удаления катализатора	Минусы удаления
Отсутствует нужда в покупке нового катализатора, что значительно позволяет сэкономить.	Значительное снижение экологических показателей в выхлопных газах. Что может сказаться в первую очередь на самом автовладельце.
На три процента возрастает мощность автомобиля.	Продолжение первого минуса, появление неприятного запаха в салоне автомобиля
Увеличение громкости системы выхлопа отработанных газов. После того как соты катализатора выбиты, необходимо установить пламегаситель в противном случае пустая оболочка катализатора начнет издавать звук пустой банки.	Становится доступной установка на место катализатора паука со схемой 4-1 или 4-2-1, что в свою очередь еще добавит мощности.
Необходимость доработки, после непосредственной процедуры удаления. Перепрошивка и установка обманок.	Безопасность для двигателя и увеличение его срока службы, отработаны газы и пыль от рассыпавшихся сот, точно не попадет в камеру сгорания.
Расход топлива уменьшится, но не на много.

Удаление вышедшего из строя катализатора или замена на новый, не нарушит и тем более не ухудшит работу двигателя авто. Напротив, автомобиль, пускай и не значительно, но улучит свои основные характеристики (расход топлива и мощность двигателя). Не углубляясь в расчеты, можно сделать вывод, что отсутствие и наличие катализатора двигателю совершенно безразлично.

Но, на большом количестве автомобилей выход катализатора сопровождается включением сообщения на панели управления — CHECK ENGINE. После этого автомобиль начинает вести себя не исправно, двигатель начинает троить, возможно увеличение расхода топлива, существенно падает тяга, иногда из-за неправильных данных подаваемых на ЭБУ датчиком кислорода приводит к тому, что автомобиль может вообще не завестись.

Возможные поломки катализатора.

Следует определить характер поломки. Если внутренности катализатора оплавились или оказались забиты, то отработанные газы выходящие из цилиндров, не в состоянии нормально выйти. Не найдя выхода, часть газа собравшаяся перед катализатором, под действием обратной тяги, возвращается в камеру сгорания. Тем самым вновь поступившая топливная смесь смешивается с газом, делая ее менее эффективной, но выделяющей больше тепла. А двигатель начинает «троить», душить самого себя. Если оплавление отсутствует, но датчик CHECK ENGINE все равно горит, то не исключено, что от пробег вывел из строя и привел в негодность. Современные автомобили оснащаются двумя датчиками кислорода, так называемые «лямбда зонды». Располагаются они перед лямбда зондом и сразу после него. Первый датчик снимает показания содержание вредных веществ вышедших из камеры сгорания, второй состав выхлопных газов прошедших очистку в катализаторе. И если газы имею концентрацию выше нормы, датчик подает сигнал, о том что катализатор работает не правильно или совсем не исправлен. Некоторые ЭБУ современных автомобилей, получая данный сигнал немедленно глушат работу двигателя, после чего перестают давать работать двигатель до устранения неисправности. Таким образом, производители заботятся об экологии.

Подводя итог: выбитый (пустой) или удаленный катализатор, освобождает выхлопные газы от препятствия, но понижает экологические показатели, что ни как не влияет на работу двигателя автомобиля. Ресурс силового агрегата при этом тоже ни как не меняется.

Как устроен комплекс самодиагностики?

Эта система самостоятельно регулируется в автоматическом режиме. В ее структурный состав включены несколько электронных устройств. По импульсам датчиков в память ЭБУ стекается разнообразная информация, среди которой присутствуют неисправности Они представлены в виде обозначенных кодов неисправностей. Производители автомобилей не являются сторонниками того, что владельцы склоняются к самостоятельному обслуживанию электронных систем машин, поэтому стремятся не разглашать значения кодов. Здесь прослеживается благородный мотив разработчиков, ведь они понимают, что таким образом мошенники могут воспользоваться ситуацией и изменить настройки электронного модуля, например, уменьшить показания одометра перед продажей авто Лада Калина и пр.

Такая ситуация заставляет производителя и дилеров склонять владельцев к обслуживанию системы самодиагностики в условиях специализированных сервисов.

Особо важным компонентом данной системы является бортовой контроллер. С его помощью собранная от датчиков информация подвергается обработке и выдаче на дисплей. Лада Калина не обладает таким устройством, что лишает владельца возможности визуально считывать информацию касаемо поломок. Здесь на помощь приходит сканирующее оборудование. Благодаря нему, происходит самодиагностика.

Прошивка под ЕВРО2 и обманка – что это значит?

Как я написал сверху — второй датчик кислорода (нижняя лямбда) контролирует вредные выбросы. Их количество сейчас жестко регламентируется Европейскими стандартами, которые получили название «ЕВРО», я сейчас не буду рассказывать о ЕВРО «0-1» нас интересует именно второе поколение.

Итак, что такое ЕВРО2. Ввели его давно, а именно в 1996 году. НА тот момент машины получили инновационную систему, а именно катализатор. Как мы все с вами знаем, со временем он может забиваться, да и топливо тогда было не такое как сейчас, в нем было много серы, что способствовало забиванию сот намного быстрее, и как мы с вами знаем, машина начинала душить сама себя. Тогда инженеры установили датчик кислорода, он был всего один, и нужен был для улавливания CO2 в камере перед каталитическим нейтрализатором.

Если уровень CO2 повышался, это косвенно говорило о том — что катализатор забился (то есть проявляется эффект противодавления) датчик посылал эту информацию в ЭБУ и происходила корректировка зажигания, а именно уменьшение подачи топливной смеси. Таким образом, мощность намного падала, машина не ехала и владелец «волей-неволей» должен был ехать на СТО и менять эту запчасть.

НО как? ДА все просто, уровень CO2 в камере перед нейтрализатором намного падал, датчик кислорода это фиксировал (что все в порядке) и машина ехала бодро и не принужденно. Устраивало это всех, НО ТОЛЬКО НЕ ЭКОЛОГОВ! Поэтому они ввели стандарт ЕВРО3 (сейчас уже существует стандарт ЕВРО5). Что изменилось, да просто появился второй датчик кислорода (нижняя лямбда) за катализатором. Принцип работы здесь такой — первая лямбда (перед фильтром) фиксирует уровень вредных веществ, вторая (после него) должна зафиксировать уровень намного меньший, потому как вредные вещества разложились.

Что делается прошивкой под ЕВРО2? Меняется прошивка в ЭБУ, вместо норм ЕВРО3,4, ставятся нормы ЕВРО2. Суть всех этих действий банальна — просто отключаем вторую нижнюю лямбду (остается только одна верхняя), машина начинает ездить как положено, без занижения мощности.

Но такие вмешательства в прошивку не совсем хорошо. Все дело в том, что выпускают их не сами производители, а «народные умельцы», ладно что просто отключается вторая «лямбда», то есть просто корректировка показаний. А может быть этот программист захочет заложить какие-то не понятные алгоритмы в ЭБУ, мотор от этого точно не выиграет. Тут нужно быть очень осторожным.

Поэтому нашли второй выход, и как я считаю, он более правильный – установка обманки. Что такое обманка – по сути это «проставка» перед вторым датчиком кислорода, она как бы отодвигает его на большее расстояние от выхлопных газов, он фиксирует больше кислорода и начинает работать нормально.

Сейчас есть несколько вариантов обманок:

Пустая. Это просто трубка с очень тоненьким отверстием на конце (та часть, которая вкручивается в глушитель), с другой стороны вкручивается датчик кислорода. Через нее проходит ограниченное количество вредных веществ из выхлопа, нет превышений и поэтому CHECK не горит.
С мини-катализатором внутри. То есть прямо в «проставке» находятся как бы мини соты, которые также очищают выхлоп именно для фиксирования нормальных значений.
Угловые. Это оба описанных сверху вида, только они делаются углом под 90 градусов, нужны для сложных мест.

Плюсами обманки, является то — что не нужно лезть в ЭБУ и менять стандартную прошивку, а также цена (выбил соты, накрутил обманку и все, можно уложиться в 3000 – 5000 рублей).

Принципиальное устройство системы самодиагностики

Система автоматической диагностики неисправностей на Ладе состоит из нескольких устройств. Именно полученную от них информацию мы позже видим как коды неисправностей. Обычно производитель не рекомендует автовладельцам самостоятельное обслуживание и поэтому расположение некоторых из них не разглашается.

Делается это с той целью, чтобы нечестные люди не могли, например, «скрутить» показатели пробега или как-то изменить характеристики двигателя перед продажей машины. По этой же причине обслуживание системы самодиагностики рекомендуется осуществлять только на официальных станциях технического обслуживания, имеющих соответствующее разрешение от производителя автомобиля.

Кроме того, еще одним элементом системы автоматической диагностики является бортовой компьютер. Именно он обрабатывает собираемую датчиками информацию, которую мы потом читаем как коды ошибок Лада Калина. При этом существуют разные версии таких систем, позволяющие, например, визуально представить место обнаружения того или иного дефекта.

К сожалению, на Калине такого компьютера нет, и ее владелец может увидеть только цифровое обозначение той или иной неисправности. Именно поэтому ошибки бортового компьютера Калина каждому автовладельцу необходимо помнить наизусть, чтобы вовремя принять меры к устранению той или иной неисправности.

Как сбросить коды ошибок

После автоматической диагностики необходимо сбросить ошибки. Делается это для того, чтобы они не мешали и не путали пользователя при проведении последующих диагностик. Как все сбросить, можно узнать из рекомендации производителя. Но на практике, например, ошибка ЭБУ сбрасывается запуском новой проверки на приборной доске. В СТО же контроллеры обнуляются немного в другом порядке. Есть и другие варианты:

Ошибку ЭБУ сбрасывают, используя устройство и ПО. Поэтому рекомендуем почаще заезжать и проверять свою машину. Именно при таких проверках могут обнаружиться распространенные поломки, характерные именно для этого автомобиля.
Может постоянно высвечиваться код 0171. Это говорит о том, что горючее некачественное. Такой сигнал служит поводом подумать о его смене.
Помимо этого, очень распространены коды: p1545, 0422 и 1426, поэтому на них стоит смотреть. В случае если после сброса они снова появятся, требуется в обязательном порядке обратиться в технический сервис для более точной диагностики и устранения неполадок.

Специалисты помогут разобраться с неполадками, если вы сами не знаете, как от них избавиться.

Блок управления двигателем Лады Калина

Возможности проведения автодиагностики зависят от типа и марки ЭБУ (электронного блока управления, ECU). Тип ЭБУ зависит от года выпуска авто и двигателя (экологичность и номер двигателя).

На автомобилях Калина 1, 2 чаще всего установлены:

Двигатель 21116 — ЭБУ М74
Двигатель 21126 — ЭБУ Bosch Me17.9.7 или М75 (с шиной CAN или без неё).
Двигатель 21127 — ЭБУ М74 — 638 (аналог М74 с изменённой платой).
ЭБУ Январь и Ителма ставились на автомобили до 2008 года.

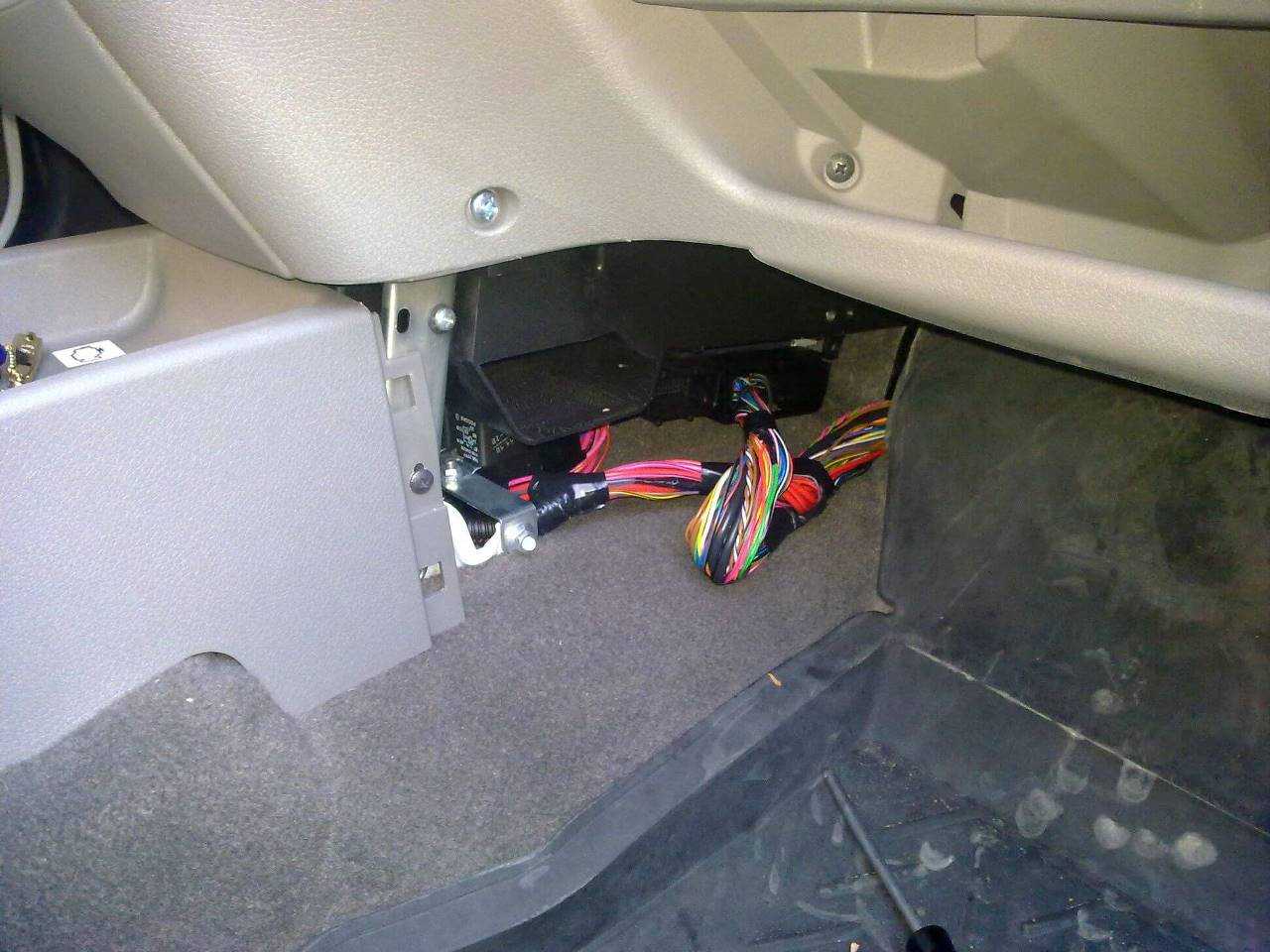

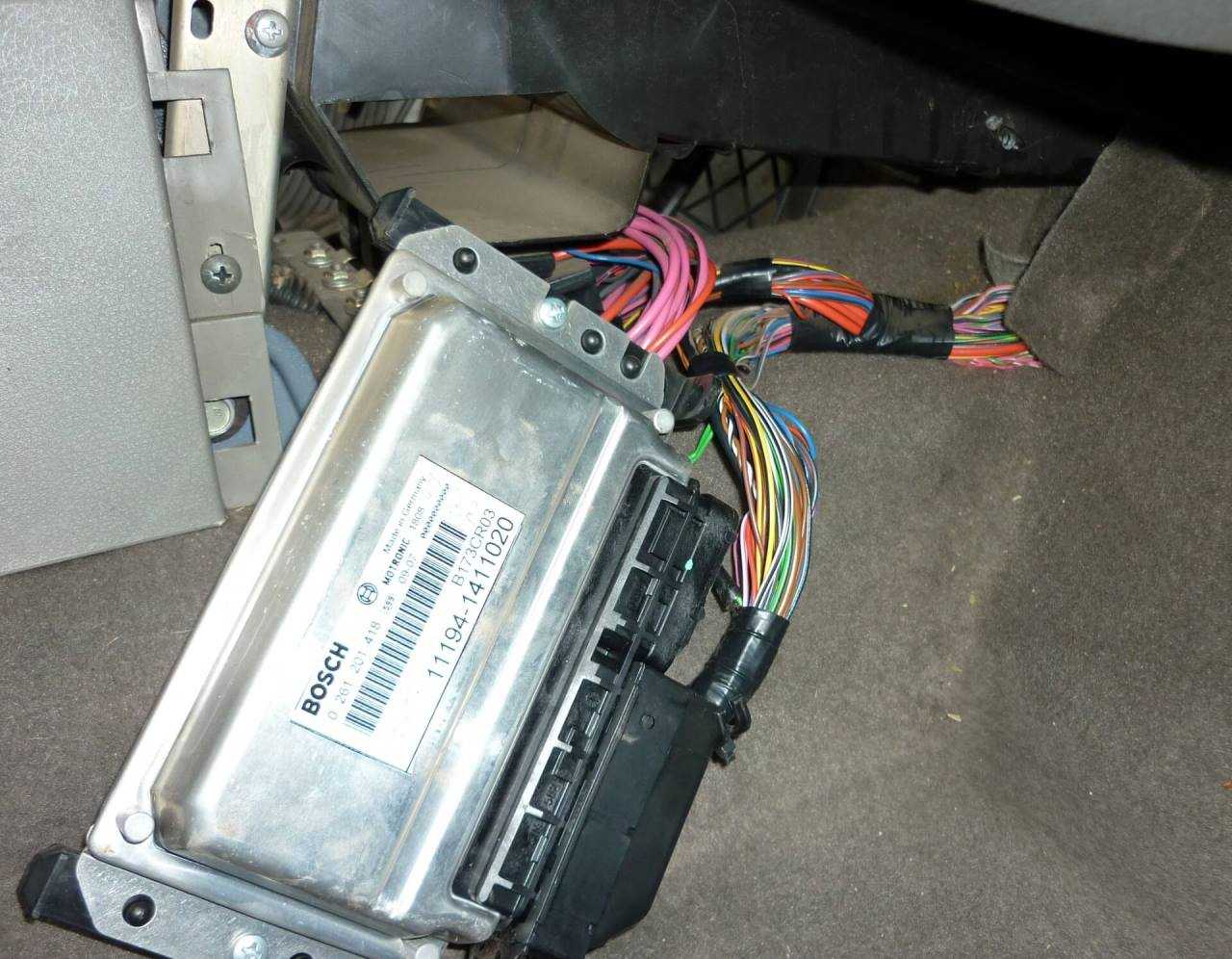

Располагается ЭБУ у Лады Калины под центральной панелью, и чтобы рассмотреть номер и тип ЭБУ следует демонтировать (приподнять панель).

Блоки управления двигателем в свою очередь имеют определённую прошивку, но для диагностики через OBD2 разъем влияет только наличие CAN шины. При наличии СAN необходимо подбирать соответствующий диагностического адаптер с поддержкой этого протокола.

ВАЖНО: Если установлены ЭБУ без поддержки CAN шины, то необходимо использовать KKL VAG адаптер

Диагностику ECU рекомендуется осуществлять раз в 10 000 км пробега, или каждое ТО. На примере показан блок Bosch с прошивкой b173CR03 (серийная прошивка) без CAN.

Коротко о прошивке ЭБУ:

Прошить (перепрошить) блок управления Bosch Me17.9.7 на автомобилях ВАЗ возможно только череp K-Line адаптер, которые поддерживают передачу данных по соответствующей шине.

Источник

Диагностика Калины

Определить неисправности в работе системы управления двигателем Lada Kalina можно двумя способами. Путем самодиагностики, а также тестирования с помощью компьютера и специального адаптера. Первый вариант более простой, но менее точный. Компьютерная диагностика автомобиля позволяет получить развернутый ответ о причинах неисправностей.

Самодиагностика

Эта процедура выполняется с помощью приборной панели в салоне машины:

Зажигание автомобиля должно быть отключено. Кликается кнопка сброса дневного пробега на контрольном щитке. Удерживая эту клавишу, необходимо провернуть ключ в замке, чтобы включить зажигание.
Контрольный щиток автоматически переходит в режим самодиагностики. На его экране загорятся все позиции компонентов и диодный индикатор. Стрелки на датчиках начнут двигаться от минимального значения к максимальному.
Используя кнопку управления, расположенную на подрулевом переключателе, можно перейти из одного режима в другой. У пользователя есть возможность зайти в меню самодиагностики, посмотреть версию программного обеспечения, а также определить комбинации ошибок.
Чтобы покинуть меню, нужно не предпринимать никаких действий на протяжении тридцати секунд.

Пользователь Arbix показал процедуру самостоятельного тестирования авто Лада Калина.

https://youtube.com/watch?v=V9ZPX6EOKEI

Компьютерная диагностика

Чтобы выполнить задачу, потребуется следующее:

Компьютер, можно использовать ноутбук. Допускается применение планшетного девайса.
Кабель USB для подключения к диагностическому разъему.
Программное обеспечение, которым будет выполняться тестирование. Есть множество прошивок для проведения компьютерной диагностики. Отзывы показывают, что оптимальным вариантом будет утилита ВАЗ. Она разработана специально для моделей АвтоВАЗ – Калины, Приоры и Гранты.

Для компьютерной диагностики автомобиля Лада Калина необходимо найти разъем, он расположен перед рычагом коробки передач, в отсеке над прикуривателем.

Процедура проверки осуществляется так:

На компьютер устанавливается программное обеспечение для тестирования.
Перед рычагом коробки передач открывается пластиковая крышка, под ней располагается выход OBD-2 или K-Line.
Следующим этапом будет подключение провода к колодке. Один его конец соединяется с разъемом, а второй – с компьютером.
После этого производится диагностика наличия подключения. Для этого необходимо на компьютере зайти в «Диспетчер задач». Перейдя на вкладку «Оборудование», можно увидеть, есть подключение или нет. При его наличии действия по тестированию продолжаются.
Затем производится запуск прошивки, которая будет выполняться для тестирования. Если программа не считывает коды, то надо кликнуть на «Файл» и выбрать пункт «провести диагностику». Появится таблица, в которой будут продемонстрированы все комбинации неисправностей.
Перейдя в меню «Параметры», можно увидеть состояние транспортного средства. Во вкладке «Коды» выводится информация об имеющихся неисправностях.
После получения комбинаций надо их расшифровать и устранить проблему.

Нужна ли обманка после удаления катализатора?

Некоторые ошибочно думают, что после удаления катализатора не нужна обманка лямбда-зонда. Но такое возможно только в случае полной перепрошивки ЭБУ. Если не принимать ни одной из мер, проблемы наступят в первые минуты эксплуатации.

О механической обманке

Она представляет собой бронзовую проставку, внутри которой содержится керамический наполнитель с каталитическим слоем. Газы, проходя сквозь эту обманку, окисляются кислородом. Электроника анализирует сигнал и делает вывод о том, что катализатор действует в штатном режиме (хотя на самом деле он вырезан). Механическая обманка устанавливается перед катализатором, в районе выпускного коллектора. Стоимость детали не больше, чем килограмма колбасы, без учета установки.

Эмуляторы

Существуют и электронные обманки. Они более технологичные и позволяют не только скрыть ошибки, но и обеспечить корректную работу системы управления ДВС. Эмулятор включает в себя однокристальный микропроцессор. Последний анализирует состав выхлопа и формирует выходной сигнал, который не отличается от второго (заводского) лямбда-зонда. Но стоимость электронных обманок уже порядка разового похода в универсам, когда покупается не только колбаса, но и сопутствующие продукты.
